筏板基础钢筋技术交底1
- 格式:doc
- 大小:63.00 KB
- 文档页数:8

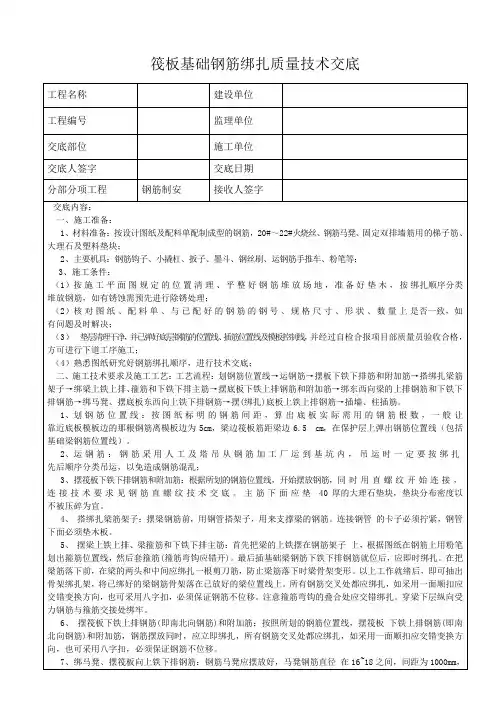

筏板基础钢筋绑扎质量技术交底工程名称建设单位工程编号监理单位交底部位施工单位交底人签字交底日期分部分项工程钢筋制安接收人签字交底内容:一、施工准备:1、材料准备:按设计图纸及配料单配制成型的钢筋,20#~22#火烧丝、钢筋马凳、固定双排墙筋用的梯子筋、大理石及塑料垫块;2、主要机具:钢筋钩子、小撬杠、扳子、墨斗、钢丝刷、运钢筋手推车、粉笔等;3、施工条件:(1)按施工平面图规定的位置清理、平整好钢筋堆放场地,准备好垫木,按绑扎顺序分类堆放钢筋,如有锈蚀需预先进行除锈处理;(2)核对图纸、配料单、与已配好的钢筋的钢号、规格尺寸、形状、数量上是否一致,如有问题及时解决;(3)垫层清理干净,并已弹好底层钢筋的位置线、插筋位置线及模板控制线,并经过自检合报项目部质量员验收合格,方可进行下道工序施工;(4)熟悉图纸研究好钢筋绑扎顺序,进行技术交底;二、施工技术要求及施工工艺:工艺流程:划钢筋位置线→运钢筋→摆板下铁下排筋和附加筋→搭绑扎梁筋架子→绑梁上铁上排、箍筋和下铁下排主筋→摆底板下铁上排钢筋和附加筋→绑东西向梁的上排钢筋和下铁下排钢筋→绑马凳、摆底板东西向上铁下排钢筋→摆(绑扎)底板上铁上排钢筋→插墙、柱插筋。
1、划钢筋位置线:按图纸标明的钢筋间距,算出底板实际需用的钢筋根数,一般让靠近底板模板边的那根钢筋离模板边为5cm,梁边筏板筋距梁边6.5 cm,在保护层上弹出钢筋位置线(包括基础梁钢筋位置线)。
2、运钢筋:钢筋采用人工及塔吊从钢筋加工厂运到基坑内,吊运时一定要按绑扎先后顺序分类吊运,以免造成钢筋混乱;3、摆筏板下铁下排钢筋和附加筋:根据所划的钢筋位置线,开始摆放钢筋,同时用直螺纹开始连接,连接技术要求见钢筋直螺纹技术交底。
主筋下面应垫40厚的大理石垫块,垫块分布密度以不被压碎为宜。
4、搭绑扎梁筋架子:摆梁钢筋前,用钢管搭架子,用来支撑梁的钢筋。
连接钢管的卡子必须拧紧,钢管下面必须垫木板。
5、摆梁上铁上排、梁箍筋和下铁下排主筋:首先把梁的上铁摆在钢筋架子上,根据图纸在钢筋上用粉笔划出箍筋位置线,然后套箍筋(箍筋弯钩应错开)。
筏板钢筋工程技术交底一、任务背景和目的筏板钢筋工程是建造施工中的重要环节,其质量直接关系到建造物的安全性和稳定性。
为了确保筏板钢筋工程的施工质量,提高工程效率,本次技术交底旨在详细介绍筏板钢筋工程的施工要求、工艺流程和注意事项,以便施工人员能够准确理解并按照要求进行施工。
二、施工要求1. 钢筋材料的选择:a. 钢筋材料应符合相关国家标准,具有合格证明。
b. 钢筋的直径、强度等参数应符合设计要求。
c. 钢筋应进行防锈处理,确保其表面光洁、无锈蚀。
2. 钢筋的加工和预埋:a. 钢筋的加工应在专业加工厂进行,确保加工精度和质量。
b. 钢筋的预埋应按照设计要求进行,确保预埋位置准确无误。
3. 钢筋的布置和连接:a. 钢筋的布置应按照设计图纸要求进行,确保布置密度均匀、位置准确。
b. 钢筋的连接应采用可靠的连接方式,如焊接、扎捆等,确保连接坚固。
4. 钢筋的固定和保护:a. 钢筋的固定应采用专用的钢筋支撑器或者夹具,确保钢筋位置稳定。
b. 钢筋的保护应采用防腐、防锈等措施,确保钢筋不受外界环境伤害。
5. 施工现场的安全措施:a. 施工现场应设置明显的安全警示标志,确保施工人员的安全。
b. 施工现场应配备必要的安全防护设施,如安全帽、安全绳等。
三、工艺流程1. 钢筋加工:a. 根据设计要求,将钢筋送至专业加工厂进行加工,包括切割、弯曲等。
b. 加工完成后,对钢筋进行质量检查,确保加工精度和质量。
2. 钢筋预埋:a. 根据设计图纸,确定钢筋的预埋位置和数量。
b. 在混凝土浇筑前,将钢筋按照预埋位置准确埋入基础中。
3. 钢筋布置:a. 根据设计图纸,确定钢筋的布置要求和密度。
b. 按照设计要求,将钢筋按照正确的位置和间距布置在筏板上。
4. 钢筋连接:a. 根据设计要求,采用焊接、扎捆等方式进行钢筋的连接。
b. 确保钢筋连接坚固可靠,不得浮现松动、断裂等情况。
5. 钢筋固定:a. 使用专用的钢筋支撑器或者夹具将钢筋固定在正确的位置上。

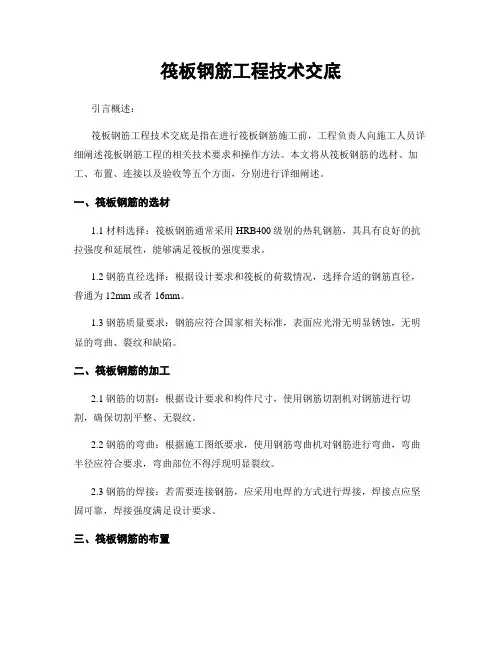

筏板钢筋工程技术交底引言概述:筏板钢筋工程技术交底是指在进行筏板钢筋施工前,工程负责人向施工人员详细阐述筏板钢筋工程的相关技术要求和操作方法。
本文将从筏板钢筋的选材、加工、布置、连接以及验收等五个方面,分别进行详细阐述。
一、筏板钢筋的选材1.1 材料选择:筏板钢筋通常采用HRB400级别的热轧钢筋,其具有良好的抗拉强度和延展性,能够满足筏板的强度要求。
1.2 钢筋直径选择:根据设计要求和筏板的荷载情况,选择合适的钢筋直径,普通为12mm或者16mm。
1.3 钢筋质量要求:钢筋应符合国家相关标准,表面应光滑无明显锈蚀,无明显的弯曲、裂纹和缺陷。
二、筏板钢筋的加工2.1 钢筋的切割:根据设计要求和构件尺寸,使用钢筋切割机对钢筋进行切割,确保切割平整、无裂纹。
2.2 钢筋的弯曲:根据施工图纸要求,使用钢筋弯曲机对钢筋进行弯曲,弯曲半径应符合要求,弯曲部位不得浮现明显裂纹。
2.3 钢筋的焊接:若需要连接钢筋,应采用电焊的方式进行焊接,焊接点应坚固可靠,焊接强度满足设计要求。
三、筏板钢筋的布置3.1 钢筋的间距:根据设计要求和筏板的受力情况,合理确定钢筋的间距,普通为150mm-200mm。
3.2 钢筋的层间距:根据设计要求和筏板的厚度,合理确定钢筋的层间距,普通为200mm-300mm。
3.3 钢筋的交叉连接:在筏板的交叉部位,钢筋应进行交叉连接,连接点应坚固可靠,连接强度满足设计要求。
四、筏板钢筋的连接4.1 钢筋的搭接:在筏板钢筋的搭接处,应按照设计要求进行搭接,搭接长度应符合规范要求,搭接部位应坚固可靠。
4.2 钢筋的连接件:若需要使用连接件连接钢筋,应选择符合要求的连接件,并按照设计要求进行连接,连接件应具有足够的强度和刚度。
4.3 钢筋的固定:在筏板钢筋的固定处,应使用钢筋扎带或者焊接等方式进行固定,固定坚固可靠,不得浮现松动或者移位现象。
五、筏板钢筋工程的验收5.1 钢筋的数量验收:验收人员应按照设计要求和施工图纸进行钢筋数量的验收,确保施工过程中钢筋的使用符合要求。
筏板基础钢筋技术交底一、工程概况本工程为_____,筏板基础尺寸为_____,混凝土强度等级为_____。
筏板基础钢筋采用_____钢筋,钢筋规格主要有_____。
二、施工准备1、技术准备(1)熟悉施工图纸,了解筏板基础的结构形式、钢筋布置及相关技术要求。
(2)对施工人员进行技术交底,明确施工工艺和质量标准。
2、材料准备(1)钢筋:应有出厂质量证明书和试验报告单,钢筋表面或每捆(盘)钢筋均应有标志。
进场时应按炉罐(批)号及直径分批检验。
检验内容包括查对标志、外观检查,并按现行国家有关标准的规定抽取试样作力学性能试验,合格后方可使用。
(2)铁丝:可采用20~22 号铁丝(火烧丝)或镀锌铁丝(铅丝)。
铁丝的切断长度要满足使用要求。
3、主要机具(1)钢筋钩子、撬棍、扳子、绑扎架、钢丝刷子、手推车、粉笔、尺子等。
(2)钢筋调直机、钢筋切断机、钢筋弯曲机等。
4、作业条件(1)基础垫层已完成,并办理完隐检手续。
(2)钢筋加工场地已平整,钢筋加工设备已安装调试完毕,并能正常运转。
(3)施工人员已熟悉图纸和技术交底,明确施工要求和质量标准。
三、钢筋加工1、钢筋调直采用机械调直方法,将钢筋调直至符合设计和施工规范要求。
调直后的钢筋应平直,无局部弯曲。
2、钢筋切断(1)根据设计图纸和配料单,将钢筋切断成所需长度。
钢筋切断时应保证切口平整,不得有马蹄形或起弯现象。
(2)钢筋的断口不得有裂纹,其长度应符合设计和施工规范要求。
3、钢筋弯曲(1)根据设计图纸和配料单,将钢筋弯曲成所需形状。
钢筋弯曲时应保证弯曲部位光滑,不得有裂纹、鳞落和断裂现象。
(2)钢筋的弯曲半径和弯曲角度应符合设计和施工规范要求。
四、钢筋绑扎1、划钢筋位置线按图纸标明的钢筋间距,算出筏板实际需用的钢筋根数,一般让靠近筏板模板边的那根钢筋离模板边为 5cm,在垫层上弹出钢筋位置线(包括基础梁钢筋位置线)。
2、运钢筋到使用部位按照钢筋位置线,将加工好的钢筋运到使用部位。
基础筏板钢筋技术交底一、施工准备(一)钢筋工程1、作业条件(1)钢筋绑扎前,核对钢筋加工料表是否正确,并检查有无锈蚀现象,除锈后再运至施工部位。
(2)做好放线工作弹出柱、墙的位置线,并弹好钢筋位置线。
2、材料要求(1)钢筋:级别、规格符合设计要求。
质量符合现行标准要求。
(2)20~22#火烧丝、水泥砂浆(塑料)垫块等。
3、机具准备(1)钢筋切断机、钢筋弯曲机、钢筋调直机、钢筋钩子、钢筋扳子、钢丝刷、断火烧丝铡刀等。
(2)墨斗、墨汁、小白线、粉笔等。
二、工艺流程放线并预检→排钢筋→机械连接接头→绑扎筏板钢筋→柱墙插筋定位→交接验收三、操作工艺钢筋制作绑扎前认真熟悉图纸的结构设计说明和有关图集的具体要求。
1、绑扎底板下层网片钢筋(1)根据在防水保护层弹好的钢筋位置线,先铺下层网片的长向钢筋,钢筋接头采用机械连接。
(2)后铺下层网片上面的短向钢筋,钢筋接头采用机械连接。
(3)防止出现质量通病:由于底板钢筋施工要求较复杂,一定要注意钢筋接头按要求错开问题。
(4)绑扎加强筋:依次绑扎局部加强筋。
2、绑扎地梁钢筋(1)在放平的梁下层水平主钢筋上,用粉笔画出箍筋间距。
箍筋与主筋要垂直,箍筋转角与主筋交点均要绑扎,主筋与箍筋非转角部分的相交点成梅花交错绑扎。
箍筋的接头,即弯钩叠合处沿梁水平筋交错布置绑扎。
(2)地梁在槽上预先绑扎好后,根据已划好的梁位置线用塔吊直接吊装到位。
与底板钢筋绑扎牢固。
3、绑扎底板上层网片钢筋(1)铺设上层铁马凳:马凳用剩余短料焊制成,马凳长向放置,间距1.5~2m。
(2)绑扎上层钢筋下铁:先在马凳上绑架立筋,在架立筋上划好钢筋位置线,按图纸要求,顺序放置上层网的钢筋,钢筋接头采用机械连接,要求同一截面接头率不大于25%,相邻钢筋接头之间的距离≥35d,同一根钢筋尽量减少接头。
(3)绑扎上层钢筋上铁:根据在上层下铁上划好的钢筋位置线,顺序放置上层钢筋,钢筋接头采用机械连接,要求接头在同一截面相互错开25%,同一根钢筋尽量减少接头。
下面是赠送的合同范本,不需要的可以编辑删除!!!!!!教育机构劳动合同范本为大家整理提供,希望对大家有一定帮助。
一、_________ 培训学校聘请_________ 籍_________ (外文姓名)_________ (中文姓名)先生/女士/小姐为_________ 语教师,双方本着友好合作精神,自愿签订本合同并保证认真履行合同中约定的各项义务。
二、合同期自_________ 年_________ 月_________ 日起_________ 年_________ 月_________ 日止。
三、受聘方的工作任务(另附件1 )四、受聘方的薪金按小时计,全部以人民币支付。
五、社会保险和福利:1.聘方向受聘方提供意外保险。
(另附2 )2.每年聘方向受聘期满的教师提供一张_________ 至_________ 的来回机票(金额不超过人民币_________ 元整)或教师凭机票报销_________ 元人民币。
六、聘方的义务:1.向受聘方介绍中国有关法律、法规和聘方有关工作制度以及有关外国专家的管理规定。
2.对受聘方提供必要的工作条件。
3.对受聘方的工作进行指导、检查和评估。
4.按时支付受聘方的报酬。
七、受聘方的义务:1.遵守中国的法律、法规,不干预中国的内部事务。
2.遵守聘方的工作制度和有关外国专家的管理规定,接受聘方的工作安排、业务指导、检查和评估。
未经聘方同意,不得兼任与聘方无关的其他劳务。
3.按期完成工作任务,保证工作质量。
4.遵守中国的宗教政策,不从事与专家身份不符的活动。
5.遵守中国人民的道德规范和风俗习惯。
八、合同的变更、解除和终止:1.双方应信守合同,未经双方一致同意,任何一方不得擅自更改、解除和终止合同。
2.经当事人双方协商同意后,可以变更、解除和终止合同。
在未达成一致意见前,仍应当严格履行合同。
3.聘放在下述条件下,有权以书面形式通知受聘方解除合同:a 、受聘方不履行合同或者履行合同义务不符合约定条件,经聘方指出后,仍不改正的。
技术交底记录工程名称建设单位工程编号监理单位交底部位施工单位交底人签字交底日期分部分项工程钢筋制安接收人签字交底内容:一、施工准备:1、材料准备:按设计图纸及配料单配制成型的钢筋,20#~22#火烧丝、钢筋马凳、固定双排墙筋用的梯子筋、大理石及塑料垫块;2、主要机具:钢筋钩子、小撬杠、扳子、墨斗、钢丝刷、运钢筋手推车、粉笔等;3、施工条件:(1)按施工平面图规定的位置清理、平整好钢筋堆放场地,准备好垫木,按绑扎顺序分类堆放钢筋,如有锈蚀需预先进行除锈处理;(2)核对图纸、配料单、与已配好的钢筋的钢号、规格尺寸、形状、数量上是否一致,如有问题及时解决;(3)垫层清理干净,并已弹好底层钢筋的位置线、插筋位置线及模板控制线,并经过自检合报项目部质量员验收合格,方可进行下道工序施工;(4)熟悉图纸研究好钢筋绑扎顺序,进行技术交底;二、施工技术要求及施工工艺:工艺流程:划钢筋位置线→运钢筋→摆板下铁下排筋和附加筋→搭绑扎梁筋架子→绑梁上铁上排、箍筋和下铁下排主筋→摆底板下铁上排钢筋和附加筋→绑东西向梁的上排钢筋和下铁下排钢筋→绑马凳、摆底板东西向上铁下排钢筋→摆(绑扎)底板上铁上排钢筋→插墙、柱插筋。
1、划钢筋位置线:按图纸标明的钢筋间距,算出底板实际需用的钢筋根数,一般让靠近底板模板边的那根钢筋离模板边为5cm,梁边筏板筋距梁边6.5 cm,在保护层上弹出钢筋位置线(包括基础梁钢筋位置线)。
2、运钢筋:钢筋采用人工及塔吊从钢筋加工厂运到基坑内,吊运时一定要按绑扎先后顺序分类吊运,以免造成钢筋混乱;3、摆筏板下铁下排钢筋和附加筋:根据所划的钢筋位置线,开始摆放钢筋,同时用直螺纹开始连接,连接技术要求见钢筋直螺纹技术交底。
主筋下面应垫40厚的大理石垫块,垫块分布密度以不被压碎为宜。
4、搭绑扎梁筋架子:摆梁钢筋前,用钢管搭架子,用来支撑梁的钢筋。
连接钢管的卡子必须拧紧,钢管下面必须垫木板。
5、摆梁上铁上排、梁箍筋和下铁下排主筋:首先把梁的上铁摆在钢筋架子上,根据图纸在钢筋上用粉笔划出箍筋位置线,然后套箍筋(箍筋弯钩应错开)。
筏板基础钢筋施工技术交底一、工艺流程第一依照图纸要求的间距用墨斗弹出纵横方向的钢筋位置线→依照墨线布底部钢筋→底部纵横向钢筋绑扎→钢筋马凳设置→上部钢筋位置、间距标注→上部钢筋布置→上部钢筋绑扎。
二、作业条件一、钢筋进场后检查是不是有出厂材质证明、产品合格证书,完成复试,并按指定位置、规格、利用部位、编号等进行分类堆放。
二、钢筋绑扎前,应检查有无锈蚀,除锈以后再运至绑扎部位。
3、检查已加工好的钢筋规格、形状、数量是不是正确。
4、做好抄平放线工作,弹好水平标高线、筏板基础外边线及操纵线。
五、做好筏板垫层表面的清理工作。
三、施工工具钢筋钩子、撬棍、扳子、绑扎架、钢丝刷子、粉笔、尺子等。
四、操作要点一、绑扎前应用粉笔画好底板钢筋的分档标点线和钢筋位置线,并摆放基层钢筋。
二、钢筋的摆放顺序:底板底层钢筋:长向筋在下,短向筋在上;底板面层钢筋:短向筋在下,长向筋在上,所有交点均应绑扎。
3、筏板底部与顶部纵筋弯钩交织12d,侧面构造封边钢筋为12@200,绑扎在筏板主筋内侧,至少有一根侧面构造纵筋与两交织弯钩绑扎。
4、受力钢筋焊接或搭接接头位置应正确,在连接区内,纵筋能够搭接或焊接,但同连续接区段内接头面积百分率不得大于50%。
五、基础钢筋爱惜层厚度:筏板底面和侧面:50mm;筏板顶面25mm;柱35mm,外墙外侧:50mm;外墙内侧及内墙:25㎜,爱惜层垫块距离-0.8m,应与钢筋绑牢,不该漏放。
五、钢筋连接施工方式一、本工程中筏板钢筋接头形式拟采纳采纳闪光对焊和机械连接(直螺纹连接)和搭接焊相结合的方式。
二、闪光对焊(1)钢筋闪光对焊的原理是利用对焊机使两头钢筋接触,通过以低电压的强电流将电能转化为热能,再将钢筋加热至必然程度后,即施加轴向压力顶锻,使两根钢筋焊接在一路。
(2)采纳预热闪光焊,包括一次闪光预热,二次闪光及顶锻等工艺进程,一次闪光是将钢筋端面闪平,预热的方式为断续闪光预热及将两钢筋端面交替的轻微接触和分开,发出断面闪光来实现预热。
筏板钢筋绑扎技术交底一、工程概况本工程为_____项目,筏板基础面积约为_____平方米,厚度为_____米。
筏板钢筋主要包括主筋、分布筋、附加筋等,钢筋规格型号众多,施工难度较大。
二、施工准备1、技术准备熟悉施工图纸,明确筏板钢筋的规格、型号、间距、位置等要求。
编制施工方案,并向施工人员进行技术交底。
2、材料准备钢筋:根据设计要求,准备好各种规格型号的钢筋,并确保钢筋质量符合国家标准。
扎丝:选用 20~22镀锌铁丝。
3、主要机具钢筋切断机、钢筋弯曲机、调直机、电焊机、塔吊等。
4、作业条件筏板基础垫层已施工完成,并达到一定强度。
测量放线工作已完成,弹出筏板钢筋的位置线。
三、施工工艺流程1、划钢筋位置线根据设计图纸,在垫层上用墨线弹出筏板主筋和分布筋的位置线。
确保位置线清晰、准确,以便于钢筋绑扎。
2、运钢筋将加工好的钢筋按照规格、型号分类堆放,并采用塔吊或人工搬运至施工现场。
搬运过程中要注意保护钢筋,避免弯曲、变形。
3、绑扎下层钢筋先摆放主筋,再摆放分布筋。
主筋与分布筋的交叉点应采用扎丝逐点绑扎牢固,扎丝扣应呈八字形。
下层钢筋绑扎完成后,应设置钢筋马凳,以保证上层钢筋的位置。
4、绑扎上层钢筋上层钢筋的绑扎顺序与下层钢筋相同。
注意钢筋的间距和位置应符合设计要求,绑扎牢固。
5、绑扎附加筋根据设计要求,绑扎筏板的附加筋。
附加筋应与主筋和分布筋绑扎牢固。
6、钢筋验收钢筋绑扎完成后,应进行自检。
自检合格后,报监理单位进行验收,验收合格后方可进行下一道工序。
四、钢筋绑扎要点1、钢筋的接头位置应符合设计和规范要求。
筏板主筋的接头位置应避开弯矩较大处,且在同一连接区段内的接头面积百分率不应大于 50%。
接头应采用机械连接或焊接,接头质量应符合相关标准。
2、钢筋的间距和排距应均匀一致。
用钢尺测量钢筋的间距和排距,偏差应控制在允许范围内。
3、钢筋的锚固长度应符合设计要求。
检查钢筋的锚固长度是否满足规范要求,不足的应进行调整。
2008年 6 月02日共3页第1页
技术交底记录
2006年 6 月02 日共3页第2页
技术交底记录
2006年 6 月02 日共3页第3页
工程名称城市旺点住宅小区11#楼分部工程地基与基础
分项工程名称筏板基础钢筋工程
4、箍筋、横向钢筋间距:±20mm。
5、受力钢筋间距±10mm,排距±5mm。
6、受力钢筋保护层厚度:基础:±10mm,柱:±5mm,墙:±3mm。
四、成品保护
墙、柱主筋插筋与底板上、下层筋需仔细绑扎固定牢固,必要时可附加辅助筋电焊固定,混凝土浇筑前,加强检查,浇筑过程中要安排专人负责修整。
五、安全注意事项
1、钢筋加工机械的操作人员,应经过一定的机械操作技术培训,掌握机械性能和操作规程后,才能上岗。
2、钢筋加工机械的电气设备,应由良好的绝缘并接地,做到“一机一闸一漏一箱”,机械转动的外露部分必须设有安全防护罩,在停止工作时应断开电源。
3、使用钢筋弯曲机时,操作人员应站在钢筋活动端的反方向,弯曲400㎜以内的短钢筋时,要有防止钢筋弹出的措施。
4、在对焊机操作棚周围,不得放置易燃物品。
5、现场施工的照明电线及混凝土振动器线路不准直接挂在钢筋上,如确实需要,应在钢筋上架设横担木,把电线挂在横担木上。
6、搬运钢筋时,要注意前后方向有无碰撞危险或被勾挂物料,特别要避免碰挂周围和上、下方的电线。
7、安装悬空结构钢筋时,必须站在脚手架上操作,不得站在模板上或支撑上安装。
技术负责人施工员班组长。
