10kV配电线路中避雷器的选择与应用发布时间：2021-03-25T01:52:27.217Z 来源：《河南电力》2020年9期作者：苏云志[导读] 电力系统中配电线路是非常关键的构成之一，10kV配电线路时十分常见的一种，而因其本身缺乏良好的绝缘性能，那么要加强对其进行防雷保护操作，有助于该配电线路能够有效的运作。

（广东电网英德供电局）摘要：电力系统中避雷器是过电压保护装置，一般在带电导线和大地间安装，并联被保护设备，电压值到规定动作电压的情况下，避雷器发挥限制电压的作用，所以是非常重要的避雷装置。

文章主要分析了避雷器的类型，并探讨了10kV中避雷器的应用，望能够有助于提高10KV配电线路防雷性能。

关键词：10kV配电线路；避雷器；选择电力系统中配电线路是非常关键的构成之一，10kV配电线路时十分常见的一种，而因其本身缺乏良好的绝缘性能，那么要加强对其进行防雷保护操作，有助于该配电线路能够有效的运作。

10kV配电线路防雷可采用避雷器，科学应用避雷器能够有助于防雷性能的提升。

要确保用户能够正常用电，需要根据实际情况合理选用避雷器的类型，另外进行合理的配置操作。

用电系统中主要构成就是10kV配电线路，要确保其能够稳定且安全的运行。

因这类配电线路绝缘性不佳，那么要将防雷保护工作落实到位，但凡配电线路有雷击情况，不但会对用户用电造成干扰，同时还会破坏有关电气设备。

避雷器是防雷保护里关键的保护形式，限制雷击形成的过电压，并减少给配电线路带来的破坏，达到防雷的效果。

那么就需要按照线路特点，选用有效的避雷器种类，整体的规划与部署，使10kV配电线路防雷保护效果提高。

当前在配电网里最常使用的避雷器包括有管型避雷器、保护间隙避雷器、氧化锌避雷器于阀型避雷器。

1 避雷器种类1.1管型避雷器这类避雷器通常是通过管子和内外间隙构成，外界装设外间隙，接触空气，将电压进行隔绝，避免强电流对其破坏，管内装设内间隙。

配电设施里，管型避雷器未保护间隙一类，其明显的优势之一就是能够自动完成灭弧。

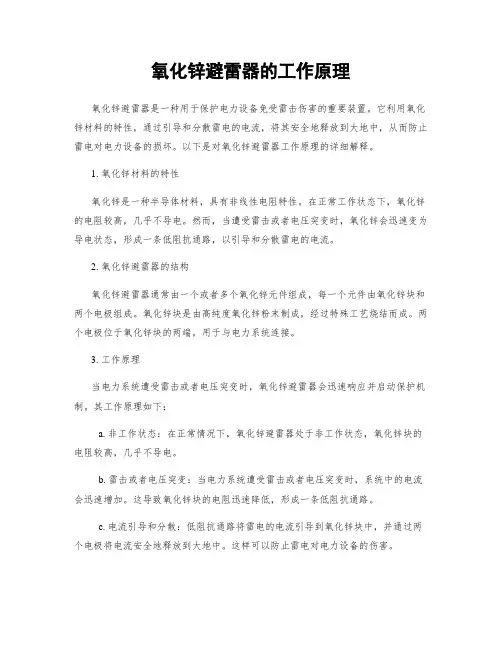

氧化锌避雷器的工作原理氧化锌避雷器是一种用于保护电力设备免受雷击伤害的重要装置。

它利用氧化锌材料的特性，通过引导和分散雷电的电流，将其安全地释放到大地中，从而防止雷电对电力设备的损坏。

以下是对氧化锌避雷器工作原理的详细解释。

1. 氧化锌材料的特性氧化锌是一种半导体材料，具有非线性电阻特性。

在正常工作状态下，氧化锌的电阻较高，几乎不导电。

然而，当遭受雷击或者电压突变时，氧化锌会迅速变为导电状态，形成一条低阻抗通路，以引导和分散雷电的电流。

2. 氧化锌避雷器的结构氧化锌避雷器通常由一个或者多个氧化锌元件组成，每一个元件由氧化锌块和两个电极组成。

氧化锌块是由高纯度氧化锌粉末制成，经过特殊工艺烧结而成。

两个电极位于氧化锌块的两端，用于与电力系统连接。

3. 工作原理当电力系统遭受雷击或者电压突变时，氧化锌避雷器会迅速响应并启动保护机制。

其工作原理如下：a. 非工作状态：在正常情况下，氧化锌避雷器处于非工作状态，氧化锌块的电阻较高，几乎不导电。

b. 雷击或者电压突变：当电力系统遭受雷击或者电压突变时，系统中的电流会迅速增加。

这导致氧化锌块的电阻迅速降低，形成一条低阻抗通路。

c. 电流引导和分散：低阻抗通路将雷电的电流引导到氧化锌块中，并通过两个电极将电流安全地释放到大地中。

这样可以防止雷电对电力设备的伤害。

d. 过电压保护：同时，氧化锌避雷器还能通过吸收过电压来保护电力设备。

当电力系统的电压超过额定值时，氧化锌避雷器会自动启动，将过电压通过低阻抗通路释放到大地中，保护电力设备免受过电压的影响。

4. 工作状态恢复一旦氧化锌避雷器启动并将雷电的电流引导和分散，其电阻会迅速恢复到非工作状态。

这意味着氧化锌避雷器可以多次工作，以保护电力设备免受雷击伤害。

总结：氧化锌避雷器通过利用氧化锌材料的特性，引导和分散雷电的电流，从而保护电力设备免受雷击伤害。

其工作原理包括氧化锌材料的非线性电阻特性、结构中的氧化锌块和电极以及工作状态的响应和恢复。

XXXXXXXXXXXXXXXXXXX公司高压试验报告10kV 氧化锌避雷器高压试验报告变电站XXXXXXXXXX0kV变电站试验日期：2017.9.6设备名称进线PT柜内避雷器试验性质交接温度(℃) 20℃湿度(%) 30% 设备型号YH5WZ-17/45 额定电压（kV）17 kV 持续运行电压（kV）13.6 kV 直流1mA参考电压（kV）24 kV 出厂编号A:691334 B:691329 C:691343制造厂宜宾红星敏感电器有限公司出厂日期2016.11一、绝缘电阻(MΩ)使用仪器：KEW3121B指针式兆欧表（2500V）编号：E0024809 有效期至: 2018.2.21 相别 A B C 整体对地25000 25000 26000引用标准：《GB50150-2016 电气装置安装工程电气设备交接试验标准》20.0.3条：1、使用2500V兆欧表，绝缘电阻值不小于1000MΩ；2、基座绝缘电阻不低于5MΩ。

二、泄漏电流 :使用仪器：ZVI-300/3直流高压发生器编号：A30304782-2 有效期至: 2018.2.21 相别 A B C1mA下的直流电压试验值（kV）25.6 25.8 25.5 初始值（kV）26.0 26.0 25.9 初值差（%）-1.54 -0.77 -1.540.75U1mA下的泄漏电流试验值(µA) 5 6 4引用标准：《GB50150-2016 电气装置安装工程电气设备交接试验标准》20.0.5条：1、金属氧化物避雷器对应于直流参考电流下的直流参考电压，整支或分节进行的测试值，不应低于现行国家标准《交流无间隙金属氧化物避雷器》GB 11032规定值，并应符合产品技术条件的规定。

实测值与制造厂规定值比较，变化不应大于±5%；2、0.75倍直流参考电压下的泄漏电流值不应大于50µA，或符合产品技术条件的规定。

三、试验结论依据《GB50150-2016 电气装置安装工程电气设备交接试验标准》，上述试验项目符合规程要求，试验合格。

10 kV配电线路上避雷器故障分析及防范措施发表时间：2020-09-29T15:16:05.603Z 来源：《工程管理前沿》2020年17期作者：索白云[导读] 在电力运行中，提高10 kV配电线路的供电质量，对索白云国网山西省电力公司忻州供电公司山西忻州 034000摘要：在电力运行中，提高10 kV配电线路的供电质量，对促进供电企业的经济效益和社会效益具有很好的作用。

10kV避雷器故障在实际操作中容易发生故障，其中大多数故障是由避雷器本身引起的。

例如，10kV避雷器有密封缺陷，氧化锌阀板的抗老化性能差，以及10kV避雷器的瓷套被污染等。

为避免10kV避雷器发生故障，有必要在出厂前进行严格检查，加强对10kV避雷器运行状况的监控，提高10kV避雷器的抗污染能力，并确保10kV避雷器的可靠性。

避雷器的检测可以及时发现避雷器的问题，从而有效地避免了故障的发生，保证了电路的正常运行。

关键词：10 kV 配电线路; 避雷器; 故障分析; 防范措施中图分类号:TU254 文献标识码：A引言随着中国城市化进程的不断加快，市场对电力的需求也在增加，使用的电气设备数量也在增加。

为了提高电气设备的安全性和可靠性，在10 kV配电线上安装了瓷包金属氧化锌避雷器。

然而，在日常操作中，由于阀瓣侧面的裂纹，避雷器内部的水分，雷电冲击电流等，经常会击穿10 kV氧化锌电涌放电器，导致线路跳闸，从而降低绝缘性能和设备故障。

因此，加强对10 kV配电线路避雷器故障的研究和具体的预防措施，对电力系统的稳定运行具有重要意义。

1避雷器故障分析1.1阀片侧面高阻层裂纹导致的故障1.1事故分析1.1.1 2019年3月20日，王埠供电站收到调度通知书，称110 kV王埠变电站10 kV青石干发生接地故障。

事故发生后，供电站组织运维人员进行了分组检查，发现10 kV青石干34号塔的避雷器被雷击损坏[1]。

拆卸避雷器后，发现内部没有发现金属腐蚀。

氧化锌避雷器的特点民熔 HY5WS-17/50氧化锌避雷器10KV高压配电型A级复合避雷器产品型号: HY5WS- 17/50额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV方波通流容量: 100A防波冲击电流: 57.5KV(下残压)大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。

使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。

体积小、重量轻，耐碰撞运输无碰损失，安装灵活特别适合在开关柜内使用②电气试验： 1)绝缘电阻，用2500V兆欧表测量绝缘电阻，与同类避雷器试验值进行比较，绝缘电阻值应未有明显变化； 2)工频击穿电压试验，FS型避雷器工频放电电压标准：额定电压为3kV、6kV、10kV时；新装和大修后的避雷器为9～11kV、16～19kV、27～30kV；运行中的避雷器为8～12kV、15～21kV、23～33kV； 3)FZ型避雷器一般可不做工频放电试验，但要做避雷器泄漏电流测量。

民熔 HY5WZ-17/45高压氧化锌避雷器10KV电站型金属氧化锌避雷器35KV高压避雷器HY5WZ-51/134户外电站型氧化锌避雷器复合型七大特性：一、氧化锌避雷器的通流能力大这主要体现在避雷器具有吸收各种雷电过电压、工频暂态过电压、操作过电压的能力。

川泰生产的氧化锌避雷器的通流能力完全符合甚至高于国家标准的要求。

线路放电等级、能量吸收能力、4/10纳秒大电流冲击耐受、2ms方波通流能力等指标达到了国内领先水平。

二、氧化锌避雷器的保护特性优异氧化锌避雷器是用来保护电力系统中各种电器设备免受过电压损坏的电器产品，具有良好保护性能。

二、10kV线路型氧化锌避雷器产品 特点 5.实配直流参考电压、方波通流容 量和大电流耐受能力都高于国家标 准。 6.氧化锌避雷器核心工作元件采用 以氧化锌为主的多元素金属氧化物 粉末烧制，具有优异的非线性伏安特性，陡波响应快，通流容量大。 有间隙产品采用自吹间隙，带均压 照射结构，降低了放电的分散性， 冲击系数小。
10kV氧化锌避雷器
一、氧化锌避雷器起源
氧化锌避雷器是七十年代发展起来的一 种新型避雷器它主要由氧化锌压敏电阻构成。 每一块压敏电阻从制成时就有它的一定开关 电压（叫压敏电阻），在正常的工作电压下 （即小于压敏电压）压敏电阻值很大，相当 于绝缘状态，但在冲击电压作用下（大于压 敏电压），压敏电阻呈低值被击穿，相当于 短路状态。然而压敏电阻被击后，是可以恢 复绝缘状态的；当高于压敏电压的电压撤销 后，它又恢复了高阻状态。因此，如在电力 线上安装氧化锌避雷器后，当雷击时，雷电 波的高电压使压敏电阻击穿，雷电流通过压 敏电阻流入大地，可以将电源线上的电压控 制在安全范围内，从而保护了电气设备的安 全。
三、10kV氧化锌避雷器适用范围
10KV金属氧化物避雷器是电 力系统各类电气设备（变压器、电 抗器、发电机、电动机、PT、CT、 断路器、接触器等）绝缘配合的基 础，由避雷器的保护性能确定电力 系统所有电气设备的内外绝缘指标 （短时工频耐压、雷电冲击耐压和 操作冲击耐压等）。
四、10kV线路型氧化锌避雷器使用 环境 1.环境温度为—40℃~+40℃； 2.海拔高度不超过2000m； 3.电源频率为48Hz~62Hz； 4.最大风速不超过35m/s； 5.地震裂度7度及以下地区。 6.长期施加的电压不超过其最高品 特点 1. 体积小、重量轻，耐碰撞、运输 无碰损失，安装灵活，特别适合在 开关柜内使用； 2. 特殊结构，整体模压成型，无气 隙、密封性能好，防潮防爆； 3. 爬电距离大，增水性好，耐污能 力强，性能稳定，减少运行维护； 4. 独特配方的氧化锌电阻片，高容 量，低泄露；

10kV配网线路避雷器的选型方法有关10kV配网线路避雷器的选型方法，在电力系统中，设备风险来自感应雷和对所连架空线的直击雷，线路中心的部分，如何用避雷器与避雷线保护以免受雷击。

10kV配网线路避雷器的选型方法避雷器是电力系统中的过电压保护装置，又称为电压限制器。

避雷器通常安装于带点导线与大地之间，与被保护设备并联，当过电压值达到规定的动作电压时，避雷器立刻动作，限制过电压幅值，保护设备绝缘；当电压值正常后，避雷器又恢复原状，电力系统正常供电。

在电力系统中，设备的重要风险来自感应雷和对所连架空线的直击雷。

电网一般是靠变电站出线侧和配电变压器的高压侧的避雷器保护，线路中心的部分，缺少避雷线的保护而易受到雷击。

目前，配电网中常见的避雷器有保护间隙避雷器、管型避雷器、阀型避雷器和氧化锌避雷器。

保护间隙和管型避雷器重要用于配电系统、线路和发电厂、变电所进线的保护，以限制入侵的大气过电压。

阀型避雷器和氧化锌避雷器重要用于变电所、发电厂及变压器的保护，在220kV以下系统中重要用于限制大气过电压，在超高压系统中还用来限制内过电压或作内过电压后备保护。

阀型避雷器和金属氧化锌避雷器的保护性能对变压器或其他电气设备的绝缘水平存在着直接影响。

氧化锌避雷器，是目前来讲技术较成熟的一种避雷器，也是当今使用最广泛的避雷器。

它产生于上世纪七十时代，重要由氧化锌压敏电阻构成。

它由于性能优越、耐污秽、质量轻、阀片性能稳定而受到10kV 配电网的广泛使用。

一、10kV配网避雷的重要问题10KV配电网是电力网中电力线路结构最多而杂、使用环境也最多而杂的一个环节。

对于数目浩繁的配电变压器和电缆线路等，都可能会受到雷电攻击，都需要装设避雷器作为防雷保护。

因此，10KV配电网中避雷器发生故障的概率也较大。

目前，10KV配电网中常用到的避雷器为氧化锌避雷器，这种避雷器运行时间长后，简单发生绝缘老化的问题，常常表现为泄漏电流随加压时间延长而渐渐增大，严重时将会在运行中导致绝缘损坏，使设备失去保护，造成停电事故。

10KV氧化锌避雷器电气试验及报告
一. 10kV氧化锌避雷器电气试验
实验工具：10KV氧化锌避雷器/直流高压发生器/倍压筒/高压微安表
1.绝缘电阻测量
采用2500V绝缘电阻测试仪，测量避雷器的绝缘电阻（试验前后两次测量），其值不小于2500MΩ（标准1000MΩ为合格）。

2.直流1mA参考电压U1及0.75U1下泄漏电流测量
（1）连接高压发生器/倍压筒微安表/避雷器接地端
（2）将高压微安表输出端接在避雷器上，输入端接在倍压筒上固定好。

倍压筒输入端接入高压发生器的输出端。

（3）进行直流加压，在微安表达到1000μA时，立即读出高压峰值表电压值，其值不小于25kV，
（4）将其电压降到0.75倍，读出微安表数值，0.75U 1 下泄漏电流不应大于50μA。

降压，拉开电源，放电。

直流高压一体发生器
绝缘电阻测试仪
氧化锌避雷器试验报告。

2 按避雷器在系统中所起的作为来确定安装 方式
2.1 避雷器作为 10kV 配网线路变电站外防雷电侵Байду номын сангаас 波保护用时
此时避雷器作为防雷电流侵入波对变电站内设备进行保 护，普通安装如图 5：
般仅为 0.001s，保险丝的热稳定一般不会由于雷电流通过时造 成保险丝熔断，跌落保险断开，雷电压加于跌落保险上端口造 成上端口损坏的情况）。
1 按断路器或隔离开关在配网中的作用来确 定安装方式
1.1 当断路器或隔离开关在两条线路之间起联络作 用时
当断路器和隔离开关作为线路之间联络作用时，两条线路 之间正常情况各有独立供电电源，这时断路器和其相应隔离开 关所起作用是当其中一条线路的供电电源出现停用（如一条线 路供电电源变电站检修或预试）时，合上该断路器及其隔离开 关，可保证该线路用户正常供电，起互相切换的作用，只有这时 该断路器及其隔离开关才处于合闸状态，平时大部分时间由于 两条线路各有供电电源，均处于分闸状态（冷备用状态），避雷 器的作用主要是保护断路器两端隔离开关（两端隔离开关平时 处于断开状态）的断口，笔者认为此时避雷器应装于隔离开关 线路侧，如图 1：
63 广东科技 2012.12. 第 23 期
电力建设
分析如下：当该线路支线遭受雷击或发生短路故障时，该 断路器跳闸隔离故障，但隔离开关仍处于合闸状态，即使此时 该线路再次遭受雷击，由于避雷器装于断路器与隔离开关之 间，避雷器仍可起到保护断路器断口的目的。且避雷器试验及 更换也较装于线路侧更方便快捷。
当避雷器装于图 7 时，原因分析同装于分支线路，虽然能 节约部分安装材料（节约横担），但当避雷器发生故障时，更换 时必须整条线路停电，是非常不经济的。同时对于 10W 避雷器 的安装，越靠近变压器安装效果越好（避雷器的残压小于变压 器的耐压，才能起到保护变压器的作用）。

配网工程中10kV氧化锌避雷器的安装方法摘要：本文介绍了10kV氧化锌避雷器在配网工程中的安装方法。

为了确保设备的正常运行，需要严格按照相关的规范和要求进行安装。

文章阐述了避雷器的基本结构和工作原理，重点介绍了避雷器的选型、安装位置、接线方式和接地方法等内容。

通过合理的安装方法和严格的质量控制，可以保证10kV氧化锌避雷器在配网工程中的安全可靠性。

关键词：10kV氧化锌避雷器；配网工程；安装方法；质量控制；安全可靠性正文：一、10kV氧化锌避雷器的基本结构和工作原理10kV氧化锌避雷器是一种用于保护配网系统设备和线路的重要设备。

它由氧化锌块、陶瓷套管、端子板和绝缘支架等组成。

其工作原理是依靠氧化锌块的非线性电阻特性，将线路上的过电压导向地面，从而保护设备和线路免受雷电侵害。

二、避雷器的选型10kV氧化锌避雷器的选型应根据所在区域的雷电活动情况、线路的电压等级和容限、设备的安全指标等因素进行综合考虑。

一般情况下，应选择具有合适的放电电压和能量吸收能力的避雷器，以保证其良好的防雷性能。

三、避雷器的安装位置避雷器的安装位置对于其防雷效果具有至关重要的影响。

一般情况下，避雷器应安装在设备输入端、输出端和中间的隔离开关之间，以最大限度地防止设备和线路受到雷电侵害。

四、避雷器的接线方式避雷器的接线方式应根据其安装位置和线路特性进行选择。

一般情况下，避雷器的接线应采用无铅线或导体绝缘层，以保证电气接触的可靠性和安全性。

五、避雷器的接地方法避雷器的接地方法应遵循国家有关规定和标准，采用可靠的接地电阻，并注意接地电阻的均匀性和稳定性，以保证其可靠地将过电压导向地面。

六、质量控制为了保证10kV氧化锌避雷器在配网工程中的安全可靠性，需进行严格的质量控制。

安装现场应符合相关规定和要求，各部件的材料和配件应符合产品标准和技术要求。

并进行现场验收和检测，确保设备的质量和可靠性。

七、结论在配网工程中安装10kV氧化锌避雷器是保护设备和线路免受雷电侵害的重要措施。
