10kV配电线路中避雷器的选择与应用发布时间：2021-03-25T01:52:27.217Z 来源：《河南电力》2020年9期作者：苏云志[导读] 电力系统中配电线路是非常关键的构成之一，10kV配电线路时十分常见的一种，而因其本身缺乏良好的绝缘性能，那么要加强对其进行防雷保护操作，有助于该配电线路能够有效的运作。

（广东电网英德供电局）摘要：电力系统中避雷器是过电压保护装置，一般在带电导线和大地间安装，并联被保护设备，电压值到规定动作电压的情况下，避雷器发挥限制电压的作用，所以是非常重要的避雷装置。

文章主要分析了避雷器的类型，并探讨了10kV中避雷器的应用，望能够有助于提高10KV配电线路防雷性能。

关键词：10kV配电线路；避雷器；选择电力系统中配电线路是非常关键的构成之一，10kV配电线路时十分常见的一种，而因其本身缺乏良好的绝缘性能，那么要加强对其进行防雷保护操作，有助于该配电线路能够有效的运作。

10kV配电线路防雷可采用避雷器，科学应用避雷器能够有助于防雷性能的提升。

要确保用户能够正常用电，需要根据实际情况合理选用避雷器的类型，另外进行合理的配置操作。

用电系统中主要构成就是10kV配电线路，要确保其能够稳定且安全的运行。

因这类配电线路绝缘性不佳，那么要将防雷保护工作落实到位，但凡配电线路有雷击情况，不但会对用户用电造成干扰，同时还会破坏有关电气设备。

避雷器是防雷保护里关键的保护形式，限制雷击形成的过电压，并减少给配电线路带来的破坏，达到防雷的效果。

那么就需要按照线路特点，选用有效的避雷器种类，整体的规划与部署，使10kV配电线路防雷保护效果提高。

当前在配电网里最常使用的避雷器包括有管型避雷器、保护间隙避雷器、氧化锌避雷器于阀型避雷器。

1 避雷器种类1.1管型避雷器这类避雷器通常是通过管子和内外间隙构成，外界装设外间隙，接触空气，将电压进行隔绝，避免强电流对其破坏，管内装设内间隙。

配电设施里，管型避雷器未保护间隙一类，其明显的优势之一就是能够自动完成灭弧。

XXXXXXXXXXXXXXXXXXX公司高压试验报告10kV 氧化锌避雷器高压试验报告变电站XXXXXXXXXX0kV变电站试验日期：2017.9.6设备名称进线PT柜内避雷器试验性质交接温度(℃) 20℃湿度(%) 30% 设备型号YH5WZ-17/45 额定电压（kV）17 kV 持续运行电压（kV）13.6 kV 直流1mA参考电压（kV）24 kV 出厂编号A:691334 B:691329 C:691343制造厂宜宾红星敏感电器有限公司出厂日期2016.11一、绝缘电阻(MΩ)使用仪器：KEW3121B指针式兆欧表（2500V）编号：E0024809 有效期至: 2018.2.21 相别 A B C 整体对地25000 25000 26000引用标准：《GB50150-2016 电气装置安装工程电气设备交接试验标准》20.0.3条：1、使用2500V兆欧表，绝缘电阻值不小于1000MΩ；2、基座绝缘电阻不低于5MΩ。

二、泄漏电流 :使用仪器：ZVI-300/3直流高压发生器编号：A30304782-2 有效期至: 2018.2.21 相别 A B C1mA下的直流电压试验值（kV）25.6 25.8 25.5 初始值（kV）26.0 26.0 25.9 初值差（%）-1.54 -0.77 -1.540.75U1mA下的泄漏电流试验值(µA) 5 6 4引用标准：《GB50150-2016 电气装置安装工程电气设备交接试验标准》20.0.5条：1、金属氧化物避雷器对应于直流参考电流下的直流参考电压，整支或分节进行的测试值，不应低于现行国家标准《交流无间隙金属氧化物避雷器》GB 11032规定值，并应符合产品技术条件的规定。

实测值与制造厂规定值比较，变化不应大于±5%；2、0.75倍直流参考电压下的泄漏电流值不应大于50µA，或符合产品技术条件的规定。

三、试验结论依据《GB50150-2016 电气装置安装工程电气设备交接试验标准》，上述试验项目符合规程要求，试验合格。

试验数据
一、绝缘电阻单位：MΩ数字式绝缘电阻表型号：3125
试验项目
技术要求
A相
B相
C相
直流泄漏前
≥1000
100000
100000
100000
直流泄漏后
≥1000
100000
100000
100000
二、直流泄漏ZGF-120KV/2mA 直流高压发生器
避雷器编号
技术要求
1mA下的直流参考电压（kV）
10kV高压氧化锌避雷器试验报告工程名称温度2℃湿度40%RH
保护对象
高压柜
铭牌电压
17kV
型式
HY5WZ-17/45
使用电压
10kV
制造厂
安装位置
10kV 1号变压器出线柜
试验日期：年月日报告日期：年月日
测试依据：1、执行标准GB50150-2016《电气装置安装工程电气设备交接试验标准》2、Q/CSG1205019—2018《电力设备交接验收规程》（中国南方电网有限责任公司企业标准2018-05-17实施）。
75%直流参考电压下的泄漏电流（μA）
结论
A
75%直流参考电压下的泄漏电流值﹤50μA
26.9
5
合格
B
26.8
5
合格
C
26.8
5
合格
结论
试验数据与出厂值进行比较，实测值满足规范要求。结论：合格。

江 电力 ， ２ ０ １ ２ （ ４ ） ： ４ ０ ￣４ ２
［ ４ ］ 唐信 ， 范亚洲． 一起 线路 氧化 锌避 雷 器故障 的原 因分析 及 防
防 雷技 术 与圆柱形端子之间靠螺纹接触 ，是硬接触 ，不能完全阻止 水汽进入 ；避雷器底部的有机复合物较厚（ 约８ ｍｍ） 。 产品进行重点巡视 ，尤其是潮湿天气后应加强对泄漏 电流 的监视 ，重点关注泄漏电流突增 的避雷器 ，并利用红外成 像仪加强对硅橡胶避雷器 的带 电检测 ，若发现发热现象则
［ ５ ］ 孙鹏举． 金属氧化物避 雷器泄漏 电流在线 测试分析 ［ Ｊ ］ ． 电磁
避 雷器， ２ ０ ０ ８ （ ４ ） ： ３ ０ ￣３ ２
３ 结 论 和 防范 措 施
确定 Ｂ相避雷器存在故障后对其进行了更换 ，投运后
测 得 其 泄 漏 电流 为 ０ ． ２ ４ ｍ Ａ，运 行 正 常 。该 ３ ５ ｋ Ｖ 避 雷 器
１ ． ５ 故 障处理
２ ０ １ ２ 年 ６月 １ ７ Ｅ ｌ ，更 换 了 Ａ、Ｂ 、Ｃ相 避 雷器 。更 换
［ １ ］ 李亚 东． 一起 １ ０ ｋ Ｖ油 田配电 网避 雷 器的损坏 原 因分析 及预 防措施 ［ Ｊ ］ ． 科技 广场 ， ２ ０ １ ２ （ ４ ） ： ｌ １ Ｏ ～１ １ ２
穿 甚 至爆 炸 。
Ｅ ３ ］ 吕明． １ ｌ ０ ｋ Ｖ复合 外套金 属氧化物避 雷器故 障分析 ［ Ｊ ］ ． 华北
电 技 术 ， ２ ０ ０ ９ （ １ ２ ） ： ４ ０ ￣４ ３
［ ４ ］ 毛 慧明． 金属氧化物避 雷器带 电检 测方 法综述口］ ． 高 电压技
术， ２ ０ ０ ０ （ ３ ） ： １ ５， １ ６
Ｅ ６ ］ 申忠如． 氧化锌避 雷器泄漏 电流在 线检测 的研 究［ Ｊ ］ ． 西安 交

10kV配网线路避雷器的选型方法有关10kV配网线路避雷器的选型方法，在电力系统中，设备风险来自感应雷和对所连架空线的直击雷，线路中心的部分，如何用避雷器与避雷线保护以免受雷击。

10kV配网线路避雷器的选型方法避雷器是电力系统中的过电压保护装置，又称为电压限制器。

避雷器通常安装于带点导线与大地之间，与被保护设备并联，当过电压值达到规定的动作电压时，避雷器立刻动作，限制过电压幅值，保护设备绝缘；当电压值正常后，避雷器又恢复原状，电力系统正常供电。

在电力系统中，设备的重要风险来自感应雷和对所连架空线的直击雷。

电网一般是靠变电站出线侧和配电变压器的高压侧的避雷器保护，线路中心的部分，缺少避雷线的保护而易受到雷击。

目前，配电网中常见的避雷器有保护间隙避雷器、管型避雷器、阀型避雷器和氧化锌避雷器。

保护间隙和管型避雷器重要用于配电系统、线路和发电厂、变电所进线的保护，以限制入侵的大气过电压。

阀型避雷器和氧化锌避雷器重要用于变电所、发电厂及变压器的保护，在220kV以下系统中重要用于限制大气过电压，在超高压系统中还用来限制内过电压或作内过电压后备保护。

阀型避雷器和金属氧化锌避雷器的保护性能对变压器或其他电气设备的绝缘水平存在着直接影响。

氧化锌避雷器，是目前来讲技术较成熟的一种避雷器，也是当今使用最广泛的避雷器。

它产生于上世纪七十时代，重要由氧化锌压敏电阻构成。

它由于性能优越、耐污秽、质量轻、阀片性能稳定而受到10kV 配电网的广泛使用。

一、10kV配网避雷的重要问题10KV配电网是电力网中电力线路结构最多而杂、使用环境也最多而杂的一个环节。

对于数目浩繁的配电变压器和电缆线路等，都可能会受到雷电攻击，都需要装设避雷器作为防雷保护。

因此，10KV配电网中避雷器发生故障的概率也较大。

目前，10KV配电网中常用到的避雷器为氧化锌避雷器，这种避雷器运行时间长后，简单发生绝缘老化的问题，常常表现为泄漏电流随加压时间延长而渐渐增大，严重时将会在运行中导致绝缘损坏，使设备失去保护，造成停电事故。

10KV氧化锌避雷器电气试验及报告
一. 10kV氧化锌避雷器电气试验
实验工具：10KV氧化锌避雷器/直流高压发生器/倍压筒/高压微安表
1.绝缘电阻测量
采用2500V绝缘电阻测试仪，测量避雷器的绝缘电阻（试验前后两次测量），其值不小于2500MΩ（标准1000MΩ为合格）。

2.直流1mA参考电压U1及0.75U1下泄漏电流测量
（1）连接高压发生器/倍压筒微安表/避雷器接地端
（2）将高压微安表输出端接在避雷器上，输入端接在倍压筒上固定好。

倍压筒输入端接入高压发生器的输出端。

（3）进行直流加压，在微安表达到1000μA时，立即读出高压峰值表电压值，其值不小于25kV，
（4）将其电压降到0.75倍，读出微安表数值，0.75U 1 下泄漏电流不应大于50μA。

降压，拉开电源，放电。

直流高压一体发生器
绝缘电阻测试仪
氧化锌避雷器试验报告。

2 按避雷器在系统中所起的作为来确定安装 方式
2.1 避雷器作为 10kV 配网线路变电站外防雷电侵Байду номын сангаас 波保护用时
此时避雷器作为防雷电流侵入波对变电站内设备进行保 护，普通安装如图 5：
般仅为 0.001s，保险丝的热稳定一般不会由于雷电流通过时造 成保险丝熔断，跌落保险断开，雷电压加于跌落保险上端口造 成上端口损坏的情况）。
1 按断路器或隔离开关在配网中的作用来确 定安装方式
1.1 当断路器或隔离开关在两条线路之间起联络作 用时
当断路器和隔离开关作为线路之间联络作用时，两条线路 之间正常情况各有独立供电电源，这时断路器和其相应隔离开 关所起作用是当其中一条线路的供电电源出现停用（如一条线 路供电电源变电站检修或预试）时，合上该断路器及其隔离开 关，可保证该线路用户正常供电，起互相切换的作用，只有这时 该断路器及其隔离开关才处于合闸状态，平时大部分时间由于 两条线路各有供电电源，均处于分闸状态（冷备用状态），避雷 器的作用主要是保护断路器两端隔离开关（两端隔离开关平时 处于断开状态）的断口，笔者认为此时避雷器应装于隔离开关 线路侧，如图 1：
63 广东科技 2012.12. 第 23 期
电力建设
分析如下：当该线路支线遭受雷击或发生短路故障时，该 断路器跳闸隔离故障，但隔离开关仍处于合闸状态，即使此时 该线路再次遭受雷击，由于避雷器装于断路器与隔离开关之 间，避雷器仍可起到保护断路器断口的目的。且避雷器试验及 更换也较装于线路侧更方便快捷。
当避雷器装于图 7 时，原因分析同装于分支线路，虽然能 节约部分安装材料（节约横担），但当避雷器发生故障时，更换 时必须整条线路停电，是非常不经济的。同时对于 10W 避雷器 的安装，越靠近变压器安装效果越好（避雷器的残压小于变压 器的耐压，才能起到保护变压器的作用）。

配网工程中10kV氧化锌避雷器的安装方法摘要：本文介绍了10kV氧化锌避雷器在配网工程中的安装方法。

为了确保设备的正常运行，需要严格按照相关的规范和要求进行安装。

文章阐述了避雷器的基本结构和工作原理，重点介绍了避雷器的选型、安装位置、接线方式和接地方法等内容。

通过合理的安装方法和严格的质量控制，可以保证10kV氧化锌避雷器在配网工程中的安全可靠性。

关键词：10kV氧化锌避雷器；配网工程；安装方法；质量控制；安全可靠性正文：一、10kV氧化锌避雷器的基本结构和工作原理10kV氧化锌避雷器是一种用于保护配网系统设备和线路的重要设备。

它由氧化锌块、陶瓷套管、端子板和绝缘支架等组成。

其工作原理是依靠氧化锌块的非线性电阻特性，将线路上的过电压导向地面，从而保护设备和线路免受雷电侵害。

二、避雷器的选型10kV氧化锌避雷器的选型应根据所在区域的雷电活动情况、线路的电压等级和容限、设备的安全指标等因素进行综合考虑。

一般情况下，应选择具有合适的放电电压和能量吸收能力的避雷器，以保证其良好的防雷性能。

三、避雷器的安装位置避雷器的安装位置对于其防雷效果具有至关重要的影响。

一般情况下，避雷器应安装在设备输入端、输出端和中间的隔离开关之间，以最大限度地防止设备和线路受到雷电侵害。

四、避雷器的接线方式避雷器的接线方式应根据其安装位置和线路特性进行选择。

一般情况下，避雷器的接线应采用无铅线或导体绝缘层，以保证电气接触的可靠性和安全性。

五、避雷器的接地方法避雷器的接地方法应遵循国家有关规定和标准，采用可靠的接地电阻，并注意接地电阻的均匀性和稳定性，以保证其可靠地将过电压导向地面。

六、质量控制为了保证10kV氧化锌避雷器在配网工程中的安全可靠性，需进行严格的质量控制。

安装现场应符合相关规定和要求，各部件的材料和配件应符合产品标准和技术要求。

并进行现场验收和检测，确保设备的质量和可靠性。

七、结论在配网工程中安装10kV氧化锌避雷器是保护设备和线路免受雷电侵害的重要措施。

氧化锌避雷器试验报告一、试验目的本试验旨在对10kV氧化锌避雷器进行交接试验，验证设备的性能和安全可靠性。

二、试验装置和设备1.试验装置：10kV配电装置2.试验设备：氧化锌避雷器三、试验内容与步骤1.接地测试：对氧化锌避雷器的接地进行测试，确保接地良好。

2.高压耐压试验：以设备额定工作电压进行测试，持续施加电压时，检测设备的绝缘性能。

3.耐压试验：以设备额定工作电压的1.2倍进行试验，持续施加电压一段时间，并检测设备是否存在异常。

4.保护性能试验：模拟雷电冲击，观察和记录避雷器的放电时间和放电电压。

四、试验结果和分析1.接地测试：氧化锌避雷器接地电阻小于10Ω，接地良好，符合要求。

2.高压耐压试验：设备能够承受1分钟的额定工作电压，不发生击穿或闪络。

3.耐压试验：设备能够承受1分钟的1.2倍额定电压，不发生击穿或闪络。

4.保护性能试验：避雷器在模拟雷电冲击时，能够快速放电并降低电压，保护设备免受雷电伤害。

五、结论通过以上试验，证实了10kV氧化锌避雷器的性能和安全可靠性。

该避雷器能够在故障情况下保护配电装置免受雷击和过电压的影响，确保电力系统的正常运行。

六、试验建议1.检测和记录氧化锌避雷器的抗压能力和放电性能。

2.定期检查避雷器的接地情况，确保接地电阻符合标准。

3.对避雷器的保护性能进行定期检测和验证，确保其具有可靠的抗雷击功能。

4.在设备交接期间，对避雷器的试验和检测应严格按照标准操作程序进行。

[1]电力行业重点设备试验规程[2]配电设备安装与调试规程以上为10kV交接试验报告，对氧化锌避雷器的性能和安全可靠性进行了验证。

报告总结了试验结果，并提出了相关的建议。

这些结果和建议对于设备的正常运行和维护具有指导作用。

一 、 １０ｋＶ线 路 氧 化 锌 避 雷 器 的介 绍 ｌＯｋＶ线路氧化锌避雷器是过电压保护 的主设备 ，主要保护的是变 电 站之中的交流电气设备避免受大气过压和操作 电压损坏。换句话说就是 当雷击中杆塔 的时候 ，ｌＯｋＶ线路氧化锌避雷器利用雷击杆塔 当做用电压 超过 １０ｋＶ线路氧化锌避雷器的放 电电压的时候 ，ｌＯｋＶ线路氧化锌避雷 器就会率先的放出电 ，有效 的阻止了电压无线变大 的发展 ，保 护杆塔绝 缘子 串不发生 闪络 ，对 于电路的故障具有很好的解决 。 在当前 的社会情形下 ，１０ｋＶ线路氧化锌避雷器在市面上是最受欢迎 的避雷器 ，使用这种避雷器 的人是最多的。这种避雷器具有性能稳定 的 特点 ，从而受到大家的喜爱并且广泛 的应用到 ｌＯｋＶ线路之中。但是一些 地 区的相关检修部门没有对氧化锌避雷器进行定期 的检查维修 ，而是一 直将氧化锌避雷器放在那里不去管他 ，从 而造成 了氧化锌避雷器 在运行 工作时候的损坏 ，有的时候还会发生爆炸现象从而造成 了大规模的停 电 现象 。这样的现象不仅给供 电企业带来了巨大的损失 ，也给人们 的用 电 带来 了一定的威胁。因此 ，我们必须对于氧化锌避雷器进行有效合理 的 管理并且提高检修 能力 ，从 而保证氧化锌避 雷器 可以正常的运转 ，有效 避 免 意 外 情 况 的发 生 。 二、１ＯｋＶ线路 氧化锌避 雷器 击穿的原 因分 析 （一 ）受潮 受潮的主要就是 氧化锌避雷器的密封不是很好 ，使得潮气或者水 分 进入 了氧化锌避雷器。使得氧化锌避雷器受潮的原 因主要有一下的几点 ： １．氧化锌避雷器中的一些螺丝不够紧 ，还没有完全的达到标准 ，产品 的质量不过关 。 ２氧 化锌避雷器中的密封性胶圈没有达到标准就投入使用 ，使得水汽 毫无 困难的就入侵氧化锌避雷器。 ３．瓷套破裂 ，对于制造氧化锌避雷器 的工艺比较差从而造成 了内绝缘 层有砂眼 ，在缝合处存在裂缝使水分容易进入。 ４．在氧化锌避雷器的底部 ，有一个扇形贴 片，可能是这个扇形底片没 有塞紧从而造成 了底板的松动 ，从而产生 了缝隙使得水分侵入。 ５．在制作氧化锌避雷器的车间之 中存在的湿气较重或者干燥处理的 不彻底 ，造成 了氧化锌避雷器 中原有的零 件中就存在水汽 ，这些水汽一 直存在在氧化锌避雷器之中 ，较长时间之后就会使得氧化锌避雷器受潮。 （二 ）氧化锌避雷器老化严重 氧化锌避雷器在进行 了一段时间的工作运行之后 ，由于有些阀片的 老化特性不是很好 ，阀片的质量也不是一致的从 而使得 电位的分布不均 匀。在这样的氧化锌避雷器在运行工作一段时间之后就会造成部分阀片 的老化 ，从 而造成 了 ｌｍＡ电流在氧化锌避雷器内部进行恶性的循环 ，最

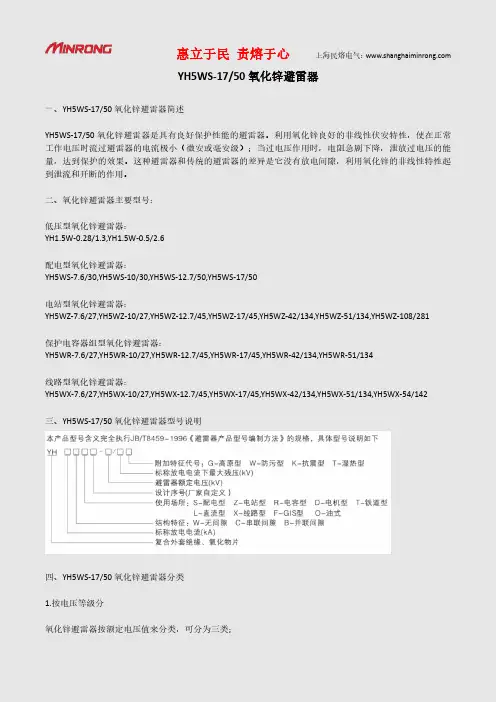

YH5WS-17/50氧化锌避雷器一、YH5WS-17/50氧化锌避雷器简述YH5WS-17/50氧化锌避雷器是具有良好保护性能的避雷器。

利用氧化锌良好的非线性伏安特性，使在正常工作电压时流过避雷器的电流极小（微安或毫安级）；当过电压作用时，电阻急剧下降，泄放过电压的能量，达到保护的效果。

这种避雷器和传统的避雷器的差异是它没有放电间隙，利用氧化锌的非线性特性起到泄流和开断的作用。

二、氧化锌避雷器主要型号：低压型氧化锌避雷器：YH1.5W-0.28/1.3,YH1.5W-0.5/2.6配电型氧化锌避雷器：YH5WS-7.6/30,YH5WS-10/30,YH5WS-12.7/50,YH5WS-17/50电站型氧化锌避雷器：YH5WZ-7.6/27,YH5WZ-10/27,YH5WZ-12.7/45,YH5WZ-17/45,YH5WZ-42/134,YH5WZ-51/134,YH5WZ-108/281保护电容器组型氧化锌避雷器：YH5WR-7.6/27,YH5WR-10/27,YH5WR-12.7/45,YH5WR-17/45,YH5WR-42/134,YH5WR-51/134线路型氧化锌避雷器：YH5WX-7.6/27,YH5WX-10/27,YH5WX-12.7/45,YH5WX-17/45,YH5WX-42/134,YH5WX-51/134,YH5WX-54/142三、YH5WS-17/50氧化锌避雷器型号说明四、YH5WS-17/50氧化锌避雷器分类1.按电压等级分氧化锌避雷器按额定电压值来分类，可分为三类；高压类；其指66KV以上等级的氧化锌避雷器系列产品，大致可划分为500kV、220kV、110kV、66kV四个等级等级。

中压类；其指3kV～66kV（不包括66kV系列的产品）范围内的氧化锌避雷器系列产品，大致可划分为3kV、6kV、10kV、35KV四个电压等级。

低压类；其指3KV以下（不包括3kV系列的产品）的氧化锌避雷器系列产品，大致可划分为1kV、0.5kV、0.38kV、0.22kV四个电压等级。

10kV氧化锌(带脱离器)避雷器技术规范书工程项目：XXX公司年月1 总则1.1本设备技术规范书适用于10kV带脱离器及不带带脱离器的金属氧化物避雷器（以下简称避雷器），它提出了该断路器的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2供方须执行现行国家标准和电力行业标准。

有矛盾时，按要求较高的标准执行。

1.3供方须执行现行国家标准和行业标准。

应遵循的主要现行标准如下：GB 11032-2000交流无间隙金属氧化物避雷器DL 474.5-1992 现场绝缘试验实施导则避雷器试验DL/T 620-1997 交流电气装置的过电压保护和绝缘配合DL/T 804-2002 交流电力系统金属氧化物避雷器使用导则DL/T 815-2002 交流输电线用复合外套金属氧化物避雷器JB/T 4035-1999 阀式避雷器用碳化硅JB/T 9669-1999 避雷器用橡胶密封件及材料规范JB/T 9670-1999 金属氧化物避雷器电阻片用氧化锌JB/Z336－1989 避雷器用橡胶密封件及材料规范1.4本设备技术规范书未尽事宜，由需供双方协商确定。

1.5供方应获得ISO9000（GB/T 19000）资格认证书或具备等同质量认证证书，必须已经生产过三台以上或高于本招标书技术规范的设备，并在相同或更恶劣的运行条件下持续运行三年以上的成功经验。

提供的产品应有鉴定文件或等同有效的证明文件。

对于新产品，必须经过挂网试运行，并通过产品鉴定。

2 使用环境条件。

2.1周围空气温度最高温度：+45℃；最低温度：-10℃；2.2海拔高度海≤1000m2.3最大风速 35m/s（离地面高10m处持续10min的平均最大风速）2.4环境湿度：月平均相对湿度不大于90%；日平均相对湿度不大于95%2.5雷暴日：≤130日/年（除特别注明外）2.6日照强度： 0.1W/cm2（风速0.5m/s）2.7覆冰厚度： 5mm2.8电源频率：≤62Hz，≥48；额定50 Hz2.9系统的接地方式：不接地、消弧线圈接地和小电阻接地。
