《吸声材料》课件

《吸声材料》课件

家庭电器领域的吸声材料
汽车内部噪声对于驾驶员和乘员 的舒适性有着重要影响，吸声材 料的应用可以有效降低车内噪声。 本节将介绍汽车中各种吸声材料 的应用。
家用电器的噪声和震动会对用户 造成不适，也会影响电器的寿命 和性能。吸声材料的应用在家电 领域有着广泛的应用。本节将介 绍各类家电中吸声材料的应用。
2
吸声材料的作用原理
吸声材料的主要机理是将声波能量转化为热能或机械能，从而减少声波的反射和 传播。本节将介绍吸声材料的基本原理。
吸声材料的分类
基于材料特性的分类
吸声材料按照特性分为开孔式、纤维状、膜状、装 饰板等几种，各有适用的场合。本节将对各种吸声 材料的特点和优缺点进行介绍。
基于结构形式的分类
碳纤维材料
碳纤维吸声材料具有非常高的抗拉强度和刚度， 与有机树脂复合后可以兼顾吸声性能和机械性 能。应用于高铁、轨道交通和航空器的隔音降 噪中。
梅花状吸声材料
梅花状吸声材料由多个小单元组合而成，具有 很好的吸声性能，应用于建筑隔音、音响室、 餐厅等场合。
吸声材料的性能测试
1
吸声系数的测量方法
吸声系数是衡量吸声材料性能的重要指标，本节将介绍吸声系数的测量方法和影 响因素。
智能化吸声材料的研发
吸声材料的研发应对智能化 制造时代的挑战。本节将介 绍智能化吸声材料的研究现 状与发展前景。
结论
吸声材料作为一种性能稳定、使用广泛的材料，应用范围和市场前景都非常广阔。本PPT介绍了吸声材料的基 本概念、作用原理、分类、应用、测试和发展趋势，可以使大家对吸声材料有更加全面的认识和了解。
吸声材料的发展趋势
可持பைடு நூலகம்性的吸声材料
随着环境保护意识的增强， 可持续性的吸声材料已经成 为了发展趋势。本节将介绍 可持续性吸声材料的在未来 的应用前景。

第七章吸声降噪

第七章吸声降噪

1.多孔性吸声材料
多孔性吸声材料（针对高频噪声控制） 材料特征：
内部有许多小孔，并与材料表面相通，具有 通气性。 吸声机理：
声波投射到多孔材料表面时，部分投入的声 波与纤维或颗粒表面产生内摩擦（摩擦力来自空 气的压缩、膨胀），部分声能转变成热能，从而 使声音的能量减小。
➢ 共振吸声结构（针对低频噪声控制）
内部。
频率影响
7.2.2 影响多孔性吸声材料吸声性能的因素
➢ a.材料的空气流阻 ➢ b.材料的密度或孔隙率 ➢ c.材料厚度的影响 ➢ d.材料后空气层的影响 ➢ e.材料装饰面的影响定义：
在稳定气流状态下，吸声材料中的压力梯度与气流
线速度之比。
基于声音传播方向的无规则性，混响室法测得的 吸声系数更接近材料的实际应用环境；但测定吸 声系数较困难，两种方法测定的吸声系数可以进 行换算。
驻波比法测吸声系数 混响室法测吸声系数
0.10 0.20 0.30 0.40 0.50 0.60 0.70 0.80 0.25 0.40 0.50 0.60 0.75 0.85 0.90 0.98

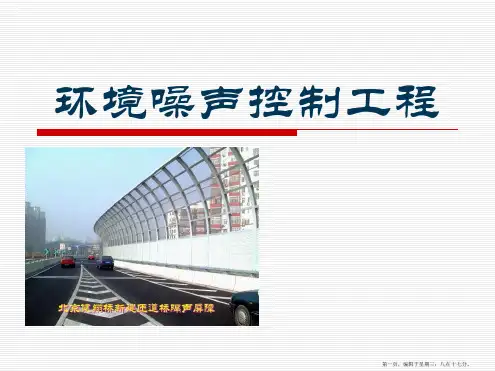

环境噪声控制工程
Chapter 7 吸声降噪
7.1 吸声材料的分类和吸声性能评价量 7.2 多孔吸声材料 7.3 共振吸声结构 7.4 室内声场和吸声降噪
7.1吸声材料的分类和吸声性能评价量
7.1.1 吸声材料的分类 7.1.2 吸声性能的评价量
7.1吸声材料的分类和吸声性能评价量
吸声是噪声污染控制的一种重要手段； 在噪声污染控制工程设计中，常利用吸
A
A2
A1
55.3V c
1 ( T2
1 )
T1
4V (m2
m1)
1.混响室法测吸声系数的测试原理

治理噪声ppt课件

治理噪声ppt课件
详细描述
工业噪声的强度通常较大，且持续时间长，常常超出了国家规定的噪声标准。 这种噪声对周边环境和居民生活产生了严重影响，可能导致听力损伤、睡眠质 量下降、心理压力增加等问题。
交通噪声
总结词
交通噪声主要来源于道路、航空和铁路交通工具的运行，如汽车、飞机和火车等 ，其特点是噪声强度大、影响范围广，对城市环境和居民生活产生严重影响。
04 案例分析
CHAPTER
工业噪声治理案例
总结词
工业噪声具有较大的噪声级和较强的规律性，治理难度较大。
详细描述
某钢铁企业采用隔声、消声等措施，对高噪声设备进行治理，有效降 低了噪声对周边居民的影响，提高了企业的环保形象。
总结词
工业噪声治理需要针对不同设备和工艺流程采取相应的措施，以达到 最佳效果。
级来评估噪声的大小。
频谱分析法
利用频谱分析仪对噪声进行频 谱分析，了解噪声的频率分布 和强度，以确定噪声的来源和 特性。
个人监测法
对个体暴露的噪声进行测量， 通常使用个人声暴露计来监测 和记录噪声暴露情况。
自动监测法
通过设置自动监测站对噪声进 行实时监测，数据可远程传输 和处理，适用于大范围和长期
的噪声监测。
详细描述
交通噪声的强度通常较大，且影响范围广泛，常常覆盖整个城市或区域。这种噪 声对城市环境和居民生活产生了严重影响，可能导致听力损伤、睡眠质量下降、 心理压力增加等问题。
建筑噪声
总结词
建筑噪声主要来源于建筑施工和装修过程中的机械和工具， 间短，对周边环境和居民生活产生一定影响。
政策法规与挑战
总结词
尽管政府已经出台了一系列噪声污染防治法 规，但在执行和监管方面仍存在困难和挑战 。
详细描述

吸声和室内声场PPT课件

吸声和室内声场PPT课件

穿孔率的计算：
d
1）当圆孔为正方形排列时 B
P d 2
4B
d
2）当孔为等边三角形排列时
P
d 2
2 3B
B
穿孔率计算：
3）当孔为平行狭缝时
d
P d B
B
E：空间吸声体
即：将吸声体悬挂在室内对声音进行多 方位吸收；
吸声体投影面积与悬挂平面投影面积的 比值约等于40％时，对声音的吸声效率 最高；
L p
10 lg 2 1
Байду номын сангаас
由于平均吸声系数通常是按实测混响时间T60 得到，如果T1和T2分别为吸声前后的混响时间， 则：
L p
10 lg T1 T2
一般地面和壁面（墙面）平均吸声系数为0.03 左右，吸声处理后平均吸声系数约为0.3左右，则 声压级衰减10dB左右。一般吸声处理降噪1012dB，如果平均吸声系数要求0.5以上，则降噪处 理所需要的成本增加。
（扩散声场包含直达声场和混响声
二、扩散声场的声能密度和声压级
1、直达声场 QW
对于点声源，直达声的声强为：I d 4r 2
因为：
Id
Pd 2
c
所以：
pd 2
c I d
cQW 4r 2
所以直达声声能密度：
又由于： W1 QW
所以直达声声压级为：
Dd
Pd 2
c 2
QW
4r 2c
Q
Lp Lw1 10lg S Lw 10lgQ 10lg S Lw 10lg 4r 2
第四节 室内简正方式
➢ 理想声场是完全扩散声场；
➢ 实际声场是不完全扩散声场，而是由室内各壁面 反射声形成的驻波声场；

《吸声降噪》课件

《吸声降噪》课件

绿色环保与可持续发展
总结词
绿色环保和可持续发展是未来吸声降噪发展的必然趋势。
详细描述
随着环保意识的不断提高，吸声降噪产品将更加注重环保和节能设计，减少对环境的影 响。同时，吸声降噪技术的发展也将更加注重可持续发展，推动行业的长期健康发展。
THANKS
感谢观看
吸声性能评价
吸声性能评价是指对吸声材料的性能和降噪效果进行评估和比较，以选 择最佳的吸声材料和结构设计。
常见的吸声性能评价方法包括实验室测量和现场测试，通过测量吸声材 料的吸声系数、传递损失等指标，以及实际使用中的降噪效果，对吸声
材料的性能进行评价。
吸声性能评价需要考虑的因素包括使用环境、使用条件、经济成本等， 以达到最佳的降噪效果。
详细描述
新型吸声材料，如纳米材料、超材料等，具有更高的吸声性 能和更广泛的适用范围，能够满足各种复杂环境下的降噪需 求。同时，随着人工智能、大数据等新技术的应用，吸声降 噪将更加智能化和高效化。
智能化与定制化发展
总结词
智能化和定制化是未来吸声降噪发展的 另一个重要方向。
VS
详细描述
通过引入智能化技术，可以实现吸声降噪 系统的自适应调节和远程监控，提高系统 的稳定性和可靠性。同时，随着个性化需 求的增加，吸声降噪产品将更加定制化， 满足不同用户的需求。
03
CATALOGUE
降噪原理与技术
降噪原理
吸声降噪原理
吸声降噪是通过吸收和衰减声波 能量来实现降低噪声的方法。
反射、透射和吸收
声音传播过程中，遇到不同介质会 进行反射、透射和吸收。吸声材料 主要通过吸收声波能量来降低噪声 。
共振吸声
利用共振原理，使特定频率的声音 能量被大量吸收，从而达到降噪效 果。

吸声降噪处理PPT讲稿

吸声降噪处理PPT讲稿
内部。
7.2.3 多孔吸声材料的吸声特性
图 吸声材料的频谱特性曲线
7.2.4影响多孔性吸声材料吸声性能的因素
➢（1）材料的空气流阻 ➢（2）材料孔隙率与平均密度的影响 ➢（3）材料厚度的影响 ➢（4）材料后空气层的影响 ➢（5）材料装饰面的影响 ➢（6）温度、湿度的影响
（1）材料的空气流阻（Rf）
只能用于不同材料中材料 在不同情况下的吸声性能 比较；试件面积小，安装 测量方便
不能测量共 振吸声结构， 亦不能在声 学设计工程 中直接使用。
混响室法测吸声系数与驻波管法测吸声 系数的换算：P166表7-2。
3. 吸声性能的单值评价量
考虑到频率特性：
（1）平均吸声系数:
材料在不同频率的吸声系数的算术平均值。（倍频 程从125Hz-4000Hz共6个倍频程，1/3倍频程从 100Hz-5000Hz共18个倍频程）
S
A S
55.3V cS
1 ( T2
1 )-
T1
4V S
(m2
m1 )
若两次测量时间间隔短及室内温、湿度相差很小。可认为：
所以：
c1 c2 c,以及m1 m2 m
55.3V 1 1
A A2 A1
c
( ) T2 T1
（3）混响室法测吸声系数的测试原理
被测材料的的吸声系数可表示为：
S
A S
平面声波从空气中入射到材料表面时：
1 rP 2
rP
2c2 2c2
1c1 1c1
Z0 Z0
0c 0c
2
1 Z0 0c Z0 0c
2. 吸声系数的分类和测量
a、分类：
➢考虑到入射方向的不同，分为：
垂直入射吸声系数数 斜入射吸声系数 无规入射吸声系数

吸声降噪PPT课件

吸声降噪PPT课件

- 0.44 0.73 0.50 0.56 0.53
-
- 0.45 0.65 0.59 0.62 0.68
材料名称
水泥 木丝板
工业毛毡
聚氨酯 泡沫塑料
微孔砖 木纤维板
厚度 cm 1.5 1.5 1.5 2.5 2.5 1 3 5 7 3 5 8 5 1.3
多孔材料的吸声系数α0
密度 腔厚
频率（Hz）
吸声： 声波通过媒质或入射到媒质分解面上时声能的减 少过程，称为吸声或声吸收。 材料吸声： 当媒质的分界面为材料表面时，部分声能被吸收 的现象，称为材料吸声。 吸声材料： 具有较大吸声能力的材料，称为吸声材料。
3
5.1.2 吸声机理
粘滞性 热传导效应
4
5.1.3 吸声材料的基本类型
纤维状
18
2. 驻波管法测吸声系数的测试原理
p max p 0 (1 r )
p min p 0 (1 r )
S p max p min
0
1
r
2
4S (1 S ) 2
19
3.混响室法测吸声系数与驻波管法测吸 声系数的换算：
驻波管法测吸声系数 混响室法测吸声系数
0.10 0.20 0.30 0.40 0.50 0.60 0.70 0.80 0.25 0.40 0.50 0.60 0.75 0.85 0.90 0.98
26
a.材料的空气流阻（Rf）
定义：
在稳定气流状态下，吸声材料中的压力梯度与气流
线速度之比。
Rf
P u
比流阻Rs：指单位厚度材料的流阻。
过高
空气穿透力降低
吸声性能下降
过低
因摩擦力、粘滞力引 起的声能损耗降低

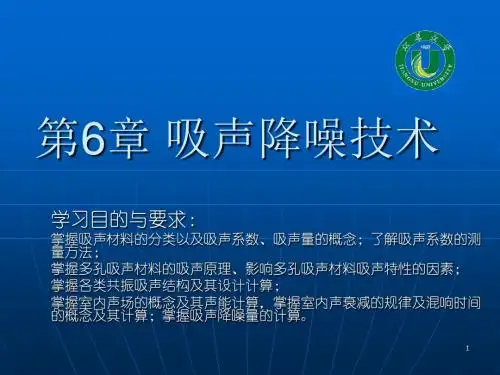

第6章 吸声降噪技术

第6章 吸声降噪技术
混响室的设计要求尽量加长空房间的混响时间以保证室 内声场扩散。混响室的体积比较大 (一般大于180m3)， 壁面坚实、光滑具有良好的声反射特性，在测量的声音 频率范围内反射系数大于0.98。常用的材料有瓷砖或水 磨石等。
混响室的体形常采用不规则房间或者边长成调和级数比 的矩形房间。所有混响室的侧壁都是声反射并且反平行 的，或者在壁面上装设凸出的圆柱面或者用V形墙。这 样声音就可以很好的分布至整个空间 。
45
低Rf ：低频段吸收很低，中、高频带吸收较好； 高Rf ：低频段有所提高，中、高频带明显下降。
合理的Rs： Rs=1000/d，单位：瑞利/cm，d材料厚度，cm； 或 2ρ0c<Rf<4ρ0c,即：800<Rf<1600 瑞利（Pa.s/m）
流阻描述多孔材料的透气性，一般可采用调整材料的体 积密度来调节Rf。
首先分别计算各个面的吸声量
地面吸声量 墙面吸声量 平顶吸声量 总吸声量
A1 S1 1 ＝24×0.02＝0.48 m2
A2 S2 2 ＝ 60×0.05＝3m2 A3 S3 3 ＝24×0.25＝6 m2 A1 A2 A3 ＝9.48m2
平均吸声系数
A ＝9.48/（24＋60＋24）＝0.088
1
第6章 吸声降噪技术
吸声降噪是控制室内噪声常用的技术措施。 通过吸声材料和吸声结构来降低噪声的技
术称为吸声技术。 一般情况下，吸声控制能使室内噪声降低
约3～5dBA，使噪声严重的车间降噪6～10 dBA。
2
第6章 吸声降噪技术
一 吸声材料 二 吸声结构 三 室内吸声降噪
3
一 吸声材料
吸声材料的基本类型
多孔槽型木质吸声材料

第七章吸声降噪

第七章吸声降噪

第九页，编辑于星期三：八点 十七分。
第十页，编辑于星期三：八点 十七分。
7.1.2 表示材料吸声性能的量
1. 吸声系数
2. 吸声系数的分类和测量
3. 吸声性能的单值评价量
第十一页，编辑于星期三：八点 十七分。
1. 吸声系数
a.定义：
材料吸收的声能量与入射到材料上的总声能的 比值。
E Ei Er 1
价格昂贵，使用较少。 防火、防潮性能差，原料来源广，便宜。
吸声性能好，保温隔热，耐潮，但松散纤 维易污染环境或 难以加工成制品。 吸声性能好，不燃、耐腐蚀，易断成碎末， 污染环境施工扎手。
纤维材 软质木纤维板、矿棉吸声砖、岩棉吸声板、 装配式加工，多用于室内吸声。 料制品 玻璃吸声板、木丝板、甘蔗板等
1.混响室法测吸声系数的测试原理： 混响时间：声压级衰减60分贝的时间。 房间内吸声量与混响时间有关：
A 55.3V 4mV cT
m:衰减系数
第十九页，编辑于星期三：八点 十七分。
1.混响室法测吸声系数的测试原理
安装吸声材料前后，房间的总吸声量的变化可表示为：
A A 2 A 1 5 c 2 .T 3 2 V 5 4 m 2 V (5 c 1 .T 3 1 V 5 4 m 1 V )
第四十四页，编辑于星期三：八点 十七分。
7.3常用共振吸声结构
1.概述 2.薄膜与薄板共振吸声结构 3.穿孔板共振吸声结构 4.微穿孔板吸声结构
第四十五页，编辑于星期三：八点 十七分。
7.3.1.概述
在室内生源所发出的声波的激励下，房间壁、顶、地 面等围护结构，以及房间中的其他物体也将发生振动。
线速度之比。
Rf
P u
比流阻：指单位厚度材料的流阻。
