天然气管道的检漏工程

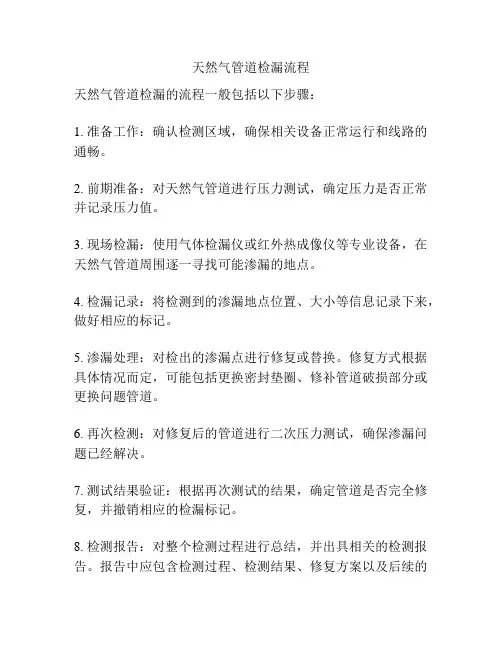

天然气管道检漏流程
天然气管道检漏的流程一般包括以下步骤：
1. 准备工作：确认检测区域，确保相关设备正常运行和线路的通畅。

2. 前期准备：对天然气管道进行压力测试，确定压力是否正常并记录压力值。

3. 现场检漏：使用气体检漏仪或红外热成像仪等专业设备，在天然气管道周围逐一寻找可能渗漏的地点。

4. 检漏记录：将检测到的渗漏地点位置、大小等信息记录下来，做好相应的标记。

5. 渗漏处理：对检出的渗漏点进行修复或替换。

修复方式根据具体情况而定，可能包括更换密封垫圈、修补管道破损部分或更换问题管道。

6. 再次检测：对修复后的管道进行二次压力测试，确保渗漏问题已经解决。

7. 测试结果验证：根据再次测试的结果，确定管道是否完全修复，并撤销相应的检漏标记。

8. 检测报告：对整个检测过程进行总结，并出具相关的检测报告。

报告中应包含检测过程、检测结果、修复方案以及后续的
管道维护建议等内容。

需要注意的是，天然气管道检漏属于有一定风险的工作，应该由专业的检漏人员或公司来进行。

天然气检查项目内容
天然气检查项目内容主要包括以下几个方面：
1. 气体压力检查：检查天然气管道系统的气体压力是否在安全范围内，确保气体供应的稳定性和安全性。

2. 漏气检查：通过使用专业的检漏仪器，检查天然气管道系统是否存在泄漏现象，及时发现并修复漏气点，防止气体泄露引发火灾或爆炸事故。

3. 阀门检查：检查天然气管道系统中的各个阀门是否正常运行，确保阀门的密封性能以及操作灵活性，便于日常使用和维修。

4. 管道连接检查：检查天然气管道系统中的各个连接点是否牢固，排除可能造成气体泄漏的因素，保证管道的安全运行。

5. 安全阀检查：检查天然气管道系统中的安全阀是否能够正常工作，及时释放过高的气体压力，避免管道系统的压力超过安全限制。

6. 气体质量检查：检查天然气的气体质量是否符合相应的标准要求，确保供应的天然气无毒无害，对用户和环境无害。

7. 管道绝缘检查：检查天然气管道系统的绝缘层是否完好无损，确保管道能够有效地保温和防止漏电现象的发生。

8. 安全设施检查：检查天然气管道系统中的各类安全设施（如
防爆门、防火装置等）是否正常工作，确保在突发事故时能及时采取应急措施。

通过对以上项目的全面检查，可以确保天然气管道系统的安全运行，预防和避免潜在的危险和事故发生。

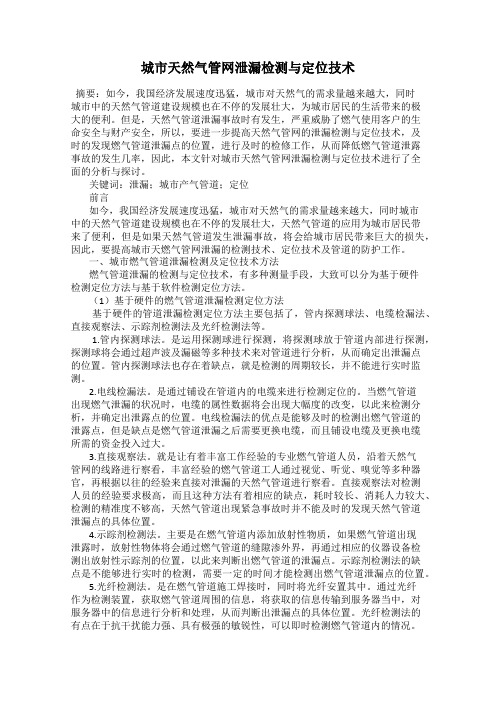

城市天然气管网泄漏检测与定位技术摘要：如今，我国经济发展速度迅猛，城市对天然气的需求量越来越大，同时城市中的天然气管道建设规模也在不停的发展壮大，为城市居民的生活带来的极大的便利。

但是，天然气管道泄漏事故时有发生，严重威胁了燃气使用客户的生命安全与财产安全，所以，要进一步提高天然气管网的泄漏检测与定位技术，及时的发现燃气管道泄漏点的位置，进行及时的检修工作，从而降低燃气管道泄露事故的发生几率，因此，本文针对城市天然气管网泄漏检测与定位技术进行了全面的分析与探讨。

关键词：泄漏；城市产气管道；定位前言如今，我国经济发展速度迅猛，城市对天然气的需求量越来越大，同时城市中的天然气管道建设规模也在不停的发展壮大，天然气管道的应用为城市居民带来了便利，但是如果天然气管道发生泄漏事故，将会给城市居民带来巨大的损失，因此，要提高城市天燃气管网泄漏的检测技术、定位技术及管道的防护工作。

一、城市燃气管道泄漏检测及定位技术方法燃气管道泄漏的检测与定位技术，有多种测量手段，大致可以分为基于硬件检测定位方法与基于软件检测定位方法。

（1）基于硬件的燃气管道泄漏检测定位方法基于硬件的管道泄漏检测定位方法主要包括了，管内探测球法、电缆检漏法、直接观察法、示踪剂检测法及光纤检测法等。

1.管内探测球法。

是运用探测球进行探测，将探测球放于管道内部进行探测，探测球将会通过超声波及漏磁等多种技术来对管道进行分析，从而确定出泄漏点的位置。

管内探测球法也存在着缺点，就是检测的周期较长，并不能进行实时监测。

2.电线检漏法。

是通过铺设在管道内的电缆来进行检测定位的。

当燃气管道出现燃气泄漏的状况时，电缆的属性数据将会出现大幅度的改变，以此来检测分析，并确定出泄露点的位置。

电线检漏法的优点是能够及时的检测出燃气管道的泄露点，但是缺点是燃气管道泄漏之后需要更换电缆，而且铺设电缆及更换电缆所需的资金投入过大。

3.直接观察法。

就是让有着丰富工作经验的专业燃气管道人员，沿着天然气管网的线路进行察看，丰富经验的燃气管道工人通过视觉、听觉、嗅觉等多种器官，再根据以往的经验来直接对泄漏的天然气管道进行察看。

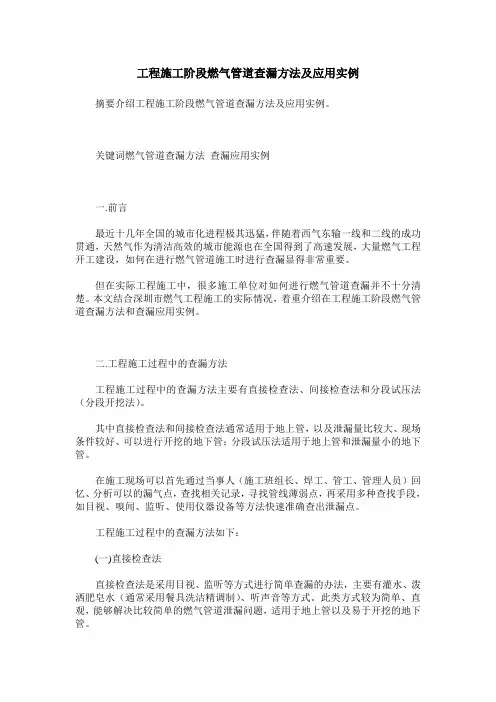

工程施工阶段燃气管道查漏方法及应用实例摘要介绍工程施工阶段燃气管道查漏方法及应用实例。

关键词燃气管道查漏方法查漏应用实例一.前言最近十几年全国的城市化进程极其迅猛，伴随着西气东输一线和二线的成功贯通，天然气作为清洁高效的城市能源也在全国得到了高速发展，大量燃气工程开工建设，如何在进行燃气管道施工时进行查漏显得非常重要。

但在实际工程施工中，很多施工单位对如何进行燃气管道查漏并不十分清楚。

本文结合深圳市燃气工程施工的实际情况，着重介绍在工程施工阶段燃气管道查漏方法和查漏应用实例。

二.工程施工过程中的查漏方法工程施工过程中的查漏方法主要有直接检查法、间接检查法和分段试压法（分段开挖法）。

其中直接检查法和间接检查法通常适用于地上管，以及泄漏量比较大、现场条件较好、可以进行开挖的地下管；分段试压法适用于地上管和泄漏量小的地下管。

在施工现场可以首先通过当事人（施工班组长、焊工、管工、管理人员）回忆、分析可以的漏气点，查找相关记录，寻找管线薄弱点，再采用多种查找手段，如目视、嗅闻、监听、使用仪器设备等方法快速准确查出泄漏点。

工程施工过程中的查漏方法如下：(一)直接检查法直接检查法是采用目视、监听等方式进行简单查漏的办法，主要有灌水、泼洒肥皂水（通常采用餐具洗洁精调制）、听声音等方式。

此类方式较为简单、直观，能够解决比较简单的燃气管道泄漏问题，适用于地上管以及易于开挖的地下管。

1.灌水检查首先确定可能发生管道泄漏的薄弱点，然后将部分管沟重新开挖，再在沟槽中放入清水把管道浸没，输入管内的压缩空气将泄漏至水中引起连续翻泡。

2.涂抹、泼洒肥皂水对于地上管可以采用涂抹肥皂水的方式对焊口、丝扣连接、法兰连接、管道、设备进行查漏。

对于地下管，如果管沟开挖后在施工现场或周围没有充足的水源，也可以将一定浓度肥皂水涂于管外壁和接口处，从而发现漏气点；如果开挖工作量较大，可以将大量的肥皂水泼洒在地面上，观察地面上冒泡的地方，从而找到泄漏点。

简述石油天然气长输管道的泄漏原因及检测方法摘要：随着近年来我国油气行业的稳定发展，管道运输也成为了石油天然气的主要运输方式，油气管道建设规模是当前国家经济发展的重要标志。

基于油气输送管道建设长度的增加，运行使用年限的不断延长，管道泄漏的发生概率也将逐渐提升，因此作为一项关系到群众生产生活的重要工作，管道安全性问题也是当前社会广泛关注的重点问题。

为进一步减少和控制管道泄漏风险，我们更应该加强对针对性技术的研究，在发现问题的同时有效解决问题。

关键词：石油天然气；长输管道；泄露原因；检测方法在群众生活水平全面提升背景下，人们对石油天然气的需求量也在不断增加，衍生了各种石油天然气长输管道工程。

在管道运行环节中，经常会出现各种泄露事故和问题，这不仅会对生产建设带来显著影响，同时还会严重威胁群众生活的安全性。

因此在石油天然气长输管道运行中，更需要及时将泄漏点进行检测，从而及时发现并解决问题。

针对这种情况，本文就将对石油天然气长输管道的泄露原因作为研究基础，进一步进行对检测方法的探究，希望对这一行业的长远运行和发展提供更有效的帮助和指导作用。

1石油天然气管道泄漏的主要原因1.1管道质量问题管道材料、施工质量和焊接技术是对管道质量产生影响的关键性因素，也是造成管道破损泄漏的主要因素。

目前管道质量出现不合格的问题主要集中在两个方面：管道材料不合格，一些施工企业并没有对管道质量问题引起关注，甚至在施工过程中使用质量不佳的材料，这些质量欠佳的材料混入工程中必然会对工程质量整体提升产生负面影响。

此外，一些施工单位自身管理机制存在不严谨的情况，一线施工人员专业技术水平无法满足实际工作标准，致使管道焊接质量低下，甚至存在暴力施工问题，这必然会对油气管道工程运行和发展带来严重的安全隐患。

1.2管道腐蚀石油天然气长输管道泄漏的主要原因之一是管道腐蚀，这一因素占据着管道事故的一半左右。

对管道腐蚀造成影响的原因分为两个，首先石油天然气长输管道输送的介质品种不能满足基本施工要求，其中杂质成分较多，在运行环节中受到氧化作用的影响，必然会对管道内部产生腐蚀。

天然气管道检查方案1. 引言天然气管道是供应天然气的重要设施，为了确保管道的安全运行，定期的检查和维护是必不可少的。

本文档旨在提供一个天然气管道检查的方案，以确保管道的安全性和可靠性。

2. 检查周期天然气管道的检查应该按照固定的周期进行，以确保管道系统的正常运行。

通常情况下，建议按照以下周期进行检查：•日常巡检：每天对管道进行可视化巡检，包括检查管道是否有明显的破损、渗漏等问题；•定期检查：每季度对管道进行全面检查，包括使用专业设备和工具对管道进行检测，以发现潜在的问题；•年度检查：每年对管道进行全面的检查和维护，包括对管道的内部进行清洗和检测。

3. 检查内容天然气管道的检查应该涵盖以下内容：3.1 管道外观检查•检查管道是否有明显的损坏或破损，如腐蚀、凹陷等；•检查管道周围是否有明显的渗漏迹象，如气味、油污等；•检查管道的支撑和固定措施是否完好，确保管道的稳定性。

3.2 管道内部检查•使用专业设备和工具检查管道的内部情况，包括管道的壁厚、内部腐蚀情况等；•检查管道内部是否有异物，如沉积物、结块等，以及需要进行清理的区域；•检查管道内部的阀门和接口是否正常工作，确保管路的通畅性。

3.3 安全设施检查•检查管道周围的安全设施是否正常运行，包括气体检测器、防火措施等；•检查管道周围的防护措施是否完好，如栏杆、标识牌等；•检查与管道相关的设备、仪表是否正常工作，如报警装置、压力计等。

4. 检查报告和记录每次对天然气管道进行检查应该生成一份详细的检查报告，记录以下信息：•检查时间和地点；•检查人员的姓名和职务；•检查的内容和结果；•发现的问题和建议的解决方案。

检查报告应该存档并定期进行复查，以便跟踪问题的解决情况和管道的运行状况。

5. 应急响应措施天然气管道检查中可能会发现一些紧急情况，如气体泄漏、管道破裂等。

在这种情况下，必须立即采取相应的应急响应措施，以保障人员和设施的安全。

•紧急通知：立即通知相关人员，包括应急救援人员、运营人员等；•人员疏散：确保人员的安全疏散，并远离可能存在的危险区域；•切断气源：迅速切断气源，以减少危险；•应急修复：在确保安全的情况下，进行紧急修复，以防止更大的事故发生。

天然气管道检测规程天然气管道检验规程Q/SY 93,2004中国石油天然气股份有限公司企业标准 2004,03,09发布 2004,04,01实施 ,范围本标准规定了天然气管道检验的基本方法，确立了天然气管道一般性检验和专业性检验的一般原则，给出了天然气管道检验的指南。

,规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 9711.1 石油天然气工业输送钢管交货技术条件,第一部分:A级钢管GB/T 9711.2 石油天然气工业输送钢管交货技术条件,第一部分:B级钢管GB 17820 天然气GB 50251 输气管道工程设计规范SY/T 0007 钢质管道及储罐腐蚀控制工程设计规范SY/T 0017 埋地钢质管道直流排流保护技术标准1SY/T 0023 埋地钢质管道阴极保护参数测试方法SY/T 0032 埋地钢质管道交流排流保护技术标准SY/T 0087 钢质管道及储罐腐蚀与防护调查方法标准 SY/T 4056 石油天然气钢质管道对接焊缝射线照相及质量分级 SY/T 4065 石油天然气钢质管道对接焊缝超声波探伤及质量分级 SY/T 5922 天然气管道运规范,资料调查和检验方案的确定,.1调查内容和资料检验单位在检验工作开始前，应调查下列内容和资料。

,.1.1原始资料:应包括管道设计、制造、安装的原始资料以及管道投产竣工资料。

,.1.2管道运行记录:应包括管道输送介质压力、流量、温度记录;阴极保护系统运行、故障记录;3.1.3管道修理或改造资料:应包括管道修理、改造方案，施工记录、验收报告、竣工资料。

3.1.4管道事故或失效资料:应包括管道失效原因分析及改造、修理资料。

口中。

针对在检测时无法用肉眼直观看到泄漏点，施工人员可以在其上方撒一层肥皂水，若有气泡产生，则说明存在泄漏点。

2.3 处理燃气管道泄漏点如果在检测过程中发现存在异常点，为了方便引导泄漏的燃气向垂直方向自由上升，施工人员应在异常点上方的地面位置处打探孔，以帮助技术人员在第一时间内确定泄漏位置。

在开挖探孔前，为了保证燃气管道的安全，需要对管道进行再次定位。

此外需要注意的是，探孔位置应不少于三个，探孔深度最好大于管道的埋深。

3 介绍几种常用的燃气泄漏检测法3.1 人工巡检法现如今，我国在检测燃气管道泄漏方面最常用的检测方法即为人工检测法。

人工检测法的主要内容是：利用巡检设备和GPS 定位系统对燃气管道进行全方位的搜查。

这种方法优缺点并存，需要根据实际情况具体选择。

其优点是成本低、操作难度系数低、直观易懂；缺点是人力耗费严重，必须有人实时操作[3]。

3.2 SCSDA 监控检测法此种方法的工作机制是：在计量箱、调压箱上安装温度、压力传感器，再利用SCSDA 系统对燃气管道进行实时监控，判断是否有泄漏点的指标是压力的变化。

3.3 光纤维泄漏检测法3.3.1 简要概述光纤传感器的主要概念在众多光纤传感器中，光纤光栅传感器是最具代表性的一种。

此种传感器的应用范围较为广泛，在实时监测应变、温度及安全时常会用到这种传感器。

正因为光纤光栅传感器的应用范围极广，所以常常被用到建设大坝、开采石油、航空等领域中。

众所周知，光纤传感器的种类多种多样，这种传感器的分辨率普遍较高，而且和其他的传统机电传感器相比，光纤传感器具1 燃气管道泄漏检测技术概述燃气管道泄漏检测技术会分为多种类别。

(1)管道的检测位置不同，主要被分为管外检测法及管内检测法两种。

其中，漏磁检测法是管内检测法的典型代表方法，此种方法需要管内壁与传感器之间必须紧密相连。

管内检测法一般会结合使用到录像、涡流、超声波等技术，检测精准度较高，适合检测管道的腐蚀情况或其他微小泄漏等，如果管道的内径较大，施工人员们会考虑此种方法，因为若管径较小，则极易发生停运堵塞等情况，耗费较高[1]。

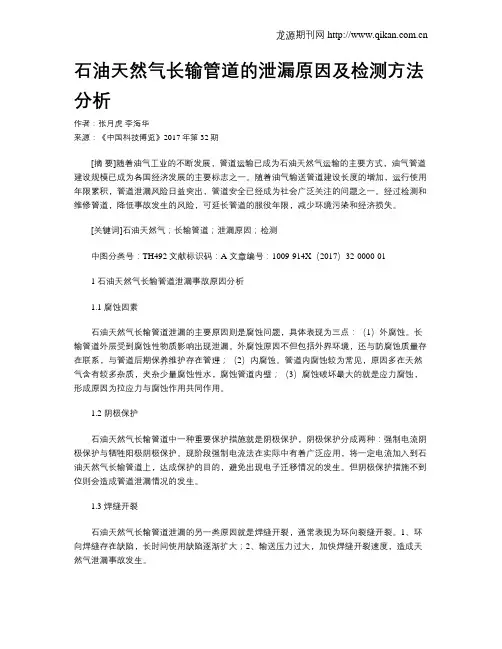

石油天然气长输管道的泄漏原因及检测方法分析作者：张月虎李海华来源：《中国科技博览》2017年第32期[摘要]随着油气工业的不断发展，管道运输已成为石油天然气运输的主要方式，油气管道建设规模已成为各国经济发展的主要标志之一。

随着油气输送管道建设长度的增加，运行使用年限累积，管道泄漏风险日益突出，管道安全已经成为社会广泛关注的问题之一。

经过检测和维修管道，降低事故发生的风险，可延长管道的服役年限，减少环境污染和经济损失。

[关键词]石油天然气；长输管道；泄漏原因；检测中图分类号：TH492 文献标识码：A 文章编号：1009-914X（2017）32-0000-011 石油天然气长输管道泄漏事故原因分析1.1 腐蚀因素石油天然气长输管道泄漏的主要原因则是腐蚀问题，具体表现为三点：（1）外腐蚀。

长输管道外层受到腐蚀性物质影响出现泄漏。

外腐蚀原因不但包括外界环境，还与防腐蚀质量存在联系，与管道后期保养维护存在管理；（2）内腐蚀。

管道内腐蚀较为常见，原因多在天然气含有较多杂质，夹杂少量腐蚀性水，腐蚀管道内壁；（3）腐蚀破坏最大的就是应力腐蚀，形成原因为拉应力与腐蚀作用共同作用。

1.2 阴极保护石油天然气长输管道中一种重要保护措施就是阴极保护，阴极保护分成两种：强制电流阴极保护与牺牲阳极阴极保护。

现阶段强制电流法在实际中有着广泛应用，将一定电流加入到石油天然气长输管道上，达成保护的目的，避免出现电子迁移情况的发生。

但阴极保护措施不到位则会造成管道泄漏情况的发生。

1.3 焊缝开裂石油天然气长输管道泄漏的另一类原因就是焊缝开裂，通常表现为环向裂缝开裂。

1、环向焊缝存在缺陷，长时间使用缺陷逐渐扩大；2、输送压力过大，加快焊缝开裂速度，造成天然气泄漏事故发生。

1.4 人为因素石油天然气长输管道泄漏最直接的原因就是人为因素。

（1）天然气输送中操作人员行为不规范；（2）管线周围或上方私自出现人工或机械开挖情况，直接破坏管道安全；（3）石油天然气长输管道与其他管道之间安全间距不满足要求；（4）管道受到盗窃等行为的困扰，造成天然气泄漏。
