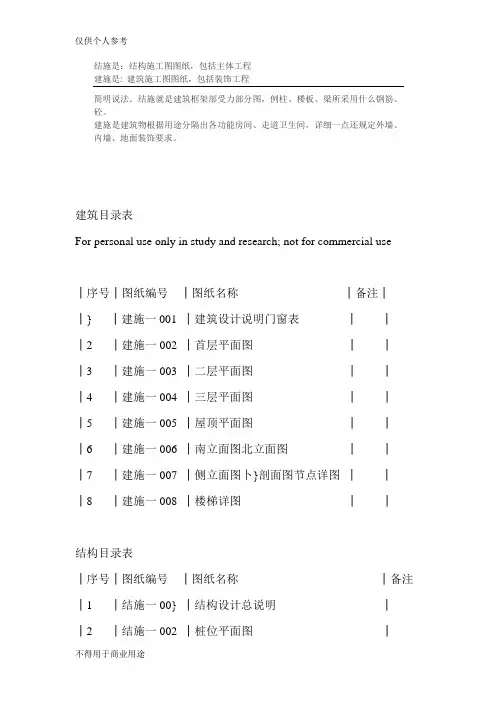

结施是：结构施工图图纸，包括主体工程建施是: 建筑施工图图纸，包括装饰工程简明说法。
结施就是建筑框架部受力部分图，例柱、楼板、梁所采用什么钢筋、砼。
建施是建筑物根据用途分隔出各功能房间、走道卫生间，详细一点还规定外墙、内墙、地面装饰要求。
建筑目录表For personal use only in study and research; not for commercial use│序号│图纸编号│图纸名称│备注││} │建施一001 │建筑设计说明门窗表│││2 │建施一002 │首层平面图│││3 │建施一003 │二层平面图│││4 │建施一004 │三层平面图│││5 │建施一005 │屋顶平面图│││6 │建施一006 │南立面图北立面图│││7 │建施一007 │侧立面图卜}剖面图节点详图│││8 │建施一008 │楼梯详图││结构目录表│序号│图纸编号│图纸名称│备注│1 │结施一00} │结构设计总说明││2 │结施一002 │桩位平面图││3 │结施一003 │基础平面图││4 │结施一004 │桩身、承台详图│││5 │结施一005 │基础一标高3.270柱平面配筋图││6 │结施一006 │标高 3.270一标高 6.570柱平面配筋图││7 │结施一007 │标高 6.570一标高9.900柱平面配筋图│││8 │结施一008 │二层梁配筋平面图││g │结施一009 │三层梁配筋平面图││{0 │结施一0}0 │屋顶层梁配筋平面图││}{ │结施一0川│二层板配筋平面图││}2 │结施一0}2 │三层板配筋平面图││{3 │结施一0}3 │屋顶层板配筋平面图││}4 │结施一014 │楼梯结构图│┘一，工程概况:本工程为xx职工宿舍楼，本工程建筑面积为1131平方米.本工程室内外高差为300mm, 0.000相当黄海标高为5.800，建筑总高度为10.800.本工程按六度抗震设计.框架结构，主体三层，建筑耐火等级为二级，材料耐火极限一级.本图尺寸除标高以米计外.其余尺寸均以毫米计.本设计所用材料规格，施工要求等，除注明外，均按现行建筑安装工程施工及验收规范执行.土建施工中的水，电预留洞，预埋件，预埋管道等，由各设备专业与土建施工专业单位配合剑示预埋管道，密切配合二，施工:屋面工程:(自下而上)现浇钢筋混凝土板，干铺10。
建筑平面图的形成平面图的形成水平剖切平面向下投射 建筑物有几层就画几个平面图，楼层平面相同时，只画标准层平面图。
假想用一水平剖切平面经门、窗洞将房屋剖开，将剖切平面以下部分从上向下投射所得到的图形。
常用图例（门）常用图例（窗）课堂练习：识读首层平面图标高零点相对标高卫生间此楼座北朝南钢筋混凝土柱房间厨房楼梯门窗定位轴线立面图 1:100白水泥粉面浅蓝色马赛克贴面浅红色马赛克贴面标高零点相对标高空调预留孔雨水管门窗定位轴线立面图的图示内容剖切平面投射方向6、建筑剖面图主要表示房屋的内部结构、分层情况、各层高度、楼面和地面的构造以及各配件在垂直方向的相互关系等内容。
识读建筑剖面图： 1.了解图名及比例 。
2.了解剖面图与平面图的对应关系 。
3.了解房屋的结构形式 。
4.了解主要标高和尺寸 。
5.了解屋面、楼面、地面的构造层次及做法。
6.了解屋面的排水方式 。
7.了解索引详图所在的位置及编号。
些部分用较大的比例单独画出，坐砌陶粒轻质隔热砖25厚水泥沙浆防水层现浇钢筋混凝土板15厚水泥石灰砂浆打底及压光，喷白灰水二道100厚C10混凝土层素土夯实25厚水泥沙浆批面，加水泥粉抹光2002060309002060440180120303603020500AD 40020C1100609.0000.0001%3%马赛克贴面-0.3001222详图的编号和详图所在图纸的编号建筑详图外墙身详图：建筑剖面图的局部放大图各层情况一样时，只画底层，顶层或加一个中间层表示屋面，地面和楼面的构造，采用多层构造文字说明方法表示窗台节点详图踢脚线外墙外表面做法过梁地面及顶棚做法勒脚做法水泥砂浆抹面室外地面室内地面室外地面室内地面石砌勒脚贴面类室外地面室内地面垂直防潮层水平防潮层做法1）油毡防潮层2）防水水泥砂浆防潮层3）细石混凝土防潮层常见做法：砖铺散水 块石散水三合土散水混凝土散水散水600~10003%~5%200自由落水滴水线20防止雨水对墙基的侵蚀，将勒脚和基础处的雨水排走。
建筑施工图第一节概述1。
1 房屋的组成及其作用右图所示为一幢三层楼的学生宿舍。
楼房第一层为底层（或一层、首层）,往上数为二层、三层.。
顶层(本例的三层即为顶层).房屋由许多构件、配件和装修构造组成.它们有些起承重作用,如屋面、楼板、梁、墙、基础；有些起防风、沙、雨、雪和阳光的侵蚀干扰作用，如屋面、雨篷和外墙；有些起沟通房屋内外和上下交通作用，如门、走廊、楼梯、台阶等；有些起通风、采光的作用,如窗；有些起排水作用，如天沟、雨水管、散水、明沟；有些起保护墙身的作用，如勒脚、防潮层。
1。
2 施工图的产生及其分类将一幢拟建房屋的内外形状和大小，以及各部分的结构、构造、装修设备等内容，按照“国标”的规定，用正投影法，详细准确地画出的图样，称为“房屋建筑图"。
它是用以指导施工的一套图纸，所以，又称为“施工图"。
房屋的建造一般需经设计和施工两个过程。
设计工作又可分为初步设计和施工图设计两个阶段。
初步设计图包括总平面布置图、建筑平、立、剖面图。
施工图设计主要是将已批准的初步设计图，从满足施工的要求出发予以具体化。
一套完整的施工图，一般分为：1. 图纸目录:先列新绘的图纸，后列所选用的标准图纸或重复利用的图纸。
2。
设计总说明（即首页）：施工图的设计依据;本项目的设计规模和建筑面积；本项目的相对标高与绝对标高的对应关系;室内室外的用料说明;门窗表.3。
建筑施工图（简称建施):包括总平面图、平面图、立面图、剖面图和构造详图.4。
结构施工图(简称结施）:包括结构平面布置图和各构件的结构详图。
5. 设备施工图（简称设施）：包括给水排水、采暖通风、电气等设备的布置平面图和详图。
6. 装饰施工图（简称装施）包括总平面图、平面图、立面图、剖面图和装饰构造详图。
建筑施工图中的总平面图将拟建工程四周一定范围内的新建、拟建、原有和拆除的建筑物、构筑物连同其周围的地形地物状况，用水平投影方法和相应的图例所画出的图样,即为总平面图(或称总平面布置图).它能反映出上述建筑物的平面形状、位置、朝向和与周围环境的关系，因此成为新建筑施工的重要依据。

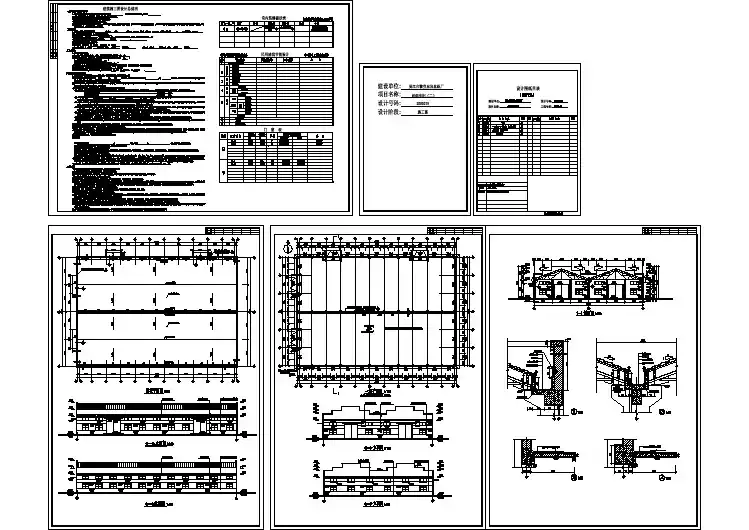

建筑施工图的组成部分
结构设计第一步就是看懂建筑施工图，建筑专业是整个建筑物设计的龙头，没有建筑设计其他专业也就谈不上设计了，所以看懂建筑施工图就显得格外重要。

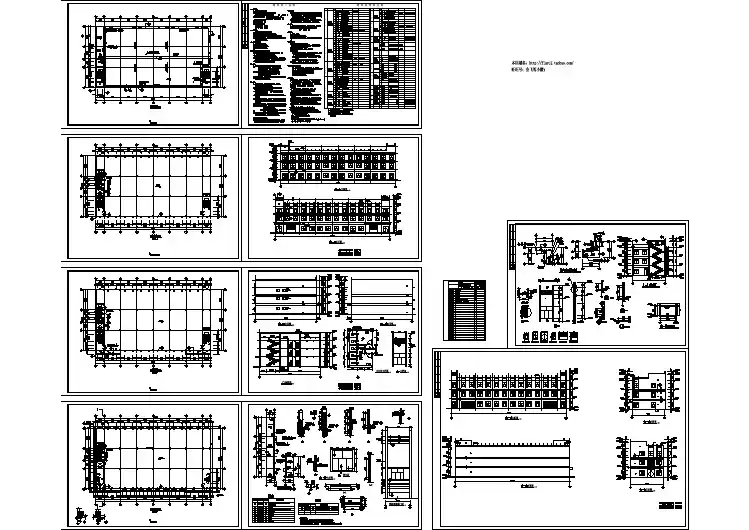

大体上建筑施工图包括以下部分：图纸目录，门窗表，建筑设计总说明，一层~屋顶的平面图，正立面图，背立面图，东立面图，西立面图，剖面图（视情况，有多个），节点大样图及门窗大样图，楼梯大样图（视功能可能有多个楼梯及电梯）。
作为一个结构设计师必须认真严谨的把建筑图理一遍，不懂的地方需要向建筑及建筑图上涉及的其他专业请建，要做到绝对明了建筑的设计构思和意图。
2。
图纸目录及门窗表
图纸目录是了解整个建筑设计整体情况的目录，从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能，如果图纸目录与实际图纸有出入，必须与建筑核对情况。
门窗表相信大家不会陌生，就是门窗编号以及门窗尺寸及做法，这对大家在结构中计算荷载是必不可少的。
3。
建筑设计总说明
建筑设计总说明对结构设计是非常重要的，因为建筑设计总说明中会提到很多做法及许多结构设计中要使用的数据，比如：建筑物所处位置（结构中用以确定设防列度及风载雪载），黄海标高（用以计算基础大小及埋深桩顶标高等，没有黄海标高，施工中根本无法施工），墙体做法地面做法楼面做法...等等做法（用以确定各部分荷载），总之看建筑设计说明时不能草率，这是结构设计正确与否非常重要的一个环节。
4。

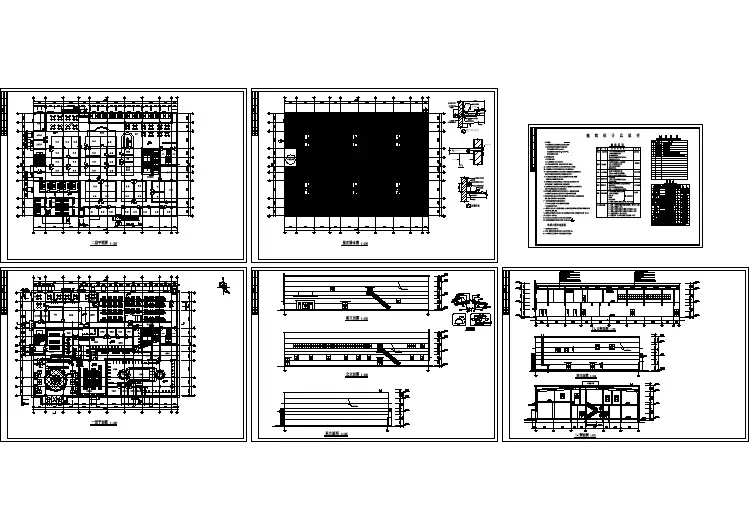

建筑平面图
建筑平面图就比较直观了，主要信息就是柱网布置及每层房间功能墙体布置门窗布置楼梯位置等。
而一层平面图在进行上部结构建模中是不需要的（有架空层及地下室等除外），一层平面图是在做基础时使用，至于如何真正的做结构设计本文不详述，这里只讲如何看建筑施工图。
作为结构设计师在看平面图的同时，需要考虑建筑的柱网布置是否合理，不当之处应该讲出理由说服建筑修改，通常不影响建筑功能及使用效果上的修改，建筑也是会同意修改的，如果建筑不改那就只有哭哭再看图(人家是老大，没办法的...），看建筑平面图，了解了各部分建筑功能，基本上结构上的活荷载取值心中就大致有值了，了解了柱网及墙体门窗的布置，柱截面大小梁高以及梁的布置也差不多有数了，反正有墙的下面一定有梁，除非是甲方自理的隔断，轻质墙也最好是立在梁上.值得一提的是，注意看屋面平面图，通常现代建筑为了外立面的效果，都有层面构架，通常都比较复杂，需要仔细的理解建筑的构思必要的时候咨询建筑或索要效果图，力求使自己明白整个构架的三维形成是什么样子的，这样才不会出错..另外，层面是结构找坡还是建筑找坡也需要了解清楚.
5。
建筑立面图
建筑立面图，是对建筑立面的描述，主要是外观上的效果，提供给结构师的信息，主要就是门窗在立面上的标高布置及立面布置以及立面装饰材料及凹凸变化。
通常有线的地方就是有面的变化，再就是层高等等信息，这也是对结构荷载的取定起作用的数据。
6。
建筑剖面图
建筑部面图的作用是对无法在平面图及立面图表述清楚的局部剖切以表述清建筑设计师对建筑物内部的处理，结构工程师能够在剖面图中得到更为准确的层高信息及局部地方的高低变化，剖面信息直接决定了剖切处梁相对于楼面标高的下沉或抬起，又或是错层梁，或有夹层梁，短柱等。
同时对窗顶是框架梁充当过梁还是需要另设过梁有一个清晰的概念。
7。
节点大样图及门窗大样
建筑师为了更为清晰的表述建筑物的各部分做法，以便于施工人员了解自己的设计意图，需要对构造复杂的结点绘制大样以说明详细做法，不仅要通过结点图更一步了解建筑师的构
思，更要分析结点画法是否合理，能否在结构上实现，然后通过计算验算各构件尺寸是否足够，配出钢筋。
当然，有些结点是不需要结构师配筋的但结构师也需要确定该结点能否在整个结构中实现。
门窗大样对于结构师作用不是太大，但个别特别的门窗，结构师须绘制立面上的过梁布置图，以便于施工人员对此种造形特殊的门窗过梁有一个确定的做法，避免发生施工人员理解上的错误。
8。
楼梯大样图
楼梯是每一个多层建筑必不可少的部分，也是非常重要的一个部分，楼梯大样又分为楼梯各层平面及楼梯剖面图，结构师也需要仔细分析楼梯各部分的构成，是否能够构成一个整体，在进行楼梯计算的时候，楼梯大样图就是唯一的依据，所有的计算数据都是取得之楼梯大样图，所以在看楼梯大样图时也必须将梯梁，梯板厚度及楼梯结构形式考虑清晰。
楼梯可是要写计算书的哦，怎么写看看教科书吧...
基本上将建筑图看懂了以后，荷载的取定也就不会出错了，梁高也不会出现大问题（当年我就是经常没看清建筑图，把梁做高了，结果和窗子打架，出了好多联系单啊。
）....整体构思也就出来了，轻轻松松建好模调调柱子就可以计算然后画施工图了...如果不看懂建筑图也许只是一两个小地方，严重的后果也是所有的工作全部重做，白白浪费很多的精力和时间。
所以劝所有结构设计新人，在做每一个项目前，请认真看懂建筑施工图，磨刀不误砍柴功，欲速则不达~。
