电路原理试题库试卷八

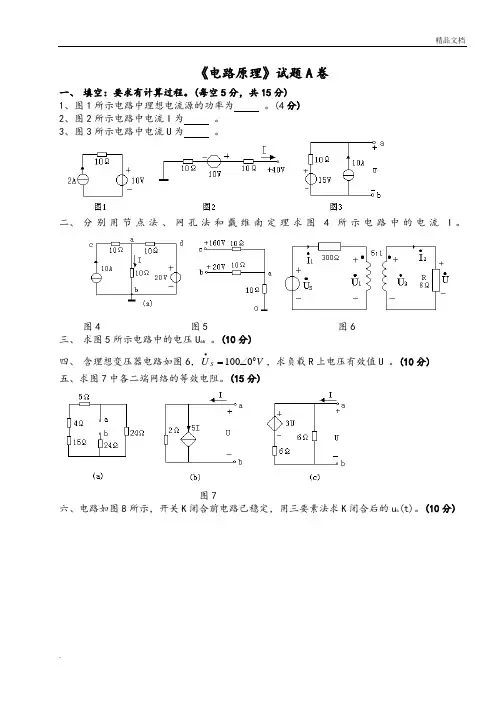

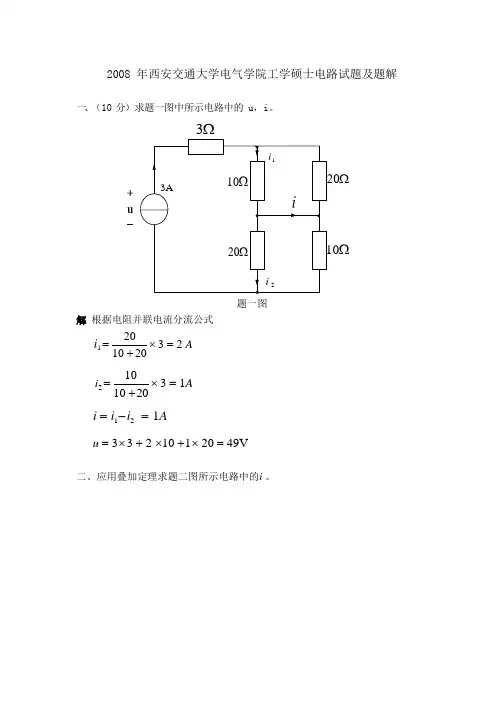

《电路原理》试题A 卷一、 填空：要求有计算过程。

(每空5分，共15分) 1、图1所示电路中理想电流源的功率为 。

(4分) 2、图2所示电路中电流I 为 。

3、图3所示电路中电流U 为 。

二、 分别用节点法、网孔法和戴维南定理求图4所示电路中的电流I 。

图4 图5 图6 三、 求图5所示电路中的电压U ab 。

(10分)四、 含理想变压器电路如图6，V U S 00100∠=•，求负载R 上电压有效值U 。

(10分) 五、求图7中各二端网络的等效电阻。

(15分)图7六、电路如图8所示，开关K 闭合前电路已稳定，用三要素法求K 闭合后的u c (t)。

(10分)七、(10分)电路如图9所示。

已知：U=8V，Z1=1-j0.5Ω，Z2=1+j1Ω，Z3=3-j1Ω。

(1) 求输入阻抗Zi； (2) 求•1 I。

图8 图9《电路原理》试题B卷一、选择题(单选)：(20分)1、电阻与电感元件并联，它们的电流有效值分别为3A 和4A，则它们总的电流有效值为( ) 。

A、7AB、6AC、5AD、4A2、关于理想电感元件的伏安关系，下列各式正确的有( )A、u=ωLiB、u=LiC、u=jωLiD、u=Ldi/dt3、耦合电感的顺串时等效电感为( ) 。

A、Leq =L1+L2+2M B、Leq=L1+L2-2M C、Leq=L1L2-M2 D、 Leq=L1L2-M24、单口网络，其入端阻抗形式是Z=R+jX，当X<0时,单口网络呈( )A、电阻性质B、电感性质C、电容性质二、填空：(每空2分，共14分)1、图1.1所示电路中理想电流源吸收的功率为。

2、图1.2所示电路中电阻的单位为Ω，则电流I为。

3、已知i=10cos(100t-30。

)A，u=5sin(100t-60。

)A,则 i、u的相位差为且i u。

4、为提高电路的功率因数，对容性负载，应并接元件。

5、三相对称电路，当负载为星形接法时，相电压与线电压的关系为相电流与线电流的关系为。

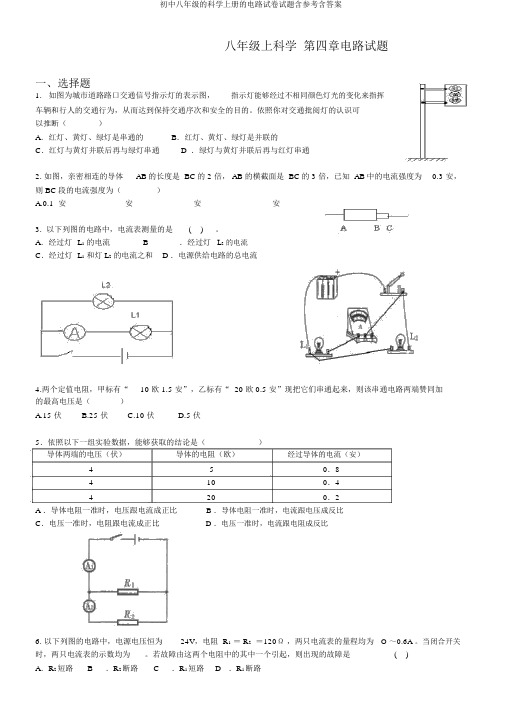

八年级上科学第四章电路试题一、选择题1.如图为城市道路路口交通信号指示灯的表示图，指示灯能够经过不相同颜色灯光的变化来指挥车辆和行人的交通行为，从而达到保持交通序次和安全的目的。

依照你对交通批阅灯的认识可以推断（）A．红灯、黄灯、绿灯是串通的B．红灯、黄灯、绿灯是并联的C．红灯与黄灯并联后再与绿灯串通 D ．绿灯与黄灯并联后再与红灯串通2. 如图，亲密相连的导体AB的长度是 BC的 2 倍， AB 的横截面是 BC的 3 倍，已知 AB中的电流强度为0.3 安，则 BC段的电流强度为（）A.0.1 安安安安3. 以下列图的电路中，电流表测量的是( )。

A．经过灯L1的电流B．经过灯L2的电流C．经过灯L1和灯 L2的电流之和 D ．电源供给电路的总电流4.两个定值电阻，甲标有“10 欧 1.5 安”，乙标有“ 20 欧 0.5 安”现把它们串通起来，则该串通电路两端赞同加的最高电压是（）A.15 伏B.25 伏C.10 伏D.5 伏5．依照以下一组实验数据，能够获取的结论是（）导体两端的电压（伏）导体的电阻（欧）经过导体的电流（安）450．84100．44200．2A ．导体电阻一准时，电压跟电流成正比B ．导体电阻一准时，电流跟电压成反比C．电压一准时，电阻跟电流成正比 D ．电压一准时，电流跟电阻成反比6. 以下列图的电路中，电源电压恒为24V，电阻 R1＝ R2＝120Ω，两只电流表的量程均为O ～0.6A 。

当闭合开关时，两只电流表的示数均为。

若故障由这两个电阻中的其中一个引起，则出现的故障是( )A．R2短路B．R2断路C．R1短路D．R1断路7.给你两根长度相同但横截面积不相同的镍铬丝、一个电源、一只电流表、一只滑动变阻器、一个开关、若干根导线，现需要研究的课题有：①导体的电阻跟它的横截面积的关系；②导体的电阻跟它的长度的关系；③导体的电阻跟它的资料的关系。

由上述实验器材，能够完成的研究课题是（）A. 只有①B. 只有②C.①和②D.①、②和③8.以下列图的电路中，当开关断开，甲乙两表为电流表时，示数之比为I 甲： I 乙 =2： 3；当开关 S 闭合，甲乙两表为电压表时，则两表的示数之比U 甲： U 乙为（）A.3 ：1：3： 2：19.小明同学在科学实践活动中，设计了以以下列图所示的四种用电流表或电压表示数反响弹簧所受压力大小的电路，其中 R′是滑动变阻器， R 是定值电阻，电源两极间电压恒定。

电路原理试题（参考版）一、选择题1、电路如图所示，若Us>IsR，Is>0，R>0，则（）A、电阻吸收功率，电压源与电流源供出功率；B、电阻与电压源吸收功率，电流源供出功率；/C、电阻与电流源吸收功率，电压源供出功率；D、电压源吸收功率，电流源供出功率；2、图示电路中，若电压源Us=10V，电流源Is=1A，则（）A、电压源与电流源都发出功率；B、电压源与电流源都吸收功率；C、电压源发出功率，电流源不一定；D、电流源发出功率，电压源不一定；3、图示三相电路由对称三相电压供电，各灯泡额定值均相同，当图中******，各灯泡亮度为（）A、A相最亮，C相最暗B、A相最暗，C相最亮C、B相最亮，A相最暗D、C相最亮，A、B相相同4、电路如图所示，开关S由打开到闭合，电路内发生变化的是（）A、电压UB、电流IC、电压源的功率D、电流源的功率5、电路如图所示，若将AB两节点短路，则（）A、I AB＝0，对电路无影响；B、I AB≠0，对电路无影响；C、I AB＝0，对电路有影响；D、I AB≠0，对电路有影响；6、图示电路中，网络B由电阻、电源组成，对外有三个端钮，则I为（）A、25AB、5AC、-5AD、不能确定的量7、电路如图所示，ÛA、ÛB、ÛC、为对称三相电源，当S合上时，电流表读数为****，若S打开，则电流表的读数为多少（）A、√（3）/2B、√（3）C、1/2 D***8、图示正弦交流电路中，已知ω=1000rad/s，C=10μF。

若开关断开和闭合时，电流表读数不变，则电感L等于（）A、0.5HB、1HC、0.2HD、不能确定二、填空题1、如图所示电路中，灯泡的额定电压为E，电容和电感的初始状态均未储能，且电容量C和电感L都较大。

当开关S合上时，灯泡亮度随时间变化的情况是：图a中的灯泡亮度将______，图b中的灯泡亮度将______。

A。

、先较暗渐变亮 B、先较亮渐变暗C、亮度无变化D、无法点亮E、灯泡会烧毁2、图示各电路端口电压u（或电流i）与各独立电源参数的关系是3、电路如图所示，其中I1=_______A，I2=______A。

电路原理试题及答案1. 选择题：1) 电流的方向是：A. 电子流动的方向B. 正电荷流动的方向C. 与电子流动的方向相反D. 与正电荷流动的方向相反答案：A. 电子流动的方向2) 在串联电路中，电流：A. 在各元件间相等B. 在各元件间不等C. 从正极流向负极D. 从负极流向正极答案：A. 在各元件间相等3) 只有电池的电路中，灯泡亮度最大，这是因为：A. 电池的电动势较大B. 电池的内阻较小C. 电池的电动势和内阻都合适D. 电池的电动势和内阻都不合适答案：C. 电池的电动势和内阻都合适4) 两个并联的电阻R1和R2，它们的总电阻为：A. R1 + R2B. R1 - R2C. 1/ (1/R1 + 1/R2)D. R1 * R2答案：C. 1/ (1/R1 + 1/R2)5) 在交流电路中，电压的频率是：A. 恒定不变的B. 呈正弦变化的C. 随时间逐渐减小的D. 随时间逐渐增大的答案：B. 呈正弦变化的2. 填空题：1) 电流I = ________ / 电阻R答案：电压U2) 电流的单位是_________答案：安培（A）3) 电阻的单位是_________答案：欧姆（Ω）4) 串联电路中，各元件的电压之和等于_________答案：电池的电压5) 并联电路中，各元件的电流之和等于_________答案：电流源的电流3. 解答题：1) 请解释电阻与电流的关系。

答案：根据欧姆定律，电流经过一个导体的大小与导体的电阻成正比，与导体的电压成反比。

电阻越大，电流越小；电阻越小，电流越大。

2) 简述并联电路和串联电路之间的区别。

答案：并联电路是指多个元件的两端分别与同一个点相连的电路，各元件之间的电压相等，总电流等于各分支电流之和。

串联电路是指多个元件依次连接的电路，各元件之间的电流相等，总电压等于各分段电压之和。

4. 答案解析：根据题目要求，提供了选择题的答案，填空题的答案，以及对解答题的简略回答。

电路原理试题含参考答案一、单选题（共50题，每题1分，共50分）1、已知正弦，频率为50HZ，则它的瞬时值表达式为A、/B、/C、/D、/正确答案：C2、电流与电压为关联参考方向是指A、电流实际方向与电压升实际方向一致B、电流参考方向与电压升参考方向一致C、电流参考方向与电压降参考方向一致D、电流实际方向与电压降实际方向一致正确答案：C3、电感元件的正弦交流电路中，电压有效值不变，当频率增大时，电路中电流将A、不变B、无法确定C、减小D、增大正确答案：C4、应用无源网络的等效电阻法求线性有源二端网络等效电阻时，应将电压源 ( )处理A、保留B、开路C、不能确定D、短路正确答案：D5、已知正弦电压相量形式为，频率为50HZ，则它的瞬时值表达式为A、/B、/C、/D、/正确答案：C6、实际电压源模型“20V、2Ω”等效为电流源模型时，其电流源IS和内阻R为A、IS=10A，R=1ΩB、IS=10A，R=2ΩC、IS=10A，R=∞D、IS=10A，R=0正确答案：B7、市用照明电的电压是220V，这是指电压的A、最大值B、平均值C、瞬时值D、有效值正确答案：D8、基尔霍夫电流定律应用于A、支路B、节点C、环路D、回路正确答案：B9、自动满足基尔霍夫电压定律的电路求解法是A、回路电流法B、2b法C、节点电压法D、支路电流法正确答案：C10、当流过理想电压源的电流增加时，其端电压将A、无法确定B、不变C、减少D、增加正确答案：B11、理想电流源和理想电压源并联，对外等效电路为A、理想电流源B、理想电压源C、理想电压源和电阻串联D、理想电流源和电阻并联正确答案：B12、正弦量的幅值是有效值的( )倍A、/B、/C、2D、3正确答案：A13、自动满足基尔霍夫电压定律的电路求解法是A、2b法B、支路电流法C、回路电流法D、节点电压法正确答案：D14、电容元件的正弦交流电路中，电压有效值不变，频率增大时，电路中电流将A、无法确定B、减小C、增大D、不变正确答案：C15、基尔霍夫电压定律应用于A、环路B、节点C、支路D、回路正确答案：D16、有源二端网络的开路电压为16V，短路电流为8A，若外接2Ω的电阻，则该电阻上的电压为A、3.2VB、8VC、16VD、32V正确答案：B17、必须设立电路参考点后才能求解电路的方法是A、回路电流法B、节点电压法C、网孔电流法D、支路电流法正确答案：B18、一太阳能电池板，测得它的开路电压为800mV，短路电流为40mA，若将该电池板与一阻值为20Ω的电阻器连成一闭合电路，则电阻器的两端电压是A、0.20VB、0.10VC、0.40VD、0.30V正确答案：C19、工程上所说的交流电压、交流电流的数值，通常都是它们的（）值A、最大值B、有效值C、瞬时值D、平均值正确答案：B20、两个电阻，当它们串联时，功率比为4:9；若它们并联，则它们的功率比为A、3；2B、9；4C、4；9D、2；3正确答案：B21、实际电路中电感的电压 u为有限值，则电感电流 i 必定是时间的A、连续函数B、阶跃函数C、冲激函数D、脉冲函数正确答案：A22、只适应于线性电路求解的方法是A、戴维宁定理B、诺顿定理C、替代定理D、叠加定理正确答案：D23、只适应于线性电路求解的方法是A、替代定理B、诺顿定理C、戴维宁定理D、叠加定理正确答案：D24、负载上获得最大功率的条件是A、负载上加的电压最高时B、电源内阻最小时C、负载电阻等于电源内阻D、负载上通过的电流最大时正确答案：C25、实验室中的交流电压表和电流表，其读值是交流电的A、最大值B、瞬时值C、平均值D、有效值正确答案：D26、以下说法正确的是A、电容有隔断直流通交流的作用B、电容有隔断交流通直流的作用C、电感在直流电路中相当于开路D、电感有通交流阻直流的作用正确答案：A27、应用节点电压法求解电路时，节点的自导与互导的取值为A、都取正值B、都取负值C、自导取正值，互导取负值D、自导取正值，互导视不同情况可取正值，也可取负值正确答案：C28、当电感电流增大时，电感的功率情况为A、无法确定B、发出功率C、功率为0D、吸收功率正确答案：D29、应用网孔电流法求解电路时，网孔的自阻与互阻的取值为A、都取负值B、自阻取正值，互阻视不同情况可取正值，也可取负值C、都取正值D、自阻取正值，互阻取负值正确答案：B30、已知。

电路及电子技术试卷1一、计算下列各题(本大题分6小题, 每小题5分, 共30分)1. 在下图所示电路中，电位器R P 的滑动端在电位器的中点，已知R P =50Ω。

(1) 电压U ；(2) 若在a 点断开，求电压U 。

U1=25 V U2=100V2. 已知在星形接法的三相对称负载电路中，每相负载为30Ω电阻与40Ω感抗串联，对称三相电源的线电压为380V 。

求负载相电流和线电流有效值的大小。

3. 电路如下图所示，D 为理想二极管，试根据输入电压u i 波形画出输出电压u o 的波形，并标出其大小 。

4. 有一台降压变压器，原边电压为6000V ，副边电压为230V ，现副边接入一个电阻炉，功率为1 kW ，若不考虑变压器的绕组阻抗，试求变压器的原边电流I 1和副边电流I 2。

5. 逻辑电路如下图所示，试写出输出Y 和输入A 、B 、C 、D 的逻辑关系式。

u i-tB C6. 在下图所示电路中，已知u i =2sin ω t V ，运算放大器的饱和电压为 ± 10 V ，试画出它的电压传输特性及输出电压波形，并标出其幅值。

二、(本大题7分)电路如下图所示，试用戴维宁定理求电流I 。

三、非客观题：(本大题16分)在下图所示电路中，已知R =10Ω，L =64mH ，C =318.5μF ，u=220√2sin314tV 。

（1）求电路中的i 、u R 、u L 、u C ，并画出它们的相量图；（2）求电路中的有功功率、无功功率及视在功率；（3）若使电路发生串联谐振，其谐振频率是多少？四、(本大题7分)下图所示电路中，开关长期合在位置a 上。

如在t =0时,开关S 由a 扳向b ，试求t ≥0时的电压u t C ()，并画出u C （t ）随时间变化的关系曲线。

已知：U S =10V ，I S =1mA ,R 1 =2k Ω，R 2=3k Ω，C = 2 μF 。

10V7V .6Ω L Cω t-★五、(本大题6分)单相桥式整流滤波电路如下图所示，电容F 1000μ=C 负载电阻R L =100Ω，V sin 222t U u ω=，U 2=10V 。

《电路理论》试卷考试形式: 闭卷考试姓名：学号: 专业层次：学习中心:试卷说明：1.考试时间为90分钟,请掌握好答题时间；2.答题之前，请将试卷上的姓名、学号、专业层次和学习中心填写清楚；3.本试卷所有试题答案写在答题卷上；4.答题完毕,请将试卷和答题卷展开、正面向上交回，不得带出考场;5.考试中心提示：请遵守考场纪律，参与公平竞争！第一部分客观题部分一、单项选择题（本大题共10小题，每小题2分,共20分）1．电阻与电感元件并联，它们的电流有效值分别为3A 和4A，则它们总的电流有效值为( C ）。

A．7A B．6A C．5A D．4A2．关于理想电感元件的伏安关系，下列各式正确的有（ D ）。

A．u=ωLi B．u=Li C．u=jωLi D．u=Ldi/dt3．应用叠加定理时，理想电流源不作用时视为（ B ）。

A．短路B．开路C．电阻D．理想电流源4．在正弦交流电路中提高感性负载功率因数的方法是（ D )。

A．负载串联电感B．负载串联电容C．负载并联电感D．负载并联电容5．任意一个相量乘以j相当于该相量( A ）.A．逆时针旋转90度B．顺时针旋转90度C．逆时针旋转60度D．顺时针旋转60度6．如图1—2所示，i=2A,u=30V，则元件的功率大小和对此二端电路的描述正确的是（ B ）图1—2A．P=15W，吸收功率B．P=60W，吸收功率C．P=15W,放出功率D．P=60W,放出功率7．三相对称电源星型联结，相、线电压的关系为（ A ）。

A．线电压是相电压的倍，且线电压滞后对应相电压30°B．相电压是线电压的倍，且相电压滞后对应线电压30°C．线电压是相电压的倍，且线电压滞后对应相电压30°D．相电压是线电压的倍，且相电压滞后对应线电压30°8．图1—8电路中电阻R吸收的功率P等于（ C )A．3WB．4WC．9WD．12W 图1-8 9．应用戴维宁定理和诺顿定理将图1—9中的电路化为等效电压源，则为（ B )。

试题（1-1）将正确答案的序号填入圆括号内（每个空2分，共30分）。

1. 当电源的端电压一定时，负载电阻越大，电源的输出功率（）。

a. 越大b. 越小c. 不变2. 电路如下图所示，已知网络N的端口电压和电流为U = 220V，I = －1 A，说明该方框等效为（）。

a. 电源b. 负载c. 不能确定3. 当理想电压源的电动势一定时，其输出电压（）。

a. 等于其电动势b. 取决于负载的大小c. 取决于负载的大小和电动势4. 叠加原理可以用于计算线性电阻元件上的（）。

a. 电压和功率b. 电流和功率c. 电流和电压5. 常用万用表的“R×1000”档来检查微法数量级以上的电容器的质量。

如在检查时发现下列现象，则呈现（）现象的电容器是好的。

a. 指针满偏转。

b. 指针不偏转c. 指针很快偏转后又回到原刻度（∞）处6. 已知某交流电路的端电压和电流分别为：u = 311sinωt V，i = 45sin (ωt－45o) A，由此可知该电路的性质为（）交流电路。

a. 电感性b. 电容性c. 电阻性<![endif]> 7. 图示交流电路中，已知支路电流表的读数分别为I1 = 4 A，I2 = 4 A，则总电流表的读数为（）。

a. 8 Ab. 4√2 Ac. 2√2 A8. 图示电路中，已知开关断开前线圈中的电流为0.1 A，若电压表的内阻为5 kΩ，则开关断开瞬间电压表两端的电压为（）。

a. 500 V +U S－VSUINb. 5 kVc. 50 kV9. 为了使电源设备的容量得到充分的利用，同时提高电力系统的供电质量，应当使交流负载的功率因数。

a. 降低b. 提高c. 保持不变10. 设三相电源的相电压u1 = 220√2 sinωt V，则线电压u23为。

a. u23 = 380√2 sin (ωt + 30o) Vb. u23 = 380√2 sin (ωt－90o)Vc. u23 = 380√2 sin (ωt + 150o) V试题（1-2）将正确答案的序号填入圆括号内（每个空2分，共30分）。

电路分析试题库
1. 串联电路题目：假设有三个电阻R1、R2和R3，它们的电阻分别
为10Ω、20Ω和30Ω，连接在串联电路中，电源电压为12V。

求电路
中的总电阻和总电流值。

2. 并联电路题目：假设有两个电阻R1和R2，它们的电阻分别为
5Ω和10Ω，连接在并联电路中，电源电压为6V。

求电路中的总电阻
和总电流值。

3. 电压分压电路题目：假设有一个电压为24V的直流电源，连接在
一个由两个电阻R1和R2串联而成的电路中，R1为10Ω，R2为20Ω。

求电路中输出的电压值。

4. 电流分流电路题目：假设有一个10V的直流电源，连接在一个由
两个电阻R1和R2并联而成的电路中，R1为6Ω，R2为4Ω。

求电路
中各电阻上的电流值。

5. 超节点分析题目：假设有一个包含两个电路节点的电路，其中一
个节点连接一个电流源、一个电阻和一个电压源，另一个节点连接两
个电阻。

根据KCL和KVL原理，求解电路中各节点的电压值。

6. 戴维南定理应用题：假设有一个包含若干电阻和电压源的网络电路，要求使用戴维南定理将电路转换为等效电路，简化分析复杂性，
计算电路中某个元件的电压或电流值。

以上是一些电路分析试题库中常见的类型题目，通过解答这些题目可以提高对电路分析原理的理解和运用能力。

希望能够帮助大家更好地掌握电路分析知识，顺利完成相关考试。

电路原理试题及答案
1. 电路中的电阻是如何工作的？
答案：电阻是电流流过时产生阻碍的元件，通过电阻可以控制电流的大小。

2. 串联电路和并联电路有什么区别？
答案：串联电路是指电路中元件依次连接在一起，电流只有一个路径可走；而并联电路是指电路中元件同时连接，电流可以在多条路径上同时流动。

3. 什么是电流的方向性？
答案：电流流动的方向和电子的正向相反。

4. 如何计算电阻的阻值？
答案：电阻的阻值可以根据欧姆定律来计算，即电阻值等于电阻两端的电压差除以通过电阻的电流强度。

5. 什么是欧姆定律？
答案：欧姆定律是指在恒定温度下，电阻两端的电压和通过电阻的电流成正比，即V=IR，其中V表示电压，I表示电流，R 表示电阻。

6. 如何计算电路中的功率？
答案：功率可以通过两种方法来计算，一种是通过电流和电压的乘积，即P=VI；另一种是通过电流的平方乘以电阻的阻值，即P=I^2R。

7. 如何计算并联电路中的总电阻？
答案：并联电路中的总电阻可以通过将各个电阻的倒数相加，再取倒数得到。

8. 什么是电路的戴维南定理？
答案：戴维南定理是指任意线性电路（只包含电压源、电流源和电阻）都可以用一个等效电路来替代，等效电路的电源电压等于原电路的开路电压，等效电路的电阻等于原电路的两端引出电源后的总电阻。

9. 什么是电感和电容？
答案：电感是指对电流变化有阻碍作用的元件，导线线圈是常见的电感元件；电容是指具有储存电荷能力的元件，两个导体之间的电介质是常见的电容元件。

10. 如何计算电路中的欧姆功率损耗？
答案：欧姆功率损耗可以通过电流的平方乘以电阻的阻值来计算，即P=I^2R。
