下载文档原格式

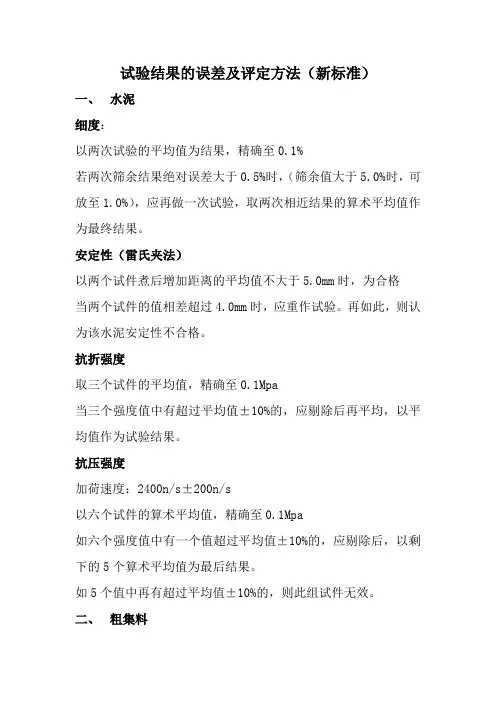

试验结果的误差及评定方法（新标准）一、水泥细度：以两次试验的平均值为结果，精确至0.1%若两次筛余结果绝对误差大于0.5%时，（筛余值大于5.0%时，可放至1.0%），应再做一次试验，取两次相近结果的算术平均值作为最终结果。
安定性（雷氏夹法）以两个试件煮后增加距离的平均值不大于5.0mm时，为合格当两个试件的值相差超过4.0mm时，应重作试验。
再如此，则认为该水泥安定性不合格。
抗折强度取三个试件的平均值，精确至0.1Mpa当三个强度值中有超过平均值±10%的，应剔除后再平均，以平均值作为试验结果。
抗压强度加荷速度：2400n/s±200n/s以六个试件的算术平均值，精确至0.1Mpa如六个强度值中有一个值超过平均值±10%的，应剔除后，以剩下的5个算术平均值为最后结果。
如5个值中再有超过平均值±10%的，则此组试件无效。
二、粗集料筛分试样：称量精确至0.1%各筛分计筛余量及筛底存量的总和与筛前试样总质量相比，相差不得超过总质量的0.5%分计、累计筛余精确至0.1%由筛底存量除以扣除损耗后的干燥集料总质量计算0.075mm筛的通过率。
试验结果以两次试验的平均值表示。
精确至0.1%当两次试验结果P0.075的差值超过1%，试验应重新进行。
表观密度试验结果精确至小数点后3位含水率精确至0.1%以两次试验结果的平均值为最后结果吸水率精确至0.01%以两次试验结果的平均值为最后结果。
堆积密度精确至小数点后2位以两次试验结果的平均值为测定值含泥量精确至0.1%以两次试验的平均值作为测定值两次结果的差值超过0.2%，应重新取样试验针片状含量精确至于0。
1%压碎值试样精确至1g结果精确至0.1%以三次平均值为测定结果。
三、细集料筛分称烘干试样500g，准确至0.5g称量各筛筛余试样的质量，精确至0.5g，所有各筛的分计筛余量和底盘中剩余的总量与筛分前的试样总量，相差不得超过后者的1%分计筛余、累计筛余结果准确至0.1%应进行两次平行试验，以试验结果的算术平均值作为测定值，如两次试验所行的细度模数之差大于0.2，应重新进行试验。
试验结果的误差及评定方法（新标准)一、水泥细度:以两次试验的平均值为结果，精确至0。
1％若两次筛余结果绝对误差大于0.5%时，（筛余值大于5。
0%时，可放至1。
0%)，应再做一次试验，取两次相近结果的算术平均值作为最终结果.安定性（雷氏夹法）以两个试件煮后增加距离的平均值不大于5.0mm时，为合格当两个试件的值相差超过4。
0mm时，应重作试验。
再如此，则认为该水泥安定性不合格。
抗折强度取三个试件的平均值，精确至0。
1Mpa当三个强度值中有超过平均值±10%的,应剔除后再平均，以平均值作为试验结果。
抗压强度加荷速度:2400n/s±200n/s以六个试件的算术平均值，精确至0.1Mpa如六个强度值中有一个值超过平均值±10%的，应剔除后，以剩下的5个算术平均值为最后结果。
如5个值中再有超过平均值±10％的，则此组试件无效。
二、粗集料筛分试样:称量精确至0.1%各筛分计筛余量及筛底存量的总和与筛前试样总质量相比，相差不得超过总质量的0.5％分计、累计筛余精确至0。
1%由筛底存量除以扣除损耗后的干燥集料总质量计算0.075mm筛的通过率。
试验结果以两次试验的平均值表示。
精确至0。
1％当两次试验结果P0。
075的差值超过1%，试验应重新进行。
表观密度试验结果精确至小数点后3位含水率精确至0。
1%以两次试验结果的平均值为最后结果吸水率精确至0.01%以两次试验结果的平均值为最后结果.堆积密度精确至小数点后2位以两次试验结果的平均值为测定值含泥量精确至0.1%以两次试验的平均值作为测定值两次结果的差值超过0。
2%，应重新取样试验针片状含量精确至于0.1%压碎值试样精确至1g结果精确至0。
1%以三次平均值为测定结果。
三、细集料筛分称烘干试样500g，准确至0。
5g称量各筛筛余试样的质量,精确至0.5g，所有各筛的分计筛余量和底盘中剩余的总量与筛分前的试样总量，相差不得超过后者的1％分计筛余、累计筛余结果准确至0.1%应进行两次平行试验，以试验结果的算术平均值作为测定值，如两次试验所行的细度模数之差大于0。
试验结果的误差及评定方法（新标准)一、水泥细度:以两次试验的平均值为结果，精确至0。
1％若两次筛余结果绝对误差大于0.5%时，（筛余值大于5。
0%时，可放至1。
0%)，应再做一次试验，取两次相近结果的算术平均值作为最终结果.安定性（雷氏夹法）以两个试件煮后增加距离的平均值不大于5.0mm时，为合格当两个试件的值相差超过4。
0mm时，应重作试验。
再如此，则认为该水泥安定性不合格。
抗折强度取三个试件的平均值，精确至0。
1Mpa当三个强度值中有超过平均值±10%的,应剔除后再平均，以平均值作为试验结果。
抗压强度加荷速度:2400n/s±200n/s以六个试件的算术平均值，精确至0.1Mpa如六个强度值中有一个值超过平均值±10%的，应剔除后，以剩下的5个算术平均值为最后结果。
如5个值中再有超过平均值±10％的，则此组试件无效。
二、粗集料筛分试样:称量精确至0.1%各筛分计筛余量及筛底存量的总和与筛前试样总质量相比，相差不得超过总质量的0.5％分计、累计筛余精确至0。
1%由筛底存量除以扣除损耗后的干燥集料总质量计算0.075mm筛的通过率。
试验结果以两次试验的平均值表示。
精确至0。
1％当两次试验结果P0。
075的差值超过1%，试验应重新进行。
表观密度试验结果精确至小数点后3位含水率精确至0。
1%以两次试验结果的平均值为最后结果吸水率精确至0.01%以两次试验结果的平均值为最后结果.堆积密度精确至小数点后2位以两次试验结果的平均值为测定值含泥量精确至0.1%以两次试验的平均值作为测定值两次结果的差值超过0。
2%，应重新取样试验针片状含量精确至于0.1%压碎值试样精确至1g结果精确至0。
1%以三次平均值为测定结果。
三、细集料筛分称烘干试样500g，准确至0。
5g称量各筛筛余试样的质量,精确至0.5g，所有各筛的分计筛余量和底盘中剩余的总量与筛分前的试样总量，相差不得超过后者的1％分计筛余、累计筛余结果准确至0.1%应进行两次平行试验，以试验结果的算术平均值作为测定值，如两次试验所行的细度模数之差大于0。

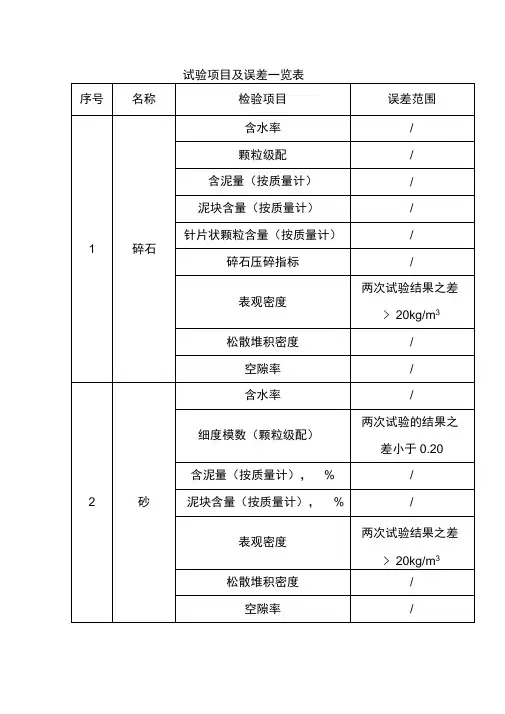

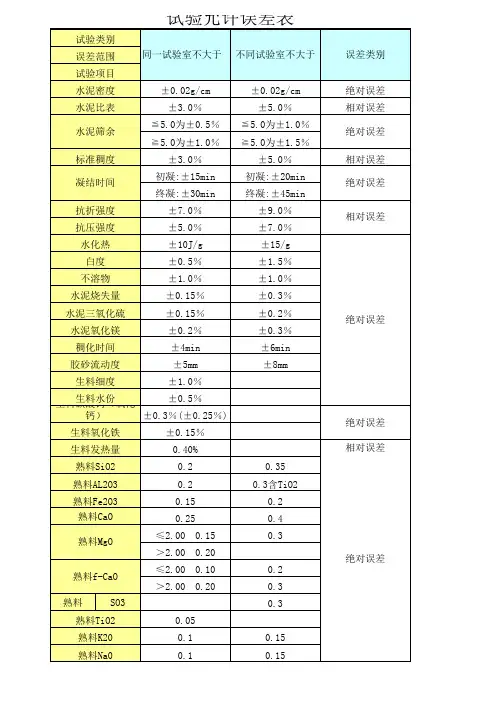

337.1 试验项目及允许误差表检验项目 同一试验室不大于 不同试验室不大于 误差类别 水泥密度 ±0.02g/cm 3 ±0.02g/cm 3 绝对误差 水泥比表面积 ±3.0%±5.0%相对误差 水泥45ūm 筛筛余 筛余≤20.0%为±1.0% 筛余≤20.0%为±1.5% 绝对误差 筛余＞20.0%为±2.0% 筛余＞20.0%为±2.5% 水泥80ūm 筛筛余 筛余≤5.0%为±0.5% 筛余≤5%为±1.0% 绝对误差 筛余＞5.0%为±1.0%筛余＞5%为±1.5%标准稠度用水量 ±3.0% ±5.0% 相对误差 凝结时间 初凝±15min 初凝±20min 绝对误差终凝±30min 终凝±45min 抗折强度 ±7.0% ±9.0% 相对误差 抗压强度 ±5.0% ±7.0% 不容物 ±1.0% ±1.0% 水泥烧失量 ±0.15% ±0.30% 水泥氯离子 ±0.003% ±0.005% 水泥三氧化硫 ±0.15% ±0.20% 水泥（熟料）氧化镁 ±0.20% ±0.30% 胶砂流动度±5mm±8mm注：其它试验项目允许误差按有关标准要求执行。
项目类别 熟料 生料 水泥 (石灰石) 页岩 硅质原料 铝质原料 铁质 原料 煤灰 Loss 同一试验室 ±0.15 ±0.25 ±0.20 ━━ ±0.20 不同实验室 ±0.30 SiO 2 同一试验室 ±0.20 ±0.15 ±0.50 ±0.50 ±0.40 不同实验室 ±0.35 ±0.20 ±0.70 ±0.70 ±0.60 Fe 2O 3 同一试验室 ±0.15 ±0.10 ±0.15 ±0.40 ±0.15 不同实验室 ±0.20 ±0.15 ±0.20 ±0.60 ±0.20 Al 2O 3 同一试验室 ±0.20 ±0.10 ±0.20 ±0.30 ±0.30 不同实验室 ±0.30 ±0.20 ±0.30 ±0.40 ±0.50 CaO同一试验室 ±0.25 ±0.25 ±0.25 ±0.25 ±0.25 不同实验室 ±0.40 ±0.40 ±0.40 ±0.40 ±0.40 MgO同一试验室＜2%时 ±0.15 ≥2%时 ±0.20 同左 同左 同左 同左 不同实验室＜2%时 ±0.20 ≥2%时 ±0.30同左 同左 同左 同左 SO 3 同一试验室 ±0.15 不同实验室 ±0.20Cl - 同一试验室 ＜0.10%时±0.002 不同实验室＜0.10%时±0.003。
