i b m s系统简介 Lele was written in 2021IBMS系统简介各子系统：楼宇自控系统（BAS）、火灾报警系统（FAS）、综合保安管理系统（SMS）、广播系统（PAS）、停车场管理系统（CPS）、一卡通系统(综合智慧卡系统)（SCS）、办公自动化系统（OAS）以及通讯与网络系统（CNS），集成为一个统一体。
实现五个方面的功能集成：所有子系统信息的集成和综合管理，对所有子系统的集中监视控制，全局事件的管理，流程自动化管理。
目的在于在实现数据共享，系统互连操作的基础上，实现建筑群体的自动化控制管理。
系统结构图：1.楼宇自控系统（BAS）：对建筑物内的空调系统、给排水系统、照明系统、变配电系统以及电梯等系统设备进行集中监视、控制与管理的综合系统，分散控制、集中管理。
2.火灾报警系统（FAS）：尽早探测到火灾的发生并发出火灾警报、启动有关防火、灭火。
3.综合保安管理系统（SMS）：一体化地的实现对大厦内各种保安防范措施和功能的集成监控管理、报警处理和联动控制。
4.广播系统（PAS）：专用于远距离、大范围内传输声音的电声音频系统，能够对处在广播系统覆盖范围内的所有人员进行信息传递。
主要体现在背景音乐、远程呼叫、消防报警、紧急指挥以及日常管理应用上。
5.停车场管理系统（CPS）：以智能IC卡为信息载体，通过IC卡记录车辆进出信息，利用计算机管理手段确定停车计费金额，结合工业自动化控制技术控制机电一体化外围设备，从而控制进出停车场的各种车辆。
6.一卡通系统（SCS）：由客户，卡片，读卡设备以及管理需求联系在一起而形成。
用一张IC/ID卡实现门禁，考勤，食堂，停车，消费，保安巡更管理等应用。
7.办公自动化系统（OAS）：对用以往数据处理技术难以解决的、数据量又非常大的和数据结构不易明确的任务，借助电子计算机技术、通信技术和系统科学技术等手段，实现自动化处理，有效地管理和交换信息，以提高办公室的综合工作效益。
智能化集成管理系统(IBMS)解决方案智能化集成管理系统(IBMS)解决方案智能化集成管理系统(IBMS)是一种基于物联网技术的集中智能化管理系统，可以对建筑设施、能源管理、安全与监控、环境以及其他设备进行全面控制和监测。
本文将介绍IBMS的定义、特点、应用场景以及解决方案等方面内容。
一、智能化集成管理系统(IBMS)的定义智能化集成管理系统(IBMS，Intelligent Building Management System)是一种将数据采集、信息传输、数据处理和控制等功能融合于一体的集成化管理系统。
通过物联网技术，IBMS可以实现对建筑设施、能源管理、安全与监控、环境以及其他设备的集中监测和控制。
二、智能化集成管理系统(IBMS)的特点1. 数据采集和信息传输能力强：IBMS可以连接各种传感器、计量设备和执行器，实时采集建筑设施、能源消耗、环境参数等数据，并通过网络传输到监控中心或移动终端。
2. 多功能集成管理：IBMS可以集成多种管理功能，如能源管理、安防监控、楼宇自控、灯光控制、智能报警等，形成一个高效、智能化的管理系统。
3. 高效自动化操作：通过预设的策略和算法，IBMS可以自动控制和调整建筑设备，实现能源的优化利用、设备的故障诊断和维修，提升建筑管理的效率和可靠性。
4. 数据分析与决策支持：IBMS可以对大量数据进行分析和挖掘，通过数据可视化的方式提供建筑设施管理人员决策支持和管理优化的参考。
三、智能化集成管理系统(IBMS)的应用场景1. 商业办公建筑：在商业办公楼中安装IBMS，可以实现对空调、照明、电梯、门禁等设备的集中控制和管理，提升建筑的舒适度和节能性能。
2. 酒店和宾馆：IBMS可以实现对客房、公共区域的温湿度、照明等环境参数的自动调整和管理，提升客户满意度和服务质量。
3. 医疗机构：通过IBMS，可以对医院的各个科室、手术室、洁净室等环境进行实时监控和控制，保障医院的安全和卫生。

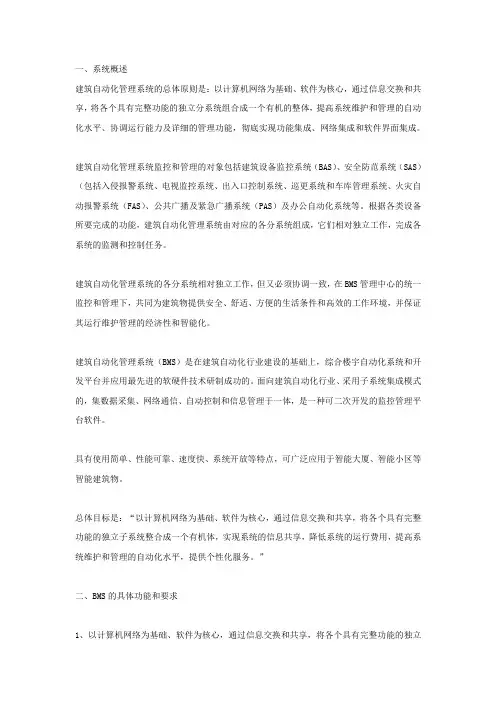

一、系统概述建筑自动化管理系统的总体原则是：以计算机网络为基础、软件为核心，通过信息交换和共享，将各个具有完整功能的独立分系统组合成一个有机的整体，提高系统维护和管理的自动化水平、协调运行能力及详细的管理功能，彻底实现功能集成、网络集成和软件界面集成。
建筑自动化管理系统监控和管理的对象包括建筑设备监控系统（BAS）、安全防范系统（SAS）（包括入侵报警系统、电视监控系统、出入口控制系统、巡更系统和车库管理系统、火灾自动报警系统（FAS）、公共广播及紧急广播系统（PAS）及办公自动化系统等。
根据各类设备所要完成的功能，建筑自动化管理系统由对应的各分系统组成，它们相对独立工作，完成各系统的监测和控制任务。
建筑自动化管理系统的各分系统相对独立工作，但又必须协调一致，在BMS管理中心的统一监控和管理下，共同为建筑物提供安全、舒适、方便的生活条件和高效的工作环境，并保证其运行维护管理的经济性和智能化。
建筑自动化管理系统（BMS）是在建筑自动化行业建设的基础上，综合楼宇自动化系统和开发平台并应用最先进的软硬件技术研制成功的。
面向建筑自动化行业、采用子系统集成模式的，集数据采集、网络通信、自动控制和信息管理于一体，是一种可二次开发的监控管理平台软件。
具有使用简单、性能可靠、速度快、系统开放等特点，可广泛应用于智能大厦、智能小区等智能建筑物。
总体目标是：“以计算机网络为基础、软件为核心，通过信息交换和共享，将各个具有完整功能的独立子系统整合成一个有机体，实现系统的信息共享，降低系统的运行费用，提高系统维护和管理的自动化水平，提供个性化服务。
”二、BMS的具体功能和要求1、以计算机网络为基础、软件为核心，通过信息交换和共享，将各个具有完整功能的独立分系统组合成一个有机的整体，提高系统维护和管理自动化水平及协调运行能力。
2、提供综合监控和报警功能，对各子系统的运行状态和参数进行集中监控，全中文化界面，包括现场图片、工艺流程、实时趋势、监控点表，以形象直观的方式动画显示设备运行工况。
1.智能化集成系统1.1.概述智能化集成管理系统（简称IBMS）是以系统一体化、功能一体化、网络一体化和软件界面一体化等多种集成技术为基础，运用标准化、模块化以及系列化的开放性设计，采用三层系统结构，通过分布式通讯网络，将整个建筑内的所有子系统的信息资源汇集到统一的集成平台上，在同一个界面环境下，实现对所有分散的子系统及其可控设备及各种事件实现集中监视、控制和管理。
通过对各子系统资源的收集、分析、传递和处理，组成各种相关的子系统运行图、楼层平面监控图、组合监控画面或趋势图，实现最优化的控制和决策，达到高效、经济、节能、协调运行状态，让用户可以更方便、更及时地了解整个项目的综合情况，为管理人员的运营管理提供依据。
1.2.集成功能1.2.1.开放性的接口集成支持多种通信接口和协议，集成了RS232、RS422、RS485串行协议、TCP/IP网络协议、OPC、DDE、ODBC、SOCKET、AP、BACnet、Modbus、SDK等多种通信协议和通信方式，这些已覆盖了目前市场上诸多主流厂家产品的通信及协议接口，而且已完成了与业界众多知名厂家的产品的集成连接测试。
由于IBMS通用接口实现技术，使系统具有良好的可扩充性，对于常用简单的接口协议，只要对其通信协议和数据格式进行配置，即可方便地集成到IBMS系统中来。
1.2.2.全面的信息共享全面利用内各子系统运行的实时和历史信息数据，并对其进行综合利用、分析和处理，在系统优化的基础上，方便决策部门进行合理的组织，并进行调度、协同、指挥，使决策方案和措施付诸实施。
1.2.3.强大的组态配置工具智能化管控平台具有功能强大的组态工具，可方便、快捷地按照用户的应用环境形成用户应用的监控组态画面，使用户操作管理界面生动、形象、逼真。
组态工具十分丰富，不仅提供了最基本的组态元素，以方便地对数字量和模拟量进行相关属性的配置。
同时还可支持目前流行的多种文本、图形、图像、报表等格式文件以及动画、视频、声音等多媒体数据信息，为用户提供包括各类子系统运行图、各种楼层（或区域）平面布置图及显示的综合监控图等多种组态形式，形成接近用户实际应用环境的各种界面。
IBMS系统集成5.3.6.1系统功能要求为了满足智能化集成管理需要，需要将各个智能化子系统的信息集成在一个软件平台上进行统一的分析和处理，在整个局一级共享现场的信息资源，支持WEB查询，让用户可以关注各系统的实时信息。
作为智能化建设的核心，本平台参照“智能建筑管理系统IBMS（Intelligent building Management System）”的集成模式，以安防监控为主，面向物业的系统集成。
根据**广场的特殊性及管理模式，考虑系统联动及控制的需要，实现各系统的统一管理及控制，便于协调各系统的工作，按当前的应用水平和国际发展趋势，采用基于楼宇自动化系统，各系统通过OPC标准协议进行网络集成。
达到系统所有点均为开放，各子系统平等的方式，使系统能真正做到集中管理、集中维护、方便扩充。
基于子系统平等方式进行系统集成模式，采用符合工业标准的软、硬件技术，接口标准、规范，开放的系统结构易于扩展，可真正实现智能建筑“对集成的各子系统实行统一的管理和监控”、“实现各智能化系统之间信息交换”的设计要求。
此外，由于采用基于子系统平等方式进行系统集成模式，系统通用性强、应用范围广，可适用于设备制造商各种不同子系统的集成，有利于降低系统集成成本，加快项目进度。
本次工程所有的弱电系统均采用**购物中心内网进行承载，通过各系统的OPC网关，对所有系统的集成及控制。
本次系统考虑集成楼控系统、安防、报警系统、一卡通系统（门禁、停车场系统）、广播系统。
5.3.6.2平台架构要求平台体系结构直接影响软件的开发难度和软件的开发思路，同时对软件产品的可用性、生命力、增值性有着决定作用，根据本项目要求，智能化集成管理平台拟采用基于三层的体系结构：（1）设备层：该层由平台中所包括的控制、子系统或设备的驱动程序以及相关的综合布线、通讯、计算机网络系统所组成，主要完成对子系统现场控制设备的实时信息进行收集和处理。
（2）控制层：该层是整个系统的关键部分，是整个系统的“神经中枢”，它完成的主要工作有：完成对由底层输入的各子系统的信息按内在的逻辑关系进行加工处理，将处理后的结果送到相应的数据库；接受上层（GUI）授权操作人员发出的信息综合管理的请求信息，按要求完成这些请求的信息进行综合处理供显示和输出；完成各子系统的联动功能处理，某一事件的发生不仅要引起该事件所属子系统的反应，而且会引起与之有关联的其它子系统采取相应的动作；对下层和上层提供标准的API接口，对数据库系统提供标准的ODBC接口，以完成与系统各部分的内部通信。
最新ibms基础技术培训资料ppt 在当今数字化、智能化飞速发展的时代，IBMS（智能建筑管理系统）已经成为现代建筑领域中不可或缺的一部分。
它通过集成各种子系统，实现了对建筑设备、设施的高效管理和优化控制，为人们提供了更加舒适、安全、节能的环境。
本培训资料将带您全面了解 IBMS基础技术，帮助您掌握相关知识和技能。
一、IBMS 概述IBMS 是一个综合性的系统，它将建筑物内的多个智能化子系统，如建筑设备监控系统、火灾自动报警系统、安全防范系统等，通过统一的平台进行集成和管理。
其主要目的是实现信息共享、协同工作和优化运行，提高建筑的管理效率和服务质量。
IBMS 的特点包括：集成性、开放性、智能化和可视化。
集成性使得各个子系统能够协同工作，打破了信息孤岛；开放性保证了系统能够与不同厂家的设备和系统进行兼容和对接；智能化则通过数据分析和智能算法，实现自动控制和优化决策；可视化则通过直观的图形界面，让管理人员能够清晰地了解建筑的运行状态。
二、IBMS 的体系结构IBMS 通常采用分层架构，包括设备层、控制层、管理层和决策层。
设备层由各种传感器、执行器和现场设备组成，负责采集数据和执行控制指令。
控制层主要包括各类控制器，如 PLC（可编程逻辑控制器）、DDC （直接数字控制器）等，对设备进行实时控制。
管理层是 IBMS 的核心，负责数据的处理、存储和管理，同时提供用户界面和管理功能。
决策层则基于数据分析和智能算法，为建筑的运营和管理提供决策支持。
三、IBMS 涉及的关键技术1、传感器技术传感器是 IBMS 获取数据的重要手段，包括温度传感器、湿度传感器、光照传感器、烟雾传感器等。
这些传感器能够实时感知建筑环境的各种参数，并将数据传输给系统。
2、网络通信技术IBMS 依赖稳定、高效的网络通信来实现数据的传输和共享。
常见的通信技术有以太网、WiFi、蓝牙、Zigbee 等，不同的技术适用于不同的场景和需求。
3、数据库技术大量的设备数据和运行数据需要存储和管理，因此数据库技术至关重要。
建筑智能化及弱电系统集成方案简介一、方案概述建筑智能化及弱电系统集成工程的建设目标是要在为使用者提供高效、舒适、便捷及安全的环境下，降低本工程的经营费用和提高运行管理的智能化水平，并随着科学技术的发展和信息的积累，进一步提供增值服务，要求建筑空间、系统空间和功能空间具有高度的一致性和协调性，达到人与物、人与环境的协调与统一。
而建筑自动化管理系统作为其智能化系统的重要成部分，应从功能、技术、产品和工程等多方面进行系统集成，才能达到系统建设的预期目标，提高用户的经济效益和社会效益。
现代的智能化建筑提倡“以人为本”。
智能楼宇综合管理系统（简称iBMS）处于建筑物智能化管理系统的基础设备控制层和信息管理层之间，是沟通控制系统与信息管理系统的桥梁。
该系统作为建筑物机电设备运行信息的交汇与处理中心，对汇集的各类信息进行分析、归类、处理和判断，采用最优化的控制手段，对各类设备进行分布式监控和管理，使各子系统和设备始终处于有条不紊、协调一致的高效、被控状态下运行，在为用户提供安全保证和舒适宜人的环境的前提下，最大限度地节省能耗和日常运行维护管理费用，给业主一个较高的回报率。
系统集成工程是一项复杂的，涉及专业多，规划、施工、调试周期长，要求特殊的工程，需要考虑的因素较多，而且很多都是非技术性的因素，诸如管理、工程、用户需求等因素。
这也就是目前国内系统集成工程实施情况良莠不齐的重要原因。
因此，我公司针对这些情况，提出了“总体设计、分布实施”的集成理念，即在设计的时候，从整体出发，从长远出发，作出一个总体规划，而在具体实施的时候，则根据具体的用户需求、工程实际情况等因素来决定实施的先后顺序。
系统集成的设计完全基于建筑物内部网Intranet之上，通过客户端技术来实现整个网络上的信息交互、综合和共享，实现统一的人机界面和跨平台的数据库访问。
因此可以真正做到局域和远程信息的实时监控，数据资源的综合共享，以及全局事件快速的处理和一体化的科学管理。
IBMS系统解决方案IBMS（Intelligent Building Management System）智能建筑管理系统是一种集成化的建筑设备自动化控制系统，通过集中管理和控制建筑内的各种设备和系统，包括电力、照明、空调、安防等，以实现建筑设备的自动化、集中化和智能化控制。
IBMS系统可以提高建筑的安全性、舒适性、能源效率和运营效率，为用户提供更好的建筑使用体验。
下面将详细介绍IBMS系统的主要功能和解决方案：1.设备自动化控制：IBMS系统可以实现对建筑内各种设备的自动化控制，包括照明、空调、电梯、门禁等。
通过预设的控制策略和算法，系统可以根据建筑内部的温度、湿度、光照等参数，自动调整设备的工作状态，提高能源利用效率，降低能源消耗，同时提供舒适的室内环境。
2.能源管理：IBMS系统可以对建筑的能源使用进行监测、分析和控制，帮助用户实现能源管理和节能减排目标。
系统可以实时监测建筑内各种能源的使用情况，包括电力、水、气等，通过数据分析和报表生成，为用户提供能源使用情况的可视化展示和分析，帮助用户优化能源使用方案，减少能源浪费和成本。
3.安全管理：IBMS系统可以集成建筑内的安防设备，包括监控摄像头、门禁系统、火灾报警系统等，实现对建筑内部和周边环境的安全监控和管理。
系统可以实时监测监控摄像头的视频流，通过图像识别和智能分析技术，实现对异常事件的自动识别和报警，提高安全防范能力。
4.设备维护和故障诊断：IBMS系统可以实现对建筑设备的远程监控和维护。
系统可以实时监测设备的工作状态和性能指标，通过数据分析和故障诊断算法，可以提前预防设备故障和损坏，减少停机时间和维修成本。
同时，系统还可以提供设备维护的计划和工单管理，帮助用户优化设备维护和保养计划。
5.数据分析和报表生成：IBMS系统可以对各种数据进行分析和统计，生成报表和图表，为用户提供数据驱动的决策依据。
系统可以实时采集和存储建筑内各种设备和系统的运行数据，通过数据分析和可视化展示，帮助用户深入理解建筑的运行状况和能源使用情况，优化建筑的运营管理和决策策略。
