《电磁兼容与可靠性技术》题集一、选择题（共10小题，每题4分，共40分）1.电磁兼容（ EMC）是指电气或电子设备在共同的电磁环境中能执行其功能的（（（）能力，同时不会对其环境中的任何设备产生无法忍受的电磁干扰。

A.（相互独立且互不干扰B.（相互协调且共同工作C.（单向影响且正常工作D.（相互兼容且互不干扰答案：D2.下列哪项不是电磁干扰的三要素之一？（（）A.（干扰源B.（传播路径C.（敏感设备D.（电磁屏蔽材料答案：D3.在进行电磁兼容性设计时，下列哪项措施主要是为了减小辐射干扰？（（（）A.（使用滤波器消除传导干扰B.（对电缆进行屏蔽处理C.（增加设备的接地电阻D.（采用差模信号传输答案：B4.关于电磁兼容性测试，下列说法错误的是（（）。

A.（电磁兼容性测试是验证设备或系统是否满足电磁兼容性要求的重要手段B.（辐射发射测试用于测量设备在无意识情况下产生的电磁辐射C.（传导发射测试主要用于评估设备通过电源线、信号线等传导途径产生的干扰D.（辐射敏感度测试是评估设备在受到外部强电磁场干扰时，其性能是否会受到影响，测试时通常不需要专门的测试场地答案：D5.在电子设备的接地设计中，下列哪种接地方式可以有效抑制高频干扰？（（（）A.（单点接地B.（多点接地C.（混合接地D.（浮地答案：B二、填空题（共7小题，每题5分，共35分）1.电磁兼容性的三个主要方面是_________、电磁抗扰度和电磁环境兼容性。

答案：电磁发射2.在进行电磁兼容性设计时，常用的三种基本方法是_________、滤波和接地。

答案：屏蔽3.辐射干扰主要通过_________和_________两种途径传播。

答案：空间波；地表面波4.在进行传导发射测试时，通常使用_________来模拟设备对电网或其他设备的干扰。

答案：人工电源网络（AMN）或线性阻抗稳定网络（LISN）5.电磁兼容性标准通常分为_________标准和_________标准两大类。

电磁兼容性基础理论与实践考试试卷（答案见尾页）一、选择题1. 电磁兼容性的定义是什么？A. 电磁兼容性是指电子设备在各种电磁环境中能够正常工作的能力。

B. 电磁兼容性是指电子设备在各种电磁环境中不会产生干扰的能力。

C. 电磁兼容性是指电子设备在各种电磁环境中能够正常工作的能力和不会产生干扰的能力。

D. 电磁兼容性是指电子设备在各种电磁环境中不会受到干扰的能力。

2. 电磁兼容性中的“兼容”是指什么？A. 电子设备可以在同一环境中工作。

B. 电子设备可以在不同环境中工作。

C. 设备之间的相互作用不会产生不良影响。

D. 设备之间的相互作用不会产生干扰。

3. 电磁兼容性测试的主要目的是什么？A. 确保设备在正常工作条件下不会产生干扰。

B. 确保设备在异常工作条件下不会产生干扰。

C. 确保设备在不同环境条件下都能正常工作。

D. 确保设备之间的相互作用不会产生干扰。

4. 电磁兼容性中的“EMI”代表什么？A. 电磁干扰B. 电磁辐射C. 电磁感应D. 电磁兼容5. 电磁兼容性中的“EMC”代表什么？A. 电磁干扰B. 电磁辐射C. 电磁感应D. 电磁兼容6. 什么是电磁兼容性的“三大抗扰度测试”？A. 射频辐射抗扰度测试、电快速瞬变脉冲群抗扰度测试、电压暂降短时中断抗扰度测试。

B. 电磁场抗扰度测试、射频辐射抗扰度测试、电压暂降短时中断抗扰度测试。

C. 射频辐射抗扰度测试、电快速瞬变脉冲群抗扰度测试、电源电压暂降抗扰度测试。

D. 电磁场抗扰度测试、电磁辐射抗扰度测试、电源电压暂降抗扰度测试。

7. 什么是电磁兼容性的“标准”？A. 一组规定的性能指标和要求。

B. 一组规定的试验方法和结果。

C. 一组规定的产品规格和技术要求。

D. 一组规定的测试标准和规范。

8. 电磁兼容性中的“频率范围”是指什么？A. 电子设备使用的特定频率范围。

B. 电磁波的传播范围。

C. 电磁干扰的传播范围。

D. 电磁兼容性测试的频率范围。

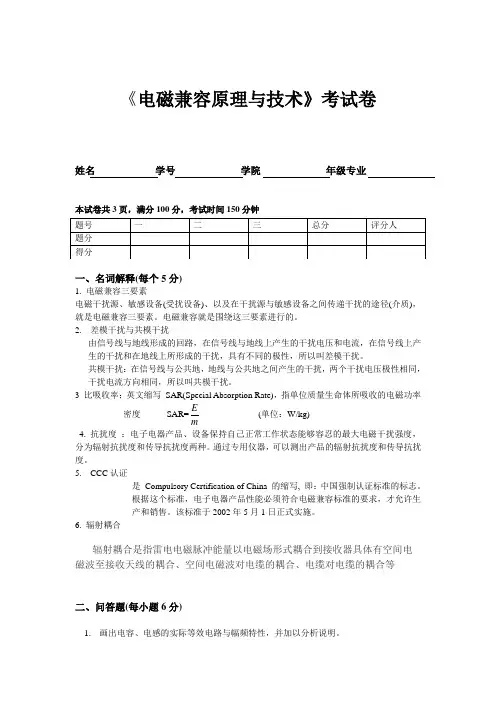

《电磁兼容原理与技术》考试卷姓名 学号 学院 年级专业本试卷共3页，满分100分，考试时间150分钟一、名词解释(每个5分)1. 电磁兼容三要素电磁干扰源、敏感设备(受扰设备)、以及在干扰源与敏感设备之间传递干扰的途径(介质)，就是电磁兼容三要素。

电磁兼容就是围绕这三要素进行的。

2. 差模干扰与共模干扰由信号线与地线形成的回路，在信号线与地线上产生的干扰电压和电流，在信号线上产生的干扰和在地线上所形成的干扰，具有不同的极性，所以叫差模干扰。

共模干扰：在信号线与公共地，地线与公共地之间产生的干扰，两个干扰电压极性相同，干扰电流方向相同，所以叫共模干扰。

3 比吸收率；英文缩写 SAR(Special Absorption Rate)，指单位质量生命体所吸收的电磁功率密度 SAR=mE (单位：W/kg) 4. 抗扰度 ：电子电器产品、设备保持自己正常工作状态能够容忍的最大电磁干扰强度，分为辐射抗扰度和传导抗扰度两种。

通过专用仪器，可以测出产品的辐射抗扰度和传导抗扰度。

5. CCC 认证是 Compulsory Certification of China 的缩写, 即：中国强制认证标准的标志。

根据这个标准，电子电器产品性能必须符合电磁兼容标准的要求，才允许生产和销售。

该标准于2002年5月1日正式实施。

6. 辐射耦合辐射耦合是指雷电电磁脉冲能量以电磁场形式耦合到接收器具体有空间电磁波至接收天线的耦合、空间电磁波对电缆的耦合、电缆对电缆的耦合等二、问答题(每小题6分)1. 画出电容、电感的实际等效电路与幅频特性，并加以分析说明。

电容和电感在高频情况下，不再只是单一元件，而是转变成两个或三个基本元件的串联或并联。

图1 实际电容器的等效电路图2 实际电容器的频率特性理想电容的频率特性，是随着频率的增高，阻抗线性下降；而实际电容器的频率特性是，随着频率的增加，总阻抗在下降到某一最小值后，开始随着频率增加而增大，感抗起主要作用。

电磁兼容培训试题姓名：评分：一、选择题（每题2分、有错不得分）1、判断下列那些设备属于GB9254-2008定义的B级信息技术设备且在该标准要求范围内（）A、GSM手机B、普通电话机C、工业用工作电压为750V的计算机服务器D、在电信机房的大型交换机2、人工电源网络是重要的电磁兼容测试设备，其功能主要有（）A、为50Hz市电提供通路B、隔离试品产生的电磁骚扰，防止进入电网C、耦合试品产生的电磁骚扰信号进入测量接收机D、提供高频阻抗3、用频谱分析仪进行电磁骚扰预测试时，为了不影响测量结果，频谱分析仪的视频带宽应该（）分辨率带宽。

A、大于B、等于C、小于D、以上都可以4、判断下列那些设备不属于GB9254-2008定义的信息技术设备（）A、家用电脑B、投影仪C、手机D、额定电压为700伏的电信设备5、按照GB9254-2008测试时，如果EUT存在同一类型的多个接口，可能有必要对EUT添加互联电缆、负载或者装置。

只要EUT仍然满足要求，则增加的线缆数量应受到以下限制：再增加电缆不明显影响发射电平的大小，即变化小于（）dB。

A、1B、2C、3D、46、对于个人计算机或计算机外围设备最小配置由（ ）组成，作为整体来进行试验。

A、个人计算机B、键盘C、视频显示单元D、供两种不同类型的、可利用的I/O协议用的外部外围设备E、如果EUT有供特定装置用的专用端口，那么与该端口相连的装置应视为最小配置的一部分7、对于销售终端，最小系统由（ ）组成且作为整体进行试验A、处理器B、现金抽斗C、键盘D、显示单元E、典型的外围设备F、手持装置8、EMS项目中，哪些是瞬态干扰现象（Transient Phenomena）？A.静电放电 ESDB.浪涌 SurgeC.电快速脉冲群 EFTD.射频电磁场 RS/CS9、EN55020 主载波(Key Carrier)射频电磁场辐射抗扰度测试中，所采用的调制方式是：A.1kHz正弦波调制，调制幅度80%B.2Hz正弦波调制，调制幅度80%C.方波调制，占空比50%，重复频率200HzD.方波调制，占空比1/8，重复频率217Hz10、对于电磁兼容骚扰接收机，比较符合脉冲骚扰信号对人耳收听收音机的危害、可以比较好反映脉冲骚扰信号幅度和重复频率变化的检波方式是（）A、平均值检波B、峰值检波C、准峰值检波11、判断下列哪些设备不适用于GB13837-2003（）A、收音机B、数字电视C、电缆分配系统前端、CATV前端和共用接收系统D、PC用电视卡二、填空题（每题1分）1、信息技术设备的英文全称是（ ），简称是（ ）。

电磁兼容培训测试题电磁兼容培训测试题参考答案1. 为什么要对产品做电磁兼容设计？（1）答：满足产品功能要求、减少调试时间，使产品满足电磁兼容标准的要求，使产品不会对系统中的其它设备产生电磁干扰。

2. 对产品做电磁兼容设计可以从哪几个方面进行？（1）答：电路设计（包括器件选择）、软件设计、线路板设计、屏蔽结构、信号线/电源线滤波、电路的接地方式设计。

3. 在电磁兼容领域，为什么总是用分贝（dB）的单位描述？10μV 是多少dBμV？（1）答：因为要描述的幅度和频率范围都很宽，在图形上用对数坐标更容易表示，而dB就是用对数表示时的单位，10μV是20dBμV。

4. 为什么频谱分析仪不能观测静电放电等瞬态干扰？（1）答：因为频谱分析仪是一种窄带扫频接收机，它在某一时刻仅接收某个频率范围内的能量。

而静电放电等瞬态干扰是一种脉冲干扰，其频谱范围很宽，但时间很短，这样频谱分析仪在瞬态干扰发生时观察到的仅是其总能量的一小部分，不能反映实际的干扰情况。

5. 在现场进行电磁干扰问题诊断时，往往需要使用近场探头和频谱分析仪，怎样用同轴电缆制作一个简易的近场探头？（1）答：将同轴电缆的外层（屏蔽层）剥开，使芯线暴露出来，将芯线绕成一个直径1~2厘米小环（1~3匝），焊接在外层上。

6. 一台设备，原来的电磁辐射发射强度是300μV/m，加上屏蔽箱后，辐射发射降为3μV/m，这个机箱的屏蔽效能是多少dB？（1）答：这个机箱的屏蔽效能应为40dB。

7. 设计屏蔽机箱时，根据哪些因素选择屏蔽材料？（1）答：从电磁屏蔽的角度考虑，主要要考虑所屏蔽的电场波的种类。

对于电场波、平面波或频率较高的磁场波，一般金属都可以满足要求，对于低频磁场波，要使用导磁率较高的材料。

8. 机箱的屏蔽效能除了受屏蔽材料的影响以外，还受什么因素的影响？（2）答：受两个因素的影响，一是机箱上的导电不连续点，例如孔洞、缝隙等；另一个是穿过屏蔽箱的导线，如信号电缆、电源线等。
