机械制造技术基础课程设计任务书题目：设计“杠杆”零件的机械加工工艺规程及专用夹具设计（年产量5000件）一．机械制造工艺部分1.绘制零件图一张2.绘制零件毛坯图3.填写机械加工工艺过程卡4.填写机械加工工序卡二·机床夹具部分1.绘制一套机床夹具装配图2.机床夹具主要零件图三·课程设计说明书指导老师：覃老师目录一、零件分析 (3)二、工艺规程设计 (4)三、确立切削量及基本工时 (10)四、夹具设计 (24)五、设计心得 (26)六、参考文献 (27)一、零件分析(一)零件的作用题目给出的零件是杠杆。
它的主要的作用是用来支承、固定的。
要求零件的配合是符合要求。
(二)零件的工艺分析杠杆的Φ25+0.052mm孔的轴线合两个端面有着垂直度的要求。
现分述如下：本夹具用于在立式钻床上，加工Φ8(H7)孔。
工件以Φ25＋0.052mm 孔及端面和水平面底、Φ30的凸台分别在台阶定位销7、支承钉11上实现完全定位。
钻Φ8（H7）mm孔时工件为悬臂，为防止工件加工时变形，采用了螺旋辅助支承2，当辅助支承2与工件接触后，用螺母1锁紧。
要加工的主要工序包括：粗精铣宽度为Φ40mm2的上下平台、钻Φ10(H7)孔、钻2×Ф8+0.015的小孔、粗精铣Φ30凸台的上下表面。
加工要求有：Φ40mm的平台的表面粗糙度各为Ra6.3um（上平台）、Ra3.2（下平台）、Φ10(H7)孔为Ra3.6um、Φ25（H9）和Φ8（H7）孔表面粗糙度都为Ra1.6um。
2×Φ8（H7）孔有平行度分别为0.1、0.15。
Φ10(H7)孔的平行度为0.1。
杠杆有过渡圆角为R5，则其他的过渡圆角则为R3。
其中主要的加工表面是孔Ф8(H7),要用Ф8(H7)钢球检查。
二、工艺规程的设计(一)、确定毛坯的制造形式零件的材料HT200。
考虑到零件在工作中处于润滑状态，采用润滑效果较好的铸铁。
由于大批生产，而且零件的轮廓尺寸不大，铸造表面质量的要求高，故可采用铸造质量稳定的，适合大批生产的金属模铸造。
（工艺技术）杠杆(CA自动车床)加工工艺及夹具设计课程设计与综合训练说明书杠杆（CA1340自动车床）加工工艺及夹具设计学院名称：机械工程学院专 业： 机械设计制造及其自动化班 级： 08机制2Z姓 名： 朱健学 号： 08321220指导教师姓名： 范真指导教师职称： 教授2011年 12 月JIANGSU TEACHERS UNIVERSITY OF TECHNOLOGY机械制造技术基础课程设计任务书题目：杠杆（CA1340自动车床）加工工艺规程及夹具设计内容：1.零件图 1张2.毛坯图 1张3.机械加工工艺过程卡片 1份4.机械加工工序卡片 1套5.夹具装配图 1张6.夹具零件图 1张7.课程设计说明书 1份录目第1章课程设计 (1)1.1零件分析 (1)1.1.1、零件的作用 (1)1.1.2．零件的工艺分析 (2)1.1.3、尺寸和粗糙度的要求 (2)1.2毛坯的设计 (2)1.2.1选择毛坯 (2)1.2.2确定毛坯尺寸 (3)1.3选择加工方法，拟定工艺路线 (3)1.3.1基面的选择 (3)1.3.2、粗基准的选择 (3)1.3.3、精基准的选择 (3)1.3.4、零件表面加工方法的选择 (3)1.3.5、制定机械加工工艺路线 (4)1.4加工设备及刀具、夹具、量具的选择 (6)1.4.1、根据不同的工序选择不同的机床 (6)1.4.2、刀具选择 (7)1.4.3、选择量具 (7)1.5确定切削用量及基本时间 (8)1.5.1、切削用量确定 (8)1.5.2、基本时间的确定 (9)1.6夹具设计 (18)1.6.1、提出问题 (18)1.6.2、设计思想 (18)第2章综合训练 (19)2.1夹具造型 (19)2.2零件夹具三维造型过程简述 (20)设计小结 (24)参考文献 (25)第1章课程设计1.1 零件分析1.1.1、零件的作用题目给定的零件是CA1340自动车床杠杆，它位于自动车床的自动机构中，与灵活器配合使用，起制动的作用。
杠杆共有四组加工表面，它们之间有一定的位置要求，现分述如下： 1、以Φ8H7mm孔为中心的加工表面 这一组加工表面包括：两个Φ8H7mm的孔，粗糙度为Ra1.6；尺寸为26mm且与两个孔Φ8H7mm相垂直的两个平面，尺寸为30mm且与两个孔Φ8H7mm相垂直的两个平面，粗糙度为Ra6.3；还有有一M4的螺纹孔，其孔轴线与Φ8H7mm的孔轴线垂直。
其中，主要加工表面为两个Φ8H7mm的孔和尺寸为26mm且与两个孔Φ8H7mm相垂直的两个平面。
2、以Φ20H7mm孔为中心的加工表面 这一组加工表面包括：一个Φ20H7mm的孔及其倒角，粗糙度为Ra1.6；两个与Φ20H7mm孔垂直的两个平面，粗糙度为Ra3.2；一个中心轴线与Φ20H7mm孔中心轴线平行且相距11.5mm的圆弧油槽；还有一个与Φ20H7mm的孔轴线成45°的油孔Φ3mm，并锪沉头孔。
其中，Φ20H7mm孔及两端面为主要加工面，并且Φ20H7mm的孔粗糙度为Ra1.6、两平面的粗糙度为Ra3.2。
3、以Φ8H8mm孔为中心的加工表面这一组加工表面包括：一个Φ8H8mm的孔；以Φ8H8mm的孔轴线为轴线的Φ20mm的圆；M5的螺纹孔的轴线与Φ8H8mm的孔轴线相互垂直；还有一个是与Φ8H8mm的孔轴线相互垂直的下端面，其粗糙度为Ra6.3。
其中，下端面为主要加工表面。
4、以M10mm螺纹孔为中心的加工表面这一组加工表面包括：M10的螺纹孔及与其轴线相互垂直的左右端面，其中左端面的粗糙度为Ra6.3。
其中左端面为主要加工表面。
1.3、生产类型由题目知产量五万件以上，计算其年生产纲领：N—零件年生产纲领（件|年）Q—产品年产量（台，辆|年）m—每台（辆）产品中零件的数量（件|台，辆）a%—备品率b%—废品率Q=50000台|年，m=1件—|台a取3%，b取0.5%计算得 N=51757.5该偏心套的生产类型属于大量生产。
二、选择毛坯，确定毛坯尺寸，设计毛坯图2.1、确定毛坯的制造形成该零件材料为球墨铸铁QT50-1.5、考虑到零件结构简单，工艺性好，在工作过程中受力不大及没有经常承受交变载荷，因此，应该选用铸件。
机械制造技术基础课程设计说明书设计题目：杠杆（CA1340自动车床）零件的加工工艺规程及典型夹具设计专业班级：机械四班学生姓名：孙田学生学号：19号指导教师：史红哈尔滨远东理工学院年月日机械制造技术基础课程设计任务书题目：杠杆（CA1340自动车床）零件的机械加工工艺规程及典型夹具设计设计内容：1.绘制和毛坯图各一张2.编制零件的加工工艺过程，并填写加工工艺过程卡及工序卡一套3.设计指定工序的夹具，绘制夹具装配总图一套4.绘制夹具的非标零件图一张5.编写设计说明书一份指导教师：史红年月日目录序言 (4)一、零件的工艺分析及生产类型的确定 (4)1．零件的作用 (4)2．零件的工艺分析 (4)3. 零件的生产类型 (5)二、选择毛坯，确定毛坯尺寸，设计毛坯图 (5)1.选择毛坯 (5)2.毛坯尺寸公差与机械加工余量计算 (5)3.设计毛坯图 (5)三、选择加工方法，制定工艺路线 (6)1.定位基准的选择 (6)2.零件表面加工方法的选择 (6)3.制定工艺路线 (7)四、工序设计 (9)1.选择机床 (9)2.选择夹具 (9)3.选择刀具 (10)4.确定工序尺寸 (12)五、确定切削用量及基本时间 (14)六、夹具设计 (24)七、设计小结 (25)八．参考文献 (26)序言机械制造工艺学课程设计是我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的。
这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习，也是一次理论联系实际的训练，因此，它在我们大学生活中占有重要的地位。
就我个人而言，我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，为今后参加祖国的建设打下一个良好的基础。
由于能所限，设计尚有许多不足之处，恳请各位老师给予指教。
一、零件的工艺分析及生产类型的确定（一）零件的作用题目所给的零件是CA1340自动车床上的杠杆（见图），它位于自动车床的自动机构中，与灵活器配合使用，起制动的作用。
优秀设计课程设计题目：CA1340杠杆零件的加工工艺规程及钻Φ8毛坯孔的专用夹具设计班级：姓名：指导教师：完成日期：一、设计题目CA1340杠杆零件的加工工艺规程及钻Φ8毛坯孔的专用夹具设计二、设计要求(1) 被加工零件的零件图1张(2) 生产类型:大批大量生产三、上交材料(1) 被加工工件的零件图1张(2) 毛坯图1张(3) 机械加工工艺过程卡片(参附表1) 1张(4) 与所设计夹具对应那道工序的工序卡片1张(4) 夹具装配图1张(5) 夹具体图1张(6) 课程设计说明书(5000～8000字) 1份说明书主要包括以下内容（章节）①目录②摘要（中外文对照的，各占一页）③零件工艺性分析④机械加工工艺规程设计⑤指定工序的专用机床夹具设计⑥方案综合评价与结论⑦体会与展望⑧参考文献列出参考文献(包括书、期刊、报告等，10条以上)课程设计说明书一律用A4纸、纵向打印.四、进度安排(1) 熟悉零件,画零件图2天(2) 选择工艺方案,确定工艺路线,填写工艺过程综合卡片5天(3) 工艺装备设计(画夹具装配图及夹具体图) 9天(4) 编写说明书3天(5) 准备及答辩2天五、指导教师评语成绩：指导教师日期摘要设计内容：设计“杠杆”零件的机械加工工艺规程及工艺装备，并绘制出杠杆零件图、杠杆毛坯图、夹具装配图，夹具体零件图。
填写机械加工工艺过程综合卡片、机械加工工艺卡片。
编制课程设计说明书。
设计意义：本课程设计是重要的实践教学环节之一。
是在完成生产实习，学完机械制造技术基础和其它专业课程之后进行的。
通过该课程设计，将所学理论与生产实践相结合，锻炼了自己分析问题、解决问题的能力，在这个过程中我独立地分析和解决了零件机械制造的工艺问题，设计了机床专用夹具这一典型的工艺装备，提高了结构设计能力，为今后的毕业设计及对自己未来将从事的工作进行了一次适应性训练，从而打下了良好的基础。
关键词：杠杆;课程设计;工艺规程；工艺装备；AbstractDesign: Design "ram" parts of the machining process planning and process equipment, spare parts and to map out plans ram, ram rough map, fixture assembly, the fixture parts map. Complete machining process integrated card, a card processing machine. The preparation of curriculum design specification.Design significance: the design of this course is an important aspect of the practice of teaching. Completed internship in the production, completion of machinery manufacturing and technological foundation and other professional courses conducted. The adoption of the curriculum design, will learn theory and practice of combining production, tempered his analysis, problem-solving abilities, in the process I am an independent analysis and solution of the manufacture of mechanical parts of the problem, design a machine for this fixture A typical technology equipment, improved structural design capability for future graduates to design their own future and will be engaged in the work of an adaptation training, thus laying a good foundation.Key words: ram; curriculum design, technology point of order, technology and equipment;目录1 零件工艺性分析 (1)1.1 零件的作用 (1)1.2 零件的工艺分析 (2)1.3 生产类型 (2)2 选择毛坯，确定毛坯尺寸，设计毛坯图 (3)2.1 确定毛坯的制造形成 (3)2.2 确定毛坯尺寸 (3)3 选择加工方法，制定工艺路线 (3)3.1 定位基准的选择制定工艺路线 (3)3.1.1 基面的选择 (3)3.1.2 粗基准的选择 (3)3.1.3 精基准的选择 (3)3.2零件表面加工方法的选择 (4)3.3制定工艺路线 (4)3.4选择加工设备与工艺装备 (6)4 机械加工余量、工序尺寸及毛坯尺寸的确定 (6)5 确定切销用量及基本时间 (8)6 家居设计 (18)6.1 提出问题 (18)6.2 设计思路 (18)6.3夹具设计 (19)6.3.1 定位分析 (19)6.3.2 切削力及夹紧力计算 (20)6.3.3 夹具操作说明 (20)7 体会与展望 (21)8 参考文献 (21)一、零件工艺性分析1.1、零件的作用题目给定的零件是CA1340自动车床杠杆，它位于自动车床的自动机构中，与灵活器配合使用，起制动的作用。

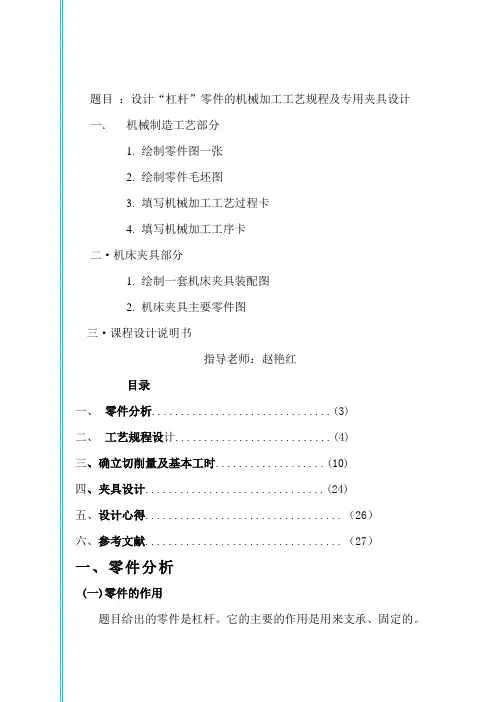

题目：设计“杠杆”零件的机械加工工艺规程及专用夹具设计一．机械制造工艺部分1.绘制零件图一张2.绘制零件毛坯图3.填写机械加工工艺过程卡4.填写机械加工工序卡二·机床夹具部分1.绘制一套机床夹具装配图2.机床夹具主要零件图三·课程设计说明书指导老师：赵艳红目录一、零件分析 (3)二、工艺规程设计 (4)三、确立切削量及基本工时 (10)四、夹具设计 (24)五、设计心得 (26)六、参考文献 (27)一、零件分析(一)零件的作用题目给出的零件是杠杆。
它的主要的作用是用来支承、固定的。
要求零件的配合是符合要求。
(二)零件的工艺分析杠杆的Φ25+0.052mm孔的轴线合两个端面有着垂直度的要求。
现分述如下：本夹具用于在立式钻床上，加工Φ8(H7)孔。
工件以Φ25＋0.052mm 孔及端面和水平面底、Φ30的凸台分别在台阶定位销7、支承钉11上实现完全定位。
钻Φ8（H7）mm孔时工件为悬臂，为防止工件加工时变形，采用了螺旋辅助支承2，当辅助支承2与工件接触后，用螺母1锁紧。
要加工的主要工序包括：粗精铣宽度为Φ40mm 的上下平台、钻Φ10(H7)孔、钻2×Ф8+0.015的小孔、粗精铣Φ30凸台的上下表面。
加工要求有：Φ40mm的平台的表面粗糙度各为Ra6.3um（上平台）、Ra3.2（下平台）、Φ10(H7)孔为Ra3.6um、Φ25（H9）和Φ8（H7）孔表面粗糙度都为Ra1.6um。
2×Φ8（H7）孔有平行度分别为0.1、0.15。
Φ10(H7)孔的平行度为0.1。
杠杆有过渡圆角为R5，则其他的过渡圆角则为R3。
其中主要的加工表面是孔Ф8(H7),要用Ф8(H7)钢球检查。
二、工艺规程的设计(一)、确定毛坯的制造形式零件的材料HT200。
考虑到零件在工作中处于润滑状态，采用润滑效果较好的铸铁。
由于大批生产，而且零件的轮廓尺寸不大，铸造表面质量的要求高，故可采用铸造质量稳定的，适合大批生产的金属模铸2造。
机械制造工艺学课程设计说明书题目：CA1340杠杆夹具设计学生姓名：宣佳林学号：班级：B13112班系别：机电工程学院专业：机械设计制造及其自动化指导教师：马兰成绩：2016年9月12日序言机械制造工艺学课程设计是我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的。
这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习，也是一次理论联系实际的训练，因此，它在我们大学生活中占有重要的地位。
就我个人而言，我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，为今后参加祖国的建设打下一个良好的基础。
由于能所限，设计尚有许多不足之处，恳请各位老师给予指教。
目录一、零件的分析（一）零件的作用题目所给的零件是CA1340自动车床上的杠杆（见附图），它位于自动车床的自动机构中，与灵活器配合使用，起制动的作用。
（二）零件的工艺分析杠杆共有三组加工表面，它们之间有一定的位置要求，现分述如下：1、以Φ6H7mm孔为中心的加工表面这一组加工表面包括：两个Φ6H7mm的孔，粗糙度为；尺寸为20mm 且与两个孔Φ6H7mm相垂直的四个平面，粗糙度为。
其中，主要加工表面为两个Φ6H7mm的孔。
2、以Φ20H7mm孔为中心的加工表面这一组加工表面包括：一个Φ20H7mm的孔及其倒角，粗糙度为；两个与Φ20H7mm孔垂直的平面，粗糙度为；一个中心轴线与Φ20H7mm孔中心轴线平行且相距8mm的圆弧油槽；还有一个与Φ20H7mm孔垂直的油孔Φ4mm，并锪沉头孔。
其中，Φ20H7mm孔及两端面为主要加工面。
3、以Φ8H7mm孔为中心的加工表面这一组加工表面包括：两个Φ8H7mm的孔，；一个槽和一个M4mm的螺纹孔。
其中，主要加工表面为Φ8H7mm孔。
这三组加工表面之间有一定的位置要求，主要是：（1）Φ6H7mm孔与Φ20H7mm孔具有平行度，公差为。
（2）Φ8H7mm孔与Φ6H7mm孔具有平行度，公差为。
摘要针对在大学中对机械制造工艺学这门基础课的学习成果的验收,在这次的毕业设计选题中,选择了针对杠杆(CA1340自动车床加工工艺规程及其夹具设计的题目,通过对杠杆在CA1340自动车床上作用的分析、杠杆加工工艺的分析、杠杆的生产类型的分析,来确定杠杆(CA1340自动车床的工艺工程和其加工夹具的设计方案。
进而巩固所学知识,同时为日后的实践应用做一个良好的开端。
关键词: 机械工艺;加工工艺规程;夹具;杠杆AbstractIn connection with Machinery Manufacturing Technology at the university to learn this basic course learning outcomes acceptance,in this graduation design topics,selected for the subject of the leverage (CA1340 Automatic Lathe process planning, fixture design topic, leverage in the role of the CA1340 automatic lathe of analysis,analysis of the leverage process,analysis of the leverage type of production, leverage (CA1340 Automatic Lathe technology to determine the engineering and design of machining fixtures.Thereby strengthening the knowledge, at the same time, this has a good start for future practical application.Keywords: Mechanical process; Process planning; Fixture; Leverage目录摘要............................................................................................. I 第1章绪论. (11.1机械制造工艺简介 (11.2零件加工过程简介 (2第2章零件的工艺分析及生产类型的确定 (42.1零件的作用 (42.2零件的工艺分析 (42.3零件的生产类型 (5第3章选择及确定毛坯,设计毛坯 (63.1选择毛坯 (63.2确定毛坯尺寸和公差 (6第4章选择加工方法,制定工艺路线 (84.1基面的选择 (84.2零件表面加工方法的选择 (84.3工艺过程制定 (9第5章工序设计 (115.1选择机床 (115.2选择夹具 (115.3根据不同工序选择刀具 (125.4选择量具 (135.5确定工序尺寸 (15第6章确定切削用量及基本时间 (19第7章夹具设计 (367.1设计钻Φ4MM的油孔及锪Φ8MM圆锥沉头孔专用夹具 (367.1.1定位方案 (367.1.2装夹设计要求 (377.1.3切削力和夹紧力的计算 (377.1.4导向元件 (387.1.5夹具与机床连接元件 (387.1.6装夹说明 (387.1.7夹具特点 (397.2设计零件底槽的专用夹具 (397.2.1定位方案 (397.2.2装夹设计要求 (397.2.3切削力及夹紧力的计算 (407.2.4夹具设计及操作的简要说明 (40结论 (41致谢 (42参考文献 (43第1章绪论1.1 机械制造工艺简介机械制造业是国民经济的支柱产业,是国家创造力、竞争力和综合国力的重要体现。
CA1340自动车床杠杆工艺分析————————————————————————————————作者：————————————————————————————————日期：1．CA1340杠杆加工工艺分析1.1泵体工艺分析及生产类型确定1。
1。
1杠杆的技术要求杠杆技术要求表加工表面尺寸及偏差/mm公差及精度等级表面粗糙度Ra/μm形位公差/mm杠杆叉头左侧两端面12 IT9 6.3 杠杆叉头右侧两端面12 IT9 6.3Φ20mm孔Φ20H7 IT7 1.6 Φ8mm锥形孔Φ8 IT12 12。
5 Φ4mm圆柱孔Φ4 IT12 12。
5杠杆叉轴孔两端面800—0。
2IT11 3.2杠杆叉脚槽内侧面8 IT9 6。
3杠杆叉脚槽内上表面12 IT9 6。
3M4螺孔M4 IT7 1.6Φ6mm孔Φ6H7 IT7 1.6 ∥0。
06 A Φ8mm孔Φ8H7 IT7 1。
6 ∥0。
08 B 1.1.2 审查杠杆的工艺性该零件材料为QT45—5，该材料具有良好的铸造性能、耐磨性、切削加工性能及低的缺口敏感性等.另外球墨铸铁可通过热处理大大提高其性能。
球墨铸铁工艺简单，一般铸造车间均可生产.分析零件可知,杠杆叉头和叉轴孔两端面均需要切削加工,并在轴向方向上均高于相邻表面，这样减少了加工面积，又提高了杠杆端面的接触刚度;Φ20mm，Φ6mm孔的端面均为平面，可以防止加工过程中钻头钻偏，以保证孔的加工精度；另外该零件除主要工作表面外，其余表面加工精度均较低，不需要高精度机床加工，通过铣削、钻床的粗加工就可以达到加工要求；而主要表面虽然加工精度相对较高，但也可以在正常的生产条件下，采用较经济的方法保质保量的加工出来。
由此可见,该零件的工艺性较好。
1.1.3．确定杠杆的生产类型依设计题目知：N=4500件/年，泵体重量为3.0kg，泵体属轻型零件.该泵体的生产类型为中批生产。
1。
2、确定毛坯，绘制毛坯简图1.2.1 选择毛坯根据零件材料确定毛坯为铸件，毛坯的拔模斜度为3～5°。

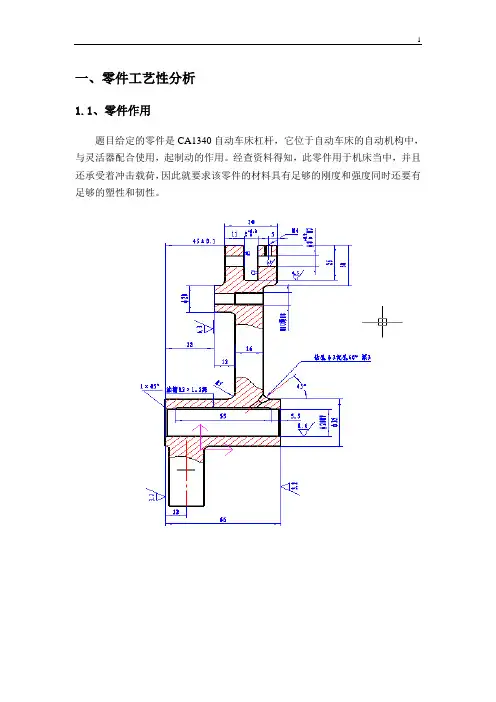

一、零件工艺性分析1.1、零件作用题目给定的零件是CA1340自动车床杠杆，它位于自动车床的自动机构中，与灵活器配合使用，起制动的作用。
经查资料得知，此零件用于机床当中，并且还承受着冲击载荷，因此就要求该零件的材料具有足够的刚度和强度同时还要有足够的塑性和韧性。
1.2、零件的工艺分析分析零件图可知，该杠杆的左，右端面及上下端面精度要求并不太高，其粗糙度在Ra3.2以上，故可用铣削加工。
Φ20H7mm的孔的粗糙度为Ra1.6，所以采用钻-扩-粗铰-精铰的工艺过程在钻床上加工。
30mm内孔对精度要求较高，由于端面为平面，可防止钻头钻偏以保证加工精度。
该零件除了内孔之外，其他加工表面精度要求均不高，因此以车床和铣床的粗加工就可达到要求。
30mm内孔较长，需以多步骤加工实现。
杠杆共有四组加工表面，它们之间有一定的位置要求，现分述如下：1、以Φ8H7mm孔为中心的加工表面这一组加工表面包括：两个Φ8H7mm的孔，粗糙度为Ra1.6；尺寸为26mm 且与两个孔Φ8H7mm相垂直的两个平面，尺寸为30mm且与两个孔Φ8H7mm相垂直的两个平面，粗糙度为Ra6.3；还有有一M4的螺纹孔，其孔轴线与Φ8H7mm 的孔轴线垂直。
其中，主要加工表面为两个Φ8H7mm的孔和尺寸为26mm且与两个孔Φ8H7mm相垂直的两个平面。
2、以Φ20H7mm孔为中心的加工表面这一组加工表面包括：一个Φ20H7mm的孔及其倒角，粗糙度为Ra1.6；两个与Φ20H7mm孔垂直的两个平面，粗糙度为Ra3.2；一个中心轴线与Φ20H7mm 孔中心轴线平行且相距11.5mm的圆弧油槽；还有一个与Φ20H7mm的孔轴线成45°的油孔Φ3mm，并锪沉头孔。
其中，Φ20H7mm孔及两端面为主要加工面，并且Φ20H7mm的孔粗糙度为Ra1.6、两平面的粗糙度为Ra3.2。
3、以Φ8H8mm孔为中心的加工表面这一组加工表面包括：一个Φ8H8mm的孔；以Φ8H8mm的孔轴线为轴线的Φ20mm的圆；M5的螺纹孔的轴线与Φ8H8mm的孔轴线相互垂直；还有一个是与Φ8H8mm的孔轴线相互垂直的下端面，其粗糙度为Ra6.3。
车床杠杆的加工工艺与夹具设计1. 引言车床杠杆是一种常用的机械传动零件，用于转动、传递力量和驱动其他零部件。
它具有结构简单、制造成本低、运动平稳等优点，广泛应用于机械制造、汽车制造和航空航天等行业。
本文将介绍车床杠杆的加工工艺和夹具设计，以帮助读者了解并掌握相关知识。
2. 车床杠杆的加工工艺2.1 材料选择车床杠杆通常采用碳素钢、合金钢或铸铁等材料制造。
在选择材料时，需考虑杠杆的工作环境、要求的强度和刚度等因素。
2.2 加工工艺流程车床杠杆的加工工艺主要包括下列步骤：2.2.1 钻孔钻孔是车床杠杆加工的第一步。
在钻孔前，需根据图纸要求确定钻孔的位置、直径和深度等参数。
然后使用钻床进行钻孔，注意保证钻孔的位置和尺寸精确。
2.2.2 外圆车削外圆车削是车床杠杆加工的主要步骤之一。
在车床上进行外圆车削时，需要选用合适的切削刀具，并确保杠杆在车床上稳定地夹持。
根据图纸要求，通过合适的进给量和切削速度进行外圆车削。
2.2.3 内圆车削如果车床杠杆需要有内孔，则需要进行内圆车削。
内圆车削的步骤类似于外圆车削，但需要选择合适的车刀和切削参数，以确保内圆的精度和表面粗糙度等要求。
2.2.4 锥面车削如果车床杠杆的端部需要有锥面，则需要进行锥面车削。
锥面车削是一项较为复杂的加工工艺，需要使用特殊的车床和刀具。
在进行锥面车削时，需要控制好刀具和工件的相对位置和角度，以实现锥面的精度要求。
2.2.5 其他加工工艺根据车床杠杆的具体要求，还可能需要进行切割、修磨、热处理等其他加工工艺，以满足其性能和精度等要求。
3. 夹具设计3.1 夹具的作用夹具在车床杠杆加工过程中的作用主要有以下几点： - 确保工件的位置和姿态稳定，防止工件在加工过程中移动或变形； - 提供钳口、活动螺栓、夹紧块等装置，用于夹持和固定工件； - 保护工件的表面，防止加工过程中因夹具的接触而产生划伤等损伤。
3.2 夹具设计原则夹具设计过程中需要考虑以下原则： - 夹具的夹持力要足够，能够稳定地固定工件； - 夹具的形式和结构要简单、灵活，在保证夹持力的同时尽量减小夹具的体积和重量； - 夹具的各个部件要易于安装和拆卸，方便加工过程的进行； - 夹具的接触面应使用合适的材料和表面处理方式，以保护工件的表面免受损伤。
CA1340 自动车床杠杆机加工工艺及夹具设计机械创造工艺学课程设计目录.........................................................................................................................................机械创造工艺学课程设计叙言由于能所限，设计尚有许多不足之处，恳请各位老师赋予指教。
(一)零件的作用题目所给的零件是 CA1340 自动车床上的杠杆(见附图)，它位于自动车床的自动机构中，与灵便器配合使用，起制动的作用。
(二)零件的工艺分析杠杆共有三组加工表面，它们之间有一定的位置要求，现分述如下：1、以Φ6H7mm 孔为中心的加工表面这一组加工表面包括：两个Φ6H7mm 的孔，粗糙度为Ra1.6；尺寸为20mm 且与两个孔Φ6H7mm 相垂直的四个平面，粗糙度为Ra6.3。
其中，主要加工表面为两个Φ6H7m m 的孔。
2、以Φ20H7mm 孔为中心的加工表面这一组加工表面包括：一个Φ20H7mm 的孔及其倒角，粗糙度为Ra1.6；两个与Φ20H7mm 孔垂直的平面，粗糙度为Ra3.2；一个中心轴线与Φ20H7mm 孔中心轴线平行且相距8mm 的圆弧油槽；还有一个与Φ20H7mm 孔垂直的油孔Φ4mm，并锪沉头孔。
其中，Φ20H7mm 孔及两端面为主要加工面。
3、以Φ8H7mm 孔为中心的加工表面这一组加工表面包括：两个Φ8H7mm 的孔， Ra1.6；一个槽和一个M4mm 的罗纹孔。
其中，主要加工表面为Φ8H7mm 孔。
这三组加工表面之间有一定的位置要求，主要是：(1)Φ6H7mm 孔与Φ20H7mm 孔具有平行度，公差为0.06mm。
(2) Φ8H7mm 孔与Φ6H7mm孔具有平行度，公差为0.08mm。
由以上分析可知，对于这三组加工表面而言，可以先加工一面一孔，以它们为精准加工其它表面，并且可以保证加工面之间的位置精度要求。
优秀设计CA1340车床杠杆零件的加工工艺规程及铣槽的夹具设计目录序言 (2)一、零件的分析 (3)（一）零件的作用 (3)（二）零件的工艺分析 (3)二、工艺规程设计 (3)（一）确定毛坯的制造形式 (3)（二）基面的选择 (3)（三）制定工艺路线 (4)(四) 机械加工余量、工序尺寸及毛坯尺寸的确定 (5)(五) 确定切削用量及基本时 (7)三、夹具设计 (17)四、总结 (18)五、参考文献 (18)序言机械制造工艺学课程设计是我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的。
这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习，也是一次理论联系实际的训练，因此，它在我们大学生活中占有重要的地位。
就我个人而言，我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，为今后参加祖国的建设打下一个良好的基础。
由于能所限，设计尚有许多不足之处，恳请各位老师给予指教。
一、零件的分析（一）零件的作用题目所给的零件是CA1340自动车床上的杠杆（见附图），它位于自动车床的自动机构中，与灵活器配合使用，起制动的作用。
（二）零件的工艺分析杠杆共有三组加工表面，它们之间有一定的位置要求，现分述如下：1、以Φ6H7mm孔为中心的加工表面这一组加工表面包括：两个Φ6H7mm的孔，粗糙度为Ra1.6；尺寸为20mm 且与两个孔Φ6H7mm相垂直的四个平面，粗糙度为Ra6.3。
其中，主要加工表面为两个Φ6H7mm的孔。
2、以Φ20H7mm孔为中心的加工表面这一组加工表面包括：一个Φ20H7mm的孔及其倒角，粗糙度为Ra1.6；两个与Φ20H7mm孔垂直的平面，粗糙度为Ra3.2；一个中心轴线与Φ20H7mm孔中心轴线平行且相距8mm的圆弧油槽；还有一个与Φ20H7mm孔垂直的油孔Φ4mm，并锪沉头孔。
其中，Φ20H7mm孔及两端面为主要加工面。
3、以Φ8H7mm孔为中心的加工表面这一组加工表面包括：两个Φ8H7mm的孔，Ra1.6；一个槽和一个M4mm的螺纹孔。
其中，主要加工表面为Φ8H7mm孔。
这三组加工表面之间有一定的位置要求，主要是：（1）Φ6H7mm孔与Φ20H7mm孔具有平行度，公差为0.06mm。
（2）Φ8H7mm孔与Φ6H7mm孔具有平行度，公差为0.08mm。
由以上分析可知，对于这三组加工表面而言，可以先加工一面一孔，以它们为精准加工其它表面，并且可以保证加工面之间的位置精度要求。
另外，该零件结构简单，工艺性好。
二、工艺规程设计（一）确定毛坯的制造形式零件的材料为球墨铸铁QT45-5。
考虑到零件结构简单，工艺性好，在工作过程中受力不大及没有经常承受交变载荷，因此，应该选用铸件。
由于零件年产量为4000件，以达到大批生产的水平，而且零件的轮廓尺寸不大，重量在12kg 以下，故可采用机械造型中的金属模铸造。
这从提高生产率，保证加工精度上考虑，也是应该的。
（二）基面的选择基面的选择是工艺规程设计中的重要工作之一。
基面选择得正确与合理，可以使加工质量得到保证，生产率得以提高。
否则，加工工艺过程中会问题百出，更有甚者，还会造成零件大批报废，使生产无法正常进行。
（1）粗基准的选择。
按照有关粗基准原则，应以Φ32mm外圆柱面为粗基准面（两个短V形块定位），限制4个自由度，用不加工面（挡销定位，见夹具装配图）限制一个移动的自由度，再用Φ8H7mm孔的外圆面（支撑钉定位）限定一个转动的自由度，达到完全定位。
（2）精基准的选择。
精基准选择的原则有：基准重合原则、基准统一原则、互为基准原则和自为基准原则。
在选择时，主要应考虑基准重合的问题。
当设计基准与工序基准不重合时，应该进行尺寸换算，这在以后还要专门计算，此处不再重复。
（三）制定工艺路线制定工艺路线的出发点，应该是使零件的几何形状、尺寸精度及位置精度等技术要求能得到合理的保证。
在生产纲领已确定为大批生产的条件下，可以考虑采用万能性机床配以专用夹具，并尽量使工作集中来提高生产率。
除此以外，还应当考虑经济效率，以便使生产成本尽量下降。
1、工艺路线方案一工序1 粗铣、半精铣、精铣Φ20H7mm孔端面A。
工序2 粗铣、半精铣Φ6H7mm孔的四个端面及Φ20H7mm孔端面B，精铣端面B。
工序3 钻Φ4油孔、锪Φ8mm沉头孔。
工序4 同时钻Φ6mm，Φ8mm孔和R3mm圆弧油槽。
工序5 粗铰Φ6mm，Φ8mm，Φ20mm三孔。
工序6 锪Φ20H7mm孔两端倒角。
工序7 粗铣、精铣槽。
工序8 钻M4螺纹底孔。
工序9 攻M4螺纹孔。
工序10 精铰Φ6H7mm，Φ8H7mm，Φ20H7mm三孔。
工序11 终检。
2、工艺方案二工序1 粗铣、半精铣、精铣Φ20H7mm孔端面A。
工序2 粗铣、半精铣、精铣Φ6H7mm孔的四个端面及Φ20H7mm孔的B端面。
工序3 钻R3mm圆弧油槽。
工序4 同时钻Φ6H7mm，Φ8H7mm两孔和扩Φ20H7mm孔。
工序5 粗铰Φ6H7mm，Φ8H7mm，Φ20H7mm三孔。
工序6 精铰Φ6H7mm，Φ8H7mm，Φ20H7mm三孔。
工序7 锪Φ20H7mm孔两端倒角。
工序8 钻Φ4mm油孔，锪Φ8mm沉头孔。
工序9 钻M4mm螺纹底孔。
工序10 攻M4mm螺纹孔。
工序11 粗铣、精铣槽。
工序12 终检。
3、工艺方案的比较与分析上述两个方案的特点在于：方案一与方案二在1~2两道工序相同，只是方案一先加工油槽，然后用它可以限制一个转动的自由度。
另外，精铰孔置于最后加工。
而方案二却不同，精铰孔置于粗铰孔之后，可以用它作为精准来加工其它表面，提高精度要求，但从两方案比较可以看出，它们在位置精度上的要求仍不易保证，并且在一道工序中同时钻几个孔，只能选用专门设计的组合机床（但在成批生产时，在能保证加工精度的情况下，应尽量不选用专用组合机床）加工，这样便增加了加工设备的要求，经济花费会相应提高，因此，综合以上两个方案及零件的技术要求，可以先加工Φ20H7mm 孔的两端面，以它为精基准面，Φ32mm 外圆面及R10mm 圆弧面辅助定位来钻R3mm 的圆弧油槽（精度要求可以不考虑），扩、铰Φ20H7mm 的孔，然后再以Φ20H7mm 孔端面及其孔为精基准面，R10mm 圆弧面辅助定位来加工Φ6H7mm ，Φ8H7mm 孔及部分端面和槽，这样基准重合与统一，不仅可以保证尺寸精度，还可以保证位置精度。
而油孔及螺纹孔，它们的精度要求不高，可以放于最后加工，仍以Φ20H7mm 孔端面及其孔与Φ6H7(Φ8H7)mm 孔定位。
由于加工过程中夹紧也比较方便，于是，最后的加工路线确定如下：工序1 粗铣、半精铣、精铣Φ20H7mm 孔的两端面。
以Φ32mm 外圆柱面和一个未加工面为粗基准，选用X61W 型万能升降台铣床并加专用夹具。
工序2 钻R3mm 圆弧油槽，扩Φ20H7mm 孔。
以Φ20H7mm 孔的一个端面和Φ32mm 外圆柱面为基准,选用Z5125型立式钻床和专用夹具。
工序3 粗铰、精铰Φ20H7mm 孔，锪Φ20H7mm 孔倒角。
以Φ20H7mm 孔的一个端面和Φ32mm 外圆柱面为基准,选用Z5125型立式钻床和专用夹具。
工序4 粗铣、半精铣Φ6H7mm 孔的四个端面。
以Φ20H7mm 孔的一个端面和Φ20H7mm 孔为基准,选用X61W 型万能升降台铣床和专用夹具。
工序5 钻、粗铰、精铰Φ6H7mm 两孔。
以Φ20H7mm 孔的一个端面和Φ20H7mm 孔为基准,选用Z5125型立式钻床和专用夹具。
工序6 钻、粗铰、精铰Φ8H7mm 两孔。
以Φ20H7mm 孔的一个端面和Φ20H7mm 孔为基准,选用Z5125型立式钻床和专用夹具。
工序7 钻Φ4油孔、锪Φ8圆锥沉头孔。
以Φ20H7mm 孔的一个端面和Φ20H7mm 孔为基准, Φ8H7mm 孔辅助定位,选用Z5125型立式钻床和专用夹具。
工序8 钻M4螺纹底孔、攻M4螺纹孔。
以Φ20H7mm 孔的一个端面和Φ20H7mm 孔为基准, Φ6H7mm 孔辅助定位,选用Z5125型立式钻床和专用夹具。
工序9 粗铣、半精铣槽。
以Φ20H7mm 孔的一个端面和Φ20H7mm 孔为基准, Φ6H7mm 孔辅助定位,选用X61W 型万能升降台铣床和专用夹具。
工序10 终检。
(四) 机械加工余量、工序尺寸及毛坯尺寸的确定“C1340半自动车床杠杆”零件材料为QT45-5,生产类型为大批生产,采用机器造型,金属模铸造毛坯.根据上述原始资料及加工工艺,分别确定各加工表面的机械加工余量、工序尺寸及毛坯尺寸如下:1.φ20孔外端面的加工余量(加工余量的计算成本长度为02.080 )Z=4.5mm,铸件尺寸精度等级为5，固偏差为±1。
（2）精铣余量：单边为0.5,精铣偏差即零件偏差02.0-.(3)半精铣余量:单边为Z=1mm ，（见《简明机械加工工艺手册》表1-22），加工精度等级为IT11，所以本工序加工偏差为019.0-（入体方向）（4）粗铣加工余量：分两次走刀，单边加工余量为Z=3mm, （《简明机械加工工艺手册》表1-22），加工精度等级为IT12，所以加工偏差为03.0-（入体方向）2.φ6二孔外端面的加工余量(1) 按照《金属机械加工工艺人员手册》表12-2，取毛坯的单边加工余量Z=3.5mm,铸件尺寸精度等级为5，固偏差为±0.5。
(2)半精铣加工余量:单边为Z=0.7mm 见《简明机械加工工艺手册》表1-22），加工精度等级为IT11，即本工序加工偏差为019.0-（3）粗铣加工余量： 单边为1Z =3.5-0.7=2.8mm,分两次走刀，固每次加工余量为Z=1Z /2=1.4mm,加工精度等级为IT12，所以加工偏差为03.0-加工余量计算表（零件尺寸019.012-）工序 加工余量（单边） 工序尺寸半精铣 0.7mm 019.012-mm粗铣（两次） 2.8mm 03.04.13-mm毛坯 3.5mm 5.05.019 mm3. φ6二孔加工余量，两内孔精度要求为IT7级，参照《金属机械加工工艺人员手册》表13-14，确定工序尺寸及余量为钻孔： φ5.8mm粗铰： φ5.95mm Z=0.15mm精铰： φ012.006mm Z=0.05mm 4. φ8孔的加工余量，孔的精度要求为IT7，《金属机械加工工艺人员手册》表13-14，确定工序尺寸及余量为钻孔： φ7.8mm粗铰： φ7.96mm Z=0.16mm精铰： φ012.000.8mm Z=0.04mm 5. φ20孔的加工余量，孔的精度要求为IT7，《金属机械加工工艺人员手册》表13-14，确定工序尺寸及余量为毛坯孔： φ18mm扩孔： φ19.8mm Z=1.8mm粗铰： φ19.94mm Z=0.14mm精铰： φ021.0020mm Z=0.05mm 6. 槽的加工余量，参照《金属机械加工工艺人员手册》表13-14，确定工序尺寸及余量为粗铣 ： 6mm半精铣 8mm Z=2mm(五) 确定切削用量及基本时工序1 粗铣，半精铣，精铣Φ20H7mm 孔的两端面。
