光学瓦斯测仪

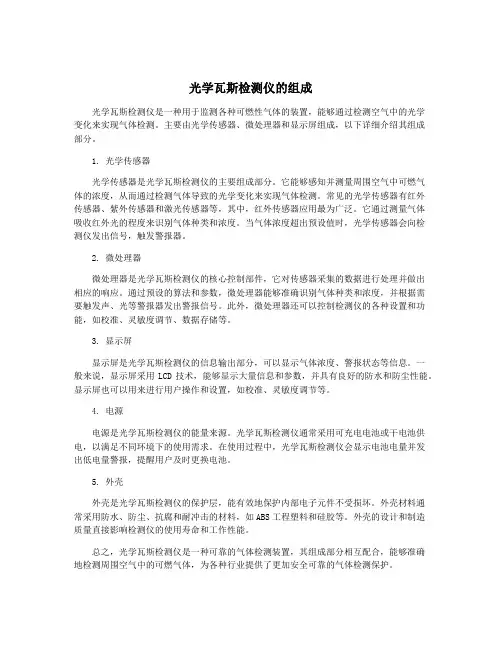

光学瓦斯检测仪的组成光学瓦斯检测仪是一种用于监测各种可燃性气体的装置，能够通过检测空气中的光学变化来实现气体检测。

主要由光学传感器、微处理器和显示屏组成，以下详细介绍其组成部分。

1. 光学传感器光学传感器是光学瓦斯检测仪的主要组成部分。

它能够感知并测量周围空气中可燃气体的浓度，从而通过检测气体导致的光学变化来实现气体检测。

常见的光学传感器有红外传感器、紫外传感器和激光传感器等，其中，红外传感器应用最为广泛。

它通过测量气体吸收红外光的程度来识别气体种类和浓度。

当气体浓度超出预设值时，光学传感器会向检测仪发出信号，触发警报器。

2. 微处理器微处理器是光学瓦斯检测仪的核心控制部件，它对传感器采集的数据进行处理并做出相应的响应。

通过预设的算法和参数，微处理器能够准确识别气体种类和浓度，并根据需要触发声、光等警报器发出警报信号。

此外，微处理器还可以控制检测仪的各种设置和功能，如校准、灵敏度调节、数据存储等。

3. 显示屏显示屏是光学瓦斯检测仪的信息输出部分，可以显示气体浓度、警报状态等信息。

一般来说，显示屏采用LCD技术，能够显示大量信息和参数，并具有良好的防水和防尘性能。

显示屏也可以用来进行用户操作和设置，如校准、灵敏度调节等。

4. 电源电源是光学瓦斯检测仪的能量来源。

光学瓦斯检测仪通常采用可充电电池或干电池供电，以满足不同环境下的使用需求。

在使用过程中，光学瓦斯检测仪会显示电池电量并发出低电量警报，提醒用户及时更换电池。

5. 外壳外壳是光学瓦斯检测仪的保护层，能有效地保护内部电子元件不受损坏。

外壳材料通常采用防水、防尘、抗腐和耐冲击的材料，如ABS工程塑料和硅胶等。

外壳的设计和制造质量直接影响检测仪的使用寿命和工作性能。

总之，光学瓦斯检测仪是一种可靠的气体检测装置，其组成部分相互配合，能够准确地检测周围空气中的可燃气体，为各种行业提供了更加安全可靠的气体检测保护。

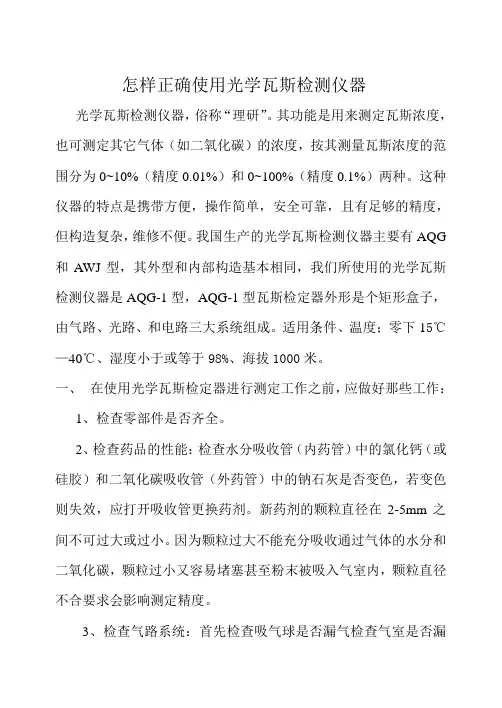

怎样正确使用光学瓦斯检测仪器光学瓦斯检测仪器，俗称“理研”。

其功能是用来测定瓦斯浓度，也可测定其它气体（如二氧化碳）的浓度，按其测量瓦斯浓度的范围分为0~10%（精度0.01%）和0~100%（精度0.1%）两种。

这种仪器的特点是携带方便，操作简单，安全可靠，且有足够的精度，但构造复杂，维修不便。

我国生产的光学瓦斯检测仪器主要有AQG 和AWJ型，其外型和内部构造基本相同，我们所使用的光学瓦斯检测仪器是AQG-1型，AQG-1型瓦斯检定器外形是个矩形盒子，由气路、光路、和电路三大系统组成。

适用条件、温度；零下15℃—40℃、湿度小于或等于98%、海拔1000米。

一、在使用光学瓦斯检定器进行测定工作之前，应做好那些工作：1、检查零部件是否齐全。

2、检查药品的性能：检查水分吸收管（内药管）中的氯化钙（或硅胶）和二氧化碳吸收管（外药管）中的钠石灰是否变色，若变色则失效，应打开吸收管更换药剂。

新药剂的颗粒直径在2-5mm之间不可过大或过小。

因为颗粒过大不能充分吸收通过气体的水分和二氧化碳，颗粒过小又容易堵塞甚至粉末被吸入气室内，颗粒直径不合要求会影响测定精度。

3、检查气路系统：首先检查吸气球是否漏气检查气室是否漏气用手捏扁吸气球另一只手掐住胶管，然后放松气球，若气球不鼓起则表明不漏气。

4、检查光路系统：按下电门、由目镜观察，并旋转目镜筒调整到分划板清晰为止，再看干涉条纹是否清晰。

5、清洗瓦斯室：在地面或井下新鲜空气中用手捏气球5-10次。

二、怎样应用光学瓦斯检定器测定瓦斯浓度：1、调零：在待测地点附近的进风巷道中温度相差不大于10℃捏气球数次，然后检查微读数盘的零位刻度与指标是否重合，先将小数对至零位再选定目镜的黑基线与分划板的零位是否重合，若有移动则按对零操作方法进行调整，使光谱处在零位状态。

2、测定：将连接在二氧化碳吸收管进气口的胶管伸向待测位置，然后捏气球5-10次，将待测气体吸入瓦斯室。

3、读数：按下光源电门由目镜中观察黑基线的位置，如其恰与某整数刻度重合，读出该刻度数值，即为瓦斯浓度，如黑基线位于两个整数之间，则应顺时针转动微调螺旋，使黑基线退到较小的整数位置上然后从微读数盘读出小数值，再与目镜中整数值相加，就是测出的瓦斯浓度，读完瓦斯数后将小数复到零位。

光学瓦斯检测仪的使用步骤
嘿，光学瓦斯检测仪这玩意儿，用起来可得小心仔细呢。

先说说准备工作吧。

拿到光学瓦斯检测仪，得先检查检查它是不是完好无损。

看看那些零件有没有松动啥的，要是有问题，那可不行哦。

然后呢，把药品准备好，那些能吸收瓦斯的药品可不能少。

接着，把仪器擦干净，弄得干干净净的，这样用起来才顺手嘛。

开始使用的时候呢，先把仪器拿到要检测的地方。

打开盖子，让空气进去一会儿，这就像让仪器先喘口气。

然后呢，调整好目镜，让自己能看得清楚。

就跟戴眼镜似的，得调到合适的度数。

接着，观察干涉条纹，看看是不是清晰。

要是不清晰，那就得再调一调。

检测瓦斯的时候，把进气口对准要检测的地方，让瓦斯慢慢进去。

看着干涉条纹的变化，心里默默算着瓦斯的浓度。

可别着急，得仔细看清楚喽。

要是瓦斯浓度高了，那可不得了，得赶紧采取措施。

用完仪器后，得把它收拾好。

把盖子盖上，擦干净，放回到原来的地方。

可不能乱丢乱放，不然下次用的时候就找
不到啦。

我给你讲个事儿哈。

有个工人，他用光学瓦斯检测仪的时候，一开始没检查好仪器，结果到了地方发现干涉条纹不清晰，急得他满头大汗。

后来他赶紧调整，才把问题解决了。

还有一次，另一个工人用完仪器后没收拾好，下次要用的时候找了半天都没找到，耽误了不少时间。

所以啊，用光学瓦斯检测仪一定要认真仔细，按照步骤来，这样才能保证检测的准确性，也能让仪器用得更久。

光学瓦斯检测仪使用方法光学瓦斯检测仪是一种用于检测空气中有毒气体和可燃气体浓度的仪器，广泛应用于煤矿、化工、石油、天然气等行业。

它能够及时发现有毒气体和可燃气体的泄漏，保障工作人员的安全。

本文将介绍光学瓦斯检测仪的使用方法，帮助用户正确、安全地操作检测仪器。

1. 确认环境条件。

在使用光学瓦斯检测仪之前，首先需要确认工作环境的条件。

检测仪器通常适用于室内和室外环境，但在极端温度、湿度、高海拔等特殊环境下可能会影响检测仪的准确性和稳定性。

因此，在使用前需要确认环境条件是否符合检测仪的要求。

2. 检查仪器状态。

在使用光学瓦斯检测仪之前，需要检查仪器的状态是否正常。

包括电池电量、传感器状态、仪器外观等。

确保仪器没有损坏和故障，以免影响检测结果的准确性。

3. 正确佩戴和使用。

佩戴光学瓦斯检测仪时，需要根据仪器说明书正确佩戴，确保传感器能够正常接触到空气中的气体。

在使用过程中，要注意避免碰撞和摔落，以免损坏仪器。

4. 开机和校准。

在确认环境条件和检查仪器状态后，可以按照说明书的要求开机，并进行校准操作。

校准是保证检测仪器准确性的重要步骤，需要按照说明书的要求进行，一般包括零点校准和满量程校准。

5. 检测操作。

在正常使用状态下，光学瓦斯检测仪可以进行实时监测和报警。

在检测过程中，需要注意观察仪器显示屏上的数据，如有异常情况，要及时采取相应的措施，确保人员安全。

6. 数据记录和处理。

在检测结束后，可以将检测仪器记录的数据进行处理和保存。

一般来说，光学瓦斯检测仪会记录检测的时间、地点、气体浓度等信息，这些数据可以用于事后分析和报告。

7. 保养和存放。

在使用完光学瓦斯检测仪后，需要对仪器进行保养和存放。

包括清洁外观、充电电池、定期维护等工作。

同时，要将仪器存放在干燥、通风、避光的地方，避免高温、潮湿和日晒。

总之，正确的使用光学瓦斯检测仪对于保障工作人员的安全至关重要。

用户在使用前需要了解和掌握仪器的使用方法，严格按照说明书的要求进行操作，确保检测仪器的准确性和稳定性。

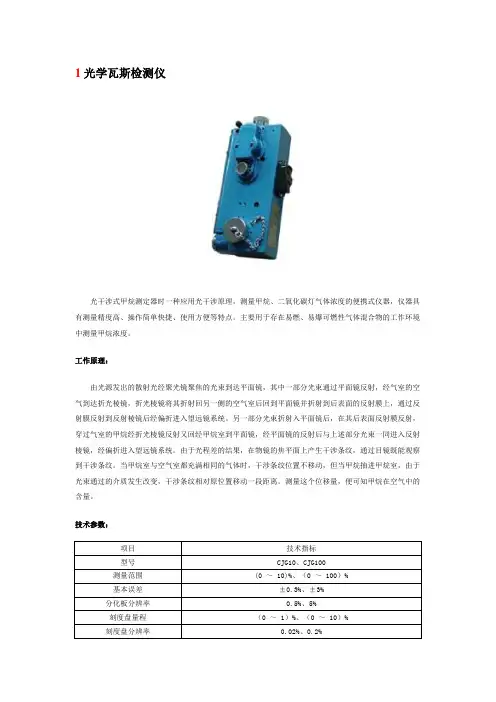

1光学瓦斯检测仪
光干涉式甲烷测定器时一种应用光干涉原理，测量甲烷、二氧化碳灯气体浓度的便携式仪器，仪器具有测量精度高、操作简单快捷、使用方便等特点。

主要用于存在易燃、易爆可燃性气体混合物的工作环境中测量甲烷浓度。

工作原理：
由光源发出的散射光经聚光镜聚焦的光束到达平面镜，其中一部分光束通过平面镜反射，经气室的空气到达折光棱镜，折光棱镜将其折射回另一侧的空气室后回到平面镜并折射到后表面的反射膜上，通过反射膜反射到反射棱镜后经偏折进入望远镜系统。

另一部分光束折射入平面镜后，在其后表面反射膜反射，穿过气室的甲烷经折光棱镜反射又回经甲烷室到平面镜，经平面镜的反射后与上述部分光束一同进入反射棱镜，经偏折进入望远镜系统。

由于光程差的结果，在物镜的焦平面上产生干涉条纹，通过目镜既能观察到干涉条纹。

当甲烷室与空气室都充满相同的气体时，干涉条纹位置不移动，但当甲烷抽进甲烷室，由于光束通过的介质发生改变，干涉条纹相对原位置移动一段距离。

测量这个位移量，便可知甲烷在空气中的含量。

技术参数：。

光学瓦斯检测仪使用方法光学瓦斯检测仪是一种用于检测空气中有害气体浓度的仪器，它可以广泛应用于煤矿、化工、石油、天然气、冶金等行业。

正确的使用方法对于确保检测仪的准确性和可靠性至关重要。

下面将详细介绍光学瓦斯检测仪的使用方法。

1. 准备工作。

在使用光学瓦斯检测仪之前，首先需要进行一些准备工作。

确保检测仪的电池电量充足，传感器处于正常状态，检测仪外壳干净无污染。

同时，根据需要选择合适的检测通道和检测范围。

2. 启动检测仪。

按下检测仪的开关按钮，待检测仪启动完成后，进行自检和校准。

在自检和校准完成后，检测仪将会显示当前的环境气体浓度值。

3. 定位和安装。

将检测仪放置在需要检测的区域，确保检测仪的传感器能够充分暴露在空气中。

在安装过程中，避免检测仪受到外界干扰，以免影响检测结果的准确性。

4. 数据采集。

检测仪在工作过程中会不断采集环境中的气体浓度数据，并实时显示在屏幕上。

在数据采集的过程中，可以通过检测仪上的按钮进行菜单操作，查看历史数据、设置报警阈值等。

5. 报警处理。

当检测仪监测到环境中有害气体浓度超过设定的报警阈值时，将会发出声音和光信号报警。

此时，需要立即采取相应的安全措施，避免发生事故。

6. 结束检测。

当检测工作完成后，按下检测仪的关闭按钮，待检测仪完全关闭后，进行数据存储和处理。

同时，对检测仪进行清洁和维护，以确保下次使用时的准确性和可靠性。

通过以上步骤的正确操作，可以保证光学瓦斯检测仪的准确性和可靠性，为工作场所的安全生产提供有效的保障。

在使用过程中，还需根据实际情况进行合理的维护和保养，延长检测仪的使用寿命，确保其长期稳定地发挥作用。

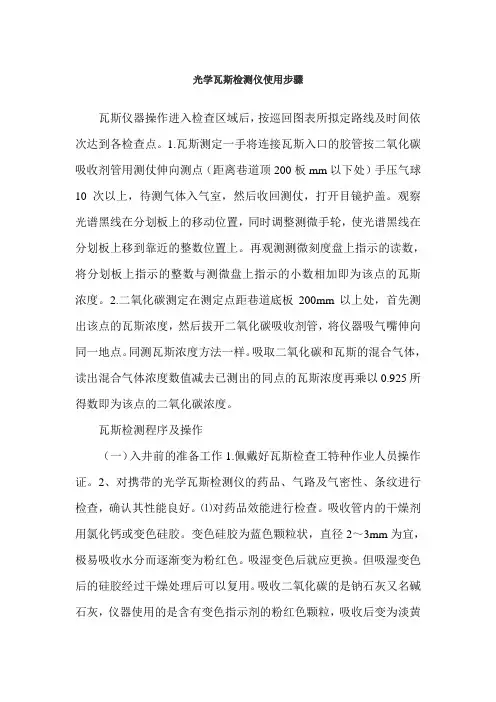

光学瓦斯检测仪使用步骤瓦斯仪器操作进入检查区域后，按巡回图表所拟定路线及时间依次达到各检查点。

1.瓦斯测定一手将连接瓦斯入口的胶管按二氧化碳吸收剂管用测仗伸向测点（距离巷道顶200板mm以下处）手压气球10次以上，待测气体入气室，然后收回测仗，打开目镜护盖。

观察光谱黑线在分划板上的移动位置，同时调整测微手轮，使光谱黑线在分划板上移到靠近的整数位置上。

再观测测微刻度盘上指示的读数，将分划板上指示的整数与测微盘上指示的小数相加即为该点的瓦斯浓度。

2.二氧化碳测定在测定点距巷道底板200mm以上处，首先测出该点的瓦斯浓度，然后拔开二氧化碳吸收剂管，将仪器吸气嘴伸向同一地点。

同测瓦斯浓度方法一样。

吸取二氧化碳和瓦斯的混合气体，读出混合气体浓度数值减去已测出的同点的瓦斯浓度再乘以0.925所得数即为该点的二氧化碳浓度。

瓦斯检测程序及操作（一）入井前的准备工作1.佩戴好瓦斯检查工特种作业人员操作证。

2、对携带的光学瓦斯检测仪的药品、气路及气密性、条纹进行检查，确认其性能良好。

⑴对药品效能进行检查。

吸收管内的干燥剂用氯化钙或变色硅胶。

变色硅胶为蓝色颗粒状，直径2～3mm为宜，极易吸收水分而逐渐变为粉红色。

吸湿变色后就应更换。

但吸湿变色后的硅胶经过干燥处理后可以复用。

吸收二氧化碳的是钠石灰又名碱石灰，仪器使用的是含有变色指示剂的粉红色颗粒，吸收后变为淡黄色。

药品颗粒粒度以3～5mm为宜。

⑵对一起进行气密性检查。

先检查吸气球是否漏气。

检查方法是：一只手捏扁吸气球压出球内气体，另一只手压住球上的橡皮管，如球不膨胀还原，就证明不漏气，否则可以从气球是否损坏、活塞芯子是否清洁等方面来找原因。

然后对仪器的气样通道进行检查。

其检查方法与检查吸气球一样，只是把压住吸气球上的橡皮管改为堵住仪器的进气口，如漏气应对各连接部分分别检查，找出原因进行检修。

⑶检查干涉条纹是否清晰。

按下按钮由目镜观察，旋转保护玻璃座调整视度直到数字最清晰，再看干涉条纹是否清晰。

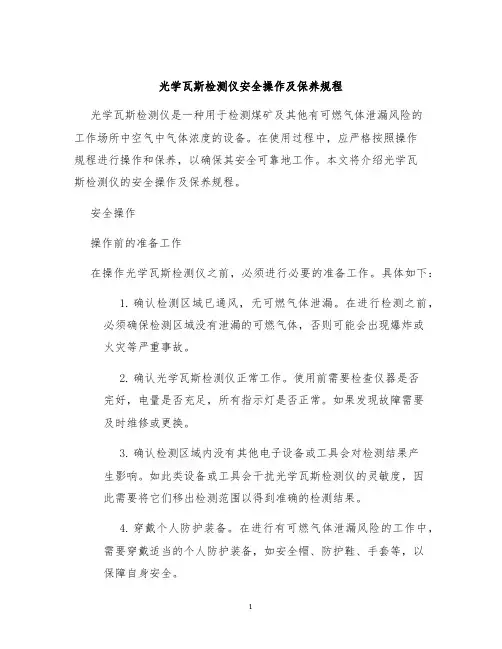

光学瓦斯检测仪安全操作及保养规程光学瓦斯检测仪是一种用于检测煤矿及其他有可燃气体泄漏风险的工作场所中空气中气体浓度的设备。

在使用过程中，应严格按照操作规程进行操作和保养，以确保其安全可靠地工作。

本文将介绍光学瓦斯检测仪的安全操作及保养规程。

安全操作操作前的准备工作在操作光学瓦斯检测仪之前，必须进行必要的准备工作。

具体如下：1.确认检测区域已通风，无可燃气体泄漏。

在进行检测之前，必须确保检测区域没有泄漏的可燃气体，否则可能会出现爆炸或火灾等严重事故。

2.确认光学瓦斯检测仪正常工作。

使用前需要检查仪器是否完好，电量是否充足，所有指示灯是否正常。

如果发现故障需要及时维修或更换。

3.确认检测区域内没有其他电子设备或工具会对检测结果产生影响。

如此类设备或工具会干扰光学瓦斯检测仪的灵敏度，因此需要将它们移出检测范围以得到准确的检测结果。

4.穿戴个人防护装备。

在进行有可燃气体泄漏风险的工作中，需要穿戴适当的个人防护装备，如安全帽、防护鞋、手套等，以保障自身安全。

操作注意事项1.操作人员必须熟悉检测仪器的使用方法、检测范围和灵敏度，并按照要求操作，避免不必要的误操作。

2.检测仪必须保持干燥、整洁。

在工作过程中不允许将液体或固体物品直接接触检测仪。

在检测前必须确保检测仪的表面干燥、无尘。

3.操作人员必须按照说明书的规定，选择正确的检测方式。

光学瓦斯检测仪可分为瞬时检测和两级警报检测两种模式，不同的检测工况应选择相应的检测方式。

4.在检测过程中，操作人员必须稳定地握紧光学瓦斯检测仪，并对仪器周围环境进行注意观察，以保证检测结果准确。

5.检测仪器在使用过程中，请努力避免这部设备的震动，因为震动会对仪器产生不良影响，减少从而影响测量结果。

6.在测量工作结束后，要将检测仪可以存放在光线充足，阴凉、干燥、无腐蚀性气体和低磁场的空间，并进行紧张的保养工作。

操作常见问题1.操作光学瓦斯检测仪时，仪器出现误报怎么办？（1）检查仪器是否已经校准，已经校准的仪器误报的可能性较小。

光学瓦斯检测仪的使用方法
光学瓦斯检测仪是一种用于检测空气中有害瓦斯的仪器。

以下是使用光学瓦斯检测仪的基本步骤：
1. 准备工作：确保光学瓦斯检测仪已经充电或已安装好电池，并确保其正常工作。

2. 开机：按下仪器上的电源按钮，等待设备启动。

3. 校准：在使用光学瓦斯检测仪之前，应进行校准。

校准过程会根据仪器的类型和硬件设置而有所不同，因此请根据仪器的使用说明进行操作。

4. 测量：将光学瓦斯检测仪靠近待测点，确保仪器的气体传感器暴露在待测空气中。

观察仪器上的显示屏，它将会显示当前检测到的气体浓度或警告信息。

5. 维护和保养：使用完毕后，确保将光学瓦斯检测仪妥善保管，清洁仪器外壳，并按照使用说明进行日常保养，例如定期更换传感器等。

请注意，具体的使用方法可能因光学瓦斯检测仪的品牌和型号而有所不同，因此在使用之前最好先阅读仪器的使用说明书，并遵循其操作指南。

此外，在使用光学瓦斯检测仪时，务必遵循相关的安全操作规程，并密切关注检测仪上的警告信
息。

光学瓦斯检测仪的使用方法光学瓦斯检测仪是一种能够检测环境中有害气体浓度的专业设备，常用于工业、建筑和危险物品处理等领域。

下面将详细介绍光学瓦斯检测仪的使用方法。

步骤一：准备工作使用光学瓦斯检测仪之前，首先需要进行准备工作。

包括检查仪器是否完好无损，是否有电量，是否需要更换或校准传感器，以及检查是否有相应的使用说明和操作手册。

步骤二：了解仪器在使用光学瓦斯检测仪之前，需要对该仪器的性能和功能进行了解。

包括可以检测的气体种类、测量范围、检测原理、仪器的使用限制和注意事项等。

并熟悉仪器的按键操作、显示屏上的信息以及仪器报警系统。

步骤三：选择检测场地在使用光学瓦斯检测仪之前，需要选择一个合适的检测场地。

这个场地通常是可能存在有害气体的区域，如工业生产设施、污水处理厂、管道、仓库等。

在选择场地时，应考虑气体的产生源、可能存在的气体浓度以及气体的密集程度。

步骤四：仪器携带和准备工作根据选择的检测场地，选择合适的仪器携带方式。

通常，光学瓦斯检测仪可以使用便携式佩戴，也可以安装在固定位置上。

选择携带方式后，需要将仪器打开，并检测仪器的电量是否足够。

如电量不足应及时充电或更换电池。

同时，还需要将仪器和相关附件（如电源适配器、传感器等）准备好。

步骤五：设置检测参数在开始进行检测之前，需要对仪器进行一些参数的设置。

这些参数通常包括检测的气体种类、测量范围、预设报警阈值等。

在设置这些参数之前，需要查看仪器的使用说明，根据实际需求进行设置。

步骤六：进行检测将光学瓦斯检测仪放置在所选检测场地，或佩戴在身上。

仪器开始工作后，会自动采集和分析环境中的气体浓度数据。

仪器的显示屏通常会显示当前检测到的气体浓度值，也会显示预设的报警阈值和声光警告信号。

步骤七：分析和处理数据在检测过程中，仪器会持续采集并记录环境中的气体浓度数据。

这些数据通常可以通过仪器的数据接口或无线通信功能传输给计算机或移动设备，进行进一步的分析和处理。

通过分析数据，可以判断是否存在有害气体超标的情况，及时采取相应的措施。

光学瓦斯检查仪操作流程一、检查仪器外观①检查目镜组件:护盖、链条完好，两固定点牢固，固定螺丝齐全；提、按、旋转过程中，平稳、灵活可靠、无松动、无卡滞现象。

②检查开关:护套贴紧开关，松紧适度、无缺损；两光源开关按时有弹性、完好。

③检查主调螺旋:护盖、链条完好，两固定点牢固；旋钮完好，旋时灵活可靠，无杂音、无松动、无卡滞现象。

④检查皮套、背带:皮套完整、无缺损、纽扣能扣上；背带完好、长度适宜。

⑤检查微调螺旋:旋钮完好，旋时灵活可靠，无杂音、无松动、无卡滞现象。

二、药品检查①水分吸收管检查：硅胶光滑呈深蓝色颗粒状，变粉红色为失效；（失效二分之一时需进行更换）吸收管内装的隔圈相隔要均匀、平整，两端要垫匀脱脂棉，内装的药量要适当。

②二氧化碳吸收管检查：药品（钠石灰）呈鲜艳粉红色，药量适当、颗粒粒度均匀（一般约2～5mm）。

变浅、变粉白色为失效，呈粉末状为不合格，必须进行更换，更换后需做简单的气密性和畅通性试验。

三、检查气路系统检查胶管、吸气球，胶管无缺损，长度适宜；吸气球完好、无龟裂、瘪起自如。

堵住胶管末端进气孔，捏扁吸气球，一分钟不涨起，表明气路系统不漏气，吸气球涨起为漏气，应分段检查。

先检查吸气球是否漏气，一手握住连接胶管一手捏扁吸气球、放松吸气球1min不涨起为不漏气；检查仪器是否漏气，堵住仪器进气口，捏扁吸气球、放松吸气球1min 不涨起为不漏气；检查外接辅助吸收管是否漏气，堵住外接辅助吸收管进气口，捏扁吸气球，放松吸气1min不涨起为不漏气；检查气路是否畅通：放开仪器进气孔，捏放吸气球数次，气球瘪起自如，表明气路畅通，气路完好，无堵塞漏气现象。

四、检查电路系统和光路系统①光干涉条纹检查：按下光源电门，调节目镜筒，观察分划板刻度和光干涉条纹清晰，光源灯泡亮度充分。

②微读数检查：按下微读数电门，观察微读数窗口，光亮充分、刻度清晰。

五、检查仪器精密度①主读数精度检查：按下光源电门，将光谱的第1条黑色条纹(左侧黑纹)调整到“0”位，第5条条纹与分划板上“7％”数值重合，表明条纹宽窄适当，精度符合要求。

光学瓦斯测仪课件 (一)
光学瓦斯测仪是矿井安全生产中不可或缺的重要仪器，是矿山井下安
全生产的重要监测手段。

本文将从光学瓦斯测仪的基本原理、核心部
件和使用方法等方面进行阐述。

一、基本原理
光学瓦斯测仪利用激光原理，在环境中喷射红外激光束，当遇到可燃
气体后，能够吸收一部分激光，从而使激光能量的传播路径发生变化。

测量仪通过检测激光发射前后的差异，来判断环境中的可燃气体浓度。

二、核心部件
光学瓦斯测仪主要由激光器、控制器、光路反射镜、接收器、显示器
等组成。

其中，激光器提供了红外激光束，光路反射镜用于控制激光
束的方向，接收器负责检测激光束的反射情况并返回控制器进行处理，显示器是显示气体浓度值。

三、使用方法
1.在使用光学瓦斯测仪测试气体浓度时，必须先保证环境干燥、无尘、无烟雾，避免对仪器的误差影响。

2.在使用前需要对仪器进行预热，通常预热10~15分钟左右即可进入
正常使用的状态。

3.为了保证测量的准确性，应该选择与环境相同的自然进风口对气体
进行采样检测。

4.在测量过程中，应随时观察仪表的显示数值，及时发现气体泄漏、
积聚等异常情况。

5.测量结束后，应及时清理仪器，注意及时更换电池，以保证下次的
正常使用。

总之，光学瓦斯测仪是一种重要的矿井安全监测仪器，在矿山生产中
的功能非常重要。

通过本文的介绍，我们对光学瓦斯测仪的基础原理、核心部件以及使用方法有了更清晰的认识，相信这对于广大矿工和安
全监控人员来说是非常有益的。

光学瓦斯仪器构造原理
光学瓦斯仪器（Optical Gas Instrument）是一种通过光学传感和测量原理来检测和测量气体成分的仪器。

其构造原理主要包括以下几个部分：
1. 光源：通常采用白炽灯、氙灯等光源，发出可见光或者特定波长的光。

2. 光学传感器：光学传感器是光学瓦斯仪器中最关键的部分，常见的光学传感器包括紫外光传感器、红外光传感器和光散射传感器等。

通过与气体相互作用，光学传感器可以测量气体中特定成分的浓度。

3. 光学系统：光学系统用于对光进行聚焦、分光和收集等操作，常见的光学元件包括透镜、光栅、滤光片等。

光线从光源发出后，经过光学系统的处理，使得气体与光传感器之间充分发生作用。

4. 数据处理部分：仪器通过检测光传感器接收到的光信号，并进行信号放大、滤波、定标等处理，进一步转化为气体成分的浓度信号。

这些信号可以被数字显示屏或者计算机等设备进行处理和显示，实现对气体成分的监测和分析。

光学瓦斯仪器通过光学传感和测量原理，利用气体与光的相互作用，对气体中特定成分的浓度进行检测和测量。

在实际应用中，光学瓦斯仪器结构复杂、设计精细，并能满足不同气体浓度范围和精度要求的应用需求。

光学瓦斯仪器构造原理
一、光源系统
光学瓦斯仪器中的光源系统通常采用发光二极管（LED）作为光源。

LED具有高亮度、长寿命、低功耗等优点，能够为仪器提供稳定、可靠的光源。

光源发出的光经过一系列的光学元件后，形成特定的光路，最后进入干涉仪。

二、干涉仪
干涉仪是光学瓦斯仪器中的核心部分，其作用是将光源发出的光分成两束相干光束，并使它们在返回时发生干涉。

干涉仪通常采用分束器（如分束镜或半透半反镜）将光分成两束相干光束，然后通过反射镜或反射棱镜使它们返回并发生干涉。

干涉仪的设计和制造精度对仪器的性能和测量精度具有重要影响。

三、检测器
检测器是光学瓦斯仪器中的另一个重要组成部分，其作用是检测干涉仪产生的干涉信号。

检测器通常采用光电二极管或光电晶体管等光电转换器件，将干涉信号转换为电信号。

检测器的性能和精度对仪器的测量精度和稳定性具有重要影响。

四、气室
气室是光学瓦斯仪器中的另一个关键部分，其作用是容纳待测气体。

气室通常采用透明材料制成，如石英玻璃或聚碳酸酯等，以保证光路畅通无阻。

气室的设计需要充分考虑气体的折射率、温度、压力等因素，以确保测量精度和稳定性。

五、电路系统
电路系统是光学瓦斯仪器中的控制系统和信号处理系统，其作用是控制仪器的工作流程、处理检测器输出的电信号，并将结果显示给用户。

电路系统通常采用微控制器或数字信号处理器等芯片，通过编程实现各种功能。

电路系统的设计需要充分考虑系统的稳定性、可靠性和可维护性等因素。
