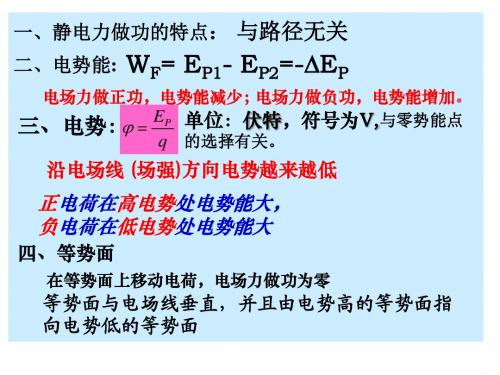

静电力做功的特点

第十章静电场中的能量1电势能和电势一、静电力做功的特点1．静电力做功：在匀强电场中，静电力做功W＝qEl cos θ.其中θ为静电力与位移方向之间的夹角．2．特点：在静电场中移动电荷时，静电力所做的功与电荷的起始位置和终止位置有关，与电荷经过的路径无关．(1)静电力做的功与电荷的起始位置和终止位置有关，但与具体路径无关，这与重力做功特点相似．(2)无论是匀强电场还是非匀强电场，无论是直线运动还是曲线运动，静电力做功均与路径无关．二、电势能1．电势能：电荷在电场中具有的势能，用E p表示．2．静电力做功与电势能变化的关系：静电力做的功等于电势能的减少量．表达式：W AB＝E p A－E p B.(1)静电力做正功，电势能减少；(2)静电力做负功，电势能增加．3．电势能的大小：电荷在某点(A点)的电势能，等于把它从这点移动到零势能位置时静电力做的功E p A＝W A0.4．电势能具有相对性电势能零点的规定：通常把电荷在离场源电荷无限远处或把电荷在大地表面的电势能规定为零．(1)电势能E p是由电场和电荷共同决定的，是电荷和电场所共有的，我们习惯上说成电荷在电场中某点的电势能．(2)电势能是相对的，其大小与选定的参考点有关。

确定电荷的电势能，首先应确定参考点，也就是零势能点的位置。

(3)电势能是标量，有正负但没有方向。

在同一电场中，电势能为正值表示电势能大于零势能点的电势能，电势能为负值表示电势能小于零势能点的电势能。

5．静电力做功与电势能变化的关系(1)W AB＝E p A－E p B.静电力做正功，电势能减少；静电力做负功，电势能增加．(2)在同一电场中，正电荷在电势高的地方电势能大，而负电荷在电势高的地方电势能小．三、电势1．定义：电荷在电场中某一点的电势能与它的电荷量之比．2．公式：φ＝E p q。

(1)φ取决于电场本身；(2)公式中的E p 、q 均需代入正负号。

3．单位：国际单位制中，电势的单位是伏特，符号是V ,1 V ＝1 J/C.4．电势高低的判断：(1)电场线法：沿电场线方向，电势越来越低．(2)电势能判断法：由φ＝E p q知，对于正电荷，电势能越大，所在位置的电势越高；对于负电荷，电势能越小，所在位置的电势越高．5．电势的相对性：只有规定了零电势点才能确定某点的电势，一般选大地或离场源电荷无限远处的电势为0.6．电势是标量，只有大小，没有方向，但有正、负之分，同一电场中电势为正表示比零电势高，电势为负表示比零电势低．7．电场中某点的电势是相对的，它的大小和零电势点的选取有关．在物理学中，常取离场源电荷无限远处的电势为零，在实际应用中常取大地的电势为零．8．电势虽然有正负，但电势是标量．在同一电场中，电势为正值表示该点电势高于零电势，电势为负值表示该点电势低于零电势，正负号不表示方向．2 电势差一、电势差1．定义：电场中两点之间电势的差值，也叫作电压．U AB ＝φA －φB ，U BA ＝φB －φA ，U AB ＝－U BA .2．电势差是标量，有正负，电势差的正负表示电势的高低．U AB >0，表示A 点电势比B 点电势高．3．单位：在国际单位制中，电势差与电势的单位相同，均为伏特，符号是V .4．静电力做功与电势差的关系(1)公式：W AB ＝qU AB 或U AB ＝W AB q. (2)U AB 在数值上等于单位正电荷由A 点移到B 点时静电力所做的功．二、电势差的理解1．电势差反映了电场的能的性质，决定于电场本身，与试探电荷无关．2．电势差可以是正值也可以是负值，电势差的正负表示两点电势的高低，且U AB ＝－U BA ，与零电势点的选取无关．3．电场中某点的电势在数值上等于该点与零电势点之间的电势差．三、静电力做功与电势差的关系1．公式U AB＝W ABq或W AB＝qU AB中符号的处理方法：把电荷q的电性和电势差U的正负代入进行运算，功为正，说明静电力做正功，电荷的电势能减小；功为负，说明静电力做负功，电荷的电势能增大．2．公式W AB＝qU AB适用于任何电场，其中W AB仅是电场力做的功，不包括从A到B移动电荷时其他力所做的功．3．电势和电势差的比较1．定义：电场中电势相同的各点构成的面．2．等势面的特点(1)在同一等势面上移动电荷时静电力不做功．(2)等势面一定跟电场线垂直，即跟电场强度的方向垂直．(3)电场线总是由电势高的等势面指向电势低的等势面．3．等势面的特点及应用(1)在等势面上移动电荷时静电力不做功，电荷的电势能不变．(2)电场线跟等势面垂直，并且由电势高的等势面指向电势低的等势面，由此可以绘制电场线，从而可以确定电场的大致分布．(3)等差等势面密的地方，电场强度较强；等差等势面疏的地方，电场强度较弱，由等差等势面的疏密可以定性确定场强大小．(4)任意两个等势面都不相交．4．几种常见电场的等势面(如图1所示)图1(1)点电荷的等势面是以点电荷为球心的一簇球面．(2)等量异种点电荷的等势面：点电荷的连线上，从正电荷到负电荷电势越来越低，两点电荷连线的中垂线是一条等势线．(3)等量同种点电荷的等势面①等量正点电荷连线的中点电势最低，两点电荷连线的中垂线上该点的电势最高，从中点沿中垂线向两侧，电势越来越低．②等量负点电荷连线的中点电势最高，两点电荷连线的中垂线上该点的电势最低．从中点沿中垂线向两侧，电势越来越高．(4)匀强电场的等势面是垂直于电场线的一簇平行等间距的平面．3 电势差与电场强度的关系一、匀强电场中电势差与电场强度的关系1．在匀强电场中，两点间的电势差等于电场强度与这两点沿电场方向的距离的乘积．2．公式：U AB ＝Ed .二、公式E ＝U AB d的意义 1．意义：在匀强电场中，电场强度的大小等于两点间的电势差与这两点沿电场强度方向距离之比．2．电场强度的另一种表述：电场强度在数值上等于沿电场方向单位距离上降低的电势．3．电场强度的另一个单位：由E ＝U AB d可导出电场强度的另一个单位，即伏每米，符号为V /m.1 V/m ＝1 N/C.三、匀强电场中电势差与电场强度的关系1．公式E ＝U AB d及U AB ＝Ed 的适用条件都是匀强电场． 2．由E ＝U d可知，电场强度在数值上等于沿电场方向单位距离上降低的电势． 式中d 不是两点间的距离，而是两点所在的等势面间的距离，只有当此两点在匀强电场中的同一条电场线上时，才是两点间的距离．3．电场中电场强度的方向就是电势降低最快的方向．4．电势差的三种求解方法(1)应用定义式UAB ＝φA －φB 来求解．(2)应用关系式UAB ＝WAB q来求解． (3)应用关系式UAB ＝Ed(匀强电场)来求解．5．在应用关系式UAB ＝Ed 时可简化为U ＝Ed ，即只把电势差大小、场强大小通过公式联系起来，电势差的正负、电场强度的方向可根据题意另作判断．四、利用E ＝U d定性分析非匀强电场 U AB ＝Ed 只适用于匀强电场的定量计算，在非匀强电场中，不能进行定量计算，但可以定性地分析有关问题．(1)在非匀强电场中，公式U ＝Ed 中的E 可理解为距离为d 的两点间的平均电场强度．(2)当电势差U 一定时，场强E 越大，则沿场强方向的距离d 越小，即场强越大，等差等势面越密．(3)距离相等的两点间的电势差：E 越大，U 越大；E 越小，U 越小．五、用等分法确定等势线和电场线1．在匀强电场中电势差与电场强度的关系式为U ＝Ed ，其中d 为两点沿电场方向的距离． 由公式U ＝Ed 可以得到下面两个结论：结论1：匀强电场中的任一线段AB 的中点C 的电势φC ＝φA ＋φB 2，如图1甲所示． 图1结论2：匀强电场中若两线段AB ∥CD ，且AB ＝CD ，则U AB ＝U CD (或φA －φB ＝φC －φD )，同理有U AC ＝U BD ，如图乙所示。

专题21 电场能的性质目录题型一 描述电场能的性质的物理量 (1)类型1 静电力做功与电势能的关系 (2)类型2 电势能与电势的关系 (3)类型3 标量求和法比较电势的高低 (3)题型二 电势差与电场强度的关系 (4)类型1 匀强电场中电场强度和电势差的关系 (5)类型2 等分法确定电场线及电势高低 (6)类型3 非匀强电场中电场强度和电势差 (7)题型三 电场线、等势面及运动轨迹问题 (8)类型1 对等势面的理解 (9)类型2 电场线、等势线和运动轨迹 (10)题型五 电场中功能关系的综合问题 (11)题型六 电场中的图像问题 (14)类型1 电场中的v －t 图像 (14)类型2 φ－x 图像 (15)类型3 E －x 图像 ................................................................................................................ 18 类型4 E p －x 图像、E k －x 图像 .. (20)题型一 描述电场能的性质的物理量【核心归纳】1．静电力做功的特点静电力做功与路径无关，只与电荷量和电荷移动过程始、末位置间的电势差有关．2．电势能(1)定义：电荷在电场中具有的势能，称为电势能．(2)说明：电势能具有相对性，通常把无限远处或大地表面的电势能规定为零．3．电势(1)定义：电荷在电场中某一点的电势能与它的电荷量之比．(2)定义式：φ＝E p q. (3)标矢性：电势是标量，有正、负之分，其正(负)表示该点电势比零电势高(低)．(4)相对性：电势具有相对性，同一点的电势因选取零电势点的不同而不同．4．静电力做功与电势能变化的关系(1)静电力做的功等于电荷电势能的减少量，即W AB ＝E p A －E p B .静电力对电荷做多少正功，电荷电势能就减少多少；电荷克服静电力做多少功，电荷电势能就增加多少．(2)电势能的大小：由W AB ＝E p A －E p B 可知，若令E p B ＝0，则E p A ＝W AB ，即一个电荷在电场中某点具有的电势能，数值上等于将其从该点移到零电势能位置过程中静电力所做的功．【方法技巧】1．求静电力做功的四种方法2．判断电势能变化的两种方法(1)根据静电力做功：静电力做正功，电势能减少；静电力做负功，电势能增加．(2)根据E p ＝φq ：正电荷在电势越高处电势能越大；负电荷在电势越高处电势能越小．3．电势高低的四种判断方法(1)电场线法：沿电场线方向电势逐渐降低．(2)电势差与电势的关系：根据U AB ＝W AB q，将W AB 、q 的正负号代入，由U AB 的正负判断φA 、φB 的高低．(3)E p 与φ的关系：由φ＝E p q知正电荷在电势能大处电势较高，负电荷在电势能大处电势较低．(4)场源电荷的正负：取离场源电荷无限远处电势为零，正电荷周围电势为正值，负电荷周围电势为负值；靠近正电荷处电势高，靠近负电荷处电势低．空间中有多个点电荷时，某点的电势可以代数求和． 类型1 静电力做功与电势能的关系【例1】如图所示，A 点与B 点间距离为2l ，OCD 是以B 为圆心，以l 为半径的半圆路径．A 、B 两处各放有一点电荷，电荷量分别为＋q 和－q .下列说法正确的是( )A ．单位正电荷在O 点所受的静电力与在D 点所受的静电力大小相等、方向相反B ．单位正电荷从D 点沿任意路径移到无限远，静电力做正功，电势能减小C ．单位正电荷从D 点沿DCO 移到O 点，电势能增大D ．单位正电荷从O 点沿OCD 移到D 点，电势能增大【例2】(多选)如图所示，一倾角θ＝30°的光滑绝缘斜槽，放在方向竖直向下的匀强电场中．有一质量为m 、电荷量为q 的带负电小球从斜槽顶端A 处，以初速度v 0沿斜槽向下运动，能到达斜面底端B 处．则运动过程中( )A．小球不可能做减速运动B．小球的电势能增加C．电场力做的功等于小球的机械能增量D．电场力的冲量可能与重力的冲量相同类型2电势能与电势的关系【例3】(多选)(2020·山东卷·10)真空中有两个固定的带正电的点电荷，电荷量不相等．一个带负电的试探电荷置于二者连线上的O点时，仅在电场力的作用下恰好保持静止状态．过O点作两正电荷连线的垂线，以O点为圆心的圆与连线和垂线分别交于a、c和b、d，如图所示．以下说法正确的是()A．a点电势低于O点B．b点电势低于c点C．该试探电荷在a点的电势能大于在b点的电势能D．该试探电荷在c点的电势能小于在d点的电势能【例4】(2022·山东济南市期末)如图所示，一质子只在静电力的作用下，沿虚线由M点运动到N点，质子的电势能增加，则下列说法正确的是()A.M点比N点的电场强度大B.质子在M点的速度可能为零C.M、N间的虚线可能是一条电场线D.N点比M点的电势高类型3标量求和法比较电势的高低【例5】(多选)如图所示，四个带电荷量绝对值相等的点电荷分别固定在竖直平面内某一正方形的四个顶点上，A、B、C、D四个点分别为对应的四条边的中点，现有某一带正电的试探电荷在四个电荷产生的电场中运动，下列说法正确的是()A ．D 点的电势小于A 点的电势B ．D 点的电势小于C 点的电势C ．试探电荷仅在静电力作用下从A 点沿AC 运动到C 点，其加速度逐渐增大D ．直线BD 所在的水平面为等势面【例6】(多选)如图所示，ABCD 为正方形，在A 、B 两点均固定电荷量为＋q 的点电荷．先将一电荷量为＋q 的点电荷Q 1从无穷远处(电势为0)移到正方形的中心O 点，此过程中，电场力做功为－W .再将Q 1从O 点移到C 点并固定．最后将一电荷量为－2q 的点电荷Q 2从无穷远处移到O 点．下列说法正确的有( )A ．Q 1移入之前，O 点的电势为W qB ．Q 1从O 点移到C 点的过程中，电场力做的功为0C ．Q 2从无穷远处移到O 点的过程中，电场力做的功为1.5WD ．Q 2在O 点的电势能为－3W题型二 电势差与电场强度的关系1．由E ＝U d可推出的两个重要推论 推论1 匀强电场中的任一线段AB 的中点C 的电势φC ＝φA ＋φB 2，如图甲所示． 推论2 匀强电场中若两线段AB ∥CD ，且AB ＝CD ，则U AB ＝U CD (或φA －φB ＝φC －φD )，如图乙所示．2．E ＝U d在非匀强电场中的三点妙用 (1)判断电场强度大小：等差等势面越密，电场强度越大．(2)判断电势差的大小及电势的高低：距离相等的两点间的电势差，E 越大，U 越大，进而判断电势的高低．(3)利用φ－x 图像的斜率判断电场强度随位置变化的规律：k ＝ΔφΔx ＝U d＝E x ，斜率的大小表示电场强度的大小，正负表示电场强度的方向．3．等分法确定电场线及电势高低的解题思路类型1 匀强电场中电场强度和电势差的关系【例1】(2022·广东省高三模拟)如图，圆形区域内存在平行于圆面的匀强电场，mn 和pq 是圆的两条互相垂直的直径．将一带正电的粒子从另一直径ab 的a 点移到m 点，其电势能增加量为ΔE (ΔE >0)，若将该粒子从m 点移到b 点，其电势能减少量也为ΔE ，则电场强度的方向( )A ．平行直径ab 指向aB ．平行直径ab 指向bC ．垂直直径ab 指向pm 弧D ．垂直直径ab 指向nq 弧【例2】(多选)如图所示，A 、B 、C 、D 、E 、F 为匀强电场中一个边长为10 cm 的正六边形的六个顶点，A 、C 、D 三点电势分别为1.0 V 、2.0 V 、3.0 V ，正六边形所在平面与电场线平行，则( )A ．E 点的电势与C 点的电势相等B ．U EF 与U CB 相同C ．电场强度的大小为2033V/m D ．电场强度大小为20 3 V/m【例3】.如图所示，边长为10 cm 的正立方体ABCD －A ′B ′C ′D ′处在匀强电场中．已知A 、C 、B ′、B 点的电势分别为φA ＝φC ＝φB ′＝4 V 、φB ＝10 V ，则匀强电场的电场强度大小为( )A ．120 V/mB ．60 3 V/mC ．40 3 V/mD ．40 2 V/m类型2 等分法确定电场线及电势高低【例4】如图所示，等边∥ABC 所在平面与匀强电场平行，其中电势φA ＝φ，φB ＝2φ，φC ＝3φ(φ>0)，保持该电场的大小和方向不变，让等边三角形以A 点为轴在纸面内顺时针转过30°，到∥AB ′C ′位置，则此时的C ′点电势为( )A ．φB ．2φ C.3φ D ．(1＋3)φ【例5】(多选) (2022·四川泸州市诊断)如图所示，abcd 为匀强电场中的一直角梯形，其平面与场强方向平行。

电势能和电势一、静电力做功的特点：在电场中移动电荷时，静电力对电荷所做的功与电荷的和 有关，但与电荷经过的 无关。

这一结论对于 成立。

二、电势能1．电荷在电场中具有的 叫做电势能。

2．电荷在电场中两点间运动时静电力做功与电荷在初末位置所具有的电势能之间的关系：W AB = 。

3．要求电场中某点的电势能应选择 位置。

4．电荷在某点具有的电势能，等于静电力把它从该点移到 所的做的功 三、电势1．电势的定义： 2．电势的表达式： 。

3．电场线指向电势 的方向。

（沿电场线方向电势 。

4．电势是标量，若论电势需有参考点，经常选 为零电势位置 四、等势面1． 叫等势面。

2．两个等势面不相交3．电场线与等势面的关系： 。

〖知识精讲〗知识点1静电力做功的特点 [例1]如图所示，B 、C 、D 三点都在以点电荷+Q 为圆心，半径为r 的圆弧上．将一检验电荷从A 点分别移到B 、C 、D 各点时，电场力做的功是 ( ) A ．W AB >W AC B ．W AD >W AB C ．W AC >W AD D ．W AB =W AC[变式训练]如图所示，三个等势面上有a 、b 、c 、d 四点, 若将一正电荷由c 经a 移到d, 电场力做正功W 1, 若由c 经b 移到d ，电场力做正功W 2,则 ( ) A ．W 1>W 2，U l >U 2 B ．W 1<W 2, U l <U 2 C ．W l =W 2, U l <U 2 D ．W l =W 2, U l >U 2知识点2静电力做功与电势能变化之间的关系.[例2]下列关于点电荷在电场中移动时，电势能变化的说法正确的是 ( ) A ．正电荷沿电场线方向移动，其电势能增加 B ．正电荷逆着电场线方向移动，其电势能增加 C ．负电荷沿电场线方向移动，其电势能减少 D ．负电荷逆着电场线方向移动，其电势能减少[变式训练]电子在静电场中由电势高处运动到电势低处的过程中，下列说法正确的是 ( ) A．电子动能一定越来越小B．电子的电势能一定越来越大C．电子速度一定越来越大D．电子的电势能可能越来越小知识点3电势能、电势、等势面[例3]关于电势、电势能、等势面的概念，下列说法正确的是 ( )A．电场中某点的电势等于单位正电荷所具有的电势能B．电场中某点的电势等于零，则任一电荷在该点具有的电势能均为零。

高中物理电势能知识点高中物理电势能知识点在平日的学习中，说到知识点，大家是不是都习惯性的重视？知识点也可以通俗的理解为重要的内容。

掌握知识点是我们提高成绩的关键！下面是店铺收集整理的高中物理电势能知识点，欢迎大家分享。

1.静电力做功的特点：静电力做功与路径无关，或者说：电荷在电场中沿一闭合路径移动，静电力做功为零.2.电势能概念：电荷在电场中具有势能，叫电势能.电荷在某点的电势能，等于把电荷从该点移动到零势能位置时，静电力做的功，用EP表示.3.静电力做功与电势能变化的关系：①静电力做正功，电势能减小;静电力做负功，电势能增加.②关系式：WAB=EPA-EPB.4.单位：J(宏观能量)和eV(微观能量)，它们间的换算关系为：1eV=1.6×10-19J.5.特点：①系统性：由电荷和所在电场共有;②相对性：与所选取的零点位置有关，通常取大地或无穷远处为电势能的零点位置;③标量性：只有大小，没有方向，其正负的物理含义是：若EP>0，则电势能比在参考位置时大，若EP<0，则电势能比在参考位置时小.6.公式Ep=WAO=q·φA=qUA(Ep表示电势能，φA表示A点的电势)：当φA>0时，q>0,则Ep>0,q<0,则Ep<0;当φA<0时，q>0,则Ep<0,q<0,则ep>0.Wab=Epa-Epb位于点电荷电场中Ep=kQq/r7.电场力做功跟电势能变化关系：WAB>0,△Ep<0,电场力做正功，电势能减小~转化成其他形式的能;WAB<0,△ep>0,电场力做负功，电势能增加~其它形式的能转化成电势能。

顺着电场线，A→B移动，若为正电荷,则WAB>0,则UAB=ΦA-ΦB>0,则Φ ，则正Ep ;若为负电荷，则WAB<0,则uab=φa-φb>0,则Φ ，则负Ep↑。

电势能和电势、电势差【学习目标】类比重力场明白得静电力做功、电势能的变化、电势能的确定方法；明白得电势的定义以及电势差的意义，会比较两点电势的高低；明白得电势对静电场能的性质的描述和电势的叠加原理；明确场强和电势的区别与联系以及对应的电场线和等势面之间的区别和联系。

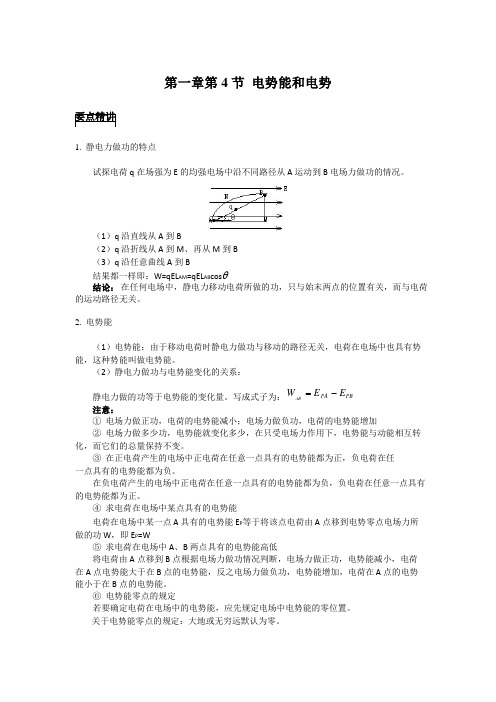

【要点梳理】要点一、静电力做功的特点在电场中将电荷q从A点移动到B点，静电力做功与路径无关，只与A、B两点的位置有关。

说明：（1）静电力做功的特点不仅适用于匀强电场，而且适用于任何电场；（2）只要初、末位置确定了，移动电荷q做的功确实是W AB确实是确定值。

要点二、电势能要点诠释：(1)定义电荷在电场中具有的势能叫电势能。

类似于物体在重力场中具有重力势能。

用Ep表示。

(2)静电力做功与电势能变化的关系静电力做的功就等于电势能的减少量,即W=Ep-Ep。

即静电力做多AB A B少正功,电荷电势能一定减少多少；静电力做多少负功,电荷电势能一定增加多少。

(3)电势能的大小①零势点及选取和运算重力势能一样，电势能的运算必须取参考点，也确实是说，电势能的数值是相关于参考位置来说的。

所谓参考位置，确实是电势能为零的位置，参考位置的选取是人为的，通常取无限远处或大地为参考点。

②电势能的运算设电荷的电场中某点A 的电势能为A Ep ，移到参考点O 电场力做功为W AO ，即AO pA pO W =E －E ，规定O 为参考点时，就有AO pA W =E ，也确实是说电荷在电场中某点的电势能等于将那个电荷从电场中的该点移到零势点的过程电场力所做的功。

要点三、电势要点诠释：(1)定义:电荷在电场中某一点的电势能与它的电荷量的比值,叫做这一点的电势,用ϕ表示。

电势是表征电场中某点能的性质的物理量，仅与电场中某点性质有关，与电场力做功的值及试探电荷的电荷量、电性无关。

(2)定义式: pE q ϕ=(3)单位：电势的单位是伏特（V ），1V=1J/C(4)电势高低与电场线的关系：沿电场线方向，电势降低。
