电机测速

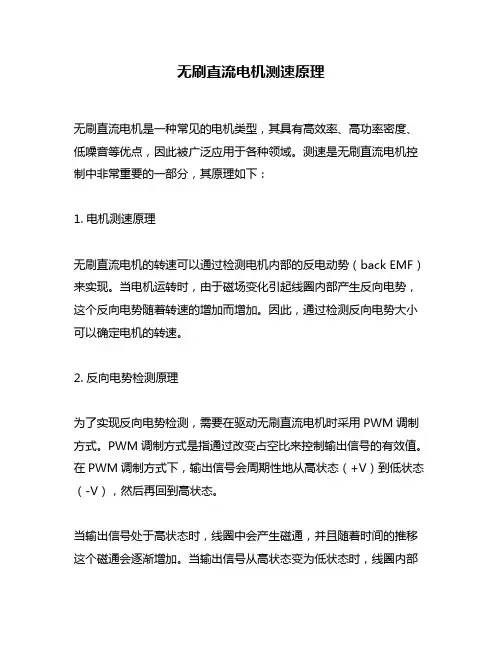

无刷直流电机测速原理无刷直流电机是一种常见的电机类型，其具有高效率、高功率密度、低噪音等优点，因此被广泛应用于各种领域。

测速是无刷直流电机控制中非常重要的一部分，其原理如下：1. 电机测速原理无刷直流电机的转速可以通过检测电机内部的反电动势（back EMF）来实现。

当电机运转时，由于磁场变化引起线圈内部产生反向电势，这个反向电势随着转速的增加而增加。

因此，通过检测反向电势大小可以确定电机的转速。

2. 反向电势检测原理为了实现反向电势检测，需要在驱动无刷直流电机时采用PWM调制方式。

PWM调制方式是指通过改变占空比来控制输出信号的有效值。

在PWM调制方式下，输出信号会周期性地从高状态（+V）到低状态（-V），然后再回到高状态。

当输出信号处于高状态时，线圈中会产生磁通，并且随着时间的推移这个磁通会逐渐增加。

当输出信号从高状态变为低状态时，线圈内部产生的磁通会逐渐减少，同时也会产生反向电势。

反向电势的大小与线圈中的磁通变化率成正比。

3. 反向电势检测电路原理为了实现反向电势检测，需要在无刷直流电机驱动电路中添加一个反向电势检测电路。

该电路包括一个比较器和一个滤波器。

比较器用于将反向电势信号与参考信号进行比较。

参考信号可以是一个固定的阈值，也可以是由微控制器生成的一个可变参考信号。

滤波器用于去除噪声和干扰，以保证检测到的反向电势信号稳定可靠。

常用的滤波器包括低通滤波器和带通滤波器等。

4. 反向电势测速方法通过上述原理和方法，可以实现无刷直流电机的反向电势测速。

具体步骤如下：（1）将PWM调制方式应用到无刷直流电机驱动中；（2）通过比较器将反向电势信号与参考信号进行比较；（3）通过滤波器去除噪声和干扰；（4）根据反向电势信号的大小计算出电机转速。

总之，无刷直流电机测速原理是基于反向电势检测的，通过比较器和滤波器等电路将反向电势信号转换为可靠的转速信号。

这种方法简单、可靠，广泛应用于各种无刷直流电机控制系统中。

电机测速方案1. 引言电机是现代工业中常用的设备之一，其运行状态的监测和测量是非常重要的。

而电机的测速方案，就是用来测量电机转速的一种解决方案。

2. 电机测速原理电机测速的原理可以根据测速方法的不同而有所区别。

这里介绍两种常见的电机测速原理。

2.1. 电机反电势测速原理电机反电势测速是一种基于电磁感应原理的测速方法。

当电机旋转时，其产生的磁场会引起定子绕组中的感应电动势，这个电动势与电机的转速成正比关系。

通过测量电机绕组上的感应电动势，就可以间接地得到电机的转速。

2.2. 光电编码器测速原理光电编码器是一种将机械运动转化为光电信号的装置。

在电机上安装一个光电编码器，通过检测其输出的脉冲信号的频率，就可以得到电机的转速。

3. 电机测速方案根据上述的电机测速原理，可以设计出多种电机测速方案。

下面介绍两种常见的电机测速方案。

3.1. 电机反电势测速方案电机反电势测速方案基于电磁感应原理，其主要步骤如下：1.将电机绕组中的一个相线与一个外部负载电阻相连。

2.通过测量该外部负载电阻上的电压，得到感应电动势的大小。

3.根据感应电动势与转速成正比的关系，计算出电机的转速。

3.2. 光电编码器测速方案光电编码器测速方案是通过光电编码器检测脉冲信号的频率来测量电机转速。

其主要步骤如下：1.在电机轴上安装一个光电编码器，并通过连接线将其与测速仪器相连。

2.测速仪器接收到光电编码器输出的脉冲信号。

3.通过测量脉冲信号的频率，计算出电机的转速。

4. 电机测速应用电机测速方案广泛应用于工业控制领域和工程实践中。

以下是几个电机测速应用的例子：4.1. 机械设备故障诊断电机转速是机械设备故障诊断的重要参数之一。

通过测量电机转速的变化，可以判断设备是否存在故障，并及时进行维修。

4.2. 控制系统反馈在一些需要精确控制的系统中，电机转速是一个重要的反馈信号。

通过测量电机转速，可以对系统进行闭环控制，保证系统的稳定性和精度。

4.3. 电机控制策略优化通过测量电机转速，并结合其他参数，可以对电机控制策略进行优化。

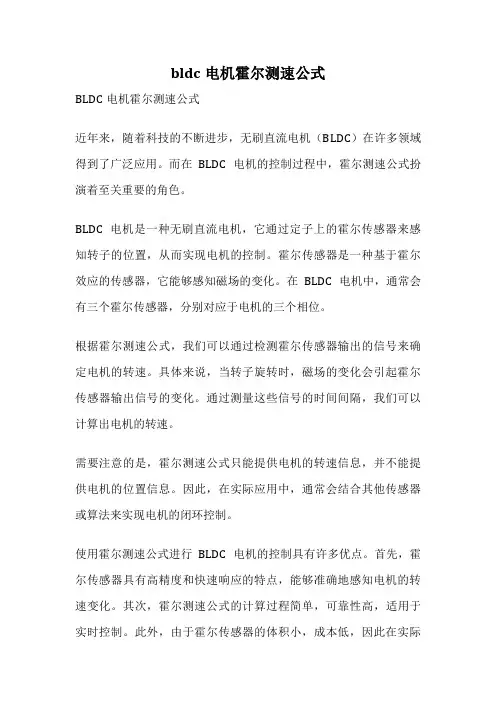

bldc电机霍尔测速公式
BLDC电机霍尔测速公式
近年来，随着科技的不断进步，无刷直流电机（BLDC）在许多领域得到了广泛应用。

而在BLDC电机的控制过程中，霍尔测速公式扮演着至关重要的角色。

BLDC电机是一种无刷直流电机，它通过定子上的霍尔传感器来感知转子的位置，从而实现电机的控制。

霍尔传感器是一种基于霍尔效应的传感器，它能够感知磁场的变化。

在BLDC电机中，通常会有三个霍尔传感器，分别对应于电机的三个相位。

根据霍尔测速公式，我们可以通过检测霍尔传感器输出的信号来确定电机的转速。

具体来说，当转子旋转时，磁场的变化会引起霍尔传感器输出信号的变化。

通过测量这些信号的时间间隔，我们可以计算出电机的转速。

需要注意的是，霍尔测速公式只能提供电机的转速信息，并不能提供电机的位置信息。

因此，在实际应用中，通常会结合其他传感器或算法来实现电机的闭环控制。

使用霍尔测速公式进行BLDC电机的控制具有许多优点。

首先，霍尔传感器具有高精度和快速响应的特点，能够准确地感知电机的转速变化。

其次，霍尔测速公式的计算过程简单，可靠性高，适用于实时控制。

此外，由于霍尔传感器的体积小，成本低，因此在实际
应用中广泛采用。

BLDC电机霍尔测速公式是实现电机控制的重要工具。

通过测量霍尔传感器输出信号的变化，我们可以准确地获取电机的转速信息，从而实现对电机的精确控制。

在今后的发展中，随着科技的不断进步，相信BLDC电机的控制技术会得到进一步的提升，为各行各业带来更多创新和便利。

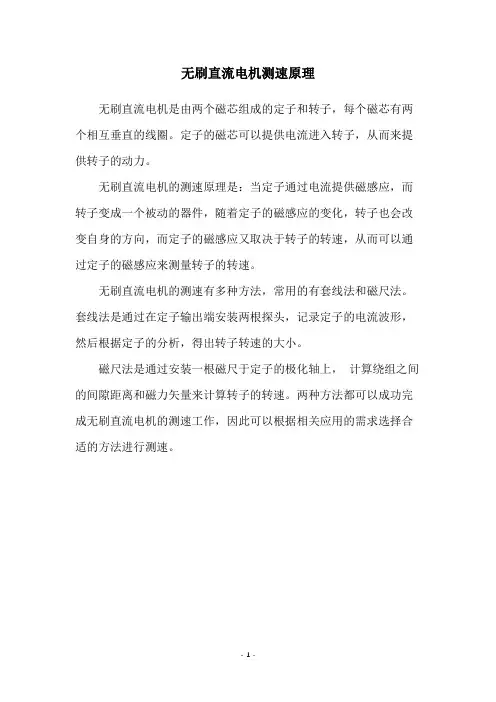

无刷直流电机测速原理
无刷直流电机是由两个磁芯组成的定子和转子，每个磁芯有两个相互垂直的线圈。

定子的磁芯可以提供电流进入转子，从而来提供转子的动力。

无刷直流电机的测速原理是：当定子通过电流提供磁感应，而转子变成一个被动的器件，随着定子的磁感应的变化，转子也会改变自身的方向，而定子的磁感应又取决于转子的转速，从而可以通过定子的磁感应来测量转子的转速。

无刷直流电机的测速有多种方法，常用的有套线法和磁尺法。

套线法是通过在定子输出端安装两根探头，记录定子的电流波形，然后根据定子的分析，得出转子转速的大小。

磁尺法是通过安装一根磁尺于定子的极化轴上，计算绕组之间的间隙距离和磁力矢量来计算转子的转速。

两种方法都可以成功完成无刷直流电机的测速工作，因此可以根据相关应用的需求选择合适的方法进行测速。

- 1 -。

电机速度评测实验报告引言在机械传动系统中，电机的速度是一个重要的参数，它直接影响到整个系统的运行效果及稳定性。

为了评估电机的速度性能，我们进行了速度评测实验。

本实验旨在通过测量电机转速与输入电压之间的关系，分析电机的速度特性。

实验装置和方法实验装置本实验所需的装置如下：1. 直流电机2. 变压器3. 电动机测速仪4. 遥控器5. 示波器6. 计算机实验方法1. 将电机用螺栓固定在实验台上，使其轴线与台面平行。

2. 使用变压器将交流电压转换为直流电压，并通过遥控器调节电压大小。

3. 将电动机测速仪连接到电机上，以获得电机的转速。

4. 将示波器连接到电机的转子上，以测量电机的转速波形。

5. 将计算机连接到电机测速仪和示波器，以记录和分析数据。

实验流程1. 将实验装置连接好，并将电动机测速仪和示波器打开。

2. 将电机轴上的示波器传感器放置到电机转子上，确保传感器与转子的接触良好。

3. 打开计算机软件，开始记录数据。

4. 使用遥控器逐步调节电压大小，从0V增加到最大值，分别记录每个电压下的电机转速。

5. 将记录的数据导出到计算机，进行数据分析。

实验结果我们将记录的数据进行了分析，并绘制了电机转速与输入电压之间的曲线图。

以下是我们的实验结果：从曲线图可以看出，电机的转速随着输入电压的增加而线性增加。

这符合我们对电机速度特性的预期。

同时，我们还计算了电机的转速斜率，即每增加1V电压对应的转速变化。

通过斜率的分析，我们可以了解电机的发力能力以及转速增长的快慢。

结论本实验我们通过测量电机转速与输入电压之间的关系，评估了电机的速度性能。

实验结果表明，电机的转速与输入电压呈线性关系，整体速度特性良好。

通过斜率分析，我们可以进一步了解电机的发力能力和转速增长的快慢。

该实验为电机的速度评测提供了一种有效的方法和实验数据支持。

在实际应用中，可以根据实验结果来调节电机的输入电压，以满足不同转速要求的应用场景。

4562、由DAC0832经功放电路驱动直流电机，计数光电开关通关次数并经过换算得出直流电机的转速，并将转速显示在LED上。

3、G5区的0、1号按键控制直流电机转速快慢， (最大转速≈96r/s，5V，误差±1r/s)六、演示程序(完整程序见目录SPEED);键盘、LED显示子程序请参阅综合实验一.MODEL TINYEXTRN CMD_8279:WORD, DATA_8279:WORDEXTRN Display8:NEAR, SCAN_KEY:NEAR,GetKeyA:NEARPCIBAR1 EQU 14H ;PCI9052 I/O基地址（用于访问局部配置寄存器）PCIBAR3 EQU 1CH ;8位I/O空间基地址(它就是实验仪的基地址,;也为DMA & 32 BIT RAM板卡上的8237提供基地址) PCIIPR EQU 3CH ;IRQ号INTCSR EQU 4CH ;PCI9052 INTCSR地址mask_int_9052 EQU 24HVendor_ID EQU 10EBH ;厂商ID号Device_ID EQU 8376 ;设备ID号VoltageOffset EQU 5 ;0832调整幅度.STACK 200.DATAIO8259_0 DW 00F0HIO8259_1 DW 00F1HRD_IO8259 DW 0000HCon_8253 DW 00E3HT0_8253 DW 00E0HT1_8253 DW 00E1HDA0832 DW 00D0HIO_Bit8_BaseAddress DW ?PCI_IO_BaseAddress0 DW ?PCI_IRQ_NUMBER DB ?INT_MASK DB ?INT_Vector DB ?INT_CS DW ? ;保护原中断入口地址INT_IP DW ?msg0 DB 'BIOS不支持访问PCI $'msg1 DB '找不到Star PCI9052板卡 $'msg2 DB '读PCI9052 I/O基地址时出错$'msg3 DB '读8位I/O空间基地址时出错$'msg4 DB '读IRQ号出错$'buffer DB 8 DUP(0) ;显示缓冲区，8个字节buffer1 DB 8 DUP(0) ;显示缓冲区，8个字节VOLTAGE DB 0 ;转换电压数字量Count DW 0 ;一秒转动次数NowCount DW 0 ;当前计数值kpTime DW 0 ;保存上一次采样时定时器的值bNeedDisplay DB 0 ;需要刷新显示.CODESTART: MOV AX,@DATAMOV DS,AXMOV ES,AXNOPCALL InitPCICALL ModifyAddress ;根据PCI提供的基地址,将偏移地址转化为实地址CALL ModifyVector ;修改中断向量、允许中断MOV bNeedDisplay,1 ;显示初始值MOV VOLTAGE,99H ;初始化转换电压输入值，99H-3.0VMOV Count,0 ;一秒转动次数MOV NowCount,0 ;当前计数值MOV kpTime,0 ;保存上一次采样时定时器的值CALL DAC0832 ;初始D/ACALL Init8253CALL Init8259STIMAIN: CALL IfExitCALL GetKeyA ;按键扫描JNB Main1JNZ Key1Key0: MOV AL,VoltageOffset ;0号键按下，转速提高ADD AL,VOLTAGECMP AL,VOLTAGEJNB Key0_1MOV AL,0FFH ;最大Key0_1: MOV VOLTAGE,AL ;D/ACALL DAC0832JMP Main2Key1: MOV AL,VOLTAGE ;1号键按下，转速降低SUB AL,VoltageOffsetJNB Key1_1XOR AL,AL ;最小Key1_1: MOV VOLTAGE,ALCALL DAC0832 ;D/AJMP Main2Main1: CMP bNeedDisplay,0JZ MAINMOV bNeedDisplay,0 ;1s定时到刷新转速Main2: CALL RateTest ;计算转速/显示JMP MAIN ;循环进行实验内容介绍与测速功能测试;转速测量/显示RateTest: MOV AX,CountMOV BL,10DIV BLCMP AL,0JNZ RateTest1MOV AL,10H ;高位为0，不需要显示RateTest1: MOV buffer,AHMOV buffer+1,ALMOV AL,VOLTAGE ;给0832送的数据AND AL,0FHMOV buffer+4,ALMOV AL,VOLTAGEAND AL,0F0HROR AL,4MOV buffer+5,ALMOV buffer+2,10H ;不显示MOV buffer+3,10HMOV buffer+6,10HMOV buffer+7,10HLEA SI,bufferLEA DI,buffer1MOV CX,8REP MOVSBLEA SI,bufferCALL Display8 ;显示转换结果RETTimer0Int: MOV bNeedDisplay,1MOV AX,NowCountSHR AX,1SHR AX,1MOV Count,AX ;转一圈,产生四个脉冲,Count = NowCount/4MOV NowCount,0RETIntProc: PUSH AXPUSH DXCALL ClearIntMOV DX,RD_IO8259IN AL,DXIN AL,DX ;判断由哪个中断源引起的中断CMP AL,08HJNZ IntProc1CALL Timer0IntJMP IntProc2IntProc1: CMP AL,0FHJNZ IntProc2CALL CountIntIntProc2: MOV DX,IO8259_0MOV AL,20HOUT DX,ALPOP DXPOP AXIRETCountInt: MOV DX,Con_8253MOV AL,40HOUT DX,AL ;锁存MOV DX,T1_8253IN AL,DXMOV AH,ALIN AL,DXXCHG AL,AH ;T1的当前值XCHG AX,kpTimeSUB AX,kpTimeCMP AX,100JB CountInt1 ;前后二次采样时间差小于100，判断是干扰INC NowCountCountInt1: RETInit8253 PROC NEARMOV DX,Con_8253MOV AL,34HOUT DX,AL ;计数器T0设置在模式2状态,HEX计数MOV DX,T0_8253MOV AL,12HOUT DX,ALMOV AL,7AHOUT DX,AL ;CLK0=31250Hz,1s定时MOV DX,Con_8253MOV AL,74HOUT DX,AL ;计数器T1设置在模式2状态,HEX计数MOV DX,T1_8253MOV AL,0FFHOUT DX,ALMOV AL,0FFHOUT DX,AL ;作定时器使用RETInit8253 ENDPInit8259 PROC NEARMOV DX,IO8259_0MOV AL,13HOUT DX,ALMOV DX,IO8259_1MOV AL,08HOUT DX,ALMOV AL,09HOUT DX,ALMOV AL,7EHOUT DX,ALRETInit8259 ENDP;数模转换，A-转换数字量DAC0832 PROC NEARMOV DX,DA0832MOV AL,VOLTAGEOUT DX,ALRETDAC0832 ENDP;IfExit、InitPCI、ModifyAddress、ModifyVector、ClearInt、Exit子程序请参阅8259实验END START七．实验扩展及思考题实验内容：在日光灯或白炽灯下，将转速调节到25、50、75，观察转盘有什么现象出来。

一、实训目的通过本次实训，使学生了解直流电机测速的基本原理，掌握直流电机测速仪的设计与制作方法，提高学生的动手能力和创新意识。

同时，培养学生的团队合作精神和严谨的科学态度。

二、实训内容1. 直流电机测速原理直流电机测速是通过测量电机转动时产生的电压信号，从而确定电机的转速。

常用的测速方法有电磁测速、光电测速和霍尔元件测速等。

本次实训采用霍尔元件测速方法。

2. 直流电机测速仪的设计与制作（1）电路设计直流电机测速仪的电路主要由以下几个部分组成：电源模块、霍尔元件模块、放大电路模块、滤波电路模块、A/D转换模块、单片机控制模块和显示模块。

（2）硬件制作根据电路设计，制作电路板，焊接各个元件，连接好电路。

（3）软件编程编写单片机控制程序，实现以下功能：1）采集霍尔元件输出的电压信号；2）将电压信号转换为转速值；3）将转速值显示在LCD屏幕上；4）通过红外遥控器控制测速仪的开关和转速设定。

3. 实验步骤（1）组装测速仪按照电路图组装好测速仪，确保各个元件焊接牢固，电路连接正确。

（2）调试测速仪将组装好的测速仪接入电源，调试各个模块，确保电路正常工作。

（3）测试测速仪将测速仪与待测电机连接，通过红外遥控器控制测速仪的开关和转速设定，观察LCD屏幕上显示的转速值是否准确。

三、实训结果与分析1. 实验结果本次实训成功制作了一台直流电机测速仪，通过测试，测速仪能够准确测量电机的转速，满足实验要求。

2. 结果分析（1）电路设计合理，元件选择合适，电路连接正确，确保了测速仪的正常工作。

（2）软件编程实现功能完善，能够满足实验要求。

（3）测速仪具有较好的稳定性和抗干扰能力。

四、实训总结1. 通过本次实训，使学生掌握了直流电机测速的基本原理和测速仪的设计与制作方法。

2. 提高了学生的动手能力和创新意识，培养了团队合作精神和严谨的科学态度。

3. 深化了对电子电路、单片机编程和传感器应用等课程知识的理解。

五、实训体会1. 在实训过程中，认真对待每一个环节，确保电路连接正确，编程无误。

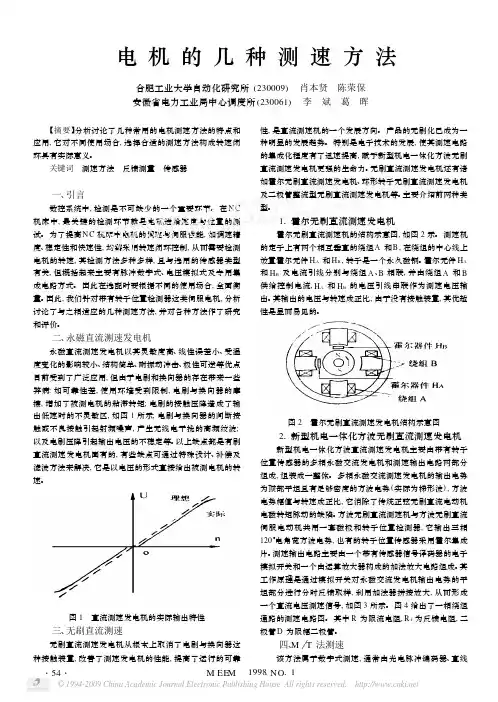

电机的几种测速方法合肥工业大学自动化研究所(230009)　肖本贤　陈荣保安徽省电力工业局中心调度所(230061)　李　斌　葛　晖 【摘要】分析讨论了几种常用的电机测速方法的特点和应用,它对不同使用场合,选择合适的测速方法构成转速闭环具有实际意义。

关键词　测速方法　反馈测量　传感器一、引言数控系统中,检测是不可缺少的一个重要环节。

在N C 机床中,最关键的检测环节就是电机进给速度与位置的测试。

为了提高N C 机床中电机的调速与伺服性能,如调速精度、稳定性和快速性,均需采用转速闭环控制,从而需要检测电机的转速,其检测方法多种多样,且与选用的传感器类型有关,但概括起来主要有脉冲数字式、电压模拟式及专用集成电路方式。

因此在选配时要根据不同的使用场合,全面衡量。

因此,我们针对带有转子位置检测器这类伺服电机,分析讨论了与之相适应的几种测速方法,并对各种方法作了研究和评价。

二、永磁直流测速发电机永磁直流测速发电机以其灵敏度高、线性误差小、受温度变化的影响较小、结构简单、耐振动冲击、极性可逆等优点目前受到了广泛应用,但由于电刷和换向器的存在带来一些弊病:如可靠性差,使用环境受到限制,电刷与换向器的摩擦,增加了被测电机的粘滞转矩;电刷的接触压降造成了输出低速时的不灵敏区,如图1所示;电刷与换向器的间断接触或不良接触引起射频噪声,产生无线电干扰的高频纹波;以及电刷压降引起输出电压的不稳定等。

以上缺点都是有刷直流测速发电机固有的,有些缺点可通过特殊设计、补偿及滤波方法来解决,它是以电压的形式直接给出被测电机的转速。

图1　直流测速发电机的实际输出特性三、无刷直流测速无刷直流测速发电机从根本上取消了电刷与换向器这种接触装置,改善了测速发电机的性能,提高了运行的可靠性,是直流测速机的一个发展方向。

产品的无刷化已成为一种明显的发展趋势。

特别是电子技术的发展,使其测速电路的集成化程度有了迅速提高,赋予新型机电一体化方波无刷直流测速发电机更强的生命力。

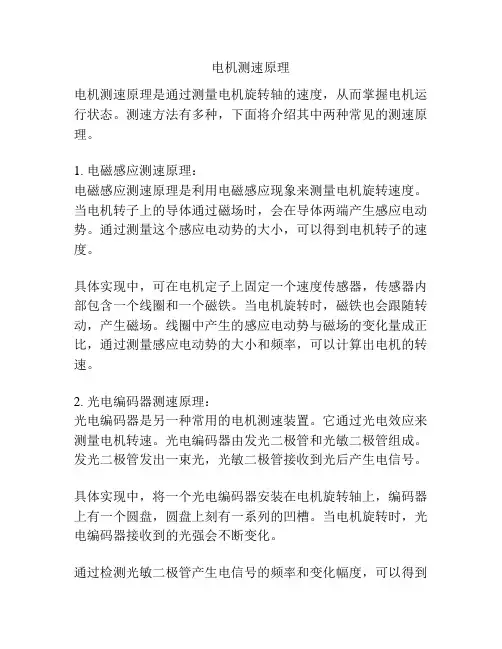

电机测速原理
电机测速原理是通过测量电机旋转轴的速度，从而掌握电机运行状态。

测速方法有多种，下面将介绍其中两种常见的测速原理。

1. 电磁感应测速原理：
电磁感应测速原理是利用电磁感应现象来测量电机旋转速度。

当电机转子上的导体通过磁场时，会在导体两端产生感应电动势。

通过测量这个感应电动势的大小，可以得到电机转子的速度。

具体实现中，可在电机定子上固定一个速度传感器，传感器内部包含一个线圈和一个磁铁。

当电机旋转时，磁铁也会跟随转动，产生磁场。

线圈中产生的感应电动势与磁场的变化量成正比，通过测量感应电动势的大小和频率，可以计算出电机的转速。

2. 光电编码器测速原理：
光电编码器是另一种常用的电机测速装置。

它通过光电效应来测量电机转速。

光电编码器由发光二极管和光敏二极管组成。

发光二极管发出一束光，光敏二极管接收到光后产生电信号。

具体实现中，将一个光电编码器安装在电机旋转轴上，编码器上有一个圆盘，圆盘上刻有一系列的凹槽。

当电机旋转时，光电编码器接收到的光强会不断变化。

通过检测光敏二极管产生电信号的频率和变化幅度，可以得到
电机的转速。

通常，一圈圆盘上的凹槽数量已知，因此可以通过计算脉冲信号的频率和圆盘一周的凹槽数量，来确定电机的转速。

这些是电机测速的两种常见原理，通过这些原理可以实现对电机转速的准确测量和监控。

步进电机测速实验报告步进电机是一种特殊的电动机，它的转动步进角度是固定的。

步进电机广泛应用于各种领域，例如打印机、机床和机器人等。

因为步进电机的步进角度与控制信号的脉冲数是线性相关的，因此步进电机的速度控制通常是通过控制脉冲数来实现的。

本实验旨在通过实际测速来验证步进电机速度与脉冲数之间的关系。

二、实验原理步进电机的角速度与脉冲频率之间存在一定的对应关系，通常可以使用脉冲频率来控制步进电机的转动速度。

步进电机的转速可以通过计算单位时间内的脉冲数来间接得到。

实验设备：步进电机、恒流驱动器、信号发生器、数显频率计、示波器等。

步进电机的测速实验流程如下：1. 连接步进电机与恒流驱动器，保证电机正常工作。

2. 设置信号发生器的频率、占空比以及信号发生模式，保证输出脉冲信号的稳定性和精确性。

3. 将信号发生器的输出信号连接到恒流驱动器的脉冲输入端，通过改变脉冲频率来控制步进电机的转速。

4. 使用示波器观察步进电机的转动状态，确定电机的运动是否正常。

5. 连接数显频率计到电机驱动器的输出端，设置合适的测量范围和触发模式，测量电机的转速。

6. 记录测量数据，通过分析数据得出步进电机转速与脉冲频率的对应关系。

三、实验过程1. 搭建实验电路，并接通电源，保证电机和仪器处于正常工作状态。

2. 设置信号发生器的频率和占空比，将输出信号接入恒流驱动器的脉冲输入端。

3. 观察步进电机的转动状态，调整信号发生器的频率，使电机转动稳定。

4. 连接数显频率计到电机驱动器的输出端，设置适当的量程和触发模式。

5. 测量步进电机的转速，在不同的频率下进行多次测量，得到数据。

6. 统计测量数据，分析步进电机转速与脉冲频率之间的关系。

四、实验结果根据实验测量数据，将步进电机的转速与信号发生器的频率进行对比，得到如下关系：脉冲频率(f) 转速(转/分钟)100 300200 600300 900400 1200500 1500五、实验分析通过实验数据的分析可以得到步进电机转速与信号发生器脉冲频率之间存在线性关系。

测速电机的工作原理
测速电机是一种特殊类型的电机，它的主要功能是用来测量物体或系统的转速。

它与一般的电机相比，在结构和工作原理上有一些差别。

测速电机通常由一个电动机和一个测速装置组成。

电动机是用来驱动测速装置的，测速装置则可以根据电动机的转速来测量物体或系统的实际转速。

测速电机的工作原理可以分为以下几个步骤：
1. 电源供电：测速电机首先需要接受电源的供电，以便提供所需的动力。

2. 电机启动：电源提供的电流使得电机的线圈产生磁场，将电机转子带动旋转。

3. 转速测量：测速装置通过某种方式将电动机的转速转换为电信号进行测量。

常见的测速装置包括光电编码器、霍尔传感器等。

4. 转速反馈：测速装置将测量到的转速信号反馈给电动机，使电动机能够根据实际转速进行调整。

5. 控制和调节：测速电机可以根据转速信号来调整电动机的转速，从而达到控制和调节的目的。

例如，根据需要可以增加或减小电动机的电流，来实现转速的增加或减小。

通过上述步骤，测速电机可以准确地测量物体或系统的转速，并根据需要进行调节。

测速电机在许多应用领域中都有广泛的应用，例如汽车、机械设备、航空航天等。

电机测速方案引言电机测速是工程领域中常用的技术之一，用于测量电机的转速。

在很多应用中，准确地获得电机的转速信息对操作和控制电机至关重要。

本文将介绍几种常见的电机测速方案，包括：脉冲计数法、霍尔传感器测速法和反电势测速法。

1. 脉冲计数法脉冲计数法是一种直接测量电机转速的方法，它基于电机转子上的一个装置，通常是一个光电传感器或磁性传感器，用于检测转子上的特定标记或轨迹。

该装置发出一个脉冲信号每当转子经过一个标记或轨迹。

脉冲计数法的测速原理非常简单，通过统计每个时间段内的脉冲数量，可以计算出电机的转速。

计算转速的方法可以是简单的计数频率，即脉冲数除以时间；也可以采用更高级的算法，如利用滑动窗口计算平均值，以减少测量误差。

脉冲计数法的优点是测量过程简单，成本低廉。

但是它也有一些局限性，比如只能测量触发信号的次数，不能实时获取转速变化的细节，以及对于高速转动的电机可能无法实时处理大量的脉冲信号。

2. 霍尔传感器测速法霍尔传感器测速法是一种基于霍尔效应的测速方法。

霍尔效应是描述电流通过导体时受到的磁场影响的现象，利用霍尔传感器可以检测到电机转子旋转时的磁场变化。

这种变化可以转换成电压信号来测量转速。

在应用中，霍尔传感器通常放置在电机的固定部分上，而磁场源则装在电机转子上。

当转子旋转时，霍尔传感器会生成一个脉冲信号，其频率与转速成正比。

通过检测和计数脉冲信号，可以计算出电机的转速。

霍尔传感器测速法的优点是能够实时获取转速变化的信息。

此外，它也可以检测电机的方向变化，因为脉冲信号的相位变化可以指示电机的转动方向。

然而，对于某些电机，特别是低速转动的电机，使用霍尔传感器可能会面临信号噪声和分辨率不够的问题。

3. 反电势测速法反电势测速法是一种利用电机的反电势信号来测量转速的方法。

反电势是电机自身在运行中产生的电动势，它与电机转速成正比。

通过测量反电势的大小，可以推算出电机的转速。

在实际应用中，反电势信号通常是由电机定子上的绕组产生的。

电机测速方法
电机测速方法
一: 常用测速电机
1、数字式电机测速仪：它可以将被测轴的转速经过传感器直接转换成一个数字显示值，比较容易阅读，可以测量不同类型的电机。

2、指针式电机测速仪：它可以将被测轴的转速经过传感器转换成一个指针显示的值，准确度较高，但只能测量一种类型的电机，稳定性较差。

3、正反向测速仪：它可以测量被测电机在正向和反向两个方向的转速，准确度较高，稳定性较好，但只限于某一种类型的电机使用。

二：测速原理
测速原理主要根据电机的转速来计算电机的转速，该原理主要利用电机的转速经过传感器转换成一个数字显示值或指针显示的值的
原理。

此外，还可以利用磁铁、光缆和编码器等作为传感器的原理来测量电机的转速力。

三：测速步骤
1、准备测试仪器：首先要准备好测速仪，并按照使用说明书的步骤配置好测速仪，以测试要求的准确度与精度来设置测速仪；
2、准备被测物体：将被测物体固定在测速仪上，并将电源线和控制线接好；
3、设置测速仪：根据被测物体的规格参数来设置测速仪，以测试要求的准确度与精度来设置测速仪；
4、启动测速仪，摆动电机：按下启动键后，摆动电机，运转到设定的转速；
5、检查结果：检查测速仪的显示值，是否和要求的精度和准确度一致，如不一致则修改测速仪的参数，重新测试。

电机速度测量基本原理角速度度测量时空间物体运动（平动、转动）参数测量的重要一方面，是衡量和控制电机运动的最重要的参数。

根据角度、角速度、角加速度之间的微分关系，任何能够测量角度、角加速的方法都可以用于测量角速度。

角度、角速度、角加速度之间的关系下面介绍几种常用的测量角度速度的方法原理。

一、使用角度传感器测速A. 光电码盘：这种形式采用在电机同轴，或者传动轴上安装同步转动的码盘，利用光电管检测码盘转动，输出与转动角度成正比的脉冲个数。

有增量式和绝对式码盘之分。

常用到的是将码盘与光电检测传感器集成在一起的传感器，可以直接连接单片机IO口或者定时器端口。

光电编码角度传感器增量式角度码盘输出信号包括有两路A，B两路正交的脉冲信号和零位Z信号，通过单片机的正交编码定时器可以方便进行正反转向角度测量。

对于智能车竞速比赛，通常只有正向速度，所以也可以仅仅使用一路脉冲信号完成速度测量。

具体测量硬件和软件内容以后会另文介绍。

B. 霍尔传感器这种角度传感器分为两大类，一类使用开关型霍尔传感器，直接测量电机同轴的永磁铁的极对数，输出相应的开关脉冲。

另外一类是使用模拟型霍尔元器件测量电机同轴永磁铁的磁场方向角度。

开关型霍尔速度传感器由于永磁铁磁极个数无法制作很多，所以通常开关型霍尔速度传感器需要配合着减速器来增加对于输出角度测量精度。

使用特殊半月形圆形磁铁与能够测量两个正交方向磁场强度的霍尔器件配合，可以计算出磁场的角度。

通常这类传感器是将霍尔器件、信号调理电路以及数字信号处理电路都集成在一起，可以直接输出SPI、I2C等接口形式的数字角度数据。

这类编码器通常可以达到每周12bit的分辨率。

模拟型霍尔角度传感器为了兼容光电码盘，这类传感器芯片还会输出增量脉冲信号。

C.电磁感应式有一类采用直流发电机原理形式的感应角速度传感器，它直接输出与转速成正比的直流电压信号。

另外一类则采用则采用同步感应器原理的角度传感器。

角度感应同步器由于电磁感应可以获得与位置相关的相位信息，所以这类感应同步器比光电码盘更高的空间分辨率。

什么是测速电机？应用领域有哪些？什么是速度测量电机?速度测量电机是一种特殊的电机，主要用于测量和控制电机的转速。

它通常由电机和驱动仪表组成，驱动仪表通常由霍尔元件、磁传感器元件或光电传感器组成。

转速表电机用于引起发动机位置、转速和转速的变化。

通过测量电机转速，控制系统能够准确地检测电机的运动状态，从而实现精确的控制和控制。

速度测量表电机是一种将电能转换为机械能的旋转电机。

他利用电磁感应定律和洛伦兹的工作能力。

速度测量电动机的应用领域有哪些?速度测量电机广泛应用于工业自动化控制的各个领域，如驱动机器人、机械制造、流体管理、液压运输、纺织化学、医疗设备、风力发电和切割设备，尤其是需要精确速度和位置控制的系统。

它具有效率、准确性和可靠性，为工业生产提供了极大的舒适性和优势。

此外，速度测量电机还具有噪音低、易于维护、使用寿命长的优点，深受行业和用户的赞赏。

速度测量电机的主要部件是发动机和转速表。

通常，直流和交流电机通过直接控制旋转角度和速度来进行机械运动。

速度测量电机可以是机械的、电磁的或光电的，它可以通过检测转子速度来恢复和控制电机的输出功率。

原则上，当电流流过雪地线圈时，线圈内部的磁场会产生扭矩，驱动转子旋转。

在转子旋转过程中，会产生感应电机力，从而使感应电流流过雪地摩托。

磁场与雪地摩托车内部的磁场相互作用，因此洛伦兹力继续使转子旋转。

重复此过程，直到速度和功率达到稳定状态。

由于测速电机的工作原理与其他发动机相似，因此速度测量电机在实践中的发展主要集中在RPM发动机和计数器上。

控制系统可以基于各种控制芯片，如微控制器、自动机和计算机。

PID控制算法能够精确控制调速电机的输出功率、速度和扭矩。

该速度测量电机可用于激光测速、霍尔效应和电压测量，以获得更准确的测速结果。

简而言之，速度测量电机是一种重要的旋转电机，广泛应用于工业自动化和能源领域。

通过设计精确的控制系统和速度计，速度测量电机可以实现高效的旋转控制和稳定的运动，从而促进更智能、更高效的工业生产和能源使用。

测速电机的工作原理及用途测速电机是一种用于测量物体速度的设备，它的工作原理和用途是什么呢？下面我们来详细了解一下。

测速电机是一种将电能转化为机械能的电动机，它通过电磁感应的原理来测量物体的速度。

测速电机通常由电磁铁、转子、传感器等组成。

当电磁铁通电时，会产生磁场，而物体的速度会影响磁场的变化。

传感器可以感知这种变化，并将其转化为电信号，从而实现对物体速度的测量。

测速电机主要通过测量物体在单位时间内通过的位移来计算速度。

具体来说，传感器会感知到转子的位置变化，然后将这些信息转化为电信号。

根据信号的变化，测速电机可以精确测量出物体的速度。

在实际应用中，测速电机通常与控制系统相结合，用于控制物体的运动速度。

测速电机有着广泛的应用领域。

首先，它可以用于工业生产中的生产线上，用于测量物体的运动速度，从而实现对生产过程的控制和优化。

其次，测速电机还可以应用于交通运输领域，用于测量车辆的速度，从而帮助交通管理部门进行交通流量统计和交通管制。

此外，测速电机还可以应用于医疗设备、航空航天等领域，用于测量和控制物体的运动速度。

测速电机的工作原理和用途使得它在现代社会中发挥着重要的作用。

它不仅能够准确测量物体的速度，还可以通过与控制系统的结合实现对物体速度的调节和控制。

这对于提高生产效率、保障交通安全以及优化各种运动系统的运行都有着重要意义。

测速电机是一种通过电磁感应的原理来测量物体速度的设备。

它的工作原理是将电能转化为机械能，并利用传感器感知物体速度的变化，从而实现对物体速度的测量。

测速电机在工业生产、交通运输、医疗设备等领域都有着广泛的应用，它的出现和应用为现代社会的发展和进步做出了重要贡献。

电机测速原理电机测速是指利用电机自身的运动特性来实现测速的一种方法。

在工业自动化控制系统中，电机测速是非常重要的，它可以帮助我们实时监测电机的转速，从而控制电机的运行状态。

本文将介绍电机测速的原理及其常见的测速方法。

首先，我们来了解一下电机测速的原理。

电机测速的原理主要是利用电机转子的运动特性来推导出电机的转速。

电机的转子在运动过程中会产生一定的信号，比如脉冲信号、霍尔信号等，这些信号可以反映出电机的运动状态，通过对这些信号的处理，我们就可以得到电机的转速信息。

接下来，我们将介绍几种常见的电机测速方法。

第一种是脉冲计数法，这种方法是通过对电机输出的脉冲信号进行计数，从而得到电机的转速。

脉冲计数法简单直观，但需要考虑脉冲信号的稳定性和计数的准确性。

第二种是霍尔传感器测速法，霍尔传感器可以检测电机转子的磁场变化，从而得到电机的转速信息。

这种方法具有高精度和稳定性，适用于对转速要求较高的场合。

第三种是编码器测速法，编码器可以输出高精度的位置信号，通过对位置信号的处理，可以得到电机的转速信息。

编码器测速法适用于对转速要求非常高的场合，但成本较高。

除了以上介绍的几种方法，还有其他一些电机测速的方法，比如频率测速法、振动测速法等。

这些方法各有特点，可以根据具体的应用场合选择合适的测速方法。

总的来说，电机测速是工业自动化控制系统中非常重要的一环，它可以帮助我们实时监测电机的运行状态，保证电机的正常运行。

通过对电机的转子运动特性的分析，我们可以得到电机的转速信息，从而实现电机测速。

不同的测速方法各有特点，可以根据具体的应用场合选择合适的方法。

希望本文对大家了解电机测速原理有所帮助。

光耦电机测速原理1. 引言电机是现代工业中不可或缺的重要设备之一，在许多领域广泛应用。

而电机的运行状态监测对于确保设备的正常工作以及提高生产效率至关重要。

其中，电机测速是电机监测的重要指标之一，而光耦电机测速原理是一种常见且常用的测速方式。

本文将深入探讨光耦电机测速原理。

2. 光耦电机测速原理概述光耦电机测速原理是利用光电传感器和发光二极管（LED）的工作原理来测量电机的转速。

光耦件通常包括一个光电二极管和一个光敏三极管。

当光照射到光敏三极管上时，光电二极管产生电流，并通过电路进行信号放大和处理，最终得到电机的转速信息。

3. 光耦电机测速原理详解3.1 光电二极管的工作原理光电二极管是一种可以将光能转化为电能的器件。

它由一个P型半导体和一个N型半导体组成，当外界光照射到光电二极管上时，光子能量被电子吸收，电子获得足够的能量跃迁到与其价带相同的导带中，从而形成电流。

3.2 光敏三极管的工作原理光敏三极管是一种利用光辐射的能量来改变电流放大倍数的器件。

它主要由PNP或NPN三极管构成。

当光照射到光敏三极管的基极区时，光子能量被电子吸收，使得三极管的电流放大倍数发生变化。

3.3 光耦电机测速原理的实现在光耦电机测速原理中，发光二极管发出光照射到反射式编码器上，反射式编码器上的透光孔会根据电机的转速而改变通光比例。

光照射到透光孔上的光线被反射，然后通过光敏三极管接收。

光耦电路会将接收到的光敏三极管输出信号转换为电流，并放大和处理获得电机的转速信号。

4. 光耦电机测速原理的优点和应用场景4.1 优点•光耦电机测速原理结构简单、安装方便。

•光电器件具有快速响应、高分辨率、稳定性好的特点。

•光电传感器可靠性高，使用寿命长。

4.2 应用场景•工业自动化领域中的电机控制系统。

•电动车辆中的电动机转速监测。

•家电中的电机转速检测。

5. 光耦电机测速原理的改进和发展随着科技的发展和应用需求的增加，光耦电机测速原理也在不断改进和发展。

测量电机转速的四种方法
1、光反射法
即在电机转动部分画一条白线，用一束坚强的光进行照射，使用光电元件检测反光，形成脉冲信号，在一定时间内对脉冲进行计数，就可以换算出电机转速。

2、磁电法
即在电机转动部分固定一块磁铁，在磁铁运动轨迹的圆周外缘设一线圈，电机转动时线圈会产生感应脉冲电压，在一定时间内对脉冲进行计数，就可以换算出电机转速。

3、光栅法
即在电机转动轴上固定一圆盘，圆盘上可有通光槽，在圆盘两侧设置发光元件和受光元件，电机转动时，受光元件周期性受到光照，产生电脉冲，在一定时间内对脉冲进行计数，就可以换算出电机转速。

4、霍尔开关检测法
即在电机转动部分固定一块磁铁，在磁铁运动轨迹的圆周外缘设一霍尔开关，电机转动时霍尔开关周期性感应磁力线，产生脉冲电压，在一定时间内对脉冲进行计数，就可以换算出电机转速。

测电机的转速：要求精度不高的用霍尔传感器。

工作原理：利用圆周率测速。

为达到旋转平衡，用三个磁铁，两个磁铁之间是120度，然后用单极霍尔开关，霍尔开关效应三次，即代表旋转一圈，要测速只需计霍尔开关次数就行。

要求精度高的可以用编码器，可以把电机转一圈分解出上万个脉冲，计算脉冲周期就能得到转速。

用接近开关测电机速度
电机的速度大概是600rpm，在电机输出轴端安装一个光电接近开关，电机每转一圈输出一个脉冲信号给plc的输入点i0.0，用i0.0的上升沿和加一计数器来计数脉冲，我想问例如我要检测10s的脉冲数，怎么在编程中实现，又怎么转换成速度显示
最佳答案
给个思路：
1、在ob1中对计数脉冲进行计数，比如存储到mw0（计数值）
2、设置ob35循环中断的循环时间为10s，并在ob35中将mw0的值保存到mw2（10s内计数值）
3、然后再在ob35中将mw2清零，这样在下一个10s 时间到后，就会得到下一个10s的计数值，这样循环下去，每次得到的mw2的值即为10s内的脉冲数。

4、根据mw2的值我们可以计算脉冲频率，即频率=mw2/10(1s的脉冲数)，这时根据得到的频率值合每圈的脉冲数就可以计算出转速了。

转速=60×频率/编码器每圈脉冲个数。
