钢与混凝土组合梁

钢混凝土组合梁的概念钢混凝土组合梁是由钢材和混凝土两种材料组合而成的一种结构梁。

钢混凝土组合梁的构造形式主要是将钢材和混凝土分别进行布置，使它们的特点互补，并使结构体系具有更优化的力学性能。

本文将从钢混凝土组合梁的概念、组成材料、优点及应用等方面展开论述。

钢混凝土组合梁的组成材料包括钢材和混凝土，它们各自具有不同的特点和性能。

钢材具有良好的延伸性、可塑性和抗拉性能，能够承受较大的拉力；而混凝土则具有良好的抗压性能，能够承受较大的压力。

通过将两种材料结合起来，钢混凝土组合梁的弯曲性能得到了优化，同时还能够提高梁的承载能力和抗震性能。

钢混凝土组合梁的优点主要体现在以下几个方面。

首先，它能够充分发挥钢材和混凝土的优点，兼顾了钢结构和混凝土结构的特点，大大提高了结构的整体性能。

其次，由于混凝土的抗压性能较好，钢混凝土组合梁在受力时能够充分发挥混凝土的抗压能力，减小了钢材的受力范围，从而降低了钢材的使用量。

此外，钢混凝土组合梁还具有施工方便、经济性好、耐久性高等优点，因此得到了广泛的应用。

钢混凝土组合梁在实际工程中有着丰富的应用。

首先，在建筑领域，钢混凝土组合梁常用于大跨度建筑和高层建筑的结构设计中。

由于钢混凝土组合梁具有较高的承载能力和抗震性能，能够满足大跨度结构的要求，因此得到了广泛的应用。

其次，在桥梁工程中，钢混凝土组合梁也被广泛应用于桥梁梁面的设计中。

由于钢混凝土组合梁具有较好的耐久性和抗腐蚀性能，能够适应各种恶劣的自然环境，因此在桥梁工程中的应用十分广泛。

钢混凝土组合梁在实际工程中的设计和施工过程需要注意一些关键技术。

首先，在梁的设计过程中，需要合理确定钢材和混凝土的布置方式、尺寸和截面形状。

其次，在施工过程中，需要保证钢材和混凝土之间的良好粘结和协同工作。

此外，还需要注意钢材和混凝土在使用过程中的变形和应力分布情况，以保证梁的整体性能。

因此，在钢混凝土组合梁的设计和施工过程中，需要充分考虑各个方面的因素，最大程度地发挥钢混凝土组合梁的优点。

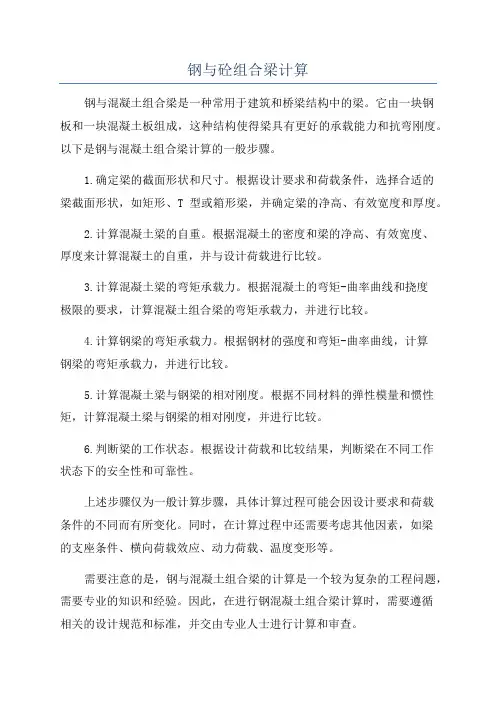

钢与砼组合梁计算钢与混凝土组合梁是一种常用于建筑和桥梁结构中的梁。

它由一块钢板和一块混凝土板组成，这种结构使得梁具有更好的承载能力和抗弯刚度。

以下是钢与混凝土组合梁计算的一般步骤。

1.确定梁的截面形状和尺寸。

根据设计要求和荷载条件，选择合适的梁截面形状，如矩形、T型或箱形梁，并确定梁的净高、有效宽度和厚度。

2.计算混凝土梁的自重。

根据混凝土的密度和梁的净高、有效宽度、厚度来计算混凝土的自重，并与设计荷载进行比较。

3.计算混凝土梁的弯矩承载力。

根据混凝土的弯矩-曲率曲线和挠度极限的要求，计算混凝土组合梁的弯矩承载力，并进行比较。

4.计算钢梁的弯矩承载力。

根据钢材的强度和弯矩-曲率曲线，计算钢梁的弯矩承载力，并进行比较。

5.计算混凝土梁与钢梁的相对刚度。

根据不同材料的弹性模量和惯性矩，计算混凝土梁与钢梁的相对刚度，并进行比较。

6.判断梁的工作状态。

根据设计荷载和比较结果，判断梁在不同工作状态下的安全性和可靠性。

上述步骤仅为一般计算步骤，具体计算过程可能会因设计要求和荷载条件的不同而有所变化。

同时，在计算过程中还需要考虑其他因素，如梁的支座条件、横向荷载效应、动力荷载、温度变形等。

需要注意的是，钢与混凝土组合梁的计算是一个较为复杂的工程问题，需要专业的知识和经验。

因此，在进行钢混凝土组合梁计算时，需要遵循相关的设计规范和标准，并交由专业人士进行计算和审查。

总结起来，钢与混凝土组合梁的计算过程涉及到多个步骤，其中包括梁的截面形状和尺寸的确定、混凝土梁和钢梁的弯矩承载力的计算、相对刚度的比较以及梁的工作状态的判断。

这些步骤需要考虑到设计要求和荷载条件的不同，并且需要遵循相关的设计规范和标准进行计算。

在进行钢与混凝土组合梁计算时，应该委托专业人士进行计算和审查，以确保梁的安全性和可靠性。

1.钢-砼组合梁（1）钢一混凝土组合梁的构成在城市桥梁工程中，钢-混凝土组合梁一般用于大跨径或较大跨径的桥梁结构，目的是减轻结构自重，尽量减少施工对现况交通与周边环境的影响。

①钢-砼组合梁一般由钢梁和钢筋混凝土桥面板两部分组成。

钢梁由工字型截面或槽型截面构成，钢梁之间设横梁（横隔梁），有时在横梁之间还设小纵梁。

钢梁上浇筑预应力钢筋混凝土。

在钢梁与钢筋混凝土板之间设剪力连接件，二者共同工作。

对于连续梁，可在负弯距区施加预应力或通过“强迫位移法”调整负弯距区内力。

②钢-混凝土组合梁施工流程一般为：钢梁预制并焊接剪力连接件→架设钢梁→安装梁（横隔梁）及小纵梁（有时不设小纵梁）→安装预制混凝土板并浇筑接缝混凝土或支搭现浇混凝土桥面板的模板并铺设钢筋→现浇砼→养护→张拉预应力束→拆除临时支架或设施。

③钢梁的架设方法一般在设计时已考虑好，因此钢梁安装应按施工图进行。

（2）安装方法钢梁工地安装，根据跨径大小、河流情况、交通情况和起吊能力选择安装方法。

城区内常用架设方法有以下几种：白行式吊机整孔架设法、门架吊机整孔架设法、支架架设法、缆索吊机拼装架设法、悬臂拼装架设法、拖拉架设法等。

（3）安装前检查①钢梁安装前应对临时支架、支承、吊机等临时结构和钢梁结构本身在不同受力状态下的强度、刚度及稳定性进行验算。

②应对桥台、墩顶顶面高程、中线及各孔跨径进行复测，误差在允许偏差范围内方可安装。

③应按照构件明细表，核对进场的构件、零件，查验产品出厂合格证及材料的质量证明书。

（4）安装要点①钢梁安装过程中，每完成一节段应测量其位置、标高和预拱度，不符合要求应及时调整。

②钢梁杆件工地焊缝连接，应按设计的顺序进行。

无规定时，焊接顺序宜为纵向从跨中向两端、横向从中线向两侧对称进行。

③钢梁采用高强螺栓连接前，应复验摩擦面的抗滑移系数。

高强螺栓连接前，应按出厂批号，每批抽验不小于8套扭矩系数。

穿人孔内应顺畅，不得强行敲人。

穿人方向应全桥一致。

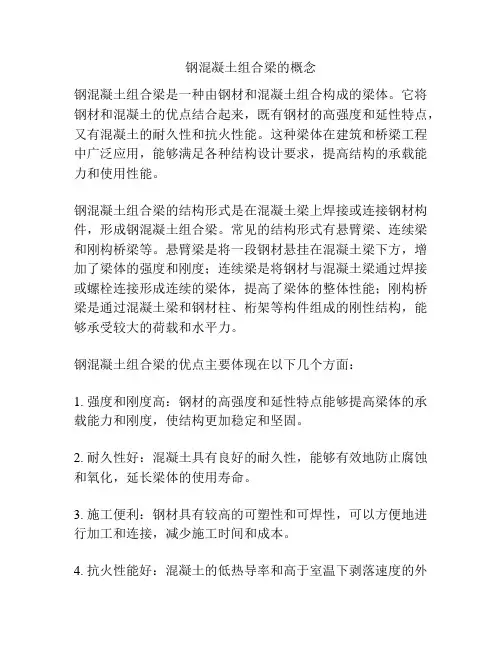

钢混凝土组合梁的概念钢混凝土组合梁是一种由钢材和混凝土组合构成的梁体。

它将钢材和混凝土的优点结合起来，既有钢材的高强度和延性特点，又有混凝土的耐久性和抗火性能。

这种梁体在建筑和桥梁工程中广泛应用，能够满足各种结构设计要求，提高结构的承载能力和使用性能。

钢混凝土组合梁的结构形式是在混凝土梁上焊接或连接钢材构件，形成钢混凝土组合梁。

常见的结构形式有悬臂梁、连续梁和刚构桥梁等。

悬臂梁是将一段钢材悬挂在混凝土梁下方，增加了梁体的强度和刚度；连续梁是将钢材与混凝土梁通过焊接或螺栓连接形成连续的梁体，提高了梁体的整体性能；刚构桥梁是通过混凝土梁和钢材柱、桁架等构件组成的刚性结构，能够承受较大的荷载和水平力。

钢混凝土组合梁的优点主要体现在以下几个方面：1. 强度和刚度高：钢材的高强度和延性特点能够提高梁体的承载能力和刚度，使结构更加稳定和坚固。

2. 耐久性好：混凝土具有良好的耐久性，能够有效地防止腐蚀和氧化，延长梁体的使用寿命。

3. 施工便利：钢材具有较高的可塑性和可焊性，可以方便地进行加工和连接，减少施工时间和成本。

4. 抗火性能好：混凝土的低热导率和高于室温下剥落速度的外表层能够有效地防止梁体的火灾蔓延，提高结构的安全性。

5. 设计灵活性大：钢混凝土组合梁能够根据结构需求进行自由组合和调整，满足各种建筑和桥梁工程的设计要求。

然而，钢混凝土组合梁也存在一些问题和注意事项：1. 界面连接强度：钢材与混凝土的界面连接是组合梁的关键，如果界面连接不牢固，会影响梁体的整体性能。

2. 腐蚀问题：在潮湿和腐蚀环境下，钢材可能出现腐蚀现象，导致梁体的损坏和减弱。

3. 温度变形：钢材和混凝土具有不同的线膨胀系数，受到温度变化影响时，可能会导致梁体发生变形和裂缝。

综上所述，钢混凝土组合梁是一种集钢材和混凝土优点于一体的结构形式，具有高强度、耐久性好、抗火性能好等特点。

然而在实际运用中需要注意界面连接强度、腐蚀问题和温度变形等因素。

钢-混凝土组合梁设计原理钢-混凝土组合梁是一种制作工艺复杂的结构形式，它将钢材和混凝土材料组合在一起，充分发挥了钢材和混凝土的优势，以实现更高的强度和刚度。

其设计原理主要包括以下几个方面。

1. 功用组合：钢-混凝土组合梁的设计目标是使钢材和混凝土共同发挥作用，使其相互补充。

其中，钢材主要承担拉应力和剪应力，而混凝土主要承担压应力。

通过合理的设计和构造，双材料的作用协调一致，达到最佳的力学性能。

2. 强度设计：在设计钢-混凝土组合梁时，一般会根据要求确定梁的强度等级和承载力指标。

通过结构力学的计算和分析，确定梁的截面尺寸，并进行判断是否满足强度要求。

钢材和混凝土的配筋设计也是设计的重要内容之一，以保证梁的承载能力和安全性。

3. 刚度设计：钢-混凝土组合梁的刚度设计主要考虑梁在使用过程中的挠度和变形问题。

通过合理选择梁的截面形状和尺寸，以及增加适量的钢材配筋，可以有效提高梁的刚度和扭转刚度，减小变形和挠度。

4. 断面设计：钢-混凝土组合梁的横截面形状和尺寸设计直接影响梁的承载力和刚度。

常见的断面形式有T型梁、I型梁和箱形梁等。

在选择断面形式时，应根据结构要求和构造条件，考虑梁的受力特点，合理确定梁的高度、宽度和配筋方式。

5. 界面连接：钢-混凝土组合梁的界面连接是保证梁的协同工作的关键。

常见的连接方式有焊接、螺栓连接和粘结连接等。

在界面连接设计中，应考虑接触面的刚度和强度要求，以及连接后的受力状态，确保连接处不会出现失效或破坏。

总之，钢-混凝土组合梁的设计原理是在满足结构强度和刚度要求的前提下，通过合理地组合钢材和混凝土材料，使其协同工作，发挥各自的优势。

这种组合方式可以有效提高梁的承载能力、刚度和变形控制能力，使结构更加安全可靠。
