高层建筑(教学楼)电气设计

高层建筑消防电气的设计分析摘要：随着高层建筑越来越多，高层建筑的电气设计质量问题已成为社会普遍关注的话题，再加上高层建筑的能耗浪费现象较严重，所以有效提高高层建筑电气设计水平，对高层建筑的合理应用具有重要意义。

本文介绍了高层建筑电气的设计方案，并分析了高层建筑设计的主要内容。

关键词：高层建筑；消防电气；设计；分析现在我国各个城市中的大部分新建建筑均属于是高层建筑,但由于高层建筑中各类电气以及可燃性物质的不断增多,若高层建筑出现火灾不仅火灾扑灭难度会加大,火灾的后果也会更为严重,所以一定要有序开展高层就现在项目的电气消防设计,通过不断的完善优化消防电气,可以在火灾发生之初即将火灾隐患消除,降低了火灾扑救的难度并使人员得到及时疏散。

一、高层建筑消防电气设计方案1.1严格建筑消防电气设计的技术性现代智能化高层建筑消防电气系统的应用，必须依靠尖端技术管理为基础，消防电气系统控制技术、消防弱电系统的接地与防雷技术，是保障高层建筑消防电气功能的关键。

1.2保障建筑消防配电系统的独立性高层建筑消防电气设计，要根据建筑结构的不同功能需求，科学设置消防配电系统，合理优化建筑消防电气的供电性能，建筑消防用电设备应采用专用的供电回路，要严格分设消防配电系统线路与一般配电线路，不能与其他动力、照明等共用回路。

确保配电室引至消防控制室配电至消防卷帘用电、电动防火门、排烟阀等各层消防用电设备供电的可靠性，形成建筑消防配电独立系统，确保火灾消防系统设备的安全和正常用电。

1.3优化建筑消防电气系统的科学性计算机电子信息技术的应用，促进了建筑消防的科学性提高。

完善建筑消防电气技术，在设计中合理的设置ATs自动转换和USP持续电源系统，是优化建筑消防电气功能的技术措施。

二、高层建筑消防电气设计的主要内容2.1火灾报警探测器设计高层建筑消防电气设计必须合理设计火灾报警探测器，尽量采用同一个生产厂家生产的探测器设备，在设计过程中，为了避免火灾报警探测器和灯具、灭火喷头、风口、风管等产生矛盾，除了满足火灾报警探测器设计的相关要求外，还应注意以下内容:空调送风口距离火灾报警探测器的距离应超过1.5m，探测器距离顶棚多孔送风口的距离应超过0.5m，和灭火喷头之间的距离应超过0.3m，和灯具之间的距离应超过0.2m。

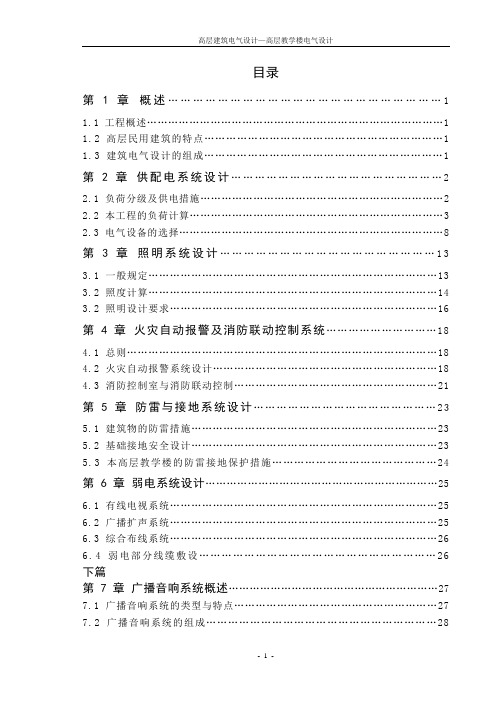

目录第1章概述 (1)1.1工程概述 (1)1.2 高层民用建筑的特点 (1)1.3 建筑电气设计的组成 (1)第2章供配电系统设计 (2)2.1 负荷分级及供电措施 (2)2.2 本工程的负荷计算 (3)2.3 电气设备的选择 (8)第3章照明系统设计 (13)3.1 一般规定 (13)3.2 照度计算 (14)3.2 照明设计要求 (16)第4章火灾自动报警及消防联动控制系统 (18)4.1 总则 (18)4.2 火灾自动报警系统设计 (18)4.3 消防控制室与消防联动控制 (21)第5章防雷与接地系统设计 (23)5.1 建筑物的防雷措施 (23)5.2 基础接地安全设计 (23)5.3 本高层教学楼的防雷接地保护措施 (24)第6章弱电系统设计 (25)6.1 有线电视系统 (25)6.2 广播扩声系统 (25)6.3 综合布线系统 (26)6.4弱电部分线缆敷设 (26)下篇第7章广播音响系统概述 (27)7.1 广播音响系统的类型与特点 (27)7.2 广播音响系统的组成 (28)第8章厅堂扩声系统中扬声器系统的设计 (29)第9章多功能厅扩声系统设计 (35)9.1 设计特点 (35)9.2设计理念 (36)9.3设计方案内容 (36)结论 (40)致谢 (41)参考文献 (42)第1章概述1.1工程概述本次设计的对象——高层教学楼，是个集教学与办公为一体的教学楼，建筑面积约为21000平方米，地下一层，地上七层。

其中，地下室包括地下车库、水泵房、蓄水池、空调机房、变配电室、电梯等。

地上一层面积约为3000平方米，由14个教室、6个教师办公室、1个消防控制室、1个值班室、2个阶梯教室、2个小演讲厅、1个大演讲厅及观景平台组成。

二层与一层基本类似，在去掉两个值班室的基础上增加了两个教师休息室。

三层则为教室和办公室、2个绘图教室、1个多功能厅。

四到六层为标准层，由教室、办公室、绘图教室组成。

建筑科技95超高层办公楼的电气设计徐爱军，殷皓健（中国联合工程有限公司，浙江 杭州 310052）摘要：随着城市的发展、土地资源是越来越宝贵，建筑业寻求向空中发展，超高层建筑越来越多，本文就本人在超高层办公楼电气设计的一些设计要点和体会做一个阐述和探讨。

关键词：超高层；供电半径；电气；照明；质量；设计1 超高层建筑的供电方式 超高层建筑的供电方式从以下几个方面考虑：（1）电压等级：超高层的引入电压的电压等级应结合建筑高度和建筑面积、上位供电部门的供电情况综合考虑。

一般都采用中压进线，电压等级有35kV，20kV，10kV 三中模式，对于特大型超高层建筑群可以采用110kV 供电。

主要是根据建筑所在区域的中压电网和总的负荷容量确定电压等级。

本人设计的二栋超高层办公楼一栋采用20kV 供电，一栋采用10kV 供电。

（2）变电所的设置位置：在考虑变压器设置位置时需重点考虑供电半径和垂直搬运通道。

建筑高度在150m 以下时变电所一般设置在地下室，但不设置在地下室的最底层，尽量靠近垂直竖井的附近；建筑高度在150m-200m 之间时，需要做使用功能和建设成本综合比较，是否在地上上部设计分变电所。

当建筑高度大于200m 时在地上上部裙房、避难层、设备层、屋顶等处设置分变电所。

在建筑上部设置变电所时要考虑几个主要问题：（1）搬运通道问题，高度较高的变电所设备基本利用垂直电梯搬运，电气专业要和土建专业协调轿箱的尺寸，控制变压器容量大小，变压器容量宜控制在1250kVA 及以下。

（2）变电所所在的避难层层高问题：屋内配电装置距顶板的距离不宜小于 1.0m,当有梁时, 距梁底不宜小于0.8m。

建议房间最低净高（梁底/楼板底）：3.4（4.4m）（如当地供电部门有要求时应满足要求），避难层的变电所进出线建议采用上进上出。

（3）防水、减震和防噪问题：变电所不应设置在厕所、浴室、厨房火其它经常有水并可能漏水场所的正下方，当变电所的直接上、下层及贴邻处设置病房、客房、办公室、智能化系统机房时，应采取屏蔽、降噪等措施。

浅析现代城市高层建筑中的电气设计摘要：合理的建筑电气设计能够满足建筑使用者对电气的要求，使建筑功能得到进一步完善，这是建筑工程中极为重要的一环。

本文结合工程实例，针对现代城市高层建筑中的电气设计进行论述。

关键词：现代城市；高层建筑；电气设计；实例分析中图分类号：[tu208.3] 文献标识码：a 文章编号：一、电气设计的负荷估算和计算现代城市高层建筑电气设计的特点是工程规模大、技术复杂、设计周期短。

一个2.6 万m2的“高建”方案定了之后,扩大初步设计和施工图设计的时间也就七八个月甚至不足半年。

由于开始设计时许多条件未成熟,因而扩大初步设计阶段的负荷只能估算。

施工图设计阶段则采用需要系数法进行负荷计算。

下面以工程实例说明负荷计算方法。

本工程属综合性大楼,在扩大初步设计的估算中采用负荷密度法和单位指标法,施工图设计时采用需要系数法计算,最后以估算中的两法进行评价。

1.1 负荷估算把全楼的负荷分为动力和照明两大部分。

动力负荷包括冷冻机组全系统和各类水泵、电梯衍、锅护的配套动力设备及送排风机等。

照明负荷包括裙楼各层、办公、客房、公寓的照明、插座,以及风机盘管和窗式、分体式空调器等。

经多个“高建”扩大初步设计估算的综合取动力总平均系数k动=0.5,照明总平均系数k动=0.44。

动力总设备容量是根据各工种提供的动力用电量的总和, 照明总设备容量是按负荷密度法和单位指标法计算的。

大堂、商场等场所的照明计算负荷按负荷密度法估算, 负荷密度列于下表。

宾馆客房按单位指标法估算,单位用电指标客房按1.0-1.5kw/间,公寓(兼办公)按12.5-17kw/套(468套,约130-170m2,内设电热水器4-6kw,3-4台分体式空调器,照明、插座按40w/m2计)。

根据以上指标估算结果,全楼总照明设备容量pe照=9101kw,加上总动力设备容量pe动=5499kw,则全楼总设备容量pe总=5499+9101=14600kw。

超高层建筑已成为城市现代化的标志，能集中展示现代科技实力。

但也不可否认，超高层建筑的性质决定其造价高、功能复杂、容纳人员众多，对安全性、保障性的要求超过一般高层建筑，并使建筑电气设计的复杂性增加。

高层建筑中看似一般的技术问题，在超高层建筑中就会变成需要特殊处理。

为此，特地整理了超高层建筑电气设计需要注意的问题，供大家参考。

首先给出超高层建筑的定义：1972年8月，在美国宾夕法尼亚州的伯利恒市召开的国际高层建筑会议上，专门讨论并提出高层建筑的分类和定义。

超高层建筑是指40层以上，高度100米以上的建筑物。

在超高层建筑设计中，需要电气专业解决的问题比较多，主要包括：供电电压等级的确立、自备应急电源系统、高压供配电系统、低压供配电系统、变配电所选址、照明系统、消防系统和防雷系统等。

下面分别进行解析。

（1）供电系统：超高层建筑应进行整体供电系统设计，为保证供电的可靠性和稳定性，至少需要两路独立的市电电源。

在确定电源的数量时，通常应是在充分考虑到实际电网的条件和负荷的实际情况后才能确定。

两个独立的电源应是互为备用，并且它们在运行方式上应选择同时供电。

各路电源应为不同路由的线路，宜采用专线由上级变电站或开关站放射式供电。

电源电压等级一般为10kV、20kV、35kV，少数为110kV。

当一路电源断电时，剩余电源应能保证二级及以上负荷的供电。

负荷等级的划分如表1所示：（表1 用电负荷等级划分）（2）应急电源系统：超高层建筑中的应急电源不得使用汽油、煤油、天然气等作为动力源。

超高层建筑应设柴油发电机作为应急电源或备用电源。

设置在超高层建筑内的柴油发电机，应根据负荷大小，单台电动机最大起动容量，供电半径等因素确定柴油发电机的额定输出电压。

1）当建筑物高度低于200m时，宜选用低压柴油发电机。

2）当建筑物高度大于400m时，应选用高压柴油发电机。

3）当建筑物高度在100～400m时，应当进行技术分析、比较，确定柴油发电机的额定电压。

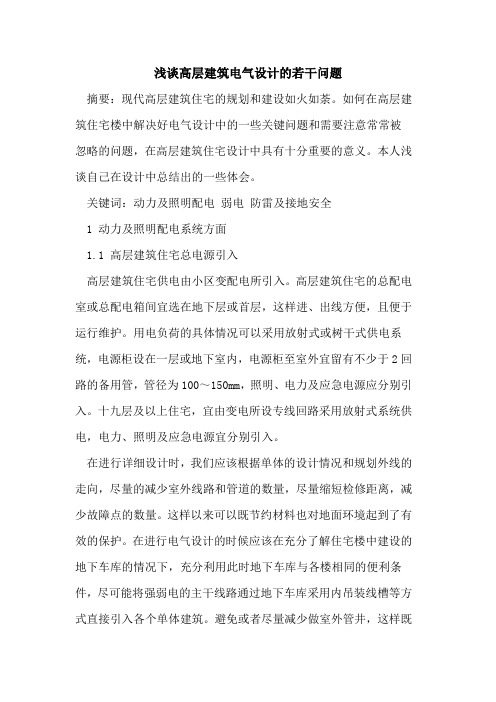

浅谈高层建筑电气设计的若干问题摘要：现代高层建筑住宅的规划和建设如火如荼。

如何在高层建筑住宅楼中解决好电气设计中的一些关键问题和需要注意常常被忽略的问题，在高层建筑住宅设计中具有十分重要的意义。

本人浅谈自己在设计中总结出的一些体会。

关键词：动力及照明配电弱电防雷及接地安全1 动力及照明配电系统方面1.1 高层建筑住宅总电源引入高层建筑住宅供电由小区变配电所引入。

高层建筑住宅的总配电室或总配电箱间宜选在地下层或首层，这样进、出线方便，且便于运行维护。

用电负荷的具体情况可以采用放射式或树干式供电系统，电源柜设在一层或地下室内，电源柜至室外宜留有不少于2回路的备用管，管径为100～150mm，照明、电力及应急电源应分别引入。

十九层及以上住宅，宜由变电所设专线回路采用放射式系统供电，电力、照明及应急电源宜分别引入。

在进行详细设计时，我们应该根据单体的设计情况和规划外线的走向，尽量的减少室外线路和管道的数量，尽量缩短检修距离，减少故障点的数量。

这样以来可以既节约材料也对地面环境起到了有效的保护。

在进行电气设计的时候应该在充分了解住宅楼中建设的地下车库的情况下，充分利用此时地下车库与各楼相同的便利条件，尽可能将强弱电的主干线路通过地下车库采用内吊装线槽等方式直接引入各个单体建筑。

避免或者尽量减少做室外管井，这样既减少了与其他专业管井的交叉，又避免了对室外环境景观的破坏。

这样减少工程量的同时也方便了日后的检修与维护。

在单体的设计过程中应该注意集中设置强弱电的管路，可以减少强弱电管井的数量，但是这样的做法还是要特别注意各地方弱电运营商的室外管线的敷设要求以及各地供电局相关的要求。

1.2 高层建筑住宅低压配电系统中需要注意的问题1.2.1 尽管《住宅设计规范》gb50096-2011有明确的住宅用户负荷标准，但随着日新月异的发展，家用电器功率的提高，用电负荷有时并不能满足要求。

因此目前住宅电气设计应具有一定的超前意识，满足日益增长的用电需求。

高層建築電氣設計要點（強弱電）一、常見問題1、電力負荷是供電設計的依據參數。

計算準確與否，對合理選擇設備，安全可靠與經濟運行，均起決定性作用。

高層建築的電力負荷計算，基本上採用負荷密度法和需要係數法。

2．供電電源及電壓的選擇為了保證供電可靠性，現代高層建築至少應有兩個獨立電源，具體數量應視負荷大小及當地電網條件而定。

兩路獨立電源運行方式，原則上是兩路同時供電，互為備用。

另外，還須裝設應急備用柴油發電機組，要求在15秒鐘內自動恢復供電，保證事故照明、電腦設備、消防設備、電梯等設備的事故用電。

國內高層建築的供電電壓，都採用10kv標準電壓等級。

3．高低壓配電系統的設計(1)高壓配電系統：現代高層建築均是採用兩路獨立的10kv電源同時供電。

一般高壓採用單母線分段，自動切換，互為備用。

母線分段數目，與電源進線回路數相適應。

只有當供電電源為一主一備時，才考慮採用單母線不分段的結線。

電源進線幾乎全部採用電纜進線。

(2)計費方式，採用高供高計。

但在低壓側，仍裝設計費電度錶，採用將照明與動力分開的兩部電價法。

有些地方供電部門又把空調設備的用電，全部劃入照明計價系統，一般做法是安裝總表及動力表，由總表減去動力表以後，全部為照明電費。

(3)為減少變壓器台數，單臺變壓器的容量選擇一般都大於1000kva。

為限制低壓側的短路電流，正常時變壓器解列運行，中間設聯絡開關。

照明和動力分開設變壓器，當動力用電容量太小時，動力變壓器可不分開裝設，而在低壓側應對動力負荷分類計費。

(4)高壓系統及低壓幹線的配電方式基本上都採用放射式系統。

樓層配電則為混合式系統。

配電設備中的主要部分是幹線。

現代高層建築的豎井多採用插接式母線槽。

水準幹線因走線困難，多採用全塑電纜與豎井母幹線聯接。

每層樓豎井設層問配電小問。

層間配電箱經插接自動空氣開關從豎井母幹線取得電源。

當層數較多負荷數較大時，一般按層數分區供電，或將變壓器分散設在地下層、中間層或最頂層。

高层建筑电气的设计要点高层建筑电气的设计与普通的电气工程有哪些区别？高层建筑电气的设计要点有哪些？下面是带来的关于高层建筑电气的设计要点的内容介绍以供参考。

1、电力负荷是供电设计的依据参数。

计算准确与否，对合理选择设备，安全可靠与经济运行，均起决定性作用。

高层建筑的电力负荷计算，基本上采用负荷密度法和需要系数法。

2、供电电源及电压的选择为了保证供电可靠性，现代高层建筑至少应有两个独立电源，具体数量应视负荷大小及当地电网条件而定。

两路独立电源运行方式，原则上是两路同时供电，互为备用。

另外，还须装设应急备用柴油发电机组，要求在15秒钟内自动恢复供电，保证事故照明、电脑设备、消防设备、电梯等设备的事故用电。

国内高层建筑的供电电压，都采用10kv标准电压等级。

3、高低压配电系统的设计(1)高压配电系统：现代高层建筑均是采用两路独立的10kv电源同时供电。

一般高压采用单母线分段，自动切换，互为备用。

母线分段数目，与电源进线回路数相适应。

只有当供电电源为一主一备时，才考虑采用单母线不分段的结线。

电源进线几乎全部采用电缆进线。

(2)计费方式，采用高供高计。

但在低压侧，仍装设计费电度表，采用将照明与动力分开的两部电价法。

有些地方供电部门又把空调设备的用电，全部划入照明计价系统，一般做法是安装总表及动力表，由总表减去动力表以后，全部为照明电费。

(3)为减少变压器台数，单台变压器的容量选择一般都大于1000kva。

为限制低压侧的短路电流，正常时变压器解列运行，中间设联络开关。

照明和动力分开设变压器，当动力用电容量太小时，动力变压器可不分开装设，而在低压侧应对动力负荷分类计费。

(4)高压系统及低压干线的配电方式基本上都采用放射式系统。

楼层配电则为混合式系统。

配电设备中的主要部分是干线。

现代高层建筑的竖井多采用插接式母线槽。

水平干线因走线困难，多采用全塑电缆与竖井母干线联接。

每层楼竖井设层问配电小问。

层间配电箱经插接自动空气开关从竖井母干线取得电源。

高层住宅建筑电气设计一、电力系统设计高层住宅建筑的电力系统设计主要包括输入电源、主配电室、子配电室和终端配电设备的选型与布置。

输入电源的选型应根据建筑楼层数、用电负荷以及所处地区的电力供应情况进行合理选择。

主配电室应设置在地下室或使用率较低的楼层，以方便输电和维修。

子配电室根据楼层布置在各个楼层的走廊或电梯间内，必要时可加装隔离开关以分隔不同楼层的用电系统。

终端配电设备如电表、开关插座等应根据楼层数和室内用电设备布置进行选型和布置。

二、照明系统设计高层住宅建筑的照明系统设计主要包括室内照明和室外照明。

室内照明设计应根据不同功能区域的照明需求进行区分，如客厅、卧室、厨房、浴室等。

选择合适的照明设备，如吸顶灯、筒灯、壁灯、台灯等，并根据实际需要进行布置，以满足室内不同区域的照明需求。

同时，还应考虑照明控制系统的设计，如开关、调光装置、智能控制系统等，以提高照明效果和节约能源。

室外照明设计主要包括大厦外立面照明、庭院和景观照明。

大厦外立面照明应考虑建筑高度、建筑形态和用途，选择合适的照明设备和灯光颜色，以突出建筑的特点和美感。

庭院和景观照明设计应考虑照明需求、植被种类和布局，选择适当的灯具和照明方式，营造出舒适、安全和美观的环境。

三、通信系统设计无线通信主要包括移动通信和无线局域网。

移动通信设计应根据建筑覆盖范围、楼层数和用户密度选择合适的基站和天线分布，以提供优质的移动通信信号。

无线局域网设计应根据建筑内部布线和用户需求选择合适的无线路由器和无线接入点（如Wi-Fi），以提供高速便捷的无线网络连接。

综上所述，高层住宅建筑电气设计涉及电力系统设计、照明系统设计和通信系统设计等方面，需要根据建筑的特点和用户需求进行合理选型和布置，以提供舒适、安全和便捷的居住环境。

高层建筑消防电气设计分析摘要：功能性高层建筑的多元化开发，促进了电气技术在建筑设计施工中的应用。

消防电气设计在高层建筑中的可靠运行，成为有效预防和控制高层建筑内严重火灾危害发生以及建筑结构安全的重要技术保障措施。

针对当前高层建筑的消防电气设计进行分析，有利于保障高层建筑功能的正常发挥和使用。

关键词：高层建筑消防电气设计分析电气技术的推广和应用，推动了社会经济的快捷发展。

当前高层建筑的开发，对于预防和控制火灾危害的要求相当严格，完善的消防电气系统设计和各种消防用电设备性能的可靠运行，能够针对建筑结构内部发生的火灾险情进行科学预测和控制，及时进行人员疏散和火灾扑救。

特别是近年来，一些功能性高层建筑结构的建筑用电设备装置愈加复杂化，消防电气设计成为不可或缺的施工环节，1、高层建筑消防电气设计的主要内容及其应用原理高层建筑消防电气设计主要包括消防供电、火灾应急照明和疏散指示标志、火灾自动报警系统以及自动灭火系统。

高层建筑消防电气设计的消防供电是针对高层建筑结构内部的消防电源、配电线路以及相关电气装置等设计，它是保障整个高层建筑消防系统正常运行实施的保障，是建筑消防电气设计的前提。

火灾应急照明系统和疏散指示标志是用于火灾发生时方便消防救护的应急性照明设施和为及时疏散救护现场人员而设置的安全提示标志系统，包括应急照明线路、指示诱导灯设备、楼梯安全出入通道、安全疏散电梯和隔火卷帘门等显示性标志，它是确保建筑消防顺利实施的重要条件。

随着现代电子技术的发展，现代高层建筑的火灾自动报警灭火系统通常包括建筑火灾检测器、分区消防报警器、消防控制中心和气体自动喷射灭火及自动洒水灭火系统等部分，是建筑消防电气设计的核心环节，应用于建筑火灾的实时监测、自动报警和及时控制。

主要包括喷水灭火系统、干粉灭火系统、消火栓系统，通风排烟系统，防火调节阀系统等方面。

高层建筑消防电气系统原理是运用现代电子通讯技术和计算机信息技术，首先通过电子探测器针对建筑内部火灾险情进行实时监测，将检测到的火灾情况转换成电子信号由通讯系统输入反馈至建筑分区报警器和建筑消防控制中心，并及时通过火警声讯系统装置发出声光报警信号，同时借助电子计算机控制系统，由建筑消防控制中心负责指挥建筑火灾的消防监控，实现高层建筑火灾的消防监控报警和灭火救护的自动化。
