离合器介绍离合器设计计算

目 录一、离合器概述------------------------------------------------------- 2二、设计要求及技术参数----------------------------------------------- 2(一)设计基本要求------------------------------------------------- 2(二)技术参数----------------------------------------------------- 2三、结构方案分析----------------------------------------------------- 2(一)从动盘数的选择----------------------------------------------- 2(二)压紧弹簧和布置形式的选择------------------------------------- 3四、离合器主要参数选择----------------------------------------------- 3(一)后备系数-----------------------------------------------------3β(二)摩擦因数f 、摩擦面数Z 和离合器间隙△t------------------------- 3(三)单位压力P 0---------------------------------------------------- 4(四)摩擦片外径D 、内径d 和厚度b----------------------------------- 5(五)对所取摩擦片标准尺寸进行验证---------------------------------- 5五、离合器的设计与计算------------------------------------------------ 6(一)离合器基本参数的优化------------------------------------------ 6六、膜片弹簧的设计---------------------------------------------------- 7(一)膜片弹簧的弹性特性曲线---------------------------------------- 8(二)膜片弹簧的基本参数的选择-------------------------------------- 8(三)特性曲线的绘制------------------------------------------- 911F λ-七、膜片弹簧的强度计算与校核------------------------------------------ 12八、膜片弹簧的优化设计------------------------------------------------ 13九、主要零部件的设计-------------------------------------------------- 14(一)扭转减震器的设计---------------------------------------------- 14(二)从动盘总成的设计---------------------------------------------- 17(三)离合器盖总成的设计-------------------------------------------- 19(四)压盘的设计---------------------------------------------------- 19十、离合器的操纵机构-------------------------------------------------- 20十一、设计小结---------------------------------------------------------- 20十二、参考文献---------------------------------------------------------- 21一、离合器概述对于以内燃机为动力的汽车，离合器在机械传动系中是作为一个独立的总成而存在的，它是汽车传动系中直接与发动机相连的总成。

离合器设计计算书一、滑磨功及温升计算滑磨功计算公式：L=m·r r2·n e2·（n2/1800） /（i g2·i o2）（一档）单位面积滑磨功：L/S/2温升：t=Y·L/(m·c)式中： L–滑磨功m–汽车整备质量（2850kg）r r–车轮滚动半径（0.377m）n e–发动机转速（按照1500r/min）i g–变速器传动比(一档起步4.313)i o–驱动桥传动比(4.1)c–压盘的比热容，铸铁比热容为481.4J/(kg·℃)m–压盘质量，为3.85kgY–传到压盘的热量所占的比例。

对于单片离合器，Y=0.5；摩擦片外径：265mm 摩擦片内径：175mm计算得滑磨功：L=15980.92单位面积滑磨功：L/S/2=0.257 (J/mm2)温升：t=Y·L/(m·c) =4.31℃结论：滑磨功的评定是通过温升来判断的，如计算得到单位面积滑磨功≤0.28 J/mm2，一次一档起步温升在8℃以下，即可以满足使用要求，由计算结果可见滑磨功及温升满足要求。

二、后备系数计算离合器盖总成扭矩容量计算公式：Tc=F·μ·Z·Rc=448N.m式中：Tc–离合器传扭能力，[Tc]为N·mF–离合器最小压紧力（6700N）μ–摩擦系数（经试验测得μ最小为0.33，为保险起见计算时按0.3取值）Z–摩擦片面数，单片离合器Z取2Rc=（D3-d3）/（D2-d2）/3–摩擦面有效半径，[Rc]为mmD–摩擦片外径（265mm）d–摩擦片内径（175mm）后备系数公式：β=Tc/Temax=1.72式中：Tc –离合器传扭能力（通过上式得到Tc为448N.m）Temax –发动机最大扭矩（260N.m）结论：后备系数1.72满足此类车型要求。

三、踏板力计算当离合器峰值分离力：1950N 拨叉比：2，液压比：1.69，踏板杠杆比6.132，得踏板力=1950/6.132/2/1.69/0.85=111N四、踏板行程计算分离系统杠杆比：i=20.73（踏板比：6.132，液压比：1.69，拨叉比：2）踏板总行程：L1=L*i/η+L2=164+9.2=173.2式中：i-分离系统杠杆比L-离合器分离行程(7.5mm)L1-踏板行程L2-空行程（9.2mm）η-行程效率（0.95mm）结论：现离合器分离行程为7.5mm，计算踏板行程在173.2左右，超出设计值165。

目录一离合器结构设计 (2)离合器结构选择与论证离合器结构设计要点离合器主要零件的设计二离合器的设计计算及说明 (7)离合器设计所需数据摩擦片主要参数选择摩擦片基本参数设计优化膜片弹簧主要参数的选择膜片弹簧的优化设计膜片弹簧的载荷与变形关系膜片弹簧的应力计算扭转减震器设计减震弹簧的设计踏板行程及踏板力计算从动轴的计算从动盘毂分离轴承的寿命计算三心得体会 (25)四参考文献 (26)一离合器的结构设计为了达到计划书所给的数据要求，设计时应根据车型的类别、使用要求、制造条件，以及“系列化、通用化、标准化”的要求等，合理选择离合器结构。

离合器结构选择与论证摩擦片的选择单片离合器因为结构简单，尺寸紧凑，散热良好，维修调整方便，从动部分转动惯量小，在使用时能保证分离彻底接合平顺，所以被广泛使用于轿车和中、小型货车，因此该设计选择单片离合器。

摩擦片数为2。

压紧弹簧布置形式的选择离合器压紧装置可分为周布弹簧式、中央弹簧式、斜置弹簧式、膜片弹簧式等。

其中膜片弹簧的主要特点是用一个膜片弹簧代替螺旋弹簧和分离杠杆。

膜片弹簧与其他几类相比又有以下几个优点[9]：（1）由于膜片弹簧有理想的非线性特征,弹簧压力在摩擦片磨损范围内能保证大致不变，从而使离合器在使用中能保持其传递转矩的能力不变。

当离合器分离时，弹簧压力不像圆柱弹簧那样升高，而是降低，从而降低踏板力；（2）膜片弹簧兼起压紧弹簧和分离杠杆的作用，使结构简单紧凑，轴向尺寸小，零件数目少，质量小；（3）高速旋转时，压紧力降低很少，性能较稳定；而圆柱弹簧压紧力明显下降；（4）由于膜片弹簧大断面环形与压盘接触，故其压力分布均匀，摩擦片磨损均匀，可提高使用寿命；（5）易于实现良好的通风散热，使用寿命长；（6）平衡性好；（7）有利于大批量生产，降低制造成本。

但膜片弹簧的制造工艺较复杂，对材料质量和尺寸精度要求高，其非线性特性在生产中不易控制，开口处容易产生裂纹，端部容易磨损。

第二章离合器设计第一节概述离合器是汽车传动系中直接与发动机相连接的总成，其主要功用是切断和实现对传动系的动力传递，以保证汽车起步时将发动机与传动系平顺地接合，确保汽车平稳起步；在换档时将发动机与传动系分离，减少变速器中换档齿轮之间的冲击；在工作中受到大的动载荷时，能限制传动系所承受的最大转矩，防止传动系各零件因过载而损坏；有效地降低传动系中的振动和噪声。

为了保证离合器具有良好的工作性能，对汽车离合器设计提出如下基本要求：1. 在任何行驶条件下均能可靠地传递发动机的最大转矩，并有适当的转矩储备；2. 接合时要平顺柔和，以保证汽车起步时没有抖动和冲击；3. 分离时要迅速、彻底；4. 离合器从动部分转动惯量要小，以减轻换档时变速器齿轮间的冲击，便于换档和减小同步器的磨损；5. 应有足够的吸热能力和良好的通风散热效果，以保证工作温度不致过高，延长其使用寿命；6. 应使传动系避免扭转共振，并具有吸收振动、缓和冲击和减小噪声的能力；7. 操纵轻便、准确，以减轻驾驶员的疲劳；8. 作用在从动盘上的压力和摩擦材料的摩擦系数在使用过程中变化要尽可能小，以保证有稳定的工作性能；9. 应有足够的强度和良好的动平衡，以保证其工作可靠、寿命长；10. 结构应简单、紧凑，质量小，制造工艺性好，拆装、维修、调整方便等。

摩擦离合器主要由主动部分（发动机飞轮、离合器盖和压盘等）、从动部分（从动盘）、压紧机构（压紧弹簧）和操纵机构（分离叉、分离轴承、离合器踏板及传动部件等）四部分组成。

主、从动部分和压紧机构是保证离合器处于接合状态并能传递动力的基本结构，操纵机构是使离合器主、从动部分分离的装置。

随着汽车发动机转速和功率的不断提高，汽车电子技术的高速发展，人们对离合器的要求越来越高。

从提高离合器工作性能角度出发，传统的推式膜片弹簧离合器结构正逐步地向拉式结构发展，传统的操纵型式正向自动操纵的型式发展，因此，提高离合器的可靠性和使用寿命，适应高转速，增加传递转矩的能力和简化操纵，已成为离合器的发展趋势。

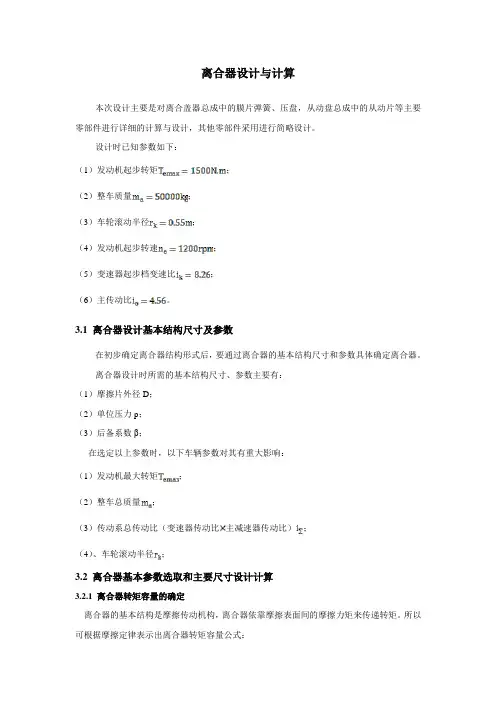

离合器设计与计算本次设计主要是对离合盖器总成中的膜片弹簧、压盘，从动盘总成中的从动片等主要零部件进行详细的计算与设计，其他零部件采用进行简略设计。

设计时已知参数如下：（1）发动机起步转矩；（2）整车质量；（3）车轮滚动半径；（4）发动机起步转速；（5）变速器起步档变速比；（6）主传动比。

3.1离合器设计基本结构尺寸及参数在初步确定离合器结构形式后，要通过离合器的基本结构尺寸和参数具体确定离合器。

离合器设计时所需的基本结构尺寸、参数主要有：（1）摩擦片外径D；（2）单位压力p；（3）后备系数β；在选定以上参数时，以下车辆参数对其有重大影响：（1）发动机最大转矩；（2）整车总质量；（3）传动系总传动比（变速器传动比主减速器传动比）；（4）、车轮滚动半径；3.2 离合器基本参数选取和主要尺寸设计计算3.2.1 离合器转矩容量的确定离合器的基本结构是摩擦传动机构，离合器依靠摩擦表面间的摩擦力矩来传递转矩。

所以可根据摩擦定律表示出离合器转矩容量公式：(3.1) 式中：为离合器转矩容量；f为摩擦面间的静摩擦因数，一般取0.25—0.30；F为作用在摩擦面上的总压紧力，单位N；为摩擦片的平均摩擦半径，单位m；Z为摩擦面数，单片为2，双片为3。

摩擦片上工作压力F一般在设计离合器时假设摩擦片上压力均匀分布：(3.2)式中：为摩擦面上均匀压力，单位N；A为摩擦面积，单位；D为摩擦片外径，单位m；d为摩擦片内径，单位m。

式(3.1)中有效作用半径公式如下：(3.3) 式中：D为摩擦片外径，单位m；d为摩擦片内径，单位m。

将式(3.2)与式(3.3)代人式(3.1)得：(3.4)式中：为摩擦片内、外径之比，一般在0.53～0.70之间。

为了保证离合器在任何工况下都能可靠地传递发动机的最大转矩，设计时应应大于发动机最大转矩，确定离合器转矩容量时应含有设计因子，即：(3.5) 式中：为发动机最大转矩，单位；为设计因子，称为后备系数，必须大于1。

湿式离合器设计计算
1.转矩传递计算：湿式离合器的主要作用是传递动力，因此需要计算
离合器的转矩传递能力。

转矩传递计算需要考虑摩擦片的摩擦系数、接触
面积和压力等因素。

2.离合器片数计算：湿式离合器通常由多个摩擦片组成，片数的设计
需要考虑到传动功率和摩擦片的承载能力。

片数过少会导致传动效率下降，片数过多则可能导致离合器尺寸过大。

3.摩擦片材料选择：摩擦片的材料选择对于湿式离合器的性能至关重要。

常用的摩擦片材料有石棉板、摩擦片和钢制板等。

不同材料具有不同
的摩擦系数和耐磨性能，需要根据实际需求进行合理选择。

4.冷却系统设计：湿式离合器在传动过程中会产生大量的热量，因此
需要设计有效的冷却系统，以保证离合器的正常工作。

冷却系统可以采用
利用油液进行冷却的方式，也可以采用风扇和散热片等被动式冷却方式。

5.润滑系统设计：湿式离合器的工作需要有良好的润滑条件。

润滑系
统的设计需要考虑到离合器内部各个摩擦副之间的润滑需求，以确保离合
器在使用过程中不会出现摩擦副过热、磨损或润滑不良的问题。

以上是湿式离合器设计和计算的一般步骤和要点。

在实际应用中，还
需要根据具体的传动需求和设备条件进行合理设计和计算。

离合器设计说明书离合器设计说明书设计目的：本文档旨在详细说明离合器的设计原理、结构以及使用方法，以便于生产商和用户能够正确理解和操作离合器。

1：引言1.1 离合器的作用：离合器是一种机械装置，用于控制两个旋转轴之间的传动连接与分离。

它允许发动机和传动系统之间的动力传输，同时也能实现车辆的启动、换挡和停止。

1.2 设计背景：离合器设计是汽车制造中的重要环节，对于汽车的性能和安全性具有关键影响。

本文档意在提供一套完整的离合器设计方案，满足汽车制造商和用户的需求。

2：设计原理2.1 离合器工作原理：离合器由一个压盘、一组离合片和压盘螺旋弹簧组成。

当离合器踏板松起时，压盘受到压盘螺旋弹簧的作用，离合片与压盘分离，传动系统断开。

当离合器踏板踩下时，离合器压盘受到离合器释放器的作用，压盘受力，离合片与压盘连接，传动系统连接。

2.2 离合器设计要点：- 离合器尺寸和材料选择- 离合片结构和摩擦片材料的选择- 离合器的加载力和压盘压力- 离合器的热耐受能力- 离合器的寿命和可靠性3：离合器设计方案3.1 尺寸和材料选择：根据传动系统的要求，确定离合器的直径和厚度。

选择适当的材料，如钢、铸铁和复合材料等。

3.2 离合片结构和摩擦片材料选择：根据传动系统需求和工作环境，选择适当的离合片结构和摩擦片材料，如有机摩擦片、金属摩擦片和碳化硅摩擦片等。

3.3 加载力和压盘压力：根据发动机的最大扭矩和传动系统的要求，确定离合器的最大加载力和压盘压力。

3.4 热耐受能力：通过热传导分析和热力学计算，确定离合器的热耐受能力，以确保离合器在高温环境下的稳定工作。

3.5 寿命和可靠性：通过材料强度分析和疲劳寿命测试，确定离合器的寿命和可靠性，以确保离合器在长时间使用中的稳定性能。

4：使用说明4.1 离合器的安装：详细介绍离合器的安装步骤和注意事项，包括传动系统的拆卸和组装、离合器的对中和调整等。

4.2 离合器的调试：介绍离合器安装后的调试步骤，包括行车试验和性能检查等。

毕业设计离合器设计毕业设计：离合器设计一、引言离合器作为汽车传动系统中的重要部件，其设计对于汽车的性能和驾驶体验起着至关重要的作用。

本篇文章将深入探讨毕业设计中离合器的设计问题，包括设计原理、材料选择、结构设计等方面。

二、设计原理离合器的基本原理是通过压力传递和摩擦力的作用来实现发动机与变速器的连接与分离。

在离合器设计中，需要考虑到传递扭矩的能力、摩擦片的磨损与热量散发等因素。

为了提高离合器的性能，设计师需要综合考虑这些因素，并确定最佳的设计参数。

三、材料选择离合器的摩擦片通常由摩擦材料制成，常见的材料有有机材料和金属材料。

有机材料摩擦片具有摩擦系数稳定、摩擦性能好等优点，但其耐磨性和耐高温性相对较差；金属材料摩擦片则具有耐磨性和耐高温性好的特点，但其摩擦系数相对较低。

在设计中，需要根据具体的使用环境和要求来选择合适的材料。

四、结构设计离合器的结构设计也是毕业设计中的重要内容之一。

结构设计需要考虑到离合器的紧凑性、重量、制造成本等方面。

同时，还需要注意离合器的可靠性和耐久性，以确保其在长时间使用过程中不会出现故障。

在设计过程中，可以借鉴现有的离合器结构，并结合自身的创新思维，提出更好的设计方案。

五、实验验证在毕业设计中，实验验证是非常重要的一环。

通过实验可以验证设计的可行性，并评估设计方案的优劣。

在离合器设计中，可以通过摩擦片的磨损测试、扭矩传递测试等来评估离合器的性能。

实验结果将为设计的改进提供有力的依据。

六、结论离合器设计作为毕业设计的重要内容之一，需要综合考虑设计原理、材料选择、结构设计等方面。

通过合理的设计和实验验证，可以得到优秀的离合器设计方案，提高汽车的性能和驾驶体验。

七、展望离合器设计是汽车工程领域中的重要研究方向之一。

未来，随着汽车科技的不断发展，离合器的设计将面临更多的挑战和机遇。

希望通过毕业设计的学习和研究，能够为离合器设计领域的发展做出贡献。

八、参考文献[1] 张三, 离合器设计原理与应用[M]. 北京：机械工业出版社，2010.[2] 李四, 汽车离合器材料选择与应用[M]. 上海：上海交通大学出版社，2015.以上是对毕业设计中离合器设计的一些探讨和思考。

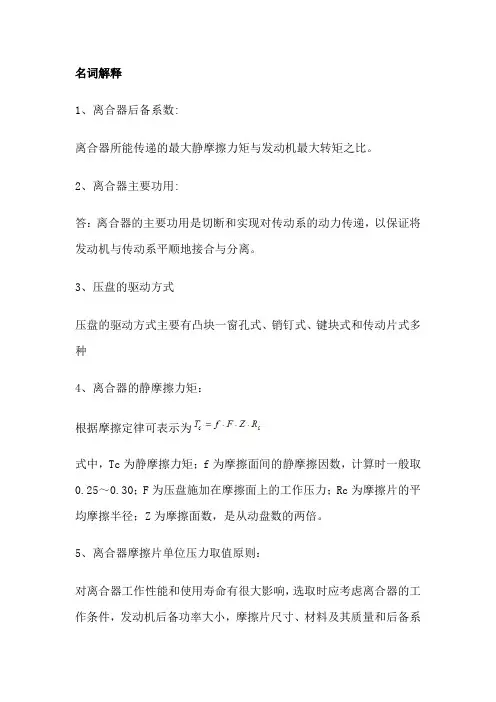

名词解释1、离合器后备系数:离合器所能传递的最大静摩擦力矩与发动机最大转矩之比。

2、离合器主要功用:答：离合器的主要功用是切断和实现对传动系的动力传递，以保证将发动机与传动系平顺地接合与分离。

3、压盘的驱动方式压盘的驱动方式主要有凸块一窗孔式、销钉式、键块式和传动片式多种4、离合器的静摩擦力矩：根据摩擦定律可表示为式中，Tc为静摩擦力矩；f为摩擦面间的静摩擦因数，计算时一般取0.25～0.30；F为压盘施加在摩擦面上的工作压力；Rc为摩擦片的平均摩擦半径；Z为摩擦面数，是从动盘数的两倍。

5、离合器摩擦片单位压力取值原则：对离合器工作性能和使用寿命有很大影响，选取时应考虑离合器的工作条件，发动机后备功率大小，摩擦片尺寸、材料及其质量和后备系数等因素。

离合器使用频繁，发动机后备系数较小时，p0应取小些；当摩擦片外径较大时，为了降低摩擦片外缘处的热负荷，p0应取小些；后备系数较大时，可适当增大p0。

6、（国内关于膜片弹簧优化设计的）目标函数主要种类：1）弹簧工作时的最大应力为最小。

2）从动盘摩擦片磨损前后弹簧压紧力之差的绝对值为最小。

3）在分离行程中，驾驶员作用在分离轴承装置上的分离操纵力平均值为最小。

限范围内．弹簧压紧力变化的绝对值的平均值为最小。

7、离合器扭转减震器极限转角：减振器从预紧转矩增加到极限转矩时，从动片相对从动盘毂的极限转角为=2arcsin式中，为减振弹簧的工作变形量。

离合器扭转减振器阻尼装置的阻尼摩擦转矩：由于减振器扭转刚度受结构及发动机最大转矩的限制，不可能很低，故为了在发动机工作转速范围内最有效地消振，必须合理选择减振器阻尼装置的阻尼摩擦转矩一般可按下式初选=（0.06～0.17）离合器扭转减震器预紧转矩减振弹簧在安装时都有一定的预紧。

研究表明，增加，共振频率将向减小频率的方移动，这是有利的。

但是不应大于L，否则在反向工作时，扭转减振器将提前停止工作，故取=(O．05～O．1 5)填空题离合器的主要功用是____和______发动机对传动系的动力传递，保证汽车起步时将发动机与传动系___________，确保汽车起步平稳；在换挡时将______________分离，减少变速器中换挡齿轮间的冲击；在工作中受到较大的动载荷时，能限制传动系所承受的最大转矩，以防止传动系各零部件因过载而损坏；有效地降低_______中的震动和噪音。

第四节离合器的设计与计算一、离合器基本参数的优化设计离合器要确定离合器的性能参数和尺寸参数，这些参数的变化影响离合器的结构尺寸和工作性能。

1．设计变量后备系数夕可由式(2-1)和式(2-5)确定，可以看出β取决于离合器工作压力F和离合器的主要尺寸参数D和d。

单位压力β。

可由式(2—2)确定，p 0也取决于F和D及d。

因此，离合器基本参数的优化设计变量选为TT FDd x x x X ][][321==2．目标函数离合器基本参数优化设计追求的目标是在保证离合器性能要求条件下，使其结构尺寸尽可能小，即目标函数为)](4min[)(22d D x f =ℵ3．约束条件1)摩擦片的外径D(mm)的选取应使最大圆周速度VD不超过65—70m／s，即s m D n v e D /70~6510603max δ⋅=ℵ(2-7)式中，VD为摩擦片最大圆周速度(m／s)；n emax 为发动机最高转速(r／min)。

2)摩擦片的内外径比c应在0．53～0．70范围内，即0．53≤c≤0．703)为保证离合器可靠传递转矩，并防止传动系过载，不同车型的β值应在一定范围内，最大范围β为1．2～4．0，即1．2≤β≤4．04)为了保证扭转减振器的安装，摩擦片内径d必须大于减振器弹簧位置直径2Ro约50mm(图2—15)，即d>2Ro+505)为反映离合器传递转矩并保护过载的能力，单位摩擦面积传递的转矩应小于其许用值，即][)(40220C CC T dD Z T T δ =ℵ（2-8）式中，T co为单位摩擦面积传递的转矩(N·m／mm2)；[T C0]为其允许值(N·m／mm2)，按表2—1选取。

表2—1单位摩擦面积传递转矩的许用值(N·m／mm2)离合器规格D／mm <210>210--250>250—325>325[Tco]X10—90．280．300．350．406)为降低离合器滑磨时的热负荷，防止摩擦片损伤，单位压力p。

第一章绪论现代汽车工业具有世界性，是开发型的综合工业，竞争也越来越激烈。

我国自1953年创建第一汽车制造厂至今，已有130多家汽车制造厂，700多家汽车改装厂。

随着我国国民经济的快速发展和人们生活水平的不断提高，对汽车的使用功能不断提出新的要求。

目前大部分汽车采用离合器作为汽车的动力传递机构。

离合器的发展概况在采用离合器的传动系统中，早期离合器的结果形式是锥形摩擦离合器。

锥形摩擦离合器传递扭矩的能力，比相同直径的其他结构形式的摩擦离合器要大。

但是，其最大的缺点是从动部分的转动惯量太大，引起变速器换挡困难。

而且这种离合器在接合时也不够柔和，容易卡住。

次后，在油中工作的所谓湿式的多片离合器逐渐取代了锥形摩擦离合器。

但是多片湿式摩擦离合器的片与片之间容易被油粘住（尤其是在冷天油液变浓时更容易发生），导致分离不彻底，造成换挡困难。

所以它又被干式所取代。

多片干式摩擦离合器的主要优点是由于接触面数多，故接合平顺柔和，保证了汽车的平稳起步。

但因片数较多，从动部分的转动惯量较大，还是感到换挡不够容易。

另外，中间压盘的通风散热不良，易引起过热，加快了摩擦片的磨损甚至烧伤和破裂。

如果调整不当还可能引起离合器分离不彻底。

多年的实践经验使人们逐渐趋向于采用单片干式摩擦离合器。

它具有从动部分转动惯量小，散热性好，结构简单，调整方便，尺寸紧凑，分离彻底等优点。

而且只要在结构上采取一定措施，也能使其接合平顺。

因此，它得到了极为广泛的应用。

为了实现离合器的自动操纵，有自动离合器。

采用自动离合器时可以省去离合器踏板，实现汽车的“双踏板”操纵。

与其他自动传动系统（如液力传动）相比，它具有结构简单，成本低廉及传动效率高的优点。

因此，在欧洲小排量汽车上曾得到广泛的应用。

但是在现有自动离合器的各种结构中，离合器的摩擦力矩的力矩调节特性还不够理想，使用性能不尽完善。

例如，汽车以高档低速上坡时，离合器往往容易打滑。

因此必须提前换如低档以防止摩擦片的早期磨损以至烧坏。

第四节 离合器的设计与计算一、离合器基本参数的优化设计离合器要确定离合器的性能参数和尺寸参数，这些参数的变化影响离合器的结构尺寸和工作性能。

1．设计变量后备系数夕可由式(2-1)和式(2-5)确定，可以看出β取决于离合器工作压力F和离合器的主要尺寸参数D和d。

单位压力β。

可由式(2—2)确定，p 0也取决于F和D及d。

因此，离合器基本参数的优化设计变量选为TT FDd x x x X ][][321==2．目标函数 离合器基本参数优化设计追求的目标是在保证离合器性能要求条件下，使其结构尺寸尽可能小，即目标函数为)](4min[)(22d D x f −=π3．约束条件 1)摩擦片的外径D(mm)的选取应使最大圆周速度VD不超过65—70m／s，即sm D n v e D /70~6510603max ≤×=−π(2-7)式中，VD为摩擦片最大圆周速度(m／s)；n emax 为发动机最高转速(r／min)。

2)摩擦片的内外径比c应在0．53～0．70范围内，即0．53≤c≤0．703)为保证离合器可靠传递转矩，并防止传动系过载，不同车型的β值应在一定范围 内，最大范围β为1．2～4．0，即1．2≤β≤4．04)为了保证扭转减振器的安装，摩擦片内径d必须大于减振器弹簧位置直径2Ro约50mm(图2—15)，即d>2Ro+505)为反映离合器传递转矩并保护过载的能力，单位摩擦面积传递的转矩应小于其许用值，即][)(40220C C C T d D Z T T ≤−=π （2-8）式中，T co为单位摩擦面积传递的转矩(N·m／mm2)； [T C0]为其允许值(N·m／mm2)，按表2—1选取。

表2—1 单位摩擦面积传递转矩的许用值 (N·m／mm2) 离合器规格D／mm <210>210--250 >250—325 >325 [Tco] X10—90．28 0．30 0．35 0．406)为降低离合器滑磨时的热负荷，防止摩擦片损伤，单位压力p。
