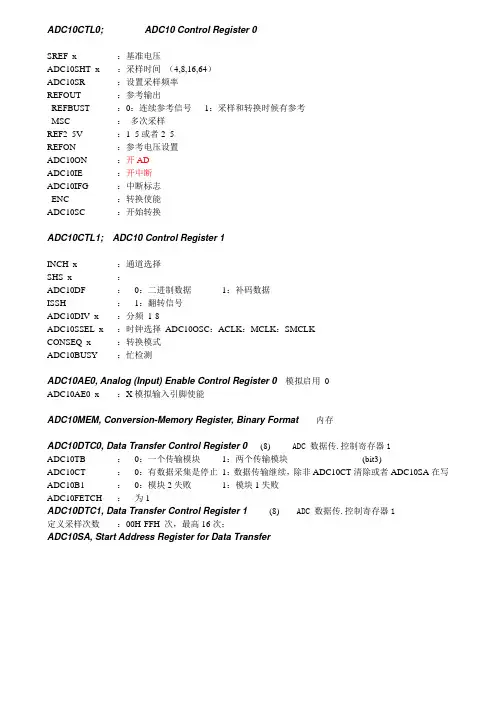

ADC10CTL0; ADC10 Control Register 0SREF_x ：基准电压ADC10SHT_x ：采样时间（4,8,16,64）ADC10SR ：设置采样频率REFOUT ：参考输出REFBUST ：0：连续参考信号1：采样和转换时候有参考MSC ：多次采样REF2_5V ：1_5或者2_5REFON ：参考电压设置ADC10ON ：开ADADC10IE ：开中断ADC10IFG ：中断标志ENC ：转换使能ADC10SC ：开始转换ADC10CTL1; ADC10 Control Register 1INCH_x ：通道选择SHS_x ：ADC10DF ：0：二进制数据1：补码数据ISSH ：1：翻转信号ADC10DIV_x ：分频1-8ADC10SSEL_x ：时钟选择ADC10OSC：ACLK：MCLK：SMCLKCONSEQ_x ：转换模式ADC10BUSY ：忙检测ADC10AE0, Analog (Input) Enable Control Register 0模拟启用0ADC10AE0_x ：X模拟输入引脚使能ADC10MEM, Conversion-Memory Register, Binary Format内存ADC10DTC0, Data Transfer Control Register 0(8) ADC 数据传.控制寄存器1ADC10TB ：0：一个传输模块1：两个传输模块(bit3)ADC10CT ：0：有数据采集是停止1：数据传输继续，除非ADC10CT清除或者ADC10SA在写ADC10B1 ：0：模块2失败1：模块1失败ADC10FETCH ：为1ADC10DTC1, Data Transfer Control Register 1(8) ADC 数据传.控制寄存器1定义采样次数：00H-FFH 次，最高16次；ADC10SA, Start Address Register for Data TransferTACTL, Timer_A Control Register （bit15---bit10 unused）TASSEL_x ： bit9--bit8 时钟源选择：TACLK ，ACLK，SMCLK，INCLKID_x ：bit7--bit6 设置分频1/2/4/8MC_x ：bit5--bit4 设置工作模式stop,up,continuous,up/downTACLR ：bit2 置位计数器TAR清零TAIE ：bit1 定时器A1中断使能TAIFG ：bit0 定时器中断标志TAR, Timer_A Register计数器TARTACCRx, Timer_A Capture/Compare Register x比较/捕获模式寄存器。
电设工作小结之 MSP430G2553学习笔记―2电设工作小结之-msp430g2553学习笔记―2电设工作小结之――msp430g2553学习笔记――2接通一篇：（四），adc101，adc10就是十位的ad，在g2553上加a0~a7八个可以外接的ad地下通道，a10收到片上的温度传感器上，其他的地下通道都直奔在内部的vｃｃ或gnd上。
因为就是１０为的ａｄ所以计算公式如下:2，adc参考电压的选择：adc的参考电压可以为：由adc掌控寄存器0adc10ctl0掌控。
但是必须提升adc的精度的话，尽量不要用内部的参照电压，最出色外接一个比较稳定的电压做为参照电压，因为内部的产生的参照电压不是特别平衡或精度不是特别的高。
比如我在采用时碰到的情况如下：vref设为2.5v但实际的值大概为2.475v，选择vccvss作为参考，用电压表测得大概为3.58v还是不小的偏差的。
另外，在有可能的情况下，尽量使用很大的vr+和vr-，以增大纹波对取样结果的影响。
3，adc10的取样方式存有：单通道单次取样，单通道多次取样，多通道单次取样，多通道多次取样。
4，dtc：因为adc10只有一个采样结果存储寄存器adc10mem，所以除了在单通道单次采样的模式下，其他的三个模式都必须使用dct，否则转换结果会不停地被新的结果给覆盖。
dtc是转换结果传送控制，也就是转换结果可以不用cpu的干预，就可以自动地存储在指定的存储空间内。
使用这种方式转换速度快，访问方便，适用于高速采样模式中。
dtc的使用可以从下面的例子中很容易看明白：#include#include\uchars1[]={\uchars2[]={\voidadc_init(){adc10ctl1=conseq_3+inch_1;//2通道多次转换,最大转换通道为a1adc10ctl0=adc10sht_2+msc+adc10on+adc10ie;//adc10on,interruptenabl参照电压选默认值vcc和vss//采样保持时间为16xadc10clks，adc内核开，中断使能msc多次转换选择开//如果msc置位，则第一次开始转换时需要触发源触发一次，以后的转换会自动进行中断使能//采用dtc时，当一个块传输完结，产生中断//数据传送控制寄存器0adc10dtc0设置为默认模式：单传送块模式，单块传送完停止adc10dtc1=0x04;//数据传送控制寄存器14conversions定义在每块的传送数目一共采样4次所以单块传送4次//以后就暂停了传输因为就是两地下通道的，所以就是每个地下通道取样数据传输2次adc10ae0|=bit0+bit1;//p1.0p1.1adcoptionselect使能模拟输入脚a0a1//不晓得为什么，当p10p11都悬空时，取样值相同，用电压表测得悬空电压相同，但是当都接通取样源的时候，//取样就是相同的}voidmain(void){uintadc_sample[8]={0};//存储adc序列取样结果wdtctl=wdtpw+wdthold;bcsctl1=calbc1_12mhz;//设定cpu时钟dco频率为12mhzdcoctl=caldco_12mhz;p2dir|=bit3+bit4;//液晶的两条线init_lcd();adc_init();wr_string(0,0,s1);wr_string(0,3,s2);for(;;){adc10ctl0&=~enc;//adc不使能够其实这句话可以放到紧接着cpu唤起之后的，因为cpu唤起了，表明我们想的//转换数据传送完成了，如果adc继续转换，那么转换结果也不再传输，是无用的。

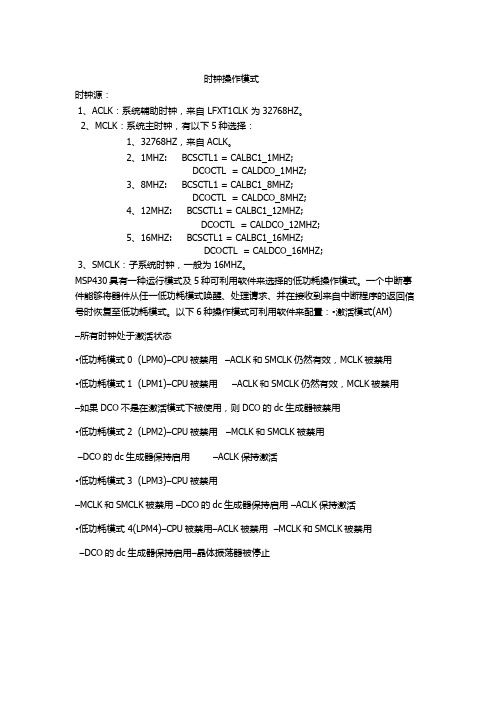

时钟操作模式时钟源：1、ACLK：系统辅助时钟，来自 LFXT1CLK 为32768HZ。
2、MCLK：系统主时钟，有以下5种选择：1、32768HZ，来自ACLK。
2、1MHZ: BCSCTL1 = CALBC1_1MHZ;DCOCTL = CALDCO_1MHZ;3、8MHZ: BCSCTL1 = CALBC1_8MHZ;DCOCTL = CALDCO_8MHZ;4、12MHZ: BCSCTL1 = CALBC1_12MHZ;DCOCTL = CALDCO_12MHZ;5、16MHZ: BCSCTL1 = CALBC1_16MHZ;DCOCTL = CALDCO_16MHZ;3、SMCLK：子系统时钟，一般为16MHZ。
MSP430具有一种运行模式及5种可利用软件来选择的低功耗操作模式。
一个中断事件能够将器件从任一低功耗模式唤醒、处理请求、并在接收到来自中断程序的返回信号时恢复至低功耗模式。
以下6种操作模式可利用软件来配置：•激活模式(AM)–所有时钟处于激活状态•低功耗模式0 (LPM0)–CPU被禁用–ACLK和SMCLK仍然有效，MCLK被禁用•低功耗模式1 (LPM1)–CPU被禁用–ACLK和SMCLK仍然有效，MCLK被禁用–如果DCO不是在激活模式下被使用，则DCO的dc生成器被禁用•低功耗模式2 (LPM2)–CPU被禁用–MCLK和SMCLK被禁用–DCO的dc生成器保持启用–ACLK保持激活•低功耗模式3 (LPM3)–CPU被禁用–MCLK和SMCLK被禁用–DCO的dc生成器保持启用–ACLK保持激活•低功耗模式 4(LPM4)–CPU被禁用–ACLK被禁用–MCLK和SMCLK被禁用–DCO的dc生成器保持启用–晶体振荡器被停止时钟结构图CPU。

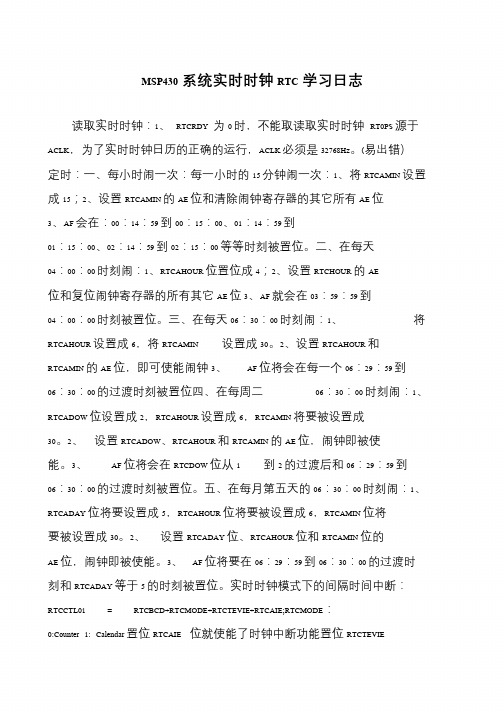

MSP430系统实时时钟RTC学习日志读取实时时钟：1、RTCRDY 为0 时，不能取读取实时时钟RT0PS 源于ACLK，为了实时时钟日历的正确的运行，ACLK 必须是32768Hz。
(易出错）定时：一、每小时闹一次：每一小时的15 分钟闹一次：1、将RTCAMIN 设置成15；2、设置RTCAMIN 的AE 位和清除闹钟寄存器的其它所有AE 位3、AF 会在：00：14：59 到00：15：00、01：14：59 到01：15：00、02：14：59 到02：15：00 等等时刻被置位。
二、在每天04：00：00 时刻闹：1、RTCAHOUR 位置位成4；2、设置RTCHOUR 的AE 位和复位闹钟寄存器的所有其它AE 位3、AF 就会在03：59：59 到04：00：00 时刻被置位。
三、在每天06：30：00 时刻闹：1、将RTCAHOUR 设置成6，将RTCAMIN 设置成30。
2、设置RTCAHOUR 和RTCAMIN 的AE 位，即可使能闹钟3、AF 位将会在每一个06：29：59 到06：30：00 的过渡时刻被置位四、在每周二06：30：00 时刻闹：1、RTCADOW 位设置成2，RTCAHOUR 设置成6，RTCAMIN 将要被设置成30。
2、设置RTCADOW、RTCAHOUR 和RTCAMIN 的AE 位，闹钟即被使能。
3、AF 位将会在RTCDOW 位从1 到2 的过渡后和06：29：59 到06：30：00 的过渡时刻被置位。
五、在每月第五天的06：30：00 时刻闹：1、RTCADAY 位将要设置成5，RTCAHOUR 位将要被设置成6，RTCAMIN 位将要被设置成30。
2、设置RTCADAY 位、RTCAHOUR 位和RTCAMIN 位的AE 位，闹钟即被使能。
3、AF 位将要在06：29：59 到06：30：00 的过渡时刻和RTCADAY 等于5 的时刻被置位。
MSP430G2553学习笔记(数据手册）MSP430G2553性能参数(DIP—20) 工作电压范围:1.8～3。
6V。
5种低功耗模式。
16位的RISC结构，62。
5ns指令周期.超低功耗：运行模式—230µA；待机模式—0.5µA；关闭模式—0.1µA；可以在不到1µs的时间里超快速地从待机模式唤醒.基本时钟模块配置：具有四种校准频率并高达16MHz的内部频率;内部超低功耗LF振荡器；32。
768KHz晶体；外部数字时钟源。
两个16 位Timer_A,分别具有三个捕获/比较寄存器。
用于模拟信号比较功能或者斜率模数（A/D)转换的片载比较器。
带内部基准、采样与保持以及自动扫描功能的10位200—ksps 模数(A/D）转换器。
16KB闪存,512B的RAM。
16个I/O口。
注意：MSP430G2553无P3口！MSP430G2553的时钟基本时钟系统的寄存器DCOCTL—DCO控制寄存器DCOxDCO频率选择控制1MODxDCO频率校正选择,通常令MODx=0注意：在MSP430G2553上电复位后，默认RSEL=7,DCO=3，通过数据手册查得DCO频率大概在0.8～1。
5MHz之间。
BCSCTL1—基本时钟控制寄存器1XT2OFF不用管，因为MSP430G2553内部没有XT2提供的HF时钟XTS不用管,默认复位后的0值即可DIV Ax设置ACLK的分频数00 /101 /210 /411 /8RSELxDCO频率选择控制2BCSCTL2-基本时钟控制寄存器2SELMxMCLK的选择控制位00 DCOCLK01 DCOCLK10 LFXT1CLK或者VLOCLK11 LFXT1CLK或者VLOCLK DIVMx设置MCLK的分频数00 /101 /210 /411 /8SELSSMCLK的选择控制位0 DCOCLK1 LFXT1CLK或者VLOCLK DIVSx设置SMCLK的分频数00 /101 /210 /411 /8DCORDCO直流发生电阻选择,此位一般设00 内部电阻1 外部电阻BCSCTL3—基本时钟控制寄存器3XT2Sx不用管LFXT1Sx00 LFXT1选为32。

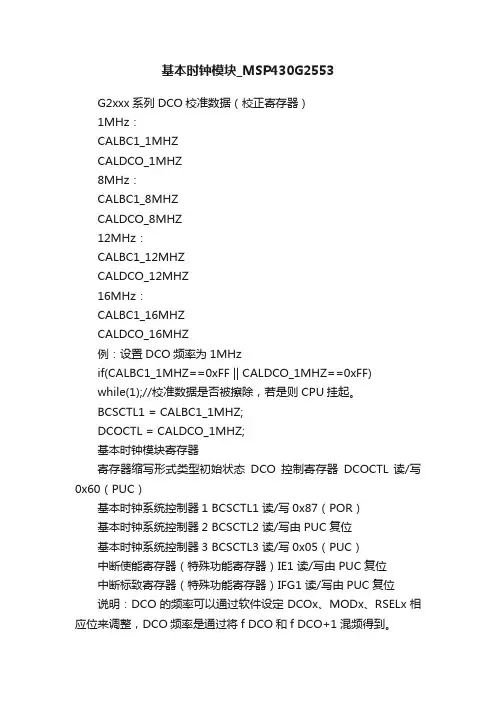

基本时钟模块_MSP430G2553G2xxx系列DCO校准数据（校正寄存器）1MHz：CALBC1_1MHZCALDCO_1MHZ8MHz：CALBC1_8MHZCALDCO_8MHZ12MHz：CALBC1_12MHZCALDCO_12MHZ16MHz：CALBC1_16MHZCALDCO_16MHZ例：设置DCO频率为1MHzif(CALBC1_1MHZ==0xFF || CALDCO_1MHZ==0xFF)while(1);//校准数据是否被擦除，若是则CPU挂起。
BCSCTL1 = CALBC1_1MHZ;DCOCTL = CALDCO_1MHZ;基本时钟模块寄存器寄存器缩写形式类型初始状态DCO控制寄存器DCOCTL 读/写0x60（PUC）基本时钟系统控制器1 BCSCTL1 读/写0x87（POR）基本时钟系统控制器2 BCSCTL2 读/写由PUC复位基本时钟系统控制器3 BCSCTL3 读/写0x05（PUC）中断使能寄存器（特殊功能寄存器）IE1 读/写由PUC复位中断标致寄存器（特殊功能寄存器）IFG1 读/写由PUC复位说明：DCO的频率可以通过软件设定DCOx、MODx、RSELx相应位来调整，DCO频率是通过将f DCO和f DCO+1混频得到。
1、DCOCTL：DCO控制寄存器7 6 5 4 3 2 1 0DCOx MODxrw-0 rw-1 rw-1 rw-0 rw-0 rw-0 rw-0 rw-0 DCOx：DCO频率范围选择位，这些位可以用来在由RESLx设置决定的8个离散的频率范围中选择哪一个。
MODx：调制系数选择位，这些位用来决定在32个DCO时钟周期中f DCO+1占多少个，f DCO 占多少个。
注意：当MODx=0时调制器关闭，DCOx=7时，由于此时没有下一个更高的频率范围f DCO+1可用，因此MODx无效不可用。
2、BCSCTL1：基本时钟系统控制寄存器17 6 5 4 3 2 1 0 XT2OFF XTS(1)(2)DIVAx RSELxrw-(1) rw-(0) rw-(0) rw-(0) rw-0 rw-1 rw-1 rw-1 XT2OFF：第二晶振XT2(可选高频晶振)关闭控制位。
我的TLC2543学习笔记——基于msp430g2553单⽚机还是贴不了图⽚我的TLC2543学习笔记Created on: 2012-9-8Author: zhang bin学习笔记for msp430g2553redesigned by zhang bin2012-09-08versions：12_09_01All Rights ReservedTLC2543具有4线制串⾏接⼝，分别为⽚选端(CS)，串⾏时钟输⼊端(I/O CLOCK)，串⾏数据输⼊端(DATA IN)和串⾏数据输出端(DATA OUT)（转换结束脚EOC可以不接）。
它可以直接与SPI器件进⾏连接，不需要其他外部逻辑。
同时，它还在⾼达4MHz的串⾏速率下与主机进⾏通信。
TLC2543的特点及引脚TLC2543是TI的12 bit串⾏A／D转换器，11个模拟输⼊通道。
使⽤开关电容逐次逼近技术完成，A／D转换过程．由于是串⾏输⼊结构，能够MCU的I／O资源．其特点有：1)12 bit分辨率A／D转换器；2)在⼯作温度范围内10us转换时间；3)11个模拟输⼊通道；4)3路内置⾃测试⽅式；5)采样率为66 kb／s；6)线性误差+1LSB(max)；7)有转换结束(EOC)输出；8)具有单、双极性输出；9)可编程的MSB或LSB前导；10)可编程的输出数据长度．��� 12-Bit-Resolution A/D Converter��� 10-µs Conversion Time Over OperatingTemperature��� 11 Analog Input Channels��� 3 Built-In Self-Test Modes��� Inherent Sample-and-Hold Function��� Linearity Error . . . ±1 LSB Max��� On-Chip System Clock��� End-of-Conversion Output��� Unipolar or Bipolar Output Operation(Signed Binary With Respect to 1/2 theApplied Voltage Reference)��� Programmable MSB or LSB First��� Programmable Power Down��� Programmable Output Data Length��� CMOS Technology��� Application Report Available我⽤的tlc2543是直插的，引脚图如下：各引脚的详细说明如下：引脚号名称I/O说明1～9,11,12AIN0～AIN10I模拟量输⼊端。
MSP430的时钟系统引言:MSP430的教科书通读了一遍,只是对其有一个整体的朦胧感.于是昨天开始准备编些程序试下自己的水平.可对着空荡荡的代码区硬是一个字都写不下去.涉及到细节问题,基本就是无从下手.现把一些细节问题整理在这个专栏里面,以备后面查证.同时觉得自己欠缺的还是一个对总体框架的把握,看来是要多读一些东西了.正文:MSP430根据型号的不同最多可以选择使用3个振荡器。
我们可以根据需要选择合适的振荡频率，并可以在不需要时随时关闭振荡器，以节省功耗。
这3个振荡器分别为：（1）DCO 数控RC振荡器。
它在芯片内部，不用时可以关闭。
DCO的振荡频率会受周围环境温度和MSP430工作电压的影响，且同一型号的芯片所产生的频率也不相同。
但DCO 的调节功能可以改善它的性能，他的调节分为以下3步：a：选择BCSCTL1.RSELx确定时钟的标称频率；b：选择DCOCTL.DCOx在标称频率基础上分段粗调；c：选择DCOCTL.MODx的值进行细调。
（2）LFXT1 接低频振荡器。
典型为接32768HZ的时钟振荡器，直接连接在XIN与XOUT 之间,此时振荡器不需要接负载电容。
也可以接450KHZ~8MHZ的标准晶体振荡器，此时需要接负载电容.LXFT1产生的频率信号为ACLK.低速时钟需要上百毫秒的建立时间才能稳定下来.（3）XT2 接450KHZ~8MHZ的标准晶体振荡器。
外部标准晶体振荡器接在XT2IN和XT2OUT之间,此时需要接负载电容，不用时可以关闭。
低频振荡器主要用来降低能量消耗，如使用电池供电的系统，高频振荡器用来对事件做出快速反应或者供CPU进行大量运算。
MSP430的3种时钟信号：MCLK系统主时钟；SMCLK系统子时钟；ACLK辅助时钟。
（1）MCLK系统主时钟。
除了CPU运算使用此时钟以外，外围模块也可以使用。
MCLK可以选择任何一个振荡器所产生的时钟信号并进行1、2、4、8分频作为其信号源。
MSP430编程（一）——时钟配置geweilin 2010.03.13笔者认为这篇文章只适合msp430的初学者，如果你已经熟悉430编程，那么这篇文章对你的用途不大。
msp430的时钟非常灵活，这篇文章将以msp430x1xx为例主要介绍器件的基本时钟模块（Basic Clock Module，以下称：时基模块）及其配置方法（以下所述均是针对msp430x1xx系列，其它系列读者可以参考相应的User’s guide）。
(一) 时基模块简介msp430的时基模块支持低功耗和超低功耗。
使用3个内部时钟信号，用户可以在性能和低功耗之间找到最佳的平衡点。
这个时基模块可以被配置为不使用任何外部元件、使用一个电阻、使用一个或两个晶体振荡器或陶瓷振荡器，所有这些完全可有软件控制。
时基模块包括2个或3个时钟源：□ LFXT1CLK: 低频/高频振荡器，既可以使用低频的32768HZ的手表晶体，也可以使用450KHZ- 8MHZ的标准的晶体振荡器或者陶瓷振荡器。
□ XT2CLK: 可选的高频振荡器，可以使用标准的晶体振荡器或者陶瓷振荡器，也可以使用450KHZ- 8MHZ 的外部时钟源。
□ DCOCLK: 内部RC型数控振荡器。
可以从时基模块获得3个时钟信号：□ ACLK: 辅助时钟，ACLK由LFXT1CLK时钟源经过1、2、4或者8分频得到，他可由软件选择配置到某个特定的外设上。
□ MCLK: 系统主时钟，MCLK可由软件选择LFXT1CLK、XT2CLK（如果可用的话）、或者DCOCLK作为时钟源，经过1、2、4或者8分频后得到，它被用来供CPU和系统使用。
□ SMCLK: 系统子时钟，SMCLK可由软件选择LFXT1CLK、XT2CLK（如果有的话）、或者DCOCLK作为时钟源，经过1、2、4或者8分频后得到，他可由软件选择供某个外设使用。
时基模块的框图如图1所示：注意：对于msp430x11x和msp430x12xx系列的单片机没有XT2振荡器，而是由LFXT1CLK代替XT2CLK。
概述：本实验的目的是了解用于执行对MSP430 Value Line设备的初始化过程的步骤。
在这个练习中，您将编写初始化代码，并运行该设备使用各种时钟资源。

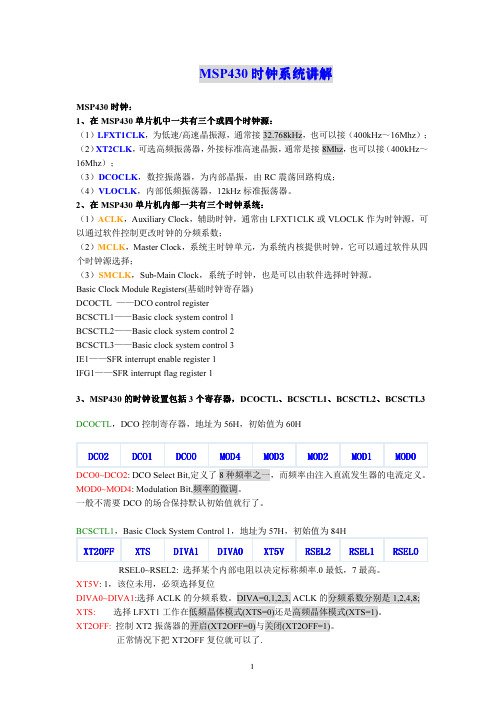

1、写初始化代码2、运行CPU的MCLK的来源方式：VLO 、32768晶体、DCO3、主体程序部分4、观察LED闪光灯速度MSP430时钟：1、在MSP430单片机中一共有三个时钟源：一个LFXT1CLK，为低速/高速晶振源，通常接32.768khz，也可以接（400khz～8Mhz）；一个为XT2CLK,外接标准高速晶振，通常是接8Mhz，也可以接（400khz～8Mhz）；还有一个叫DCOCLK，为内部晶振，有RC震荡回路构成。
2、在MSP430单片机内部一共有三个时钟系统：一个为ACLK，通常由LFXT1CLK作为时钟源，可以通过软件控制改时钟的分频系数树；一个为MCLK(Main CLK)一听就知道是主时钟单元，为系统内核提供时钟，它可以通过软件从三个时钟源选择；还有一个为SMCLK,称作辅助主时钟，也是可以由软件选择时钟源。
Basic Clock Module Registers(基础时钟寄存器)DCO control register DCOCTLBasic clock system control 1 BCSCTL1Basic clock system control 2 BCSCTL2Basic clock system control 3 BCSCTL3SFR interrupt enable register 1 IE1SFR interrupt flag register 1 IFG13、MSP430的时钟设置包括3个寄存器，DCOCTL、BCSCTL1、BCSCTL2、BCSCTL3DCOCTL，DCO控制寄存器，地址为56H，初始值为60HDCO0~DCO2: DCO Select Bit,定义了8种频率之一，而频率由注入直流发生器的电流定义。
第一版MSP430G2553学习笔记Created on: 2012-8-18Author: zhang bin学习笔记for msp430g2553redesigned by zhang bin2012-08-18versions：12_08_01一，MSP430G2553单片机的各个功能模块（一），IO口模块，1，我们所用的MSP430G2553有两组IO口，P1和P2。
2，IO口的寄存器有：方向选择寄存器PxDIR，输出寄存器PxOUT，输入寄存器PxIN，IO口内部上拉或下拉电阻使能寄存器PxREN，IO口功能选择寄存器PxSEL和PxSEL2，IO口中断使能寄存器PxIE，中断沿选择寄存器PxIES，IO口中断标志寄存器PxIFG。
3，所有的IO都带有中断，其中所有的P1口公用一个中断向量，所有的P2口公用一个中断向量。
所以在使用中断时，当进入中断后，还要判断到底是哪一个IO口产生的中断，判断方法可以是判断各个IO口的电平。
4，中断标志PxIFG需要软件清除，也可以用软件置位，从而用软件触发一个中断。
注意：在设置PxIESx时根据PxINx有可能会引起相应的PxIFGx置位（具体的情况见用户指南），所以在初始化完IO口中断以后，正式使用IO中断前要先将对应的PxIFGx清零。
程序如下：void IO_interrupt_init() //IO中断初始化函数{P1REN |= BIT4+BIT5+BIT6+BIT7; // pullup 内部上拉电阻使能//使用中断时，使能内部的上拉电阻这样当该脚悬空是，电平不会跳变，防止悬空时电平跳变不停的触发中断P1OUT = BIT4+BIT5+BIT6+BIT7; // 当引脚上的上拉或下拉电阻使能时，PxOUT选择是上拉还是下来//0：下拉，1：上拉P1IE |= BIT4+BIT5+BIT6+BIT7; // interrupt enabled P13中断使能P1IES |= BIT4+BIT5+BIT6+BIT7; // Hi/lo edge 下降沿中断//P1IES &= ~BIT3; //上升沿触发中断P1IFG &= ~(BIT4+BIT5+BIT6+BIT7); //中断标志位清零}5，PxOUT：如果引脚选择了内部的上拉或下拉电阻使能，则PxOUT设定电阻是上拉还是下拉，0：下拉，1：上拉6，当IO口不用时，最好不要设为输入，且为浮动状态（这是IO口的默认状态），因为当输入为浮动时，输入电压有可能会在VIL和VIH之间，这样会产生击穿电流。
MSP430G2553 学习笔记常用赋值运算符：清除：&=~ , 置位：|= , 测试：&= , 取反：A=看门狗模块：WDT (看门狗)IS1，IS0选择看门狗定时器的定时输出， T 是WDTCNT 的输入时钟源周期0 T x 2(15) 1 T x 2(13) 2 T x 2(9) 3T x 2(6)SSEL选择WDTCNT 的时钟源 0 SMCLK 1ACLKIS0、IS1、SSEL 可确定 WDT 定时时间， WDT 只能定时8种和时钟源相关的时间CNTCL当该位为1时，清除WDTCNT TMSEL工作模式选择看门狗模式1定时器模式NMI选择RST/NMI 引脚功能，在 PUC 后被复位0 RST/NMI引脚为复位端NMIES 选择中断的边沿触发方式0 上升沿触发NMI中断1 下降沿触发NMI中断HOLD 停止看门狗定时器工作，降低功耗0 WDT功能激活1 时钟禁止输入，计数停止WDT (看门狗)配置语句WDTCTL=WDTPW+WDTHOLD ；// 将 WDTPW+WDTHOLD 赋值给 WDTCTL，关闭看门狗定时器控制寄存器( Stop watchdogtimer)IE1 |= WDTIE ；// 使能 WDT 中断WDTCTL = WDT_ADL Y_1000 ；//WDT 1 s / 4 间隔计时器WDTCTL = WDTPW + WDTHOLD + WDTNMI + WDTNMIES ；//WDTCTL 由高8位口令和低8位控制命令组成，要写入操作 WDT的控制命令，出于安全原因必须先正确写入高字节看门狗口令。
口令为5AH，如果口令写错将导致系统复位。
读 WDTCTL时不需要口令。
这个控制寄存器还可以用于设置NMI引脚功能。
WDT 看门狗定时器(Watch Dog Timer)，这是16位增计数器，由MSP430所选定的时钟电路产生的固定周期时钟信号对计数器进行加法计数。
CC430学习笔记----（四）时钟系统网友juring作品大家都知道，单片机工作离不开时钟，在我们熟悉的51单片机里面，就是外部那个11.0592M 或者12M的晶振给单片机的CPU和片上外设提供时钟节拍。
430也是一样，但是430的时钟系统比51要先进和复杂很多。
51的时钟源只有一个，来自外部晶振，直接提供给内部工作；而430的时钟是一个专门的模块，至少有3个可选时钟源（CC430有5个），这些基本的时钟源不直接提供给CPU和外设使用，而是经过一些数据选择器和分频器，得到3个有用的时钟信号。
430的CPU和片上外设可以根据需要，选择这3个时钟信号中合适的时钟。
430的低功耗跟它的时钟系统有很大关系。
CC430的时钟模块叫UCS(Unified Clock System)，模块示意图：CC430中一共有5个时钟源：XT1CLK、VLOCLK、REFOCLK、DCOCLK、XT2CLKXT1CLK:这是一个低频时钟源，由外部提供，一般是外接32.768kHz的手表晶振，无需外加电容。
VLOCLK:这是一个集成在片上时钟源，低频低功耗，频率典型值是10kHz。
REFOCLK:这也是一个片上时钟源，频率典型值32.768kHz。
DCOCLK:这是一个片上的DCO数控振荡器，可以用片上FLL锁定。
XT2CLK:这是一个高频时钟源，由外部提供，用来给CC430的RF 模块提供时钟，一般是外接26MHz晶体振荡器。
其中，片上时钟VLOCLK、REFOCLK不是很精确稳定，会受到温度和电压的影响。
一般对精度和稳定性要求不高的应用可以选择片上时钟。
DCOCLK因为有FLL的锁定，所以可以提供非常稳定的时钟。
DCOCLK分频之后的时钟DCOCLKDIV一般提供给MCLK和SMCLK。
经过时钟系统出来一般有3个时钟信号：ACLK、MCLK、SMCLK ACLK: 辅助时钟（Auxillary Clock）ACLK可由软件选择作为各个外围模块的时钟信号，一般用于低速外设。
