飞时达道路断面法土方算量一、概述道路工程中的土方工作是指对原有地形进行改造、修筑道路所需的挖土填方等工程。
土方算量是对道路断面进行测量计算，并根据需要进行挖土或填方的工作量计算。
在土方算量中，飞时达道路断面法是一种常用的计算方法，本文将深入探讨该方法的原理、计算步骤和应用。
二、原理飞时达道路断面法是以道路纵向剖面线为基础，通过分割道路断面，计算各个土方体的数量和坐标位置，从而实现土方算量的目的。
具体原理如下：2.1 道路纵断面测量首先需要对道路进行纵断面的测量，可以利用测量仪器如全站仪或激光测距仪来实现高精度的测量。
通过将测量仪器放置在不同位置，可以得到道路各个点的坐标数据，进而绘制道路的纵向剖面线。
2.2 断面分割根据道路纵向剖面线，将道路断面进行分割。
通常情况下，将道路断面均匀分为若干个宽度相等的小段，每段称为一个剖面区间。
计算时，以每个剖面区间的中点作为计算点。
2.3 土方体计算对于每个剖面区间的计算点，根据其标高和横坐标位置可以确定计算点的体积。
具体计算方法为：1.根据计算点的标高，计算该点与前一个计算点之间的高差ΔH。
2.根据计算点横坐标的位置，计算出计算点与此位置上平均断面线之间的距离ΔS。
3.计算计算点与此位置上平均断面线及前一个计算点之间的等效梯度ΔG =ΔH / ΔS。
4.根据等效梯度ΔG和剖面宽度，计算出土方体积。
三、计算步骤飞时达道路断面法的计算步骤如下：3.1 道路纵断面测量使用测量仪器对道路进行纵断面测量，获取道路各个点的坐标数据。
3.2 断面分割根据测量数据，将道路断面进行分割，得到剖面区间。
3.3 土方体计算对于每个剖面区间的计算点，根据其标高和横坐标位置计算土方体积。
3.4 汇总计算结果将每个剖面区间的土方体积相加，得到整个道路的土方体积。
四、应用飞时达道路断面法土方算量可以广泛应用于道路工程中的土方工作量计算。
具体应用包括：4.1 道路设计在道路设计中，土方算量是必不可少的一项工作。
前言《飞时达土方计算软件》FastTFT是杭州飞时达软件有限公司于1997年推出的专业土石方工程量计算与施工图绘制软件，广泛适用于城市规划与工厂总图的场地竖向设计、市政道路设计的土石方平衡、园林景观设计的场地改造、农业工程中的农田与土地规整、水利设计部门的河道堤坝设计计算等。
针对各种复杂地形地貌情况以及场地实际设计要求，软件提供了方格网法、三角网法、断面法、块面法等多种土方量计算方法，对于土方挖填量结果可以进行分区域调配优化，解决就地土方平衡要求。
软件可以根据原始地形图上的标高离散点或等高线自动采集原始标高；根据场地情况及土方平衡要求优化计算出场地设计标高；根据运距及运量最小的原则自动确定土方调配方案，软件可以自动生成场地三维模型以及场地断面图，直观表达设计成果。
软件将自动计算和交互计算有机结合，计算精确、操作简单、符合工程设计思路，使用本软件可以成倍提高设计效率。
FastTFT软件推出以来，以其强大的功能、良好的售后服务，已成为国内应用最广泛的土石方计算软件，在同类软件中始终保持领先地位。
本手册简要介绍了FastTFT的功能及使用方法，从安装、配置到具体操作，叙述简捷，语言通俗，易于掌握。
由于本公司致力于软件的升级完善，不断推陈出新，因此，可能出现软件与本手册不相一致的地方，届时，请查阅软件的在线帮助。
竭诚欢迎广大用户对FastTFT提出宝贵的意见及建议，我们将对软件不断升级完善，让您的工作“更快、更好、更轻松”！ 目录第一章软件的安装运行 (1)1.1【软件的环境需求】 (2)1.2【软件的安装】 (2)1.2.1【单机版安装指南】 (2)1.2.2【网络版安装指南】 (2)1.3【软件的运行】 (5)1.4【软件的自动升级】 (5)1.5【土方计算常规操作步骤】 (7)第二章原始数据的录入和转换 (9)2.1【功能简介】 (10)2.2【地形的转换】 (10)2.3【地形的输入】 (11)2.3.1【地形离散点的输入】 (11)2.3.2【地形钻孔点的输入】 (12)2.3.3【地形等高线的输入】 (13)2.3.4【地形特征线的输入】 (13)2.4【特征线的编辑】 (15)2.5【地形等高线、特征线离散】 (15)2.6【高程转负值】 (15)2.7【地形离散点检查】 (15)2.8【地形等高线检查】 (16)2.9【地形标高数据源设置】 (16)2.10【设计控制点的输入转换】 (17)2.11【设计等高线的输入转换】 (18)2.12【设计特征线的输入编辑】 (18)2.13【设计等高线、特征线的离散】 (19)2.14【设计控制点的检查】 (20)2.15【设计等高线检查】 (20)2.16【设计标高数据源设置】 (20)第三章方格网法计算土方量 (21)I3.3【自动布置方格网】 (23)3.4【方格网编辑】 (24)3.5【采集自然标高】 (26)3.6【确定设计标高】 (26)3.6.1【自动采集设计标高】 (26)3.6.2【设计标高自动优化】 (27)3.6.3【直接输入设计标高】 (30)3.7【标高点调整】 (31)3.8【采集土层厚度】 (32)3.9【边界放坡】 (32)3.9.1【单级放坡】 (32)3.9.2【多级放坡】 (37)3.9.3【删除边坡】 (39)3.9.4【计算起始放坡线】 (40)3.10【计算土石方量】 (40)第四章三角网法计算土方 (41)4.1【功能简介】 (42)4.2【确定计算范围】 (42)4.3【自动布置三角网】 (43)4.4【三角网的编辑】 (44)4.4.1【内插三角网】 (44)4.4.2【调整三角网】 (44)4.4.3【删除三角形】 (44)4.4.4【调整三角点位置】 (45)4.5【采集自然标高】 (45)4.6【确定设计标高】 (45)4.6.1【采集设计标高】 (45)4.6.2【优化设计标高】 (46)4.6.3【输入设计标高】 (46)4.7【逐点输入标高】 (47)II4.10【土方量统计表】 (49)4.11【绘制平土剖面图】 (49)第五章田块法计算土方 (51)5.1【功能简介】 (52)5.2【构造自然田块】................................................................错误！未定义书签。

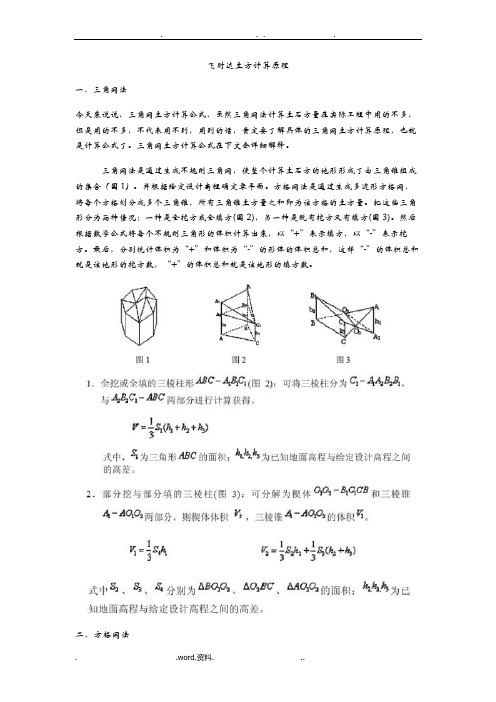

飞时达土方计算原理一、三角网法今天来说说，三角网土方计算公式，虽然三角网法计算土石方量在实际工程中用的不多，但是用的不多，不代表用不到，用到的话，肯定要了解具体的三角网土方计算原理，也就是计算公式了。
三角网土方计算公式在下文会详细解释。
三角网法是通过生成不规则三角网，使整个计算土石方的地形形成了由三角锥组成的集合（图1）。
并根据给定设计高程确定零平面。
方格网法是通过生成多边形方格网，将每个方格划分成多个三角锥，所有三角锥土方量之和即为该方格的土方量。
把这些三角形分为两种情况：一种是全挖方或全填方(图2)，另一种是既有挖方又有填方(图3)。
然后根据数学公式将每个不规则三角形的体积计算出来，以“+”表示填方，以“-”表示挖方。
最后，分别统计体积为“+”和体积为“-”的形体的体积总和，这样“-”的体积总和就是该地形的挖方数，“+”的体积总和就是该地形的填方数。
二、方格网法其实，我已经在前面写过飞时达土方计算网格法计算公式了，但是有的客户对这个公式还不怎么理解？今天老付就对这个公式做个详细的计算过程，希望大家一定要看好。
下面就请看飞时达网格法计算公式计算全过程。
飞时达土方计算软件采用双向切分三棱锥平均值计算土方量。
希望大家好好对照方格网计算公式，手工计算和我们软件计算，好好对比下，计算出来结果是一样的。
根据各角点施工高度的不同，零线（即方格边上施工高度为零、不填不挖的点的连线）可能将三角形划分为两种情况：三角形全部为挖方或全部为填方以及部分挖方和部分填方。
注：更详细计算方法可参见《建筑施工》（第三版）P11～13页1、全填全挖的计算公式：V=[a2*(h1+h2+h3)]／6a：指方格的边长h1 h2 h3值的三角形的各点的施工高度。
举例：下面是一个全填方的网格（20*20），请看软件详细的计算过程：第一种对角线第一种对角线的情况：V1=[202*(6.61+5.84+10.88)]／6 =1555.3333333333V2=[202*(10.62+5.84+10.88)]／6 =1822.666 666总量：3377.9999999第二种对角线第二种对角线的情况：V1=[202*(6.61+5.84+10.62)]／6 =1538V2=[202*(10.62+6.61+10.88)]／6 =1 874总量：3412【第一种情况+第二种情况】/ 2 =(3378+3412)/2=3395 (正好和网格里的对上了)全挖的情况和全填的情况是一样的计算过程。
飞时达土方计算原理一、三角网法今天来说说，三角网土方计算公式，虽然三角网法计算土石方量在实际工程中用的不多，但是用的不多，不代表用不到，用到的话，肯定要了解具体的三角网土方计算原理，也就是计算公式了。
三角网土方计算公式在下文会详细解释。
三角网法是通过生成不规则三角网，使整个计算土石方的地形形成了由三角锥组成的集合（图1）。
并根据给定设计高程确定零平面。
方格网法是通过生成多边形方格网，将每个方格划分成多个三角锥，所有三角锥土方量之和即为该方格的土方量。
把这些三角形分为两种情况：一种是全挖方或全填方(图2)，另一种是既有挖方又有填方(图3)。
然后根据数学公式将每个不规则三角形的体积计算出来，以“+”表示填方，以“-”表示挖方。
最后，分别统计体积为“+”和体积为“-”的形体的体积总和，这样“-”的体积总和就是该地形内的挖方数，“+”的体积总和就是该地形内的填方数。
二、方格网法其实，我已经在前面写过飞时达土方计算网格法计算公式了，但是有的客户对这个公式还不怎么理解？今天老付就对这个公式做个详细的计算过程，希望大家一定要看好。
下面就请看飞时达网格法计算公式计算全过程。
飞时达土方计算软件采用双向切分三棱锥平均值计算土方量。
希望大家好好对照方格网计算公式，手工计算和我们软件计算，好好对比下，计算出来结果是一样的。
根据各角点施工高度的不同，零线（即方格边上施工高度为零、不填不挖的点的连线）可能将三角形划分为两种情况：三角形全部为挖方或全部为填方以及部分挖方和部分填方。
注：更详细计算方法可参见《建筑施工》（第三版）P11～13页1、全填全挖的计算公式：V=[a2*(h1+h2+h3)]／6a：指方格的边长h1 h2 h3 值的三角形的各点的施工高度。
举例：下面是一个全填方的网格（20*20），请看软件详细的计算过程：第一种对角线第一种对角线的情况：V1=[202*(6.61+5.84+10.88)]／6 =1555.3333333 333V2=[202*(10.62+5.84+10.88)]／6 =1822.666666总量：3377.9999999第二种对角线第二种对角线的情况：V1=[202*(6.61+5.84+10.62)]／6 =1538V2=[202*(10.62+6.61+10.88)]／6 =1874总量：3412【第一种情况+第二种情况】/ 2 =(3378+3412)/2=3395 (正好和网格里的对上了)全挖的情况和全填的情况是一样的计算过程。
飞时达放坡线土方计算步骤嘿，朋友们！今天咱来唠唠飞时达放坡线土方计算那些事儿。
这可真是个技术活啊，就像我们盖房子要打牢地基一样重要！首先呢，咱得把相关的数据都准备好，就好比做饭得先有食材呀！什么地形的尺寸啦、坡度要求啦，都得弄得清清楚楚，可不能马虎。
这要是弄错了，那后面可就全乱套啦。
然后呢，打开飞时达软件，就像进入了一个神奇的魔法世界。
在这里，我们要找到计算土方的那个功能模块，就像在茫茫人海中找到那个对的人一样。
这可得有点耐心，别着急，慢慢找。
找到之后呢，就把咱之前准备好的那些数据一股脑儿地填进去。
嘿，你可别小看这一步，这就好比给汽车加油，油加好了才能跑得顺畅嘛！数据填对了，计算结果才能靠谱呀。
接下来，就是见证奇迹的时刻啦！点击计算按钮，看着软件飞速地运转，心里是不是有点小期待呢？就像等着开奖一样，不知道结果会是啥样。
等计算结果出来了，可得仔细瞅瞅。
看看这土方量是不是符合咱的预期，要是有偏差，那咱就得找找原因，是数据错啦，还是哪里设置有问题。
这就跟医生看病似的，得找到病根儿才能治好病呀。
哎呀，你说这飞时达放坡线土方计算是不是挺有意思的？虽然有点复杂，但咱只要一步一步来，就像走楼梯一样，稳稳当当的，肯定能把它搞定。
你想想看，要是没有这精确的计算，那挖土方的时候不就乱套啦？该挖多深不知道，该挖多大范围也不清楚，那可不行呀！所以说，这飞时达放坡线土方计算可是个大功臣呢。
咱再回过头来看看这些步骤，是不是感觉也没那么难啦？只要咱认真对待，就没有搞不定的事儿。
就像那句话说的，世上无难事，只怕有心人嘛！总之呢，飞时达放坡线土方计算就是这么个过程，大家可得记住咯！以后遇到这样的事儿，就知道该怎么去处理啦。
咱可不能在这上面栽跟头，得把它掌握得牢牢的！咋样，朋友们，都学会了吧？。
