火力发电工程建设标准强制性条文实施指南版第五篇电气工程施电表格
火力发电工程建设标准强制性条文实施指南版第五篇电气工程施电表
格
文件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688]
安装分项工程强制性条文执行情况检查表编号：施电表1
安装分项工程强制性条文执行情况检查表编号：施电表2
安装分项工程强制性条文执行情况检查表编号：施电表3
安装分项工程强制性条文执行情况检查表编号：施电表4
安装分项工程强制性条文执行情况检查表编号：施电表5
安装分项工程强制性条文执行情况检查表编号：施电表5
安装分项工程强制性条文执行情况检查表编号：施电表6
安装分项工程强制性条文执行情况检查表编号：施电表7
安装分项工程强制性条文执行情况检查表编号：施电表8
安装分项工程强制性条文执行情况检查表编号：施电表9
安装分项工程强制性条文执行情况检查表
编号：施电表10。
火力发电工程建设标准强制性条文执行表格--锅炉分册
火力发电工程建设标准强制性条文执行表格锅炉分册山西省电力建设工程质量监督中心站主编前言电力工程建设的质量与安全是电力系统整体质量与安全的基础，是保证电力工业可持续健康稳定发展的基础。
电力工程建设标准强制性条文，是贯彻落实《建设工程质量管理条例》等法律法规的具体表现，是电力建设过程中参与建设活动各方应强制执行的技术法规性条文，是从源头上、技术保证电力工程安全与质量的关键所在。
贯彻工程建设标准强制性条文是电力行业落实科学发展观、构建和谐社会的一项重要工作。
参与电力工程建设的各责任主体必须认真学习与贯彻落实强制性条文，以确保工程建设质量与安全。
自国务院第279号令《建设工程质量管理条例》实施以来，建设部和国家电监会办公厅相继颁发了《实施工程建设强制性标准监督规定》以及办输电[2006]8号《关于组织开展电力工程建设标准强制性条文实施情况检查的通知》等文件，要求在工程建设过程中严格执行工程建设标准强制性条文，在近年来全国范围的质量监督检查和优质工程检查过程中也发现，绝大多数电力工程项目存在《工程建设标准强制性条文》执行计划系统性不强，各质量主体责任不够明确，执行内容不够完整，部分执行“强制性条文”情况无执行目录，难以事后监督检查，质量验评主控项目执行深度不够和偏重于事后控制等问题。
在工程建设过程中，有关工程技术人员、质检人员对“强制性条文”的执行与检查极为不便，往往有所忽视，执行过程中偏差、遗漏及违反“强制性条文”的情况时有发生。
全国电力工程各建设、设计、施工、监理单位均在如何严格执行“强制性条文”方面进行摸索，但无统一而有效的办法。
为此，我们特组织编排了《火力发电工程建设标准强制性条文执行表格》丛书，收集整理了国家现行有效的涉及火力发电工程勘察设计、施工及验收有关质量方面工程建设标准强制性条文，内容全面、完整。
本套丛书分成8个分册，即《设计分册》、《土建分册》、《锅炉分册》、《汽机分册》、《电气分册》、《管道分册》、《水处理及制氢分册》和《焊接分册》。
火力发电工程建设标准强制性条文执行表格--锅炉分册
火力发电工程建设标准强制性条文执行表格锅炉分册山西省电力建设工程质量监督中心站主编前言电力工程建设的质量与安全是电力系统整体质量与安全的基础，是保证电力工业可持续健康稳定发展的基础。
电力工程建设标准强制性条文，是贯彻落实《建设工程质量管理条例》等法律法规的具体表现，是电力建设过程中参与建设活动各方应强制执行的技术法规性条文，是从源头上、技术保证电力工程安全与质量的关键所在。
贯彻工程建设标准强制性条文是电力行业落实科学发展观、构建和谐社会的一项重要工作。
参与电力工程建设的各责任主体必须认真学习与贯彻落实强制性条文，以确保工程建设质量与安全。
自国务院第279号令《建设工程质量管理条例》实施以来，建设部和国家电监会办公厅相继颁发了《实施工程建设强制性标准监督规定》以及办输电[2006]8号《关于组织开展电力工程建设标准强制性条文实施情况检查的通知》等文件，要求在工程建设过程中严格执行工程建设标准强制性条文，在近年来全国范围的质量监督检查和优质工程检查过程中也发现，绝大多数电力工程项目存在《工程建设标准强制性条文》执行计划系统性不强，各质量主体责任不够明确，执行内容不够完整，部分执行“强制性条文”情况无执行目录，难以事后监督检查，质量验评主控项目执行深度不够和偏重于事后控制等问题。
在工程建设过程中，有关工程技术人员、质检人员对“强制性条文”的执行与检查极为不便，往往有所忽视，执行过程中偏差、遗漏及违反“强制性条文”的情况时有发生。
全国电力工程各建设、设计、施工、监理单位均在如何严格执行“强制性条文”方面进行摸索，但无统一而有效的办法。
为此，我们特组织编排了《火力发电工程建设标准强制性条文执行表格》丛书，收集整理了国家现行有效的涉及火力发电工程勘察设计、施工及验收有关质量方面工程建设标准强制性条文，内容全面、完整。
本套丛书分成8个分册，即《设计分册》、《土建分册》、《锅炉分册》、《汽机分册》、《电气分册》、《管道分册》、《水处理及制氢分册》和《焊接分册》。
2013年版火力发电工程建设标准强制性条文实施指南管道及(精)

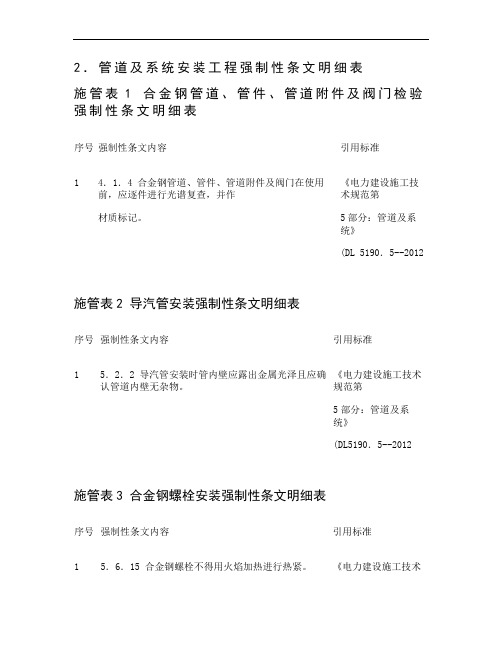

2．管道及系统安装工程强制性条文明细表施管表1合金钢管道、管件、管道附件及阀门检验强制性条文明细表序号强制性条文内容引用标准1 4．1．4 合金钢管道、管件、管道附件及阀门在使用前，应逐件进行光谱复查，并作材质标记。
《电力建设施工技术规范第5部分：管道及系统》(DL 5190．5--2012施管表2 导汽管安装强制性条文明细表序号强制性条文内容引用标准1 5．2．2 导汽管安装时管内壁应露出金属光泽且应确认管道内壁无杂物。
《电力建设施工技术规范第5部分：管道及系统》(DL5190．5--2012施管表3 合金钢螺栓安装强制性条文明细表序号强制性条文内容引用标准1 5．6．15 合金钢螺栓不得用火焰加热进行热紧。
《电力建设施工技术规范第5部分：管道及系统》(DL5190．5--2012 施管表4 热位移支吊架安装强制性条文明细表序号强制性条文内容引用标准1 5．7．9 在有热位移的管道上安装支吊架时，根部支吊点偏移方向应与膨胀方向一致；偏移值应为冷位移值和1／2热位移值的矢量和。
热态时，刚性吊杆倾斜值允许偏差为3°，弹性吊杆倾斜值允许偏差为4°。
《电力建设施工技术规范第5部分：管道及系统》(DL5190．5--2012施管表5 管道系统清洗强制性条文明细表序号强制性条文内容引用标准1 6．3．6 化学清洗后的废液处理和排放必须符合GB8978《国家排放标准》的规定。
《电力建设施工技术规范第5部分：管道及系统》(DL5190．5--2012施管表6 蒸汽吹扫管道强制性条文明细表序号强制性条文内容引用标准1 6．3．11 蒸汽吹扫的临时排汽管道及系统，应由有设计资质的单位设计。
《电力建设施工技术规范第5部分：管道及系统》(DL5190．5--2012。
火力发电工程建设标准强制性条文执行表格

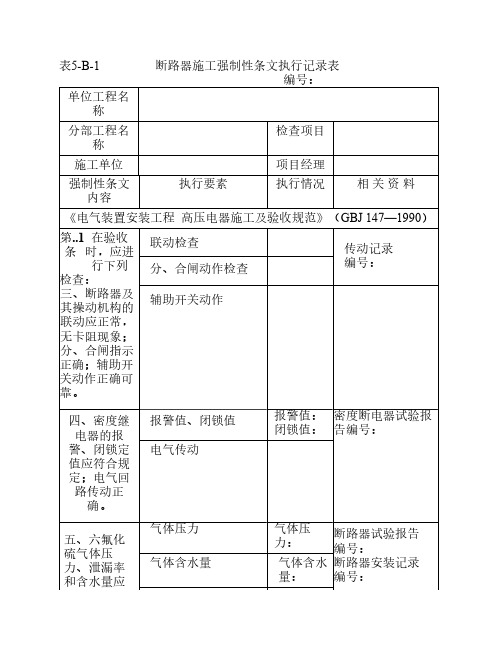

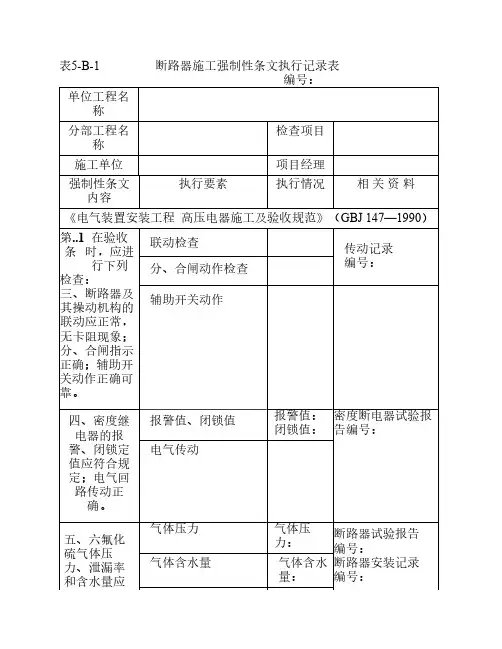

表5-B-1 断路器施工强制性条文执行记录表表5-B-2 电力变压器施工强制性条文执行记录表编号：单位工程名称分部工程名称检查项目施工单位项目经理强制性条文内容执行要素执行情况相关资料《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》（GBJ 148—1990）第2.3.2条当含氧时未达到18%以上时，人员不得进入。
现场监控施工记录编号：强制性条文内容执行要素执行情况相关资料《电气装置安装工程 电力变压器、油浸电抗器、互感器施工及验收规范》（GBJ 148—1990）第2.7.1条 绝缘油必须按现行的国家标准《电气装置安装工程 电气设备交接试验标准》的规定试验合格简化分析变压器油试验报告编号：耐压试验混油试验格；保护装置整定值符合规定；操作及联动试验正确。
传动试验项目部质检员：年月日专业监理工程师：年月日第..3条第..4条表5-B-3 母线施工强制性条文执行记录表编号：单位工程名称分部工程名称检查项目施工单位项目经理强制性条文内容执行要素执行情况相关资料《电气装置安装工程母线装置施工及验收规范》（GBJ 147—1990）第2.4.9条母线施焊前，焊工必须经过考试合格。
资格证资格证号：考试合格证：考试合格证项目部质检员：年月日专业监理工程师：年月日表5-B-4 电缆施工强制性条文执行记录表编号：单位工程名称分部工程名称检查项目施工单位项目经理强制性条文内容执行要素执行情况相关资料《电气装置安装工程电缆线路施工及验收规范》（GB 50168—2006）第4.2.9条金属电缆支架全长均应有良好的接地。
全长接地电缆支架（桥架）验收记录编号：第5.2.6条直埋电缆在直线段每隔50~100m处、电缆接头处、转变处、进入建筑物等处，应设置明显的方位标志或标桩。
标志设置检查记录编号：第7.0.1条对易受外部影响着火的电缆密集场所或可能着火蔓延而酿成严重事故的电缆线路，必须按设计要求的防火阻燃措施施工。
火力发电工程建设标准强制性条文实施指南(2013年版)第五篇电气工程施电表11-20
已执行
3
3.4.3接地体(线)为铜与铜或铜与钢之间的连接工艺采用热剂焊(放热焊接)时，其熔接接头必须符合下列规定:
1被连接的导体必须完全包在接头里。
2要保证连接部位的金属完全熔化，连接牢固。
3热剂焊(放热焊接)接头的表面应平滑。
4热剂焊(放热焊接)接头应无贯穿性的气孔。
已执行
验收结果
施工单位：（章）
6独立避雷针(线)应设置独立的集中接地装置。当有困难时，该接地装置可与接地网连接，但避雷针与主接地网的地下连接点至35kV及以下设备与主接地网的地下连接点，沿接地体的长度不得小于15m。
7独立避雷针的接地装置与接地网的地中距离不应小于3m。
8发电厂、变电站配电装置的架构或屋顶上的避雷针(含悬挂避雷线的构架)应在其附近装设集中接地装置，并与主接地网连接。
3建筑物上的防雷设施采用多根引下线时，应在各引下线距地面的1.5m-1.8m处设置断接长，断接卡应加保护措施。
4装有避雷针的金属筒体，当其厚度不小于4mm时，可作避雷针的引下线。筒体底部应至少有2处与接地体对称连接。
5独立避雷针及其接地装置与道路或建筑物的出入口等的距离应大于3m。当小于3m时，应采取均压措施或铺设卵石或沥青地面。
已执行
4
3.8.10微波塔上同轴馈线金属外皮的上端及下端应分别就近与铁塔连接，在机房入口处与接地装置再连接一次;馈线较长时应在中间加一个与塔身的连接点;室外馈线桥始末两端均应和接地装置连接。
已执行
5
3.8.11微波塔上的航标灯电源线应选用金属外皮电缆或将导线穿入金属管，金属外皮或金属管至少应在卜下两端与塔身金属结构连接，进机房前应水平直埋10m以上，埋深应大于0.6m。
检验项目
执行情况
相关资料
3
3.4.3接地体(线)为铜与铜或铜与钢之间的连接工艺采用热剂焊(放热焊接)时，其熔接接头必须符合下列规定:
1被连接的导体必须完全包在接头里。
2要保证连接部位的金属完全熔化，连接牢固。
3热剂焊(放热焊接)接头的表面应平滑。
4热剂焊(放热焊接)接头应无贯穿性的气孔。
已执行
验收结果
施工单位：（章）
6独立避雷针(线)应设置独立的集中接地装置。当有困难时，该接地装置可与接地网连接，但避雷针与主接地网的地下连接点至35kV及以下设备与主接地网的地下连接点，沿接地体的长度不得小于15m。
7独立避雷针的接地装置与接地网的地中距离不应小于3m。
8发电厂、变电站配电装置的架构或屋顶上的避雷针(含悬挂避雷线的构架)应在其附近装设集中接地装置，并与主接地网连接。
3建筑物上的防雷设施采用多根引下线时，应在各引下线距地面的1.5m-1.8m处设置断接长，断接卡应加保护措施。
4装有避雷针的金属筒体，当其厚度不小于4mm时，可作避雷针的引下线。筒体底部应至少有2处与接地体对称连接。
5独立避雷针及其接地装置与道路或建筑物的出入口等的距离应大于3m。当小于3m时，应采取均压措施或铺设卵石或沥青地面。
已执行
4
3.8.10微波塔上同轴馈线金属外皮的上端及下端应分别就近与铁塔连接，在机房入口处与接地装置再连接一次;馈线较长时应在中间加一个与塔身的连接点;室外馈线桥始末两端均应和接地装置连接。
已执行
5
3.8.11微波塔上的航标灯电源线应选用金属外皮电缆或将导线穿入金属管，金属外皮或金属管至少应在卜下两端与塔身金属结构连接，进机房前应水平直埋10m以上，埋深应大于0.6m。
检验项目
执行情况
相关资料
火力发电工程建设标准强制性条文执行表 电气分册
火力发电工程强制性条文电气分册目录：第一部分电气安装工程强制性条文执行计划表 (3)第二部分强制性条文执行记录表 (18)断路器施工强制性条文执行记录表 (18)电力变压器施工强制性条文执行记录表 (19)母线施工强制性条文执行记录表 (20)电缆施工强制性条文执行记录表 (21)电气设备接地施工强制性条文执行记录表 (22)电气设备接地施工强制性条文执行记录表 (23)接地网施工强制性条文执行记录表 (24)接地线连接施工强制性条文执行记录表 (25)重要设备和设备构架施工强制性条文执行记录表 (26)电缆接地施工强制性条文执行记录表 (27)电气装置本体接地施工强制性条文执行记录表 (28)附属及二次设备接地施工强制性条文执行记录表 (29)接地体焊接施工强制性条文执行记录表 (30)GIS接地施工强制性条文执行记录表 (31)避雷针（线、带、网）施工强制性条文执行记录表 (32)携带式和移动式电气设备接地施工强制性条文执行记录表 (33)输电线路杆塔接地施工强制性条文执行记录表 (34)通信二次系统接地施工强制性条文执行记录表 (35)配电装置接地施工强制性条文执行记录表 (36)旋转电机施工强制性条文执行记录表 (37)盘、柜安装施工强制性条文执行记录表 (38)35KV及以下架空电力线路施工强制性条文执行记录表 (39)低压电器路施工强制性条文执行记录表 (40)起重机接地施工强制性条文执行记录表 (41)起重机电气设备安装施工强制性条文执行记录表 (42)起重机试运强制性条文执行记录表 (44)危险环境电气装置安装强制性条文执行记录表 (45)危险环境通风施工强制性条文执行记录表 (49)同步发电机及调相机交接试验强制性条文执行记录表 (50)直流电机交接试验强制性条文执行记录表 (51)交流电机试验强制性条文执行记录表 (52)电抗器及消弧线圈试验强制性条文执行记录表 (53)互感器试验强制性条文执行记录表 (54)真空断路器试验强制性条文执行记录表 (55)六氟化硫断路器试验强制性条文执行记录表 (56)六氟化硫封闭式组合电器断路器试验强制性条文执行记录表 (57)电力电缆线路试验强制性条文执行记录表 (58)避雷器试验强制性条文执行记录表 (59)1KV以上架空电力线路试验强制性条文执行记录表 (60)接地装置试验强制性条文执行记录表 (61)第三部分强制性条文执行检查表 (62)SF6断路器施工强制性条文执行检查表 (62)主变压器施工强制性条文执行检查表 (63)母线安装施工强制性条文执行检查表 (64)电缆敷设施工强制性条文执行检查表 (65)电气设备接地施工强制性条文执行检查表 (66)电气设备接地施工强制性条文执行检查表 (67)电气设备接地施工强制性条文执行检查表 (68)GIS接地施工强制性条文执行检查表 (69)电缆接地施工强制性条文执行检查表 (70)屋内接地线施工强制性条文执行检查表 (71)屋外地网施工强制性条文执行检查表 (72)避雷针（线、带、网）施工强制性条文执行检查表 (73)接地线焊接施工强制性条文执行检查表 (74)旋转电机施工强制性条文执行检查表 (75)盘、柜安装施工强制性条文执行检查表 (76)35KV及以下架空电力线路施工强制性条文执行检查表 (77)低压电器施工强制性条文执行检查表 (78)起重机安装施工强制性条文执行检查表 (79)起重机安装施工强制性条文执行检查表 (80)起重机试运强制性条文执行检查表 (81)危险环境电气装置施工强制性条文执行检查表 (82)交接试验强制性条文执行检查表 (87)第四部分强制性条文执行汇总表 (89)火力发电工程电气强制性条文执行汇总表 (89)第一部分电气安装工程强制性条文执行计划表表号：5-A表号：5-A表号：5-A表号：5-A表号：5-A表号：5-A表号：5-A表号：5-A表号：5-A表号：5-A表号：5-A表号：5-A表号：5-A表号：5-A电气安装工程强制性条文执行计划表表号：5-A第二部分强制性条文执行记录表断路器施工强制性条文执行记录表表号：5-B-1 编号：电力变压器施工强制性条文执行记录表表号：5-B-2 编号：母线施工强制性条文执行记录表表号：5-B-3 编号：电缆施工强制性条文执行记录表表号：5-B-4 编号：表号：5-B-5 编号：1/2表号：5-B-5 编号：2/2接地网施工强制性条文执行记录表表号：5-B-6 编号：接地线连接施工强制性条文执行记录表表号：5-B-7 编号：重要设备和设备构架施工强制性条文执行记录表表号：5-B-8 编号：电缆接地施工强制性条文执行记录表表号：5-B-9 编号：电气装置本体接地施工强制性条文执行记录表表号：5-B-10 编号：附属及二次设备接地施工强制性条文执行记录表表号：5-B-11 编号：接地体焊接施工强制性条文执行记录表表号：5-B-12 编号：GIS接地施工强制性条文执行记录表表号：5-B-13 编号：避雷针（线、带、网）施工强制性条文执行记录表表号：5-B-14 编号：携带式和移动式电气设备接地施工强制性条文执行记录表表号：5-B-15 编号：输电线路杆塔接地施工强制性条文执行记录表表号：5-B-16 编号：通信二次系统接地施工强制性条文执行记录表表号：5-B-17 编号：配电装置接地施工强制性条文执行记录表表号：5-B-18 编号：旋转电机施工强制性条文执行记录表表号：5-B-19 编号：盘、柜安装施工强制性条文执行记录表表号：5-B-20 编号：35KV及以下架空电力线路施工强制性条文执行记录表表号：5-B-21 编号：低压电器路施工强制性条文执行记录表表号：5-B-22 编号：起重机接地施工强制性条文执行记录表表号：5-B-23 编号：起重机电气设备安装施工强制性条文执行记录表表号：5-B-24 编号：（1/2）起重机电气设备安装施工强制性条文执行记录表表号：5-B-24 编号：（2/2）起重机试运强制性条文执行记录表表号：5-B-25 编号：表号：5-B-26 编号：（1/2）表号：5-B-26 编号：（2/2）危险环境电气设备接地施工强制性条文执行记录表危险环境电气设备接地施工强制性条文执行记录表表号：5-B-27 编号：（2/2）危险环境通风施工强制性条文执行记录表表号：5-B-28 编号：同步发电机及调相机交接试验强制性条文执行记录表表号：5-B-29 编号：。

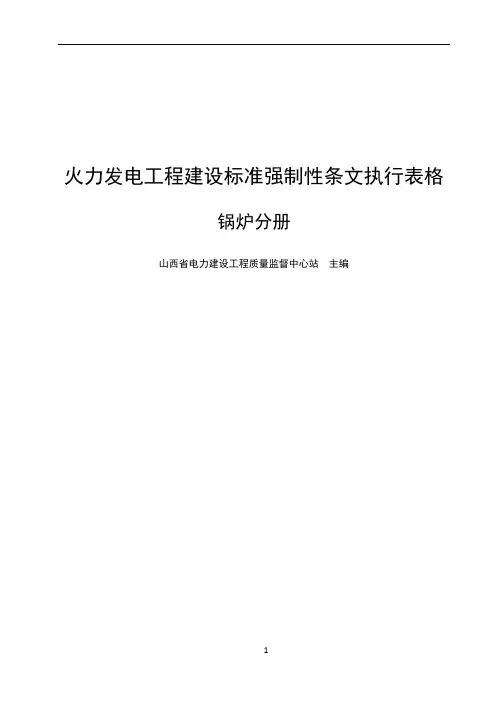

火力发电工程建设标准强制性条文执行表格--锅炉分册
火力发电工程建设标准强制性条文执行表格锅炉分册山西省电力建设工程质量监督中心站主编前言电力工程建设的质量与安全是电力系统整体质量与安全的基础,是保证电力工业可持续健康稳定发展的基础。
电力工程建设标准强制性条文，是贯彻落实《建设工程质量管理条例》等法律法规的具体表现,是电力建设过程中参与建设活动各方应强制执行的技术法规性条文，是从源头上、技术保证电力工程安全与质量的关键所在。
贯彻工程建设标准强制性条文是电力行业落实科学发展观、构建和谐社会的一项重要工作.参与电力工程建设的各责任主体必须认真学习与贯彻落实强制性条文，以确保工程建设质量与安全。
自国务院第279号令《建设工程质量管理条例》实施以来,建设部和国家电监会办公厅相继颁发了《实施工程建设强制性标准监督规定》以及办输电[2006］8号《关于组织开展电力工程建设标准强制性条文实施情况检查的通知》等文件，要求在工程建设过程中严格执行工程建设标准强制性条文，在近年来全国范围的质量监督检查和优质工程检查过程中也发现,绝大多数电力工程项目存在《工程建设标准强制性条文》执行计划系统性不强，各质量主体责任不够明确，执行内容不够完整,部分执行“强制性条文”情况无执行目录，难以事后监督检查,质量验评主控项目执行深度不够和偏重于事后控制等问题.在工程建设过程中，有关工程技术人员、质检人员对“强制性条文"的执行与检查极为不便，往往有所忽视，执行过程中偏差、遗漏及违反“强制性条文”的情况时有发生。
全国电力工程各建设、设计、施工、监理单位均在如何严格执行“强制性条文”方面进行摸索，但无统一而有效的办法。
为此，我们特组织编排了《火力发电工程建设标准强制性条文执行表格》丛书，收集整理了国家现行有效的涉及火力发电工程勘察设计、施工及验收有关质量方面工程建设标准强制性条文,内容全面、完整。
本套丛书分成8个分册,即《设计分册》、《土建分册》、《锅炉分册》、《汽机分册》、《电气分册》、《管道分册》、《水处理及制氢分册》和《焊接分册》。
火力发电强制性条文执行表格 第1部分 设计分册解读

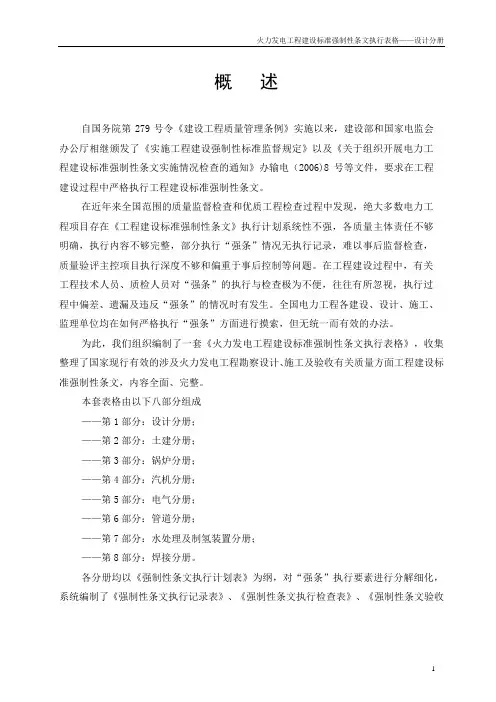

概述自国务院第279号令《建设工程质量管理条例》实施以来，建设部和国家电监会办公厅相继颁发了《实施工程建设强制性标准监督规定》以及《关于组织开展电力工程建设标准强制性条文实施情况检查的通知》办输电（2006)8号等文件，要求在工程建设过程中严格执行工程建设标准强制性条文。
在近年来全国范围的质量监督检查和优质工程检查过程中发现，绝大多数电力工程项目存在《工程建设标准强制性条文》执行计划系统性不强，各质量主体责任不够明确，执行内容不够完整，部分执行“强条”情况无执行记录，难以事后监督检查，质量验评主控项目执行深度不够和偏重于事后控制等问题。
在工程建设过程中，有关工程技术人员、质检人员对“强条”的执行与检查极为不便，往往有所忽视，执行过程中偏差、遗漏及违反“强条”的情况时有发生。
全国电力工程各建设、设计、施工、监理单位均在如何严格执行“强条”方面进行摸索，但无统一而有效的办法。
为此，我们组织编制了一套《火力发电工程建设标准强制性条文执行表格》，收集整理了国家现行有效的涉及火力发电工程勘察设计、施工及验收有关质量方面工程建设标准强制性条文，内容全面、完整。
本套表格由以下八部分组成——第1部分：设计分册；——第2部分：土建分册；——第3部分：锅炉分册；——第4部分：汽机分册；——第5部分：电气分册；——第6部分：管道分册；——第7部分：水处理及制氢装置分册；——第8部分：焊接分册。
各分册均以《强制性条文执行计划表》为纲，对“强条”执行要素进行分解细化，系统编制了《强制性条文执行记录表》、《强制性条文执行检查表》、《强制性条文验收汇总表》，分别用于施工、设计、监理、建设单位的执行、检查、验收监督管理，明确了各方责任。
《强制性条文执行计划表》依据分项、分部、单位工程划分范围，形成系统的管理体系，与工程质量检查、验收工作协调一致，强调了强制性条文的事前控制，同步实施。
《强制性条文执行记录表》将条文分解、细化为执行要素，增强了可操作性和针对性，便于掌握和执行。
火电工程建设强制性条文实施计划示范文本
火电工程建设强制性条文实施计划示范文本1. 引言本文档是针对火电工程建设中的强制性条文制定实施计划的示范文本。
火电工程建设是国家能源的重要组成部分，为了确保火电工程建设的安全、高效和可持续发展，必须制定并落实相关的强制性条文。
本文档旨在提供一个示范，供相关部门参考制定火电工程建设强制性条文实施计划。
2. 目标和目的2.1 目标本文档的目标是制定合理、科学和可行的火电工程建设强制性条文实施计划，确保火电工程建设过程中的安全、高效和可持续发展。
2.2 目的本文档的目的是指导相关部门制定具体的火电工程建设强制性条文实施计划，明确责任和时间表，确保条文的有效实施和监督。
3. 制定背景国家对火电工程建设的安全、高效和可持续发展提出了较高的要求，为了实现这些要求，必须制定相关的强制性条文。
制定强制性条文实施计划是确保条文有效实施和监督的重要环节。
4. 实施计划制定流程4.1 初步准备阶段首先，相关部门需明确制定火电工程建设强制性条文实施计划的目标和目的，制定工作计划，并明确责任分工。
4.2 资料搜集与分析阶段在本阶段，相关部门需要搜集和分析与火电工程建设有关的法律法规、标准和规范等资料。
同时，需进行问题识别和风险评估，确定强制性条文的重点和优先级。
4.3 计划制定与优化阶段根据资料搜集与分析的结果，相关部门制定并优化火电工程建设强制性条文实施计划，明确制定的内容、时间表、责任部门和责任人。
4.4 计划审核与评估阶段制定完成后，强制性条文实施计划需要进行内部审核和评估。
根据评估结果，对计划进行调整和完善。
5. 强制性条文实施计划内容强制性条文实施计划应包括以下内容：5.1 制定目标明确制定火电工程建设强制性条文实施计划的目标，例如：提高火电工程建设的安全性、提高资源利用效率、减少环境污染等。
5.2 条文内容列出需要实施的具体强制性条文内容，包括法律、法规、标准和规范等。
5.3 时间表明确每个强制性条文的实施时间，可以按照优先级和紧急程度进行安排。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1
4.0.6成套柜的安装应符合下列规定:
1机械闭锁、电气闭锁应动作准确、可靠。
已执行
2
4.0.8手车柜的安装应符合下列规定:
1机械闭锁、电气闭锁应动作准确、可靠。
已执行
3
7.0.2成套柜的接地母线应与主接地网连接可靠。
已执行
验收结果
施工单位：（章）
项目技术负责人：
年 月 日
总包单位：（章）
总承包技术负责人：
年月日
监理单位：（章）
监理工程师：
年月日
注：本表内容可根据实际情况进行增减。
已执行
2
3.5.2建筑物上的避雷针或防雷金属网应和建筑物顶部的其他金属物体连成一个整体。
已执行
3
3.5.3装有避雷针和避雷线的构架上的照明灯电源线，必须采用直埋于土壤中的带金属护层的电缆或穿入金属管的导线。电缆的金属护层或金属管必须接地，埋入土壤中的长度应在l0m以上，方可与配电装置的接地网相连或与电源线、低压配电装置相连接。
2接地线与GIS接地母线应采用螺栓连接方式。
3当GIS露天布置或装设在室内与土壤直接接触的地面上时，其接地开关、氧化锌避雷器的专用接地端子与GIS接地母线的连接处，宜装设集中接地装置。
4GIS室内应敷设环形接地母线，室内各种设备需接地的部位应以最短路径与环形接地母线连接。GIS置于室内楼板上时，其基座下的钢筋混凝土地板中的钢筋应焊接成网，并和环形接地母线连接。
工程项目名称
XX工程
分部工程名称
分项工程名称
工程编号
验收时间
年 月 日
序 号
检验项目
执行情况
相关资料
执行标准：《电气装置安装工程接地装置施工及验收规范》(GB 50169-2006 )
1
3.7.10接地线与杆塔的连接应接触良好可靠，并应便于打开测量接地电阻。
已执行
2
3.7.11架空线路杆塔的每一腿都应与接地体引下线连接，通过多点接地以保证可
已执行
3
3.4.3接地体(线)为铜与铜或铜与钢之间的连接工艺采用热剂焊(放热焊接)时，其熔接接头必须符合下列规定:
1被连接的导体必须完全包在接头里。
2要保证连接部位的金属完全熔化，连接牢固。
3热剂焊(放热焊接)接头的表面应平滑。
4热剂焊(放热焊接)接头应无贯穿性的气孔。
已执行
验收结果
施工单位：（章）
安装分项工程强制性条文执行情况检查表
编号： 施电表11
工程项目名称
XX工程
分部工程名称
分项工程名称
工程编号
验收时间
年 月 日
序 号
检验项目
执行情况
相关资料
执行标准：《电气装置安装工程接地装置施工及验收规范》(GB 50169-2006 )
1
3.3.16高频感应电热装置的屏蔽网、滤波器、电源装置的金属屏蔽外壳，高频回路中外露导体和电气设备的所有屏蔽部分和与其连接的金属管道均应接地，并宜与接地干线连接。与高频滤波器相连的射频电缆应全程伴随1OOmm2以上的铜质接地线。
1
3.3.14全封闭组合电器的外壳应按制造厂规定接地:法兰片间应采用跨接线连接，并应保证良好电气通路。
已执行
2
3.4.8发电厂、变电站GIS的接地线及其连接应符合以下要求:
1GIS基座上的每一根接地母线，应采用分设其两端的接地线与发电厂或变电站的接地装置连接。接地线应与GIS区域环形接地母线连接。接地母线较长时，其中部应另加接地线，并连接至接地网。
项目技术负责人：
年 月 日
总包单位：（章）
总承包技术负责人：
年月日
监理单位：（章）
监理工程师：
年月日
注：本表内容可根据实际情况进行增减。
安装分项工程强制性条文执行情况检查表
编号： 施电表12
工程项目名称
XX工程
分部工程名称
分项工程名称
工程编号
验收时间
年 月 日
序 号
检验项目
执行情况
相关资料
执行标准：《电气装置安装工程接地装置施工及验收规范》(GB 50169-2006)
已执行
2
3.6.2携带式电气设备的接地线应采用软铜绞线，其截面不小于1.5mm2。
已执行
验收结果
施工单位：（章）
项目技术负责人：
年 月 日
总包单位：（章）
总承包技术负责人：
年月日
监理单位：（章）
监理工程师：
年月日
注：本表内容可根据实际情况进行增减。
安装分项工程强制性条文执行情况检查表
编号： 施电表16
执行情况
相关资料
执行标准：《电气装置安装工程接地装置施工及验收规范》(GB 50169-2006 )
1
3.5.1避雷针(线、带、网)的接地，除应符合本章_Leabharlann .述有关规定外，尚应遵守下列规定:
1避雷针(带)与引下线之间的连接应采用焊接或热剂焊(放热焊接)。
2避雷针(带)的引下线及接地装置使用的紧固件均应使用镀锌制品。当采用没有镀锌的地脚螺栓时应采取防腐措施。
编号： 施电表15
工程项目名称
XX工程
分部工程名称
分项工程名称
工程编号
验收时间
年 月 日
序 号
检验项目
执行情况
相关资料
执行标准：《电气装置安装工程接地装置施工及验收规范》(GB 50169-2006 )
1
3.6.1携带式电气设备应用专用芯线接地，严禁利用其他用电设备的零线接地;零线和接地线应分别与接地装置相连接。
已执行
2
3.3.19保护屏应装有接地端子，并用截面不小于4mm2的多股铜线和接地网直接连通。装设静态保护的保护屏，应装设连接控制电缆屏蔽层的专用接地铜排，各盘的专用接地铜排互相连接成环，与控制室的屏蔽接地网连接。用截面不小于1OOmm2的绝缘导线或电缆将屏蔽电网与一次接地网直接相连。
已执行
验收结果
施工单位：（章）
已执行
4
3.5.5避雷针(网、带)及其接地装置，应采取自下而上的施工程序。首先安装集中接地装置，后安装引下线，最后安装接闪器。
已执行
验收结果
施工单位：（章）
项目技术负责人：
年 月 日
总包单位：（章）
总承包技术负责人：
年月日
监理单位：（章）
监理工程师：
年月日
注：本表内容可根据实际情况进行增减。
安装分项工程强制性条文执行情况检查表
已执行
2
3.4.2接地体(线)的焊接应采用搭接焊，其搭接长度必须符合下列规定:
1扁钢为其宽度的2倍(且至少3个棱边焊接)。
2圆钢为其直径的6倍。
3圆钢与扁钢连接时，其长度为圆钢直径的6倍。
4扁钢与钢管、扁钢与角钢焊接时，为了连接可靠，除应在其接触部位两侧进行焊接外，并应焊以由钢带弯成的弧形(或直角形)卡子或直接由钢带本身弯成弧形(或直角形)与钢管(或角钢)焊接。
已执行
4
3.8.10微波塔上同轴馈线金属外皮的上端及下端应分别就近与铁塔连接，在机房入口处与接地装置再连接一次;馈线较长时应在中间加一个与塔身的连接点;室外馈线桥始末两端均应和接地装置连接。
已执行
5
3.8.11微波塔上的航标灯电源线应选用金属外皮电缆或将导线穿入金属管，金属外皮或金属管至少应在卜下两端与塔身金属结构连接，进机房前应水平直埋10m以上，埋深应大于0.6m。
3建筑物上的防雷设施采用多根引下线时，应在各引下线距地面的1.5m-1.8m处设置断接长，断接卡应加保护措施。
4装有避雷针的金属筒体，当其厚度不小于4mm时，可作避雷针的引下线。筒体底部应至少有2处与接地体对称连接。
5独立避雷针及其接地装置与道路或建筑物的出入口等的距离应大于3m。当小于3m时，应采取均压措施或铺设卵石或沥青地面。
已执行
验收结果
施工单位：（章）
项目技术负责人：
年 月 日
总包单位：（章）
总承包技术负责人：
年月日
监理单位：（章）
监理工程师：
年月日
注：本表内容可根据实际情况进行增减。
安装分项工程强制性条文执行情况检查表
编号： 施电表18
工程项目名称
XX工程
分部工程名称
分项工程名称
工程编号
验收时间
年 月 日
序 号
检验项目
已执行
验收结果
施工单位：（章）
项目技术负责人：
年 月 日
总包单位：（章）
总承包技术负责人：
年月日
监理单位：（章）
监理工程师：
年月日
注：本表内容可根据实际情况进行增减。
安装分项工程强制性条文执行情况检查表
编号： 施电表19
工程项目名称
XX工程
分部工程名称
分项工程名称
工程编号
验收时间
年 月 日
序 号
检验项目
已执行
3
3.8.9屏蔽电源电缆、屏蔽通信电缆和金属管道引入室内前应水平直埋10m以上，埋深应大于0.6m，电缆屏蔽层和铁管两端接地，并在入口处接入接地装置。如不能埋入地中，至少应在金属管道室外部分沿长度均匀分布在两处接地，接地电阻应小于l0Ω;在高土壤电阻率地区，每处的接地电阻不应大于30Ω，且应适当增加接地处数。
已执行
验收结果
施工单位：（章）
项目技术负责人：
年 月 日
总包单位：（章）
总承包技术负责人：
年月日
监理单位：（章）
监理工程师：
年月日
注：本表内容可根据实际情况进行增减。
安装分项工程强制性条文执行情况检查表
编号： 施电表14
工程项目名称
XX工程
分部工程名称
4.0.6成套柜的安装应符合下列规定:
1机械闭锁、电气闭锁应动作准确、可靠。
已执行
2
4.0.8手车柜的安装应符合下列规定:
1机械闭锁、电气闭锁应动作准确、可靠。
已执行
3
7.0.2成套柜的接地母线应与主接地网连接可靠。
已执行
验收结果
施工单位：（章）
项目技术负责人：
年 月 日
总包单位：（章）
总承包技术负责人：
年月日
监理单位：（章）
监理工程师：
年月日
注：本表内容可根据实际情况进行增减。
已执行
2
3.5.2建筑物上的避雷针或防雷金属网应和建筑物顶部的其他金属物体连成一个整体。
已执行
3
3.5.3装有避雷针和避雷线的构架上的照明灯电源线，必须采用直埋于土壤中的带金属护层的电缆或穿入金属管的导线。电缆的金属护层或金属管必须接地，埋入土壤中的长度应在l0m以上，方可与配电装置的接地网相连或与电源线、低压配电装置相连接。
2接地线与GIS接地母线应采用螺栓连接方式。
3当GIS露天布置或装设在室内与土壤直接接触的地面上时，其接地开关、氧化锌避雷器的专用接地端子与GIS接地母线的连接处，宜装设集中接地装置。
4GIS室内应敷设环形接地母线，室内各种设备需接地的部位应以最短路径与环形接地母线连接。GIS置于室内楼板上时，其基座下的钢筋混凝土地板中的钢筋应焊接成网，并和环形接地母线连接。
工程项目名称
XX工程
分部工程名称
分项工程名称
工程编号
验收时间
年 月 日
序 号
检验项目
执行情况
相关资料
执行标准：《电气装置安装工程接地装置施工及验收规范》(GB 50169-2006 )
1
3.7.10接地线与杆塔的连接应接触良好可靠，并应便于打开测量接地电阻。
已执行
2
3.7.11架空线路杆塔的每一腿都应与接地体引下线连接，通过多点接地以保证可
已执行
3
3.4.3接地体(线)为铜与铜或铜与钢之间的连接工艺采用热剂焊(放热焊接)时，其熔接接头必须符合下列规定:
1被连接的导体必须完全包在接头里。
2要保证连接部位的金属完全熔化，连接牢固。
3热剂焊(放热焊接)接头的表面应平滑。
4热剂焊(放热焊接)接头应无贯穿性的气孔。
已执行
验收结果
施工单位：（章）
安装分项工程强制性条文执行情况检查表
编号： 施电表11
工程项目名称
XX工程
分部工程名称
分项工程名称
工程编号
验收时间
年 月 日
序 号
检验项目
执行情况
相关资料
执行标准：《电气装置安装工程接地装置施工及验收规范》(GB 50169-2006 )
1
3.3.16高频感应电热装置的屏蔽网、滤波器、电源装置的金属屏蔽外壳，高频回路中外露导体和电气设备的所有屏蔽部分和与其连接的金属管道均应接地，并宜与接地干线连接。与高频滤波器相连的射频电缆应全程伴随1OOmm2以上的铜质接地线。
1
3.3.14全封闭组合电器的外壳应按制造厂规定接地:法兰片间应采用跨接线连接，并应保证良好电气通路。
已执行
2
3.4.8发电厂、变电站GIS的接地线及其连接应符合以下要求:
1GIS基座上的每一根接地母线，应采用分设其两端的接地线与发电厂或变电站的接地装置连接。接地线应与GIS区域环形接地母线连接。接地母线较长时，其中部应另加接地线，并连接至接地网。
项目技术负责人：
年 月 日
总包单位：（章）
总承包技术负责人：
年月日
监理单位：（章）
监理工程师：
年月日
注：本表内容可根据实际情况进行增减。
安装分项工程强制性条文执行情况检查表
编号： 施电表12
工程项目名称
XX工程
分部工程名称
分项工程名称
工程编号
验收时间
年 月 日
序 号
检验项目
执行情况
相关资料
执行标准：《电气装置安装工程接地装置施工及验收规范》(GB 50169-2006)
已执行
2
3.6.2携带式电气设备的接地线应采用软铜绞线，其截面不小于1.5mm2。
已执行
验收结果
施工单位：（章）
项目技术负责人：
年 月 日
总包单位：（章）
总承包技术负责人：
年月日
监理单位：（章）
监理工程师：
年月日
注：本表内容可根据实际情况进行增减。
安装分项工程强制性条文执行情况检查表
编号： 施电表16
执行情况
相关资料
执行标准：《电气装置安装工程接地装置施工及验收规范》(GB 50169-2006 )
1
3.5.1避雷针(线、带、网)的接地，除应符合本章_Leabharlann .述有关规定外，尚应遵守下列规定:
1避雷针(带)与引下线之间的连接应采用焊接或热剂焊(放热焊接)。
2避雷针(带)的引下线及接地装置使用的紧固件均应使用镀锌制品。当采用没有镀锌的地脚螺栓时应采取防腐措施。
编号： 施电表15
工程项目名称
XX工程
分部工程名称
分项工程名称
工程编号
验收时间
年 月 日
序 号
检验项目
执行情况
相关资料
执行标准：《电气装置安装工程接地装置施工及验收规范》(GB 50169-2006 )
1
3.6.1携带式电气设备应用专用芯线接地，严禁利用其他用电设备的零线接地;零线和接地线应分别与接地装置相连接。
已执行
2
3.3.19保护屏应装有接地端子，并用截面不小于4mm2的多股铜线和接地网直接连通。装设静态保护的保护屏，应装设连接控制电缆屏蔽层的专用接地铜排，各盘的专用接地铜排互相连接成环，与控制室的屏蔽接地网连接。用截面不小于1OOmm2的绝缘导线或电缆将屏蔽电网与一次接地网直接相连。
已执行
验收结果
施工单位：（章）
已执行
4
3.5.5避雷针(网、带)及其接地装置，应采取自下而上的施工程序。首先安装集中接地装置，后安装引下线，最后安装接闪器。
已执行
验收结果
施工单位：（章）
项目技术负责人：
年 月 日
总包单位：（章）
总承包技术负责人：
年月日
监理单位：（章）
监理工程师：
年月日
注：本表内容可根据实际情况进行增减。
安装分项工程强制性条文执行情况检查表
已执行
2
3.4.2接地体(线)的焊接应采用搭接焊，其搭接长度必须符合下列规定:
1扁钢为其宽度的2倍(且至少3个棱边焊接)。
2圆钢为其直径的6倍。
3圆钢与扁钢连接时，其长度为圆钢直径的6倍。
4扁钢与钢管、扁钢与角钢焊接时，为了连接可靠，除应在其接触部位两侧进行焊接外，并应焊以由钢带弯成的弧形(或直角形)卡子或直接由钢带本身弯成弧形(或直角形)与钢管(或角钢)焊接。
已执行
4
3.8.10微波塔上同轴馈线金属外皮的上端及下端应分别就近与铁塔连接，在机房入口处与接地装置再连接一次;馈线较长时应在中间加一个与塔身的连接点;室外馈线桥始末两端均应和接地装置连接。
已执行
5
3.8.11微波塔上的航标灯电源线应选用金属外皮电缆或将导线穿入金属管，金属外皮或金属管至少应在卜下两端与塔身金属结构连接，进机房前应水平直埋10m以上，埋深应大于0.6m。
3建筑物上的防雷设施采用多根引下线时，应在各引下线距地面的1.5m-1.8m处设置断接长，断接卡应加保护措施。
4装有避雷针的金属筒体，当其厚度不小于4mm时，可作避雷针的引下线。筒体底部应至少有2处与接地体对称连接。
5独立避雷针及其接地装置与道路或建筑物的出入口等的距离应大于3m。当小于3m时，应采取均压措施或铺设卵石或沥青地面。
已执行
验收结果
施工单位：（章）
项目技术负责人：
年 月 日
总包单位：（章）
总承包技术负责人：
年月日
监理单位：（章）
监理工程师：
年月日
注：本表内容可根据实际情况进行增减。
安装分项工程强制性条文执行情况检查表
编号： 施电表18
工程项目名称
XX工程
分部工程名称
分项工程名称
工程编号
验收时间
年 月 日
序 号
检验项目
已执行
验收结果
施工单位：（章）
项目技术负责人：
年 月 日
总包单位：（章）
总承包技术负责人：
年月日
监理单位：（章）
监理工程师：
年月日
注：本表内容可根据实际情况进行增减。
安装分项工程强制性条文执行情况检查表
编号： 施电表19
工程项目名称
XX工程
分部工程名称
分项工程名称
工程编号
验收时间
年 月 日
序 号
检验项目
已执行
3
3.8.9屏蔽电源电缆、屏蔽通信电缆和金属管道引入室内前应水平直埋10m以上，埋深应大于0.6m，电缆屏蔽层和铁管两端接地，并在入口处接入接地装置。如不能埋入地中，至少应在金属管道室外部分沿长度均匀分布在两处接地，接地电阻应小于l0Ω;在高土壤电阻率地区，每处的接地电阻不应大于30Ω，且应适当增加接地处数。
已执行
验收结果
施工单位：（章）
项目技术负责人：
年 月 日
总包单位：（章）
总承包技术负责人：
年月日
监理单位：（章）
监理工程师：
年月日
注：本表内容可根据实际情况进行增减。
安装分项工程强制性条文执行情况检查表
编号： 施电表14
工程项目名称
XX工程
分部工程名称
