2013年版火力发电工程建设标准强制性条文实施指南管道及(精)

火力发电工程强制性条文执行手册锅炉分册前言电力工程建设的质量和安全是电力系统整体质量与安全的基础，是保证电力工业可持续健康稳定发展的基础。

电力工业建设标准强制性条文，是贯彻落实《建设工程质量管理条例》等法律法规的具体体现，是电力建设过程中参与建设活动各方应强制执行的技术法规性条文，是从源头上、技术上保证电力工程安全与质量的关键所在。

贯彻工程建设标准强制性条文是电力行业落实可续发展观、构建和谐社会的一项重要工作。

参与电力工程建设的各责任主体必须认真学习与贯彻落实强制性条文，以确保工程建设质量与安全。

自国务院第279号令《建设工程质量管理条例》实施以来，建设部和国家电监会办公厅相继颁发了《实施工程建设强制性标准监督规定》以及办输电【2006】8号《关于组织开展电力工程建设标准强制性条文实施情况检查的通知》等文件，要求在工程建设过程中严格执行工程建设标注强制性条文。

在今年来全国范围的质量监督检查和优质工程检查过程中也发现，绝大多数电力工程项目存在《工程建设标准清真强制性条文》执行计划系统性不强，各质量主体责任不够明确，执行内容不够完整，部分执行“强制性条文”情况无执行记录，难以时候监督检查，质量验评主控项目执行深度不够和偏重于事后控制等问题。

在工程建设过程中，有关工程技术人员、质检人员对“强制性条文”的执行与检查极为不便，往往有所忽视，执行过程中偏差、遗漏及违反“强制性条文”的情况时有发生。

全国电力工程各建设，设计、设计、施工、监理单位均在如何个执行“强制性条文”方面进行摸索，但无统一而有效的办法。

为此，我们特组织编制了《火力发电工程建设标准强制性条文执行表格》丛书，收集整理了国家现行有效的设计活力发电工程勘察设计、施工及验收有关质量方面工程建设标准强制性条文，内容全面、完整。

本套丛书分成8各分册，即《设计分册》、《土建分册》、《锅炉分册》、《汽机分册》、《电气分册》、《管道分册》、《水处理及制氢分册》和《焊接分册》。

已执行
3
3.4.3接地体(线)为铜与铜或铜与钢之间的连接工艺采用热剂焊(放热焊接)时，其熔接接头必须符合下列规定:
1被连接的导体必须完全包在接头里。
2要保证连接部位的金属完全熔化，连接牢固。
3热剂焊(放热焊接)接头的表面应平滑。
4热剂焊(放热焊接)接头应无贯穿性的气孔。
已执行
验收结果
施工单位：（章）
6独立避雷针(线)应设置独立的集中接地装置。当有困难时，该接地装置可与接地网连接，但避雷针与主接地网的地下连接点至35kV及以下设备与主接地网的地下连接点，沿接地体的长度不得小于15m。
7独立避雷针的接地装置与接地网的地中距离不应小于3m。
8发电厂、变电站配电装置的架构或屋顶上的避雷针(含悬挂避雷线的构架)应在其附近装设集中接地装置，并与主接地网连接。
3建筑物上的防雷设施采用多根引下线时，应在各引下线距地面的1.5m-1.8m处设置断接长，断接卡应加保护措施。
4装有避雷针的金属筒体，当其厚度不小于4mm时，可作避雷针的引下线。筒体底部应至少有2处与接地体对称连接。
5独立避雷针及其接地装置与道路或建筑物的出入口等的距离应大于3m。当小于3m时，应采取均压措施或铺设卵石或沥青地面。
已执行
4
3.8.10微波塔上同轴馈线金属外皮的上端及下端应分别就近与铁塔连接，在机房入口处与接地装置再连接一次;馈线较长时应在中间加一个与塔身的连接点;室外馈线桥始末两端均应和接地装置连接。
已执行
5
3.8.11微波塔上的航标灯电源线应选用金属外皮电缆或将导线穿入金属管，金属外皮或金属管至少应在卜下两端与塔身金属结构连接，进机房前应水平直埋10m以上，埋深应大于0.6m。
检验项目
执行情况
相关资料

工程编号 工 程 名 称 强制性条文执行表号
单位 分部 分项 工程 工程 工程
01 01 02 03 04 05 06 07 08 09 02 01 02 09 01 01 02 03 04 02 01 02 03 04 05 03 01 02 03 04 05 06
燃机本体安装 基础准备 可调固定器（垫铁）安装 台板、底板检查安装 燃机本体就位安装 燃机进气部分安装 燃机排气部分安装 旁路烟囱安装 基础二次灌浆 罩壳安装 燃机本体管路安装 燃机本体管路安装 油系统安装冲洗 燃机辅助设备及附属机械安装 气体燃料供应系统设备安装 气体燃料调压站模块安装 气体燃料前置模块安装 气体燃料阀门模块安装 燃气增压机安装 液体燃料供应系统安装 液体燃料处理系统安装 燃油前置模块安装 燃油过滤模块安装 燃机抑钒剂模块安装 燃机雾化空气泵安装 燃机其它设备模块安装 燃机辅助模块安装 燃机水洗模块安装 燃机灭火保护模块安装 燃机空气处理模块安装 燃机通风、密封冷却系统安装 燃机注水模块安装
给水泵前置增压泵安装 前置增压泵检查 前置增压泵安装 前置增压泵试运 凝结水泵安装 凝结水泵检查 凝结水泵安装 凝结水泵试运 水环式真空泵安装 真空泵安装 真空泵试运 汽封加热器抽气风机安装 汽封加热器抽气风机检查安装 汽封加热器抽气风机试运 低压加热器疏水泵安装 低压加热器疏水泵检查 低压加热器疏水泵安装 低压加热器疏水泵试运 汽轮发电机组其它设备安装 工业水泵安装 工业水泵检查 工业水泵安装 工业水泵试运 生水泵安装 生水泵检查 生水泵安装 生水泵试运 凝结水补充水泵安装 凝结水补充水泵检查 凝结水补充水泵安装 凝结水补充水泵试运 除氧器再循环泵安装 除氧器再循环泵检查 除氧器再循环泵安装 除氧器再循环泵试运 其它设备安装 汽轮机补充油箱安装 辅助蒸汽联箱安装 补充水箱安装

强制性条文实施规定目录1 目的 (2)2 适用范围 (2)3 定义 (2)4 引用文件 (2)5 责任 (2)6 行动要求 (3)6.1 强制性条文的识别和培训 (3)6.2 强制性条文的实施 (3)6.3 强制性条文的更新维护 (4)7 附录 (4)1 目的使项目部参与施工的人员了解本工程各相关强制性条文的内容及要求，认识到在今后的施工中应严格按强制性条文的要求施工，不断提高工程质量、创建优质工程，保证施工过程处于受控状态，确保项目部管理目标的实现。

2 适用范围适用于项目部*******工程（以下简称“本工程”）施工质量活动。

3 定义3.1强制性条文：工程建设强制性标准是指直接涉及工程质量、安全、卫生及环境保护等方面的工程建设标准强制性条文。

4 引用文件4.1 《工程建设标准强制性条文》（房屋建筑部分 2013年版）4.2 《工程建设标准强制性条文》（电力工程部分 2011年版）4.3《电力建设施工质量验收及评定规程第1部分：土建工程》DL/T5210.1-20124.4《电力建设施工质量验收及评价规程第3部分：汽轮发电机组》DL/T5210.3-2009 4.5《电力建设施工质量验收及评价规程第4部分：热工仪表及控制装置》DL/T5210.4-2009 4.6《电力建设施工质量验收及评价规程第5部分：管道及系统》DL/T5210.5-20094.7《电力建设施工质量验收及评价规程第6部分：水处理及制氢设备和系统》DL/T5210.6-20094.8《电力建设施工质量验收及评价规程第7部分：焊接》DL/T5210.7-20104.9《电力建设施工质量验收及评价规程第8部分：加工配置》DL/T5210.8-20094.10其它现行有效的规程规范中的强制性条文5 责任5.1 各专业工程处➢负责制定本专业内的强条培训计划并组织相关培训；➢负责在施工方案中编制强制性条文内容，并在技术交底中对强条内容进行详细交底；➢负责对施工过程中强制性条文执行进行自检，做好相关的检查记录；➢负责对已完工分部工程的强制性条文执行情况进行检查，做好相关记录。

中华人民共和国PEOPLE‵S REPUBLIC OF CHINA工程建设标准强制性条文THE COMPUL SORY PROVISIONS OF ENGIEERINGCONSTRUCTION STANDARDS电力工程部分ELECTRIC POWER ENGINEERING第一篇火力发电工程目录1综合规定《火力发电厂劳动安全和工业卫生设计规程》DL 5053－1996 (1)电力建设安全工作规程第1部分：火力发电厂(DL5009.1—2019) (6)2. 勘测设计2.1 工艺《火力发电厂设计技术规程》DL 5000—2000 (32)《燃气—蒸汽联合循环电厂设计规定》DL/T 5174-2019 (48)《火力发电厂金属技术监督规程》DL 438－2019 (50)《火力发电厂汽水管道设计技术规定》DL/T 5054－1996 (50)《火力发电厂高温高压蒸汽管道蠕变监督规程》DL/T 441－2019 (51)《火力发电厂汽轮机防进水和冷蒸汽导则》DL/T 834－2019 (51)《电站煤粉锅炉炉膛防爆规程》DL/T 435－2019 (52)《电站磨煤机及制粉系统选型导则》DL/T 466－2019 (56)《火力发电厂烟风煤粉管道设计技术规程》DL/T 5121－2000 (56)《火力发电厂制粉系统设计计算技术规定》DL/T 5145－2019 (57)《火力发电厂除灰设计规程》DL/T 5142－2019 (58)《压缩空气站设计规范》GB50029－2019 (58)《火力发电厂钢制平台扶梯设计技术规定》DLGJ 158－2019 (59)《火力发电厂运煤设计技术规程》（第1部分：运煤系统）DL/T 5187.1—2019 (59)《火力发电厂运煤设计技术规程》（第2部分：煤尘防治）DL/T 5187.2—2019 (66)《火力发电厂厂用电设计技术规定》DL/T 5153－2019 (67)《电力工程电缆设计规范》GB 50217－94 (68)《火力发电厂和变电所照明设计技术规定》DLGJ56一95 (69)《电力工程直流系统设计技术规程》DL/T 5044一2019 (69)《爆炸和火灾危险环境电力装置设计规范》GB50058－92 (69)《采暖通风与空气调节设计规范》GB50019－2019 (69)《火力发电厂热工自动化就地设备安装、管路及电缆设计技术规定》DL/T5182－2019 (69)《火力发电厂水工设计技术规定》NDGJ-88 (71)《工业循环水冷却设计技术规范》GB/T50102－2019 (72)《火力发电厂灰渣筑坝设计技术规程》DL/T 5045—95 (73)《火力发电厂化学设计技术规程》DL/T5068－1996 (74)《污水再生利用工程设计规范》GB50335－2019 (74)《环境空气质量标准》GB3095－1996 (75)《恶臭污染物排放标准》GB14554－93 (76)《大气污染物综合排放标准》GB16297－1996 (78)《地表水环境质量标准》GB3838－2019 (78)《海水水质标准》GB3097－82 (79)《农田灌溉水质标准》GB5084－92 (80)《渔业水质标准》GB11607－89 (80)《污水排入城市下水道水质标准》CJ3082－2019 (80)《污水综合排放标准》GB8978－1996 (80)《工业企业厂界噪声标准》GB12348－90 (86)《城市区域环境噪声标准》GB3096－93 (86)《城市区域环境噪声适用区划分技术规范》GB/T15190－94 (86)《一般工业固体废物贮存、处置场污染控制标准》GB18599－2019 (87)《500kV超高压送变电工程电磁辐射环境影响评价技术规范》HJ/T24－2019 (87)《高压交流架空送电线无线电干扰限值》GB 15707－1995 (87)《高压架空输电线、变电站无线电干扰测量方法》GB 7349－87 (87)《辐射环境保护管理导则电磁辐射监测仪器和方法》HJ/T10.2－1996 (87)《辐射环境保护管理导则电磁辐射环境影响评价方法与标准》HJ/T10.3－1996 (87)《火电厂大气污染物排放标准》GB13223－2019 (88)《工作场所有害因素职业接触限值》GBZ2－2019 (88)《工业企业设计卫生标准》GBZ1－2019 (88)《火力发电厂采暖通风与空气调节设计技术规程》DL/T5035－2019 (88)《火力发电厂与变电所设计防火规范》GB50229－1996 (88)《自动喷水灭火系统设计规范》GB50084－2019 (97)2.2 土建《氢氧站设计规范》GB 50177－93 (100)《工业企业厂内铁路、道路运输安全规程》GB4387－94 (102)《火力发电厂总图运输设计技术规程》DL/T 5032－200× (107)《建筑结构可靠度设计统一标准》GB50068－2019 (119)《建筑地基基础设计规范》GB50007－2019 (120)《湿陷性黄土地区建筑规范》GB50025－2019 (123)《混凝土结构设计规范》GB50010－2019 (123)《钢结构设计规范》GB50017－2019 (124)《建筑抗震设计规范》GB50011－2019 (125)《烟囱设计规范》GB50051－2019 (129)《火力发电厂土建结构设计技术规定》DL5022－1993 (130)《火力发电厂建筑设计规程》DL/T5094－2019 (133)《电力设施抗震设计规范》GB50260－96 (134)《火力发电厂岩土工程勘测技术规程》DL/T 5074－2019 (134)《火力发电厂地基处理技术规定》DL/T 5024－93 (134)《防洪标准》GB 50201－1994 (134)3 施工及验收3.1 锅炉与压力容器《电力工业锅炉压力容器监察规程》DL 612－1996 (136)《电站锅炉压力容器检验规程》DL 647－2019 (139)《电力工业锅炉压力容器安全监督管理（检验）工程师资格考核规则》DL/T874-2019 (141)《电力建设施工及验收技术规范锅炉机组篇》DL/T 5047－95 (141)《火力发电厂水汽化学监督导则》DL/T 561－95 (143)《电力建设施工及验收技术规范管道篇》DL5031－94 (144)《火力发电厂金属技术监督规程》DL438-2000 (145)3.2 汽轮机机组《电力建设施工及验收技术规范汽轮机机组篇》DL 5011－92 (148)《电力建设施工及验收技术规范第四部分：电厂化学》DL/T6190.4－2019 (154)《火力发电厂金属技术监督规程》DL438-2000 (155)3.3 焊接检验《火力发电厂焊接技术规程》DL/T869-2019 (156)《电站钢结构焊接通用技术条件》DL/T678-2019 (159)《管道焊接接头超声波检验技术规程》DL/T820-2019 (161)《钢制承压管道对接焊接接头射线检验技术规程》DL/T821-2019 (161)1 综合规定《火力发电厂劳动安全和工业卫生设计规程》DL 5053－19963.2.2制氢站、乙炔站应单独布置，并应远离散发火花的地点或位于明火、散发火花地点全年最小频率风向的下风侧，宜布置在厂区边缘。

伤及人体或引起火灾，并符合设计规定。
《电力建设施工技术规范
第2部分：锅炉机组》
(DL 5190．2--2012)
专业监查人： 年 月 日
施炉表8除尘器安装工程强制性条文明细表
序号
强制性条文内容
引用标准
执行情况
是否符合
1
6．4．15当采用电除尘时与电除尘配套的风机的电动机应为防爆型。
《火力发电厂运煤设计技术
3)pH值为10～10．5(用氨水调节)。
试验中试验结束，应对设备、管道实施保养。
《电站锅炉压力容器
检验规程》
(DL647--2004)
专业监查人： 年 月 日
施炉表7烟风道、燃(物)料管道及附属设备强制性条文明细表
序号
强制性条文内容
引用标准
执行情况
是否符合
1
7．3．4防爆门安装应符合下列规定：
2防爆门安装应注意防爆门引出管的位置和方向，要防止运行中防爆门动作时
2)栏杆扶手端部必须设置立柱或确保与建筑物或其他固定结构牢固连接，立柱间距不得大于1000mm，立柱不得在踢脚板上方安装，除非踢脚板为承载的构件。
3)踢脚板宽度不得小于100mm，其底部与平台地面不得大于10mm。
2
7．3．6安装在设备及工艺系统上的永久性钢平台必须符合下列规定：
1钢平台区域内必须承受不小于4kN／mm2的均匀分布的动载荷。
《电力建设安全工作规程第1部分：火力发电厂》(DL 5009．1--2002)
2
14．9锅炉超压试验的压力，按制造厂规定执行。制造厂没有规定时按表10规定执行。
锅炉本体(包括过热器)：超压试验压力1．25倍锅炉设计压力。
再热器：超压试验压力1．50倍再热器设计压力。

锅炉本体安装 钢架安装 锅炉基础划线 柱底板（垫铁）安装 锅炉钢架组合 钢架安装 顶板梁安装 钢架整体复查 柱脚二次灌浆 平台、梯子组合安装 平台梯子组合安装 管箱式空气预热器安装 管箱式空气预热器组合 管箱式空气预热器安装 空气预热器转折角（连通箱）安装 回转式空气预热器安装 风罩回转式空气预热器安装 受热面回转式空气预热器安装 回转式空气预热器分部试运 锅炉护板、密封件及门孔安装 护板安装 水封/砂封装置安装 炉顶密封罩壳及局部密封件安装 炉本体门孔安装 渣井、灰斗组合安装 渣井安装 灰斗组合 灰斗安装 燃烧设备安装 旋流式燃烧器安装 直流式燃烧器安装 油燃烧器安装 无油点火装置（微油点火装置）安装 汽包安装 汽包检查、划线 汽包安装 汽包内部装置安装 汽水分离器、储水箱安装 汽水分离器检查、划线 汽水分离器安装 施炉表1、施炉表4 施炉表1、施炉表4 施炉表1、施炉表4 施炉表1、施炉表4 施炉表1、施炉表4 施炉表1 施炉表1 施炉表1 施炉表1 施炉表1 施炉表3 施炉表1 施炉表1 施炉表1 施炉表1 施炉表1 施炉表1 施炉表1 施炉表1 施炉表1 施炉表1 施炉表1 施炉表3 施炉表1、施炉表2 施炉表1、施炉表2 施炉表1、施炉表2 施炉表1、施炉表2 施炉表1、施炉表2 施炉表1、施炉表2 施炉表1、施炉表2
施炉表1、施炉表5 施炉表1 施炉表1、施炉表5 施炉表1、施炉表5 施炉表1、施炉表5 施炉表1、施炉表5 施炉表1 施炉表1 施炉表1、施炉表5 施炉表1、施炉表5 施炉表1、施炉表5 施炉表1、施炉表5 施炉表1、施炉表5 施炉表1、施炉表5 施炉表1、施炉表5 施炉表1、施炉表5 施炉表1 施炉表1、施炉表5 施炉表1、施炉表5 施炉表1 施炉表1、施炉表4、施炉表5 施炉表1、施炉表5、施炉表4 施炉表1 施炉表1 施炉表1 施炉表1 施炉表1 施炉表1 施炉表1 施炉表1 施炉表1 施炉表1

中华人民共和国PEOPLE‵S REPUBLIC OF CHINA工程建设标准强制性条文THE COMPUL SORY PROVISIONS OF ENGIEERINGCONSTRUCTION STANDARDS电力工程部分ELECTRIC POWER ENGINEERING第一篇火力发电工程目录1综合规定《火力发电厂劳动安全和工业卫生设计规程》DL 5053－1996 (1)电力建设安全工作规程第1部分：火力发电厂(DL5009.1—2002) (6)2. 勘测设计2.1 工艺《火力发电厂设计技术规程》DL 5000—2000 (32)《燃气—蒸汽联合循环电厂设计规定》DL/T 5174-2003 (48)《火力发电厂金属技术监督规程》DL 438－2001 (50)《火力发电厂汽水管道设计技术规定》DL/T 5054－1996 (50)《火力发电厂高温高压蒸汽管道蠕变监督规程》DL/T 441－2004 (51)《火力发电厂汽轮机防进水和冷蒸汽导则》DL/T 834－2003 (51)《电站煤粉锅炉炉膛防爆规程》DL/T 435－2004 (52)《电站磨煤机及制粉系统选型导则》DL/T 466－2004 (56)《火力发电厂烟风煤粉管道设计技术规程》DL/T 5121－2000 (56)《火力发电厂制粉系统设计计算技术规定》DL/T 5145－2002 (57)《火力发电厂除灰设计规程》DL/T 5142－2002 (58)《压缩空气站设计规范》GB50029－2003 (58)《火力发电厂钢制平台扶梯设计技术规定》DLGJ 158－2001 (59)《火力发电厂运煤设计技术规程》（第1部分：运煤系统）DL/T 5187.1—2004 (59)《火力发电厂运煤设计技术规程》（第2部分：煤尘防治）DL/T 5187.2—2004 (66)《火力发电厂厂用电设计技术规定》DL/T 5153－2002 (67)《电力工程电缆设计规范》GB 50217－94 (68)《火力发电厂和变电所照明设计技术规定》DLGJ56一95 (69)《电力工程直流系统设计技术规程》DL/T 5044一2004 (69)《爆炸和火灾危险环境电力装置设计规范》GB50058－92 (69)《采暖通风与空气调节设计规范》GB50019－2003 (69)《火力发电厂热工自动化就地设备安装、管路及电缆设计技术规定》DL/T5182－2004 (69)《火力发电厂水工设计技术规定》NDGJ-88 (71)《工业循环水冷却设计技术规范》GB/T50102－2003 (72)《火力发电厂灰渣筑坝设计技术规程》DL/T 5045—95 (73)《火力发电厂化学设计技术规程》DL/T5068－1996 (74)《污水再生利用工程设计规范》GB50335－2002 (74)《环境空气质量标准》GB3095－1996 (75)《恶臭污染物排放标准》GB14554－93 (76)《大气污染物综合排放标准》GB16297－1996 (78)《地表水环境质量标准》GB3838－2002 (78)《海水水质标准》GB3097－82 (79)《农田灌溉水质标准》GB5084－92 (80)《渔业水质标准》GB11607－89 (80)《污水排入城市下水道水质标准》CJ3082－1999 (80)《污水综合排放标准》GB8978－1996 (80)《工业企业厂界噪声标准》GB12348－90 (86)《城市区域环境噪声标准》GB3096－93 (86)《城市区域环境噪声适用区划分技术规范》GB/T15190－94 (86)《一般工业固体废物贮存、处置场污染控制标准》GB18599－2001 (87)《500kV超高压送变电工程电磁辐射环境影响评价技术规范》HJ/T24－1998 (87)《高压交流架空送电线无线电干扰限值》GB 15707－1995 (87)《高压架空输电线、变电站无线电干扰测量方法》GB 7349－87 (87)《辐射环境保护管理导则电磁辐射监测仪器和方法》HJ/T10.2－1996 (87)《辐射环境保护管理导则电磁辐射环境影响评价方法与标准》HJ/T10.3－1996 (87)《火电厂大气污染物排放标准》GB13223－2003 (88)《工作场所有害因素职业接触限值》GBZ2－2002 (88)《工业企业设计卫生标准》GBZ1－2002 (88)《火力发电厂采暖通风与空气调节设计技术规程》DL/T5035－2004 (88)《火力发电厂与变电所设计防火规范》GB50229－1996 (88)《自动喷水灭火系统设计规范》GB50084－2001 (97)2.2 土建《氢氧站设计规范》GB 50177－93 (100)《工业企业厂内铁路、道路运输安全规程》GB4387－94 (102)《火力发电厂总图运输设计技术规程》DL/T 5032－200× (107)《建筑结构可靠度设计统一标准》GB50068－2001 (119)《建筑地基基础设计规范》GB50007－2002 (120)《湿陷性黄土地区建筑规范》GB50025－2004 (123)《混凝土结构设计规范》GB50010－2002 (123)《钢结构设计规范》GB50017－2003 (124)《建筑抗震设计规范》GB50011－2001 (125)《烟囱设计规范》GB50051－2002 (129)《火力发电厂土建结构设计技术规定》DL5022－1993 (130)《火力发电厂建筑设计规程》DL/T5094－1999 (133)《电力设施抗震设计规范》GB50260－96 (134)《火力发电厂岩土工程勘测技术规程》DL/T 5074－1997 (134)《火力发电厂地基处理技术规定》DL/T 5024－93 (134)《防洪标准》GB 50201－1994 (134)3 施工及验收3.1 锅炉与压力容器《电力工业锅炉压力容器监察规程》DL 612－1996 (136)《电站锅炉压力容器检验规程》DL 647－2004 (139)《电力工业锅炉压力容器安全监督管理（检验）工程师资格考核规则》DL/T874-2004 (141)《电力建设施工及验收技术规范锅炉机组篇》DL/T 5047－95 (141)《火力发电厂水汽化学监督导则》DL/T 561－95 (143)《电力建设施工及验收技术规范管道篇》DL5031－94 (144)《火力发电厂金属技术监督规程》DL438-2000 (145)3.2 汽轮机机组《电力建设施工及验收技术规范汽轮机机组篇》DL 5011－92 (148)《电力建设施工及验收技术规范第四部分：电厂化学》DL/T6190.4－2004 (154)《火力发电厂金属技术监督规程》DL438-2000 (155)3.3 焊接检验《火力发电厂焊接技术规程》DL/T869-2004 (156)《电站钢结构焊接通用技术条件》DL/T678-1999 (159)《管道焊接接头超声波检验技术规程》DL/T820-2002 (161)《钢制承压管道对接焊接接头射线检验技术规程》DL/T821-2002 (161)1 综合规定《火力发电厂劳动安全和工业卫生设计规程》DL 5053－19963.2.2制氢站、乙炔站应单独布置，并应远离散发火花的地点或位于明火、散发火花地点全年最小频率风向的下风侧，宜布置在厂区边缘。

火力发电工程建设标准强制性条文1.综合规定《火力发电厂劳动安全和工业卫生设计规程》DL 50530－19966.2.2 发电厂的楼梯、平台、坑池和孔洞等周围，均应设置栏杆或盖板。

楼梯、平台均应采取防滑措施。

上人屋面应设置净高大于的女儿墙或栏杆。

凡离地面或楼面高1m以上的高架平台，应设置栏杆。

发电厂烟囱、微波塔和冷却塔等处的直爬梯必须设有护圈，其高度超过100m以上的爬梯中间，应设置间歇平台。

当发电厂煤场需设置地下受煤斗时，斗口处必须设有煤箅子。

产生有毒物质场所的设计，应符合下列要求；7.2.2.1 加氯间宜布置在独立的建筑物内，当与其他车间联合布置时，必须设隔墙，并应有通向室外的外开门。

室内采暖设施不宜靠近氯气瓶和加氯机，照明和通风设备的开关应设在室外。

7.2.2.2 加氯间应设有漏氯检测仪及报警装置，并宜设置氯气中和装置。

7.2.2.3 液氯瓶、联氨贮存罐应分别存放在单独的房间内。

7.2.2.4 联氨必须采用密闭容器贮存，当联氨由贮存罐移到溶液箱时，宜采用真空虹吸法。

7.2.2.5 联氨设备周围应有围堰和冲洗设施。

7.2.2.6 加联氨的蒸汽，不应作生活用汽。

7.2.2.7 加氯间及充氯瓶间、联氨仓库及加药间、电气检修间的浸漆室、生活污水处理站的操作间，均应设置机械排风装置。

生活污水处理站操作间室内空气不允许再循环。

7.2.2.8 调酸室应设置机械排风装置。

通风换气次数不宜少于每小时5次。

SF6电气设备的配电装置室及检修室，应符合下列要求：7.2.3.1 SF6电气设备的配电装置室及检修室，应设置机械排风装置，室内空气不允许再循环。

室内空气中SF6含量不得超过6000mg/m3。

SF6电气设备配电装置室应设排风装置。

卸酸、碱泵房，酸、碱库及酸、碱计量系统的设计，应符合下列要求；7.3.3.1 酸、碱贮存设备地上布置时，周围应设有防护围沿，围沿内容积应大于最大一台酸、碱设备的容积。

当围沿有排放措施时，可适当减小其容积。

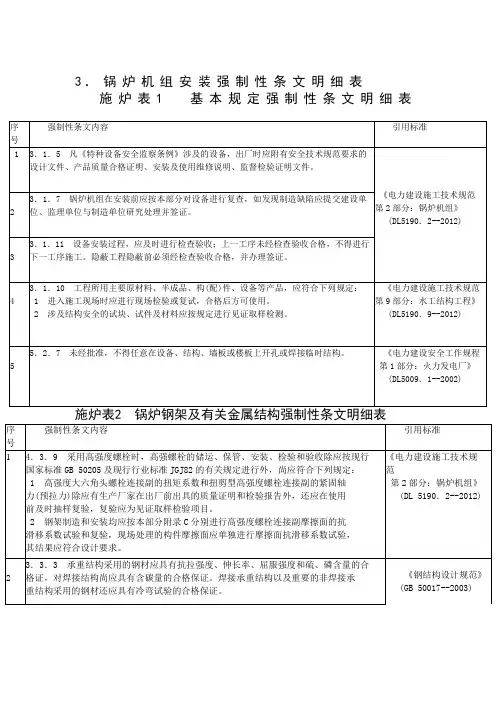

3．锅炉机组安装强制性条文明细表施炉表1基本规定强制性条文明细表
施炉表3 加工配置强制性条文明细表
施炉表4 锅炉受热面强制性条文明细表
施炉表5 锅炉附属管道及附件强制性条文明细表
施炉表6 锅炉水压试验强制性条文明细表
施炉表7 烟风道、燃(物)料管道及附属设备强制性条文明
施炉表9 燃油设备及系统强制性条文明细表
输煤设备强制性条文明细表
施炉表10
施炉表11 输送易燃易爆介质的管道强制性条文明细表
四、锅炉机组调试
1．锅炉机组调试强制性条文索引表
2．锅炉机组调试强制性条文明细表。

安装分项工程强制性条文执行情况检查表编号：施电表1
安装分项工程强制性条文执行情况检查表
编号：施电表4
安装分项工程强制性条文执行情况检查表编号：施电表5
安装分项工程强制性条文执行情况检查表编号：施电表5
安装分项工程强制性条文执行情况检查表编号：施电表6
安装分项工程强制性条文执行情况检查表编号：施电表7
安装分项工程强制性条文执行情况检查表
编号：施电表8
安装分项工程强制性条文执行情况检查表编号：施电表9
安装分项工程强制性条文执行情况检查表
编号：施电表10。

火力发电工程建设标准强制性条文实施指南下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!火力发电工程建设标准强制性条文实施指南引言火力发电工程在能源行业扮演着重要的角色，其建设标准与实施指南对于保障发电设施的安全、高效运行至关重要。

火力发电工程建设标准强制性条文1.综合规定《火力发电厂劳动安全和工业卫生设计规程》DL 50530－19966.2.2 发电厂的楼梯、平台、坑池和孔洞等周围，均应设置栏杆或盖板。

楼梯、平台均应采取防滑措施。

6.2.4 上人屋面应设置净高大于1.05m的女儿墙或栏杆。

6.2.5 凡离地面或楼面高1m以上的高架平台，应设置栏杆。

6.2.6 发电厂烟囱、微波塔和冷却塔等处的直爬梯必须设有护圈，其高度超过100m以上的爬梯中间，应设置间歇平台。

6.2.7 当发电厂煤场需设置地下受煤斗时，斗口处必须设有煤箅子。

7.2.2 产生有毒物质场所的设计，应符合下列要求；加氯间宜布置在独立的建筑物内，当与其他车间联合布置时，必须设隔墙，并应有通向室外的外开门。

室内采暖设施不宜靠近氯气瓶和加氯机，照明和通风设备的开关应设在室外。

加氯间应设有漏氯检测仪及报警装置，并宜设置氯气中和装置。

液氯瓶、联氨贮存罐应分别存放在单独的房间内。

联氨必须采用密闭容器贮存，当联氨由贮存罐移到溶液箱时，宜采用真空虹吸法。

联氨设备周围应有围堰和冲洗设施。

加联氨的蒸汽，不应作生活用汽。

加氯间及充氯瓶间、联氨仓库及加药间、电气检修间的浸漆室、生活污水处理站的操作间，均应设置机械排风装置。

生活污水处理站操作间室内空气不允许再循环。

调酸室应设置机械排风装置。

通风换气次数不宜少于每小时5次。

7.2.3 SF6电气设备的配电装置室及检修室，应符合下列要求：SF6电气设备的配电装置室及检修室，应设置机械排风装置，室内空气不允许再循环。

室内空气中SF6含量不得超过6000mg/m3。

SF6电气设备配电装置室应设事故排风装置。

7.3.3 卸酸、碱泵房，酸、碱库及酸、碱计量系统的设计，应符合下列要求；酸、碱贮存设备地上布置时，周围应设有防护围沿，围沿内容积应大于最大一台酸、碱设备的容积。

当围沿有排放措施时，可适当减小其容积。

酸、碱贮存间、计量间及卸酸、碱泵房必须设置安全通道、淋浴装置、冲洗及排水设施。

《工程建设标准强制性条文》（电力工程部分）第一篇火力发电工程1.综合规定火力发电厂劳动安全和工业卫生设计规程DL 5053-1996-------------------------1电力建设安全工作规程（火力发电厂部分）DL 5009.1-92-------------------------62.勘测设计规定2.1 工艺火力发电厂设计技术规程DL 5000-94----------------------------------------31火力发电厂汽水管道设计技术规定DL/T 5054-1996----------------------------36火电厂煤粉锅炉燃烧室防爆规程DL 435-91-----------------------------------372.2 土建火力发电厂土建结构设计技术规定DL 5022-93--------------------------------38火力发电厂建筑设计规程DL/T 5094-1999------------------------------------39火力发电厂与变电所设计防火规范GB 50229-96-------------------------------403.施工及验收3.1锅炉与压力容器电力建设施工及验收技术规范锅炉机组篇DL/T 5047-95----------------------44电力工业锅炉压力容器监察规程DL 612-1996---------------------------------46火力发电厂水汽化学监督导则DL/T 561-95-----------------------------------493.2 汽轮机机组电力建设施工及验收技术规范汽轮机机组篇DL 5011-92----------------------49电力建设施工及验收技术规范管道篇DL 5031-94----------------------------543.3 焊接检验电力建设施工及验收技术规范火力发电厂焊接篇DL 5007-92------------------56第二篇水力发电工程1.工程设计水利水电枢纽工程等级划分及设计标准（山区、丘陵区部分）（试行）SDJ 12-78----58水利水电枢纽工程等级划分及设计标准（山区、丘陵区部分）（试行）补充规定SDJ 12-78---------------------------------------------------59防洪标准GB 50201-94-----------------------------------------------------59水利水电工程可行性研究报告编制规程DL 5020-93----------------------------60水利水电工程初步设计报告编制规程DL 5021-93------------------------------60水利水电工程地质勘察规范GB 50287-1999-----------------------------------61水利水电工程结构可靠度设计统一标准GB 50199-94---------------------------62水利水电工程劳动安全与工业卫生设计规范DL 5061-1996----------------------64水利水电工程设计防火规范SDJ 278-90--------------------------------------65水利水电工程环境影响评价规范（试行）SDJ 302-88----------------------------69水工建筑物抗震设计规范DL 5073-1997--------------------------------------69水工建筑物荷载设计规范DL 5077-1997--------------------------------------70水工混凝土结构设计规范DL/T 5057-1996------------------------------------71混凝土重力坝设计规范DL 5108-1999----------------------------------------72碾压式土石坝设计规范SDJ 218-84--------------------------------------------77混凝土拱坝设计规范（试行）SD 145-85---------------------------------------79混凝土面板堆石坝设计规范DL/T 5016-1999----------------------------------80水工隧洞设计规范（试行）SD 134-84-----------------------------------------81水电站调压室设计规范DL/T 5058-1996--------------------------------------81水电站压力钢管设计规范（试行）SD 144-85-----------------------------------81溢洪道设计规范SDJ 341-89------------------------------------------------83水电站厂房设计规范（试行）SD 335-89---------------------------------------84水力发电厂机电设计技术规范(试行) SDJ 173-85-------------------------------84水利水电工程钢闸门设计规范DL/T 5013-95----------------------------------86水利水电工程启闭机设计规范SL 41-93--------------------------------------86水力发电厂水力机械辅助设备系统设计技术规定DL/T 5066-1996----------------87 水力发电厂过电压保护和绝缘配合设计技术导则DL/T 5090-1999----------------87 高压配电装置设计技术规程SDJ 5-85----------------------------------------88水力发电厂接地设计技术导则DL/T 5091-1999--------------------------------89发电厂、变电所电缆选择与敷设设计规程SDJ 26-89---------------------------902.工程施工及验收水电水利工程施工地质规程DL/T 5109-1999----------------------------------92水利水电工程施工组织设计规范（试行）SDJ 338-89--------------------------92水工建筑物岩石基础开挖工程施工技术规范SL 47-94--------------------------93水工混凝土施工规范SDJ 207-82--------------------------------------------94碾压式土石坝施工技术规范SDJ 213-83-------------------------------------101水工碾压混凝土施工规范SL 53-94-----------------------------------------103混凝土面板堆石坝施工规范SL 49-94---------------------------------------105水工建筑物水泥灌浆施工技术规范SL 62-94---------------------------------106水工预应力锚固施工规范SL 46-94-----------------------------------------106水工混凝土掺用粉煤灰技术规范DL/T 5055-1996-----------------------------106水工建筑物滑动模板施工技术规范SL 32-92---------------------------------106水利水电工程钢闸门制造安装及验收规范DL/T 5018-94-----------------------107压力钢管制造安装及验收规范DL 5017-93-----------------------------------107水利水电工程启闭机制造、安装及验收规范DL/T 5019-94---------------------108水轮发电机组安装技术规范GB 8564-88-------------------------------------108水轮发电机组起动试验规程DL 507-93--------------------------------------112水电站基本建设工程验收规程SDJ 275-88-----------------------------------112水利水电基本建设工程单元工程质量等级评定标准(一)(试行) SDJ 249-88--------114 3.其它混凝土大坝安全监测技术规范（试行）SDJ 336-89-----------------------------117第三篇电气输电工程1.设计规定1.1电气输电变电所总布置设计技术规程DL/T 5056-1996--------------------------------118220～500kV变电所设计技术规程SDJ 2-88----------------------------------120高压配电装置设计技术规程SDJ 5-85--------------------------------------121发电厂、变电所电缆选择与敷设设计规程SDJ 26-89-------------------------125爆炸和火灾危险环境电力装置设计规范GB 50058-92-------------------------125电力设备典型消防规程DL 5027-93----------------------------------------1251.2输、配电110～500kV架空送电线路设计技术规程DL/T 5092-1999----------------------126架空配电线路设计技术规程SDJ 206-87-------------------------------------132架空绝缘配电线路设计技术规程DL/T 601-1996------------------------------135交流电气装置的接地DL/T 621-1997----------------------------------------1371.3干扰送电线路对电信线路危险影响设计规定DL 5033-94---------------------------137 2.施工及验收2.1 电气装置安装工程高压电器施工及验收规范GBJ 147-90---------------------------------------139电力变压器、油浸电抗器、互感器施工及验收规范GBJ 148-90-----------------139母线装置施工及验收规范GBJ 149-90---------------------------------------139电缆线路施工及验收规范GB 50168-92--------------------------------------139接地装置施工及验收规范GB 50169-92--------------------------------------140旋转电机施工及验收规范GB 50170-92--------------------------------------142盘、柜及二次回路接线施工及验收规范GB 50171-92--------------------------14235kV及以下架空电力线路施工及验收规范GB 50173-92-----------------------142电梯电气装置施工及验收规范GB 50182-93----------------------------------142低压电器施工及验收规范GB 50254-96--------------------------------------145起重机电气装置施工及验收规范GB 50256-96--------------------------------145爆炸和火灾危险环境电气装置施工及验收规范GB 50257-96--------------------147 1kV及以下配线工程施工及验收规范GB 50258-96----------------------------151电气设备交接试验标准GB 50150-91----------------------------------------1512.2 输电工程电力建设安全工作规程（变电所部分）DL 5009.3-1997-----------------------158电力建设安全工作规程（架空电力线路部分）DL 5009.2-94--------------------160110～500kV架空电力线路施工及验收规范GBJ 233-90-------------------------162。

3
9．5．6排油管严禁接入全厂排水系统；排出口不得朝向设备或建筑物，不得随意对地排放。
4
9．7．1燃油系统安装结束后，所有管道必须经水压试验合格，并应办理签证，水压试验的压力符合设计规定，无规定时按管道设计压力的1．5倍。
5
9．8．3防雷和防静电设施按设计安装、检测试验完毕并经验收合格。
6
9．8．5消防设施完善，消防道路畅通，消防系统经试验合格并处于备用状态。
《电力工业锅炉压力容器
监察规程》
(DL612——1996)
3
5．13
b蒸汽压力为9．8MPa以下锅炉的水压试验，采用除盐水或软化水。
c蒸汽压力为9．8MPa以上锅炉的水压试验，采用除盐水。整体水压试验用水
质量应满足下列要求：
1)采用除盐水时，氯离子含量小于0．2mg／L。
2)联氨和丙酮肟含量200mg／L一300mg／L。
2)栏杆扶手端部必须设置立柱或确保与建筑物或其他固定结构牢固连接，立柱间距不得大于1000mm，立柱不得在踢脚板上方安装，除非踢脚板为承载的构件。
3)踢脚板宽度不得小于100mm，其底部与平台地面不得大于10mm。
2
7．3．6安装在设备及工艺系统上的永久性钢平台必须符合下列规定：
1钢平台区域内必须承受不小于4kN／mm2的均匀分布的动载荷。
规程第2部分：煤尘防治》
(DL／T5187．2--2004)
专业监查人： 年 月 日
施炉表9燃油设备及系统强制性条文明细表
序号
强制性条文内容
引用标准
执行情况
是否符合
1
9．1．8直埋燃油管道部位的防腐工作应在管道经1．5倍设计压力水压试验合格后进行；管道经验收后方可填埋。

火力发电工程强制性条文执行手册锅炉分册前言电力工程建设的质量和安全是电力系统整体质量与安全的基础，是保证电力工业可持续健康稳定发展的基础。

电力工业建设标准强制性条文，是贯彻落实《建设工程质量管理条例》等法律法规的具体体现，是电力建设过程中参与建设活动各方应强制执行的技术法规性条文，是从源头上、技术上保证电力工程安全与质量的关键所在。

贯彻工程建设标准强制性条文是电力行业落实可续发展观、构建和谐社会的一项重要工作。

参与电力工程建设的各责任主体必须认真学习与贯彻落实强制性条文，以确保工程建设质量与安全。

自国务院第279号令《建设工程质量管理条例》实施以来，建设部和国家电监会办公厅相继颁发了《实施工程建设强制性标准监督规定》以及办输电【2006】8号《关于组织开展电力工程建设标准强制性条文实施情况检查的通知》等文件，要求在工程建设过程中严格执行工程建设标注强制性条文。

在今年来全国范围的质量监督检查和优质工程检查过程中也发现，绝大多数电力工程项目存在《工程建设标准清真强制性条文》执行计划系统性不强，各质量主体责任不够明确，执行内容不够完整，部分执行“强制性条文”情况无执行记录，难以时候监督检查，质量验评主控项目执行深度不够和偏重于事后控制等问题。

在工程建设过程中，有关工程技术人员、质检人员对“强制性条文”的执行与检查极为不便，往往有所忽视，执行过程中偏差、遗漏及违反“强制性条文”的情况时有发生。

全国电力工程各建设，设计、设计、施工、监理单位均在如何个执行“强制性条文”方面进行摸索，但无统一而有效的办法。

为此，我们特组织编制了《火力发电工程建设标准强制性条文执行表格》丛书，收集整理了国家现行有效的设计活力发电工程勘察设计、施工及验收有关质量方面工程建设标准强制性条文，内容全面、完整。

本套丛书分成8各分册，即《设计分册》、《土建分册》、《锅炉分册》、《汽机分册》、《电气分册》、《管道分册》、《水处理及制氢分册》和《焊接分册》。
