项目泵管位置及加固方案

泵管加固方案介绍泵是在工业生产过程中常见的一种流体输送设备，分为离心泵、轴向流泵、混流泵等多种类型。

这些泵在使用过程中，由于受到液体的冲击和压力，也会经常出现泄漏或者破裂等意外事故，为了减少这些危险，泵管加固成为了必不可少的工作环节。

泵管加固方案要依据实际情况，严格按照相关行业标准，进行设计和施工。

在设计的时候，需要将现有的泵管进行详细的分析和检测，确定泵管的直径、长度、材料等关键参数，以及泵管所处工作环境的状态和要求。

本文将从以下几个方面，对泵管加固方案进行详细介绍。

泵管加固方案设计泵管加固方案设计是一项现代化工程建设中的重要工作。

在泵管加固方案的设计过程中，需要充分考虑泵管在工作状态下所受到的力和压力，并参照相关国家标准，采取合适的加固措施。

泵管直径选择泵管直径的选择直接关系到泵管加固的效果。

一般而言，泵管直径越大，加固效果越好。

选定泵管直径还需要考虑到输送流体的性质和流量的大小，以及泵所处环境的温度、压力等因素。

固定支撑点设置在进行泵管加固的时候，需要考虑泵管在工作状态下的弯曲和伸缩情况。

固定支撑点是泵管保持稳定状态的一种方法，它是由高强度材料制成，根据泵管的长度和直径，设置在泵管上。

加固结构设计泵管加固的结构设计需要考虑到泵管的力学特性，依据相关的计算过程，进行设计。

设计出来的加固结构一般有螺旋套、钢绳，锥形加固、环保套等。

锥形加固指的是将泵管的两端逐渐加强，从而形成一个伸缩结构，这种方法对于较长的泵管有很好的加固效果；环保套的设计原理是在泵管的外层添加一个玻璃纤维加固层，在泵管塑料或橡胶材质上覆盖一层保护层，能有效地加固管道和延长使用寿命。

防腐涂层设计防腐涂层设计是泵管加固方案中一个非常关键的环节。

由于泵管在工作状态下，液体会不断地冲击管道，在长期的使用中，管道会发生锈蚀、腐蚀等现象，因此需要在泵管的外观上涂上防腐涂层，以保证其使用寿命和操作安全。

实施方案泵管加固方案的实施需要遵循严格的工艺流程，包括切割、加固、包裹、过渡和实验等步骤。

以我给的标题写文档，最低1503字，要求以Markdown 文本格式输出，不要带图片，标题为：泵管加固方案# 泵管加固方案## 引言泵管加固是在现有的管道系统中进行结构增强的过程。

通过加固泵管，可以提高其抗压能力、减少振动和泄漏，并延长其使用寿命。

本文将介绍泵管加固的相关概念和常用的加固方案。

## 泵管加固的必要性在工业和民用领域，泵管是输送流体的重要设备。

然而，由于长期使用、外力作用、腐蚀和磨损等原因，泵管可能出现弯曲、开裂、泄漏等问题，从而影响其正常运行。

为了确保泵管的安全和可靠运行，加固泵管成为了必要的措施。

## 泵管加固的常用方案### 1. 碳纤维加固碳纤维加固是目前应用最广泛的泵管加固方案之一。

碳纤维具有高强度、低密度、耐腐蚀等优点，可以在泵管表面构成具有较高承载能力的增强层。

碳纤维加固能够提高泵管的抗压能力，增加其使用寿命。

碳纤维加固的具体步骤包括：- 清洁泵管表面，去除杂质和污垢；- 涂覆环氧树脂胶粘剂；- 将预先设计好的碳纤维布覆盖在泵管表面，并与胶粘剂结合；- 平整覆盖面，并施加适当的压力，使碳纤维与泵管表面紧密结合；- 确保整个加固系统完全干燥和固化。

### 2. 金属套管加固金属套管加固是一种针对泵管裂纹和磨损等问题的有效解决方案。

它通过在泵管表面套上金属管，以增加泵管的强度和稳定性。

金属套管通常由不锈钢或铝合金制成，具有良好的耐腐蚀性和机械性能。

金属套管加固的主要步骤包括：- 测量泵管的尺寸和形状，以确保套管的准确安装；- 将金属套管预先加工成适当的形状和尺寸；- 在泵管表面涂覆耐高温胶粘剂；- 将金属套管套在泵管上，并与胶粘剂充分结合；- 确保金属套管完全固定在泵管上，并进行适当的密封处理。

### 3. 玻璃钢加固玻璃钢加固是一种经济、轻量且具有优良耐腐蚀性的泵管加固方案。

玻璃钢具有良好的机械性能和化学稳定性，可以承受各种外力和介质的侵蚀。

玻璃钢加固不仅可以提高泵管的结构强度，还可以有效减少泵管的振动和噪音。

泵管加固措施泵管是现代工业生产中非常重要的设备之一，它广泛应用于各种领域，包括建筑、制药、石油、食品等。

然而，在泵管的使用过程中，由于各种原因，比如运输、安装、使用不当等，会出现各种形式的破损和漏水，因此需要采取一系列的加固措施来保障泵管的安全性和稳定性。

泵管加固的目的是令泵管在运输、贮存、使用过程中，能够承受各种外力和内部压力，提高其安全性和使用寿命。

加固措施通常包括以下几方面：1.外观检查和维护泵管在使用后，表面可能会出现一些细小的损伤，比如表面被磨损、撞击等，这些状况下，需要及时对其进行检查，并进行必要的修复。

泵管的外观检查和维护可以分成以下两个方面：一是定期地对泵管的外观进行检查和维护，及时发现和解决外观损坏，避免在后续的使用中导致更大的不安全因素。

二是在对泵管进行使用时，需要对其进行及时的维护和保养，及时修复表面出现的微小损伤，避免漏水和其他安全事故的出现。

2.增强材料的使用在加固泵管时，可以通过增强材料加固泵管的强度，提高其抗压性和抗拉性。

常用的增强材料有塑料、钢、铜、铝合金等材料，一些热成型增强材料如玻纤增强型塑料也比较常用。

在增强材料的使用过程中，需要注意以下几个方面：一是要根据具体的泵管情况，选择合适的加固材料和加固框架，确保加固后的泵管能够承受其设计要求的外力和内部压力。

二是需要对加固材料进行必要的加工和加固，确保其固定性和坚固性，避免在使用过程中出现松脱等问题。

三是要考虑增强材料的重量和它会给泵管带来的负担，对于一些比较轻便或者脆弱的泵管，可能需要尽量避免使用过重或者过于坚固的加固材料。

3.对泵管进行补强处理在一个已经受损的泵管上，需要通过补强来增强其强度，以达到泵管使用要求的效果。

补强处理的时候，需要根据泵管的情况和损伤的情况，采用不同的方法进行，一些常见的补强方法如下：一是直接在损伤位置附近加强，通常使用远离损伤位置的补强材料，以达到加固的效果。

二是在泵管表面涂上一层涂料或者硬质的油漆，以增强其抗压性和抗弯性。

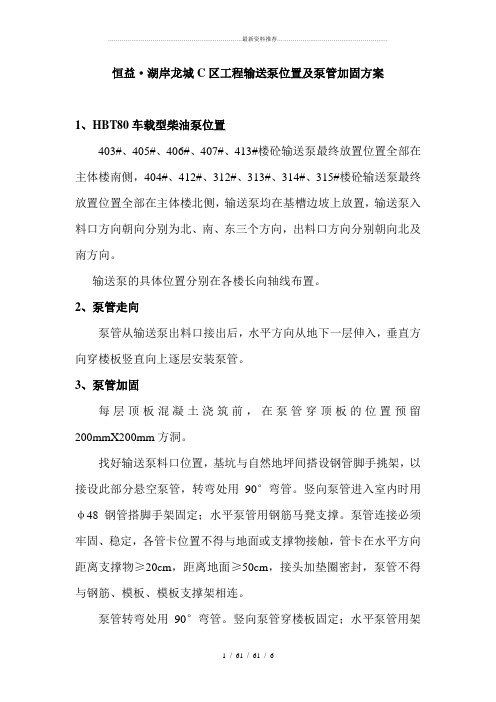

恒益·湖岸龙城C区工程输送泵位置及泵管加固方案1、HBT80车载型柴油泵位置403#、405#、406#、407#、413#楼砼输送泵最终放置位置全部在主体楼南侧，404#、412#、312#、313#、314#、315#楼砼输送泵最终放置位置全部在主体楼北侧，输送泵均在基槽边坡上放置，输送泵入料口方向朝向分别为北、南、东三个方向，出料口方向分别朝向北及南方向。

输送泵的具体位置分别在各楼长向轴线布置。

2、泵管走向泵管从输送泵出料口接出后，水平方向从地下一层伸入，垂直方向穿楼板竖直向上逐层安装泵管。

3、泵管加固每层顶板混凝土浇筑前，在泵管穿顶板的位置预留200mmX200mm方洞。

找好输送泵料口位置，基坑与自然地坪间搭设钢管脚手挑架，以接设此部分悬空泵管，转弯处用90°弯管。

竖向泵管进入室内时用φ48钢管搭脚手架固定；水平泵管用钢筋马凳支撑。

泵管连接必须牢固、稳定，各管卡位置不得与地面或支撑物接触，管卡在水平方向距离支撑物≥20cm，距离地面≥50cm，接头加垫圈密封，泵管不得与钢筋、模板、模板支撑架相连。

泵管转弯处用90°弯管。

竖向泵管穿楼板固定；水平泵管用架子管搭支撑架支撑，与泵管接触部位加设橡胶垫。

泵管连接必须牢固、稳定，各管卡位置不得与地面或支撑物接触，管卡在水平方向距离支撑物≥20cm，距离地面≥50cm，接头加垫圈密封。

泵管穿楼板节点及水平固定节点见下图：水平管固定详图泵管架子管23321泵管架设轴侧图泵管穿楼板固定详图操作层泵管固定详图木楔子橡胶垫泵管钢管50×100mm木方φ48钢管泵管架设示意图在混凝土泵Y形管出料口3～6m处的输送管根部应设置截止阀，以防混凝土拌和物反流。

主体结构施工时,设置垂直泵管时，在结构顶板预留孔洞，泵管由楼内爬升，再根据需要连接水平输送管到布料杆。

顶板上预留200×200mm洞，竖向泵管在洞内通过，用木楔将泵管与楼板预留洞间空4、布料杆布料杆工作时在作业面用φ48钢管搭设布料杆平台。

项目泵管位置及加固方案泵管，作为输送流体的重要通道，其位置的选择与加固方案设计至关重要。

这不仅关系到项目的顺利进行，还直接影响到工程的安全与稳定。

咱们就详细聊聊这个项目泵管位置及加固方案。

一、泵管位置选择1.根据项目需求，要确定泵管的起点和终点。

这需要充分考虑项目的整体布局，确保泵管走向与项目需求相匹配。

2.泵管位置要考虑地形地貌因素。

尽量避免穿过复杂地形，减少施工难度和风险。

同时，要确保泵管在地面或地下布置时，不会对周边环境造成影响。

3.考虑到泵管的输送距离，要尽量缩短泵管长度，降低输送阻力。

泵管走向要尽量避免曲折，减少流体在输送过程中的能量损失。

4.泵管位置还要考虑施工和运维的便利性。

在保证泵管安全的前提下，要确保泵管易于检修和维护。

二、泵管加固方案1.钢筋混凝土加固针对泵管穿过软土地基或需要承受较大荷载的情况，可以采用钢筋混凝土加固。

具体步骤如下：（1）在泵管周围挖掘基坑，深度和宽度根据泵管直径和地基情况确定。

（2）在基坑底部铺设一层碎石，作为泵管的垫层。

（3）在泵管周围浇筑钢筋混凝土，厚度和强度根据泵管直径和地基情况确定。

（4）待混凝土凝固后，回填土方，恢复地面。

2.钢套管加固针对泵管穿过硬质地基或需要承受较大横向荷载的情况，可以采用钢套管加固。

具体步骤如下：（1）在泵管周围挖掘基坑，深度和宽度根据泵管直径和地基情况确定。

（2）将钢套管套在泵管外部，确保钢套管与泵管之间有一定的间隙。

（3）在钢套管与泵管之间的间隙中填充混凝土或砂浆，提高泵管的稳定性。

（4）待混凝土或砂浆凝固后，回填土方，恢复地面。

3.土工合成材料加固针对泵管穿过软弱地基或需要提高地基承载力的场合，可以采用土工合成材料加固。

具体步骤如下：（1）在泵管周围铺设一层土工合成材料，如土工布、土工网等。

（2）在土工合成材料上回填土方，确保土工合成材料与土体紧密结合。

（3）在土体上方浇筑混凝土或铺设钢筋网，提高地基承载力。

4.地基处理针对泵管穿过特殊地基或需要提高地基稳定性的场合，可以采用地基处理技术。

泵管加固施工方案一、引言在现代工程建设中，泵管是非常重要的设备，它被广泛应用于各种领域，如水利工程、矿山工程等。

然而，由于泵管长期使用容易出现磨损、腐蚀等问题，为了延长泵管的使用寿命，提高泵管的稳定性，加固施工显得尤为重要。

二、泵管加固的必要性泵管在使用过程中会受到外部环境的影响，如介质的腐蚀、泵管内部流体的冲击等，容易导致泵管的磨损和腐蚀，从而影响泵管的正常运行。

而通过加固施工，可以有效地增加泵管的强度和稳定性，延长泵管的使用寿命，减少维护成本。

三、泵管加固的施工方案泵管加固的施工方案包括以下几个方面：3.1 泵管材料的选择在进行泵管加固施工时，首先需要选择合适的材料。

常用的泵管加固材料有高强度合金钢、碳纤维等。

在选择材料时需要考虑泵管所处的环境以及需要承受的压力和温度等因素。

3.2 加固方式泵管加固的方式主要包括内加固和外加固两种方式。

内加固是指在泵管内部增加一层材料，以增强泵管的强度和稳定性；外加固则是在泵管外部增加保护层或支撑结构，起到保护作用。

3.3 施工流程泵管加固的施工流程包括以下几个步骤： 1. 对泵管进行清洗和检查，确保泵管表面无杂物和缺陷； 2. 根据泵管的具体情况选择合适的加固材料和加固方式； 3. 进行加固施工，确保加固层的均匀和粘结牢固； 4. 完成施工后对泵管进行检测，确保加固效果符合要求。

3.4 施工注意事项在进行泵管加固施工时，需要注意以下几点： - 确保施工人员具有相关资质和经验，增加施工的可靠性； - 严格按照设计方案和规范要求进行施工，确保施工质量； - 加固施工完成后应对泵管进行定期检测和维护，及时发现问题并进行处理。

四、结论泵管加固施工是一个重要的工程技朋，通过科学合理的施工方案和严格的施工流程，可以有效提高泵管的使用寿命和稳定性，降低维护成本，保障工程的安全运行。

在今后的工程建设中，需要更加重视泵管加固施工的质量和效果，为工程的可持续发展做出贡献。

泵管加固方案1. 引言泵管是工业生产中常用的输送介质的管道，但在长时间使用过后，泵管可能会出现老化、破损、漏水等问题，影响工业生产效率和安全。

本文将介绍一种泵管加固方案，旨在解决泵管老化和破损问题，增强泵管的耐磨性和耐压性。

2. 加固方案2.1 检查泵管老化和破损情况在进行泵管加固之前，首先需要对泵管进行仔细的检查，包括泵管的老化程度、破损情况等。

通过检查，可以全面了解泵管问题的严重程度，为制定合理的加固方案提供依据。

2.2 更换泵管材料根据泵管的具体情况，可以考虑更换泵管材料。

常见的泵管材料有塑料、金属等，选择合适的材料可以增加泵管的耐磨性和耐压性。

在更换泵管材料时，需要考虑介质的性质、工作环境的要求，以及经济效益等因素，选择最适合的材料。

2.3 表面涂层保护泵管的表面涂层可以有效增加泵管的耐磨性和抗腐蚀性。

常见的表面涂层材料有聚合物涂料、陶瓷涂料等。

涂层应均匀、牢固，能够有效防止泵管受到外界环境的侵蚀和损坏。

2.4 加装增强件在泵管的关键部位加装增强件可以进一步提升泵管的耐压性。

增强件可以采用金属或高强度合金材料，通过加固泵管的关键节点或连接部位，能够有效提高泵管的整体强度和稳定性。

2.5 增加管道支撑管道的支撑是泵管加固的重要环节。

通过增加管道的支撑，可以改善泵管的整体稳定性和承载能力。

支撑材料可以选择钢材或特殊合金材料，结构设计应合理，能够有效分散泵管的受力，减轻泵管的负荷。

3. 实施步骤3.1 方案制定根据泵管的具体情况，制定加固方案。

方案制定应综合考虑泵管的老化状况、破损情况，选择合适的加固措施和材料。

3.2 材料采购根据加固方案，确定所需材料的类型和数量。

可以与相关供应商进行联系并采购所需材料。

3.3 施工准备施工前需要进行相应的准备工作，包括清理工作区域、检查施工工具和设备的完好性，确保施工顺利进行。

3.4 加固施工按照加固方案进行，包括更换泵管材料、涂层保护、加装增强件和增加管道支撑等措施。

工程名称
落堤城中村改造
永威·梅隆郡一期项目
编号
交底日期2019-4-20
施工单位中铁建设集团有限公司分项工程名称
交底摘要泵管布设及加固技术交底页数共4页第2页
··
签字栏
交底人审核人接受交底人
泵管在首层由水平管变成立管处进行固定——通过架料钢管借助上下楼板将泵管固定，如下图。

垂直泵管
水平泵管
钢管架
弯管
图5-3 泵管垂直管固定方式
垂直管在每层楼板（洞口）进行固定——垂直泵管通过钢管架体与上下板连成一体，泵管在楼板预留洞处塞死。

图5-4 泵管竖向加固样式详图
（5）、标准层混凝土浇筑完成后，使用竖向波纹管将水排至地下室指定沉淀池位置。

竖向波纹管管径300mm，布置在强电井预留洞位置，使用卡箍固定在剪力墙上，且保证每层至少两个卡箍，每节波纹管至少两个卡箍，波纹管连接位置使用双卡箍。

波纹管上下竖直，加固牢靠。

沉淀池布置在地下室筏板上，净尺寸2000*2000mm，沉淀池外设置抽水泵与消防水池连接，。
