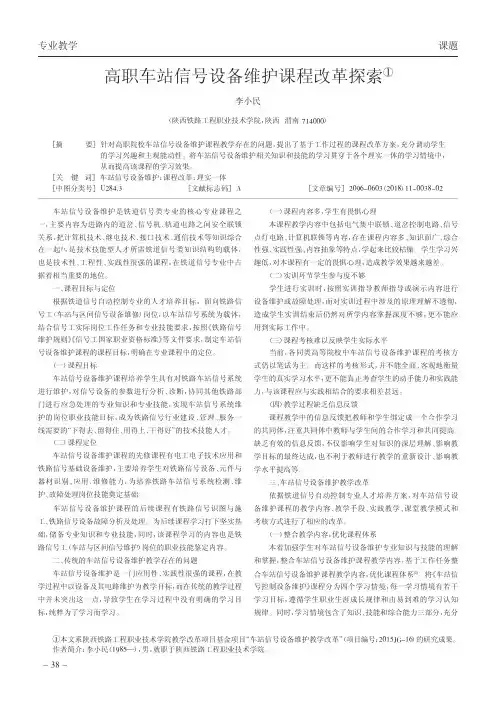

[摘要]针对高职院校车站信号设备维护课程教学存在的问题,提出了基于工作过程的课程改革方案,充分调动学生的学习兴趣和主观能动性。
将车站信号设备维护相关知识和技能的学习贯穿于各个理实一体的学习情境中,从而提高该课程的学习效果。
[关键词]车站信号设备维护;课程改革;理实一体[中图分类号]U284.3[文献标志码]A [文章编号]2096-0603(2018)11-0038-02车站信号设备维护是铁道信号类专业的核心专业课程之一,主要内容为进路内的道岔、信号机、轨道电路之间安全联锁关系,把计算机技术、继电技术、接口技术、通信技术等知识综合在一起[1],是技术技能型人才所需铁道信号类知识结构的载体,也是技术性、工程性、实践性很强的课程,在铁道信号专业中占据着相当重要的地位。
一、课程目标与定位根据铁道信号自动控制专业的人才培养目标,面向铁路信号工(车站与区间信号设备维修)岗位,以车站信号系统为载体,结合信号工实际岗位工作任务和专业技能要求,按照《铁路信号维护规则》《信号工国家职业资格标准》等文件要求,制定车站信号设备维护课程的课程目标,明确在专业课程中的定位。
(一)课程目标车站信号设备维护课程培养学生具有对铁路车站信号系统进行维护,对信号设备的参数进行分析、诊断,协同其他铁路部门进行应急处理的专业知识和专业技能,实现车站信号系统维护的岗位职业技能目标,成为铁路信号行业建设、管理、服务一线需要的“下得去、留得住、用得上、干得好”的技术技能人才。
(二)课程定位车站信号设备维护课程的先修课程有电工电子技术应用和铁路信号基础设备维护,主要培养学生对铁路信号设备、元件与器材识别、应用、维修能力,为培养铁路车站信号系统检测、维护、故障处理岗位技能奠定基础。
车站信号设备维护课程的后续课程有铁路信号识图与施工、铁路信号设备故障分析及处理。
为后续课程学习打下坚实基础,储备专业知识和专业技能,同时,该课程学习的内容也是铁路信号工(车站与区间信号维护)岗位的职业技能鉴定内容。

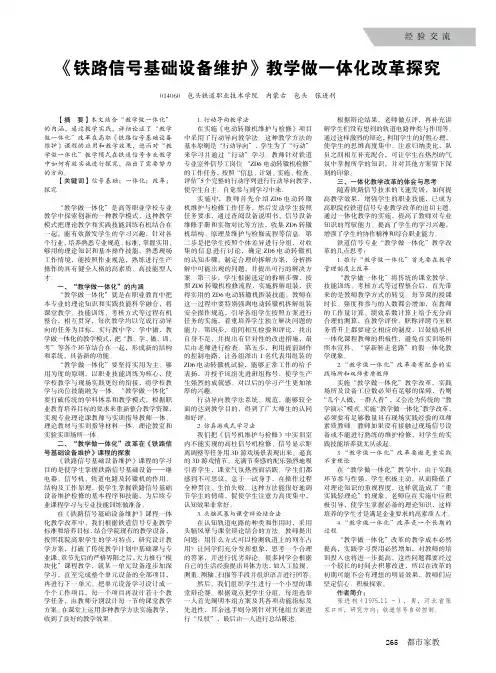

经 验 交 流265 都市家教《铁路信号基础设备维护》教学做一体化改革探究014060 包头铁道职业技术学院 内蒙古 包头 张进利【摘 要】本文结合“教学做一体化”的内涵,通过教学实践,详细论述了“教学做一体化”改革在高职《铁路信号基础设备维护》课程的应用和教学效果,进而对“教学做一体化”教学模式在铁道信号专业教学中如何有效实施进行探究,指出了需要努力的方向。
【关键词】信号基础;一体化;改革;探究“教学做一体化”是高等职业学校专业教学中探索创新的一种教学模式,这种教学模式把理论教学和实践技能训练有机结合在一起,能有效激发学生的学习兴趣,针对各个行业,培养熟悉专业规范、标准,掌握实用、够用的理论知识和基本操作技能,熟悉现场工作情境,能按照作业规范,熟练进行生产操作的具有健全人格的高素质、高技能型人才。
一、“教学做一体化”的内涵“教学做一体化”就是在职业教育中把本专业的理论知识和实践技能科学融合,将课堂教学、技能训练、考核方式等过程有机整合,相互贯穿,每次教学均以完成行动导向的任务为目标,实行教中学,学中做,教学做一体化的教学模式,把“教、学、做、训、考”等各个环节结合在一起,形成新的结构和系统,具备新的功能。
“教学做一体化”要坚持实用为主、够用为度的原则,以职业技能训练为核心,使学校教学与现场实践更好的衔接,将学校教学与岗位技能融为一体。
“教学做一体化”要打破传统的学科体系和教学模式,根据职业教育培养目标的要求来重新整合教学资源,实现专业理论课教师与实训指导教师一体、理论教材与实训指导材料一体、理论教室和实验实训场所一体。
二、“教学做一体化”改革在《铁路信号基础设备维护》课程的探索《铁路信号基础设备维护》课程的学习目的是使学生掌握铁路信号基础设备——继电器、信号机、轨道电路及转辙机的作用、结构及工作原理,使学生掌握铁路信号基础设备维护检修的基本程序和技能,为后续专业课程学习与专业技能训练做准备。
在《铁路信号基础设备维护》课程一体化教学改革中,我们根据铁道信号专业教学标准和培养目标,结合学院现有的教学设备,按照我院高职学生的学习特点,研究设计教学方案,打破了传统教学计划中基础课与专业课、章节先后的严格界限之后,大力推行“模块化”课程教学,就某一单元设备逐步加深学习,直至完成整个单元设备的全部项目,再进行下一单元。
《铁路信号基础》课程教学大纲(适用于三年制铁道通信信号高职专业)一、课程的基本情况课程中文名称:《铁路信号基础》课程英文名称:basis of railway’signal课程代码:课程性质:必修课程学时:70学时课程学分:4.5学分适用专业:铁道通信信号先修课程:《铁道概论》、《电工基础》、《数字电路》二、教学目标本课程是铁道通信信号专业的一门专业技术基础课,主要讲授现场广泛使用的各种铁路信号基础设备的结构、工作原理、作用以及建立联锁、闭塞等基本概念。
学生学完本课程后,应该达到以下要求:1、了解铁路信号在指挥行车中的重要作用,掌握信号基本设备、器材的作用,构造及工作原理2、明确联锁、闭塞的概念,会分析联锁关系,会编制联锁图表。
3、初步掌握有关的部颁标准、规章、规则、规范及图表符号。
4、对铁路信号未来的发展有所了解,并具备相关的分析处理信号设备故障的基础能力。
三、教学内容与要求课题一信号继电器基本要求:了解继电器在铁路信号中的作用掌握以直流无极继电器为代表的几种常用继电器的结构、工作原理、技术特点。
掌握继电器的符号、会分析基本电路重点与难点:继电器线圈、继电器接点表示,电路图的分析课题二铁路信号基本要求:掌握各种信号机显示的意义理解各类信号机设置位置的意义掌握信号显示的表示符号了解未来信号发展趋势重点与难点:各种信号显示的表示符号以及意义课题三轨道电路基本要求:掌握轨道电路的基本组成结构、基本工作原理、作用熟悉50hz工频交流连续式轨道电路工作原理熟悉25hz相敏轨道电路工作原理掌握车站轨道电路区段的划分、命名了解区间使用的轨道电路制式重点与难点:车站轨道电路区段的划分、命名课题四转辙机基本要求:掌握ZD6-A型转辙机的结构、工作原理、技术参数理解转辙机在行车安全、提高运输效率,改善行车人员劳动强度中的重要作用了解现正广泛采用的具有代表性的提速型转辙机S700k原理、结构掌握转辙机的设置原则掌握转辙机的四大功能重点与难点:ZD6-A型转辙机的结构、工作原理、技术参数、调整维护课题五防雷和接地装置基本要求:理解铁路信号设备铁路信号设备防雷的必要性掌握常用的几种防雷装置的结构、原理了解接地装置的种类、技术规范。

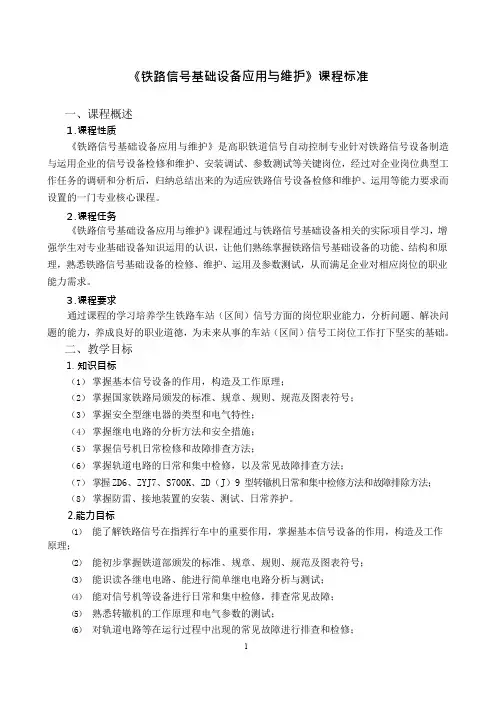

《铁路信号基础设备应用与维护》课程标准一、课程概述1.课程性质《铁路信号基础设备应用与维护》是高职铁道信号自动控制专业针对铁路信号设备制造与运用企业的信号设备检修和维护、安装调试、参数测试等关键岗位,经过对企业岗位典型工作任务的调研和分析后,归纳总结出来的为适应铁路信号设备检修和维护、运用等能力要求而设置的一门专业核心课程。
2.课程任务《铁路信号基础设备应用与维护》课程通过与铁路信号基础设备相关的实际项目学习,增强学生对专业基础设备知识运用的认识,让他们熟练掌握铁路信号基础设备的功能、结构和原理,熟悉铁路信号基础设备的检修、维护、运用及参数测试,从而满足企业对相应岗位的职业能力需求。
3.课程要求通过课程的学习培养学生铁路车站(区间)信号方面的岗位职业能力,分析问题、解决问题的能力,养成良好的职业道德,为未来从事的车站(区间)信号工岗位工作打下坚实的基础。
二、教学目标1.知识目标(1)掌握基本信号设备的作用,构造及工作原理;(2)掌握国家铁路局颁发的标准、规章、规则、规范及图表符号;(3)掌握安全型继电器的类型和电气特性;(4)掌握继电电路的分析方法和安全措施;(5)掌握信号机日常检修和故障排查方法;(6)掌握轨道电路的日常和集中检修,以及常见故障排查方法;(7)掌握ZD6、ZYJ7、S700K、ZD(J)9 型转辙机日常和集中检修方法和故障排除方法;(8)掌握防雷、接地装置的安装、测试、日常养护。
2.能力目标(1)能了解铁路信号在指挥行车中的重要作用,掌握基本信号设备的作用,构造及工作原理;(2)能初步掌握铁道部颁发的标准、规章、规则、规范及图表符号;(3)能识读各继电电路、能进行简单继电电路分析与测试;(4)能对信号机等设备进行日常和集中检修,排查常见故障;(5)熟悉转辙机的工作原理和电气参数的测试;(6)对轨道电路等在运行过程中出现的常见故障进行排查和检修;(7)能对 ZD6、ZYJ7、S700K、ZD(J)9 型转辙机等设备的日常和集中进行检修,以及故障排查;(8)能进行防雷、接地装置的安装、测试、日常养护;3.素质目标(1)具备良好职业道德和敬业精神;(2)具备人际交流能力、公共关系处理能力和团队协作精神;(3)具有较强的表达能力、沟通能力、组织实施能力;(4)具备基本的生产组织、技术管理能力;(5)具备“精修细检”的工匠精神;(6)具备节能环保意识。

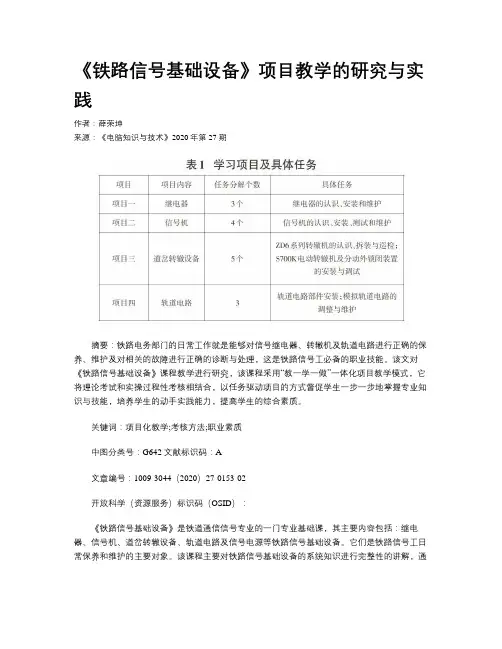

《铁路信号基础设备》项目教学的研究与实践作者:薛荣坤来源:《电脑知识与技术》2020年第27期摘要:铁路电务部门的日常工作就是能够对信号继电器、转辙机及轨道电路进行正确的保养、维护及对相关的故障进行正确的诊断与处理,这是铁路信号工必备的职业技能。
该文对《铁路信号基础设备》课程教学进行研究,该课程采用“教一学一做”一体化项目教学模式,它将理论考试和实操过程性考核相结合,以任务驱动项目的方式督促学生一步一步地掌握专业知识与技能,培养学生的动手实践能力,提高学生的综合素质。
关键词:项目化教学;考核方法;职业素质中图分类号:G642 文献标识码:A文章编号:1009-3044(2020)27-0153-02开放科学(资源服务)标识码(OSID):《铁路信号基础设备》是铁道通信信号专业的一门专业基础课,其主要内容包括:继电器、信号机、道岔转辙设备、轨道电路及信号电源等铁路信号基础设备。
它们是铁路信号工日常保养和维护的主要对象。
该课程主要对铁路信号基础设备的系统知识进行完整性的讲解,通过学生的学习,能够让其掌握相关基本理论知识,培养其动手实践操作能力,提高其分析和处理工作中突发问题的技能,为其日后的学习和工作打下良好的基础。
1 项目教学传统的授课方法是以“老师讲为主,学生听为辅”方式进行理论知识讲解,其间安排的少量实践教学,实际上就是让学生到实训室象征性地操作一下。
这使学生的理论和实践不能够紧密结合,最终导致学生为了适应具有现场的操作性工作而挤时间去回顾和理解上学期间所学的理论知识,从而不能够快速胜任本职工作。
萌芽于欧洲,成熟于20世纪中后期的项目教学方法,它是一种直接为社会培养实用型人才的教学模式,在整个教学过程中,它根据实际工作需要将课程内容划分成若干个相互衔接、互为补充的项目,然后在每个项目中再分解成若干个阶梯型的学习任务。
在任课老师的指导下,将任务分配给学生,让学生本人完成任务、项目及整个课程。
在整个学习过程中,这种教学内容与实际工作相结合的双向互动式教学方法,不仅能够让学生掌握理论知识和操作技能,而且还可以充分调动学生的学习主动性和积极性,培养和提升其分析解决实际问题的素质和能力。

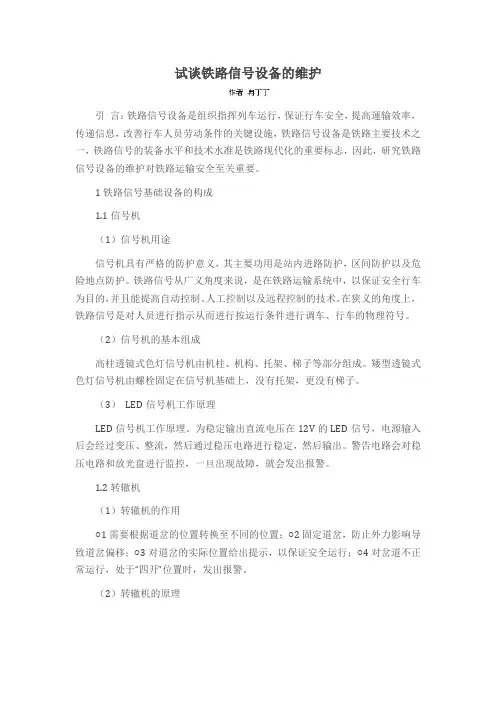

试谈铁路信号设备的维护引言:铁路信号设备是组织指挥列车运行,保证行车安全,提高運输效率,传递信息,改善行车人员劳动条件的关键设施,铁路信号设备是铁路主要技术之一,铁路信号的装备水平和技术水准是铁路现代化的重要标志,因此,研究铁路信号设备的维护对铁路运输安全至关重要。
1铁路信号基础设备的构成1.1信号机(1)信号机用途信号机具有严格的防护意义,其主要功用是站内进路防护,区间防护以及危险地点防护。
铁路信号从广义角度来说,是在铁路运输系统中,以保证安全行车为目的,并且能提高自动控制、人工控制以及远程控制的技术。
在狭义的角度上,铁路信号是对人员进行指示从而进行按运行条件进行调车、行车的物理符号。
(2)信号机的基本组成高柱透镜式色灯信号机由机柱、机构、托架、梯子等部分组成。
矮型透镜式色灯信号机由螺栓固定在信号机基础上,没有托架,更没有梯子。
(3)LED信号机工作原理LED信号机工作原理。
为稳定输出直流电压在12V的LED信号,电源输入后会经过变压、整流,然后通过稳压电路进行稳定,然后输出。
警告电路会对稳压电路和放光盘进行监控,一旦出现故障,就会发出报警。
1.2转辙机(1)转辙机的作用○1需要根据道岔的位置转换至不同的位置;○2固定道岔,防止外力影响导致道岔偏移;○3对道岔的实际位置给出提示,以保证安全运行;○4对岔道不正常运行,处于“四开”位置时,发出报警。
(2)转辙机的原理○1减速齿轮组把电动机产生的传动传递给摩擦联结器;○2滚珠丝随着联结器作用一起转动;○3动丝杠上的螺母受到滚珠丝杠作用水平移动;○4螺母通过联动使道岔进行转换;○5道岔尖轨带动检测杆。
1.3轨道电路(1)轨道电路的作用轨道电路是铁路信号自动控制的基础设备。
利用轨道电路可以自动检测列车、车辆的位置,控制信号机的显示;通过轨道电路可以将地面信号传递给机车,从而可以控制列车运行。
(2)轨道电路的分类轨道电路按工作方式分类,可以分为开路式和闭路式;按牵引电路通过方式,可以分为单轨调和双轨电路;按邻钢轨分割方法分为绝缘节式和无绝缘节式轨道电路;按电流信号,可以分为直流、交流、连续式以及脉冲式。

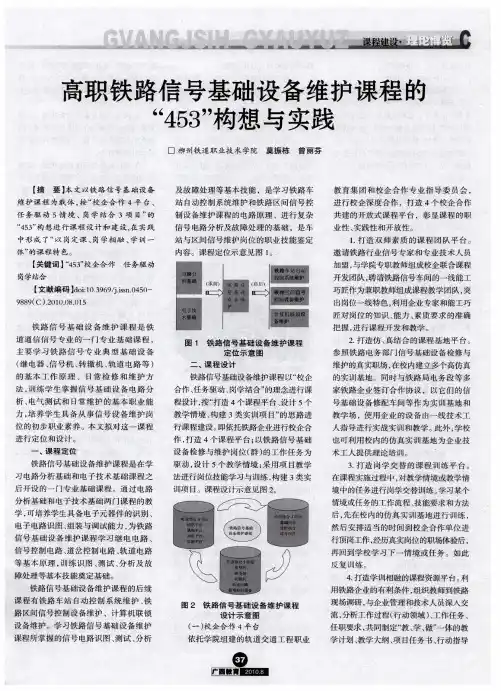

高职铁路信号基础设备维护课程的“453”构想与实践
【摘要】本文以铁路信号基础设备维护课程为载体,按“校企合作4平台、任务驱动5情境、岗学结合3项目”的“453”构想进行课程设计和建设,在实践中形成了“以岗定课、岗学相融、学训一体”的课程特色。
【关键词】“453”校企合作任务驱动岗学结合
铁路信号基础设备维护课程是铁道通信信号专业的一门专业基础课程,主要学习铁路信号专业典型基础设备(继电器、信号机、转辙机、轨道电路等)的基本工作原理、日常检修和维护方法,训练学生掌握信号基础设备电路分析、电气测试和日常维护的基本职业能力,培养学生具备从事信号设备维护岗位的初步职业素养。
本文拟对这一课程进行定位和设计。
一、课程定位
铁路信号基础设备维护课程是在学习电路分析基础和电子技术基础课程之后开设的一门专业基础课程。
通过电路分析基础和电子技术基础两门课程的教学,可培养学生具备电子元器件的识别、电子电路识图、组装与调试能力,为铁路信号基础设备维护课程学习继电电路、信号控制电路、道岔控制电路、轨道电路等基本原理,训练识图、测试、分析及故障处理等基本技能奠定基础。
铁路信号基础设备维护课程的后续课程有铁路车站自动控制系统维护、铁路区间信号控制设备维护、计算机联锁设备维护。
学习铁路信号基础设备维护课程所掌握的信号电路识图、测试、分析及故障处理等基本技能,是学习铁路车站自动控制系统维护和铁路区间信号控制设备维护课程的电路原理、进行复杂信号电路分析及故障处理的基础,是车站与区间信号维护岗位的职业技能鉴定内容。
课程定位示意见图1。
二、课程设计
铁路信号基础设备维护课程以“校企合作、任务驱动、岗学结合”的理念进行课程设计,按“打造4个课程平台、设计5个教学情境、构建3类实训项目”的思路进行课程建设。
即依托铁路企业进行校企合作,打造4个课程平台;以铁路信号基础设备检修与维护岗位(群)的工作任务为驱动,设计5个教学情境;采用项目教学法进行岗位技能学习与训练,构建3类实训项目。
课程设计示意见图2。
(一)校企合作4平台
依托学院组建的轨道交通工程职业教育集团和校企合作专业指导委员会,进行校企深度合作,打造4个校企合作共建的开放式课程平台,
彰显课程的职业性、实践性和开放性。
1.打造双师素质的课程团队平台。
邀请铁路行业信号专家和专业技术人员加盟,与学院专职教师组成校企联合课程开发团队,聘请铁路信号车间的一线能工巧匠作为兼职教师组成课程教学团队,突出岗位一线特色,利用企业专家和能工巧匠对岗位的知识、能力、素质要求的准确把握,进行课程开发和教学。
2.打造仿、真结合的课程基地平台。
参照铁路电务部门信号基础设备检修与维护的真实职场,在校内建立多个高仿真的实训基地。
同时与铁路局电务段等多家铁路企业签订合作协议,以它们的信号基础设备修配车间等作为实训基地和教学场,使用企业的设备由一线技术工人指导进行实战实训和教学。
此外,学校也可利用校内的仿真实训基地为企业技术工人提供理论培训。
3.打造岗学交替的课程训练平台。
在课程实施过程中,对教学情境或教学情境中的任务进行岗学交替训练。
学习某个情境或任务的工作流程、技能要求和方法后,先在校内的仿真实训基地进行训练,然后安排适当的时间到校企合作单位进行顶岗工作,经历真实岗位的职场体验后,再回到学校学习下一情境或任务。
如此反复训练。
4.打造学训相融的课程资源平台。
利用铁路企业的有利条件,组织教师到铁路现场调研,与企业管理和技术人员深入交流,分析工作过程(行动领域)、工作任务、任职要求,共同制定“教、学、做”一体
的教学计划、教学大纲、项目任务书、行动指导书和考核办法,并协同实施。
(二)任务驱动5情境
按铁路信号基础设备维护岗位群对信号基础设备检修与维护的实际工作任务和技能要求,选取铁路信号继电器检修与维护、信号机检修与维护、电动转辙机检修与维护、轨道电路检修与维护、信号控制设备基础维护等典型工作任务为载体,设计以实际任务为驱动的5个教学情境。
1.铁路信号继电器检修与维护。
选取铁路信号常用的继电器作为检修与维护对象,如“无极1700”、“偏极1000”、“缓放340”、时间、动态、交流二元等继电器。
学习这些典型继电器的基本工作原理、电气特性测试、基本应用电路、检修程序和维护方法等。
2.信号机检修与维护。
选取铁路调车信号机、进站信号机、出站信号机、通过信号机等常用信号机作为检修与维护对象。
学习各种信号显示、基本控制电路和工作原理、检修与维护方法等。
3.电动转辙机检修与维护。
选取ZD6型、S700K型等电动转辙机为学习对象,学习机械结构和电气原理、控制电路、拆装检修程序、维护手段和方法等。
4.轨道电路检修与维护。
选取50Hz工频交流连续式、25Hz相敏、
移频、FT-GS-917无绝缘音频等轨道电路为对象,学习各种轨道电路的工作原理、测试与试验方法、检修作业程序与维护方法等。
5.信号控制设备基础维护。
选取铁路车站的典型车站联锁设备、区间闭塞设备、列车自动控制系统等,学习专用设备的基础试验和维护方法,为学习后续专业课打下良好的基础。
(三)岗学结合3项目
严格按照铁道部颁布的《铁路信号维护规则》等行业规定,深入分析各工作情境的特点,构建3类进阶式实训项目,进行项目教学和训练。
1.基础项目训练基本技能。
设计典型信号继电器电路接线及电气特性测试、调车信号机灯光调整、ZD6型电动转辙机分解与组装、50Hz 工频交流连续式轨道电路参数测试等基础项目,以3~4人组成团队进行合作实训,训练学生的基本技能和团队合作意识。
2.进阶项目提升专业技能。
设计继电器检修、信号机检修、转辙机检修、轨道电路维护等进阶项目,以1~2人配合完成训练,提升学生的专业技能和养成良好的信号维护岗位职业素养。
3.综合项目巩固综合技能。
设计抢答器继电电路、道岔控制电路、信号机控制电路等的设计安装与调试、道岔调整等综合项目,以2~4人组成团队进行综合实训,巩固学生的专业综合技能和职业素养。
三、课程特色
铁路信号基础设备维护课程按照“校企合作4平台、任务驱动5情境、岗学结合3项目”的“453”构想进行设计和建设,在实践中形成了“以岗定课、岗学相融、学训一体”的特色。
课程特色示意如图3所示。
(一)以岗定课
1.以岗定目标。
以铁路信号职业资格标准制定课程标准,根据企业用人标准制定人才培养目标,按铁路信号维护规则制定技能考核目标。
2.以岗定内容。
从铁路信号基础设,备维护岗位的工作任务、岗位职责、职业素养和技能要求中分析、归纳、制定教学内容和训练项目。
3.以岗定平台。
从课程建设需要,与铁路企业合作,打造课程团队平台、基地平台、教学平台和资源平台4个平台。
4.以岗定方法。
将铁路信号基础设备维护岗位的典型工作任务,按照基本技能、专业技能、专业综合技能的训练要求进行进阶式项目设计,采用融“教、学、做”为一体的项目教学法进行教学。
(二)岗学相融
1.岗位工作与学习任务相融。
将铁路信号基础设备检修与维护岗位的5个典型工作,即继电器检修、转辙机修配、信号机修配、轨道电
路测试与维护、信号控制设备基础维护确定为学习任务,并将每个工作的几个典型工作任务设定为各个学习任务的子任务。
2.岗位技能与实训内容相融。
岗位要求的典型技能,分别体现在各项不同层次的基础训练项目、进阶提升项目和综合巩固项目中。
3.岗位职场与训练环境相融。
在建设校内实训基地时,参照铁路电务段车间的职业场所环境,将继电器检修车间、电动转辙机修配车间、信号机修配所、轨道电路实训场等实训室建设成与实际工作环境相一致。
(三)学训一体
课程实施教学时做到:校内实训基地教学,学中有训;校外企业职场顶岗训练,训中有学;综合项目实训,学训一体。
1.在校内实训基地进行教学活动,学中有训。
进行铁路信号基础设备工作原理、电路分析、作业程序和操作方法等基本技能学习时,主要在校内实训基地进行,结合基础训练项目进行训练,做到学中有训。
2.在校外企业职场进行顶岗训练,训中有学。
到铁路信号检修所等职业场所进行顶岗作业时,学习企业文化、企业精神和企业规章,做到训中有学。
3.进行综合项目实训,学训一体。
在进行综合训练项目实训时,由于需要用到较多的相关知识,需要在做综合项目训练时,不断学习新内容、巩固旧知识,从而做到学训一体。
