剪力墙模板施工工艺

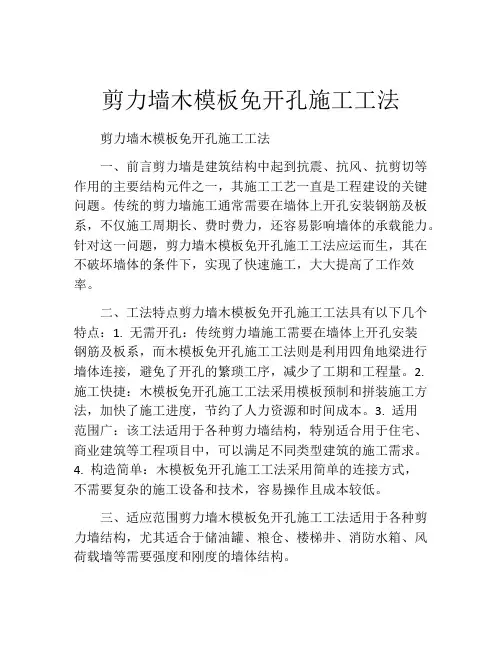

剪力墙木模板免开孔施工工法剪力墙木模板免开孔施工工法一、前言剪力墙是建筑结构中起到抗震、抗风、抗剪切等作用的主要结构元件之一，其施工工艺一直是工程建设的关键问题。

传统的剪力墙施工通常需要在墙体上开孔安装钢筋及板系，不仅施工周期长、费时费力，还容易影响墙体的承载能力。

针对这一问题，剪力墙木模板免开孔施工工法应运而生，其在不破坏墙体的条件下，实现了快速施工，大大提高了工作效率。

二、工法特点剪力墙木模板免开孔施工工法具有以下几个特点：1. 无需开孔：传统剪力墙施工需要在墙体上开孔安装钢筋及板系，而木模板免开孔施工工法则是利用四角地梁进行墙体连接，避免了开孔的繁琐工序，减少了工期和工程量。

2. 施工快捷：木模板免开孔施工工法采用模板预制和拼装施工方法，加快了施工进度，节约了人力资源和时间成本。

3. 适用范围广：该工法适用于各种剪力墙结构，特别适合用于住宅、商业建筑等工程项目中，可以满足不同类型建筑的施工需求。

4. 构造简单：木模板免开孔施工工法采用简单的连接方式，不需要复杂的施工设备和技术，容易操作且成本较低。

三、适应范围剪力墙木模板免开孔施工工法适用于各种剪力墙结构，尤其适合于储油罐、粮仓、楼梯井、消防水箱、风荷载墙等需要强度和刚度的墙体结构。

四、工艺原理该工法的工艺原理是通过四角地梁与墙体连接，将剪力墙的承载作用转移到地梁和墙梁上，以实现剪力墙的稳固。

采用木模板免开孔施工工法时，首先在地梁和墙梁上预留孔洞，然后将木模板与地梁、墙梁连接起来，最后进行混凝土灌浆，形成坚固的剪力墙。

五、施工工艺1. 地梁预留孔洞：根据设计要求，在地梁上预留与木模板相匹配的孔洞。

2. 木模板组装：将木模板按照预留孔洞的位置进行组装，确保木模板与地梁的连接牢固。

3. 墙梁预留孔洞：根据设计要求，在剪力墙的墙梁上预留与木模板相匹配的孔洞。

4. 混凝土灌浆：在钢筋布置完毕后，进行混凝土灌浆，填满剪力墙中的空隙，使其形成坚固的整体结构。

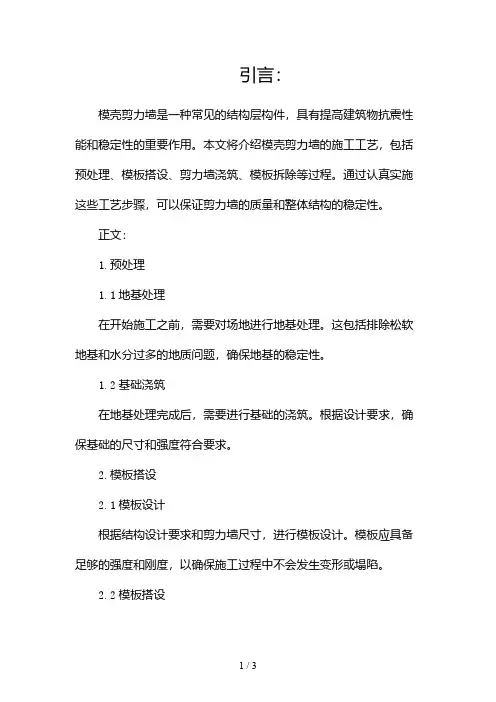

引言：模壳剪力墙是一种常见的结构层构件，具有提高建筑物抗震性能和稳定性的重要作用。

本文将介绍模壳剪力墙的施工工艺，包括预处理、模板搭设、剪力墙浇筑、模板拆除等过程。

通过认真实施这些工艺步骤，可以保证剪力墙的质量和整体结构的稳定性。

正文：1.预处理1.1地基处理在开始施工之前，需要对场地进行地基处理。

这包括排除松软地基和水分过多的地质问题，确保地基的稳定性。

1.2基础浇筑在地基处理完成后，需要进行基础的浇筑。

根据设计要求，确保基础的尺寸和强度符合要求。

2.模板搭设2.1模板设计根据结构设计要求和剪力墙尺寸，进行模板设计。

模板应具备足够的强度和刚度，以确保施工过程中不会发生变形或塌陷。

2.2模板搭设在模板设计完成后，按照设计要求进行模板的搭设。

确保模板的稳定性和安全性。

3.剪力墙浇筑3.1配料和搅拌根据设计要求和材料性能，进行混凝土的配料和搅拌工作。

确保混凝土的强度和流动性。

3.2浇筑过程控制在混凝土浇筑过程中，需要控制浇筑速度和均匀性。

同时，进行浇筑厚度和坍落度的检查，以确保混凝土的质量和一致性。

3.3振捣和养护在浇筑完成后，需要进行振捣工作，以排除混凝土中的气泡和空隙，提高墙体的密实度和强度。

随后进行养护，保持墙体湿润，以促进混凝土的早期硬化。

4.模板拆除4.1拆除时机混凝土的早期强度达到设计要求后，可以进行模板的拆除。

通常在浇筑后两天左右进行。

4.2拆除过程模板拆除需要谨慎进行，以避免对剪力墙产生损坏或破坏。

采取逐层拆除的方式，确保结构的稳定性。

5.工程验收5.1成品检查在施工完成后，需要对剪力墙进行成品检查。

包括外观质量、墙体的垂直度和水平度等方面的检查。

5.2抗震性能测试进行剪力墙的抗震性能测试，以验证其符合设计要求和规范标准。

5.3环境保护施工过程中应注意环境保护，合理处理废弃物和材料，减少对环境的影响。

总结：。

地下室剪力墙模板施工工艺流程：一、施工准备1、材料准备：模板材料：根据设计要求选择适合的模板材料，如竹胶板、胶合板等。

对拉螺杆（如Φ14对拉螺杆）、塑料套管、隔离剂等辅助材料。

模板支撑系统所需的钢管、扣件、木方等。

2、技术准备：熟悉施工图纸，了解剪力墙的尺寸、位置、形状等要求。

编制模板施工方案，进行技术交底，确保施工人员明确施工要点和质量要求。

3、现场准备：清理施工区域，确保模板安装位置无杂物。

测量放线，标出剪力墙的边线、控制线等。

二、模板安装1、安装限位筋：依据所放的墙体边线焊接模板限位筋，限位筋焊接于预埋的附加筋上，以控制模板的位置。

2、安装门窗洞口模板：将预制好的门窗洞口模板刷好脱模剂，贴好海绵条，并用电焊焊接一短钢筋于附加筋上，以加固洞口模板。

3、安装阴角模：阴角模为预拼的标准模板，墙连柱处根据实际尺寸加工而成。

用铅丝将阴角模临时固定于墙体立筋上。

4、安装墙体模板：将预拼的组合木模一侧吊至现场，上口用铅丝临时绑于立筋上。

安放穿墙螺栓，内墙模板用普通穿墙螺栓加塑料套管，外墙为工具式止水螺栓。

吊装另一侧模板，并用铅丝临时绑扎。

5、校正加固：在木方背肋上钉圆钉绑水平横钢管，放蝶型扣件，紧固穿墙螺栓。

模板上口螺栓拧到限位钢筋不活动为宜。

设置斜撑，每2m一道，以确保模板系统稳定。

三、模板校正与检查1、模板校正：根据模板控制线先校正模板下口位置，再校正上口模板。

用线坠依模板控制线吊垂直，确保模板垂直度。

墙两端模板校正后，带通线校正墙中间部分模板，打斜支撑。

2、检查验收：逐一检查扣件、螺栓是否紧固。

检查模板接缝是否严密，防止漏浆。

检查模板支撑系统是否牢固可靠。

四、混凝土浇筑与养护1、混凝土浇筑：在模板验收合格后，进行剪力墙的混凝土浇筑。

浇筑过程中应注意控制浇筑速度和高度，避免模板变形或位移。

2、混凝土养护：混凝土浇筑完成后，应及时进行养护，保持混凝土表面湿润。

养护时间根据混凝土强度等级和气候条件确定。

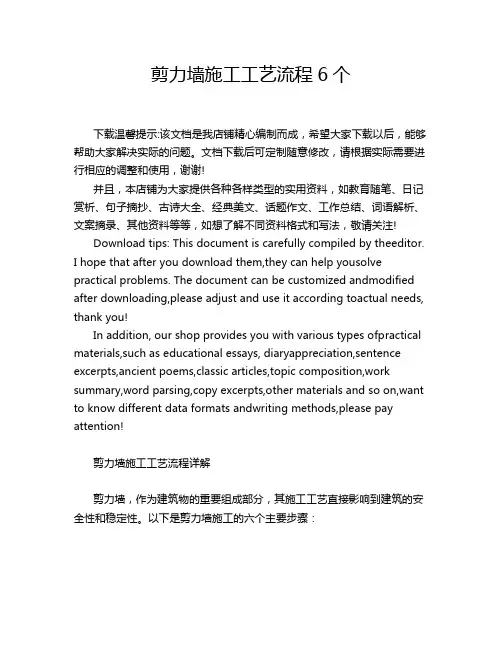

剪力墙施工工艺流程6个下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!剪力墙施工工艺流程详解剪力墙，作为建筑物的重要组成部分，其施工工艺直接影响到建筑的安全性和稳定性。

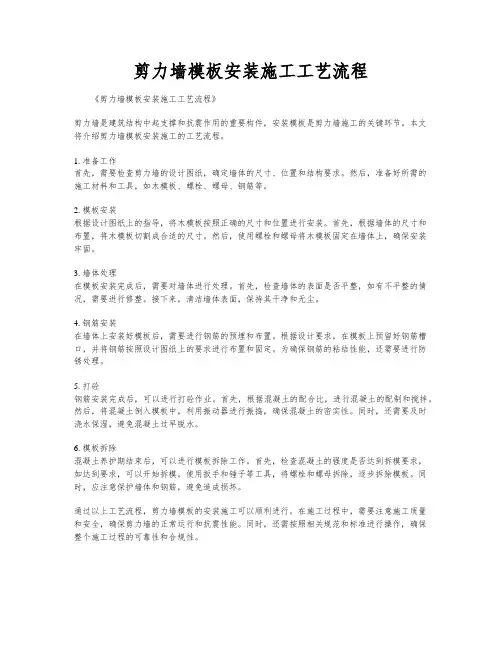

剪力墙模板安装施工工艺流程《剪力墙模板安装施工工艺流程》剪力墙是建筑结构中起支撑和抗震作用的重要构件，安装模板是剪力墙施工的关键环节。

本文将介绍剪力墙模板安装施工的工艺流程。

1. 准备工作首先，需要检查剪力墙的设计图纸，确定墙体的尺寸、位置和结构要求。

然后，准备好所需的施工材料和工具，如木模板、螺栓、螺母、钢筋等。

2. 模板安装根据设计图纸上的指导，将木模板按照正确的尺寸和位置进行安装。

首先，根据墙体的尺寸和布置，将木模板切割成合适的尺寸。

然后，使用螺栓和螺母将木模板固定在墙体上，确保安装牢固。

3. 墙体处理在模板安装完成后，需要对墙体进行处理。

首先，检查墙体的表面是否平整，如有不平整的情况，需要进行修整。

接下来，清洁墙体表面，保持其干净和无尘。

4. 钢筋安装在墙体上安装好模板后，需要进行钢筋的预埋和布置。

根据设计要求，在模板上预留好钢筋槽口，并将钢筋按照设计图纸上的要求进行布置和固定。

为确保钢筋的粘结性能，还需要进行防锈处理。

5. 打砼钢筋安装完成后，可以进行打砼作业。

首先，根据混凝土的配合比，进行混凝土的配制和搅拌。

然后，将混凝土倒入模板中，利用振动器进行振捣，确保混凝土的密实性。

同时，还需要及时浇水保湿，避免混凝土过早脱水。

6. 模板拆除混凝土养护期结束后，可以进行模板拆除工作。

首先，检查混凝土的强度是否达到拆模要求，如达到要求，可以开始拆模。

使用扳手和锤子等工具，将螺栓和螺母拆除，逐步拆除模板。

同时，应注意保护墙体和钢筋，避免造成损坏。

通过以上工艺流程，剪力墙模板的安装施工可以顺利进行。

在施工过程中，需要注意施工质量和安全，确保剪力墙的正常运行和抗震性能。

同时，还需按照相关规范和标准进行操作，确保整个施工过程的可靠性和合规性。

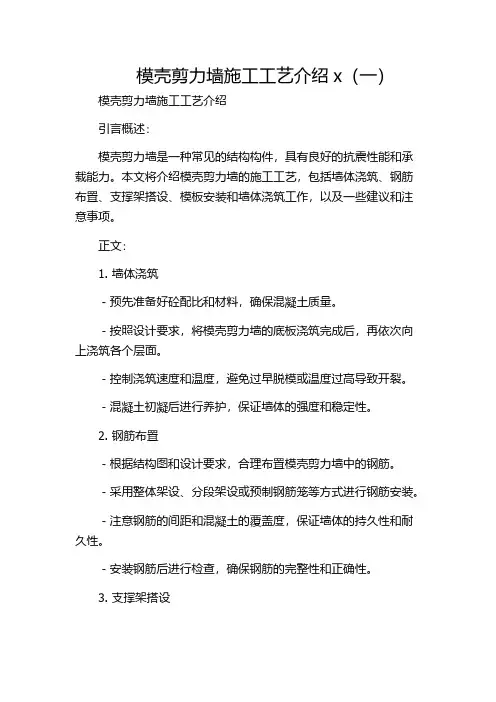

模壳剪力墙施工工艺介绍x（一）模壳剪力墙施工工艺介绍引言概述：模壳剪力墙是一种常见的结构构件，具有良好的抗震性能和承载能力。

本文将介绍模壳剪力墙的施工工艺，包括墙体浇筑、钢筋布置、支撑架搭设、模板安装和墙体浇筑工作，以及一些建议和注意事项。

正文：1. 墙体浇筑- 预先准备好砼配比和材料，确保混凝土质量。

- 按照设计要求，将模壳剪力墙的底板浇筑完成后，再依次向上浇筑各个层面。

- 控制浇筑速度和温度，避免过早脱模或温度过高导致开裂。

- 混凝土初凝后进行养护，保证墙体的强度和稳定性。

2. 钢筋布置- 根据结构图和设计要求，合理布置模壳剪力墙中的钢筋。

- 采用整体架设、分段架设或预制钢筋笼等方式进行钢筋安装。

- 注意钢筋的间距和混凝土的覆盖度，保证墙体的持久性和耐久性。

- 安装钢筋后进行检查，确保钢筋的完整性和正确性。

3. 支撑架搭设- 根据墙体高度和施工进度，搭设临时支撑架以支撑和保持墙体的稳定性。

- 选择合适的支撑材料，如钢管支撑或木材支撑。

- 根据墙体的形状和结构特点，合理设置支撑间距和支撑点。

- 支撑架的搭设完成后，进行检查和调整，确保墙体的垂直度和平整度。

4. 模板安装- 根据墙体的尺寸和形状，选择合适的模板材料进行安装。

- 确保模板的平整度和稳定性，避免模板产生变形或脱落。

- 如果使用可拆卸模板，注意模板的拼接和密封，以防止浆料渗漏。

- 模板安装完成后，进行检查和调整，确保墙体的尺寸和表面平整度。

5. 墙体浇筑工作- 根据施工进度和安全要求，合理安排墙体的浇注顺序。

- 控制浆料的流动性和温度，避免浆料的浸入和固化。

- 在施工过程中，及时检查墙体的坡口和接口，确保墙体的连续性。

- 浇筑完成后，进行检查和修整，确保墙体的质量和外观。

总结：模壳剪力墙的施工工艺包括墙体浇筑、钢筋布置、支撑架搭设、模板安装和墙体浇筑工作。

在施工过程中，需要注意混凝土质量、钢筋布置、支撑架搭设和模板安装等细节，以保证墙体的强度和稳定性。

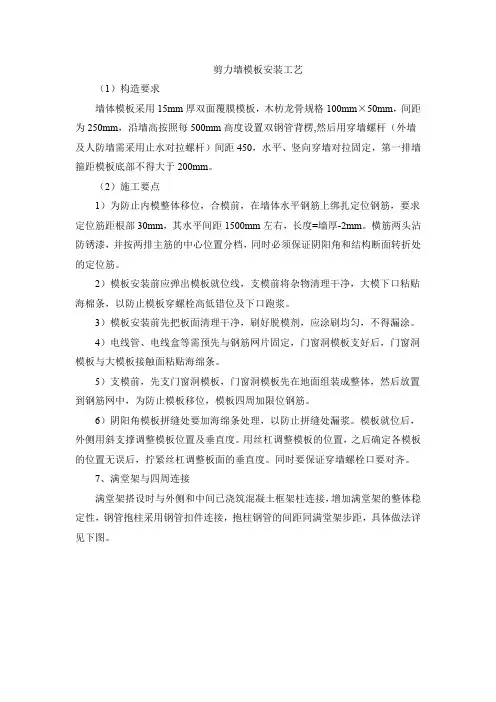

剪力墙模板安装工艺
（1）构造要求
墙体模板采用15mm厚双面覆膜模板，木枋龙骨规格100mm×50mm，间距为250mm，沿墙高按照每500mm高度设置双钢管背楞,然后用穿墙螺杆（外墙及人防墙需采用止水对拉螺杆）间距450，水平、竖向穿墙对拉固定，第一排墙箍距模板底部不得大于200mm。

（2）施工要点
1）为防止内模整体移位，合模前，在墙体水平钢筋上绑扎定位钢筋，要求定位筋距根部30mm，其水平间距1500mm左右，长度=墙厚-2mm。

横筋两头沾防锈漆，并按两排主筋的中心位置分档，同时必须保证阴阳角和结构断面转折处的定位筋。

2）模板安装前应弹出模板就位线，支模前将杂物清理干净，大模下口粘贴海棉条，以防止模板穿螺栓高低错位及下口跑浆。

3）模板安装前先把板面清理干净，刷好脱模剂，应涂刷均匀，不得漏涂。

4）电线管、电线盒等需预先与钢筋网片固定，门窗洞模板支好后，门窗洞模板与大模板接触面粘贴海绵条。

5）支模前，先支门窗洞模板，门窗洞模板先在地面组装成整体，然后放置到钢筋网中，为防止模板移位，模板四周加限位钢筋。

6）阴阳角模板拼缝处要加海绵条处理，以防止拼缝处漏浆。

模板就位后，外侧用斜支撑调整模板位置及垂直度。

用丝杠调整模板的位置，之后确定各模板的位置无误后，拧紧丝杠调整板面的垂直度。

同时要保证穿墙螺栓口要对齐。

7、满堂架与四周连接
满堂架搭设时与外侧和中间已浇筑混凝土框架柱连接，增加满堂架的整体稳定性，钢管抱柱采用钢管扣件连接，抱柱钢管的间距同满堂架步距，具体做法详见下图。
