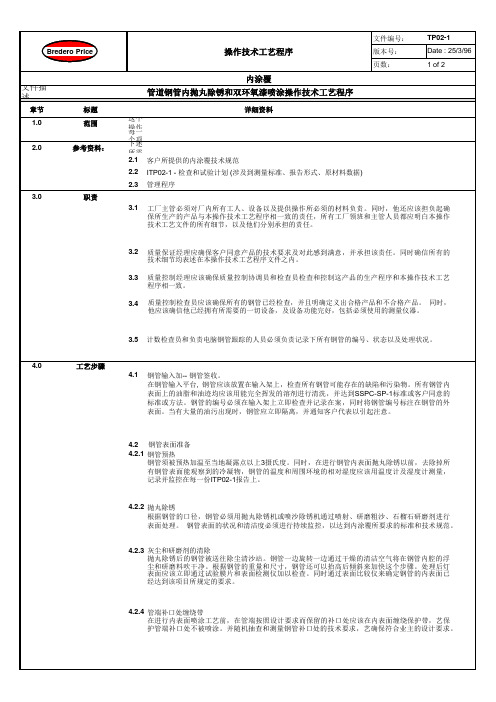

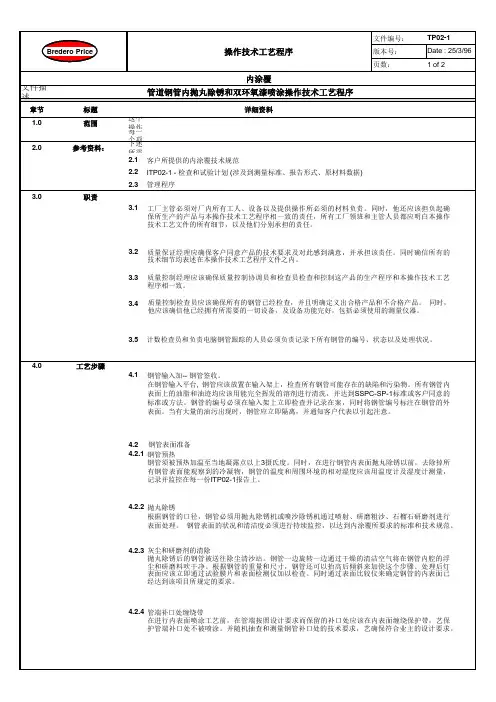

钢管内喷涂

给水管道外壁玻璃钢、内壁喷涂水泥砂浆工程施工方案编制单位：编制人：审核人：编制日期：200x年x月x日一、防腐工程概述1、钢管外防腐本工程Φ426～Φ630 的给水钢管外防腐层采用一布三油玻璃钢防腐，即底漆—玻璃布—面漆—玻璃布—面漆。

除锈采用手工除轻锈。

2、钢管内防腐钢管内防腐采用水泥砂浆内防腐，执行标准为《埋地给水钢管道水泥砂浆衬里技术标准》（CECSXX1989）。

水泥砂浆厚度为：管径500—700mm，水泥砂浆厚度为8mm；管径800—1000mm，水泥砂浆厚度为10mm；管径1100—1500mm，水泥砂浆厚度为12mm。

除接口采用手工涂抹外，其余均采用机械喷涂。

水泥砂浆的涂抹后的管内粗糙率不大于0.0115。

施工前，除锈采用手工除轻锈。

二、编制依据及原则1、编制依据1）本工程设计文件及施工组织设计2）《给水排水管道工程施工及验收规范》（GB50268-97）3）《埋地给水钢管道水泥砂浆衬里技术标准》（CECSXX1989）4）《埋地钢质管道环氧煤沥青防腐层技术标准》（SY/T0447-96）5）《涂装前钢材表面处理规范》（GB8923-88）6）《建筑安装工人安全技术操作规程》7）《建筑施工安全检查评分标准》（JG59－88）8）《建设工程项目管理规范》（GB/T5036-2001）9）《建设工程文件归档整理规范》（GB/T50328-2001）10）《建筑施工安全检查标准》（JGJ59-2000）11）《施工现场临时用电安全技术规范》（JGJ46-2005）2、编制原则1）按照甲方及施工合同的各项条款要求，实质性响应甲方的指令和要求。

为业主编制科学合理的工程建设计划提供依据；2）坚持工程施工全过程严密监控，以科学的方法实行动态管理，灵活实施“动静结合”的管理原则；3）作好施工前的准备工作，为保证资源供应提供依据；4）在满足要求的基础上坚持技术先进、管理科学、经济实用的原则；5）以工程的高质量、快工期、文明、安全、环保、经济、实用为中心思想编制本施工组织设计；6）从公司的工程师和专家及在类似工程施工的老技术人员经验中学习，并参考了一部分实用的施工技术规范；7）根据工程实际情况，围绕工程重点，周密部署，合理安排施工顺序；8）实施项目法管理，采用网络计划技术对生产资源及生产诸要素进行优化配置，确保实现成本、工期、质量、安全及社会信誉的预期目标；9）为确定低成本、高质量、快工期的施工可行性和经济合理性提供依据；10）做好环境保护，减少因施工对当地带来的一切干扰。

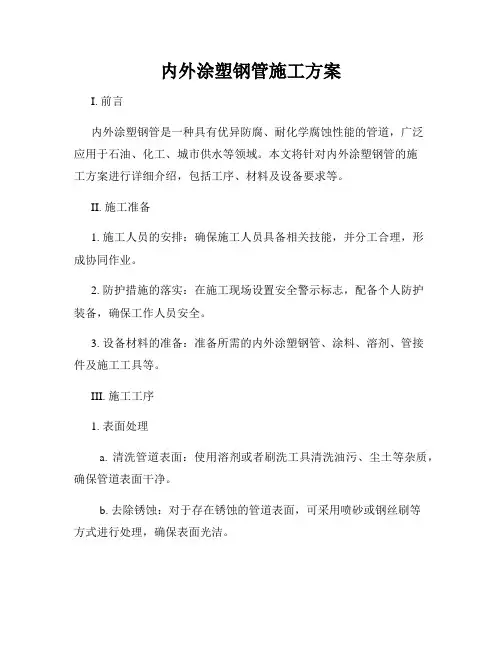

内外涂塑钢管施工方案I. 前言内外涂塑钢管是一种具有优异防腐、耐化学腐蚀性能的管道，广泛应用于石油、化工、城市供水等领域。

本文将针对内外涂塑钢管的施工方案进行详细介绍，包括工序、材料及设备要求等。

II. 施工准备1. 施工人员的安排：确保施工人员具备相关技能，并分工合理，形成协同作业。

2. 防护措施的落实：在施工现场设置安全警示标志，配备个人防护装备，确保工作人员安全。

3. 设备材料的准备：准备所需的内外涂塑钢管、涂料、溶剂、管接件及施工工具等。

III. 施工工序1. 表面处理a. 清洗管道表面：使用溶剂或者刷洗工具清洗油污、尘土等杂质，确保管道表面干净。

b. 去除锈蚀：对于存在锈蚀的管道表面，可采用喷砂或钢丝刷等方式进行处理，确保表面光洁。

c. 预处理：对干净的管道表面进行喷砂、喷苯等预处理，提高涂料与管道表面的附着力。

2. 粘结剂施工a. 底漆涂装：使用合适的底漆涂装管道表面，增加涂层附着力和耐化学性能。

b. 底漆干燥：按照底漆厂家要求，控制干燥时间，确保底漆涂层完全干燥。

3. 涂料喷涂a. 配涂料：将涂料按照厂家要求进行配比，确保涂料质量稳定。

b. 喷涂操作：采用专用喷涂设备对管道进行内外涂装，保证涂层均匀、完整。

c. 涂层厚度控制：根据设计要求，控制涂层的厚度，确保涂层质量。

4. 固化硬化a. 内涂层固化：根据涂料类型和厂家要求，设置固化时间，使涂层能够充分硬化。

b. 外涂层固化：同样根据涂料类型和厂家要求，确保外涂层充分固化，提高耐腐蚀性能。

5. 检测验收a. 涂层检测：使用涂层检测仪器进行涂层的附着力、硬度等性能的检测。

b. 管道压力测试：对涂塑钢管进行压力测试，确保管道系统的稳定性和安全性。

IV. 安全注意事项1. 施工人员应严格遵守安全操作规程，佩戴个人防护装备，并避免使用易燃、易爆物品。

2. 施工现场应设置明显的安全警示标志，提醒他人注意施工作业。

3. 设备材料应经过质量检验，并妥善存放，防止损坏或者意外发生。

钢管内壁防腐施工技术方案
1施工工艺
-►—►-►―►-►―►喷砂除锈检验底
漆检验面漆检验喷涂标
志出厂
2. 喷砂除锈
2.1管道内表面高压喷砂除锈达到AWWAC210-9规定要求，表面粗糙度达到40- 70卩m
2.2除锈后涂装前的管道表面应用高压空气吹除干净，保证管道表面无锈、无尘或其它表面附着物，确保漆膜和钢管表面的附着力。

2.3除锈后合格的管道，在4小时内尽快涂装，以防止二次生锈。

3. 钢管内壁喷涂
3.1当空气中的相对湿度大于85%钢管表面温度低与在大气露点以
上3oC时,或高与60oC时禁止施工作业。

室外作业，当风速大于3m/S, 禁止施工。

3.2内壁防腐选用的是双组分环氧玻璃磷片防腐蚀涂料，配制比例熟化时间应严格按照涂料使用说明书中的规定。

3.3按照设计要求，采用自动高压无气喷涂施工，确保涂装质量，喷涂时，喷嘴轴线与管体角度保持800-90 0，枪口距离管体表面约500-
600mm喷枪移动速度应均匀，保证涂层平整，光滑、均匀、饱满。

焊缝两侧150mn范围内，在喷涂时不涂底漆。

4. 成品管养护
完成涂装的成品管，在养期内避免暴晒和雨淋，养护时间一般环境温度在10oC以下时养护6-10天，20oC-30oC时养护5-7天，30oC 以上时养护3-5天。

5. 喷涂合格标志、编号、出厂。

6. 由于运输安装或其它原因造成的涂层损坏应及时修补。

7. 质量检验
防腐类型：钢管内壁采用环氧树脂涂料执行规范：AWWAC210-97
你可能感兴趣的内容:。

钢管防腐施工方案
钢管防腐施工方案
钢管防腐是为了保护钢管不被外界环境侵蚀和腐蚀，延长钢管的使用寿命的一项重要工程。

下面是针对钢管防腐施工的方案：
一、施工前的准备工作：
1. 对需要进行防腐的钢管进行彻底的清洁，除去表面的油脂和污垢。

2. 对表面存在的锈蚀部分进行除锈处理，确保钢管表面光滑整洁。

3.根据实际需求，选择合适的防腐材料，常见的有油漆、喷涂、涂布和包覆等方法。

4.对涂料进行充分的搅拌和筛选，确保质量合格。

二、施工工艺：
1. 涂刷法：使用刷子将防腐涂料均匀涂刷在钢管表面。

先从上到下涂刷一遍，然后从左到右涂刷一遍，确保涂层的平整。

2. 喷涂法：使用专用的喷涂设备将防腐涂料均匀喷涂在钢管表面。

注意喷涂的距离和速度，确保涂层的均匀和密实。

3. 涂布法：将防腐涂料倒在适量的布上，然后将布均匀覆盖在钢管表面，用手或工具将涂料涂布在钢管表面上。

4. 包覆法：使用防腐薄膜将钢管包覆起来，然后进行热缩处理，使薄膜与钢管表面紧密连接。

三、施工注意事项：
1. 选择合适的防腐材料，根据钢管的使用环境和要求进行选择。

2. 施工过程中注意安全，佩戴好防护装备，避免涂料接触皮肤和呼吸道。

3. 防止粉尘和杂质进入涂层，影响防腐效果。

4. 防腐施工时，留出一定的时间进行干燥和固化，确保涂层的质量。

5. 施工完毕后，进行验收，检查涂层的厚度和质量，确保达到防腐效果要求。

以上是钢管防腐施工方案的基本内容，根据具体情况可以对施工工艺进行调整和改进。

防腐施工是一项细致繁琐的工作，需要专业的技术和经验，保证钢管的防腐效果和使用寿命。

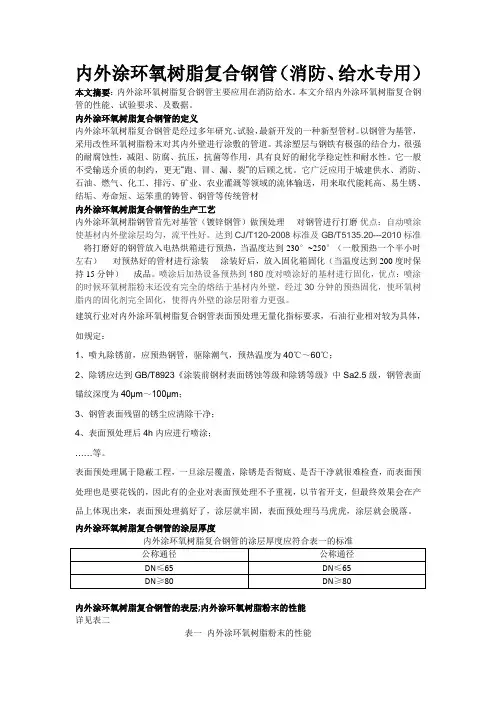

内外涂环氧树脂复合钢管（消防、给水专用）本文摘要：内外涂环氧树脂复合钢管主要应用在消防给水。

本文介绍内外涂环氧树脂复合钢管的性能、试验要求、及数据。

内外涂环氧树脂复合钢管的定义内外涂环氧树脂复合钢管是经过多年研究、试验，最新开发的一种新型管材。

以钢管为基管，采用改性环氧树脂粉末对其内外壁进行涂敷的管道。

其涂塑层与钢铁有极强的结合力，很强的耐腐蚀性，减阻、防腐、抗压，抗菌等作用，具有良好的耐化学稳定性和耐水性。

它一般不受输送介质的制约，更无“跑、冒、漏、裂”的后顾之忧。

它广泛应用于城建供水、消防、石油、燃气、化工、排污、矿业、农业灌溉等领域的流体输送，用来取代能耗高、易生锈、结垢、寿命短、运笨重的铸管、钢管等传统管材内外涂环氧树脂复合钢管的生产工艺内外涂环氧树脂钢管首先对基管（镀锌钢管）做预处理----对钢管进行打磨优点：自动喷涂使基材内外壁涂层均匀，流平性好。

达到CJ/T120-2008标准及GB/T5135.20---2010标准---将打磨好的钢管放入电热烘箱进行预热，当温度达到230°~250°（一般预热一个半小时左右）----对预热好的管材进行涂装----涂装好后，放入固化箱固化（当温度达到200度时保持15分钟）----成品。

喷涂后加热设备预热到180度对喷涂好的基材进行固化，优点：喷涂的时候环氧树脂粉末还没有完全的熔结于基材内外壁，经过30分钟的预热固化，使环氧树脂内的固化剂完全固化，使得内外壁的涂层附着力更强。

建筑行业对内外涂环氧树脂复合钢管表面预处理无量化指标要求，石油行业相对较为具体，如规定：1、喷丸除锈前，应预热钢管，驱除潮气，预热温度为40℃～60℃；2、除锈应达到GB/T8923《涂装前钢材表面锈蚀等级和除锈等级》中Sa2.5级，钢管表面锚纹深度为40μm～100μm；3、钢管表面残留的锈尘应清除干净；4、表面预处理后4h内应进行喷涂；……等。

表面预处理属于隐蔽工程，一旦涂层覆盖，除锈是否彻底、是否干净就很难检查，而表面预处理也是要花钱的，因此有的企业对表面预处理不予重视，以节省开支，但最终效果会在产品上体现出来，表面预处理搞好了，涂层就牢固，表面预处理马马虎虎，涂层就会脱落。

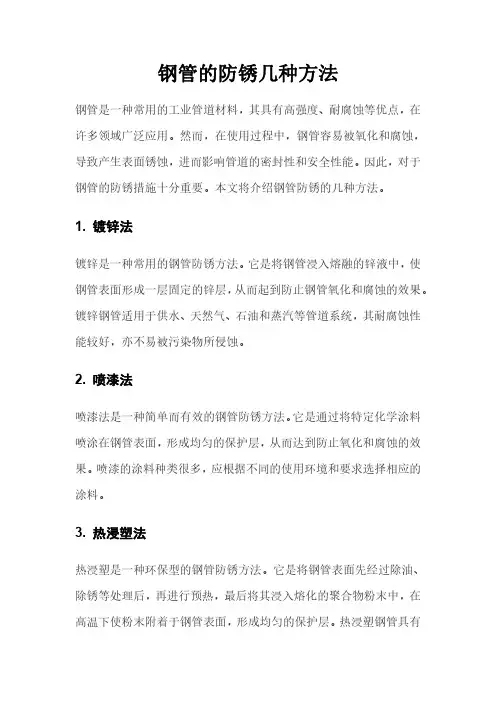

钢管的防锈几种方法钢管是一种常用的工业管道材料，其具有高强度、耐腐蚀等优点，在许多领域广泛应用。

然而，在使用过程中，钢管容易被氧化和腐蚀，导致产生表面锈蚀，进而影响管道的密封性和安全性能。

因此，对于钢管的防锈措施十分重要。

本文将介绍钢管防锈的几种方法。

1.镀锌法镀锌是一种常用的钢管防锈方法。

它是将钢管浸入熔融的锌液中，使钢管表面形成一层固定的锌层，从而起到防止钢管氧化和腐蚀的效果。

镀锌钢管适用于供水、天然气、石油和蒸汽等管道系统，其耐腐蚀性能较好，亦不易被污染物所侵蚀。

2.喷漆法喷漆法是一种简单而有效的钢管防锈方法。

它是通过将特定化学涂料喷涂在钢管表面，形成均匀的保护层，从而达到防止氧化和腐蚀的效果。

喷漆的涂料种类很多，应根据不同的使用环境和要求选择相应的涂料。

3.热浸塑法热浸塑是一种环保型的钢管防锈方法。

它是将钢管表面先经过除油、除锈等处理后，再进行预热，最后将其浸入熔化的聚合物粉末中，在高温下使粉末附着于钢管表面，形成均匀的保护层。

热浸塑钢管具有较高的耐腐蚀性能和机械强度，适用于化工、纺织、食品、饮料和医药等行业的管道系统。

4.阳极保护法阳极保护是一种被广泛应用的钢管防锈方法，它是通过在钢管表面形成一层电化学保护层来防止钢管被氧化和腐蚀。

阳极保护涂层通常是由锌、铝、镁和锡等金属薄片组成，这些金属薄片与钢管表面接触后，形成一种具有较高电位的电化学反应保护层，从而保护钢管免受氧化和腐蚀的侵蚀。

总之，对于钢管防锈措施的选择应根据不同的使用环境和要求来确定。

以上介绍的防锈方法是目前较为常见和有效的方法，但其适用范围和效果会受到多种因素的影响，使用时应注意调整和优化。

同时，为了提高钢管的耐久性和安全性能，在使用过程中也应进行定期检测和维护，确保其保护效果和使用效果。

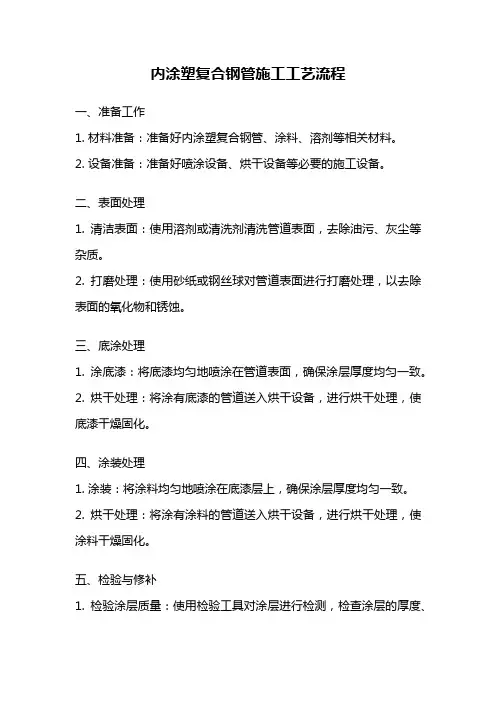

内涂塑复合钢管施工工艺流程
一、准备工作
1. 材料准备：准备好内涂塑复合钢管、涂料、溶剂等相关材料。

2. 设备准备：准备好喷涂设备、烘干设备等必要的施工设备。

二、表面处理
1. 清洁表面：使用溶剂或清洗剂清洗管道表面，去除油污、灰尘等杂质。

2. 打磨处理：使用砂纸或钢丝球对管道表面进行打磨处理，以去除表面的氧化物和锈蚀。

三、底涂处理
1. 涂底漆：将底漆均匀地喷涂在管道表面，确保涂层厚度均匀一致。

2. 烘干处理：将涂有底漆的管道送入烘干设备，进行烘干处理，使底漆干燥固化。

四、涂装处理
1. 涂装：将涂料均匀地喷涂在底漆层上，确保涂层厚度均匀一致。

2. 烘干处理：将涂有涂料的管道送入烘干设备，进行烘干处理，使涂料干燥固化。

五、检验与修补
1. 检验涂层质量：使用检验工具对涂层进行检测，检查涂层的厚度、
附着力、硬度等指标是否符合标准要求。

2. 修补涂层：如果发现涂层存在缺陷或不符合要求，及时进行修补处理，确保涂层质量达到标准要求。

六、终检与包装
1. 终检：对涂层进行最终检验，确保涂层质量符合要求。

2. 包装：将涂好的内涂塑复合钢管进行包装，保护涂层不受损坏。

以上就是内涂塑复合钢管施工工艺的流程。

通过准备工作、表面处理、底涂处理、涂装处理、检验与修补、终检与包装等多个步骤，可以确保内涂塑复合钢管的涂层质量达到标准要求。

这种工艺具有涂层均匀、附着力强、耐腐蚀等优点，广泛应用于管道工程、化工设备等领域。

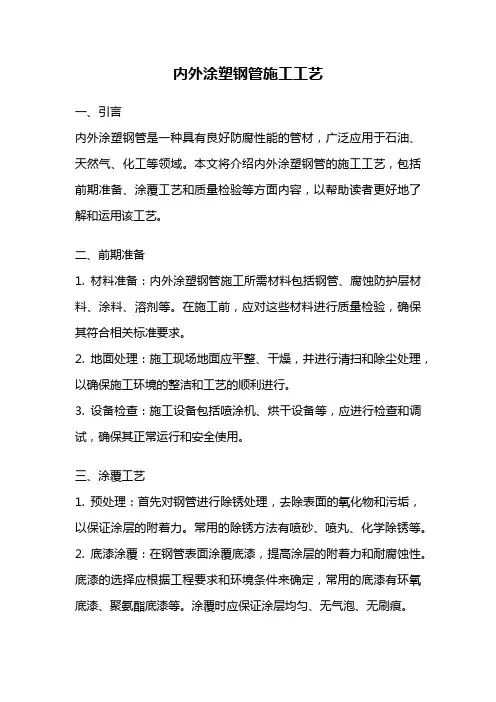

内外涂塑钢管施工工艺一、引言内外涂塑钢管是一种具有良好防腐性能的管材，广泛应用于石油、天然气、化工等领域。

本文将介绍内外涂塑钢管的施工工艺，包括前期准备、涂覆工艺和质量检验等方面内容，以帮助读者更好地了解和运用该工艺。

二、前期准备1. 材料准备：内外涂塑钢管施工所需材料包括钢管、腐蚀防护层材料、涂料、溶剂等。

在施工前，应对这些材料进行质量检验，确保其符合相关标准要求。

2. 地面处理：施工现场地面应平整、干燥，并进行清扫和除尘处理，以确保施工环境的整洁和工艺的顺利进行。

3. 设备检查：施工设备包括喷涂机、烘干设备等，应进行检查和调试，确保其正常运行和安全使用。

三、涂覆工艺1. 预处理：首先对钢管进行除锈处理，去除表面的氧化物和污垢，以保证涂层的附着力。

常用的除锈方法有喷砂、喷丸、化学除锈等。

2. 底漆涂覆：在钢管表面涂覆底漆，提高涂层的附着力和耐腐蚀性。

底漆的选择应根据工程要求和环境条件来确定，常用的底漆有环氧底漆、聚氨酯底漆等。

涂覆时应保证涂层均匀、无气泡、无刷痕。

3. 中间涂层涂覆：在底漆干燥后，涂覆中间涂层，以增加涂层的厚度和防腐性能。

中间涂层通常采用环氧中间涂层、聚氨酯中间涂层等，涂覆方法同样要求均匀、无刷痕。

4. 抗紫外线涂覆：在中间涂层干燥后，涂覆抗紫外线涂层，提高涂层的耐候性和光泽度。

常用的抗紫外线涂料有聚氨酯抗紫外线涂料、氟碳抗紫外线涂料等。

5. 外层涂覆：在抗紫外线涂层干燥后，涂覆外层涂料，保护涂层不受外界环境的侵蚀。

外层涂料的选择应根据工程要求和环境条件进行，常用的外层涂料有环氧涂料、聚氨酯涂料等。

四、质量检验1. 厚度测量：利用涂层测厚仪对涂层的厚度进行测量，确保涂层的厚度符合设计要求。

2. 附着力测试：采用刮削、拉伸等方法对涂层的附着力进行测试，确保涂层与钢管表面的粘结牢固。

3. 耐腐蚀性测试：将涂覆的钢管进行盐雾试验、湿热试验等，评估涂层的耐腐蚀性能。

4. 外观检查：对涂层的外观进行检查，包括颜色、光泽度、平整度等方面，确保涂层质量良好。

静电法内外环氧树脂涂塑螺旋钢管工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!静电法内外环氧树脂涂塑螺旋钢管工艺流程如下：1. 原材料准备- 选购合格的螺旋钢管，确保其尺寸、壁厚和材质满足要求。
