煤矿用刮板输送机设计计算方法

4.1刮板输送机输送能力的计算4.1.1工作面刮板输送机的输送生产能力计算刮板输送机输送能力Q 按下式计算：Q =3600Av ρ （4-1）式中 Q ——刮板输送机输送量（t/h ）； A ——溜槽上物料装载断面（m 2）； v ——刮板链条速度（m/s ）； ρ——物料堆积密度（t/m 3）。

4.1.2溜槽上物料断面积A 计算图4-1 溜槽中货载最大断面积溜槽上物料断面积A ：4)(21211200321D h b b b C h b A A A A e π-⨯-++=-+= （4-2）式中 A 1、A 2——单侧挡板溜槽上物料断面各部分的面积（m 2）；A 3——导向管断面面积（m 2）； b ——溜槽宽度（m ）； h 0——溜槽槽口高度（m ）； b 0——溜槽槽口宽度（m ）；h 1——刮板输送机工作时档煤净高（m ）； α——物料的动堆积角，取α=20˚；m 3.020tan )085.02.073.0(tan )(121=︒⨯-+=⨯-+=αb b b hb 1——溜槽上框架宽度（m ）； b 2——溜槽距挡板的距离（m ）； D ——导向管直径（m ）；C e ——装载系数。

)(m 159.0 407.014.33.0)085.02.073.0(9.021087.056.022=⨯-⨯-+⨯⨯+⨯=AQ =3600×0.159×1.04×0.9=535(t/h)4.1.3刮板输送机上的物料断面面积的计算当给定工作面刮板输送机的生产能力，验算溜槽最大物料断面面积A'：159.0119.09.004.136004003600=<=⨯⨯=='A v Q A e ρ(m 2)所设计的刮板输送机中部槽尺寸满足生产能力要求。

4.2刮板输送机水平弯曲段几何参数的计算工作面刮板输送机，随着采煤机的移动，需要整体逐段向煤壁推移，使工作面刮板输送机呈蛇形弯曲状态。

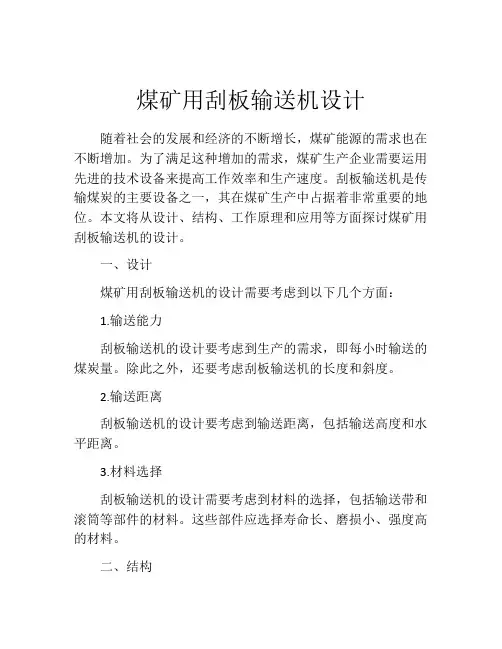

煤矿用刮板输送机设计随着社会的发展和经济的不断增长，煤矿能源的需求也在不断增加。

为了满足这种增加的需求，煤矿生产企业需要运用先进的技术设备来提高工作效率和生产速度。

刮板输送机是传输煤炭的主要设备之一，其在煤矿生产中占据着非常重要的地位。

本文将从设计、结构、工作原理和应用等方面探讨煤矿用刮板输送机的设计。

一、设计煤矿用刮板输送机的设计需要考虑到以下几个方面：1.输送能力刮板输送机的设计要考虑到生产的需求，即每小时输送的煤炭量。

除此之外，还要考虑刮板输送机的长度和斜度。

2.输送距离刮板输送机的设计要考虑到输送距离，包括输送高度和水平距离。

3.材料选择刮板输送机的设计需要考虑到材料的选择，包括输送带和滚筒等部件的材料。

这些部件应选择寿命长、磨损小、强度高的材料。

二、结构刮板输送机的结构包括主体结构和配件结构。

1.主体结构刮板输送机的主体结构由支架、输送带、驱动器、滚筒和刮板组成。

其中，支架是刮板输送机的主要承重部件，要求以强度高、稳定性好为主要考虑因素。

输送带的宽度和材料要能够满足煤炭输送的需求。

驱动器是刮板输送机的主要动力部件，要求动力强劲、稳定性好。

滚筒是刮板输送机的主要承载部件，材料和设计要求很高，是评判刮板输送机好坏的重要标准。

刮板是刮板输送机的传动部件，要求强度大、稳定性好、刮削效果好。

2.配件结构刮板输送机的配件结构包括支座、吊架、导向辊和挡板等。

支座是刮板输送机的支撑结构，要求耐用、稳定性好。

吊架的作用是在输送过程中，将输送带固定好，保证输送带不会脱落。

导向辊是刮板输送机的辅助结构，可以将煤炭从输送带上导出去。

挡板是刮板输送机的衬板，主要用于防止煤炭波动、提高输送效率及保护输送带和滚筒。

三、工作原理刮板输送机的工作原理是将煤炭从矿井口或其他的装载点装载到滚筒输送带上，在输送过程中通过刮板的作用，使煤炭被刮落到输送带上转运到矿井的目的地。

刮板输送机的优点是输送距离长、能够完成大量的输送工作，是目前煤矿生产企业必不可少的设备之一。

目录第一章绪论 (2) (2)第二章刮板输送机的基本概述 (5) (5) (9)第三章刮板输送机的性能计算 (14)输送量的计算 (14)刮板输送机输送能力的计算 (15)刮板输送机的阻力计算 (16)刮板输送机功率计算 (17)刮板链张力的计算 (18)链轮的几何尺寸计算 (20)其他一些部件的选取 (21)第四章刮板输送机的动力学分析 (24)刮板输送机的物理模型 (24)刮板输送机的数学模型 (25)刮板输送机的动力学模型 (30)小结 (37)参考文献 (39)致谢 (40)第一章绪论煤炭作为我国主要战略性能源，在一次能源生产和消费构成中一直占70%以上。

尽管这一现实在一定程度上反映了我国能源结构上的不合理性，考虑环境污染和能源安全，我国能源政策会作出一定调整，但在可遇见的时期内，煤炭作为支撑我国经济发展的战略性第一能源的地位不会改变。

由此可见，煤炭产业以及煤炭产业经济的良性发展对于我国的国民经济发展的重要意义。

我国煤矿采掘机械化自20世纪50年代开始发展。

1974年引进发展综合机械化采煤和装备。

%，，其中高产的百万吨工作面只有30余个。

按全国煤炭总产量计算，全国采煤机械化程度和综合机械化程度大体只有统配的一半，所占比重很低。

《中国煤炭开发战略研究》表明：今后随着国家经济实力、技术装备、人员素质的提高，机械化水平必将逐步提高。

技术发展的整体趋向是国有重点煤矿跟踪世界发达国家，地方国有煤矿跟踪国有重点煤矿，乡镇煤矿跟踪地方国有煤矿，形成以现代化技术为先导的多层次技术结构。

综采技术是长壁采煤系统、支护、采煤、装载、运输及整体推进等作业全部机械化的生产技术，在近半个世纪的发展历程中，它创造和保持了多项世界记录，是当今世界最先进的开采技术，近几年在新技术革命影响的牵动下，正发生着变革性的进步。

目前全自动化无人采煤工作面的综采技术，是美、德等国科研工作的重要内容。

综采设备是综采技术的核心部分，工作面刮板输送机是关键的综合设备之一。

刮板输送机设计细则目录1概述 (1)1.1技术现状 (1)1.2刮板输送机的发展趋势 (1)2主要部件的结构和设计要求 (3)2.1机头部 (3)2.1.1机头架 (4)2.1.2链轮 (5)2.1.3减速器 (5)2.1.4盲轴 (7)2.1.5联轴器 (7)2.1.6电动机 (8)2.2机尾部 (9)2.3中部槽及附属部件 (9)2.4刮板链 (11)2.5紧链装置 (13)2.6推移装置 (15)2.7锚固装置 (15)3总体方案的确定 (16)3.1主要技术参数 (16)3.2电动机的选择 (16)3.2.1运输能力计算 (17)按连续运行的计算公式为： (17)3.3总传动比及传动比的分配 (17)3.3.1总传动比的确定 (17)3.3.2传动比的分配 (17)3.4各级传动计算 (18)3.4.1各轴转速计算 (18)3.4.2各轴功率计算 (18)3.4.3各轴扭矩计算 (19)3.5轴的设计及强度校核 (32)3.5.1高速轴Ⅰ轴的设计 (32)3.5.2 Ⅱ轴的设计 (35)3.5.3 Ⅲ轴的设计 (36)3.5.4输出轴的设计 (37)4减速器键、轴承的校核 (39)4.1减速器键的校核 (39)4.1.1 Ⅰ轴键的校核 (39)4.1.2 Ⅱ轴键的校核 (39)4.1.3 Ⅲ轴键的校核 (39)4.1.4 输出轴键的校核 (39)4.2减速器轴承的校核 (40)4.2.1 验算Ⅰ轴轴承寿命 (40)4.2.2 验算Ⅱ轴轴承寿命 (41)4.2.3 验算Ⅲ轴轴承寿命 (41)4.2.4 验算输出轴轴承寿命 (42)5箱体及附件的设计校核 (44)5.1轴的强度校核 (45)5.1.1轴的受力分析 (45)5.2齿轮详细参数 (48)6液力联轴器概述 (49)结论 (50)附录 (51)参考文献 (53)致谢 ................................................. 错误！未定义书签。

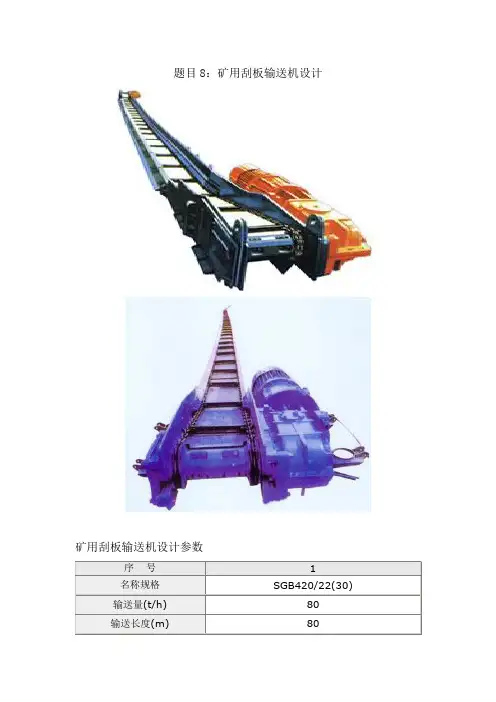

题目8：矿用刮板输送机设计矿用刮板输送机设计参数序号1名称规格SGB420/22(30)输送量(t/h)80输送长度(m)80（要选择）链速(m/s)0.88电动机（要选择）型号TDSB-22(30)功率(kw)22(30)转速(rpm)1470电压(v)380刮板机规格(mm)φ14×50（要设计）减速器传动比i22.24（设计）刮板机规格(mm) φ14×50计算出来链轮的节径为256.68，角速度为，转速为66，减速比为22.24目录1 前言 12 方案选定……………………………………………………………………..3 刮板输送机的整体设计计算………………………………………………3.1 任务书要求…………………………………………………………3.2 运输能力……………………………………………………………3.3 运行阻力……………………………………………………………..3.4 电动机功率P3.5 圆环链的选择计算3.6 刮板链的安全系数4 传动系统5 结构设计5.1 驱动装置位置的确定5.2 刮板输送机结构的基本要求5.3 机头部5.4 机尾部5.5 中部槽及附属部件5.6 紧链装置5.7 推移装置5.8 锚固装置6 传动部件及其零件的设计6.1 圆环链链环的结构和规格6.2 圆环链接链环的结构型式6.3 圆环链的性能指标6.4 圆环链链轮的齿形参数和几何计算6.5 链轮连接6.6 圆环链和链轮的啮合特性6.7 圆环链链轮的技术条件6.8 圆环链链轮的几何计算6.9 刮板6.10 刮板的间距6.11刮板与链条的连接7 技术经济分析8 总结致谢参考文献附录1 前言采掘下来的煤或其它有用矿物，只有运出矿井才有使用价值。

因此，运输是煤炭生产过程中非常重要的一部分。

刮板输送机是煤炭装运的第一个环节，因此，刮板输送机的输送能力在很大程度上决定了采煤工作面的生产能力和效率。

然而，井下运输在工作面和巷道中进行，巷道是根据煤层条件，按开采方法的需要，综合各种要求，在煤层或岩石中开凿出的。

刮板输送机的选型计算一、采煤机的生产能力（MG170/410-WD型电牵引采煤机）=60*2.2*0.6*4*1.5=475t/小时。

Q1其中采高2.2m，截深0.6m。

平均牵引速度4m/min，最大7 m/min。

容重取1.5。

根据计算初选SGZ630/264溜子。

设计生产率500t/小时，满足采煤机生产能力。

并且双40批到运输能力时400 t/小时，所以实际生产中要控制割煤机速度。

二、输送机单位长度上货物载重量。

q=A/3.6v=500/3.6*1.2=136kg/m其中v取1.02m/s A=500t/小时三、运行阻力计算已知煤层倾角β=10°工作面长度L=250m，向下运输1、在重段直线段阻力计算Fzh=-（q+q。

）gLsinβ+( qw+q。

w。

) gLcosβ=-(136+52)*10*250*sin10°+（136*0.8+52*0.4）*10*250*cos10°=237463N2、在空载段直线段阻力计算Fk= q。

Lg(sinβ+ w。

cosβ)=52(sin10°+0.4cos10°)*250*10=73784 N3、曲线段的运行阻力（弯曲段的附加阻力可按直线段阻力的10%考虑）F=（Fzh+ Fk）*10%=（237463+73784）*10%=31124N4、牵引力的总阻力F0=k1k2(Fzh+ Fk)=1.1*1.1*（237463+73784）=376608N以上式中：q—输送机单位长度上货载重量取136q。

—刮板链单位长度质量取52w—煤在槽内的运行阻力系数取（0.6-0.8）w。

—刮板链在槽内的运行阻力取（0.3-0.4）k1—刮板链经链轮的运行附加系数取1.1k2—中部溜槽弯曲段的运行阻力附加系数取1.1注：总阻力即为主动链轮的牵引力四、电动机功率的计算1、最大轴功率（满负荷）Pmax= F0 v/1000η=376608*1.02/1000*0.85=451KW式中：v为刮板链速1.02m/s，η为减速机的机械效率0.8-0.92、最小轴功率（空载）Pmin=2k1k2w。

一 螺旋输送机1 水平螺旋输送机的设计计算螺旋直径的计算：310.277Q D Ck nρψ≥式中：Q--输送量。

1k--螺旋系数。

ρ--物料密度，木粉的密度为0.5g/cm2。

ψ--填充系数。

n--输送机转速。

驱动功率0P 的计算：水平螺旋输送机螺旋功率为克服三种阻力所需功率之和：物料运阻力1P ，输送机空载运行阻力2P 和提升阻力3P 。

1367QLP μ= 220DL P =3367QH P =,式中：功率单位为kW 。

μ为物料运行阻力系数。

L 为输送长度，m 。

Q 为输送量，t/h 。

D 为螺旋直径，m 。

H 为输送高度，m 。

则驱动功率为：()036720Q DLP L H μ=++ 电动机的驱动功率：P P Kη=式中：K--功率备用系数，根据满载起动的要求及电动机的起动能力K 值在1.1~1.4范围内选取。

η--驱动装置总传动效率，对于圆柱齿轮减速器可取η=0.9~0.94。

2 垂直螺旋输送机的设计计算1）输送量的计算()22900z Q v D d ϕμρ=-式中：Q —输送机的输送量，t/h 。

D —螺旋直径，m 。

d —螺旋轴直径，m 。

ρ--物料的堆积密度，t/m3。

z v --物料的垂直输送速度，m/s 。

ϕ--输送机的充填系数，它与水平喂料螺旋的供料压力以及进入垂直输送段后物料的加速过程等因素有关，推荐ϕ=0.4~0.7。

2）临界转速及垂直输送速度计算 螺旋的临界转速由下式计算：()30k s tgn tg R αϕπμ=+ 式中：k n --螺旋的临界转速，r/min 。

R —螺旋半径，m 。

α--螺旋外缘处升角，°；推荐α=12°~18°。

s ϕ--物料与螺旋面的摩擦角，°。

t μ--物料与输送管内壁的摩擦系数。

g —重力加速度。

与临界转速相对应的螺旋外缘的临界线速度：()k s tgRv tg αϕμ=+物料的垂直输送速度为()()()()2411111211s s z k s C C tg C tg v v C tg αϕαϕαϕ+++++=++式中：1C --待定系数。

刮板输送机设计计算和选型1.输送能力刮板输送机的输送能力是指单位时间内输送的物料质量或体积。

在进行输送能力的计算时，需要考虑物料的密度、颗粒大小、输送速度等因素。

常用的计算方法有图表法、经验公式法和尺寸参数法。

图表法是指根据实际使用经验，根据物料的种类和输送量直接查找输送能力表；经验公式法是根据实际使用经验，通过数学公式计算输送能力；尺寸参数法是根据输送机的尺寸参数和物料性质，通过计算机进行模拟计算。

根据具体的物料和工艺要求选择合适的计算方法，以确保输送机满足项目需求。

2.输送距离输送距离是指刮板输送机输送物料的起点和终点之间的直线距离。

输送距离会直接影响到输送机的选型和设计。

长距离的输送需要考虑输送机的结构强度和承载能力，同时还要考虑输送过程中的阻力和能耗。

对于长距离的输送，可以采用分段设计的方式，将整个输送距离分成若干段，每段都采用不同的输送机。

3.电机功率刮板输送机的运行需要驱动电机的功率。

电机功率的大小受到输送机的设计参数、物料特性以及输送能力的影响。

常用的电机功率计算公式为：P=(Q×H×η)/367，其中P为电机功率，Q为输送能力，H为输送高度，η为输送机的综合效率。

根据项目要求和电机的选型范围，选择合适的电机功率。

4.外形尺寸刮板输送机的外形尺寸直接影响到安装和使用的方便性。

在设计计算中，需要考虑输送机的总长度、宽度和高度。

通常，选择合适的尺寸需要结合现场的空间条件和使用要求。

同时，还需要考虑输送机的组装和维护的方便性，尽量减少零部件的数量和重量。

在选型时，还需要考虑刮板输送机的供应商和制造商的资质和信誉。

成熟的制造商通常具有丰富的经验和完善的售后服务，能够提供合适的选型和技术支持。

总之，刮板输送机的设计计算和选型需要考虑输送能力、输送距离、电机功率和外形尺寸等因素，同时需要结合具体的物料特性和实际使用条件进行综合考虑，才能选择合适的设备。

摘要刮板输送机是一种具有挠性牵引机构的连续运输机械，主要供采煤工作面使用。

在煤矿井下综采工作面中主要承担的任务是将采煤机采下的原煤连续不断地运往转载机，确保综采工作面的原煤连续运出。

它要求机身高度小，便于装载；运输能力满足使用地点的生产需要；结构坚固，能抵抗压、砸和碰撞；变更运输距离时，加长和缩短方便；能够不拆卸用机械移置。

根据所给设计参数和工作环境的要求，通过对刮板输送机的发展情况、发展趋势、结构组成、工作原理、种类及作用进行分析，对SGD730/180型刮板输送机输送能力的计算、水平弯曲段几何参数的计算、运行阻力的计算、链条张力和牵引力的计算、电机功率的计算、溜槽推移阻力的计算、链条预张力和紧链力的计算及链条强度的计算等，完成刮板输送机结构改进，绘制了SGD730/180型刮板输送机总图、机头传动装置等结构设计。

完成了The use of Scraper conveyor的翻译工作。

关键词刮板输送机结构设计理论计算目录摘要 (I)Abstract............................................................................... 错误！未定义书签。

第1章绪论. (1)1.1选题意义 (1)1.2刮板输送机概述 (1)1.3国内外发展情况 (2)1.3.1我国刮板输送机发展现状 (2)1.3.2国外刮板输送机发展概况 (4)1.4刮板输送机的发展趋势 (4)1.5刮板输送机改进 (5)1.5.1刮板输送机的主要问题 (5)1.5.2刮板输送机的改进 (5)第2章刮板输送机分类及作用 (7)2.1刮板输送机的分类 (7)2.1.1按刮板链的形式分类 (7)2.1.2按卸载方式分类 (8)2.1.3按中部槽结构分类 (9)2.1.4按采煤机牵引方式分类 (10)2.2刮板输送机作用 (10)第3章刮板输送机组成及作用 (12)3.1组成部分 (12)3.2机头传动部和机尾传动部 (13)3.2.1机头部和机尾部结构 (13)3.2.2减速器 (14)3.2.3减速器联接盘 (15)3.2.4紧链器（闸盘式）及紧链装置 (15)3.2.5电动机联接盘 (18)3.3机身结构 (18)3.4过渡槽 (19)3.4.1机头过渡槽 (19)3.4.2机尾过渡槽 (19)3.5中部槽、调节槽 (20)3.5.1中部槽 (20)3.5.2调节槽 (21)3.6刮板链及调节链 (21)3.7挡板 (23)3.7.1标准挡板 (23)3.7.2调节挡板 (23)3.7.3过渡槽挡板 (23)3.7.4机头（机尾）架挡板 (24)3.8铲煤板 (24)3.9机头推移部和机尾推移部 (24)第4章刮板输送机设计计算 (26)4.1刮板输送机输送能力的计算 (26)4.1.1工作面刮板输送机的输送生产能力计算 (26)4.1.2溜槽上物料断面积A计算 (26)4.1.3刮板输送机上的物料断面面积的计算 (27)4.2刮板输送机水平弯曲段几何参数的计算 (27)4.2.1弯曲段曲率半径R的计算 (28)4.2.2弯曲段长度L w的计算 (28)4.2.3弯曲段对应的中心角α0的计算 (29)4.2.4弯曲段的溜槽数N的计算 (29)4.3刮板输送机运行阻力的计算 (30)4.3.1刮板输送机每米长度物料质量q的计算 (30)4.3.2刮板链条每米长度质量q0的计算 (30)4.3.3刮板输送机有载分支的基本运行阻力W zh的计算 (31)4.3.4刮板输送机无载分支的基本运行阻力W K的计算 (32)4.3.5刮板输送机弯曲时有载分支运行阻力W'和无载分支运行阻力zhW'的计算 (32)K4.3.6刮板输送机运行总阻力W的计算 (32)4.4刮板输送机链条张力和牵引力的计算 (33)4.4.1计算各特殊点的张力 (33)4.4.2刮板输送机两端链轮总牵引力 (34)4.5刮板输送机电机功率的计算 (35)4.5.1刮板输送机满载运行时，电机功率P的计算 (35)4.5.2单向割煤采煤工作面刮板输送机电机功率P s的计算 (35)4.6链条预张力和紧链力的计算 (36)4.6.1链条预张力 (36)4.6.2链条紧链力 (36)4.7刮板输送机牵引机构强度的验算 (37)第5章刮板输送机的使用与维护 (39)5.1刮板输送机使用范围 (39)5.2刮板输送机的维护 (39)5.2.1工作面刮板输送机的日常维护 (39)5.2.2提高刮板输送机的输送量 (41)结论 (42)致谢.................................................................................... 错误！未定义书签。

刮板输送机毕业设计计算说明摘要刮板输送机是输送粉尘状、小颗粒及小块等散状物料的连续输送设备，可以水平、倾斜和垂直输送。

MC即指垂直型输送机，由于输送时，刮板链条全被埋在物料之中，故称为MC埋刮板输送机；又因为埋刮板机槽宽是200mm所以称为MC20型刮板输送机。

输送物料具有内擦力和侧压力等特性。

垂直输送时，主要依赖物料所具有的起拱特性。

封闭机槽内的物料在受到刮板链条在运动方向的推力，且受到下部不断的给料而阻止上物料下滑的阻力时，产生横向阻力时，产生横向侧压力，从而增加物料的内摩擦力，当物料之间的内摩擦力大于物料和侧壁间的外摩擦力及物料自重时，物料就随刮板链条在运动中有振动，有些物料的料拱会时而形成，因而使物料在输送过程中对于链条产生一种滞后现象，影响输送能力。

埋刮板输送机主要由封闭断面的壳体（机槽）、刮板链条、驱动装置及张紧装置等部件组成。

其设备结构简单、体积小、密封性能好、安装维修比较方便；能多点加料、多点卸料，工艺选型及布置较为灵活；在输送飞扬性、有毒、高温、易燃易爆的物料时，可改善工作条件，减少环境污染。

埋刮板输送机目前已被广泛应用于化工、建材、冶金、电力、粮食、轻工和交通领域。

MC型埋刮板输送机是采用倾斜度较大或垂直的布置一中刮板输送机，其倾角一般为30。

≤a≤90。

单台设备的输送高度不大于30m。

关键词：输送料拱内摩擦力外摩擦力侧压力目录1.前言 (1)1.1.输送技术和输送设备的概况 (1)1.2.埋刮板输送机工作原理的特点 (3)1.3.本课题的设计目的和主要设计内容 (4)2.设计进度安排和主要任务 (5)3.设计计算书 (6)3.1.已知参数 (6)3.2.总体方案制定 (6)3.2.1. 功率计算和主要尺寸的确定 (6)3.2.2. 传动设计 (7)3.2.3. 减速器选型 (9)3.2.4. 联轴器的选择 (10)3.3. 链传动设计 (11)3.4. 轴的设计计算和校核 (14)3.5. 轴承选择与计算 (17)4.设备的安装和调试 (20)5.设备的维护和保养 (23)结束语 (24)致谢 (28)参考文献 (29)1. 前言毕业设计作为对我们三年大学专业学习的一个总结，是对我们三年所学进行的一次大检验，也是对所学专业知识和动手能力的全面考核。

刮板输送机的选型简易计算一．采煤机的生产能力(MG250/600-WDI型电牵引采煤机) Q1=60.h.b.V1.ρ式中：h-煤层厚度mb- 机组滚筒截深mV1- 机组平均牵引速度m/minρ- 煤的密度 1.42t/m3Q1=60×2.8×0.63×4×1.42=601 t/h根据计算的结果.初选一台输送能力等于或大于实际生产能力的刮板输送机.二.刮板输送机自身运输能力计算刮板输送机中部槽物料堆积断面如下图所示：初步选定SGZ764/400型输送机，出厂长度160m，链速1.1m/s，输送能力800t/h，Q2=3.6.q.v.ψ=3.6.A. γ.V. ψ式中：q- 输送机单位长度上的货载质量Kg/mV- 刮板链运行速度m/sA-运行物料断面积m2（0.13-0.16）γ-物料的散碎密度Kg/m3（830-1000）ψ-装满系数（0.75-0.9）Q2=3.6×0.15×1000×1.1×0.9=534 t/h其中q也可简化计算：q===151 kg/m输送能力满足要求应Q1<Q2，如满足运输地点的设计生产率，但不满足采煤机的生产能力，应降低采煤机的牵引速度控制产出量。

三．运行阻力计算（1）在重段直线段阻力计算F zh=qLg(wcosβ±sinβ)+q O Lg(w1cosβ±sinβ) N或F Zh=(qw+q1w1)Lgcosβ±(q+q1)LgsinβF Zh=150×175×10×(0.8×cos4o-sin4o)+52×175×10×(0.4×cos4o-sin4o)=191177+29963=221140 N(2). 在空段直线段阻力计算F k=q0Lg(w1cosβ（-或+)sinβ) NF K=52×175×10×(0.4×cos4o+sin4o)=42659 N式中正负号的使用:当刮板链在该段的运行方向是倾斜向上时取“+”号.倾斜向下时.取“-”号。

态，此时刮板输送机消耗功率最大，按此状态计算刮板输
送机功率。

刮板输送机每米煤重q 。

2.2满载时刮板输送机当量摩擦系数
2.2.1刮板输送机上链当量摩擦系数u *
当煤流特性为一侧挡板、式中h —槽帮上装煤高度。

2.2.2刮板输送机下链当量摩擦系数u *
图1刮板输送机的组成
图2刮板输送机功率计算示意图
2.3.1刮板输送机上链道平均每米阻力2.3.2刮板输送机上链道每米阻力注：刮板输送机下运时取“—”，
当时，在机头机尾电机以同一个百分比输出功率的情况下，则机头输出的功率不足以满足重载段所需功率，而机尾输出的功率大于空载段所需功率，
上链，即链条与机尾链轮分离点
当时，
处链张力最小。

2.5刮板输送机弯曲段阻力计算
W
上链道弯曲段阻力计算
下链道弯曲段阻力计算
推导过程同上，将[W]*更换为[W]*。

2.6用逐点计算法计算刮板链各点张力
2.7计算机头、机尾电机功率及总功率
式中k r为刮板链绕经链轮的阻力系数，考虑电机富裕系数1.1。

2.8刮板输送机链条强度验算
当n≥2时，表明链条强度足够，
使用要求。

式中：S d—链条破断拉力，
图3刮板输送机在水平面上弯曲段的弯曲角度图4刮板输送机在推溜状态下弯曲示意图
图5刮板输送机中部槽运输断面图
备，本文对刮板输送机运输能力、功率及链条强度计算作详细研究，为煤矿井下机械化采煤工作面输送设备的配套选型提供理论基础，保证井下输送设备的正常运行和高效工作。

②本文对国内某大型煤矿初步选型配套的SGZ1400/ 4800刮板输送机，从运输能力、装机总功率及链条强度等。

刮板输送机设计计算刮板输送机设计计算刮板输送机设计计算一、运输能力1.1 运输量的确定输送量为刮板输送机每小时的运输能力。

通常可按下式计算：Q=3600Aϕρ1ν (1-1)式中 Q——刮板机实际输送量（t/h）； A——中间槽槽体断面面积（m）；ϕ——物料装填系数，ϕ值受链速、物料品种、粒度、水分等多种因素影响，一般选ϕ=0.5～0.75，对于洗选物料、泥类物料、大粒度分级物料、水分大于20%以上的物料,应取下限；ρ1——物料的堆积密度（t/m），ρ1小于物料的实体密度ρ2（t/m）；ν——刮板链条的运行速度(m/s)，通常刮板输送机有0.63、0.75、0.85、0.95、1.06、1.25和1.5等7种速度规格,在满足运输量的前提下尽量选择低速,对于物料中含有粒度较大(大于13mm)的产品偏多,及水分较多(大于20%)的物料,应选用低速。

1.2 中间槽槽体尺寸的确定Q 由式(1-1)可得: A= （1-2）3600ϕρ1ν由中间槽槽体断面面积，根据我国刮板机溜槽尺寸表可以选取中间槽槽长槽宽和槽高。

表1-1 我国刮板输送机溜槽尺寸表320 125 150420 150 160尺寸（mm） 520 150630 150 190 22620 180280 1500 1800830 222刮板输送机在运行过程中，一般要克服以下阻力: (1)货载及刮板链在重载段上的运行阻力； (2)倾斜运输时货载的自重分力； (3)刮板链在回空段上的运行阻力； (4)刮板链绕过机头尾链轮链条弯曲阻力； (5)传动装置阻力。

2.1 输送机重段阻力=(q⋅ω+q0⋅ω')L⋅cosβ±(q+q0)⋅L⋅sinβ （kN）（2-1）式中 L——刮板输送机设计长度（m）；β——刮板输送机倾角（˚）；q——刮板输送机每米长度物料的重量（kN/m）； q0——刮板链条每米长度的重量（kN/m）；ω——物料在溜槽中移动的阻力系数；ω'——刮板链条在溜槽中移动的阻力系数；“±”——根据刮板链条向上运输时取“+”号；反之取“－”号。

刮板输送机设计计算1.引言刮板输送机是一种常用的物料搬运设备，它通过牵引链条带动刮板将物料从一端输送到另一端。

在设计刮板输送机时，需要考虑物料的特性、输送距离、输送能力等因素，以保证其正常运行和高效工作。

本文将详细介绍刮板输送机的设计计算。

2.物料特性首先需要了解输送物料的特性，包括物料的粒度、密度、湿度等参数。

根据物料的特性，选择合适的刮板输送机结构、刮板和链条，以确保物料的安全输送和排除堵塞的能力。

3.输送能力计算Q=V×W×k其中，Q为刮板输送机的理论输送能力（单位为t/h），V为刮板速度（单位为m/s），W为输送宽度（单位为m），k为修正系数。

修正系数k的取值范围一般为0.8~1.0，对于多层输送和高速输送的刮板输送机，k的取值可以更低。

根据实际需要，选择合适的k值进行计算。

4.功率计算P=Q×H×η其中，P为所需的动力（单位为kW），Q为刮板输送机的理论输送能力（单位为t/h），H为输送高度（单位为m），η为输送机的综合传动效率。

综合传动效率η一般取0.85~0.95，根据实际情况进行选择。

5.结构设计刮板输送机的结构设计需要考虑刮板、链条、支架等部件的尺寸和强度。

刮板的尺寸需要根据输送物料的特性、刮板的材质和厚度等因素进行选择。

链条需要满足一定的强度要求，以保证其正常运行和使用寿命。

支架的设计要考虑输送机的稳定性和安全性。

6.输送距离计算7.特殊要求考虑在刮板输送机的设计中，还需要考虑一些特殊要求。

例如，对于易结块的物料，可以采用刮板输送机设置加热装置来破块。

对于易粉尘爆炸的物料，需要采取相应的防爆措施。

根据实际情况，对这些特殊要求进行合理的设计和计算。

总结：刮板输送机的设计计算涉及物料特性、输送能力、功率、结构设计、输送距离和特殊要求等方面。

在设计刮板输送机时，需要综合考虑这些因素，并进行合理的计算和研究。

只有在设计过程中充分考虑各种因素，才能确保刮板输送机的正常运行和高效工作。

刮板输送机设计计算一、 运输能力1.1 运输量的确定输送量为刮板输送机每小时的运输能力。

通常可按下式计算：νϕρ13600A Q = (1-1)式中 Q ——刮板机实际输送量（t/h ）； A ——中间槽槽体断面面积（m 2）；ϕ——物料装填系数，ϕ值受链速、物料品种、粒度、水分等多种因素影响，一般选ϕ=0.5～0.75，对于洗选物料、泥类物料、大粒度分级物料、水分大于20%以上的物料,应取下限；1ρ——物料的堆积密度（t/m 3），1ρ小于物料的实体密度2ρ（t/m 3）； ν——刮板链条的运行速度(m/s)，通常刮板输送机有0.63、0.75、0.85、0.95、1.06、1.25和1.5等7种速度规格,在满足运输量的前提下尽量选择低速,对于物料中含有粒度较大(大于13mm)的产品偏多,及水分较多(大于20%)的物料,应选用低速。

1.2 中间槽槽体尺寸的确定由式(1-1)可得: νϕρ13600Q A = （1-2）由中间槽槽体断面面积，根据我国刮板机溜槽尺寸表可以选取中间槽槽长槽 宽和槽高。

表1-1 我国刮板输送机溜槽尺寸表二、运行阻力刮板输送机在运行过程中，一般要克服以下阻力: (1)货载及刮板链在重载段上的运行阻力； (2)倾斜运输时货载的自重分力； (3)刮板链在回空段上的运行阻力； (4)刮板链绕过机头尾链轮链条弯曲阻力； (5)传动装置阻力。

2.1 输送机重段阻力ββωωsin )(cos )(00⋅⋅+±⋅'⋅+⋅=L q q L q q W zh（kN ）（2-1） 式中 L ——刮板输送机设计长度（m ）； β——刮板输送机倾角（˚）；q ——刮板输送机每米长度物料的重量（kN/m ）； 0q ——刮板链条每米长度的重量（kN/m ）； ω——物料在溜槽中移动的阻力系数； ω'——刮板链条在溜槽中移动的阻力系数；“±”——根据刮板链条向上运输时取“+”号；反之取“－”号。

刮板输送机设计范文刮板输送机是一种常见的物料输送设备，广泛应用于矿山、冶金、化工、建材和粮食等行业。

它具有输送量大、输送距离远、结构简单、易于维护等优点，因此被广泛使用。

本文将以设计一台刮板输送机为例，详细介绍刮板输送机的设计过程和注意事项。

一、刮板输送机的基本原理二、刮板输送机设计的步骤1.确定输送量和输送距离：根据实际需要确定每小时输送的物料量和输送的距离，这将有助于后面的设计计算。

2.选择刮板链：根据输送量和输送距离选择合适的刮板链。

刮板链的选择应考虑物料的性质、粒度、温度等因素，确保其承载能力和使用寿命。

3.确定输送机的型号和规格：根据刮板链的选择，确定输送机的型号和规格。

这包括输送机架的结构、刮板宽度、刮板间距、刮板链的长度等参数。

4.设计输送机的传动装置：根据输送机的输送量和输送距离，设计合适的传动装置。

传动装置包括减速器、电机、链轮、带轮等，其选用应根据输送机的负载和工作条件进行合理设计。

5.设计输送机的卸料装置：根据实际需要设计合适的卸料装置。

常见的卸料装置有定点卸料和移动卸料两种形式。

选择卸料装置时应考虑物料的性质、卸料方式、卸料点的位置等因素。

6.设计输送机的支撑装置：根据输送机的长度和工作条件设计合适的支撑装置。

支撑装置的设计应确保输送机的稳定运行和安全性。

7.进行输送机的结构计算：根据设计的参数进行刮板输送机的结构计算。

主要计算包括输送机架的强度计算、刮板链的负载计算、刮板的强度计算等。

8.完成详细设计图纸：根据计算结果进行详细设计，并绘制相应的图纸。

图纸应清晰、准确地反映出刮板输送机的结构、尺寸和部件安装等信息。

三、刮板输送机设计的注意事项1.在确定输送量和输送距离时，应充分考虑物料的性质和输送工艺的要求，确保设计的刮板输送机能够满足实际需要。

2.在选择刮板链时，应选择承载能力大、寿命长的刮板链，避免因刮板链的断裂或磨损而影响刮板输送机的正常工作。

3.在设计传动装置时，应确保传动装置能够满足输送机的负载和工作条件，并具有一定的安全系数。

刮板输送机设计计算及选型一、设计计算1.输送能力计算：Q=(S×V×K)/1000其中，Q为输送能力（t/h）；S为输送带的有效宽度（m）；V为带速（m/s）；K为输送能力修正系数。

2.功率计算：P=(Q×H×f×η)/1000其中，P为功率（kW）；Q为输送能力（t/h）；H为提升高度（m）；f为输送带所承受的摩擦力（N/t）；η为机械效率。

传动功率是传动设备传递的功率，通常根据传动装置的类型进行计算。

3.输送带选择：对于刮板输送机的输送带，其选择应考虑物料的性质、输送能力和工作环境等因素。

主要包括以下几个方面：（1）带材性能：包括耐磨性、耐拉强度和耐热性等。

（2）带面结构：一般分为平面、凸起和防滑等，根据物料的粘附性选择合适的带面结构。

（3）带宽：根据输送能力来选择合适的带宽。

（4）带速：根据物料的流动性和输送能力来选择合适的带速。

（5）连接方式：常用的连接方式包括机械连接和热连接，根据实际情况选择。

二、选型过程1.确定输送要求：首先要确定需要输送的物料种类、输送能力、输送距离和工作环境等，这些参数将对刮板输送机的选型和设计产生直接影响。

2.选择适当的型号：根据输送要求，选择符合要求的刮板输送机型号。

需要考虑的因素包括输送带宽度、输送能力、驱动功率和输送线路的布置等。

3.进行设计计算：根据选定的型号，进行刮板输送机的设计计算，包括输送能力计算、功率计算和输送带的选择等。

4.结构优化：根据实际情况，对刮板输送机的结构进行优化，比如减少零件数量、提高刚度和稳定性等，以提高输送效果和使用寿命。

5.选用合适的电机和传动装置：根据驱动功率和工作条件，选择合适的电机和传动装置，确保刮板输送机正常工作。

6.考虑维修和维护：在选型过程中，还要考虑刮板输送机的维修和维护方便性，包括易损件的更换和维护通道的设置等，以提高刮板输送机的使用效率和维修便利性。

以上是刮板输送机设计计算和选型的基本过程，根据具体的工程要求和选型标准，还需要进行详细的计算和分析，以确保刮板输送机的正常运行和使用效果。
