测温型热像仪的使用范围

红外热像仪的使用方法和技巧及工作原理红外热像仪的使用方法和技巧通俗地讲热像仪就是将物体发出的不可见红外能量变化为可见的热图像。

热图像的上面的不同颜色代表被测物体的不同温度。

一、红外热像仪的使用注意事项：1、确定测温范围：测温范围是热像仪比较紧要的一个性能指标。

每种型号的热像仪都有本身特定的测温范围。

因此，用户的被测温度范围确定要考虑精准、全面，既不要过窄，也不要过宽。

依据黑体辐射定律，在光谱的短波段由温度引起的辐射能量的变化将超过由发射率误差所引起的辐射能量的变化，因此，用户只需要购买在本身测量温度内的红外热像仪。

2、确定目标尺寸：红外热像仪依据原理可分为单色测温仪和双色测温仪（辐射比色测温仪）。

对于单色测温仪，在进行测温时，被测目标面积应充分热像仪视场。

建议被测目标尺寸超过视场大小的50%为好。

假如目标尺寸小于视场，背景辐射能量就会进入热像仪的视声符支干扰测温读数，造成误差。

相反，假如目标大于热像仪的视场，热像仪就不会受到测量区域外面的背景影响。

3、确定光学辨别率（距离系灵敏）：光学辨别率由D与S之比确定，是热像仪到目标之间的距离D 与测量光斑直径S之比。

假如测温仪由于环境条件限制必需安装在阔别目标之处，而又要测量小的目标，就应选择高光学辨别率的热像仪。

光学辨别率越高，即增大D：S比值，热像仪的成本也越高。

确定波长范围：目标材料的发射率和表面特性决议热像仪的光谱响应或波长。

对于高反射率合金材料，有低的或变化的发射率。

在高温区，测量金属材料的较好波长是近红外，可选用0.18—1.0μm波长。

其他温区可选用1.6μm、2.2μm和3.9μm波长。

由于有些材料在确定波长是透亮的，红外能量会穿透这些材料，对这种材料应选择特别的波长。

如测量玻璃内部温度选用 1.0μm、2.2μm和3.9μm（被测玻璃要很厚，否则会透过）波长；测量玻璃内部温度选用5.0μm波长；测低温区选用8—14μm波长为宜；再如测量聚乙烯塑料薄膜选用3.43μm波长，聚酯类选用4.3μm或7.9μm波长。

红外热成像仪在消防领域的应用汇总
1.火灾探测：红外热成像仪可以在火灾发生前快速检测到火源，并帮
助迅速定位火源位置。

红外热成像仪通过测量物体的辐射热量，能够清晰
显示出火源的温度分布，从而提供消防人员火灾探测所需的准确信息。

2.消防救援：在火灾救援中，红外热成像仪可以帮助消防人员在浓烟
和低能见度的环境中快速发现目标，如受困人员、火源或其他潜在危险。

红外热成像仪能够显示人体或物体的热量分布，消防人员可以根据热图准
确定位目标并进行救援行动。

3.空间和营救：红外热成像仪可以在火灾中帮助消防人员进行空间和
营救任务。

通过红外热成像仪，消防人员可以快速确定被困者所在的位置，并了解他们的体温情况，从而在紧急情况下做出适当的决策。

4.给排烟管道检测：红外热成像仪可以用于检测建筑物内的给排烟系
统是否正常运行。

通过检测给排烟管道的温度分布，红外热成像仪可以快
速发现管道内的异常情况，如堵塞、泄漏等问题，从而及时采取修复措施，防止火灾事故的发生。

5.热辐射检测：红外热成像仪可以用于检测建筑物内墙壁、天花板和
地板等表面的高温区域，以及设备和电气设施的热量分布。

通过检测这些
热点，消防人员可以及时发现潜在的火灾隐患，并采取措施进行修复和维护。

总的来说，红外热成像仪在消防领域的应用提高了消防人员的工作效
率和火场处置的准确性。

它能够帮助消防人员快速发现火源、定位受困人员、潜在危险、检测给排烟系统、评估火灾的损害程度等，为火灾救援提
供了有力的支持。

随着技术的不断发展和改进，红外热成像仪在消防领域的应用将会更加广泛和深入。

红外热像仪主要技术参数1.分辨率：红外热像仪的分辨率是指它可以检测到并显示的最小温度差异。

一般来说，分辨率越高，红外热像仪就能提供更准确和清晰的图像。

分辨率通常以温度差异的最小测量单位表示，比如0.1°C。

2.温度测量范围：红外热像仪的温度测量范围表示它可以测量的最低和最高温度。

一些低端的红外热像仪的温度测量范围可能只有几十摄氏度，而高端的红外热像仪则可以测量到上千摄氏度的温度范围。

3.帧率：帧率是指红外热像仪在一秒钟内可以拍摄和显示的图像帧数。

高帧率可以提供更流畅和清晰的图像，而低帧率可能会导致图像模糊。

4.聚焦方式：红外热像仪的聚焦方式决定了它可以检测到的目标距离范围。

一些红外热像仪具有手动聚焦的功能，用户可以通过调整焦距来获取清晰的图像，而其他红外热像仪具有自动聚焦功能，可以更方便地获得清晰的图像。

5.可视光照相机：一些高端的红外热像仪配备了可视光照相机，可以在红外热像仪图像上叠加显示可视光图像，以提供更直观和全面的信息。

6.图像和视频保存功能：一些红外热像仪具有内置存储功能，可以将图像和视频保存到内部存储器或外部存储卡中。

这使得用户可以随后进行分析和报告编制。

7.接口和通信：红外热像仪通常还配备有各种接口，比如USB、HDMI或无线通信接口，以便用户可以快速传输图像和数据，并与其他设备进行连接。

8.电池寿命：红外热像仪通常使用可充电电池供电，其电池寿命决定了使用时间的长短。

一些高端的红外热像仪具有长时间的电池寿命，可以持续使用数小时。

总结起来，红外热像仪的主要技术参数包括分辨率、温度测量范围、帧率、聚焦方式、可视光照相机、图像和视频保存功能、接口和通信、电池寿命等。

这些参数决定了红外热像仪的性能和适用范围，用户可以根据自己的需求选择适合的红外热像仪。

手持测温热像仪用户手册.前言本节内容的目的是确保用户通过本手册能够正确使用产品，以避免操作中的危险或财产损失。

在使用此产品之前，请认真阅读产品手册并妥善保存以备日后参考。

符号约定对于文档中出现的符号，说明如下所示。

安全使用注意事项●设备安装使用过程中，必须严格遵守国家或使用地区的各项电气安全规定。

使用匹配且满足SELV（安全特低电压）要求的电源，电源适配器具体要求请参见产品参数表。

●请不要使物体摔落到设备上或大力振动设备，使设备远离存在磁场干扰的地点。

避免将设备安装到表面振动或容易受到冲击的地方。

●严禁将镜头瞄准强热光源，如太阳等高温目标，以免造成镜头或热成像探测器损坏。

●请勿在极热、极冷、多尘、或者高湿度的环境下使用产品，具体温、湿度要求参见产品的参数表。

●设备需存放于干燥无腐蚀性气体环境，电池请勿放置在热源或火源附近，避免阳光直射。

●请妥善保管设备包装材料，以便出现问题时使用原包装包好后寄到代理商或返回厂家处理。

●如果设备工作不正常，请联系购买设备的商店或最近的服务中心，不要以任何方式拆卸或修改设备。

（对未经认可的修改或维修导致的问题，本公司不承担任何责任）。

长期存放的设备，每隔半年应通电检查一次，每次通电时间应不小于3h。

目录产品介绍 (1)1.1装箱清单 (1)1.2产品说明 (1)1.3主要功能 (2)产品外观 (3)2.1产品尺寸 (3)2.2部件介绍 (3)基本操作 (5)3.1充电 (5)3.1.1 通过充电座 (5)3.1.2 通过数据线 (6)3.2开机 (7)3.3关机 (7)3.4主界面 (7)3.5主菜单 (7)3.6调焦 (8)3.7文件导出 (8)3.8升级 (9)3.9操作说明 (9)功能配置 (11)4.1测温配置 (11)4.1.1 单位设置 (11)4.1.2 设置测温参数 (11)4.1.3 规则配置 (13)4.2网络配置 (15)4.2.1 配置Wi-Fi (15)4.2.2 配置热点 (16)4.2.3 配置蓝牙 (17)4.3存储配置 (18)4.3.1 录像配置 (18)4.3.2 抓图配置 (19)4.3.3 查看录像和抓图文件 (20)4.4图像配置 (21)4.4.1 图像温度调节 (21)4.4.2 伪彩设置 (22)4.4.3 融合配置 (23)4.5报警配置 (24)4.6其它设置 (24)系统参数设置 (26)5.1设置显示参数 (26)5.2设备初始化 (26)5.3自动关机 (26)5.4查看设备信息 (27)FAQ (28)常见物质发射率表 (29)产品介绍1.1 装箱清单充电座(×1)适配器(×1)安全箱（×1）主机(×1)电池(×1)USB数据线(×1)说明书(×1)主机已内置镜头盖、电池和SD卡。

与红外热像仪相关的标准主要有以下几个方面：
1.红外热像仪的像素级别：大多红外热像仪的级别和像素有关，例如民用红外热像仪中相对高端的产品像素为640×480，中端红外热像仪的像素
为320×240，低端红外热像仪的像素为160×120。

2.红外热像仪的测温范围：红外热像仪一般会分成几个温度档，每个温度档的跨度越小，则测温相对会更准确些。

在选择红外热像仪时，需要根据
实际测温需求来选择合适的测温范围。

3.红外热像仪的空间分辨率：空间分辨率数值越小则空间分辨率越高，测温越准确。

空间分辨率数值小时，被测最小目标可以覆盖红外热像仪的像
素，测试的温度即被测目标的真实温度。

4.红外热像仪的外观和性能检查：例如产品的表面颜色应一致，零件的所有表面不应有毛刺和多余物，表面的刻字、符号、标志的着色应均匀、清
晰、牢固，光学零部件不应破损和脱膜、脱胶，连接部位应牢固、可靠等。

5.红外热像仪的其他性能指标：例如产品的视场范围、调焦范围、侦查威力、最小可分辨温差、MTF的检查范围、功耗、启动时间、充电时间、整
机重量、密封性等也需要符合相关标准。

以上是与红外热像仪相关的一些主要标准，仅供参考。

在购买和使用红外热像仪时，需要选择符合相关标准的产品，以保证其性能和安全性。

红外热成像测温范围-概述说明以及解释1.引言1.1 概述本文主要介绍了红外热成像测温范围的重要性。

随着科技的不断进步，红外热成像技术在温度测量领域得到了广泛应用。

红外热成像测温技术通过检测目标物体发出的红外辐射来获取其表面温度分布情况，具备非接触、快速、准确、远距离等优点，因此在军事、工业、医疗、建筑等领域得到了广泛的应用。

红外热成像测温的范围主要受到红外热像仪的工作波长和光谱响应范围的限制。

一般情况下，红外热像仪的工作波长范围为3μm到14μm，这也是目前常见红外热成像仪的工作波段。

在这个波长范围内，红外辐射能量较高，且受到大气吸收较小，因此红外热成像技术在这个范围内具有较高的分辨率和测温精度。

红外热成像测温范围的确定要根据具体的应用需求来确定。

一般来说，红外热成像技术可以测量的温度范围从低温到高温都可以覆盖，例如从-40到2000。

但是需要注意的是，在测量极端温度时，可能需要使用不同的红外热成像仪或进行特殊的设置。

在工业领域，红外热成像测温范围的确定非常重要。

不同的行业和应用场景对红外热成像仪的温度测量范围有不同的要求。

例如，在冶金行业需要测量高温炉内的温度，而在电子行业需要测量电子元器件的温度。

因此，了解和确定红外热成像测温范围对于合理选择和应用红外热成像技术具有重要意义。

总之，红外热成像测温范围对于红外热成像技术在各个领域的应用具有重要影响。

了解红外热成像测温范围的限制和确定方法，有助于选择和应用合适的红外热成像仪，并提高温度测量的准确性和可靠性。

1.2 文章结构文章结构部分的内容可以包括以下内容：文章结构的目的是为读者提供对整篇文章的整体概览，使读者能够更好地理解和阅读文章的内容。

本文将按照以下顺序介绍红外热成像测温范围的相关内容。

首先，在引言部分，我们将对整篇文章进行概述，简单介绍红外热成像测温技术的背景和意义，并解释文章的目的。

接下来，在正文部分，我们将详细介绍红外热成像技术及其原理。

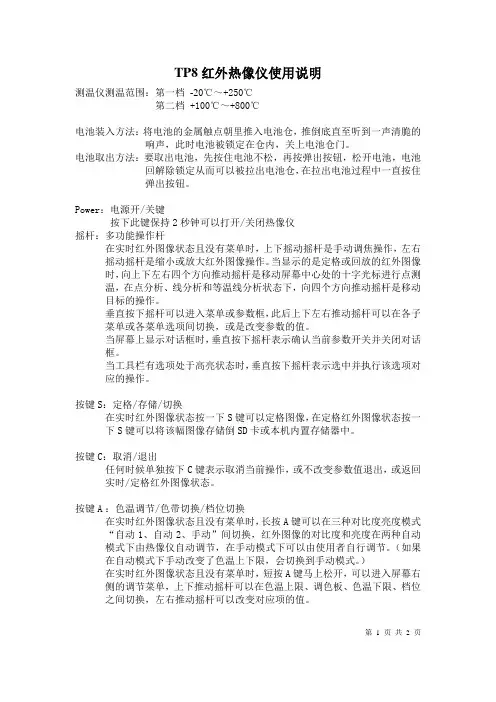

TP8红外热像仪使用说明测温仪测温范围：第一档-20℃～+250℃第二档 +100℃～+800℃电池装入方法：将电池的金属触点朝里推入电池仓，推倒底直至听到一声清脆的响声，此时电池被锁定在仓内，关上电池仓门。

电池取出方法：要取出电池，先按住电池不松，再按弹出按钮，松开电池，电池回解除锁定从而可以被拉出电池仓，在拉出电池过程中一直按住弹出按钮。

Power：电源开/关键按下此键保持2秒钟可以打开/关闭热像仪摇杆：多功能操作杆在实时红外图像状态且没有菜单时，上下摇动摇杆是手动调焦操作，左右摇动摇杆是缩小或放大红外图像操作。

当显示的是定格或回放的红外图像时，向上下左右四个方向推动摇杆是移动屏幕中心处的十字光标进行点测温，在点分析、线分析和等温线分析状态下，向四个方向推动摇杆是移动目标的操作。

垂直按下摇杆可以进入菜单或参数框，此后上下左右推动摇杆可以在各子菜单或各菜单选项间切换，或是改变参数的值。

当屏幕上显示对话框时，垂直按下摇杆表示确认当前参数开关并关闭对话框。

当工具栏有选项处于高亮状态时，垂直按下摇杆表示选中并执行该选项对应的操作。

按键S：定格/存储/切换在实时红外图像状态按一下S键可以定格图像，在定格红外图像状态按一下S键可以将该幅图像存储倒SD卡或本机内置存储器中。

按键C：取消/退出任何时候单独按下C键表示取消当前操作，或不改变参数值退出，或返回实时/定格红外图像状态。

按键A ：色温调节/色带切换/档位切换在实时红外图像状态且没有菜单时，长按A键可以在三种对比度亮度模式“自动1、自动2、手动”间切换，红外图像的对比度和亮度在两种自动模式下由热像仪自动调节，在手动模式下可以由使用者自行调节。

（如果在自动模式下手动改变了色温上下限，会切换到手动模式。

）在实时红外图像状态且没有菜单时，短按A键马上松开，可以进入屏幕右侧的调节菜单，上下推动摇杆可以在色温上限、调色板、色温下限、档位之间切换，左右推动摇杆可以改变对应项的值。

红外热成像测温仪技术总结1 红外成像测温仪红外热像仪探测器分为：非制冷640×480探测器和非制冷320×240探测器，能够提供清晰的红外图像。

1.1主要技术指标及功能特点1.1.1技术指标表1 红外成像测温仪技术指标1.1.2功能特点a)温度自动校正；b)拍照，SD卡存储（32GB）。

c)激光定位；d)显示器显示中心点温度测量值、全屏最高温度测量值、温度报警阈值、电池电量、色柱；e)实时追踪最高温点，具备过热现象自动判别，超出设置告警温度值即可发出蜂鸣器报警；f)报警温度阈值可调节（以1℃为单位）；g)低电量报警（小于5%）；1.2系统组成及工作原理测温型红外热像仪由成像部分、显示部分、按键控制部分三部分组成。

系统原理框图如图2所示。

图2 测温型红外热像仪原理框图测温型红外热像仪工作原理：外界景物的红外辐射经光学系统聚焦到红外焦平面探测器的光敏面上，探测器里的红外光电转换阵列完成将光信号转换成电信号，经A/D采样，将图像信息转换成数字信息。

这些数字信息经过图像非均匀性校正、坏点替换、图像滤波等算法处理后，在FPGA的时序控制下将图像显示到显示器上。

拍照，图像数据直接从处理器写入SD卡。

1.3分系统设计1.3.1红外成像部分（1）红外探测器测温型红外热像仪选用进口凝视红外焦平面非制冷非晶硅探测器。

目前，国内红外焦平面探测器的发展与国外差距还很大，相比而言，国外技术更成熟。

本系统采用的探测器为国外著名红外探测器厂商最新产品，购货渠道畅通，能够批量进口，易于购买，不仅能够支持该项目的顺利研制，还能够实现批量装备，是高性能要求的军事装备应用首选探测器。

测温型红外热像仪选用探测器主要技术指标如下：类型：微测辐射热计；探测器材料：非晶硅；探测元（像素）数目：320×240、640×480；像元尺寸：17μm；响应波段：8～14μm；a)红外光学设计红外光学部分采用了透射式光学系统，满足轻量化要求的同时通过光学被动补偿方式，使系统能够在-40℃～＋80℃温度范围内良好成像。

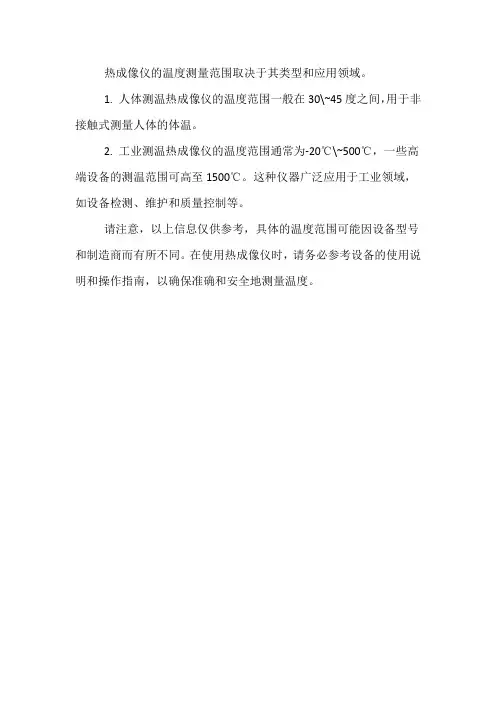

热成像仪的温度测量范围取决于其类型和应用领域。

1. 人体测温热成像仪的温度范围一般在30\~45度之间，用于非接触式测量人体的体温。

2. 工业测温热成像仪的温度范围通常为-20℃\~500℃，一些高端设备的测温范围可高至1500℃。

这种仪器广泛应用于工业领域，如设备检测、维护和质量控制等。

请注意，以上信息仅供参考，具体的温度范围可能因设备型号和制造商而有所不同。

在使用热成像仪时，请务必参考设备的使用说明和操作指南，以确保准确和安全地测量温度。
