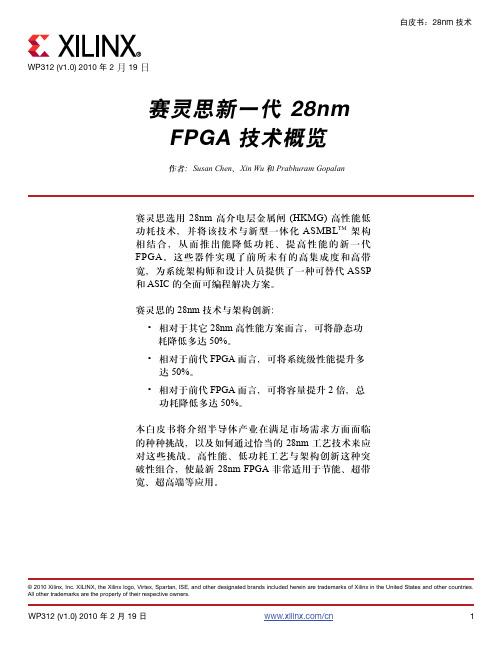

白皮书：28nm 技术WP312 (v1.0) 2010 年 2 月 19 日赛灵思新一代 28nmFPGA 技术概览作者：Susan Chen、Xin Wu和Prabhuram Gopalan赛灵思选用 28nm 高介电层金属闸 (HKMG) 高性能低功耗技术，并将该技术与新型一体化 ASMBL TM架构相结合，从而推出能降低功耗、提高性能的新一代FPGA。

这些器件实现了前所未有的高集成度和高带宽，为系统架构师和设计人员提供了一种可替代 ASSP和 ASIC 的全面可编程解决方案。

赛灵思的 28nm 技术与架构创新：•相对于其它 28nm 高性能方案而言，可将静态功耗降低多达 50%。

•相对于前代 FPGA 而言，可将系统级性能提升多达 50%。

•相对于前代 FPGA 而言，可将容量提升 2 倍，总功耗降低多达 50%。

本白皮书将介绍半导体产业在满足市场需求方面面临的种种挑战，以及如何通过恰当的 28nm 工艺技术来应对这些挑战。

高性能、低功耗工艺与架构创新这种突破性组合，使最新 28nm FPGA 非常适用于节能、超带宽、超高端等应用。

© 2010 Xilinx, Inc. XILINX, the Xilinx logo, Virtex, Spartan, ISE, and other designated brands included herein are trademarks of Xilinx in the United States and other countries. All other trademarks are the property of their respective owners.10010.010.00010.0000001300250200100150500WP312_01 _0218101990199520002010200520202015经济及技术挑战：降低静态功耗以提高可用性能，并降低系统功耗随着越来越多的系统集成多个集成电路 (IC)，系统功耗不断增加，这是全球关注的问题。

1 QinQ&SVLAN 简介1.1 QinQ & SVLAN 简介QinQ 是对基于IEEE 802.1Q 封装的隧道协议的形象称呼，又称VLAN 堆叠。

QinQ 技术是在原有VLAN 标签（内层标签）之外再增加一个VLAN 标签（外层标签），外层标签可以将内层标签屏蔽起来。

SPVLAN ：Service Provider VLAN ；CVLAN ：Customer VLAN 用户网络2CVLAN 1~100服务提供商网络Switch APE PE Switch B SPVLAN 10Uplink portSPVLAN 10Uplink portSPVLAN 10Customer portSPVLAN 10Customer port用户网络一般通过Trunk VLAN 方式接入PE ，服务提供商网络内部的Uplink 端口通过Trunk VLAN 方式对称连接。

当报文从用户网络1到达交换机A 的customer 端口时，无论报文是tagged 还是untagged 的，交换机A 都强行插入外层标签，插入的标签为接口的native vlan （VLAN ID 为10）。

在服务提供商网络内部，报文沿着VLAN 10的端口传播，直至到达交换机B 。

交换机B 发现与用户网络2相连的端口为customer 端口，于是按照传统的802.1Q 协议剥离外层标签，恢复成用户的原始报文，发送到用户网络2。

这样，用户网络1和2之间的数据可以通过服务提供商网络进行透明传输，用户网络可以自由规划自己的私网VLAN ID ，而不会导致和服务提供商网络中的VLAN ID 冲突。

传统的QINQ 部署中（实际上目前的城域网也较多的使用高端交换机部署普通QinQ ），数据包只能在下行口打上该端口的native vlan 进行双标签转发。

但实际应用中，一个端口有打不同外层标签甚至透传VLAN的需求，因此“灵活的QinQ——SVLAN（Selective VLAN）”应运而生。

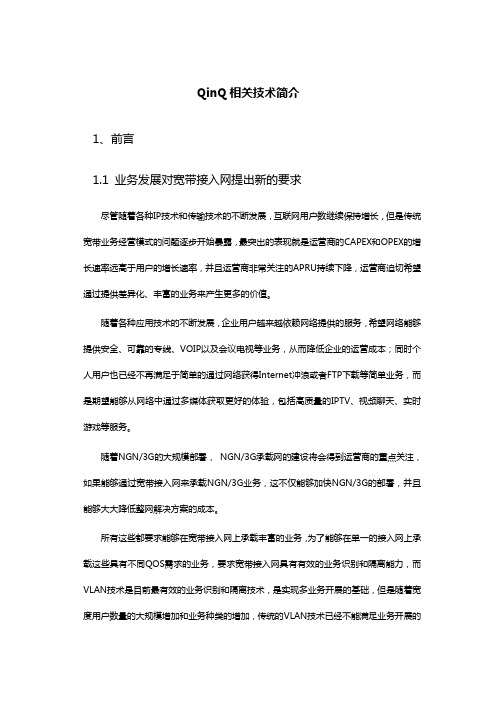

QinQ相关技术简介1、前言1.1 业务发展对宽带接入网提出新的要求尽管随着各种IP技术和传输技术的不断发展，互联网用户数继续保持增长，但是传统宽带业务经营模式的问题逐步开始暴露，最突出的表现就是运营商的CAPEX和OPEX的增长速率远高于用户的增长速率，并且运营商非常关注的APRU持续下降，运营商迫切希望通过提供差异化、丰富的业务来产生更多的价值。

随着各种应用技术的不断发展，企业用户越来越依赖网络提供的服务，希望网络能够提供安全、可靠的专线、VOIP以及会议电视等业务，从而降低企业的运营成本；同时个人用户也已经不再满足于简单的通过网络获得Internet冲浪或者FTP下载等简单业务，而是期望能够从网络中通过多媒体获取更好的体验，包括高质量的IPTV、视频聊天、实时游戏等服务。

随着NGN/3G的大规模部署， NGN/3G承载网的建设将会得到运营商的重点关注，如果能够通过宽带接入网来承载NGN/3G业务，这不仅能够加快NGN/3G的部署，并且能够大大降低整网解决方案的成本。

所有这些都要求能够在宽带接入网上承载丰富的业务，为了能够在单一的接入网上承载这些具有不同QOS需求的业务，要求宽带接入网具有有效的业务识别和隔离能力，而VLAN 技术是目前最有效的业务识别和隔离技术，是实现多业务开展的基础，但是随着宽度用户数量的大规模增加和业务种类的增加，传统的VLAN技术已经不能满足业务开展的需要，QinQ技术应运而生，该技术对VLAN数量进行了有效的扩展，可以支持到4K*4K规模，甚至更多。

1.2 QinQ有效支持宽带多业务VLAN的局限和新需求VLAN最初是一种虚拟工作组概念，是在同一个交换机上面，实现不同工作组之间的隔离，共享一个交换机设备。

VLAN内的所有用户是可相互通信的，VLAN有4096的局限，对于单个接入交换机来说，4096个完全够用，但是对于一个庞大的二层网络，或者完全部署PUPV 的宽带接入网来说，4096个就显得捉襟见肘，而QinQ就正是为解决VLAN局限提出来的。

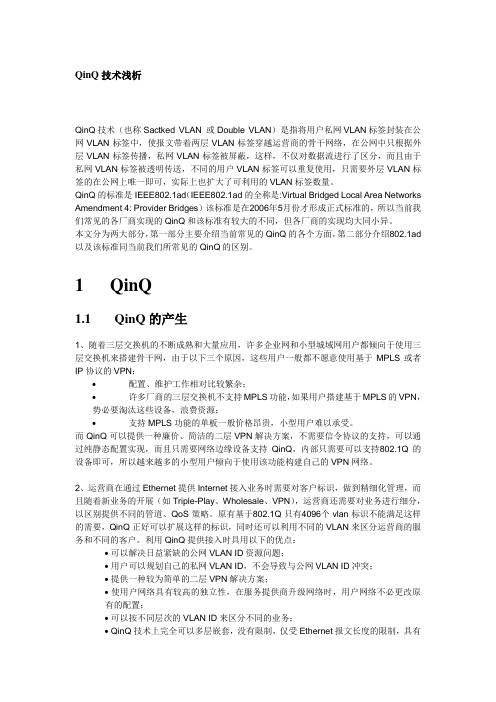

QinQ技术浅析QinQ技术（也称Sactked VLAN 或Double VLAN）是指将用户私网VLAN标签封装在公网VLAN标签中，使报文带着两层VLAN标签穿越运营商的骨干网络，在公网中只根据外层VLAN标签传播，私网VLAN标签被屏蔽，这样，不仅对数据流进行了区分，而且由于私网VLAN标签被透明传送，不同的用户VLAN标签可以重复使用，只需要外层VLAN标签的在公网上唯一即可，实际上也扩大了可利用的VLAN标签数量。

QinQ的标准是IEEE802.1ad（IEEE802.1ad的全称是:Virtual Bridged Local Area Networks Amendment 4: Provider Bridges）该标准是在2006年5月份才形成正式标准的，所以当前我们常见的各厂商实现的QinQ和该标准有较大的不同，但各厂商的实现均大同小异。

本文分为两大部分，第一部分主要介绍当前常见的QinQ的各个方面，第二部分介绍802.1ad 以及该标准同当前我们所常见的QinQ的区别。

1QinQ1.1QinQ的产生1、随着三层交换机的不断成熟和大量应用，许多企业网和小型城域网用户都倾向于使用三层交换机来搭建骨干网，由于以下三个原因，这些用户一般都不愿意使用基于MPLS或者IP协议的VPN：∙配置、维护工作相对比较繁杂；∙许多厂商的三层交换机不支持MPLS功能，如果用户搭建基于MPLS的VPN，势必要淘汰这些设备，浪费资源；∙支持MPLS功能的单板一般价格昂贵，小型用户难以承受。

而QinQ可以提供一种廉价、简洁的二层VPN解决方案，不需要信令协议的支持，可以通过纯静态配置实现，而且只需要网络边缘设备支持QinQ，内部只需要可以支持802.1Q的设备即可，所以越来越多的小型用户倾向于使用该功能构建自己的VPN网络。

2、运营商在通过Ethernet提供Internet接入业务时需要对客户标识，做到精细化管理，而且随着新业务的开展（如Triple-Play、Wholesale、VPN），运营商还需要对业务进行细分，以区别提供不同的管道、QoS策略。
