目次○、总则................................................................................................................................. １一、电镀镍检验标准............................................................................................................. １1.1 试样要求.................................................................................................................. １1.2 外观.......................................................................................................................... １1.3 镀层厚度.................................................................................................................. ２1.4 结合强度.................................................................................................................. ２1.5 耐蚀性...................................................................................................................... ２二、电镀锌检验标准............................................................................................................. ３2.1 试样要求.................................................................................................................. ３2.2 外观.......................................................................................................................... ３2.3 镀层厚度.................................................................................................................. ４2.4 结合强度.................................................................................................................. ４2.5 耐蚀性...................................................................................................................... ４2.6 白色钝化膜的存在性试验...................................................................................... ４三、装饰镀铬检验标准......................................................................................................... ５3.1试样要求................................................................................................................... ５3.2 外观.......................................................................................................................... ５3.3 镀层厚度.................................................................................................................. ５3.4 结合强度.................................................................................................................. ６3.5 耐蚀性...................................................................................................................... ６四、喷漆检验标准................................................................................................................. ７4.1 试片要求.................................................................................................................. ７4.2 颜色.......................................................................................................................... ７4.3 光泽.......................................................................................................................... ７4.4 外观.......................................................................................................................... ７4.5 漆层厚度.................................................................................................................. ８4.6 附着力...................................................................................................................... ８4.7 抗冲击性.................................................................................................................. ８4.8 耐溶剂（无水乙醇）性.......................................................................................... ８五、粉末喷涂检验标准......................................................................................................... ９5.1 试片要求.................................................................................................................. ９5.2 颜色.......................................................................................................................... ９5.3 光泽.......................................................................................................................... ９5.4 外观.......................................................................................................................... ９5.5 涂层厚度.................................................................................................................. ９5.6 附着力.................................................................................................................. １０5.7 抗冲击性.............................................................................................................. １０5.8 耐溶剂（无水乙醇）性...................................................................................... １０六、铝合金化学氧化检验标准......................................................................................... １１6.1 试片要求.............................................................................................................. １１6.2 外观...................................................................................................................... １１6.3 耐蚀性.................................................................................................................. １１七、铝合金喷砂光亮阳极化检验标准............................................................................. １２7.1 试片要求.............................................................................................................. １２7.2 外观...................................................................................................................... １２7.3 氧化膜厚度.......................................................................................................... １２7.4 耐蚀性.................................................................................................................. １２7.5 封闭质量.............................................................................................................. １２八、喷砂及拉丝检验标准................................................................................................. １３8.1 拉丝件.................................................................................................................. １３8.2 喷砂件.................................................................................................................. １３表面处理通用检验标准○、总则0.1 零部件表面处理前应去除毛刺、飞边、划痕、氧化层等缺陷，锐边棱角倒钝。

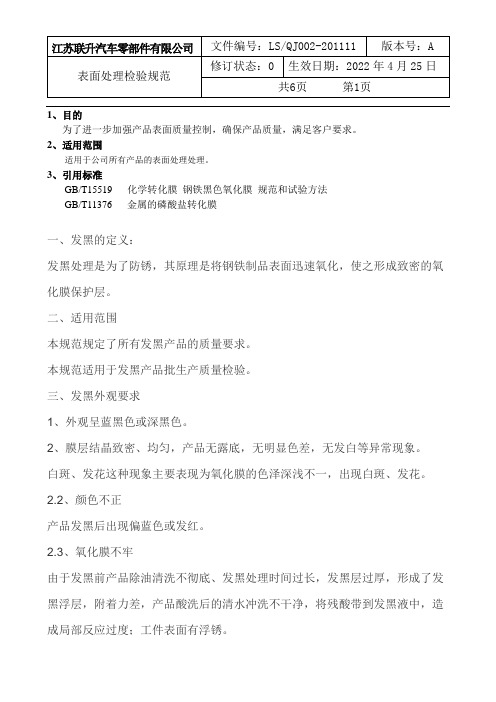

1、目的为了进一步加强产品表面质量控制，确保产品质量，满足客户要求。
2、适用范围适用于公司所有产品的表面处理处理。
3、引用标准GB/T15519 化学转化膜钢铁黑色氧化膜规范和试验方法GB/T11376 金属的磷酸盐转化膜一、发黑的定义：发黑处理是为了防锈，其原理是将钢铁制品表面迅速氧化，使之形成致密的氧化膜保护层。
二、适用范围本规范规定了所有发黑产品的质量要求。
本规范适用于发黑产品批生产质量检验。
三、发黑外观要求1、外观呈蓝黑色或深黑色。
2、膜层结晶致密、均匀，产品无露底，无明显色差，无发白等异常现象。
白斑、发花这种现象主要表现为氧化膜的色泽深浅不一，出现白斑、发花。
2.2、颜色不正产品发黑后出现偏蓝色或发红。
2.3、氧化膜不牢由于发黑前产品除油清洗不彻底、发黑处理时间过长，发黑层过厚，形成了发黑浮层，附着力差，产品酸洗后的清水冲洗不干净，将残酸带到发黑液中，造成局部反应过度；工件表面有浮锈。
2.4、锈斑发黑改变产品颜色的原因是氧化反应，所以发黑后的产品需及时进行脱水封闭。
如果发黑后的产品不及时浸油封闭，已活化的元素和空气继续反应，有时会出现变色现象。
四、环保性要求产品发黑后要求：无毒，无异味，环保。
（发黑剂不得含有硒化物，亚销酸盐，铬等有毒化合物）五、性能测试。
检验产品附着力和耐蚀性。
硫酸铜点滴法：每升溶液（去离子水）含硫酸铜30g、20℃、浸32秒。
有发红(触铜斑点，锈点-有铜析出)现象则判定不合格！漆前磷化处理工艺、质量控制与检测方法！1、防锈磷化工艺磷化工艺的早期应用是防锈，钢铁件经磷化处理形成一层磷化膜，起到防锈作用。
经过磷化防锈处理的工件防锈期可达几个月甚至几年（对涂油工件而言），广泛用于工序间、运输、包装贮存及使用过程中的防锈，防锈磷化主要有铁系磷化、锌系磷化、锰系磷化三大品种。
铁系磷化的主体槽液成分是磷酸亚铁溶液，不含氧化类促进剂，并且有高游离酸度。
这种铁系磷化处理温度高于95℃，处理时间长达30min以上，磷化膜重大于10g/m2,并且有除锈和磷化双重功能。

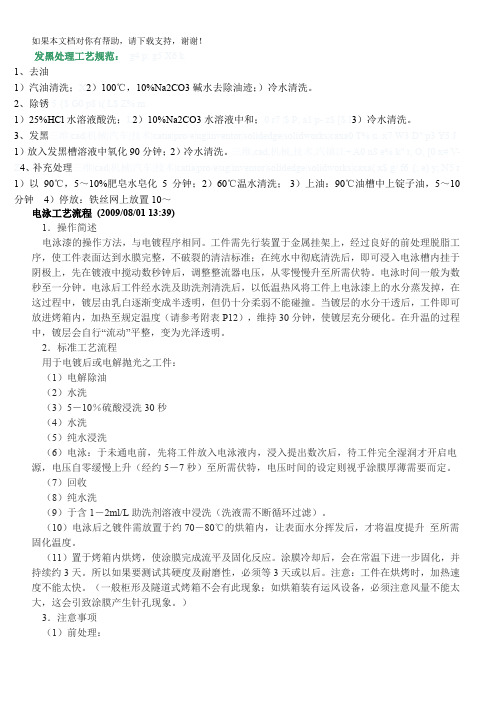

发黑处理工艺规范： g4 p: g5 X6 k1、去油1）汽油清洗；X2）100℃，10%Na2CO3碱水去除油迹；）冷水清洗。
2、除锈5 {$ G0 p8 i( L$ Z% m1）25%HCl水溶液酸洗；L2）10%Na2CO3水溶液中和；0 r7 |$ P; a1 p- z$ [$ I3）冷水清洗。
3、发黑三维|cad|机械|汽车|技术|catia|pro/e|ug|inventor|solidedge|solidworks|caxa0 T% u. x7 W3 D" p3 Y5 J 1）放入发黑槽溶液中氧化90分钟；2）冷水清洗。
三维,cad,机械,技术,汽镇江+ A0 n8 e% k" r, O, [0 x# V- Z4、补充处理三维|cad|机械|汽车|技术|catia|pro/e|ug|inventor|solidedge|solidworks|caxa( x$ g/ f6 {; e) y; N5 r 1）以90℃，5～10%肥皂水皂化5分钟；2）60℃温水清洗；;3）上油：90℃油槽中上锭子油，5～10分钟4）停放：铁丝网上放置10～电泳工艺流程(2009/08/01 13:39)1．操作简述电泳漆的操作方法，与电镀程序相同。
工件需先行装置于金属挂架上，经过良好的前处理脱脂工序，使工件表面达到水膜完整，不破裂的清洁标准；在纯水中彻底清洗后，即可浸入电泳槽内挂于阴极上，先在镀液中搅动数秒钟后，调整整流器电压，从零慢慢升至所需伏特。
电泳时间一般为数秒至一分钟。
电泳后工件经水洗及助洗剂清洗后，以低温热风将工件上电泳漆上的水分蒸发掉，在这过程中，镀层由乳白逐渐变成半透明，但仍十分柔弱不能碰撞。
当镀层的水分干透后，工件即可放进烤箱内，加热至规定温度（请参考附表P12），维持30分钟，使镀层充分硬化。
在升温的过程中，镀层会自行“流动”平整，变为光泽透明。
2．标准工艺流程用于电镀后或电解抛光之工件：（1）电解除油（2）水洗（3）5－10％硫酸浸洗30秒（4）水洗（5）纯水浸洗（6）电泳：于未通电前，先将工件放入电泳液内，浸入提出数次后，待工件完全湿润才开启电源，电压自零缓慢上升（经约5－7秒）至所需伏特，电压时间的设定则视乎涂膜厚薄需要而定。
1、目的为了进一步加强产品表面质量控制，确保产品质量，满足客户要求。
2、适用范围适用于公司所有产品的表面处理处理。
3、引用标准GB/T15519 化学转化膜钢铁黑色氧化膜规范和试验方法GB/T11376 金属的磷酸盐转化膜一、发黑的定义：发黑处理是为了防锈，其原理是将钢铁制品表面迅速氧化，使之形成致密的氧化膜保护层。
二、适用范围本规范规定了所有发黑产品的质量要求。
本规范适用于发黑产品批生产质量检验。
三、发黑外观要求1、外观呈蓝黑色或深黑色。
2、膜层结晶致密、均匀，产品无露底，无明显色差，无发白等异常现象。
白斑、发花这种现象主要表现为氧化膜的色泽深浅不一，出现白斑、发花。
2.2、颜色不正产品发黑后出现偏蓝色或发红。
2.3、氧化膜不牢由于发黑前产品除油清洗不彻底、发黑处理时间过长，发黑层过厚，形成了发黑浮层，附着力差，产品酸洗后的清水冲洗不干净，将残酸带到发黑液中，造成局部反应过度；工件表面有浮锈。
2.4、锈斑发黑改变产品颜色的原因是氧化反应，所以发黑后的产品需及时进行脱水封闭。
如果发黑后的产品不及时浸油封闭，已活化的元素和空气继续反应，有时会出现变色现象。
四、环保性要求产品发黑后要求：无毒，无异味，环保。
（发黑剂不得含有硒化物，亚销酸盐，铬等有毒化合物）五、性能测试。
检验产品附着力和耐蚀性。
硫酸铜点滴法：每升溶液（去离子水）含硫酸铜30g、20℃、浸32秒。
有发红(触铜斑点，锈点-有铜析出)现象则判定不合格！漆前磷化处理工艺、质量控制与检测方法！1、防锈磷化工艺磷化工艺的早期应用是防锈，钢铁件经磷化处理形成一层磷化膜，起到防锈作用。
经过磷化防锈处理的工件防锈期可达几个月甚至几年（对涂油工件而言），广泛用于工序间、运输、包装贮存及使用过程中的防锈，防锈磷化主要有铁系磷化、锌系磷化、锰系磷化三大品种。
铁系磷化的主体槽液成分是磷酸亚铁溶液，不含氧化类促进剂，并且有高游离酸度。
这种铁系磷化处理温度高于95℃，处理时间长达30min以上，磷化膜重大于10g/m2,并且有除锈和磷化双重功能。

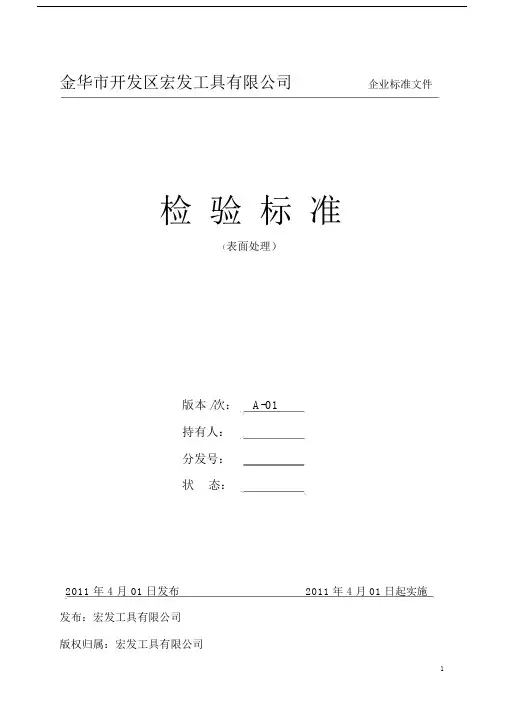

金华市开发区宏发工具有限公司企业标准文件检验标准（表面处理）版本 /次：A-01持有人：分发号：状态：2011 年 4 月 01 日发布2011 年 4 月 01 日起实施发布：宏发工具有限公司版权归属：宏发工具有限公司文件编号：版本 A 喷塑喷漆检验标准Q/YD02-2011 版次01页次： 1of5 生效日期2011/04/011、目的规范检验操作，发现、控制不良品，防止批不良品输入下道工序。
同时给检验工作提供引导及接收标准。
2、范围适用于进料、外协制品回厂、成品的检验接收及顾客退货的挑选检验。
3、定义喷塑、喷漆件检验过程的参照标准（电泳漆件检验参照喷漆件检验标准）。
4、职责4.1 品质部负责不合格的发现、记录、标识及隔离，组织处理不合格品。
4.2 制造部参与不合格品的处理。
4.3 采购部负责进料中不合格品与供应商的联络。
4.4 管理者代表负责不合格品处理的批准。
5、工作程序外观（目测）5.1 喷涂种类（如：塑粉或漆）、颜色与图纸要求及客户、我司、供应商三方确认的色板是否一致。
5.2 一般情况下，产品喷涂表面外观在使用时要求100%进行检验 (员工自检 )，检验方式依据本标准。
进料、外协回厂或过程验收则采用抽检，抽检操作方式依据《抽检规范》。
特殊产品根据产品的具体要求检验。
５.3 外观缺陷：有缩孔、针孔、杂质点、漏底、涂层厚度明显不均、流泪、预处理不良有锈、表面有污斑、不光滑、不平整、桔皮、花斑、凹坑等。
5.4 外观和颜色检验的环境：5.4.1 色板采用客户样件或经客户认可的签样。
5.4.2 应在标准光源对色灯箱 CAC-600 箱内 (无设备条件时则要求在天然散射光线或光照度不低于 2×40w 光源环境下 )，以目视方法进行。
光照度通常在D65（特殊情况下用 F/A ，其次高标准要求时用 CWF/TL84 ），背景颜色为中灰色。
编制：审核：批准：文件编号：版本 A 喷塑喷漆检验标准Q/YD02-2011 版次01页次： 2of5 生效日期2011/04/015.4.3检查距离：被测品与眼睛的距离为500mm ，检验时在±15°范围内旋转。
检验规范通⽤要求⼀、关于检验通⽤规范的规定1、⽬的：1.1确保供应商供应的产品质量符合我公司以及国家标准规定的要求。
1.2我公司⽣产的产品满⾜客户要求并符合国家、国际及地区的法律法规；2、范围：2.1公司所有产品的采购、⽣产、转运、储存、包装、发货的通⽤要求。
2.2本公司的所有检验⼈员以及与产品质量有关的其他⼈员；3、通⽤检验规范3.1公司所有产品（原材料，半成品，成品）原则上均需执⾏抽样检验，合格品才能⼊库或出货3.2检验员以满⾜客户需求为宗旨，对每⼀批来料⼊库或出货执⾏下述项⽬之检验：（1）若客户有特殊要求，则按客户要求检验（2）若产品出货到有ROHS要求国家或地区，其来料产品或出货产品要求能满⾜ROHS 要求3.3抽样计划AQL值：CR（致命缺陷）： 0 MA(重要缺陷)： 0.4 MI（次要缺陷）： 1.0 定义：CR（致命缺陷）：指产品存在可能对⽣产者或使⽤者造成⼈⾝意外伤害或可能造成客户抱怨之财产损失、违反法律法规及环境规定。
（安全/绿⾊环保等） MA(重要缺陷)：产品某⼀特性为满⾜规定要求（结构或功能）或严重外观缺陷。
MI（次要缺陷）：产品存在⼀些不影响功能与使⽤性的缺陷（⼀般指外观⼩瑕疵）。
a.外观检验b.尺⼨、结构性检验c.电⽓特性检验d.化学特性检验e.物理特性检验a.外观检验：⼀般⽤⽬视、⼿感、限度样本。
b.尺⼨检验：如游标卡尺、量表。
c.结构性检验：如拉⼒计、扭⼒计。
d.特性检验：使⽤检测仪器或设备（如万⽤表、电容表、试剂、试验机等）。
全检：数量少，单价⾼；抽检：数量多，或经常性之物料；免检：数量多，单价低，或⼀般性补助或局限性之物料。
3.5、机加⼯未注尺⼨的尺⼨公差执⾏GB/T1804-2000-m,未注形位公差执⾏GB/T1184-1996-K冲压件未注尺⼨尺⼨公差执⾏GB/T1804-2000-C,未注形位公差执⾏GB/T1184-1996-L 4、原材料及外协件检验：4.1凡进公司⽣产⽤原材料，应带质量证明书，对材质有要求的则需提供材质检验报告单；4.2焊管检验：a.钢管外表⾯不能存在使⽤上有害缺陷，如裂缝、结疤、压痕和深的划道等，但允许有不超过壁厚负偏压的压痕，不能出现焊缝错位、搭焊、烧伤及伤⼝处⽑刺过⼤等缺陷。

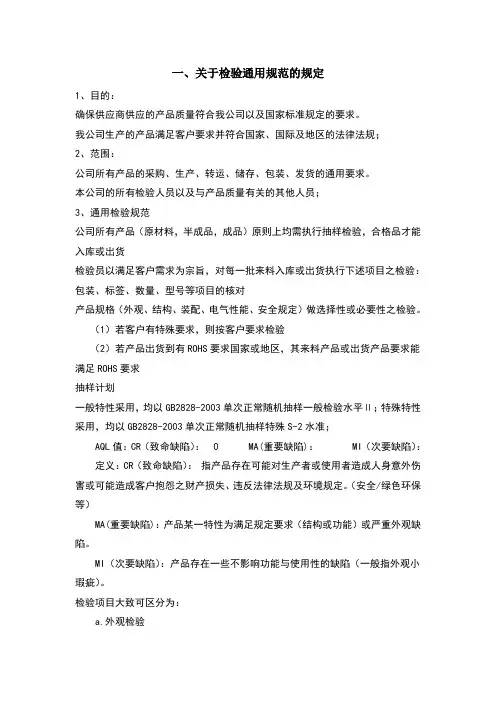

一、关于检验通用规范的规定1、目的：确保供应商供应的产品质量符合我公司以及国家标准规定的要求。
我公司生产的产品满足客户要求并符合国家、国际及地区的法律法规；2、范围：公司所有产品的采购、生产、转运、储存、包装、发货的通用要求。
本公司的所有检验人员以及与产品质量有关的其他人员；3、通用检验规范公司所有产品（原材料，半成品，成品）原则上均需执行抽样检验，合格品才能入库或出货检验员以满足客户需求为宗旨，对每一批来料入库或出货执行下述项目之检验：包装、标签、数量、型号等项目的核对产品规格（外观、结构、装配、电气性能、安全规定）做选择性或必要性之检验。
（1）若客户有特殊要求，则按客户要求检验（2）若产品出货到有ROHS要求国家或地区，其来料产品或出货产品要求能满足ROHS要求抽样计划一般特性采用，均以GB2828-2003单次正常随机抽样一般检验水平Ⅱ；特殊特性采用，均以GB2828-2003单次正常随机抽样特殊S-2水准；AQL值：CR（致命缺陷）： 0 MA(重要缺陷)： MI（次要缺陷）：定义：CR（致命缺陷）：指产品存在可能对生产者或使用者造成人身意外伤害或可能造成客户抱怨之财产损失、违反法律法规及环境规定。
（安全/绿色环保等）MA(重要缺陷)：产品某一特性为满足规定要求（结构或功能）或严重外观缺陷。
MI（次要缺陷）：产品存在一些不影响功能与使用性的缺陷（一般指外观小瑕疵）。
检验项目大致可区分为：a.外观检验b.尺寸、结构性检验c.电气特性检验d.化学特性检验e.物理特性检验检验方法大致可区分为：a.外观检验：一般用目视、手感、限度样本。
b.尺寸检验：如游标卡尺、量表。
c.结构性检验：如拉力计、扭力计。
d.特性检验：使用检测仪器或设备（如万用表、电容表、试剂、试验机等）。
检验分类：产品（原材料，半成品，成品）因供料厂商的品质信赖度，公司生产熟练度及物料的数量、单价、体积等区分为全检、抽检、免检。
全检：数量少，单价高；抽检：数量多，或经常性之物料；免检：数量多，单价低，或一般性补助或局限性之物料。
