TH2817 LCR数字电桥操作指导书

TH2817B数字电桥操作指导书1.目的为规范仪器使用操作，确保元器件的品质，延长仪器使用寿命，保障测试安全。

2.适用范围电感，电容，电阻参数测试操作。

频率范围：50Hz～100kHz 间共十个典型频率，测试信号电平: 0.1V、0.3V、1V 三种测试电平，恒定可选的源内阻：30Ω或100Ω。

3.仪器测试操作3.1仪器测试前准备工作3.1.1检查仪器供电电源是否为AC220±10V，50Hz/60HZ。

3.1.2仪器接通电源前应关掉电源开关。

3.1.3开启仪器预热20分钟。

3.2设置仪器3.2.1根据所要测试的元器件要求，对下述相关参数进行设置。

3.2.2根据测试元器件要求，按主参数键，仪器在支持的各参数间循环切换，或者先按主参数键后，再按▲、▼键仪器在Z，CS,CP,LS,LP,RS,RP各测试参数间循环切换。

按副参数键，仪器在支持的各参数间循环切换，或者先按主参数键后，再按▲、▼键仪器在θ°(角度)，θr（弧度），R，X，Q，D各测试参数间循环切换。

3.2.3按频率键，仪器在支持的各参数间循环切换，或者先按频率键后，再按▲、▼键仪器在支持的各频率（50Hz，60Hz，100Hz，120Hz，1kHz，10kHz，20kHzBZB，40kHz，50kHz，100kHz）间循环切换。

3.2.4按电平键，仪器在支持的各参数间循环切换，或者先按电平键后，再按▲、▼键切：仪器在支持的各电平（0.1V，0.3V，1V）间循环切换电平。

3.2.5按速度键，仪器在支持的各参数间循环切换，或者先按速度键后，再按▲、▼键切仪器在支持的快速（F），中速（M），慢速（S）间循环切换。

3.2.6按量程键后，再按▲或▼键，可手动选择量程。

量程可在自动（AUTO）和锁定（HOLD）状态间切换，一般选择自动（AUTO）模式，则同时进入量程保持状态。

3.2.7在测试页面，按上档键，屏幕左上角“SHIFT”点亮，按下设置键进入测量设置界面，在测量设置页，通过左右按键选择项目TRIG(触发方式)，再通过然后按【▲】或【▼】键，可选择“INT”，“MAN”或“EXT”这三种触发方式，一般将其设置为INT(内部)。

第一章概述感谢您购买和使用我公司产品，在您使用本仪器前首先请根据说明书最后一章“成套和保修”的事项进行确认，若有不符请尽快与我公司联系，以维护您的权益。

1.1 引言TH2817A型精密LCR数字电桥是一种高精度、高稳定性、宽测试范围的由十六位微处理器控制的阻抗测量仪器。

可以选择50Hz～100kHz之间的十六个典型测试频率，并可选择0.01V～2.00V之间以0.01V步进的测试信号电平，可以测量电感L、电容C、电阻R等多种参数。

本仪器功能强大、性能优越，并且采用液晶屏显示，显示明了，操作菜单化，快捷方便，能很好的适应生产现场快速检验的需要以及实验室高精确度高稳定度的测量需要，同时仪器所提供的HANDLER接口、IEEE488（选件）接口及RS232C接口为仪器使用于自动分选系统和计算机远程操作提供了条件。

仪器提供了多种可变的测试条件，典型的有：z测试频率: 纯正弦波50Hz、60Hz、100Hz、120Hz、200Hz、400Hz、500Hz、1kHz、2kHz、4kHz、5kHz、10kHz、20kHz、40kHz、50kHz、100kHz十六个典型频率；z测试信号电平: 从0.01V～2.00V以0.01V步进；z测试速度: 可以选择快速、中速、慢速三种速度，同时可进行1～255次可编程的平均次数来提高读数稳定性；z偏置电流: 可控制外部偏置电流源（如TH1773）进行偏流扫描叠加测试；z清“0”: 仪器可对测试端进行开路或短路的点频或扫频清“0”，将存在于仪器测试端的杂散电容和引线电阻消除以进一步提高测量精度；z测试信号监视: 实际施加于被测件上的测试信号也许由于被测阻抗与源阻抗之间的失配而与编程设置不一致，仪器可将施加于被测件上的电压与实际流过被测件上的电流在显示器上显示出来；z列表扫描: 可最多对4点频率或4点电压进行列表扫描，当与外部偏置电流源（如TH1773）连接并启动后，可进行4点偏流下的参数扫描测试。

使作业流程规范法，正确指导使用人员进行作业确保测试的准确性。

二、使用范围
公司所有来料的电阻、电容、电感。

测试频率：I(X)HZ,IKHZIOKHZ, 测试电压：0.3V
显示范围：L:0.01uH—9999H C:0.OlpF-99999Uf
R:0.01mΩ-99.99MΩ
三、使用步骤：
3.1插上电源，按下POWER电源开关键，电桥数字显示器有显示，电桥工作。

3.2开机预热30分钟后，用标准IKQ电阻检测电桥是否精确度在0.2机测试方法如下：
3.2.1按下“参数”键，调节使左边R灯亮。

4.2.2用两探测夹子夹住标准电阻两端，看阻值误差是否在0.2虬
3. 2.3探头无极性。

3.3根据被测物(电阻，电容，电感)调节“参数”至相应位置，电阻则调至R灯亮，电容则调至C灯亮，电
感则调至L灯亮。

3.4根据显示情况调节“频率”，使读数更精确。

3.5不允许被测物带电测试。

3.6测完后一切归位。

制定: 审核: 批准:。

制 定核对
审 核
核 准
版 本李宾
A

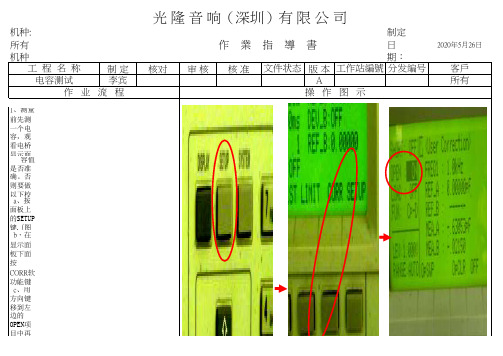

1、测量前先测一个电容，观看电桥显示面板上电 容值是否准确。

否则要做以下校正： a 、按面板上的SETUP键.(图1)
b、在显示面板下面按 CORR软功能键(图2) c 、用方向键移到左边的OPEN项目中再按下面软 功能键OpSWP(图3)，待校正（图4） d、校正完后再按右边DISLAY键返回到测试 主画面（图5）
2、调整后再测试一颗电容，确认电容值准确性。

3、测量电容时，不要使测试线打折或是转圈，不要 力拉扯。

1
1台
5NO 用量2611
37248
34NO 标记
516
2
編號：EE-QS-EE-39
仪器
工具变改记事
变更日期
变 更 记 录工程部品表
TH2817A电桥部品编号
部品名称
电容测试所有
作 业 流 程
操 作 图 示
光 隆 音 响（深圳）有 限 公 司
2016年3月29日
工 程 名 称文件状态工作站編號分发编号
客戶。

三、操作方法:１．准备:接通AC220V电源,按下POWER 键,电源指示灯亮,预热10分钟,即可进行正常测量(一).电感测试方法
四、注意事项：
LCR数字电桥操作指导书
仪器名称: LCR数字电桥文件编号:SOP-DY-07033001编写:李敏龙适用机型: 生产工艺: 审批：作成日期: 2009.10.10文件版本: B 一、目的:规范LCR电桥的操作，进而有效确保进料检验之质量二、适用范围:
公司生产所用电感、电阻、电容元件的进料检验均适用之
将参数设定为L档,然后选择测试频率,把被测电感用仪器测试夹夹住,3秒钟后读数显示器即显示所测电感的电感值.
２．测试电感和电阻时，将测试夹短路，按清零键；测试电容时，将测试夹开路后，按清零键
(二).电容测试方法
将参数设定为C档,然后选择测试频率,把被测电容用仪器测试夹夹住,3秒钟后读数显示器即显示所测电阻的电阻值.秒钟后读数显示器即显示所测电感的电容值.
(三).电阻测试方法
将参数设定为R档,然后选择测试频率,把被测电阻用仪器测试夹夹住,3
ROUSANTECH
ELECTRONICS
ROUSANTE 读数显示POWER 键量程指频率设参数设定
测试夹
参数显示清零
1.保持好工作区清洁.认真做好5S。

2.操作时必须佩带防静电手环和手套。

频率设定
清零。

目的:为了使实验仪器操作方法规范，确保实验结果正确，延长仪器使用寿命，特制定本作业指导书. 1.范围：本作业指导书适用该仪器的使用操作2.职责：工艺组: 负责仪器定期校验实验室：负责仪器设备保养，作业指导书编写.使用者：按照作业指导书使用仪器3.作业内容：3.1.仪器参数3.1.1.可测量参数:电感量 L、电容量 C、电阻 R、品质因素 Q、损耗角正切值 D.3.1.2.测量速度:快速8次/秒,慢速4次/秒, 低速2次/秒.3.1.3.测试信号电平 Vrms（有效值）：0.1V/0.3V/1.0V±10%;3.2.仪器面板914 153.3.功能键说明1.主参数指示: 指示当前测量主参数（L、C、R）2.参数显示:显示 L、C、R3.主参数单位:指示当前测量主参数单位（如 pF、nF、μF 等）.4.副参数显示:显示损耗 D 或品质因素 Q5.副参数指示:指示当前测量副参数（D、Q）6.等效键:设定仪器测量等效电路，一般选择串联等效电路.7.速度键: 快速8次/秒,慢速4次/秒, 低速2次/秒.8.清零键: 测电容时，测试夹具或测试电缆开路，按一下“清零”键，“开”灯亮，每次测试自动扣去底数；测电感、电阻时，测试夹具或测试电缆短路后，按“清零”键.9.锁定键:灯亮仪器处于锁定状态，仪器测试速度最高.10.接地端:用于被测元件之屏蔽地.标题：LCR数字电桥作业指导书11.频率键 : 设定加于被测元件上的测试信号频率是 100Hz，1kHz 或 10kHz.12.电平键:每按一下，选择一种测试电平，分别在（0.1、0.3、1.0）V三种电平中循环.13参数键:每按一下，选择一种主参数，分别在 L，C，R 三种参数中循环.14.电源开关:按下，电源接通；弹出，电源断开.15.测试信号端HD：电压激励高端；LD：电压激励低端；HS：电压取样高端；LS：电压取样低端.3.4.操作步骤：3.4.1.插上电源插头，将面板开关按至ON.开机后，仪器功能指示于上次设定状态,预热10分钟，待机内达到平衡后，进行正常测试.3.4.2.测试参数选择, 使用“参数”键选择L、C、R，单位如下：L：uH、mH、H（连带测试器件Q值）C：pF、nF、uF（连带测试器件D值）R：Ω、kΩ、MΩ（连带测器件间Q值）3.4.3.使用者应根据被测件的测试标准或使用要求按频率键、电压键，选择相应的测量频率、测试电压.可选择100Hz、1kHz、10kHz三个频率，1V、0.3V、0.1V三个电压.3.4.4.选择设置好测试参数、测试频率、激励电压后，用测试电缆夹头夹住被测器件引脚、焊盘.待显示屏参数值稳定后，读取并记录.3.4.5.清“0”功能3.4.5.1.通过清除存在于测量电缆或测量夹具上的杂散电抗来提高测试精度，这些电抗以串联或并联形式叠加在被测器件上，清“0”功能便是将这些参数测量出来，将其存储于仪器中，在元件测量时自动将其减掉，从而保证仪器测试的准确性.3.4.5.2.仪器清“0”包括两种清“0”校准，即短路清“0”和开路清“0”.测电容时，先将夹具或电缆开路，按方式键使“校测”灯亮；测电阻、电感时，用粗短裸体导线短路夹具或测试电缆，按方式键使“校测”灯亮.3.4.5.3.可同时存放三组不同的清“0”参数，即三种频率各一种，相互并不干扰，仪器在不同频率下其分布参数是不同的.因此，在一种频率下清“0”后转换至另一频率时需重新清“0”.若某种频率以前已清“0”，则无需再次进行.而掉电保护功能保证以前清“0”值在重新开机后仍然有效，若环境条件（如：温度、湿度、电磁场等）变化较大则应重新清“0”.3.4.6.等效功能3.4.6.1.实际电容、电感和电阻都不是理想的纯电阻或纯电抗元件，一般电阻和电抗成份同时存在，一个实际的阻抗元件均可用理想的电阻器和电抗器（理想电感和理想电容）的串联或并联形式来模拟.而串联和并联形式两者之间是可以从数学上相互转换的，但两者的结果是不同的.其不同主要取决于元件品质因素Q（或损耗因子D）.3.4.6.2.被测电容器的实际等效电路首先可以规格书或某些标准的规定得到，如果无法得到的话，可以用两个不同的测试频率下损耗因子的变化性来决定，若频率升高而损耗增加，则应选用串联等效电路;频率升高而损耗减小，则一应选用并联等效电路，并联方式D 与频率成反比.于电感来说，情况正好与电容相反.标题：LCR数字电桥作业指导书3.4.6.3.根据元件的最终使用情况来判定.用于信号耦合电容，则最好选择串联方式，LC 谐振则使用并联等效电路.3.4.6.4.没有更合适的信息，则可根据以下信息来决定：低阻抗元件（较大电容或较小电感）使用串联形式；高阻抗元件（较小电容或较大电感）使用并联形式.一般地，当|Zx|<10Ω，应选择串联等效形式；当|Zx|>10k Ω，应选择并联等效方式；当10 Ω<|Z|<10k Ω，根据实际情况选择合适的等效方式. 仪器开机时，初始化为“串联”.3.4.7.测量速度选择,所有仪器开机默认为中速测试，其测试精度和速度成反比，即速度越慢精度越高.但效率低，应根据实际情况选择合适的速度，一般选择中速，由面板上的速度按键来选择.3.4.8.电平选择,一般高测试电平用于常规的元件测试（电容、电阻和某些电感），低测试电平用于需低工作信号电平的器件（如半导体器件、电池内阻、电感和一般非线性阻抗元件）.对于某些器件来说，测试信号电平的改变将会使测量结果产生较大的变化，如一些电感性元件尤其如此.3.5.操作注意事项3.5.1.电源输入相线L，零线N应与仪器电源插头上标志的相线、零线相同.3.5.2.将测试夹具或测试电缆连接于本仪器前面板标志为HD、HS、LS、LD四个测试端.HD、HS对应一组，LD、LS对应一组.3.5.3.仪器应在技术指标规定的环境中工作，仪器特别是连接被测件的测试导线应远离强电磁场,以免对测量产生干扰.3.5.4.仪器测试完毕或排除故障需打开仪器时，应将电源开关置于OFF位置并拔下电源插头. 3.5.5.仪器测试夹具或测试电缆应保持清洁，以保证被测件接触良好，夹具簧片调整至适当的松紧程度.5、相关文件：6、使用表单：。
