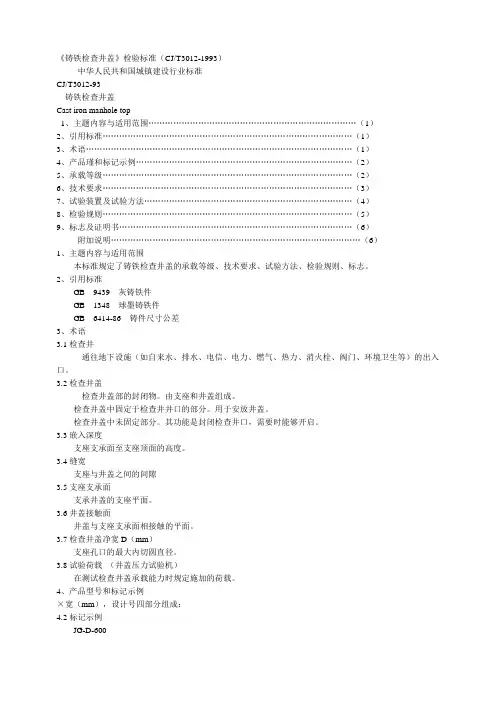

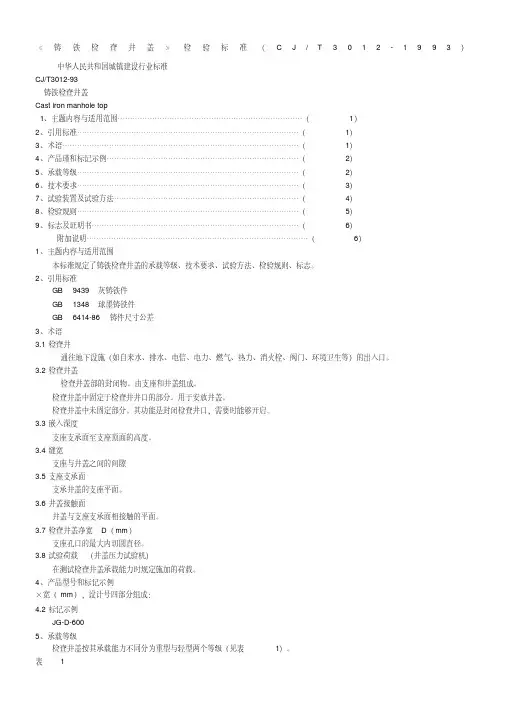

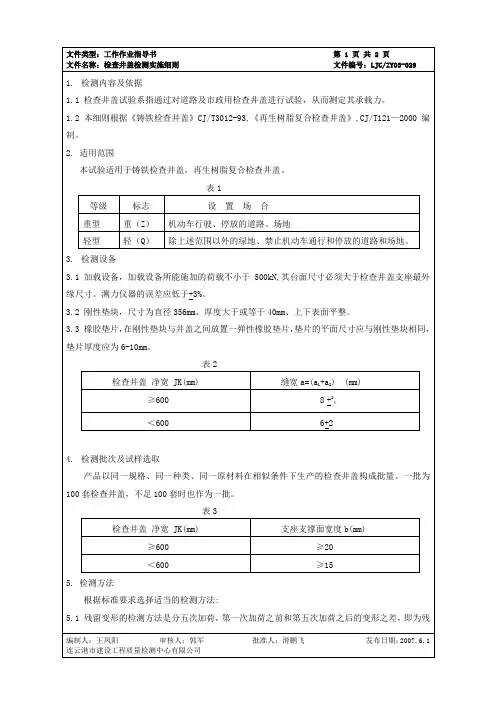

《铸铁检查井盖》检验标准（C J/T3012-1993）中华人民共和国城镇建设行业标准CJ/T3012-93铸铁检查井盖Cast iron manhole top1、主题内容与适用范围 (1)2、引用标准 (1)3、术语 (1)4、产品瑾和标记示例 (2)5、承载等级 (2)6、技术要求 (3)7、试验装置及试验方法 (4)8、检验规则 (5)9、标志及证明书 (6)附加说明 (6)1、主题内容与适用范围本标准规定了铸铁检查井盖的承载等级、技术要求、试验方法、检验规则、标志。
2、引用标准GB 9439 灰铸铁件GB 1348 球墨铸铁件GB 6414-86 铸件尺寸公差3、术语3.1检查井通往地下设施（如自来水、排水、电信、电力、燃气、热力、消火栓、阀门、环境卫生等）的出入口。
3.2检查井盖检查井盖部的封闭物。
由支座和井盖组成。
检查井盖中固定于检查井井口的部分。
用于安放井盖。
检查井盖中未固定部分。
其功能是封闭检查井口，需要时能够开启。
3.3嵌入深度支座支承面至支座顶面的高度。
3.4缝宽支座与井盖之间的间隙3.5支座支承面支承井盖的支座平面。
3.6井盖接触面井盖与支座支承面相接触的平面。
3.7检查井盖净宽D（mm）支座孔口的最大内切圆直径。
3.8试验荷载（井盖压力试验机）在测试检查井盖承载能力时规定施加的荷载。
4、产品型号和标记示例×宽（mm），设计号四部分组成：4.2标记示例JG-D-6005、承载等级检查井盖按其承载能力不同分为重型与轻型两个等级（见表1）。
表 1等级标志设置场合重型重（Z）机动车行驶、停放的道路、场地轻型轻（Q）除上述范围以外的绿地，禁止机动车通行和停放的道路、场地6、技术要求6.1原材料a灰口铸铁。
b球墨铸铁6.2检查井盖的形状宜为圆形，也可以是方形或矩形。
6.3井盖与支座间的缝宽应符合表2的要求。
表 2检查井盖净宽JK（mm）缝宽a=（a1+a2）（mm）≥600 8 +2 (-4)＜600 6 ±26.4支座支承面的宽度应符合表3的要求。
表3检查井盖净宽JK（mm）支座支承面宽度b（mm）≥600 ≥20＜600 ≥156.5井盖的嵌入深度。
重型检查井盖应不小于40mm，轻型检查井盖应不于30mm。
6.6井盖表面应有凸起高度应不小于3mm。
6.7井盖与支座表面应铸造平整、光滑。
不得有裂纹以及有影响检查井盖使用性能的冷隔、缩松等缺陷。
不得补焊。
6.8井盖与支座装配结构尺寸应符合GB6414的要求。
其公差等级应不低于GB6414-86 CT10的规定并保证井盖与支座互换性。
6.9井盖接触面与支座支承面应进行机加工，保证井盖与支座接触平稳。
6.10检查井盖的承载能力应符合表4的规定。
表4检查井盖等级试验荷载（kN）允许残留变形（mm）重型360 1/300?D轻型210 1/500?D6.11井盖与支座间宜采用镀锌链条联接或其它形式的锁定装置。
7试验装置及试验方法检查井盖应按成套产品（成套的井盖与支座）进行承载能力试验。
7.1试验荷载与允许残留变形应符合表4的规定。
7.2加载设备（井盖压力试验机）±3%。
a刚性垫块刚性垫块尺寸应为直径356mm、厚度等于或大于40mm、上下表面平整。
b橡胶垫片7.3试验程序以1-3kN/s速度加载，加载到2/3试验荷载，然后卸载。
此过程重复进行5次。
第一次加载前与第5次加载后的变形之差为残留变形，其值不允许超过表4中的规定。
8、检验规则产品检验分为出厂检验与型式检验。
8.1批量与抽样按批量采用随机抽样方法取样。
产品以同一规格、同一种类、同一原材料在相似条件下生产的检查井盖构成批量。
一批为100套检查井盖，不足100套进也作为一批。
8.2出厂检验2套重复本项试验。
如再有一套不符合要求，由该批检查井盖为不合格。
8.3型式检验a生产满1年；b新产品生产定型鉴定；c产品设计、生产工艺、使用材料变更；d出厂试验与上一次型式试验有较大差异；e停产后恢复生产；f国家质量监督机构提出进行型式试验g使用单位提出进行型式检验要求。
0套检查井盖逐套检查，如果有2套及以下不符合要求，则该批产品可视为合格。
有3套以上（含3套）不符合要求，则该批产品为不合格。
8.4型式检验不合格，该产品应立即停止生产。
采取措施后，须再次进行型式试验，合格后方能正式投入生产。
9、标志及证明书9.1标志a检查井盖专用符号标志；b所属承载等级标志（用“重”表示重型检查井盖，“轻”表示轻型检查井盖）；c用汉字标明制造厂名；d生产年份；“重”或“轻”）的标志。
9.2出厂证明书经检验合格产品应填写合格证书，其内容包括：a证明书编号；b制造厂名称；c产品承载等级；d生产质量检验结果；e承载能力试验结果；f制造厂检验部门及检验人员签章；g符合标准CJ/T3012-93。
9.3合格的井盖与支座必须有合格标记。
检测井盖推荐使用我司生产制造的－－井盖压力试验机产品名称：微机控制井盖压力试验机产品型号：JAW-1500,JAW-1000产品别称：井盖压力试验机,电脑控制井盖压力试验机所属分类：压力试验机产品简介：本机为井盖专用压力试验机，完全根据国标和欧洲标准而定制，其中两柱式井盖压力机出口到英国。
本机可以采用全压和取点压，测取各点抗压强度和变形量。
四柱式井盖压力机上压板用万向节头连接，方便做保载，恒压试验。
一、井盖压力试验机产品主要功能、特点1. 采用品牌微机，控制高精度液压伺服阀，驱动液压缸，可实现整个试验过程中试验参数的设定、数据自动采集、处理分析、显示及试验结果的打印,加载速度在一定范围内任意设定，可实现对加载速率、保持时间、循环加压进行控制；微机有断裂识别能力并自动停机功能。
其中：HT材料试样只做破坏试验；QT材料试样做循环、变形、破坏试验）并配有井盖试验机专用Windows中文软件，根据国家标准或客户提供的标准进行测量和判断井盖的性能参数，并对试验数据进行统计和处理，同时输出要求的试验报告.2. 该试验机适合承载力大于10kN、不大于1500 kN的试件试验.3. 符合国家GT/T2611《试验机通用技术条件》、国家计量检定规程JJG139《拉力、压力和万能试验机》标准。
4．方案描述【主机】采用立式双立柱结构，主体结构采用焊接结构，并进行实效处理，以保证整机的刚性。
液压缸上置于上横梁上，工作时活塞伸出下压试件，固定台面尺寸（宽X长）：1200x1400mm.压头采用优质合金结构钢淬火（HRC45～50）方式，保证其使用寿命。
以完成对井盖的压力检测。
【液压系统】液压原理如图一所示，为负载适应型进油节流调速系统。
油箱内的液压油通过电机带动高压油泵转动、产生压力油进入油路，经单向阀、10μ高压滤油器、试验机专用压差阀组等液压元器件，经伺服阀控制液压油进入油缸，推动加载油缸对试件施加试验力。
由计算机伺服控制系统发出控制信号到伺服阀，控制伺服阀的开口和方向，从而控制进入油缸的流量，实现对等速试验力、等速位移、试验力保持等参数的控制。
油箱采用全封闭式结构，可有效防止灰尘等杂物进入液压系统，从而提高液压系统的可靠性。
液压系统油泵采用进口直线共额内啮合高压齿轮泵，直线共额内啮合齿轮泵特点：在液压行业被喻为“永不磨损的油泵”，用于高、精、尖液压系统。
国际上几大着名公司把它作为品牌产品来开发和推广，以确保在液压行业的领先地位。
与叶片泵、柱塞泵相比，直线共额内啮合齿轮泵低噪音、无脉动、长寿命等卓越性能。
低噪音：直线共额内啮合齿轮泵其卓越特性为特殊齿轮设计，齿轮齿廊为直线，齿圈齿廓为直线共额线，工作时几乎没有困油区，即使在高速运转，音频仍平稳平和。
长寿命：直线共额内啮合齿轮泵其长寿命特性取决于耐磨性，内部机械表面及各功能零件之间有一层油膜保护层，几乎没有磨损，即使使用一般液压油，也不易磨损机件。
另外，采用双级加压承担压力差的原理，在增加工作压力的同时，也改善了泵工作条件，延长泵的使用寿命。
【测量显示控制系统】井盖压力试验机采用拉线式光电编码器采集试样的变形，高精度负荷传感器采集试样的试验力。
计算机屏幕显示试样的试验力、变形以及各类曲线等。
PC机全数字控制系统，由全数字伺服控制器和试验软件两部分组成。
其主要功能是管理控制系统的硬件资源、定义传感器、数字控制参数调整、设置保护，显示当前控制模式、液压和函数发生器状态以及传感器标定等功能，代表了控制系统发展的最高水平，实现了试验力、活塞位移和试验进程的闭环控制,具有等速应力、等速试验力、等速位移、试验力保持、位移保持等控制功能以及试验力，峰值、活塞位移、试验曲线的屏幕显示功能，可以按标准的要求完成试验的数据处理。
全鼠标输入操作和控制模式智能设置专家系统，实现了控制模式的任意设置和各种控制方式之间的平滑切换，使系统具有最大的灵活性，多通道参数的ASCII文件存储，用于试验过程的模拟再现和试验数据的再分析。
全数字程控放大器保证调零、换档全部由计算机自动进行。
软件系统充分发挥了计算机虚拟仪器的强劲功能。
【软件操作】①控制模式采用智能专家设置系统，用户可以根据自己的实际要求编制试验过程控制方式，自动完成试验。
②Windows2000/XP全中文界面，人机对话方式。
中英文软件、说明书，试验的全部操作均借助CRT，通过计算机键盘与鼠标完成，计算机屏幕显示试验扭矩T，扭转角度θ，各种试验曲线（力-时间曲线、力-变形曲线、变形-时间曲线等）试验机工作状态等。
③曲线坐标的大小可以根据实际的试验数据进行调整。
④输出打印各种试验报表格式（报表格式可以Excel或Word格式输出）。
⑤试验过程可以实现模拟再现。
★试验机可以实现连续加载和任何负荷下保持载荷两种功能。
试验过程中无冲击和震动，具有良好的读数稳定性。
★可以任意多条试验曲线叠加对比、输出打印。
★可以进行数字化调零和标定。
★试验数据采用数据库管理方式，便于查询和维护。
★软件系统的操作可以实现三级用户管理，安全、方便、快捷。
【安全保护系统】过载保护、过电流、过电压保护、超速保护等。
二．井盖压力试验机主要技术性能指标1、最大试验力：1500kN2、试验力测量范围:10-1500kN。
全程不分档3、试验力精度: 优于±1%4、试验力速度调节范围:0.5～10kN/S。
5、变形测量范围及精度: 0～250mm; 0.1mm6、活塞最大行程: 250mm7、压缩试验空间: 0～350mm8、上压头尺寸：Φ250mm9、下工作台尺寸（宽×长）：1200×1400mm10、保护功能：超过最大试验力2%～5%时自动停机。
11、功率：380V；2.2kW12、主机尺寸(长×宽×高): 1800×1200×2200mm13、释放压力速度不小于100kN/秒14、活塞行程在空载时无论前进，还是退出速度要相对较快，不小于5 mm/秒15、加压过程需电脑控制，同时也能手工控制，具备两方面功能。
