8、尺寸标注： 外部尺寸一般标注房间总体尺寸、净尺
寸、门窗洞、洞间墙尺寸。 内部尺寸直接标注在所示内容附近。主
要标注家具、固定设施等的大小尺寸及 定位尺寸。
尺寸单位均为mm。 另需标注各房间的面积。
室内设计工程图
室内设计工程图
§1 装饰设计平面图
9、标高： 一般取首层室内主要地面为标高零点，
并注写成±0.000，并以此为基准注写 各层标高。 仅装修某层某个房间，则以该楼面为标高 零点注写各处标高。 负标高前加‘-’号。正标高不加‘+’号。 标高数字以米（m）为单位。
室内设计工程图
室内设计工程图
§1 装饰设计平面图
10、定位轴线：确定建筑物主要承重构件 （墙、柱、梁）位置及标注尺寸的基线。
国标规定：
水平轴线：自左至右用 、 、 等编号，
细实线，直径8mm；
竖直轴线：自下而上用A、B、C等（I、
编号。
O、Z 除外）
室内设计工程图
室内设计工程图
§1 装饰设计平面图
室内设计工程图
§1 装饰设计平面图
7 、索引符号与详图符号： 在需画详图的部位应用索引符号注明详图
编号和详图所在图纸编号。 索引符号用一个细实线圆，直径10mm。
上半部数字为详图编号，下半部数字是详图 所在图纸编号。
详图符号是一粗实线圆，直径14mm。
室内设计工程图
室内设计工程图
室内设计工程图
指室内家具、陈设、绿化、室外水池、 装饰小品等。 家具与陈设按正投影原理绘制，一般只 画外轮廓，并用中实线绘，轮廓内的图 线用细实线。 实际画图时常调用设计中心已有图块。
室内设计工程图
§1 装饰设计平面图
楼地面平面图的图示内容： 4、地面：

室内设计施工图完整版ppt

室内设计施工图完整版ppt

1、顶棚平面图的主要内容
顶棚平面图主要表示墙、柱、门、窗洞口的位置；顶棚的造型， 包括浮雕、线角等；顶棚上的灯具、通风口、扬声器、烟感、喷淋 等设备的位置。
2、顶棚平面图的画法
凡是剖到的墙、柱的断面轮廓线用粗实线绘制；门、窗洞口的 位置用虚线绘制；天花造型、灯具设备等用中实线绘制；其余用细 实线绘制。
– 5、发光式：灯具藏在磨沙玻璃或彩色玻璃后，使大块天花发光均匀。
» 画图时一般用虚线画出灯具的位置及数量，并配剖面图。
– 6、构架式：模仿传统木结构的层顶檩条、横梁，追求朴实气息。
– 7、穹顶式：
– 8、雕刻式：低矮住宅中不适合吊顶，可用雕刻工艺灯盘或石膏装饰板 装饰顶部。同时可画雕刻的大样。
– 9、其它自由式：
2、立面图的画法
立面图的最外轮廓线用粗实线绘制，地坪线可用加粗线（粗于标 注粗度的1.4倍）绘制，装修构造的轮廓和陈设的外轮廓线用中实线绘 制，对材料和质地的表现宜用细实线绘制。
3、立面图的标注
纵向尺寸、横向尺寸和标高；材料的名称；详图索引符号；图名 和比例等 。
4、常用比例 室内立面图常用的
(a) 画墙柱的定位轴线
(b) 画墙厚、开门窗
(c) 加重、画细部 (d) 标注尺寸、图名及比例
46
二、室内设计顶棚平面图 顶棚平面图（又称天花图）的形成方法平
面图基本相同，不同之处是投射方向恰好相反 。 用假想的水平剖切面从窗台上方把房屋剖 开，移去下面的部分，向顶棚方向投射，即得 到顶棚平面图。
主视图 俯视图 左视图
右视图
从右向左投射 仰视图
从下向上投射 后视图
从后向前投射
六个基本投影面及其展开
仰视 主视

室内设计施工图完整版(PPT144页)

室内设计施工图完整版(PPT144页)
41
平面布置图表达内容有：
1、建筑主体结构 2、各功能空间的家具的形状和位置 3、厨房、卫生间的橱柜、操作台、洗手台、浴缸、坐便器等形状和位置 4、家电的形状、位置 5、隔断、绿化、装饰构件、装饰小品 6、标注建筑主体结构的开间和进深等尺寸、主要装修尺寸 7、装修要求等文字说明
• 3、平面图的标 注
• 在平面图中应 注写各个房间的 名称；房间开间、 进深以及主要空 间分隔物和固定 设备的尺寸；不 同地坪的标高； 立面指向符号；
平面布置图的画法步骤：
1、选比例、定图幅 2、画出建筑主体结构平面图 3、画出厨房设备、家具、卫生洁 具、电器设 备、隔断、装饰构件等的布置 4、标注尺寸、剖面符号、详图索 引符号、图例名称、文字说明 5、画出地面的拼花造型图案、绿 化等 6、描粗整理图线
室内设计施工图完整版(PPT144页)

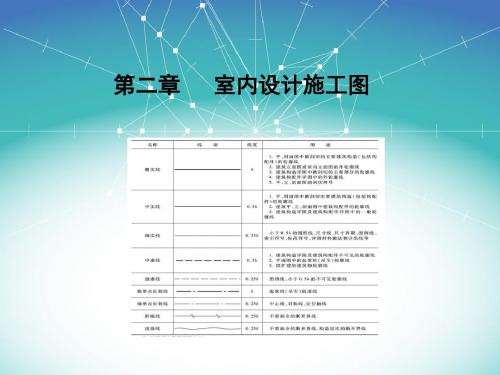

第二章 室内设计施工图
室内设计施工图完整版(PPT144页)
形体表达方法
• 沿用建筑工程制图形体表达方法 • 装饰设计制图较多使用平面图：
水 建筑平面图（依据）
镜
平 剖
装饰平面图
： 像
视
顶棚平面图
视
图
图 铺装平面图
详
平面索引图
图
的
室 内 墙 面
构 件 或立 面 图
•
常 用 灯 光 照 明 图 例
• 常用开关、插座图例
ቤተ መጻሕፍቲ ባይዱ
定位轴线及其编号
•
建筑施工图中的定位轴线是施工定位、放线的重要依
据。凡是承重墙、柱子等主要承重构件都应画上轴线来确
定其位置。
•
圆应用细实线绘制，直径为8～10mm。定位轴线应
用细单点长划线绘制。

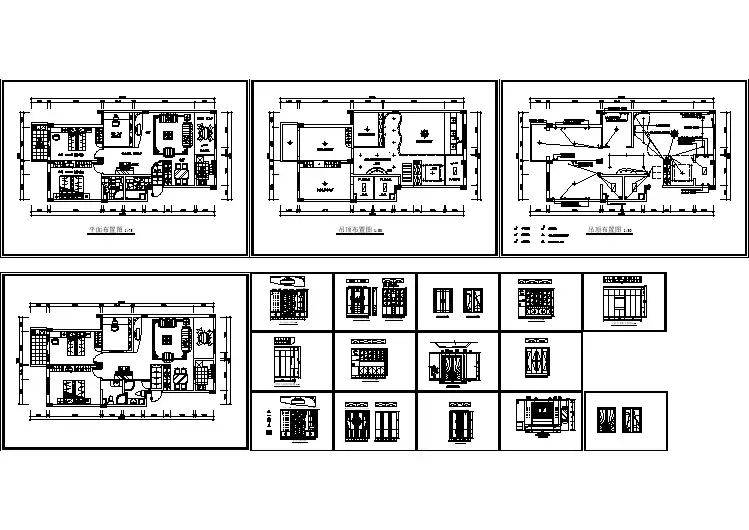

室内设计完整全套CAD施工图(80平)

室内设计完整全套CAD施工图(80平)
项目名称 装饰施工文件
设计说明（三）
-
2021.06
SM-03
公卫
干区
储物间
接待茶座
平面布置图
VIP间
休闲茶座
接待吧台
大厅
电动感应门
所有设计，图纸及说明之版权全属本公司所有。除非 得本公司书面同意，否则不得使用抄袭及复制。所有 尺寸需作实地检查复核，不可以图纸尺寸量度为准。 所有图纸以最后修改为准。
CM-01
施工图设计说明一
E01 DT1 ±0.000
WD 01
2800
CH
所有设计，图纸及说明之版权全属本公司所有。除非 得本公司书面同意，否则不得使用抄袭及复制。所有 尺寸需作实地检查复核，不可以图纸尺寸量度为准。 所有图纸以最后修改为准。
项目名称 装饰施工文件
设计说明（一）
-
2021.06
SM-01
所有设计，图纸及说明之版权全属本公司所有。除非 得本公司书面同意，否则不得使用抄袭及复制。所有 尺寸需作实地检查复核，不可以图纸尺寸量度为准。 所有图纸以最后修改为准。
PL-08
配电分布图
预留感应器电源
预留感应器电源
公卫
预留感应器电源
干区 预留镜前灯电源
预留墙面灯电源
预留墙面灯电源
VIP间
预留茶座底部灯电源
休闲茶座
储物间
预留柜子灯电源
预留墙面灯箱电源 预留墙面线条灯电源 预留柜子灯电源
预留发光logo电源 预留墙面灯箱电源
接待吧台
灯电源
照明配电箱（下口距地H=按实际情况） ELECTRIC BOX , AFF
1:40 2022.06
PL-09
公卫
干区

高层家居室内装修平面布置cad图纸

高层家居室内装修平面布置cad图纸
140014001536015360SONY2780728521001145601200728529201583427020012022515831180195063020015801500120250012056550801202440200430020016202300150040018005002502504007001001800500254072060067080600.000011080808002300150043318004342502504337001002300150040018005002502504007001002300150070010018004504504504501740230080400286041560041541560041580152024001007008040808402630154072080802101410141021084021016003001900154026307208080210400180025025050040025230010080160515501370主卧床背景立面图SCALE1:25大理石台面乳胶漆饰面乳胶漆饰面内陷2CM墙纸饰面客厅艺术电视柜立面图SCALE 1:25SONY乳胶漆饰面内置灯带内陷2CM文化石装饰红榉饰面内置灯带花樟饰面屋角线红榉饰面乳胶漆玄关鞋柜立面图SCALE 1:25内藏石英灯花樟饰面5厘工艺离缝内陷10CM(侧边藏灯)白木收边花樟饰面白木百页红榉饰面花樟饰面白木百页红榉饰面玄关鞋柜立面图SCALE 1:25餐厅配餐柜立面图SCALE1:25白木百页白木收边红榉饰面白木收边内藏石英灯白木收边红榉饰面8厘玻璃层板内置灯带5厘清玻内红榉饰面玄关鞋柜立面图SCALE 1:25主卧床背景立面图SCALE1:25大理石台面乳胶漆饰面乳胶漆饰面内陷2CM墙纸饰面客厅艺术电视柜立面图SCALE 1:25SONY

室内设计施工图完整版11

室内设计施工图完整版11

主视图 俯视图 左视图
右视图
从右向左投射 仰视图
从下向上投射 后视图
从后向前投射
六个基本投影面及其展开
仰视 主视
俯视
室内设计施工图的有关规定
1、比例
图线
图线分粗中细 三种规格，线 宽比为4：2： 1
图例
1）常用材料图例
装饰构造图例
常用卫生设备及水池图例
一、平面图
1、平面图的主要内容
平面图主要表示建筑的墙、柱、门、窗洞口的位置和门的 开启方式；隔断、屏风、帷幕等空间分隔物的位置和尺寸；表 示台阶、坡道、楼梯、电梯的形式及地坪标高的变化；表示卫 生洁具和其他固定设施的位置和形式；表示家具、陈设的形式 和位置等。
2、平面布置图
平面布置图通常是设 计过程中首先触及的内容， 空间的划分、功能的分区 是否合理关系到使用效果 和精神感受。
图样中的某一局部或某一构件和构件间的构造,由于比较小或较 复杂无法表达清楚时，通常放大单独绘制，称为详图，为便于查找和 对照阅读，通常用索引符号和详图符号表示基本图与详图的关系。
1）剖切位置线：
长度宜为6～10mm；投射方向线宜为4～6mm。应以粗实线绘制，不 应与其他图线相接触。按顺序由左至右、由下至上连续编排。需要转 折的剖切位置线，应在转角的外侧加注与该符号相同的编号。剖面符 号应标注在要表示的图样上。
详图的标志
标高符号
标高是标注建筑物高度的一种尺寸形式。标高符号应以直角等腰三角形表 示，用细实线绘制，一般以室内一层地坪高度为标高的相对零点位置，低于 该点时前面要标上负号，高于该点时不加任何符号。
需要注意的是：相对标高以米为单位，标注到小数点后三位。如标注位置 不够，也可按照下图所示：

室内设计施工图完整版146页PPT
