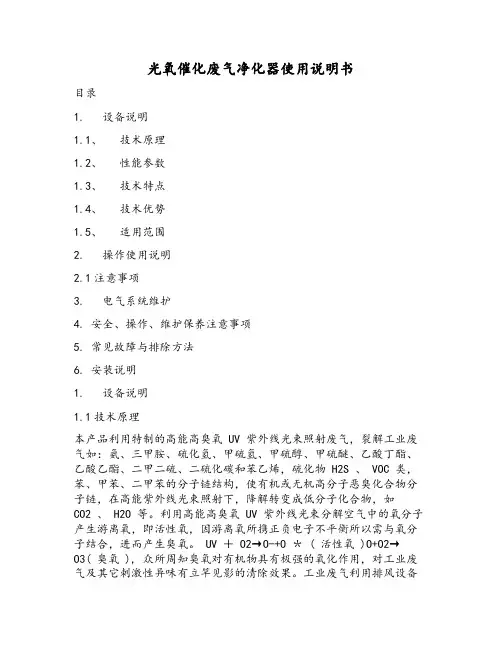

光氧催化废气净化器使用说明书目录1. 设备说明1.1、技术原理1.2、性能参数1.3、技术特点1.4、技术优势1.5、适用范围2. 操作使用说明2.1注意事项3. 电气系统维护4. 安全、操作、维护保养注意事项5. 常见故障与排除方法6. 安装说明1. 设备说明1.1技术原理本产品利用特制的高能高臭氧 UV 紫外线光束照射废气,裂解工业废气如:氨、三甲胺、硫化氢、甲硫氢、甲硫醇、甲硫醚、乙酸丁酯、乙酸乙酯、二甲二硫、二硫化碳和苯乙烯,硫化物 H2S 、 VOC 类,苯、甲苯、二甲苯的分子链结构,使有机或无机高分子恶臭化合物分子链,在高能紫外线光束照射下,降解转变成低分子化合物,如CO2 、 H2O 等。
利用高能高臭氧 UV 紫外线光束分解空气中的氧分子产生游离氧,即活性氧,因游离氧所携正负电子不平衡所以需与氧分子结合,进而产生臭氧。
UV + O2→O-+O * ( 活性氧 )O+O2→O3( 臭氧 ), 众所周知臭氧对有机物具有极强的氧化作用,对工业废气及其它刺激性异味有立竿见影的清除效果。
工业废气利用排风设备输入到本净化设备后,净化设备运用高能 UV 紫外线光束及臭氧对工业废气进行协同分解氧化反应,使工业废气物质其降解转化成低分子化合物、水和二氧化碳,再通过排风管道排出室外。
利用高能 UV 光束裂解工业废气中细菌的分子键,破坏细菌的核酸( DNA ),再通过臭氧进行氧化反应,彻底达到净化及杀灭细菌的目的.从净化空气效率考虑,我们选择了 -C 波段紫外线和臭氧发结合电晕电流较高化装置采用脉冲电晕放吸附技术相结合的原理对有害气体进行消除,其中-C 波段紫外线主要用来去除硫化氢、氨、苯、甲苯、二甲苯、甲醛、乙酸乙酯、乙烷、丙酮、尿烷、树脂、等气体的分解和裂变,是有机物变为无机化合物。
净化装置由初滤单元、 -C 波段紫外线装置,降解收集,臭氧发生器及过滤单元等设备和部件组成。
该装置采用五级净化方式,装置的工艺流程如图 1 所示。

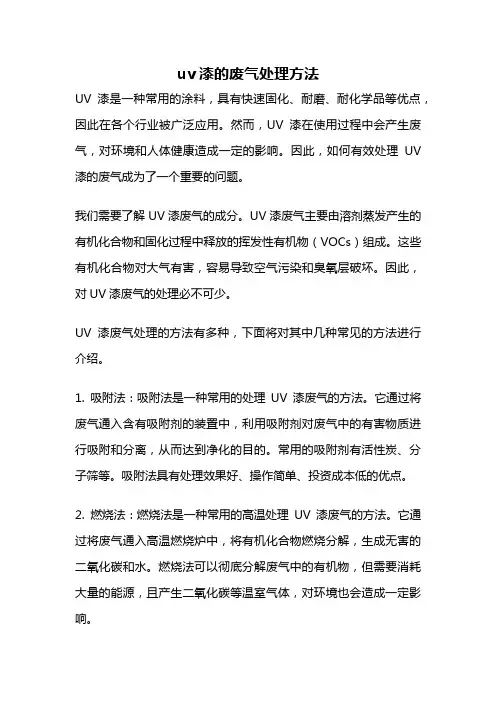

uv漆的废气处理方法UV漆是一种常用的涂料,具有快速固化、耐磨、耐化学品等优点,因此在各个行业被广泛应用。
然而,UV漆在使用过程中会产生废气,对环境和人体健康造成一定的影响。
因此,如何有效处理UV 漆的废气成为了一个重要的问题。
我们需要了解UV漆废气的成分。
UV漆废气主要由溶剂蒸发产生的有机化合物和固化过程中释放的挥发性有机物(VOCs)组成。
这些有机化合物对大气有害,容易导致空气污染和臭氧层破坏。
因此,对UV漆废气的处理必不可少。
UV漆废气处理的方法有多种,下面将对其中几种常见的方法进行介绍。
1. 吸附法:吸附法是一种常用的处理UV漆废气的方法。
它通过将废气通入含有吸附剂的装置中,利用吸附剂对废气中的有害物质进行吸附和分离,从而达到净化的目的。
常用的吸附剂有活性炭、分子筛等。
吸附法具有处理效果好、操作简单、投资成本低的优点。
2. 燃烧法:燃烧法是一种常用的高温处理UV漆废气的方法。
它通过将废气通入高温燃烧炉中,将有机化合物燃烧分解,生成无害的二氧化碳和水。
燃烧法可以彻底分解废气中的有机物,但需要消耗大量的能源,且产生二氧化碳等温室气体,对环境也会造成一定影响。
3. 催化氧化法:催化氧化法是一种将UV漆废气中的有机物氧化分解的方法。
它利用催化剂催化有机物与氧气反应,将有机物转化为无害的二氧化碳和水。
催化氧化法具有处理效果好、能耗低、无二次污染等优点,但催化剂的选择和催化剂的寿命对处理效果有较大影响。
4. 生物法:生物法是一种利用微生物对UV漆废气进行降解的方法。
通过将废气通入生物反应器中,利用微生物的代谢活动将有机物转化为无害的物质。
生物法具有处理效果好、能耗低、无二次污染的优点,但对微生物的种类和环境条件有一定要求。
除了以上几种方法,还有一些其他的处理UV漆废气的方法,如冷凝法、膜分离法等。
这些方法各有优缺点,选择合适的方法需要考虑废气成分、处理效果、经济性等因素。
在实际应用中,为了更好地处理UV漆废气,可以采取一些措施来降低废气的产生量。
有机废气(VOCs)活性炭吸附+催化燃烧+UV光解工艺原理概述:本进化装置是根据吸附(效率高)和催化燃烧(节能)两个基本原理设计的。
即吸附浓缩--催化燃烧法。
设二个吸附床可交替使用,一个催化燃烧室,先将有机废气用活性炭吸附,当快达到饱和时停止吸附操作,然后用热气流将有机物从活性炭上脱附下来使活性炭再生;脱附下来的有机物已被浓缩(浓度较原来提高几十倍)并送入催化燃烧室进行催化燃烧,预热到220℃,在催化剂上于250~300℃左右进行催化氧化,使其转化为无害的二氧化碳和水排出。
当有机废气浓度达到2000ppm以上时,有机废气在催化床可维持自燃,不用外加热,燃烧后的尾气一部分排出大气,大部分送往吸附床用于活性炭的脱附再生。
这样能满足燃烧和脱附所需的热能,达到节能的目的,再生后的活性炭可用于下次吸附。
工艺特点:原理先进、用材独特、性能稳定、操作简便、安全可靠、节能省力、无二次污染。
采用新型的活性炭吸附材料--蜂窝状活性炭,与粒状相比具有优越的动力性能。
极适合大风量下使用。
催化燃烧室采用陶瓷蜂窝体的贵金属催化剂,阻力小、活性高。
吸附有机废气的活性炭床,可用催化燃烧后的的废气进行脱附再生,脱附后的气体在送入催化燃烧室进行净化,运转费用低。
活性炭再生冷却:在再生过程中,如果活性炭床内温度超过150℃时,补冷风机和补冷阀门开启,当温度降到145℃时,补冷风机和补冷阀门关闭,使活性炭床内温度保持在150℃以下;在再生过程中,如果活性炭床内温度超过160℃时,活性炭吸附装置内的温度感应器启动,自动打开喷淋系统的电磁阀,喷淋系统开始工作,对活性炭进行冷却降温。
UV光解:高效去除恶臭气体、挥发性有机物VOC。
效率最高可达90%以上,无需添加任何物质,只需设置排风管道和排风动力,使工业废气通过本设备进行分解净化,无需添加任何物质参与化学反应。
可每天24小时连续工作,运行稳定可靠。
本设备无任何机械动作,无噪音,无需专人管理和维护,只需做定期检查。

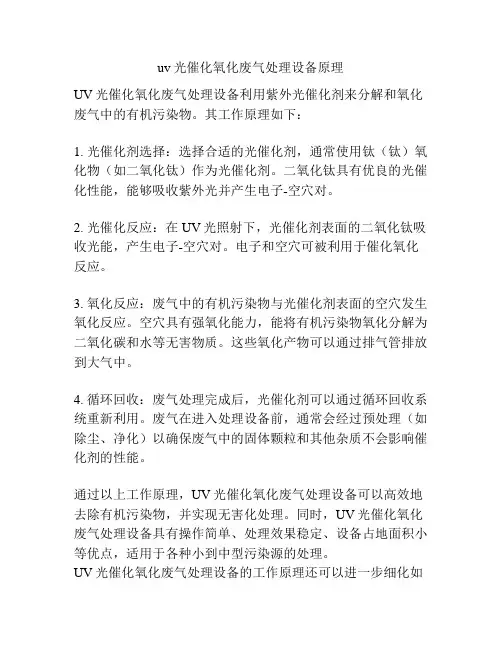

uv光催化氧化废气处理设备原理UV光催化氧化废气处理设备利用紫外光催化剂来分解和氧化废气中的有机污染物。
其工作原理如下:1. 光催化剂选择:选择合适的光催化剂,通常使用钛(钛)氧化物(如二氧化钛)作为光催化剂。
二氧化钛具有优良的光催化性能,能够吸收紫外光并产生电子-空穴对。
2. 光催化反应:在UV光照射下,光催化剂表面的二氧化钛吸收光能,产生电子-空穴对。
电子和空穴可被利用于催化氧化反应。
3. 氧化反应:废气中的有机污染物与光催化剂表面的空穴发生氧化反应。
空穴具有强氧化能力,能将有机污染物氧化分解为二氧化碳和水等无害物质。
这些氧化产物可以通过排气管排放到大气中。
4. 循环回收:废气处理完成后,光催化剂可以通过循环回收系统重新利用。
废气在进入处理设备前,通常会经过预处理(如除尘、净化)以确保废气中的固体颗粒和其他杂质不会影响催化剂的性能。
通过以上工作原理,UV光催化氧化废气处理设备可以高效地去除有机污染物,并实现无害化处理。
同时,UV光催化氧化废气处理设备具有操作简单、处理效果稳定、设备占地面积小等优点,适用于各种小到中型污染源的处理。
UV光催化氧化废气处理设备的工作原理还可以进一步细化如下:1. 光吸收:UV光催化设备通常利用紫外光源产生紫外光。
这些光线穿过废气处理设备中的反应室,被光催化剂吸收。
2. 光催化剂激发:光催化剂(如二氧化钛)吸收UV光的能量,激发内部电子跃迁,生成活跃的电子和正电荷空穴。
3. 氧化反应:废气中的有机污染物进入光催化剂表面,与空穴发生氧化反应。
空穴具有高度氧化活性,可以直接氧化有机污染物。
该氧化反应涉及活性氧自由基的生成和有机污染物分子的分解。
4. 混合与扩散:废气在光催化剂表面与活跃的电子和空穴接触的时间较短,因此通常需要采用混合与扩散的方式,以增加有机污染物在光催化剂表面的接触机会。
这可以通过设备的设计和操作来实现,如增加搅拌装置、增加催化剂的表面积等。
5. 产品生成:经过氧化反应后,有机污染物会分解为无害物质,如二氧化碳(CO2)和水(H2O)。

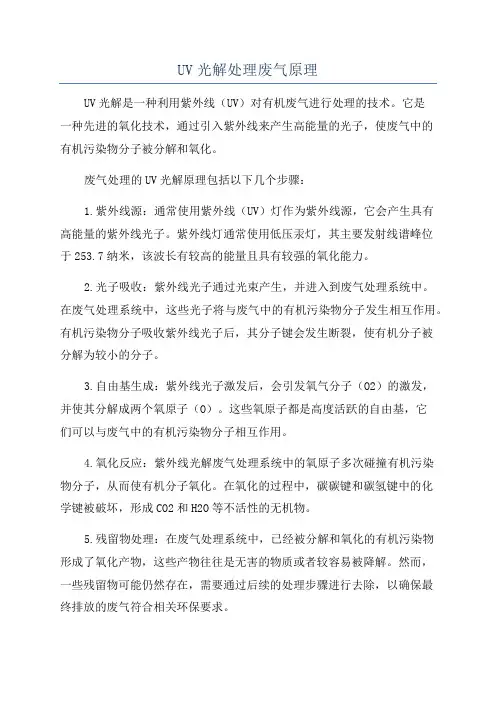

UV光解处理废气原理UV光解是一种利用紫外线(UV)对有机废气进行处理的技术。
它是一种先进的氧化技术,通过引入紫外线来产生高能量的光子,使废气中的有机污染物分子被分解和氧化。
废气处理的UV光解原理包括以下几个步骤:1.紫外线源:通常使用紫外线(UV)灯作为紫外线源,它会产生具有高能量的紫外线光子。
紫外线灯通常使用低压汞灯,其主要发射线谱峰位于253.7纳米,该波长有较高的能量且具有较强的氧化能力。
2.光子吸收:紫外线光子通过光束产生,并进入到废气处理系统中。
在废气处理系统中,这些光子将与废气中的有机污染物分子发生相互作用。
有机污染物分子吸收紫外线光子后,其分子键会发生断裂,使有机分子被分解为较小的分子。
3.自由基生成:紫外线光子激发后,会引发氧气分子(O2)的激发,并使其分解成两个氧原子(O)。
这些氧原子都是高度活跃的自由基,它们可以与废气中的有机污染物分子相互作用。
4.氧化反应:紫外线光解废气处理系统中的氧原子多次碰撞有机污染物分子,从而使有机分子氧化。
在氧化的过程中,碳碳键和碳氢键中的化学键被破坏,形成CO2和H2O等不活性的无机物。
5.残留物处理:在废气处理系统中,已经被分解和氧化的有机污染物形成了氧化产物,这些产物往往是无害的物质或者较容易被降解。
然而,一些残留物可能仍然存在,需要通过后续的处理步骤进行去除,以确保最终排放的废气符合相关环保要求。
UV光解废气处理技术的优势在于它是一种非接触式的处理方法,没有需处理物质接触传统催化剂的表面,因此可避免传统催化剂表面损坏和堵塞的问题。
此外,紫外线灯寿命较长,维护成本较低。
另外,这种技术适用于多种废气的处理,包括含有VOC(挥发性有机物)、有害气体和异味产生的废气。
然而,需要注意的是,UV光解废气处理技术对光强和传感器的选择要求较高,且辐射能量较高,操作需要精确控制,以防止光子的损失和废气的不均匀处理。
此外,一些废气成分对UV光解的效果可能不够理想,需要结合其他废气处理技术来实现更高效的处理效果。
uv光解废气净化器原理一、引言随着工业化进程的加快,各种废气排放量不断增加,给环境带来了极大的污染。
为了解决这一问题,人们研发出了各种净化器设备。
其中,UV光解废气净化器是一种比较新型的净化器设备,具有很好的净化效果和经济性。
二、UV光解废气净化器原理UV光解废气净化器是利用紫外线辐射对废气中有害物质进行分解和氧化的技术。
其主要原理是将废气通过UV光源区域,使得其中的有害物质被紫外线激发后分解为无害物质,并且在此过程中产生活性氧(如O3),进一步促进有害物质的分解和氧化反应。
三、UV光源1. 紫外线波长:UV-C波段(200-280nm)对于大多数有机物具有较好的分解作用。
2. 光源类型:低压汞灯(低压放电汞蒸汽灯)是当前使用最广泛的UV-C光源,其主要特点是紫外线强度高、寿命长、稳定性好。
3. 光源配置:为了提高光照强度和净化效果,通常采用多个紫外线灯管并联的方式,形成一个紫外线灯组。
四、UV光解反应1. 光解反应:紫外线激发有害物质分子中的化学键,使其分解为较小的分子或离子。
例如,VOCs(挥发性有机物)可被分解为CO2和H2O等无害物质。
2. 氧化反应:UV-C波段光能够将氧气分解为活性氧(如O3),这些活性氧可以与废气中的有害物质进行氧化反应。
例如,NOx(氮氧化物)可被氧化为NO2和HNO3等无害物质。
五、UV光解废气净化器工艺流程1. 进料口:将含有有害废气的空气通过进料口引入UV光源区域。
2. 紫外线灯组:含有低压汞灯的紫外线灯组能够产生UV-C波段紫外线,对废气中的有害物质进行分解和氧化反应。
3. 活性炭吸附层:为了去除废气中的异味和颗粒物等杂质,通常在UV光解废气净化器的出口处设置活性炭吸附层。
4. 出料口:经过UV光解和活性炭吸附处理后,空气中的有害物质得到有效去除,达到净化效果。
六、UV光解废气净化器的优势1. 高效:UV-C波段紫外线能够快速分解和氧化废气中的有害物质,具有较高的净化效率。
喷油废气治理工程(喷淋+紫外催化氧化+活性炭吸附工艺)技术方案二〇一七年九月目录方案总说明 (4)第一章概述 (5)1.1工程概况 (5)1.2拟采用方案 (6)第二章设计依据 (8)2.1采用主要的执行标准 (8)2.2废气净化目标及设计内容 (9)第三章技术方案详述 (10)3.1净化系统工艺简述 (10)3.2喷淋塔工作原理 (10)3.4UV光催化净化+活性炭装置工作原理 (11)3.5工艺流程 (14)第四章主要设备及参数 (16)4.1水喷淋塔 (16)4.2UV光催化+活性炭装置 (17)4.3离心风机 (17)第五章设备与材料表 (18)第六章运行费用 (20)第七章投资预算 (21)7.1工程预算 (21)方案总说明本方案有以下特点:1、采用水喷淋+干式过滤器+紫外催化氧化+活性炭吸附工艺,不仅解决了漆雾问题,更彻底解决了废气中的VOC成份,能满足现有地方环保标准。
循环水中投加除漆药剂及混凝剂,使循环水中的漆雾以浮渣脱除,水循环利用。
2、离心风机采用变频控制,能实时调整风机的转速,调节风量的大小,有效控制喷漆房内的压力,使喷漆房形成微负压,不仅能有效保证喷漆效果,更节约电能。
3、本方案完全能达到现有地方环保标准,确保了业主没有后顾之忧。
第一章概述1.1工程概况1.1.1废气的产生及其危害公司主要产品包含等各类注塑、五金精密部件。
生产车间有喷油生产线6条分别为底漆喷柜2套,面漆喷柜3套,中漆喷柜1套,采用固定抢自动喷油,喷柜长度4米。
根据三同时的要求,业主需对车间经水帘柜预处理后的喷油废气进行处理并达标排放。
喷油废气的主要污染成分为漆雾颗粒及苯、甲苯、二甲苯等挥发性有机物(VOCs)。
该类有机物若不经处理或处理不彻底排放到大气环境中,会使人食欲不振、头昏脑胀、恶心、呕吐,而且可直接对呼吸道、内分泌系统、循环系统及神经系统产生危害。
它们具有大气污染和有害气体污染的两重性。
根据三同时的要求,该废气需进行彻底治理达标后排放。

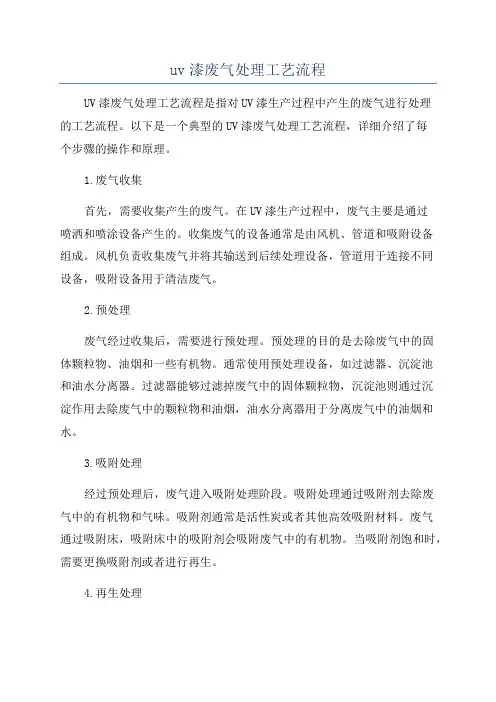

uv漆废气处理工艺流程UV漆废气处理工艺流程是指对UV漆生产过程中产生的废气进行处理的工艺流程。
以下是一个典型的UV漆废气处理工艺流程,详细介绍了每个步骤的操作和原理。
1.废气收集首先,需要收集产生的废气。
在UV漆生产过程中,废气主要是通过喷洒和喷涂设备产生的。
收集废气的设备通常是由风机、管道和吸附设备组成。
风机负责收集废气并将其输送到后续处理设备,管道用于连接不同设备,吸附设备用于清洁废气。
2.预处理废气经过收集后,需要进行预处理。
预处理的目的是去除废气中的固体颗粒物、油烟和一些有机物。
通常使用预处理设备,如过滤器、沉淀池和油水分离器。
过滤器能够过滤掉废气中的固体颗粒物,沉淀池则通过沉淀作用去除废气中的颗粒物和油烟,油水分离器用于分离废气中的油烟和水。
3.吸附处理经过预处理后,废气进入吸附处理阶段。
吸附处理通过吸附剂去除废气中的有机物和气味。
吸附剂通常是活性炭或者其他高效吸附材料。
废气通过吸附床,吸附床中的吸附剂会吸附废气中的有机物。
当吸附剂饱和时,需要更换吸附剂或者进行再生。
4.再生处理当吸附剂饱和时,需要进行再生处理。
再生处理的目的是从吸附剂中去除吸附的有机物,使吸附剂重新恢复吸附性能。
通常有两种再生方法:热解和蒸汽吹扫。
热解是将吸附床加热至高温,将吸附剂中的有机物分解和脱附;蒸汽吹扫则是通过蒸汽将吸附剂中的有机物蒸发出来。
再生处理后,吸附剂可以重新使用。
5.尾气处理再生处理后,产生的尾气还需进行进一步的处理。
尾气通常会通过气体处理设备进行脱硫和去除其他有害气体,以确保排放的废气达到环保要求。
常用的尾气处理设备包括吸收塔、冷凝器和脱硫设备。
吸收塔通过吸收剂去除尾气中的有害气体,冷凝器则通过冷却使气体中的水分凝结,脱硫设备用于去除尾气中的二氧化硫。
6.排放经过尾气处理后,废气可以达到环保排放标准,并且可以安全地排放到大气中。
排放过程需要遵守所有相关的环保法规和规章制度,确保废气不会对环境和人体健康造成任何损害。

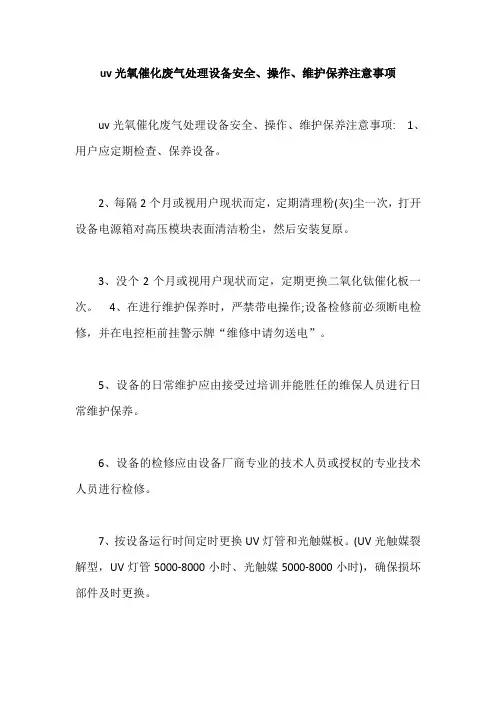

uv光氧催化废气处理设备安全、操作、维护保养注意事项uv光氧催化废气处理设备安全、操作、维护保养注意事项:1、用户应定期检查、保养设备。
2、每隔2个月或视用户现状而定,定期清理粉(灰)尘一次,打开设备电源箱对高压模块表面清洁粉尘,然后安装复原。
3、没个2个月或视用户现状而定,定期更换二氧化钛催化板一次。
4、在进行维护保养时,严禁带电操作;设备检修前必须断电检修,并在电控柜前挂警示牌“维修中请勿送电”。
5、设备的日常维护应由接受过培训并能胜任的维保人员进行日常维护保养。
6、设备的检修应由设备厂商专业的技术人员或授权的专业技术人员进行检修。
7、按设备运行时间定时更换UV灯管和光触媒板。
(UV光触媒裂解型,UV灯管5000-8000小时、光触媒5000-8000小时),确保损坏部件及时更换。
8、应指定专人进行产品的维护保养,维护保养按本公司按本工地说明书进行;9、光氧净化器里面的UV紫外线灯管开启时,不要直视,若要观察灯管使用情况请购买相关防护眼镜;10、要确保传输的过程顺利。
进入光解废气净化器的管段应该光滑,并且要有一段直管,确保废气进入设备的时候能够形成稳定的恒流,使用的传输管道最好是用金属软管连接,以确保产生最小的震动效果。
11、应该在风机的前段装设风量控制装置,采用风机变频器或者空气控制阀来调节风量,因为想让光氧废气净化器的处理优势发挥到最大,进入设备的风量应该是稳定的,而且风量要平稳过渡,如果风量时大时小,不仅废气处理效果不佳,而且对除臭设备也会造成一定的影响。
12、要确保留出设备的检修以及维护空间。
设备应该在顶部装设防雨措施,设备长时间的运转肯定会有损坏,如果不留出检修的空间,到时候就得把设备全部拆开,而这个工作量还是比较大的。
13、净化器通过法兰与排风风管连接,所有连接应密封、防止漏风。
14、净化器可室内、外安装,净化器室外安装请在机器上方安装防雨装置以增加机器的使用寿命。
15、净化器电源应接地,净化器水平安装于风管及排风风机之间。
UV 光氧催化净化设施操作规程一、净化装置说明:UV 光氧催化喷淋是一种废气净化设备,是将光氧催化和活性炭吸附有机结合在一起,既能利用光氧催化将废气中的有机废气反应生产小分子无毒的物质,又能利用活性炭吸附作用,将少量的未被反应的有机废气和光氧催化产生的有异味的臭氧进行吸附净化。
同时利用特制的高能高臭氧 UV 紫外线光束照射恶臭气体,裂解恶臭气体如:氨、三甲胺、硫化氢、甲硫氢、甲硫醇、甲硫醚、二甲二硫、二硫化碳和苯乙烯,硫化物、voCs 类、苯、甲苯的分子键,使呈游离状态的污染物分子与臭氧氧化结合成小分子无害或低害的化合物,如二氧化碳、水等。
二、操作说明:1、使用前检查整个管道系统,防止系统存在漏风现象。
清除净化器工作范围内可能存在的容易被吸入的杂物。
检查风机皮带松紧度是否正常,电器电控显示是否正常,一切正常后准备开机。
2、打开配电箱,接通电源,电源指示灯亮,显示正常。
即可启动净化器设备对应开关,净化器进入净化工作状态。
3、打开风机开关,启动喷淋水泵,启动光氧开关,电压值在 380V,频率 30-50HZ。
4、运行结束后,关闭光氧开关,关闭水泵喷淋开关、关闭风机开关,电压在 OV 位置。
注意事项:1、运行过程中,设备出现故障,按紧急停止按钮,及时维修处理。
2、操作人员积极做好清洁工作,注意电器线路漏电和设备的清理。
3、注意风机的运转情况,各部位处于良好状态。
检查风机是噪音、震动等不正常现象。
4、滤筒是极容易着火的易燃化学纸,禁止有易燃易爆物品靠近设备,禁止有水进入。
保养项目:1、检查活性炭运行情况,定期更换。
活性炭箱里面的活性炭必须填放充实不得有缝隙,使用期间活性炭(蜂窝网)不得堵塞,活性炭(蜂窝块)不允许有烂块正常使用时间为500小时或三个月为更换期,在此更换条件内,如果出现活性(炭蜂窝块)堵塞或烂块,必须及时更换并做好活性炭更换记录、更换活性炭数量和质量(总重量)、活性炭转运记录。
2、检查设备卫生,及时除污,除尘。

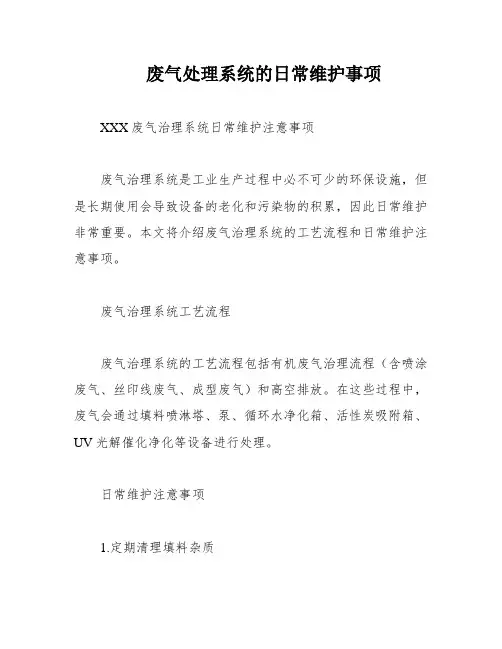

废气处理系统的日常维护事项XXX废气治理系统日常维护注意事项废气治理系统是工业生产过程中必不可少的环保设施,但是长期使用会导致设备的老化和污染物的积累,因此日常维护非常重要。
本文将介绍废气治理系统的工艺流程和日常维护注意事项。
废气治理系统工艺流程废气治理系统的工艺流程包括有机废气治理流程(含喷涂废气、丝印线废气、成型废气)和高空排放。
在这些过程中,废气会通过填料喷淋塔、泵、循环水净化箱、活性炭吸附箱、UV光解催化净化等设备进行处理。
日常维护注意事项1.定期清理填料杂质由于废气中的污染物会粘附在填料球上,影响通风效果,因此需要定期清洗或更换填料球。
一般情况下,清洗或更换周期为15天。
2.定期清渣及换水水喷淋塔的循环水箱中会积聚沉淀物和杂质,影响循环水的效果,因此需要定期清渣和换水。
一般情况下,清渣周期为每天一次,换水周期为7天一次。
3.定期检查过滤网并更换UV光解催化净化器的前面有过滤网,废气的杂质较多,一定时间后会造成过滤网堵塞,影响通风效果。
因此需要定期检查过滤网的堵塞情况,并更换过滤棉。
一般情况下,检查周期为15天一次。
4.活性炭定期更换活性炭吸附罐中的活性炭经一段时间运行后会出现饱和,必须更换新的活性炭。
活性炭的厚度不需太厚,以达到通风顺畅的效果。
一般情况下,更换周期为每个季度一次。
5.电气控制操作所有设备的开动和关停均由作业人员控制。
在开始工作时,先开动循环水泵约5分钟,然后开动抽风机。
在下班时则先关停抽风机约5分钟后,再关停循环水泵,以达到冲洗填料球的目的。
在正常运行时出现保护开关跳闸时,先检查系统有无阻塞现象、风机有无缺油、局部堵塞,同时检查电压是否过高或过低。
应设置专职电工经常对电气电路作例行检修。
6.关掉UV净化器的电源在维护时,需关掉UV净化器的电源,以免紫外线直接照射。
以上是废气治理系统日常维护的注意事项,希望能对相关人员提供帮助。
离心风机需要定期维护,最好能定期停止工作以延长电机的使用寿命。
二级废气处理喷淋塔原理(一)二级废气处理喷淋塔的工作原理1. 引言二级废气处理喷淋塔是一种常用的废气处理设备,主要用于去除工厂排放废气中的污染物。
本文将从浅入深,详细解释二级废气处理喷淋塔的工作原理。
2. 废气处理过程废气处理过程可以分为两个阶段:物理吸收和化学吸收。
物理吸收物理吸收是指废气中的污染物通过接触和扩散与喷淋液发生传质过程,并从气相转移到液相中。
喷淋塔内部设置许多喷嘴,通过喷嘴将喷淋液以雾化方式均匀喷洒在塔内。
废气与喷淋液的接触面积增大,从而促进了污染物与喷淋液的吸收和传质。
废气经过物理吸收后,其中的大颗粒污染物将被吸附到喷淋液中。
化学吸收化学吸收是指废气中的可溶性气体和小颗粒污染物通过反应与喷淋液发生化学转化,并转移到液相中。
喷淋液通常由稀酸或稀碱组成,具有一定的酸碱性。
废气中的气体和小颗粒污染物与喷淋液中的酸碱溶液发生反应,形成水溶性化合物。
这些化合物可溶于喷淋液,从而实现了对废气中污染物的有效去除。
3. 喷淋塔的结构与工作原理喷淋塔的结构通常包括塔体、进气口、出气口、喷嘴和液池等部分。
塔体塔体是喷淋塔的主体部分,通常由耐腐蚀材料制成。
塔体内部设置有多层填料,用于增加喷淋液与废气的接触面积,提高吸收效果。
进气口和出气口进气口用于将废气引入喷淋塔内,而出气口则用于排放经处理后的废气。
进气口和出气口的位置和数量会影响废气在喷淋塔中的流动方式和处理效果。
喷嘴喷嘴是喷淋塔的关键部件之一,用于将喷淋液均匀喷洒在塔内。
喷嘴设计合理与否直接影响到喷淋液的分布均匀性和吸收效果的好坏。
液池液池是喷淋塔内部用于存储喷淋液的区域。
液池通常设置在喷淋塔底部,并与循环泵相连。
喷淋液在喷淋塔中循环使用,以提高处理效率。
4. 应用和优缺点应用二级废气处理喷淋塔广泛应用于各类工厂和生产设备的废气处理中。
它可以有效去除废气中的污染物,净化排放的废气,符合环保要求。
优点•喷淋塔处理效果好,能有效去除废气中的污染物。
uv光解除臭设备用途UV光解除臭设备是一种利用紫外线与光触媒(通常是二氧化钛)反应原理进行空气净化和除臭的高科技环保设备。
它集合了现代光学、化学、物理学以及环境科学等多学科的理论和技术,为解决室内空气污染、工业废气处理以及公共场所的异味问题提供了一种有效且环保的手段。
一、UV光解除臭设备的工作原理UV光解除臭设备的工作原理主要基于光催化氧化反应(Photocatalytic Oxidation, PCO)。
当特定波段的紫外线(通常是UV-A或UV-C)照射在光触媒表面时,光触媒被激活,产生电子-空穴对。
这些电子-空穴对具有很强的氧化还原能力,能够与吸附在光触媒表面的水分子和氧气反应生成具有强氧化性的羟基自由基(·OH)和超氧阴离子自由基(·O₂⁻)。
这些自由基能够无选择性地氧化分解空气中的有机污染物(如VOCs、细菌、病毒等)和部分无机污染物(如硫化物、氨气等),最终将其转化为无害的二氧化碳、水和其他小分子物质。
二、UV光解除臭设备的应用领域家居空气净化随着人们对室内空气质量要求的提高,UV光解除臭设备在家庭空气净化领域得到了广泛应用。
它可以有效去除室内装修材料释放的甲醛、苯等有害挥发性有机物,以及宠物、烟草、烹饪等产生的异味和细菌,提供一个更加健康舒适的居住环境。
工业废气处理在工业生产过程中,会产生大量含有有毒有害物质的废气。
UV光解除臭设备能够对这些废气进行高效处理,降低其对环境和人体的危害。
例如,在印刷、涂装、化工等行业,UV光解除臭设备可以去除废气中的挥发性有机物(VOCs)和恶臭气体,满足环保排放标准。
公共场所空气净化在公共场所如医院、学校、商场、车站等,由于人流量大、空气流通性差,容易滋生各种细菌和病毒,并产生不良气味。
UV光解除臭设备可以高效杀灭空气中的细菌、病毒等微生物,并去除异味,保障公共场所的空气质量和人们的健康。
餐饮业油烟净化餐饮业油烟中含有大量有害物质,对环境和人体健康构成威胁。
UV光解处理废气的原理及效率UV光解处理废气是一种基于紫外线辐射的氧化技术,可以有效地降解和去除废气中的有机污染物和其他有害物质。
其原理是利用特定波长范围内的紫外线(通常为254nm)能够激活废气中的氧分子,产生高度活性的氧自由基和臭氧。
这些活性氧物种具有强氧化能力,可以与废气中的有害物质发生化学反应,将其分解为无害的物质。
对废气进行UV光解处理的一般步骤如下:1.废气进入反应器:废气首先通过一系列的净化设备,如过滤器和吸附剂,去除颗粒物和其他杂质。
然后,废气被引导进入光解反应器中。
2.UV光源激发:在光解反应器中,废气暴露在紫外线光源下。
紫外线光源通常使用低压汞灯或氙灯,产生紫外线辐射。
3.光解反应:废气中的有机物质吸收紫外线辐射后,激活氧分子生成自由基。
这些活性氧物种与有机物质发生氧化反应,将其分解成较小的无害生成物,如水和二氧化碳。
4.后处理:经过光解反应后,废气可能会含有一些无害但仍然存在的气体。
为了进一步净化废气,可以将其通过吸附剂、催化剂或其他二次处理方法进行处理,并进一步去除残余的有害物质。
UV光解处理废气的效率取决于多个因素,包括光源功率、反应器设计、气体流速和成分、废气处理时间等。
光源功率较高可以提供更多的紫外线辐射,从而增加活性氧物种的产生量,提高处理效率。
反应器设计应保证废气与紫外线的充分接触,并使光解反应可持续进行。
气体流速的控制旨在确保废气停留足够的时间在反应器中,以便光解反应达到充分。
废气的成分和浓度也会影响光解处理的效率。
一般来说,废气中的有机物质浓度较高,光解处理效果会更好。
另外,废气中的水汽含量也会影响光解反应,因为水对紫外线的吸收能力较强。
如果废气中含有过多的水汽,可能会降低紫外线辐射的利用效率。
总体来说,UV光解处理废气是一种高效、环保的废气处理技术。
它具有广泛的适用性,可以处理各种类型的废气,如挥发性有机物、臭气、甲醛等。
然而,UV光解处理废气还存在一些局限性,如高能耗、处理效率受废气成分和水汽浓度影响等。
目前工厂企业里边常用的废气处理环保设备有:UV光氧催化设备、脉冲布袋除尘器、滤筒除尘器、旋流塔、旋风除尘器、气旋柜、纳米袋式废气处理设备、喷淋塔、RTO蓄热燃烧设备、电离高温聚能净化技术、RCO催化燃烧设备、直燃式废弃焚烧炉(TO)、低温等离子设备、活性炭吸附装置、活性炭吸附脱附技术、沸石浓缩及焚烧、化学洗喷淋塔等。
其中,催化燃烧设备是目前一种常见的有机废气治理技术,它主要是利用有机物质在不同温度下饱和度不同,通过降低或提高系统压力,把处于蒸汽环境中的有机物通过冷凝方式提取出来,冷凝提取后,有机废气可得到较高净化,废气中的VOC有机物被回收利用,而将有害物质处理掉。
这种处理方式虽然简单易操作,但是面对冶炼行业或者其它炮竹等高危物体排放出的废气,所含的VOC并不是很高,一般的冷凝技术难以将之分离出。
需要投入更大的成本和其它先进的冷凝物质帮助其回收。
因此,这种处理技术具有一定的局限性,不适合浓度低、大面积的VOC废气处理。
以上虽然介绍了这么多处理设备,但是在选择的时候,企业用户还是需要根据自己的实际需求进行有效的判断和选择。
河南誉满鑫环保科技有限公司是一家集废气处理、粉尘治理、废水处理、噪音治理工程设备的研发、生产、安装、售后服务为一体的综合型环保污染治理高科技企业,可针对客户的不同需求,设计出让客户满意的环境治理方案,至今已为数百家企业解决了环保污染问题。
喷涂废气净化项目技术方案编制单位:委托单位:项目编号:编制时间:目录一:公司简介 (2)二、工程概况 (2)2.1项目概况 (2)2.2 设计依据 (2)2.3设计范围 (2)2.4 目标任务 (3)2.5 执行标准 (3)三、方案综述 (3)3.1工艺概述 (3)3.2收集方式 (4)3.3光催化氧化简介 (4)3.4活性炭简介 (7)3.5漆雾过滤器简介: (8)3.6安全防护 (8)3.7维护费用 (9)四、安装调试工程及售后服务 (9)五、相关工程客户表 ................................................................. 错误!未定义书签。
六、设备照片 (12)一:公司简介二、工程概况2.1项目概况废气产生来源:生产过程挥发废气成分:苯、甲苯、二甲苯2.2 设计依据1. 贵方提供的相关资料及参数;2. 《中华人民共和国环境保护法》;3. 《工业企业设计卫生标准》GBZ1-2002;4. 《工作场所有害因素职业接触界限》GBZ2-2002;5. 《大气污染物综合排放标准》GB13271-2001;6. 《工业企业厂界噪声标准》GB12348-90;7. 《低压配电设计规范》GB50054-95;8. 《公共建筑节能设计标准》GB50189-2005;9. 《现场设备工业管道焊接施工及验收规范》GB50236-98;10.《工业机械电器设备通用技术条件》GB/T5226.1-1996;11. 国家和地方有关环境保护法律和法规。
2.3设计范围1. 方案工艺流程的选择和设计及技术要求治理目标;2. 废气处理设备的制造、安装与设备的选型,规格,型号,参数等;3. 工程设备的运输、安装、调试及操作人员的培训;4. 废气治理设备间连接的管路、电器、自动化控控的设计与安装及调试; 2.4 目标任务1.废气治理后达标排放;2.确保作业现场环境美观,空气清新,打造健康生产理念;3.确保废气治理系统持续稳定运行,操作简便,设备完好率高,故障率低;4.确保整体设计优化、合理、简洁、美观;5.确保能耗低、物耗少;运行费用少,管理成本低。
注塑废气处理的六种方法塑料加工的废气处理方法,注塑机在注塑加热过程中产生有机废气,其主要成分为粉尘颗粒物、非甲烷总烃类等有害物质。
该废气有刺激性气味、略含毒性,对人体健康有较大的危害。
无组织排放的苯乙烯、甲苯、有机废气等会对环境造成严重污染,对人体健康也会造成很大损害,所以塑料厂生产线废气不得不慎重处理。
目前,在对注塑废气处理方法主要有活性炭吸附法、燃烧法、光氧催化法、等离子法、UV光解法、喷淋循环净化等。
(1)活性炭吸附法活性炭吸附是目前较为广泛使用的回收技术,其原理是利用吸附剂(粒状活性炭和活性炭纤维)的多孔结构,将废气中的VOC捕获。
将含VOC的有机废气通过活性炭床,其中的VOC被吸附剂吸附,废气得到净化,而排入大气。
当炭吸附达到饱和后,对饱和的炭床进行脱附再生;通入水蒸汽加热炭层,VOC被吹脱放出,并与水蒸汽形成蒸汽混合物,一起离开炭吸附床,用冷凝器冷却蒸汽混合物,使蒸汽冷凝为液体。
若VOC为水溶性的,则用精馏将液体混合物提纯;若为水不溶性,则用沉析器直接回收VOC。
因涂料中所用的“三苯”与水互不相溶,故可以直接回收。
炭吸附技术主要用于废气中组分比较简单、有机物回收利用价值较高的情况,其废气处理设备的尺寸和费用正比于气体中VOC的数量,却相对独立于废气流量;因此,炭吸附床更倾向于稀的大气量物流,一般用于VOC浓度小于5000PPM的情况。
适于喷漆、印刷和粘合剂等温度不高,湿度不大,排气量较大的场合,尤其对含卤化物的净化回收更为有效。
(2)燃烧法燃烧包括直接燃烧和催化燃烧,在国外较为成熟应用也较为广泛,适合处理高浓度、小风量的VOCs,对整个技术的安全性与气密性要求较高。
处理大风量、低浓度的VOCs时需要有相关的浓缩技术对其进行前处理。
工作原理:高温燃烧,就是将废气中的有机成分在高温条件下进行燃烧处理生成二氧化碳和水。
而催化燃烧则是在其中燃烧时借助催化剂的作用,降低反应所需的温度,让废气再室温下即可燃烧生成二氧化碳和水。
废气处理技术方案编制单位:委托单位:项目编号:编制时间: 2015-07-27目录一、公司简介 (1)二、项目概况 (1)项目基本情况 (1)废气成份 (1)设计依据 (1)设计范围 (2)目标任务 (2)执行标准 (2)三、方案设计 (3)设计工艺 (3)废气收集 (3)风量设计及浓度分析 (3)干式过滤器 (4)UV光催化氧化装置 (4)低温等离子净化装置.......................................................... 错误!未定义书签。
四、效果图及公共工程(仅供参考) (6)效果图 (6)公用工程及运行成本 (6) (6) (6) (7)主要设备清单 (7)五、施工方案 (7)施工部署 (7)现场准备 (7)施工现场组织机构 (7)施工进度 (8)项目施工管理目标 (9)六、双方责任 (9)七、安装调试工程及售后服务 (10)八、相关工程客户表 (10)九、相关行业工程照片: (11)一、公司简介二、项目概况项目基本情况随着国家对环保工作的不断提高,环保保护标准的更加严格,以及人民对环保的不断重视,贵司决心对生产车间废气进行处理,以改善公司生产环境、解决污染物排放问题。
废气排放情况如下:本工程所需处理的废气主要来自喷漆车间产生的无组织排放有机废气。
废气的主要成分主要为非甲烷总烃、三苯类废气,废气浓度不详。
根据贵司的实际情况,结合贵公司提供的资料,设计处理方案,解决污染问题。
废气成份油漆有成膜物质、颜料、助剂、溶剂、稀释剂组成,其中前三种一般是固体,不挥发。
挥发的主要为溶剂与稀释剂,其主要成分为苯系物以及非甲烷总烃类挥发性有机废气。
因此本工程所需治理的污染物主要成分为:颗粒、非甲烷总烃、苯系物等。
设计依据1. 《工作场所有害因素职业接触界限》GBZ2-20022. 《大气污染物综合排放标准》GB16297-19963. 《恶臭污染物排放标准》 GB14554-934. 《采暖通风与空气调节设计规范》GB50019-20035. 《公共建筑节能设计标准》GB50189-20056. 《工业企业设计卫生标准》GBZ1-20027. 《工业企业厂界噪声标准》GB12348-908. 《低压配电设计规范》GB50054-959. 《简明通风设计手册》中国建筑工业出版社设计范围1. 方案工艺流程的选择和设计及技术要求治理目标;2. 环境治理设备的制造、安装与设备的选型;规格,型号,参数等;3. 工程设备的运输、安装、调试及操作人员的培训;4. 系统管路、电器、自控的设计与安装及调试;5. 工程整套系统风量,风速,能耗,管道走向及工程总投资。
目标任务1.废气治理后达标排放;2.确保作业现场环境美观,空气清新,打造健康生产理念;3.确保废气烟尘净化系统持续稳定运行,操作简便,设备完好率高,故障率低;4.确保整体设计优化、合理、简洁、美观;5.确保能耗低、物耗少;运行费用少,管理成本低。
执行标准排放标准:净化后废气排放浓度及排放速率达到《大气污染物排放标准》标准如下恶臭排放标准执行《恶臭污染物排放标准》(GB14554-93),标准值见下表三、方案设计设计工艺根据贵司现场情况废气处理工艺选择如下:工艺流程如下:流程说明:经前工序收集的有机废气进入水洗塔,除去前工序剩余的颗粒物后,进入干式过滤器,进一步去除水雾及剩余颗粒,无尘废气进入UV光催化氧化设备,通过具有一定能量的光照射,光敏半导体材料即被光激发出电子-空穴对,吸附在光敏半导体表面的溶解氧、水及污染物分子接受光生电子或空穴,从而发生一系列的氧化还原反应,使污染物降解为二氧化碳和水等物质。
未完全裂解的小分子有机物及臭氧分子进入活性炭反应阶段,气固相开始接触,有机分子与臭氧在活性炭的细孔中继续氧化反应,最终达到彻底降解的目的,(在外加电场的作用下,介质放电产生大量携能电子轰击污染物分子,使其电离、解离和激发,然后便引发一系列复杂的物理、化学反应,使复杂的大分子污染物转变为简单小分子安全物质,从而使污染物降解为二氧化碳和水等物质。
)洁净的气体在风机的引力下由烟囱排入大气中。
废气收集根据贵司提供的资料,收集部分由贵司负责,我司只需提供处理设备及风机。
风量设计及浓度分析:根据贵提供的资料,两个喷漆房的尺寸分别为5*6*4及6*6*4,喷漆时,外界空气在送风机作用下由进风口经初级过滤网过滤后进入室体顶部静压室内,静压室内的空气经中效过滤顶棉均压过滤后均匀充斥于整个喷漆室内,并在工件周围形成风幕,这时喷漆室内风速可达s以上,喷漆时形成的不会在操作者呼吸带处停留,而是随气流迅速下降,此时喷漆室内有害气体浓度远低于国家《工厂企业设计卫生标准》(GBZ1-2010)中车间空气中有害物质最高允许浓度,接着在排风机的作用下,气流通过排风过滤系统流向排风道,经环保处理装置排出。
计算两喷漆房风量分别为5*6**3600=32400m3/h及6*7**3600=45360m3/h,,分别选取一套35000m3/h及一套45000m3/h的处理系统。
每天消耗油漆30 kg,固化剂15kg,稀释剂10kg,每天按8h计算,则挥发性VOC(按稀释剂挥发量100%计算)平均排放速率为:10/8=h,由于非连续性喷涂,喷漆浓度不详。
干式过滤器干式过滤器能较完全地去除粉尘、,从丝网除沫器带出的少量水汽也可截除。
它的原理是通过材料纤维改变颗粒的惯性力方向从而将其从废气中分离出来,材料逐渐加密的多重纤维经增加撞击率,提高过滤效率。
干式过滤器内填纤维材料,过滤时能有效通过不同过滤材料组合,利用材料空间容纳,达到更高的过滤效率是干式材料的特有性能,这一点是水洗式无法比拟的。
干式过滤材料使变成松散粉尘状,材料饱和后可经过拍打、抖落重复使用多次,降低使用成本,过滤材料纤维表面经过阻燃处理,不会同聚集而有着火危险,所有设备无须水泵,无须防腐,设备构造简单,投资少。
干式过滤器优点:(1)干式净化,无需水,无二次污染,环保节能。
(2)净化效率高,净化效率高达99%。
(3)设备运行阻力低。
(4)设备结构简单,维修保养方便。
(5)阻燃、安全,使用寿命长,可多次重复使用。
UV光催化氧化装置技术参数:型号:LB-UV-35000功率:12 kW材质:SUS304数量:1 台型号:LB-UV-45000功率:15 kW材质:SUS304数量:1 台工作原理:本产品利用高能高臭氧UV紫外线光束分解空气中的氧分子产生游离氧,即活性氧,因游离氧所携正负电子不平衡所以需与氧分子结合,进而生成臭氧;UV+O2→O-+O*(活性氧)O+O2→O3(臭氧),臭氧与呈游离状态污染物质原子聚合,生成新的、无害或低害物质,如CO2、H2O等。
同时在污染体系中投加一定量的光敏半导体材料,结合一定量的光辐射,使光敏半导体在光的照射下激发产生电子-空穴对,吸附在半导体上的溶解氧、水分子等与电子-空穴作用,产生·HO等氧化性极强的自由基,再通过与污染物之间的羟基加和、取代、电子转移等式污染物全部或接近全部氧化。
作用过程:刺激性气味气体利用排风设备输入到UV光解净化设备后,净化设备运用高能UV紫外线光束及臭氧对恶臭气体进行协同裂解、氧化反应,使恶臭气体物质其降解转化成低分子化合物、水和二氧化碳,再通过排风管道排出室外。
产品特点:本产品利用特制的高能高臭氧UV紫外线光束照射恶臭气体物质分子键,裂解刺激性臭味气体物质如:氨、三甲胺、硫化氢、甲硫氢、甲硫醇、甲硫醚、二甲二硫、二硫化碳和苯乙烯,硫化物H2S、VOC类,苯、甲苯、二甲苯的分子键,在半导体催化剂的作用下,使呈游离状态的污染物原子与臭氧氧化聚合成小分子无害或低害物质,如CO2、H2O等。
利用高能UV光束裂解恶臭气体中细菌的分子键,破坏细菌的核酸(DNA),再通过臭氧,在半导体催化剂的作用下,进行催化氧化反应,彻底达到脱臭及杀灭细菌的目的。
产品性能:高效除恶臭:能高效去除挥发性有机物(VOC)、无机物、硫化氢、氨气、硫醇类等主要污染物,以及各种恶臭味,脱臭效率高,脱臭效果大大超过国家1993年颁布的恶臭污染物排放标准(GB14554-93)。
适应性强:可适应高浓度,大气量,不同恶臭气体物质的脱臭净化处理,可每天24小时连续工作,运行稳定可靠。
运行成本低:本设备无任何机械动作,无噪音,无需专人管理和日常维护,只需作定期检查,本设备能耗低,设备风阻低,可节约大量排风动力能耗。
无需温湿度处理:恶臭气体无需进行特殊的预处理,如加温、加湿等,设备工作环境温度在摄氏-30°-95°之间,湿度在40%-98%之间均可正常工作。
设备占地面积小,自重轻:适合于布置紧凑、场地狭小等特殊条件。
优质进口材料制造:防火、防腐蚀性能高,性能稳定,使用寿命长。
环保高科技产品:采用国际上最先进技术理念,通过专家及我公司工程技术人员长期反复的试验,开发研制出的,具有完全自主知识产权的高科技环保净化产品,可彻底分解恶臭气体中有毒有害物质,并能达到完美的脱臭效果,经分解后的恶臭气体,可完全达到无害化排放,绝不产生二次污染,同时达到高效消毒杀菌的作用。
紫外灯管:日光灯、节能灯灯管采用的是普通玻璃,紫外线不能透出来,被荧光粉吸收后发出可见光,而紫外光灯管则用透紫外玻璃或石英玻璃生产。
紫外线穿过玻管壁投射出来。
紫外线灯作为光催化氧化的光能提供体,光催化剂纳米粒子在一定波长的紫外光线照射下才能受激发生成电子——空穴对,空穴分解催化剂,减少了整个光催化氧化过程臭氧排放量,不会因为产生臭氧而带来新的环境问题。
光催化剂自70年代初发现二氧化钛电极具有光照下分解水的功能以来,有关二氧化钛半导体光催化剂的研究成为环境领域的一个热点。
用半导体光催化分解毒性有机物有两个优点:第一,适当选择催化剂,可以利用太阳能处理毒物,节约能源;第二,一些半导体的光生空穴具有很强的氧化能力,能彻底降解绝大多数有机物质,而且能将它们最后分解为二氧化碳、水和无机物,避免了用化学方法处理带来的二次污染。
四、效果图及公共工程(仅供参考)效果图公用工程及运行成本公用工程条件运行成本表废气处理运行费用备注:低温等离子净化装置设置多组控制,可根据车间浓度的不同加以调节,故实际运行功率按80%计算。
单台设备阻力损失≤100Pa。
工程界限废气处理系统废气:废气处理设备的制造、安装与设备的选型,规格,型号,参数由我方提供。
公用工程条件电:需方将电源接入到供方提供的电气柜的总电源处。
设备基础:乙方提供设备基础布置图,需方需在设备进场前将基础制作完成。
主要设备清单五、施工方案施工部署根据本工程实际情况,我公司将本工程列为重点工程项目,认真学习有关规范规定,严格按照施工规程操作。
