聚合物熔融和溶解

《高分子科学概论》习题及参考答案聚合物结构与性能的基本理论1、高分子链有哪三种不同的几何形态？分别各举一例线型（HDPE）、支链型（LDPE）和交联型（硫化橡胶、固化的环氧树脂）。

2、比较高分子与小分子在相对分子质量及其分布上的差异小分子的相对分子质量一般在1000以下，高分子的相对分子质量一般在104~106；小分子有确定的相对分子质量，高分子的相对分子质量具有多分散性，是由一系列相对分子质量不等的同系物组成的混合物，通常用平均相对分子质量和分散系数来表示。

3、什么是聚集态结构？按有序性不同，高分子的聚集态结构主要分为哪三种？典型的结晶性（或非结晶性）聚合物有哪些（至少6例）？什么是高分子合金？高分子链与链之间的排列或堆砌结构。

按有序性不同，高分子的聚集态结构主要分为晶态、非晶态和取向态。

典型的结晶性聚合物有：聚乙烯、聚丙烯、聚对苯二甲酸丁二酯、聚甲醛、尼龙6、尼龙66、聚四氟乙烯等。

由两种或两种以上聚合物混合在一起得到的多组分聚合物体系，称共混聚合物，又称“高分子合金”。

4、聚合物的主要性能包括哪些方面的性能？（至少六种）表征聚合物力学性能和电学的指标主要有哪些？力学性能、电性能、热性能、耐化学介质性、耐老化性、加工性能、溶液性质、燃烧性质等。

表征力学性能的指标主要有：拉伸强度、断裂伸长率、弹性模量、硬度、冲击强度等。

表征电学性能的指标主要有：介电常数、介电损耗、介电强度、表面电阻、体积电阻率。

5、什么是玻璃化（转变）温度？什么是熔融指数？玻璃化温度：是非晶态聚合物的玻璃态与高弹态之间的热转变温度，是链段运动状态由冻结到解冻的转变温度。

室温下用作塑料的聚合物，其玻璃化温度高于室温；玻璃化温度是塑料使用的上限温度。

室温下用作橡胶的聚合物，其玻璃化温度低于室温，玻璃化温度是其使用的下限温度。

熔融指数：在一定温度下，熔融状态的聚合物在一定负荷下，十分钟内从规定直径和长度的标准毛细管中流出的重量（克数），单位g/10min。

构象：具有一定组成和构型的高分子链通过单键的内旋转而形成的分子中的原子在空间的排列 柔性：高分子链中单键内旋的能力； 高分子链改变构象的能力； 高分子链中链段的运动能力； 高分子链自由状态下的卷曲程度。

链段：两个可旋转单键之间的一段链，称为链段 影响柔性因素：1支链长，柔性降低;交联度增加，柔顺性减低。

2一般分子链越长，构象数越多，链的柔顺性越好。

3分子间作用力越大，聚合物分子链所表现出的柔顺性越小。

分子链的规整性好，结晶，从而分子链表现不出柔性。

控制球晶大小的方法： 1控制形成速度；2采用共聚方法，破坏链的均一性和规整性，生成较小的球晶； 3外加成核剂，可获得小甚至微小的球晶。

聚合物的结晶形态：1单晶：稀溶液，慢降温，螺旋生长2球晶：浓溶液或熔体冷却3树枝状晶：溶液中析出，低温或浓度大，分子量大时析出； 4纤维状晶：存在流动场，分子量伸展，并沿流动方向平行排列； 5串晶：溶液低温，边结晶边搅拌； 6柱晶：熔体在应力作用下冷却结晶；7伸直链晶：高压下融融结晶，或熔体结晶加压热处理。

结晶的必要条件：1内因： 化学结构及几何结构的规整性； 2外因：一定的温度、时间。

结晶速度的影响因素：1温度——最大结晶温度：低温有利于晶核形成和稳定，高温有利于晶体生长；2压力、溶剂、杂质：压力、应力加速结晶，小分子溶剂诱导结晶； 3分子量：M 小结晶速度块，M 大结晶速度慢；熔融热焓∆H m ：与分子间作用力强弱有关。

作用力强，∆H m 高 熔融熵∆S m ：与分子间链柔顺性有关。

分子链越刚，∆S m 小 聚合物的熔点和熔限和结晶形成的温度T c 有一定的关系：结晶温度Tc 低(< Tm )，分子链活动能力低，结晶所得晶体不完善，从而熔限宽，熔点低；结晶温度Tc 高(~ Tm )，分子链活动力强，结晶所得晶体更加完善，从而熔限窄，熔点高。

取向：在外力作用下，分子链沿外力方向平行排列。

聚合物的取向现象包括分子链、链段的取向以及结晶聚合物的晶片等沿特定方向的择优排列。

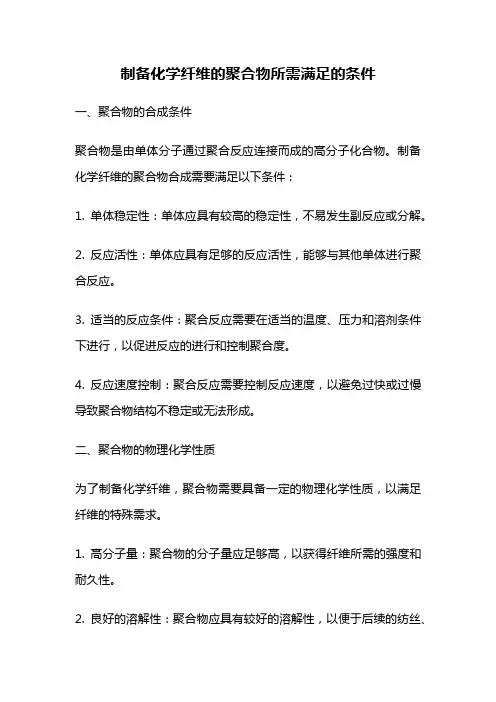

制备化学纤维的聚合物所需满足的条件一、聚合物的合成条件聚合物是由单体分子通过聚合反应连接而成的高分子化合物。

制备化学纤维的聚合物合成需要满足以下条件：1. 单体稳定性：单体应具有较高的稳定性，不易发生副反应或分解。

2. 反应活性：单体应具有足够的反应活性，能够与其他单体进行聚合反应。

3. 适当的反应条件：聚合反应需要在适当的温度、压力和溶剂条件下进行，以促进反应的进行和控制聚合度。

4. 反应速度控制：聚合反应需要控制反应速度，以避免过快或过慢导致聚合物结构不稳定或无法形成。

二、聚合物的物理化学性质为了制备化学纤维，聚合物需要具备一定的物理化学性质，以满足纤维的特殊需求。

1. 高分子量：聚合物的分子量应足够高，以获得纤维所需的强度和耐久性。

2. 良好的溶解性：聚合物应具有较好的溶解性，以便于后续的纺丝、纺织等加工过程。

3. 熔融性：某些聚合物需要具备熔融性，以便于熔融纺丝等加工过程。

4. 弹性和延展性：聚合物需要具备一定的弹性和延展性，以获得纤维的柔软性和可拉伸性。

5. 抗化学腐蚀性：聚合物应具有一定的抗化学腐蚀性，以保证纤维在不同环境下的稳定性和耐用性。

三、聚合反应的控制条件聚合反应的控制条件对于制备化学纤维的质量和性能具有重要影响。

1. 温度控制：聚合反应需要在适当的温度范围内进行，过高或过低的温度都会影响聚合物的形成和性能。

2. 压力控制：某些聚合反应需要在一定的压力条件下进行，以控制反应速率和聚合度。

3. 催化剂选择：根据不同的聚合反应类型，选择适当的催化剂可以提高反应速率和聚合物的产率。

4. 溶剂选择：聚合反应需要在适当的溶剂条件下进行，溶剂的选择会影响反应速率和聚合物的形态。

5. 氧气排除：聚合反应需要在无氧条件下进行，以避免氧气对聚合物的干扰和副反应的发生。

四、聚合物的后处理条件在合成聚合物之后，还需要进行一系列的后处理步骤，以获得最终的化学纤维。

1. 洗涤和纯化：合成的聚合物需要进行洗涤和纯化处理，以去除反应中产生的杂质和未反应的单体。

聚合物熔融指数的测定资料聚合物熔融指数的测定熔融指数（Melt Flow Index，MFI）是聚合物材料的一个重要参数，它反映了聚合物在熔融状态下的流动性。

熔融指数的测定对于聚合物生产、加工和使用具有重要的指导意义。

本文将介绍熔融指数的测定原理、实验方法、影响因素和结果分析。

一、测定原理熔融指数是通过测量聚合物在指定温度和压力下，10分钟内从毛细管流出物料的重量。

毛细管下端连接一个装有石棉纤维的过滤器，以防止粒料冲出。

测定时，先将毛细管加热到指定温度，在一定的压力下使聚合物熔融，然后用规定的力量把物料挤出毛细管。

从流出物料的重量可以知道聚合物的熔融状况和流动性。

二、实验方法1.按照规定的方法将聚合物样品切成小片或粒状。

2.将毛细管加热到指定温度（例如：PE为190℃，PP为230℃），保持一定时间，使聚合物完全熔融。

3.在毛细管下端连接一个过滤器，以防粒料冲出。

4.在规定的时间（例如：10分钟）内，通过毛细管流出物料的重量即为熔融指数。

三、影响因素1.温度：温度对熔融指数有较大影响。

温度升高，分子运动加剧，熔融指数增大。

因此，在测定熔融指数时，要严格控制温度。

2.压力：在一定温度下，压力对熔融指数也有一定影响。

压力增大，物料流出速度加快，熔融指数增大。

但是，过高的压力可能导致物料分解。

因此，要合理选择压力。

3.料筒内物料量：料筒内物料量对熔融指数有一定影响。

物料量过多，可能会导致物料受热不均；物料量过少，则可能使物料过早地到达过滤器，导致测量不准确。

4.过滤器：过滤器的状态对熔融指数的测量结果有很大影响。

如果过滤器堵塞或阻力过大，会导致物料流出速度减慢，从而影响测量结果。

因此，在实验前要对过滤器进行检查和清洗。

四、结果分析熔融指数是表征聚合物熔体流动性能的重要参数，它反映了聚合物在加工过程中的流动性和塑化程度。

一般来说，熔融指数越高，聚合物的流动性越好，越容易加工；熔融指数越低，聚合物的流动性越差，加工难度越大。

pmma熔融指数PMMA熔融指数是指聚甲基丙烯酸甲酯（PMMA）在一定温度和压力下熔融流动的特性。

熔融指数是衡量一种聚合物熔融流动性的重要指标，对于塑料加工工艺和产品性能具有重要影响。

下面将对PMMA熔融指数的影响因素、测试方法以及其应用展开讨论。

首先，PMMA熔融指数受多种因素的影响。

其中，分子量是影响熔融指数的最主要因素之一。

一般来说，分子量较高的PMMA材料具有较高的熔融指数，而分子量较低的PMMA材料则具有较低的熔融指数。

此外，PMMA的添加剂含量也会对熔融指数产生影响。

例如，添加剂的含量增加会导致熔融指数减小。

其次，PMMA熔融指数的测试方法主要有两种，即离心浸渍法和熔体指数法。

离心浸渍法是通过将PMMA粉末溶解于苯等溶剂中，然后离心获得固态PMMA，并将其熔融后浸渍在试样纸上，通过测定浸渍量得到熔融指数。

熔体指数法是将PMMA颗粒装入塔型量筒，加热熔化后通过事先设定的孔口流出，测定流出时间得到熔融指数。

最后，PMMA熔融指数在塑料加工工艺和产品性能中具有重要应用。

一方面，熔融指数决定了PMMA的可塑性和流动性，因此在注塑成型、挤出成型等加工工艺中，根据产品要求需要选择合适的熔融指数。

另一方面，PMMA熔融指数也与产品的力学性能、透明度等性能密切相关。

一般来说，熔融指数较高的PMMA材料在加工过程中流动性好，能够更好地填充模具，制成的产品具有较好的透明度和表面质量。

综上所述，PMMA熔融指数是衡量该材料熔融流动性的重要指标之一。

分子量和添加剂含量是影响熔融指数的关键因素，离心浸渍法和熔体指数法是常用的测试方法。

在塑料加工工艺和产品性能中，熔融指数的选择对于产品的透明度、力学性能和表面质量具有重要影响。

因此，在PMMA材料的研发和生产中，准确测定和控制熔融指数，选择合适的加工工艺和产品配方，对于提高产品质量和降低生产成本具有重要意义。

丙烯酸与丙烯酸钠的聚合物摘要：一、丙烯酸与丙烯酸钠的聚合物简介1.丙烯酸与丙烯酸钠的聚合物概念2.聚合物的重要性质二、丙烯酸与丙烯酸钠聚合物的制备方法1.溶液聚合2.悬浮聚合3.熔融聚合三、丙烯酸与丙烯酸钠聚合物的应用领域1.塑料工业2.涂料工业3.纺织工业4.其它应用四、丙烯酸与丙烯酸钠聚合物的优缺点分析1.优点2.缺点五、未来发展趋势与展望正文：一、丙烯酸与丙烯酸钠的聚合物简介丙烯酸与丙烯酸钠的聚合物是一种具有广泛应用的合成材料，它是由丙烯酸或丙烯酸钠单体经过聚合反应形成的。

这种聚合物具有许多独特的性质，例如高透明度、良好的耐候性和化学稳定性，因此被广泛应用于各个领域。

二、丙烯酸与丙烯酸钠聚合物的制备方法1.溶液聚合在溶液聚合过程中，单体被溶解在溶剂中，然后通过加入引发剂进行聚合。

这种方法可以获得具有较好流动性的聚合物溶液。

2.悬浮聚合悬浮聚合是将单体分散在水中进行聚合。

通过这种方法可以制备出较窄粒径分布的聚合物颗粒。

3.熔融聚合熔融聚合是将单体和引发剂加热至熔融状态进行聚合。

这种方法可以获得具有较高分子质量的聚合物。

三、丙烯酸与丙烯酸钠聚合物的应用领域1.塑料工业丙烯酸与丙烯酸钠聚合物具有良好的加工性能和机械性能，因此在塑料工业中具有广泛的应用，如制作塑料薄膜、塑料板材等。

2.涂料工业由于丙烯酸与丙烯酸钠聚合物具有高透明度、耐候性和化学稳定性，因此在涂料工业中也有广泛应用，如制作汽车漆、家具漆等。

3.纺织工业丙烯酸与丙烯酸钠聚合物可以用于纺织品的整理和加工，提高其柔软性、悬垂性和抗皱性。

4.其它应用丙烯酸与丙烯酸钠聚合物还广泛应用于胶粘剂、密封剂、陶瓷等领域。

四、丙烯酸与丙烯酸钠聚合物的优缺点分析1.优点丙烯酸与丙烯酸钠聚合物具有高透明度、良好的耐候性和化学稳定性、较好的加工性能和机械性能。

2.缺点丙烯酸与丙烯酸钠聚合物在高温下易变形，耐磨性较差，且价格较高。

五、未来发展趋势与展望随着科学技术的不断发展，丙烯酸与丙烯酸钠聚合物在各个领域的应用将不断拓展，同时，新型改性聚合物的研究和开发也将取得更多突破，以满足不同应用场景的需求。

本体聚合：原位聚合法是从纳米复合材料中发展而来的，所谓纳米复合材料，即，纳米粒子与有机高分子材料共同构建而成的复合材料。

纳米复合材料的合成方法有：熔融捏合，原位聚合，溶解法原位聚合，顾名思义，就是把反应单体填充到纳米层状物的层间，让其在层间发生聚合反应原位聚合法原理：原位聚合是一种把反应性单体(或其可溶性预聚体)与催化剂全部加入分散相(或连续相)中,芯材物质为分散相。

由于单体(或预聚体)在单一相中是可溶的,而其聚合物在整个体系中是不可溶的,所以聚合反应在分散相芯材上发生。

反应开始,单体预聚,预聚体聚合,当预聚体聚合尺寸逐步增大后,沉积在芯材物质的表面纳米复合材料已俨然成为了未来柔性包装的发展重点，因此受到的关注也越来越多，由于用这种技术生产出来的材料的阻隔性、机械性能更强，重量更轻，所以全球纳米材料的市场正在不断扩张，预计到2008年全球纳米技术的市场有望增长到2.5亿美元，届时每年的增长速度预期会到18%~25%。

纳米材料的构成聚合物纳米复合材料是将填充物分散到纳米粒子之间形成一种片晶而构建成的。

然后，这些小片晶就分散到聚合体的矩阵中，形成的若干平行层迫使气体从聚合体中通过“曲折通道”逸出，针对气体和水气形成复杂的阻隔层。

聚合体结构呈现地越曲折，阻隔性就越高。

聚合薄膜的渗透系数（P）由两个因素决定：扩散（D）和溶解度（S）系数，也就是P = DxS。

当有更多的纳米粒子分散到聚合物中时，渗透性也会大大降低。

根据美国陆军的纳提克士兵研究中心的研究表明，“聚合物中纳米粒子的分散程度跟纳米复合薄膜复合到那些纯的聚合薄膜上时出现的机械和阻隔特性的改善程度相关。

”为了使薄膜得到最佳的性能，和传统填充物的加入量相比纳米粒子的量要少许多。

通常，纳米填充物的添加量不超过5%，这样就可以极大地减少纳米复合薄膜的重量。

纳米粒子的分散过程会致使材料产生很高的材料纵横比和表面积，使填充了纳米粒子的塑料的性能大大优于填充传统材料的塑料。

完整版)高分子材料试题1.熔融指数是指热塑性塑料在一定温度和压力下，熔体在10分钟内通过标准毛细管的重量值，以（g/10min）来表示。

2.自由体积是指聚合物中未被聚合物占领的空隙，它是大分子链段进行扩散运动的场所。

3.硫化是指使橡胶由线型长链分子转变为网状大分子的物质得转变过程。

4.滞后效应是指由于松弛过程的存在，材料的形变必然落后于应力的变化，聚合物对外力响应的滞后现象。

5.压缩比是指螺杆加料段最初一个螺槽容积与均化段最后一个螺槽容积之比，压缩比愈大塑料受到的挤压作用愈大。

6.熔化长度是指从熔化开始到固体的宽度降到零为止的螺槽总长。

7.一次成型是指通过加热使塑料处于粘流态的条件下，经过流动、成型和冷却硬化（或交联固化），而将塑料制成各种形状产品的方法。

8.注射周期是指完成一次注射成型所需的时间，包括注射、保压时间、冷却和加料时间以及开模、辅助作业和闭模时间。

9.门尼粘度是指表征试样于一定温度、压力和时间的情况下，在活动面与固定面之间变形时所受的扭力。

10.滞后效应是指由于松弛过程的存在，材料的形变必然落后于应力的变化，聚合物对外力响应的滞后现象。

11.切力变稀是指如果因为剪切作用使液体原有结构破坏，液体的流动阻力减小，以致引起液体表观粘度随剪切速率增大而降低的现象。

12.中空吹塑成型是指将挤出或注射成型的塑料管坯（型坯）趁热于半融的类橡胶状时，置于各种形状的模具中，并及时在管坯中通入压缩空气将其吹张，将其紧贴于模腔壁上成型，经冷却脱模后即得中空制品。

13.应力松弛是指在指定温度和形变保持不变的情况下，聚合物内部的应力随时间增加而逐渐衰减的现象。

14.定伸强度是指橡胶拉伸到一定长度后所需的外力。

15.切力增稠是指由于新结构形成而导致表观粘度随剪切速率增大而增加的现象。

16.塑化是指塑料在料筒内经加热达到流动状态并具有良好的可塑性的全过程。

17.晶核的生长是指晶核一旦生产，熔体种的高分子链，通过链段运动向晶核扩散做规整排列，使晶粒生长。

pp熔点和熔融温度
乙烯基乙烯共聚物（PP）是一种聚合物，一般被称为“聚乙烯”，是双偶氮的聚合物，结构上类似聚乙烯，具有耐热性、耐化学剂、耐腐蚀性和导电性等特点，是一种重要的工程塑料材料。

此外，它还具有较高的抗冲击强度、较好的热稳定性、良好的机械性能和良好的光稳定性。

PP的熔点取决于其分子量，在室温强度上，常温下的PP的熔点范围一般在140～160℃之间。

一般来说，纯度越高，熔点越高。

当PP熔点达到160℃以上时，其性能更优越，但较低的熔点也不能完全抑制PP的物理性能。

熔融温度，通常是指塑料在熔融状态下的加热温度，也称为合成温度。

PP的熔融温度一般在280-300℃，较低的熔融温度可以大大减少PP的合成时间和能耗，但也会带来一些问题，例如产品的性能可能不如高熔融温度的样本。

PP的加工工艺主要有注射成型、压延成型、吹塑成型和挤出成型等，具体的加工条件也不同。

由于PP的熔点较低，大多数加工工艺的加工温度都在200～290℃之间。

因此，在加工的过程中要保持加工温度的稳定性，以保证最终产品的力学性能和外观。

PP可以用来制造许多日常用品，例如汽车零部件、饮料瓶、包装箱等，它具有耐热、耐冲击、耐老化和美观等特点，使其成为广泛应用的塑料材料之一。

随着新技术和新材料的出现，PP在塑料加工中越来越受到重视。

其熔点和熔融温度约为140~300℃，加工时要控制好温度，以保持最好的性能和外观。

PP具有良好的性能，已被广泛应用于塑料制品的制造中，为客户提供了许多便利。

表征方法及原理1.聚合物的熔融过程如对高分子聚合物缓慢升温，例如每升温1ºC便维持恒温24小时，待样品的体积不变后测量其体积的变化，结晶高分子聚合物的熔融过程被发现为是一个接近于跃变的过程。

熔融过程发生在3~4ºC的温度范围内，以体积变化为特征的熔融曲线上也对应有明显的转折。

对由不同条件下获得的同一种结晶聚合物进行这种测量，可以得到相同的转折温度（熔融温度）。

由此证明了结晶高分子聚合物的熔融同低分子物质一样，属于热力学上的一级相变过程。

2.平衡熔点如果晶体在熔融时可以达到热力学平衡，其自由能的变化ΔG=0，即ΔH−TΔS=0其中，ΔH 为物体的熔融热，ΔS为熔融熵，T为物体所处的环境温度。

因此对应于物体熔融的平衡熔融温度（平衡熔点）T0m =ΔH /ΔS熔融热和熔融熵是高分子聚合物结晶热力学的二个重要参数，熔融热，ΔH表示分子或分子链段排布由有序转换到无序所需要吸收的能量，与分子间作用力的大小密切相关。

熔融熵代表了熔融前后分子的混乱程度，取决于分子链的的柔顺程度。

由上述的热力学关系式可见，当熔融热增大或熔融熵减小时，平衡熔融点T0m会增高。

需要指出的是，由于高分子聚合物在结晶时一般难以达到热力学平衡，在熔融时亦难以达到两相平衡，因此通常不能直接得到平衡熔点，T0m，而需要用外推法获得。

具体做法为：l将结晶高分子聚合物从高温状态冷却，使之结晶；l选择不同的过冷度可以得到不同结晶温度，T c的试样；l把获得的试样加热，在设定的升温速率条件下测定熔点，T m;l用T m对T c做图，得一直线；将此直线向T m=T c直线外推，即可得到平衡熔融温度，T0m。

3.影响高分子聚合物熔融温度的因素3.1 分子间作用力由熔融热力学得出的平衡熔点方程可以看出，减小熔融熵，提高熔融热是提高熔融温度的有效手段。

增大分子间的作用力可以有效地增加高分子聚合物晶体由有序向无序转变所需要的热量。

因此在实际工作中，为了提高高分子聚合物的熔融和使用温度，一个通用的做法是在分子链上增加极性基团，如在主链上引入—CONH—，—CONCO—，—NHCOO—，—NH—CO—NH—；侧链上引入—OH，—NH2，—CN，—CF3等。

聚合物的熔融指数名词解释聚合物是一类重要的材料，由多个化学单元通过共价键组成的高分子链条构成。

熔融指数是一个用来描述聚合物物性的指标，可以反映聚合物的熔融流动性和加工性能。

本文将对聚合物的熔融指数进行详细解释，包括定义、测试方法和应用等方面。

一、定义熔融指数（Melt Flow Index，简称MFI）是指在特定条件下，聚合物在熔融状态下通过标准孔径的流动速率。

通常以克/10分钟或克/分钟为单位表示。

熔融指数是表征聚合物流动性能和熔融加工性能的一个重要参数，对于聚合物的加工工艺和性能预测具有重要意义。

二、测试方法常见的熔融指数测试方法有两种：负荷法和位移法。

负荷法是指在一定条件下给予聚合物一定负荷，通过测量聚合物通过孔径的重量来计算熔融指数。

位移法是指给予聚合物一定位移，通过测量聚合物通过孔径所需的时间来计算熔融指数。

这两种方法各有优缺点，具体选择需要根据不同的聚合物和测试需求进行判断。

三、影响因素聚合物的熔融指数受多种因素影响，包括分子结构、分子量、分子量分布、分子链的支化程度、填料添加剂等。

分子结构的不同将直接影响熔融指数的数值，通常分支结构的聚合物熔融指数较低。

分子量和分子量分布的变化也会对熔融指数产生影响，分子量较高的聚合物熔融指数通常较低。

同时，添加填料等改性措施也会对熔融指数造成一定程度的影响。

四、应用领域熔融指数在聚合物领域具有广泛的应用，主要体现在下述几个方面：1. 聚合物加工预测：聚合物的熔融指数可以作为预测材料在熔融加工过程中的流动性和形状填充性能的指标。

通过熔融指数的测试结果，可以预测聚合物在各种加工工艺中的表现，从而优化生产工艺和提高产品质量。

2. 材料比较和选择：熔融指数可以用于不同聚合物材料之间的比较和选择。

不同聚合物的熔融指数差异可以反映出它们的流动性能和熔融加工特性的差异，在材料选择和合理搭配中起到重要的参考作用。

3. 质量控制：在聚合物产品的生产过程中，熔融指数可以作为一个重要的质量控制指标。

实验二聚合物熔融指数的测定一、概述热塑性塑料的流动性测定指的是在拟定温度条件下，被测高聚物在高温加热炉内城完全熔融状态，在拟定砝码负荷下，通过一定直径的小孔进行挤出实验的工艺过程。

流动速率可以用来表征高分子材料在熔融状态的流动性、粘度等重要物理性能。

本实验的目的是：要求学生能够理解熔体流动速率仪基本工作原理；掌握流动速率计算方法；熟悉流动速率仪操作方法、应用范围及注意事项。

二、原料及主要仪器设备1、原料：LDPE或PS或ABS2、主要仪器设备（1）XNR – 400 A熔体流动速率仪 1 台（2）配套工具1套（3）天平1台（4）真空干燥箱或红外灯干燥箱1台三、实验步骤及操作方法1、实验前务必参考该仪器使用说明。

2、根据待测物料性质拟定测定温度、负荷等参数。

本实验温度、负荷的选择原则是测试温度必须高于所测材料的流动温度，但不能过高，否则易使材料受热分解。

负荷的选择要考虑熔体粘度的大小，粘度大的试样应取较大的荷重；而粘度小的试样随取较小的荷重。

温度及荷重选择可参考表一“各种塑料熔融指数测定的标准条件（ASMD—1238）”。

本实验选择180℃、190℃、200℃，在2160克（21.18N）荷重下测定聚乙烯的熔融指数。

先使温度稳定在180℃，以后再逐步改变温度。

3、确定试样的加入量与切样的时间间隔。

本实验切取样条时间的选择方法是当圆筒内试样达到规定温度时，就可以加上负荷，熔体通过毛细管而流出，用锐利的刀刃在规定时间内切割流出的样条，每个切割段所需时间与熔体流出速度有一定关系，见表二。

用时间来控制取样速度，可使测试数据误差较小，提高精确度。

本实验确定间隔1~2分钟切割—次。

4、粉状、粒状、条状或模压块物料务必事先在红外灯干燥箱或80℃真空干燥数小时。

5、根据熔融指数和毛细管直径大小，确定试样重量，见表三。

6、接通电源，指示灯亮，炉体开始加热。

等到设定温度后应该等待稳定后可将压料杆置于炉体内预热10分钟。

pctg 熔融指数PCTG熔融指数PCTG熔融指数是衡量聚合物熔融性能的重要参数之一。

PCTG是一种热塑性树脂，具有优异的可加工性和机械性能，广泛应用于食品包装、医疗器械、日用品等领域。

PCTG的熔融指数是指在一定温度和压力下，单位时间内熔融聚合物通过标准孔径模具的流动性能。

它通常由熔体流动速率来表示，单位为g/10min。

熔融指数越大，代表聚合物的熔融性能越好，可加工性能越优异。

熔融指数的测试通常采用熔体流动速率仪来进行。

测试时，将一定质量的样品放入加热筒中，加热筒中的样品在高温下熔化，并通过模具的孔径流出。

根据流出的熔体质量和流出时间的比值，可以计算出熔体流动速率，从而得到熔融指数。

PCTG熔融指数的大小与材料的成分和加工条件密切相关。

增加聚合物中的分子量、降低分子量分布、提高熔体温度和压力等因素都会导致熔融指数的增加。

而增加填充剂、添加剂的含量、降低熔体温度和压力等因素会降低熔融指数。

PCTG材料的熔融指数对其加工性能和性能稳定性有重要影响。

较高的熔融指数意味着材料的熔体流动性能较好，加工时容易流动和充填模具，有利于制造出尺寸精密的产品。

同时，较高的熔融指数也能提高材料的冲击强度和抗拉强度，使制品具有更好的力学性能。

然而，熔融指数过高也会导致一些问题。

过高的熔融指数会使材料在加工过程中更容易出现热分解、气泡和缩孔等缺陷，降低制品的质量。

此外，熔融指数较高的材料也可能在使用过程中出现热变形和收缩等问题，影响产品的可靠性。

因此，根据具体的应用要求和加工条件，选择适合的熔融指数范围是非常重要的。

对于需要制造高精度产品的领域，如医疗器械或光学器件，可以选择熔融指数较小的PCTG材料。

而对于一些注塑成型要求较低、成本控制较为关键的领域，可以选择熔融指数较大的PCTG材料。

PCTG熔融指数是评价聚合物加工性能和机械性能的重要参数之一。

通过控制熔融指数，可以调整材料的加工性能和性能稳定性，满足不同应用领域的需求。
