室分系统的组成

室内分布系统设计方案第一节概念室内分布系统，也被称为室内覆盖系统（IDS）。

此方案用于改善建筑物内用户组的移动通信环境，已被广泛应用，近年来在移动通信运营商。

室内覆盖系统是利用移动基站信号通过室内分布系统均匀地分布在房间的每一个角落，从而确保室内面积有一个理想的信号覆盖范围，提高网络覆盖率，达到良好通话质量的目的的[1]。

室内分布系统主要由以下部分组成 : 信号源、分布系统两部分组成，如图 1.1 所示。

图 1.1 室内分布系统的组成第二节室内分布系统简介一、室内分布系统的分类根据传输介质的不同，分布系统可分为电分布系统和光纤分布系统。

根据使用器件的不同，电分布系统又可分为无源分布系统、有源分布系统和泄漏电缆分布系统。

一）电分布系统通过馈线和功率分配器的信号源发送到天线，该信号通过天线又被发送到室内每个地方，根据信号衰减的程度时，可以增加干线放大器。

室内分布系统主要由信号、干线放大器和无源器件，没有功率放大为无源分布系统，有功率放大的为有源分布。

无源电分布系统：无源电分布系统除信号源外，主要由耦合器、功率分配器、合路器、衰减器、负载、泄漏电缆、室内天线、馈线等无源器件组成。

无源室内分布系统由于信号功率不经过放大，信号源提供的功率有限，同时考虑到上行信号的传播，有效服务范围不可能无限大，一般可以覆盖十几层楼，建筑面积在8000〜10000m2 左右。

有源电分布系统：在服务区域较大的情况下，为了弥补分布系统中信号功率的衰减，保证末端天线口的功率，在必要的位置需进行功率放大，加装干线放大器或使用有源天线、变频器等有源器件增加功率。

干线放大器造成噪音，干线放大器的多级级联形成累积噪音影响系统的通信质量，所以在设计中一般不使用干线放大器的级联。

干线放大器的补偿功率损耗是有限的，该系统可以实现的覆盖范围但还是有限制功率和上行链路的信号损失。

泄漏电缆分布系统 : 泄漏电缆分布系统是电分布系统的一种特殊形式，它将所提取的信源信号通过耦合器、功分器等无源器件进行分路后，送入泄漏电缆中。

室分专业考试题库单选题：1.室内分布系统主要由哪两部分组成：( B )A、信号源和无源天馈分布系统B、信号源和信号分布系统C、信号源和有源天馈分布系统D、信号源和光纤分布系统2.普通楼宇系统互调指标要求（ C ）A＜-120 dBc@2*43dBm;B＜-140 dBc@2*43dBm;C＜-110dBc@2*43dBm;D＜-130dBc@2*43dBm;3. 机场属于（D ）类物业点场景。

A.商用建筑B.生活建筑C.大型场馆D.交通枢纽4. 在多个无线系统共用室内分布系统时，有源设备应尽量设置在（ C ）前端。

A.功分器B.耦合器C.合路器D.衰减器5. 基站使用馈线的阻抗是：（A ）A、50欧姆B、75欧姆C、120欧姆D、150欧姆6.室内分布系统主要由哪两部分组成：( B )A、信号源和无源天馈分布系统B、信号源和信号分布系统C、信号源和有源天馈分布系统D、信号源和光纤分布系统7. 一般情况下,室内信号外泄在室外道路上的场强应低于设计边缘场强( B )；A、2dBmB、3dBmC、4dBmD、5dBm8. 以下对室内分布设计流程描述正确的是（A）A 勘察—信源设计—分布系统设计—配套设计B 勘察—分布系统设计—信源设计—配套设计C 勘察—信源设计—配套设计—分布系统设计D 勘察计—分布系统设计—信源设—配套设计9.直放站的作用是（B）A、提供语音信道给用户通话B、覆盖信号盲区，提高信号质量，改善通话效果C、可对语音信号进行处理D、可监控用户的通话情况10. 在地铁、隧道室分覆盖场景中，（B）解决高低频信源覆盖距离差异问题，800MHz、900MHz信号通过特殊方式经过该POI，以此为运营商减少800MHz、900MHz的低频信源数量。

A. 12频普通POIB. 12频透传POIC. 3频POID. 2.6GHz扩展POI11. 3dB电桥也叫（D），主要用于两路同频信号合路，提高输出信号的利用率，广泛应用于室内覆盖系统中对基站信号的合路。

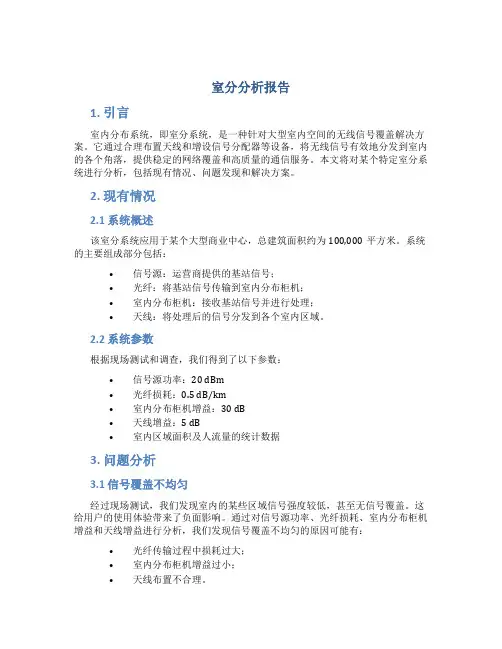

室分分析报告1. 引言室内分布系统，即室分系统，是一种针对大型室内空间的无线信号覆盖解决方案。

它通过合理布置天线和增设信号分配器等设备，将无线信号有效地分发到室内的各个角落，提供稳定的网络覆盖和高质量的通信服务。

本文将对某个特定室分系统进行分析，包括现有情况、问题发现和解决方案。

2. 现有情况2.1 系统概述该室分系统应用于某个大型商业中心，总建筑面积约为100,000平方米。

系统的主要组成部分包括：•信号源：运营商提供的基站信号；•光纤：将基站信号传输到室内分布柜机；•室内分布柜机：接收基站信号并进行处理；•天线：将处理后的信号分发到各个室内区域。

2.2 系统参数根据现场测试和调查，我们得到了以下参数：•信号源功率：20 dBm•光纤损耗：0.5 dB/km•室内分布柜机增益：30 dB•天线增益：5 dB•室内区域面积及人流量的统计数据3. 问题分析3.1 信号覆盖不均匀经过现场测试，我们发现室内的某些区域信号强度较低，甚至无信号覆盖。

这给用户的使用体验带来了负面影响。

通过对信号源功率、光纤损耗、室内分布柜机增益和天线增益进行分析，我们发现信号覆盖不均匀的原因可能有：•光纤传输过程中损耗过大；•室内分布柜机增益过小；•天线布置不合理。

3.2 信号干扰严重另外一个问题是信号干扰严重。

在高密度的人流区域，由于信号源功率不变，信号依然较强；但由于总的信号功率相同，各个用户的信号质量受到干扰，导致网络连接不稳定甚至中断。

这主要是由于系统内多个天线之间距离较近，造成了相互干扰。

3.3 其他问题除了上述问题，我们还注意到一些其他问题，比如在某些区域的信号覆盖范围过小、信号容量不能满足用户需求等。

这些问题都需要优化和改进。

4. 解决方案基于以上问题分析，我们提出了以下解决方案：4.1 信号覆盖优化为了解决信号覆盖不均匀的问题，我们建议进行以下改进：•减小光纤的损耗：可以采用更好的光纤材料，减小光纤长度，或者增加光纤连接器的质量。

室分系统项目介绍一、室分系统的定义、构成及作用1.1.室分系统定义室内分布系统（下文简称为室分系统）是指通过天馈系统的分布，将信号送达建筑物内的各个区域，以达到完善的信号覆盖，为室内用户提供良好的通信服务。

1.2.室分系统构成室分系统是由信号源、分布系统组成的。

信号源：是指馈入分布系统信号的设备，如宏基站、微基站、射频拉远单元，直放站等类型的设备，信号源馈入分布系统的信号都是射频信号。

分布系统：馈线，功分器（多种规格），耦合器（多种规格），室内天线等器件组成。

室分系统拓扑图：层天馈系统）平室分系统照片（干天馈系统）室分系统照片（主设备）主室分系统照片（用统的系作1.3.室分就是将移动基站信号均匀分布在室内每个角落，室分系统的作用拥有理想的信号覆盖。

从而保证室内区域展前景发的现状及分二、室系统领域一直是运营商投资的一个重要部分。

从室内分布覆盖系统荼如3G 时代，还是如火时代，知道，无论是事无线通信的人都2G时代，室分是必不可少的重头戏。

因5G 时代，即便是以后的的4G也是相当乐观的，室分业务量也会在未来几年内此室分行业的前景是由以下几点决定的：出现大幅上升。

这、城市的建设催生大量的室内区域，而用户大部分时间都是在室内。

1据统计数据业务更是绝大部分发生在室内区域，随着全球变暖，空气质量恶化，用户要不在车里，要不在办公室，要不在家里。

很少有人在室外过多使用手机。

2、目前宏网选址困难，高楼大厦林立，一个优质的站址相当难取。

加上人们环保意识越来越全面，基站天线除了立在公共区域，CBD区域、高档社区、大型公共建筑不太可能建站，一是无法选取，二是影响建筑格局。

3、从2G 时代统计，80%的室内区域依靠宏站覆盖。

但随着资费降低，用户攀升，话务量日益增长，宏站压力巨大，频率资源与爆发式的容量需求形成矛盾。

这将促使运营商加快室分建设，分担宏站压力。

相当部分的宏网投资将转向室分系统的投入。

而且3G 频段高，损耗大，按照既有的2G 基站布局叠加3G 网络并不能吸收大部分的室内业务。

室分施工方案1. 简介室分（In-Building Distribution）是一种用于室内无线信号覆盖的技术。

在大型建筑物、地下车库、地铁、商场等室内环境中，由于建筑结构或材料的遮挡，无线信号会受到干扰或衰减，导致信号质量下降。

室分系统通过在室内安装一系列的基站信号放大器、分配器、天线等设备，可以增强室内无线信号覆盖，提高室内信号质量和用户体验。

本文将详细介绍室分施工方案，包括室分系统的组成、施工流程、注意事项等内容。

2. 室分系统组成室分系统由以下几个主要组成部分构成：2.1 基站信号放大器基站信号放大器（BTS Amplifier）是室内无线信号的关键设备，用于将来自基站的微弱信号放大到合适的功率，以保证信号覆盖范围和质量。

基站信号放大器通常安装在室内机房或设备间。

2.2 分配器分配器（Distributor）用于将放大后的信号分配到不同的室内覆盖区域。

根据实际需求，分配器可以分为多个级联，每个级联都配备相应的分配衰减器和滤波器，以保证信号的平衡和质量。

2.3 室内天线室内天线（Indoor Antenna）是将信号从分配器传送到实际覆盖区域的设备，包括天线和馈线。

根据具体覆盖需求，室内天线可以采用不同的类型，如室内分布式天线、室内分布天线等。

2.4 电源管理系统电源管理系统（Power Management System）用于为室分系统的设备提供稳定的电源供应，以确保设备的正常运行。

3. 室分施工流程室分施工的流程通常包括如下几个步骤：3.1 工程测量与设计在开始施工之前，需要对室内环境进行测量和分析，确定信号覆盖的需求和范围。

根据测量结果，设计出合理的室内信号分布方案，并进行工程预算和材料清单的编制。

3.2 室内布线室内布线是室分系统施工的关键步骤之一。

根据设计方案，在室内进行电缆的敷设和连接，将各个设备进行互联。

在布线过程中，需要注意电缆的长度、弯曲半径、阻隔要求等，以确保信号的传输质量。

做室分,这些知识点要牢记室分系统必备知识室内分布系统是针对室内⽤户群、⽤于改善建筑物内移动通信环境的⼀种成功的⽅案；是利⽤室内天线分布系统将移动基站的信号均匀分布在室内每个⾓落，从⽽保证室内区域拥有理想的信号覆盖。

从⼯程⾓度看室分是由馈线链接有源设备与⽆源器件通过天馈线放射信号的系统。

本⽂编者从⼯程⾓度分解室分的各部组成和故障排查。

1 ⽆源器件⽆源器件主要包括：耦合器，功分器，3db电桥，合路器等等。

⽆源器件功率损耗算式为10lg（n）。

1.1 功分器功分器定义：功率等分器件，根据功率分配规格分为⼆功分，三功分和四功分。

功分器技术参数：损耗为10lg（1/n），例如⼆功分损耗为10lg（1/2）=-3db，三功分损耗为10lg（1/3）=-4.8db，四功分损耗为10lg（1/4）=-6db。

功分器应⽤：⼀般应⽤于天线点位分路。

1.2 耦合器耦合器定义：不等分器件，直通⼝功率⾼，耦合⼝功率低。

根据耦合⼝功率衰减分为5db耦合器、7db耦合器、10db耦合器等等。

耦合器参数：耦合⼝损耗有明⽂标注，直通⼝损耗可以计算，以7db耦合器为例，10lg （x）=-7db，x=1/5，则直通⼝功率分配为4/5，损耗为10lg（4/5）=-0.97db；10db耦合器，10lg（x）=-10db，1/10，直通⼝功率分配为9/10，损耗为10lg（9/10）=－0.46db。

耦合器应⽤：⼀般应⽤于室分主线，层级主线。

1.3 3db电桥3db电桥定义：同频合路器，合路BTS基站载频不同功率发射⼝。

3db电桥应⽤：是主设备和分布过度器件，随着主设备载频单元集成的不断加深，3db电桥作⽤不断降低。

1.4 馈线有两种规格为⼆分之⼀同轴电缆和⼋分之七同轴电缆1.5 合路器合路器定义：异频合路器，合路不同信号。

2G、3G、4G、WLAN等不同信号多频合路器。

合路器参数：合路器各信号输⼊端⼝隔离度为60db，损耗为1dbm左右。

室内分布系统方案1. 引言室内分布系统（Distributed Antenna System，简称DAS）是一种能够增强移动通信信号覆盖范围和容量的解决方案。

它通过在建筑物内部和其他封闭区域内部布置无线接收和传输设备，提供更好的信号质量和覆盖范围，以满足用户对通信服务的需求。

本文将介绍一个典型的室内分布系统方案，包括系统组成部分、布置方式和关键技术要点。

2. 系统组成部分一个典型的室内分布系统主要由以下几个组成部分组成：2.1 收发天线系统收发天线系统是室分系统的核心组成部分，它负责接收外部基站的信号并进行放大和分发。

根据室内分布系统的需求，收发天线可以分为室内天线和室外天线。

室内天线通常安装在建筑物内部的天花板上或墙壁上，通过馈线与分配系统连接。

室外天线则安装在建筑物外部，用于接收基站信号。

2.2 分配系统分配系统负责将接收到的信号分发给室内的各个覆盖点。

它包括放大器、馈线、耦合器、分配器等设备。

放大器的作用是将接收到的信号放大到合适的功率级别，以保证足够的覆盖范围。

馈线用于连接收发天线和分配系统。

耦合器和分配器则用于将信号按照一定比例分发到室内的各个覆盖点。

2.3 覆盖点设备覆盖点设备是室分系统中的最终终端设备，用于将分发到室内的信号传输给用户设备。

它可以是室内天线、信号放大器、分配器等设备。

覆盖点设备需要根据实际情况进行布置和调整，以保证最佳的信号覆盖范围和质量。

3. 布置方式室内分布系统的布置方式需要根据实际情况和需求来确定。

以下是常见的几种布置方式：3.1 星型布置星型布置是将收发天线和分配系统集中在一个中心点，然后通过馈线将信号分发到各个覆盖点。

这种布置方式适用于空间较小的场所，如办公室、餐厅等。

3.2 集线器布置集线器布置是将收发天线和分配器分别安装在不同的位置，通过馈线将信号连接起来。

这种布置方式适用于场所较大的建筑物，如商业中心、酒店等。

3.3 分区布置分区布置是将整个室分系统划分为多个分区，每个分区都有独立的收发天线和分配系统。
