大学实验流体静力学中国石油大学（华东）工程流体力学实验报告实验日期：成绩：班级：石工10-12班学号：姓名：宋胜教师：王连英同组者：邓向飞实验一流体静力学实验一、实验目的1.掌握用液式测压计测量流体静压强的技能。
2.验证不可压缩流体静力学基本方程，加深对位置水头、压力水头和测压管水头的理解。
3.观察真空度（负压）的产生过程，进一步加深对真空度的理解。
4.测定油的相对密度。
5.通过对诸多流体静力学现象的实验分析，进一步提高解决静力学实际问题的能力。
二、实验装置本实验的装置如图1-1所示。
图1-1 流体静力学实验装置图1.测压管；2.带标尺的测压管；3.连通管；4. 通气阀；5.加压打气球；6.真空测压管；7.截止阀；型测压管； 9.油柱； 10.水柱； 11.减压放水阀；说明：（1）所有测压管液面标高均以标尺（测压管2）零读数为基准。
（2）仪器铭牌所注B ?，C ?，D ?系测点B ，C ，D 的标高。
若同时取标尺零点作为静力学基本方程的基准，则B ?，C ?，D ?亦成为C z ，C z ，D z 。
(3) 本仪器中所有阀门旋柄均以顺管轴线为开。
三、实验原理1．在重力作用下不可压缩流体静力学基本方程。
形式一：pz γ+=const （1-1-1a ）形式二：P=P 。
+γ （1-1-1b ）式中 z---测点在基准面以上的位置高度；P —测点的静水压强（用相对压强表示，一下同）；P 。
--水箱中液面的表面压强；γ--液体的重度；h —测点的液体深度；2.油密度测量原理。
当u 形管中水面与油水界面齐平（见图1-1-2），取油水界面为等压面时，有：P 01=w γ=0γH (1-1-2)另当U 形管中水面与油面平齐（见图1-1-3），取油水界面为等压面时，有：P 02+W γH=0γH 即P 02=-w γh 2=0γH-W γH (1-1-3)图1-2 图1-3四、实验要求1．记录有关常数实验装置编号各测点的标尺读数为：B ?= -210m ?；C ?= -210m ?；D ?= -210m ?；基准面选在测压管2标尺的0刻度线处；C z = -210m ?； D z =-210m ?；2．分别求出各次测量时，A 、B 、C 、D 点的压强，并选择一基准验证同一静止液体内的任意二点C 、D 的(pz γ+)是否为常数.3．求出油的重度。
篇一：《流体静力学实验》实验报告中国石油大学（华东）现代远程教育实验报告学生姓名：刘军学号：14456145005 年级专业层次：14秋《油气储运技术》网络高起专学习中心：山东济南明仁学习中心提交时间：2020年1月5日篇二：流体静力学实验报告中国石油大学（华东）现代远程教育工程流体力学学生姓名：XXXX学号：14952380XXXX年级专业层次：XXX油气开采技术高起专学习中心：XXXXXXXXXXXXXXXXXXX提交时间： 2020 年 X 月 X 日篇三：流量计+中国石油大学(华东)流体力学实验报告中国石油大学（华东）工程流体力学实验报告实验日期：成绩：班级：学号：姓名：教师：李成华同组者：实验三、流量计实验一、实验目的（填空）1．掌握、文丘利节流式流量计的工作原理及用途；2．测定孔板流量计的流量系数?，绘制流量计的； 3．了解的结构及工作原理，掌握其使用方法。
二、实验装置1、在图1-3-1下方的横线上正确填写实验装置各部分的名称：本实验采用管流综合实验装置。
管流综合实验装置包括六根实验管路、电磁流量计、文丘利流量计、孔板流量计，其结构如图1-3-1示。
F1—— C——文丘利流量计； F2——孔板流量计；F3——；； V——； K——图1-3-1 管流综合实验装置流程图说明：本实验装置可以做流量计、沿程阻力、局部阻力、流动状态、串并联等多种管流实验。
其中V8为局部阻力实验专用阀门，V10为排气阀。
除V10外，其它阀门用于调节流量。
另外，做管流实验还用到汞-水压差计（见附录A）。
三、实验原理 1．文丘利流量计文丘利管是一种常用的量测有压管道流量的装置，见图1-3-2属压差式流量计。
它包括收缩段、喉道和扩散段三部分，安装在需要测定流量的管道上。
在收缩段进口断面1-1和喉道断面2-2上设测压孔，并接上比压计，通过量测两个断面的，就可计算管道的理论流量Q ，再经修正得到实际流量。
2．孔板流量计如图1-3-3，在管道上设置孔板，在流动未经孔板收缩的上游断面1-1和经孔板收缩的下游断面2-2上设测压孔，并接上比压计，通过量测两个断面的测压管水头差，可计算管道的理论流量 Q ，再经修正得到实际流量。
动量定律-中国石油大学(华东)流体力学实验报告实验五、动量定律实验一、实验目的1．验证不可压缩流体稳定流的动量方程；2．通过对动量与流速、流量、出射角度、动量矩等因素间相关性的分析研究，进一步掌握流体动力学的动量守恒定理；3．了解活塞式动量定律实验仪原理、构造，进一步启发与培养创造性思维的能力。
二、实验装置本实验的装置如图5-1所示。
45678910321图5-1 动量定律实验装置图1.自循环供水阀；2.实验台；3.可控硅无级调速器；4. 水位调节器；5. 恒压水箱； 6 管嘴；7. 集水箱；8. 带活塞套的测压管；9.带活塞和翼片的抗冲平板；10. 上回水管自循环供水装置1由离心式水泵和蓄水箱组合而成。
水泵的开启、流量大小的调节均由调速器3控制。
水流经供水管供给恒压水箱5，溢流水经回水管流回蓄水箱。
流经管嘴6的水流形成射流，冲击带活塞和翼片的抗冲平板9，并以与入射角成90°的方向离开抗冲平板。
抗冲平板在射流冲力和测压管8中的水压力作用下处于平衡状态。
活塞形心水深ch 可由测压管8测得，由此可求得射流的冲力，即动量力F 。
冲击后的弃水经集水箱7汇集后，再经上回水管10流出，最后经漏斗和下回水管流回蓄水箱。
为了自动调节测压管内的水位，以使带活塞的平板受力平衡并减小摩擦阻力对活塞的影响，本实验装置应用了自动控制的反馈原理和动摩擦减阻技术，其构造如下：带活塞和翼片的抗冲击平板9和带活塞套的测压管8如图4-2所示，该图是活塞退出活塞套时的分部件示意图。
活塞中心设有一细导水管a ，进口端位于平板中心，出口端伸出活塞头部，出口方向与轴向垂直。
在平板上设有翼片b ，活塞套上设有窄槽c 。
工作时，在射流冲击力作用下，水流经导水管a 向测压管内加水。
当射流冲击力大于测压管内水柱对活塞的压力时，活塞内移，窄槽c 关小，水流外溢减少，使测压管内水位升高，水压力增大。
反之，活塞外移，窄槽开大，水流外溢增多，测管内水位降低，水压力减小。
实验五、动量定律实验一、实验目的1．验证不可压缩流体稳定流的动量方程；2．通过对动量与流速、流量、出射角度、动量矩等因素间相关性的分析研究，进一步掌握流体动力学的动量守恒定理；3．了解活塞式动量定律实验仪原理、构造，进一步启发与培养创造性思维的能力。
二、实验装置本实验的装置如图5-1所示。
45678910321图5-1 动量定律实验装置图1.自循环供水阀；2.实验台；3.可控硅无级调速器；4. 水位调节器；5. 恒压水箱； 6 管嘴；7. 集水箱；8. 带活塞套的测压管；9.带活塞和翼片的抗冲平板；10. 上回水管自循环供水装置1由离心式水泵和蓄水箱组合而成。
水泵的开启、流量大小的调节均由调速器3控制。
水流经供水管供给恒压水箱5，溢流水经回水管流回蓄水箱。
流经管嘴6的水流形成射流，冲击带活塞和翼片的抗冲平板9，并以与入射角成90°的方向离开抗冲平板。
抗冲平板在射流冲力和测压管8中的水压力作用下处于平衡状态。
活塞形心水深c h 可由测压管8测得，由此可求得射流的冲力，即动量力F 。
冲击后的弃水经集水箱7汇集后，再经上回水管10流出，最后经漏斗和下回水管流回蓄水箱。
为了自动调节测压管内的水位，以使带活塞的平板受力平衡并减小摩擦阻力对活塞的影响，本实验装置应用了自动控制的反馈原理和动摩擦减阻技术，其构造如下：带活塞和翼片的抗冲击平板9和带活塞套的测压管8如图4-2所示，该图是活塞退出活塞套时的分部件示意图。
活塞中心设有一细导水管a ，进口端位于平板中心，出口端伸出活塞头部，出口方向与轴向垂直。
在平板上设有翼片b ，活塞套上设有窄槽c 。
工作时，在射流冲击力作用下，水流经导水管a 向测压管内加水。
当射流冲击力大于测压管内水柱对活塞的压力时，活塞内移，窄槽c 关小，水流外溢减少，使测压管内水位升高，水压力增大。
反之，活塞外移，窄槽开大，水流外溢增多，测管内水位降低，水压力减小。
在恒定射流冲击下，经短时段的自动调整，即可达到射流冲击力和水压力的平衡状态。
中国石油大学（华东） 工程流体力学 实验报告实验日期： 成绩：班级： 学号： 姓名： 教师： 同组者：实验六、流动状态实验一、实验目的1．测定液体运动时的沿程水头损失（f h ）及断面的 平均流速（υ） ；2．绘制流态（f lg h —v lg ）曲线图，找出下临界点并计算 临界雷诺数（Re c ） 的值。
二、实验装置本室验的装置如图所示。
本实验所用的设备有流态实验装置、量筒、秒表、温度计及粘温表。
在图1-6-1横线上正确填写实验装置各部分的名称图1-6-1 流态实验装置1. 稳压水性 ；2. 进水管 ；3. 溢流管 ；4. 试验管路 ；5. 压差计 ；6. 流量调节阀 ；7. 回流管线 ；8. 试验台 ；9. 蓄水线 ； 10. 抽水泵 ；11. 出水管三、实验原理 填空1．液体在同一管道中流动，当 速度 不同时有层流、紊流两种流动状态。
层流 特点是质点互不掺混，成线状流动。
在 紊流 中流体的各质点相互掺混，有脉动现象。
不同的流态，其 沿程水头损失 与断面平均速度的关系也不相同。
层流的沿程水头损失与断面平均流速的 一次方 成正比；紊流的沿程水头损失与断面平均速度的m 次方成正比 (m= 1.75～2.0 ) 。
层流与紊流之间存在一个过渡区，它的沿程水头损失与断面平均流速关系与层流、紊流的不同。
2．当稳压水箱一直保持溢流时，实验管路水平放置且管径不变，流体在管内的流动为 稳定流 ，此种情况下v 1=v 2。
那么从A 点到B 点的沿程水头损失为h f ，可由能流量方程导出：221122f 12121212()()22()()p v p v h z z g gp pz z h h hγγγγ=++-++=+-+=-=∆h 1、h 2分别是A 点、B 点的测压管水头，由 压差计 中的两个测压管读出。
3．雷诺数（Reynolds Number ）判断流体流动状态。
雷诺数的计算公式为：Dv Re ν=D —圆管内径；v —断面平均速度；ν—运动粘度系数当c Re Re <（下临界雷诺数）为层流，c Re =2000~2320；当cRe Re '>（上临界雷诺数）为紊流，c Re '=4000~12000之间。
中国石油大学（华东）工程流体力学实验报告实验日期：成绩：班级：学号：姓名教师：同组者：实验一、流体静力学实验一、实验目的：填空1．掌握用液式测压计测量静压强的技能；2．验证不可压缩流体静力学，加深对位置水头、压力水头和测压管水头的理解；3. 观察真空度（负压）的产生过程，进一步加深对真空度的理解；4．测定油的相对密度；5．通过对诸多流体力学的实验分析，进一步提高解决静力学实际问题的能力。
二、实验装置1、在图1-1-1下方的横线上正确填写实验装置各部分的名称本实验的装置如图所示。
1. 测压管；2. 带标尺的测压管；3. 连通管；4. 通气阀；5. 加压打气球；6. 真空测压管；7. 截止阀；8. U型测压管；9. 油柱；10. 水柱；11. 减压放水阀图1-1-1 流体静力学实验装置图2、说明1．所有测管液面标高均以 测压管2 零读数为基准；2．仪器铭牌所注B ∇、C ∇、D ∇系测点B 、C 、D 标高；若同时取标尺零点作为 静力学基本方程 的基准，则B ∇、C ∇、D ∇亦为B z 、C z 、D z ；3．本仪器中所有阀门旋柄 均以顺 管轴线为开。
三、实验原理 在横线上正确写出以下公式1．在重力作用下不可压缩流体静力学基本方程形式之一：pz γ+=const（1-1-1a ）形式之二：h p p γ+=0 （1-1b ）式中 z ——被测点在基准面以上的位置高度；p ——被测点的静水压强，用相对压强表示，以下同；0p ——水箱中液面的表面压强；γ——液体重度；h ——被测点的液体深度。
2. 油密度测量原理当U 型管中水面与油水界面齐平（图1-1-2），取其顶面为等压面，有01w 1o p h H γγ== （1-1-2） 另当U 型管中水面和油面齐平（图1-1-3），取其油水界面为等压面，则有02w o p H H γγ+= 即02w 2o w p h H H γγγ=-=- （1-1-3）h 1wh 2图1-1-2 图1-1-3由（1-1-2）、（1-1-3）两式联解可得： 21h h H +=代入式（1-1-2）得油的相对密度o do d =211h h h + （1-1-4）根据式（1-1-4），可以用仪器（不用额外尺子）直接测得o d 。
中国石油大学（华东）工程流体力学实验报告实验日期：2014.4.4成绩：班级：学号：姓名：教师：同组者：实验一、流体静力学实验一、实验目的：填空1．掌握用液式测压计测量流体静压强的技能；2．验证不可压缩流体静力学基本方程，加深对位置水头、压力水头和测压管水头的理解；3. 观察真空度（负压）的产生过程，进一步加深对真空度的理解；4．测定油的相对密度；5．通过对诸多流体静力学现象的实验分析，进一步提高解决静力学实际问题的能力。
二、实验装置1、在图1-1-1下方的横线上正确填写实验装置各部分的名称本实验的装置如图所示。
1. 测压管；2.带标尺的测压管；3. 连通管；4.通气阀；5. 加压打气球；6. 真空测压管；7. 截止阀；8. U形测压管；9. 油柱；10. 水柱；11. 减压放水阀图1-1-1 流体静力学实验装置图2、说明1．所有测管液面标高均以 标尺（测压管2 零读数为基准；2．仪器铭牌所注B ∇、C ∇、D ∇系测点B 、C 、D 标高；若同时取标尺零点作为 静力学基本方程 的基准，则B ∇、C ∇、D ∇亦为B z 、C z 、D z ；3．本仪器中所有阀门旋柄 顺 管轴线为开。
三、实验原理 在横线上正确写出以下公式1．在重力作用下不可压缩流体静力学基本方程 形式之一：z+p/γ=const（1-1-1a ）形式之二：h p p γ+=0 （1-1b ）式中 z ——被测点在基准面以上的位置高度；p ——被测点的静水压强，用相对压强表示，以下同； 0p ——水箱中液面的表面压强； γ——液体重度；h ——被测点的液体深度。
2. 油密度测量原理当U 型管中水面与油水界面齐平（图1-1-2），取其顶面为等压面，有01w 1o p h H γγ== （1-1-2） 另当U 型管中水面和油面齐平（图1-1-3），取其油水界面为等压面，则有02w o p H H γγ+= 即02w 2o w p h H H γγγ=-=- （1-1-3）h 1wh 2图1-1-2 图1-1-3由（1-1-2）、（1-1-3）两式联解可得： 21h h H +=代入式（1-1-2）得油的相对密度o d=γ0 /γw =h 1 /(h 1 +h 2) （1-1-4）根据式（1-1-4），可以用仪器（不用额外尺子）直接测得o d 。
中国石油大学（华东）工程流体力学实验报告实验日期：2013年4月8日成绩：班级：海油1102学号：11093226姓名：张家林教师：王连英同组者：谢天刘佳林花靖实验一、流体静力学实验一、实验目的：填空1．掌握用液式测压计测量流体静压强的技能；2．验证不可压缩流体静力学基本方程，加深对位置水头、压力水头和测压管水头的理解；3. 观察真空度（负压）的产生过程，进一步加深对真空度的理解；4．测定油的相对密度；5．通过对诸多流体静力学现象的实验分析，进一步提高解决实际问题的能力。
二、实验装置1、在图1-1-1下方的横线上正确填写实验装置各部分的名称本实验的装置如图所示。
1. 测压管；2. 带标尺的测压管；3. 连通管；4. 通气阀；5. 加压打气球；6. 真空测压管；7. 截止阀；8. U 形测压管；9. 油柱；10. 水柱；11. 减压放水阀图1-1-1 流体静力学实验装置图2、说明1．所有测管液面标高均以 测压管2标尺 零读数为基准；2．仪器铭牌所注B ∇、C ∇、D ∇系测点B 、C 、D 标高；若同时取标尺零点作为 静力学基本方程 的基准，则B ∇、C ∇、D ∇亦为B z 、C z 、D z ；3．本仪器中所有阀门旋柄 均以顺 管轴线为开。
三、实验原理 在横线上正确写出以下公式1．在重力作用下不可压缩流体静力学基本方程 形式之一：z+p/γ=const（1-1-1a ）形式之二：h p p γ+=0 （1-1b ）式中 z ——被测点在基准面以上的位置高度；p ——被测点的静水压强，用相对压强表示，以下同； 0p ——水箱中液面的表面压强；γ——液体重度；h ——被测点的液体深度。
2. 油密度测量原理当U 型管中水面与油水界面齐平（图1-1-2），取其顶面为等压面，有01w 1o p h H γγ== （1-1-2） 另当U 型管中水面和油面齐平（图1-1-3），取其油水界面为等压面，则有02w o p H H γγ+= 即02w 2o w p h H H γγγ=-=- （1-1-3）h 1wh 2图1-1-2 图1-1-3由（1-1-2）、（1-1-3）两式联解可得： 21h h H +=代入式（1-1-2）得油的相对密度o dd 0=γo /γw =h1/(h1+h2) （1-1-4）根据式（1-1-4），可以用仪器（不用额外尺子）直接测得o d 。
中国石油大学（华东）工程流体力学实验报告实验日期：成绩：班级：学号：：教师：同组者：实验一、流体静力学实验一、实验目的：填空1．掌握用液式测压计测量流体静压强的技能；2．验证不可压缩流体静力学基本方程，加深对位置水头、压力水头和测压管水头的理解；3. 观察真空度（负压）的产生过程，进一步加深对真空度的理解；4．测定油的相对密度；5．通过对诸多流体静力学现象的实验分析，进一步提高解决静力学实际问题的能力。
二、实验装置1、在图1-1-1下方的横线上正确填写实验装置各部分的名称本实验的装置如图所示。
1. 测压管 ；2. 带标尺的测压管；3. 连通管 ；4. 通气阀 ；5. 加压打起球 ；6. 真空测压管 ；7. 截止阀 ；8. U 形测压管 ；9. 油柱 ； 10. 水柱 ；11. 减压放水阀图1-1-1 流体静力学实验装置图2、说明1．所有测管液面标高均以 标尺（测压管2） 零读数为基准；2．仪器铭牌所注B ∇、C ∇、D ∇系测点B 、C 、D 标高；若同时取标尺零点作为 静力学基本方程 的基准，则B ∇、C ∇、D ∇亦为B z 、C z 、D z ；3．本仪器中所有阀门旋柄 以顺 管轴线为开。
三、实验原理 在横线上正确写出以下公式1．在重力作用下不可压缩流体静力学基本方程 形式之一：z+p/γ=const （1-1-1a ）形式之二：h p p γ+=0 （1-1b ）式中 z ——被测点在基准面以上的位置高度；p ——被测点的静水压强，用相对压强表示，以下同； 0p ——水箱中液面的表面压强；γ——液体重度；h ——被测点的液体深度。
2. 油密度测量原理当U 型管中水面与油水界面齐平（图1-1-2），取其顶面为等压面，有01w 1o p h H γγ== （1-1-2）另当U 型管中水面和油面齐平（图1-1-3），取其油水界面为等压面，则有02w o p H H γγ+=即02w 2o w p h H H γγγ=-=- （1-1-3）h 1wh 2图1-1-2 图1-1-3由（1-1-2）、（1-1-3）两式联解可得：21h h H +=代入式（1-1-2）得油的相对密度o d1o o 12wh d h h γγ==+ （1-1-4）根据式（1-1-4），可以用仪器（不用额外尺子）直接测得o d 。
中国石油大学（华东）工程流体力学实验报告实验日期：成绩：班级：学号：姓名：教师：同组者：实验一流体静力学实验一、实验目的1．掌握用液式测压计测量流体静压强的技能。
2．验证不可压缩流体静力学基本方程，加深对位置水头、压力水头和测压管水头的理解。
3. 观察真空度（负压）的产生过程，进一步加深对真空度的理解。
4．测定油的相对密度。
5．通过对诸多流体静力学现象的实验分析，进一步提高解决静力学实际问题的能力。
二、实验装置本实验的装置如图1-1所示。
1. 测压管；2. 带标尺的测压管；3. 连通管；4. 通气阀；5. 加压打气球；6. 真空测压管；7. 截止阀；8. U型测压管；9. 油柱；10. 水柱；11. 减压放水阀图1-1 流体静力学实验装置图三、实验原理1．在重力作用下不可压缩流体静力学基本方程 形式之一：cp z =+γ (1-1a)形式之二：hp p γ0+= (1-1b)式中 z ——被测点在基准面以上的位置高度；p ——被测点的静水压强（用相对压强表示，以下同）；p 0——水箱中液面的表面压强；γ——液体重度；h ——测点的液体深度。
2. 油密度测量原理。
当U 型管中水面与油水界面齐平（见图1-1-2），取油水界面为等压面时，有：Hh p o γγ1w 01== (1-1-2)另当U 型管中水面和油面齐平（图1-3），取其油水界面为等压面，则有HH p o γγw 02=+即HH h p o w 2w 02γγγ-=-= (1-1-3)图1-2 图1-3由（1-1-2）、式（1-1-3）两式联解可得：21h h H +=代入式（1-1-2）得油的相对密度d o211h h h d o o +==γγ (1-1-4)据此式（1-1-4）,可以用仪器（不用额外尺子）直接测得d o四、实验要求1．记录有关常数。
实验装置编号No. 8各测点的标尺读数为：B ∇= 2.1 -210m ⨯；C ∇= -2.9 -210m ⨯；D ∇= -5.9 -210m ⨯；基准面选在 测压管2标尺零点所在平面 ； C z = -2.9 -210m ⨯； D z =-5.9 -210m ⨯；2．分别求出各次测量时，A 、B 、C 、D 点的压强，并选择一基准验证同一静止液体内的任意二点C 、D 的(pz γ+)是否为常数？答：以（p 0＞ 0）的第一组为例（1）计算A 、B 、C 、D 点的压强，具体步骤如下：0∇=11.80-210m ⨯；21010.20-⨯=∇H m ；B ∇=2.1-210m ⨯；C ∇= -2.9-210m ⨯；D∇= -5.9-210m ⨯；C z = -2.9-210m ⨯；D z = -5.9-210m ⨯；()m p H A2201030.81080.1110.20--⨯=⨯-=∇-∇=γ； ()mp B H B221000.181010.210.20--⨯=⨯-=∇-∇=γ；()mp C H C221000.23109.210.20--⨯=⨯+=∇-∇=γ；()m p D H D221000.26109.510.20--⨯=⨯+=∇-∇=γ；同理，得出其余各次测得的压强值，如表1-1所示。
流体静力学中国石油大学流体力学实验报告篇一：流体静力学中国石油大学(华东)流体力学实验报告实验一、流体静力学实验一、实验目的：填空1．掌握用液式测压计测量流体静压强的技能；2．验证不可压缩流体静力学基本方程，加深对位置水头、压力水头和测压管水头的理解；3.观察真空度（负压）的产生过程，进一步加深对真空度的理解；4．测定油的相对密度；5．通过对诸多流体静力学现象的实验分析，进一步提高解决静力学实际问题的能力。
二、实验装置1、在图1-1-1下方的横线上正确填写实验装置各部分的名称本实验的装置如图所示。
测压管；2.带标尺的测压管；4.7.连通管；通气阀；5.加压打气球；6.真空测压管；截止阀；8.u型测压管；9.油柱；减压放水阀水柱11.图1-1-1流体静力学实验装置图2、说明1．所有测管液面标高均以标尺（测压管2）零读数为基准；2．仪器铭牌所注?b、?c、?D系测点b、c、D标高；若同时取标尺零点作为静力学基本方程的基准，则?b、?c、?D亦为zb、zc、zD；3．本仪器中所有阀门旋柄均以顺管轴线为开。
三、实验原理在横线上正确写出以下公式1．在重力作用下不可压缩流体静力学基本方程形式之一：z?形式之二：p??const（1-1-1a）p?p0??h（1-1b）式中z——被测点在基准面以上的位置高度；p——被测点的静水压强，用相对压强表示，以下同；p0——水箱中液面的表面压强；?——液体重度；h——被测点的液体深度。
2.油密度测量原理当u型管中水面与油水界面齐平（图1-1-2），取其顶面为等压面，有p01??wh1??oh（1-1-2）另当u型管中水面和油面齐平（图1-1-3），取其油水界面为等压面，则有p02??wh??oh即p02???wh2??oh??wh（1-1-3）h1h2w图1-1-2图1-1-3由（1-1-2）、（1-1-3）两式联解可得：代入式（1-1-2）得油的相对密度doh?h1?h2d0??oh1（1-1-4）??wh1?h2根据式（1-1-4），可以用仪器（不用额外尺子）直接测得do。
中国石油大学（华东）工程流体力学实验报告实验日期：成绩：班级：学号：姓名：教师：同组者：实验一、流体静力学实验一、实验目的：填空1．掌握用液式测压计测量流体静压强的技能；2．验证不可压缩流体静力学基本方程，加深对位置水头、压力水头和测压管水头的理解；3. 观察真空度（负压）的产生过程，进一步加深对真空度的理解；4．测定油的相对密度；5．通过对诸多流体静力学现象的实验分析，进一步提高解决静力学实际问题的能力。
二、实验装置1、在图1-1-1下方的横线上正确填写实验装置各部分的名称本实验的装置如图所示。
1. 测压管；2. 带标尺的测压管；3. 连通管；4. 通气阀；5. 加压打起球；6. 真空测压管；7. 截止阀；8. U形测压管；9. 油柱；10. 水柱；11. 减压放水阀图1-1-1 流体静力学实验装置图2、说明1．所有测管液面标高均以标尺（测压管2）零读数为基准；2．仪器铭牌所注B ∇、C ∇、D ∇系测点B 、C 、D 标高；若同时取标尺零点作为 静力学基本方程 的基准，则B ∇、C ∇、D ∇亦为B z 、C z 、D z ；3．本仪器中所有阀门旋柄 以顺 管轴线为开。
三、实验原理 在横线上正确写出以下公式1．在重力作用下不可压缩流体静力学基本方程 形式之一：z+p/γ=const （1-1-1a ）形式之二：h p p γ+=0 （1-1b ）式中 z ——被测点在基准面以上的位置高度；p ——被测点的静水压强，用相对压强表示，以下同； 0p ——水箱中液面的表面压强； γ——液体重度；h ——被测点的液体深度。
2. 油密度测量原理当U 型管中水面与油水界面齐平（图1-1-2），取其顶面为等压面，有01w 1o p h Hγγ== （1-1-2）另当U 型管中水面和油面齐平（图1-1-3），取其油水界面为等压面，则有即02w 2o w p h H H γγγ=-=- （1-1-3）图1-1-2 图1-1-3由（1-1-2）、（1-1-3）两式联解可得： 代入式（1-1-2）得油的相对密度o d1o o12wh dh h γγ==+ （1-1-4）根据式（1-1-4），可以用仪器（不用额外尺子）直接测得o d 。
中国石油大学（华东）工程流体力学实验报告实验日期： 2014.12.11 成绩：班级： 石工12-09学号： 12021409 姓名： 陈相君 教师： 李成华 同组者： 魏晓彤，刘海飞实验二、能量方程（伯诺利方程）实验一、实验目的1．验证 实际流体稳定流的能量方程 ；2．通过对诸多动水水力现象的实验分析，理解 能量转换特性 ； 3．掌握 流速 、流量 、 压强 等水力要素的实验量测技能。
二、实验装置本实验的装置如图2-1所示。
图2-1 自循环伯诺利方程实验装置1. 自循环供水器 ；2.实验台；3. 可控硅无极调速器 ； 4 溢流板； 5. 稳水孔板； 6. 恒压水箱 ； 7. 测压机 ； 8滑动测量尺； 9. 测压管 ； 10. 试验管道 ； 11.测压点 ； 12 皮托管 ； 13. 试验流量调节阀说明本仪器测压管有两种：（1） 皮托管测压管 （表2-1中标﹡的测压管），用以测读皮托管探头对准点的 总水头 ； （2） 普通测压管 （表2-1未标﹡者），用以定量量测 测压管水头 。
实验流量用阀13调节，流量由 调节阀13 测量。
三、实验原理在实验管路中沿管内水流方向取n 个过水断面。
可以列出进口断面（1）至另一断面（i ）的能量方程式（i =2,3,…,n ）取12n 1a a a ==⋅⋅⋅==，选好基准面，从已设置的各断面的测压管中读出 z+p/r 值，测出 透过管路的流量 ，即可计算出 断面平均流速 ，从而即可得到 各断面测压管水头和总水头 。
四、实验要求1．记录有关常数 实验装置编号 No._4____均匀段1d = 1.40 -210m ⨯；缩管段2d = 1.01-210m ⨯；扩管段3d =2.00-210m ⨯；水箱液面高程0∇= 47.6 -210m ⨯； 上管道轴线高程z ∇= 19 -210m ⨯ （基准面选在标尺的零点上）2．量测（pz γ+）并记入表2-2。
注：ii i p h z γ=+为测压管水头，单位：-210m ，i 为测点编号。
中国石油大学（华东）工程流体力学实验报告实验日期：2014.12.11 成绩：班级：石工12-09学号：12021409姓名：陈相君教师：李成华同组者：魏晓彤，刘海飞实验二、能量方程（伯诺利方程）实验一、实验目的1．验证实际流体稳定流的能量方程；2．通过对诸多动水水力现象的实验分析，理解能量转换特性；3．掌握流速、流量、压强等水力要素的实验量测技能。
二、实验装置本实验的装置如图2-1所示。
图2-1 自循环伯诺利方程实验装置1. 自循环供水器；2.实验台；3. 可控硅无极调速器； 4 溢流板； 5. 稳水孔板；6. 恒压水箱 ；7. 测压机 ； 8滑动测量尺； 9. 测压管 ； 10. 试验管道 ； 11.测压点 ； 12 皮托管 ； 13. 试验流量调节阀说明本仪器测压管有两种：（1） 皮托管测压管 （表2-1中标﹡的测压管），用以测读皮托管探头对准点的 总水头 ；（2） 普通测压管 （表2-1未标﹡者），用以定量量测 测压管水头 。
实验流量用阀13调节，流量由 调节阀13 测量。
三、实验原理在实验管路中沿管内水流方向取n 个过水断面。
可以列出进口断面（1）至另一断面（i ）的能量方程式（i =2,3,…,n ）i w i i ii h gv p z gp z -+++=++122221111αγυαγ取12n 1a a a ==⋅⋅⋅==，选好基准面，从已设置的各断面的测压管中读出 z+p/r 值，测出 透过管路的流量 ，即可计算出 断面平均流速 ，从而即可得到 各断面测压管水头和总水头 。
四、实验要求1．记录有关常数 实验装置编号 No._4____均匀段1d = 1.40 -210m ⨯；缩管段2d = 1.01-210m ⨯；扩管段3d =2.00-210m ⨯； 水箱液面高程0∇= 47.6 -210m ⨯； 上管道轴线高程z ∇= 19 -210m ⨯ （基准面选在标尺的零点上）2．量测（pz γ+）并记入表2-2。
中国石油大学（华东）现代远程教育工程流体力学实验报告学生姓名：学号：年级专业层次：16春网络春高起专学习中心：山东济南明仁学习中心提交时间：2016年5月30日1．在重力作用下不可压缩流体静力学基本方程形式之一：（1-1a）形式之二：P=P0+γh（1-1b）式中 Z——被测点在基准面以上的位置高度；P——被测点的静水压强，用相对压强表示，以下同；P0——水箱中液面的表面压强；γ ——液体重度；h——被测点的液体深度。
2．油密度测量原理当U型管中水面与油水界面齐平（图1-2），取其顶面为等压面，有P01=γw h1=γ0HP01（1-2）另当U型管中水面和油面齐平（图1-3），取其油水界面为等压面，则有P02+γw H=γ0H即P02=-γw h2=γ0H-γw H（1-3）由（1-2）、（1-3）两式联解可得：代入式（1-2）得油的相对密度（1-4）据此可用仪器（不用另外尺）直接测得。
流型判别方法(奥齐思泽斯基方法)：本实验的装置如图1-1所示。
图1-1 流体静力学实验装置图1.测压管；2.带标尺的测压管；3.连通管；4.真空测压管；5.U型测压管；6.通气阀；7.加压打气球；8.截止阀；9.油柱；10.水柱； 11.减压放水阀说明1．所有测管液面标高均以标尺（测压管2）零读数为基准；2．仪器铭牌所注、、系测点B、C、D标高；若同时取标尺零点作为静力学基本方程的基准，则、、亦为、、；3．本仪器中所有阀门旋柄顺管轴线为开。
1．搞清仪器组成及其用法。
包括：（1）各阀门的开关；（2）加压方法：关闭所有阀门（包括截止阀），然后用打气球充气；（3）减压方法：开启筒底阀11放水；（4）检查仪器是否密封加压后检查测管l、2、5液面高程是否恒定。
若下降，表明漏气，应查明原因并加以处理。
2．记录仪器编号、各常数。
3．实验操作，记录并处理实验数据，见表1-1和表1-2。
4．量测点静压强。
（1）打开通气阀6（此时），记录水箱液面标高和测管2液面标高(此时)；（2）关闭通气阀6及截止阀8，加压使之形成 ，测记及；（3）打开放水阀11，使之形成（要求其中一次 ，即），测记及。
中国石油大学（流体力学）实验报告
实验日期：2012-2-15 成绩：
班级：学号：姓名：教师：
同组者：

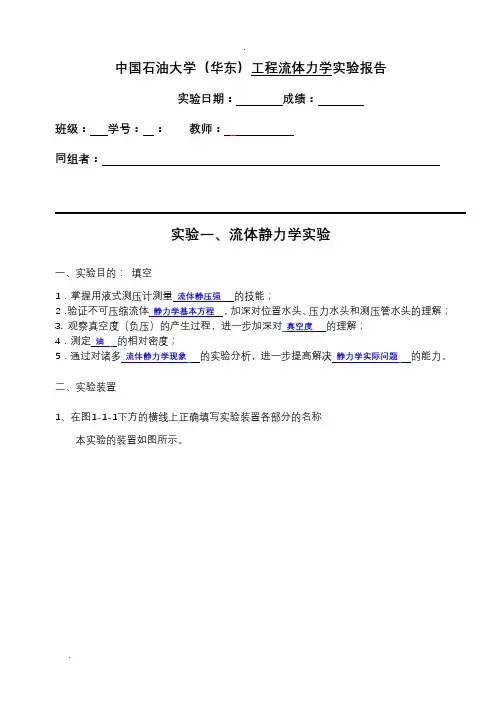

实验一、流体静力学实验
一、实验目的
1．掌握用液式测压计测量流体静压强的技能；
2．验证不可压缩流体静力学基本方程，加深对位置水头、压力水头和测压管水头的理解；
3. 观察真空度（负压）的产生过程，进一步加深对真空度的理解；
4．测定油的相对密度；
5．通过对诸多流体静力学现象的实验分析，进一步提高解决实际问题
的能力。
二、实验装置
1、在图1-1-1下方的横线上正确填写实验装置各部分的名称
本实验的装置如图所示。
1. 测压管；
2. 带标尺的测压管；
3. 连通管；
4. 通气阀；
5. 加压打气球；
6. 真空测压管；
7 截止阀. ；8. U形测压管；9. 油柱；
10. 水柱 ；11. 减压放气阀
图1-1-1 流体静力学实验装置图
2、说明
1．所有测管液面标高均以 测压管2标尺 零读数为基准；
2．仪器铭牌所注B ∇、C ∇、D ∇系测点B 、C 、D 标高；若同时取标尺零点作为静力学基本方程 的基准，则B ∇、C ∇、D ∇亦为B z 、C z 、D z ；
3．本仪器中所有阀门旋柄 均 以顺 管轴线为开。
三、实验原理 在横线上正确写出以下公式
1．在重力作用下不可压缩流体静力学基本方程 形式之一：
const p
=+
γ
z （1-1-1a ）
形式之二：
h p p γ+=0 （1-1
b ）
式中 z ——被测点在基准面以上的位置高度；
p ——被测点的静水压强，用相对压强表示，以下同； 0p ——水箱中液面的表面压强； γ——液体重度；
h ——被测点的液体深度。
2. 油密度测量原理
当U 型管中水面与油水界面齐平（图1-1-2），取其顶面为等压面，有
01w 1o p h H γγ== （1-1-2）
另当U 型管中水面和油面齐平（图1-1-3），取其油水界面为等压面，则有
02w o p H H γγ+= 即
02w 2o w p h H H γγγ=-=- （1-1-3）
h 1
w
h 2
图1-1-2 图1-1-3
由（1-1-2）、（1-1-3）两式联解可得：
21h h H += 代入式（1-1-2）得油的相对密度o d 2
11
0h h h w +=
=
γγ （1-1-4） 根据式（1-1-4），可以用仪器（不用额外尺子）直接测得o d 。
四、实验要求 填空
1．记录有关常数 实验装置编号No. 6
各测点的标尺读数为：
B ∇= 2.1 cm ；
C ∇= -2.9 cm ；
D ∇= -5.9 cm ；
基准面选在 测压管2标尺零点刻度处 ； C z = -2.9 cm ；
D z = -5.9 cm ；
2．分别求出各次测量时，A 、B 、C 、D 点的压强，并选择一基准验证同一静
止液体内的任意二点C 、D 的(p
z γ
+)是否为常数？
3．求出油的重度。
o γ= 8.20*103 3N/m 4．测出6#测压管插入小水杯水中深度。
6h ∆= 5.78 cm 5．完成表1-1-1及表1-1-2。
五、实验步骤
填空
1．搞清仪器组成及其用法。
包括：
1）各阀门的开关； 2）加压方法
关闭所有阀门（包括截止阀），然后用 加压打气球 充气； 3）减压方法
开启筒 减压放水阀 11放水； 4）检查仪器是否密封
加压后检查 测压管 l 、2、8液面高程是否恒定。
若下降，表明漏气，应查明原因并加以处理。
2．记录仪器编号、各常数。
3．实验操作，记录并处理实验数据，见表1-1-1和表1-1-2。
4．量测点静压强。
1)打开通气阀4(此时00=p )，记录 水箱液面 标高0∇和测管2液面标高H ∇(此时0H ∇=∇)；
2)关闭 通气阀 4及截止阀8，加压使之形成00p >，测记0∇及H ∇；
3)打开 减压放水阀 11，使之形成00<p (要求其中一次B 0p
γ
<，
即H B ∇<∇)，测记0∇及H ∇。
5．测出测压管6插入小水杯中的深度。
6．测定油的相对密度o d 。
1)开启通气阀4，测记0∇；
2)关闭 通气阀 4，打气加压(0
0>p )，微调放气螺母使U 形管
中水面与油水交界面齐平(图1-1-2)，测记0∇及H ∇(此过程反复进行3次)。
3)打开通气阀4，待液面稳定后，关闭所有阀门；然后开启 减压放水阀 11降压(00<p )，使U 形管中的水面与油面齐平(图1-1-3)，测记00<p (此过程亦反复进行3次)。
六、注意事项（填空）
1．用打气球加压、减压需缓慢，以防液体 溢出 及 油滴 吸附在管壁上；打气后务必关闭打气球下端阀门，以防漏气。
2．在实验过程中，装置的 气密性 要求保持良好。
表1-1-1 流体静压强测量记录及计算表
表1-1-2 油相对密度测量记录及计算表
5
七、问题分析
1．同一静止液体内的测压管水头线是根什么线?
答：同一静止液体内的测压管水头线是根等压面的投影形成的水平线
2．当
B 0
p 时，静压仪中的真空区域有哪些？
答：有三部分：
（1）过测压管2液面作一水平面，由等压面原理可知相对测压管2及水箱内的水体而言，该平面为等压面，压强为大气压强，故该平面以上密封
的水、气所占的空间区域，均为真空区域.
（2）同理，过箱顶小水杯的液面作一水平面，在测压管6中，该平面以上的水体为真空区域.
（3）在测压管8中，从水面向下深度某一段水柱亦为真空区。
这段高度与测压管2液面低于箱液面的高度相等，亦与测压管6液面高于小水杯液面
高度相等.
3．若再备一根直尺，试采用另外最简便的方法测定
o
d。
答:关闭空气阀截止阀，用打气球加压使测压管液面高于水箱液面，U型管中的油面高于水面。
读出测压管的高度h0，U型管水面高度h1,用直尺读出油面高于水面的高度h3。
d0=h3/（h0-h1）
4．如测压管太细，对测量结果将有何影响?
答:若测压管太细则会出现毛细现象，液面会高于原本的高度，会对读数带来误差，影响实验结果。
5．过C点作一水平面，相对管1、2、8及水箱中液体而言，这个水平面是不是等压面?哪一部分液体是同一等压面?
答:不全是等压面，它仅相对管中1、2及水箱中的液面而言，这个水平面才是等压面；相对于等压面8和水箱中的液体而言，该水平面不是等压面。
八、心得体会
做了通过这次实验，我不仅掌握了使用液式测压计测量流体静压强的技能和方法，而且也验证了不可压缩流体静力学基本方程，观察了真空度的产生过程和方法，加深了对真空度，表压力以及绝对压力的理解，也学会了测定油品相对密度的方法,提高了自己的动手能力，从而进一步提高解决实际问题的能力。
