输出电压由LED条显示。
当电压超过该LED限值时LEDs发光。
下表显示了这些LEDs所代表的信息LED 输出电压颜色指示V绿色230 V ACD11 >215V绿色200 V ACD10 >190D9 >160V绿色180 V ACV绿色150 V ACD8 >120V绿色110 V ACD7 >8552V绿色60 V ACD6 >V绿色48 V AC40D5 >V绿色36 V ACD4 >28V绿色24 V AC19D3 >过载电流由红色LED（D12）指示，当电流过载时该LED发光下面给出了LECRRPS板的一些更进一步的信息额定电压为可调直流电Un电压的范围由旋转开关来调节并由LED条来显示输出端在控制信号上升后20ms到达额定电压Un输出电压在达到额定电压后大概2妙后自动下降到事先制定的可调值。
我们可以通过J8的跳线来阻止输出电压下降当减速控制信号为OFF时，输出电压Un在1秒中内现行的减到0。
这减少了机械噪声。
该功能可由J7跳线来阻止当输出过载时，电压下降并且由电源限制输出电路。
同时红色LED“过载”发光当减速控制信号没有运行时，输出电流为0（＝0A）单个电源的的输出功率为150W。
输出功率可以通过并联其他电源来增加在LECRRPS板上，有一个提供230V AC减速的电压继电接触器和一个光电禁止管？ photocell disabling该继电器由减速控制信号来激发，它被认为并行使用于两个用途8.3 LCEDICLCEDIC 使用在用变频器控制的简单AC 门中。
为了使现场的连接工作简单化，在门适配模块中有一块交叉连接板。
从LCECCB 板来的与门相关的电缆被插在该交叉连接板上。
电缆给该板上相关的连接器件信号旋转开关开关位置 描述 1－8 LOA(锁自动门) 2－7 PC1（光电管）3－6 MSE1（机械安全边缘）S1 4－5 MSE2（机械安全边缘）跳线跳线位置 描述 注释 1 NC 2 85:SB/OBX1-X3 3 NO用来选择给安川变频器门慢速接触器（K1输出）的控制信号的极性下图为LCEDIC板的连接8.4 LCEDCC门接触控制板用于无阻尼或减速的简单AC门中。
巨人通力电梯调试要点巨人通力电梯调试要点参数出厂值功能描述1—1 1 与锁梯层一致1—2 6 全集选带运行箭头设61—10 5 开门保持时间（可根据现场情况设定）1—12 0 选择ADO/ACL带提前开门设4，不带提前开门设0 1—13 0 强制关门1—18 1 单开门设1，贯通门设31—23 1 前门类型（所有电梯必须设为1）1—24 0 后门类型，有后门时设11—30 1 泊梯层，和基站设为一致1—32 99 泊梯时间1—33 1 泊梯模式1—41 用按钮错误消时设submenu1-submenu2-1用防捣乱功能时设submenu1-1submenu2-1关闭此功能两个都设0 1—42 1 内召注册时蜂鸣1—43 0 外召忽略允许1—44 0 有司机功能时设4，无司机功能设01—50 1 在并联或群控时电梯号码，并联时主梯设1副梯设2，群控时按接线设置1，2，3………..无并联设1 1—51 33 并联和群控时设置，1号梯设33，2号梯设34以此类推多一台梯向上加11—53 2 重开门类型，重开门一次设1，重开门数次设21—54 1 最底层，修改后必须重新进行井道自学习（并联和群控的最底楼不一致时设置）1—56 8 群组容量，两台并联设2，群控时根据实际群控台数设置，无并联设81—60 1 消防返回层，和消防层设为一致1—61 11 消防区域码，有消防设11，无消防设01—62 0 消防功能，有消防设1，无消防设01—71 3 检修驱动极限，须设为31—72 1 锁梯返回层，和基站设为一致1—79 0 锁梯时轿厢照明状态，关闭设0，不关闭设11—83 1 超载闪烁信号，不闪烁设0，闪烁设11—92 1 风扇类型（1为自动且带开关，0为自动）1—93 0 COP不可选择，单开门设0，贯通门设11—94 7 到站钟1—98 1 照明类型（1为自动且带开关，0为自动）6—1 11 驱动类型6—2 1 井道类型（只能设1）6—17 1 自学习前设1，自学习完成后设为06—20 -- 77N位置，5-5-1做完后把77N的距离安装成和此值加2CM一样（安装完后将电梯开到顶层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长）6—21 -- 77U位置，5-5-1做完后把77U的距离安装成和此值加2CM一样（安装完后将电梯开到底层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长）6—26 0.3 爬行时间5-5-1学习前设0.3。
巨人通力电梯调试要点参数出厂值功能描述1—1 1 与锁梯层一致1—2 6 全集选带运行箭头设61—10 5 开门保持时间〔可根据现场情况设定〕1—12 0 选择ADO/ACL带提前开门设4，不带提前开门设01—13 0 强制关门1—18 1 单开门设1，贯穿门设31—23 1 前门类型〔所有电梯必须设为1〕1—24 0 后门类型，有后门时设11—30 1 泊梯层，和基站设为一致1—32 99 泊梯时间1—33 1 泊梯模式1—41 用按钮错误消时设submenu1-0 submenu2-1用防捣乱功能时设submenu1-1 submenu2-1关闭此功能两个都设01—42 1 召注册时蜂鸣1—43 0 外召忽略允许1—44 0 有司机功能时设4，无司机功能设01—50 1 在并联或群控时电梯，并联时主梯设1副梯设2，群控时按接线设置1，2， 3………..无并联设11—51 33 并联和群控时设置，1号梯设33，2号梯设34以此类推多一台梯向上加11—53 2 重开门类型，重开门一次设1，重开门数次设21—54 1 最底层，修改后必须重新进展井道自学习〔并联和群控的最底楼不一致时设置〕1—56 8 群组容量，两台并联设2，群控时根据实际群控台数设置，无并联设81—60 1 消防返回层，和消防层设为一致1—61 11 消防区域码，有消防设11，无消防设01—62 0 消防功能，有消防设1，无消防设01—71 3 检修驱动极限，须设为31—72 1 锁梯返回层，和基站设为一致1—79 0 锁梯时轿厢照明状态，关闭设0，不关闭设11—83 1 超载闪烁信号，不闪烁设0，闪烁设11—92 1 风扇类型〔1为自动且带开关，0为自动〕1—93 0 COP不可选择，单开门设0，贯穿门设11—94 7 到站钟1—98 1 照明类型〔1为自动且带开关，0为自动〕6—1 11 驱动类型6—2 1 井道类型〔只能设1〕6—17 1 自学习前设1，自学习完成后设为06—20 -- 77N位置，5-5-1做完后把77N的距离安装成和此值加2CM一样〔安装完后将电梯开到顶层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长〕6—21 -- 77U位置，5-5-1做完后把77U的距离安装成和此值加2CM一样〔安装完后将电梯开到底层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长〕6—26 0.3 爬行时间5-5-1学习前设0.3。

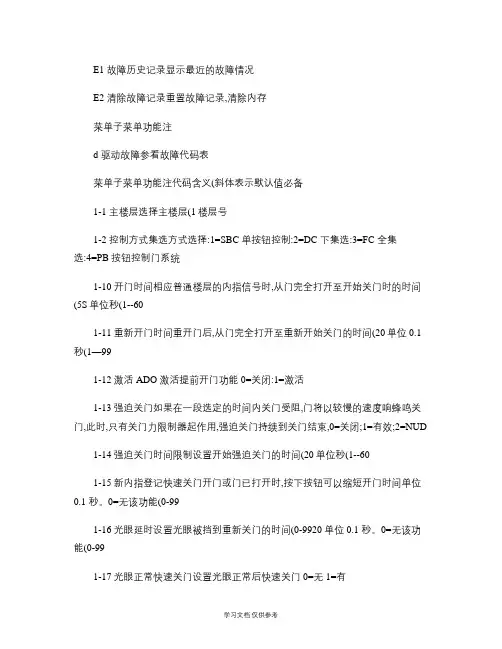

E1 故障历史记录显示最近的故障情况E2 清除故障记录重置故障记录,清除内存菜单子菜单功能注d 驱动故障参看故障代码表菜单子菜单功能注代码含义(斜体表示默认值必备1-1 主楼层选择主楼层(1楼层号1-2 控制方式集选方式选择:1=SBC 单按钮控制:2=DC 下集选:3=FC 全集选:4=PB 按钮控制门系统1-10 开门时间相应普通楼层的内指信号时,从门完全打开至开始关门时的时间(5S单位秒(1--601-11 重新开门时间重开门后,从门完全打开至重新开始关门的时间(20单位0.1 秒(1—991-12 激活ADO 激活提前开门功能0=关闭:1=激活1-13 强迫关门如果在一段选定的时间内关门受阻,门将以较慢的速度响蜂鸣关门,此时,只有关门力限制器起作用,强迫关门持续到关门结束,0=关闭;1=有效;2=NUD1-14 强迫关门时间限制设置开始强迫关门的时间(20单位秒(1--601-15 新内指登记快速关门开门或门已打开时,按下按钮可以缩短开门时间单位0.1 秒。
0=无该功能(0-991-16 光眼延时设置光眼被挡到重新关门的时间(0-9920 单位0.1 秒。
0=无该功能(0-991-17 光眼正常快速关门设置光眼正常后快速关门0=无1=有1-18 禁止同时开门A 门和B 门的开门及同时开门功能1=A 门优先;2=B门优先3=同时1-19 对穿门轿厢选用对穿门轿厢0=一个门;1=对穿门1-20 门终鸣器为盲人选择门终鸣器0=关;1=门完全打开时响1-21 延长开门时间LCECOS 的输入XC(34:E的类型0=按钮(DOEB;1=开关带蜂鸣器(DOES;2=开关不带蜂鸣器(DOES;1-22 DOP 类型选择DOP 类型0=none;1=DOP CS泊梯1-30 泊梯楼层如1-33=2(群组泊梯1#梯此菜单选择的楼层是第一泊梯楼层(PAM2#梯此菜单选择的楼层是第二泊梯楼层(PAS3#梯此菜单应0,0=0FF,nn=楼层号1-31 泊梯时开门泊梯时A 门与B 门的开关情况0=关,1=A 门优先,2=B门优先,3=AB 门同时开1-32 泊梯时间选择电梯在开始泊梯前的空闲时间(30(1-99秒1-33 泊梯模式选择单台或群组泊梯0=关,1=单梯,2=群组泊梯1-34 自动从特定楼层派遣电梯空闲电梯将离开此楼层(ADF功能0=关,nn=指定楼层1-35 自动返回特定楼层(ADF功能将电梯开往此楼层0=回主楼层,nn=指定楼层内指1-40 允许反向内选允许登陆与电梯运行方向相反的内指信号,一旦停梯使这些信号开始响应0=关,1=开,1-41 错误内选删除电梯连续完成两个内指而无人出入轿厢的情况下删除所有内指信号0=关,1=开1-42 内选登记蜂鸣器当内选按亮(登记时发出一短促声音0=关,1=开1-43 忽略新外呼为响应运时的外呼而忽略新外呼0=关,1=开1-44 司机模式选择0:标准1:ATS HK/ 2:ATS CS1-45 锁的类型(楼层进出控制指定LCEOPT 的锁输入信号-锁-的用法0=关,1:锁内选,2:锁外呼, 3:锁内选和外呼1-46 优先下呼1。
运通系列电梯调试作业指导目录一．调试流程图 ---------2 二．调试操作说明 ---------3 1．控制系统框图 ---------42．控制系统用户界面的操作流程 ---------5-163．驱动部分---------16-234．运行准备---------------235.慢车运行 -------- 23-256.快车调试 --------25-287．门机调整 --------28-338.平衡系数测定 --------33-349．超载设定 --------34-3510.功能检测 --------35附录1 ：LCECPU参数表 --------35-67附录2：LCECPU故障代码 --------67-77附录3:SIEI变频器参数设定说明 --------77-81附录4：SIEI变频器故障代码 --------81-83附录5：门机参数及故障代码 -------83-88附录6 ：调试报告 -------89-96调试前准备：确认项目信息。
合同配置要求与现场核实(确认需要调试的电梯型号和配置要求) 调试工具准备：常用工具、钳形电流表、变频器操作器、门机服务器、调试资料 现场调试条件具备确认:电源、门洞封堵、部件是否已安装完毕（过程检验中整改项是否已整改完毕）电梯动态检查：确认井道信号、门锁功能、安全回路状态、对重块数量、缓冲器功能及缓冲距确认。
动车前准备工作：电机电流自学习和编码器定位、检修运行 减速距离自学习：实施5-5-1参数平层位置调整：实施5-6-1参数运行质量调整：启动、加速、恒速、减速、停车（包括多段速段速确认）门机运行质量调整：开关门到位位置、加速时间、爬行时间平衡系数：用电流测试法。
调整平衡系数功能试验：77U 、77N 位置检测 超载、光幕、司机、优先、消防、锁梯、提前开门、再平层、语音报站、应急平层、抱闸检测、并联、填写调试报告:按调试报告要求，填写完整报告(lonworks)节点下载：实施5-7-1或5-7-2参数井道自学习：实施5-2-1参数1．控制系统框图：下图表是运通产品的电气系统的结构。
巨人通力电梯调试要点参数出厂值功能描述1—1 1 与锁梯层一致1—2 6 全集选带运行箭头设61—10 5 开门保持时间（可根据现场情况设定）1—12 0 选择ADO/ACL带提前开门设4，不带提前开门设0 1—13 0 强制关门1—18 1 单开门设1，贯通门设31—23 1 前门类型（所有电梯必须设为1）1—24 0 后门类型，有后门时设11—30 1 泊梯层，和基站设为一致1—32 99 泊梯时间1—33 1 泊梯模式1—41 用按钮错误消时设submenu1-0 submenu2-1用防捣乱功能时设submenu1-1 submenu2-1关闭此功能两个都设01—42 1 内召注册时蜂鸣1—43 0 外召忽略允许1—44 0 有司机功能时设4，无司机功能设01—50 1 在并联或群控时电梯号码，并联时主梯设1副梯设2，群控时按接线设置1，2，3………..无并联设11—51 33 并联和群控时设置，1号梯设33，2号梯设34以此类推多一台梯向上加11—53 2 重开门类型，重开门一次设1，重开门数次设21—54 1 最底层，修改后必须重新进行井道自学习（并联和群控的最底楼不一致时设置）1—56 8 群组容量，两台并联设2，群控时根据实际群控台数设置，无并联设81—60 1 消防返回层，和消防层设为一致1—61 11 消防区域码，有消防设11，无消防设01—62 0 消防功能，有消防设1，无消防设01—71 3 检修驱动极限，须设为31—72 1 锁梯返回层，和基站设为一致1—79 0 锁梯时轿厢照明状态，关闭设0，不关闭设11—83 1 超载闪烁信号，不闪烁设0，闪烁设11—92 1 风扇类型（1为自动且带开关，0为自动）1—93 0 COP不可选择，单开门设0，贯通门设11—94 7 到站钟1—98 1 照明类型（1为自动且带开关，0为自动）6—1 11 驱动类型6—2 1 井道类型（只能设1）6—17 1 自学习前设1，自学习完成后设为06—20 -- 77N位置，5-5-1做完后把77N的距离安装成和此值加2CM一样（安装完后将电梯开到顶层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长）6—21 -- 77U位置，5-5-1做完后把77U的距离安装成和此值加2CM一样（安装完后将电梯开到底层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长）6—26 0.3 爬行时间5-5-1学习前设0.3。

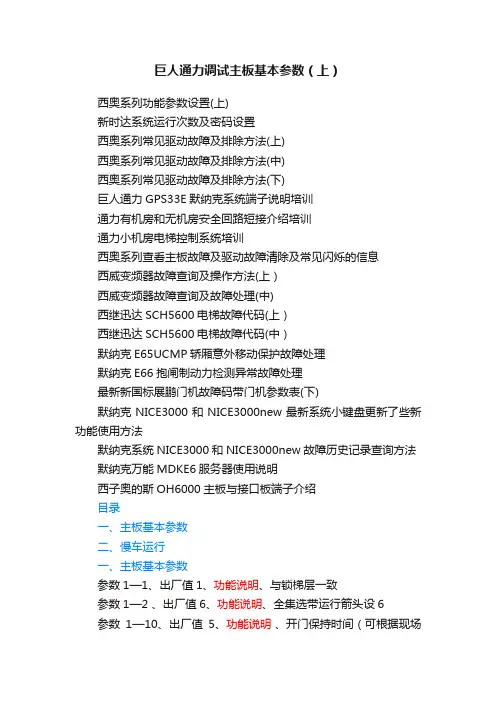

巨人通力调试主板基本参数（上）西奥系列功能参数设置(上)新时达系统运行次数及密码设置西奥系列常见驱动故障及排除方法(上)西奥系列常见驱动故障及排除方法(中)西奥系列常见驱动故障及排除方法(下)巨人通力GPS33E默纳克系统端子说明培训通力有机房和无机房安全回路短接介绍培训通力小机房电梯控制系统培训西奥系列查看主板故障及驱动故障清除及常见闪烁的信息西威变频器故障查询及操作方法(上）西威变频器故障查询及故障处理(中)西继迅达SCH5600电梯故障代码(上）西继迅达SCH5600电梯故障代码(中）默纳克E65UCMP轿厢意外移动保护故障处理默纳克E66抱闸制动力检测异常故障处理最新新国标展鹏门机故障码带门机参数表(下)默纳克NICE3000和NICE3000new最新系统小键盘更新了些新功能使用方法默纳克系统NICE3000和NICE3000new故障历史记录查询方法默纳克万能MDKE6服务器使用说明西子奥的斯OH6000主板与接口板端子介绍目录一、主板基本参数二、慢车运行一、主板基本参数参数1—1、出厂值1、功能说明、与锁梯层一致参数1—2 、出厂值6、功能说明、全集选带运行箭头设6参数1—10、出厂值5、功能说明、开门保持时间（可根据现场情况设定）参数1—12、出厂值0、功能说明、选择ADO/ACL带提前开门设4，不带提前开门设0参数1—13、出厂值 0、功能说明、强制关门参数1—18、出厂值1、功能说明、单开门设1，贯通门设3参数1—23、出厂值1、功能说明、前门类型（所有电梯必须设为1）参数1—24、出厂值0、功能说明、后门类型，有后门时设1参数1—30、出厂值1、功能说明、泊梯层，和基站设为一致参数1—32、出厂值99、功能说明、泊梯时间参数1—33、功能说明、用按钮错误消时设submenu1-0、submenu2-用防捣乱功能时设submenu1-1 submenu2-1、关闭此功能两个都设0参数1—42、出厂值1、功能说明、内召注册时蜂鸣参数1—43、出厂值0、功能说明、外召忽略允许0不使用1使用计时结束内召（为响应超时的外呼而忽略新外呼）参数1—44、出厂值0、功能说明、有司机功能时设4，无司机功能设0参数1—50、出厂值1、功能说明、在并联或群控时电梯号码，并联时主梯设1副梯设2，群控时按接线设置1、2、3无并联设1 参数1—51、出厂值33、功能说明、并联和群控时设置，1号梯设33，2号梯设34以此类推多一台梯向上加1参数1—53、出厂值2、功能说明、重开门类型，重开门一次设1，重开门数次设2参数1—54、出厂值1、功能说明、最底层，修改后必须重新进行井道自学习（并联和群控的最底楼不一致时设置）参数1—56、出厂值8、功能说明、群组容量，两台并联设2，群控时根据实际群控台数设置，无并联设8参数1—60、出厂值1、功能说明、消防返回层，和消防层设为一致参数1—61、出厂值11、功能说明、消防区域码，有消防设11，无消防设0参数1—62、出厂值0、功能说明、消防功能，有消防设1，无消防设0参数1—71、出厂值3、功能说明、检修驱动极限，须设为3参数1—72、出厂值1、功能说明、锁梯返回层，和基站设为一致参数1—79、出厂值0、功能说明、锁梯时轿厢照明状态，关闭设0，不关闭设1参数1—83、出厂值1、功能说明、超载闪烁信号，不闪烁设0，闪烁设1参数1—92、出厂值1、功能说明、风扇类型（1为自动且带开关，0为自动）参数1—93、出厂值0、功能说明、COP不可选择，单开门设0，贯通门设1参数1—94、出厂值7、功能说明、到站钟参数1—98、出厂值1、功能说明、照明类型（1为自动且带开关，0为自动）参数6—1、出厂值11、功能说明、驱动类型参数6—2、出厂值 1、功能说明、井道类型（只能设1）参数6—17、出厂值1、功能说明、自学习前设1，自学习完成后设为0参数6—20、77N位置，功能说明、5-5-1做完后把77N的距离安装成和此值加2CM一样（安装完后将电梯开到顶层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长）参数6—21 、77U位置，功能说明、5-5-1做完后把77U的距离安装成和此值加2CM一样（安装完后将电梯开到底层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长）参数6—26、出厂值0.3、功能说明、爬行时间5-5-1学习前设0.3。
目录升级CPU和DRV指导手册(最终版)机房控制柜打上紧急电动, 上电.6—16= 7 断电上电6—1= 11 断电上电1—99= 2 断电上电5—7—2 断电上电1—1 与锁梯层一致(1—72)1—2 6(该参数设置后外呼盒上会有运行箭头)1—12 有提前开门时设 4 无提前开门时设 01—13 01—18 单开门时设 1 双开门时设为 31—24 单开门时设 0 双开门时设为 1 1—42 11—71 31—72 锁梯返回层1—79锁梯时照明关闭=0锁梯时照明不关闭=11—83 11—92 11—930 双开门时设 11—9471—98 17—907—8007—8107—84显示当前位置 1显示下一位置 17—97 1 (锁梯时电梯返回锁梯层关门后外召显示关闭)6—1 116—2 16—26 1.56—28 1.76—34 1.7 (短层时可以小一些)6—60 01—30 基站层锁梯返回层1—32 反基站延时1—33 反基站功能选择1—44 司机功能1—60消防反回曾层1—6111 区域码1—62 1 消防功能选择1—50 为电梯号一号梯为1二号梯为2一类推1—56 为电梯台数1—41 Submenu 1为放到乱功能设为1Submenu2为消号功能设为11用户界面的操作手册 21.1 CPU用户界面的按钮 21.1.1用户界面的按钮 21.1.2 LCE™用户界面的LEDs和按钮71.2变频器用户界面141.2.1面板操作说明142. 慢车运行前需做步骤162.1 修改CPU参数162.2 设置变频器162.2.1同步曳引机162.2.2异步曳引机203.快车调试243.1 DRV抱闸延时调整243.2轿顶检修箱内CCBS拨码开关位置调整243.3 井道自学习243.4 减速距离学习253.5 显示程序设置253.6 减速距离学习25 附录1:参数表28 附录2:OPT拨码开关位置表60 附录3：选项功能缩写62 1用户界面的操作手册1.1 CPU用户界面的按钮1.1.1用户界面的按钮按钮和显示屏1.功能模式2.功能模式的显示3.楼层（轿厢位置）4.新楼层（目标楼层）5.增加数值/楼层6.选择数值/接受7.上召8.内召9.限速器测试10.子菜单11.数值（调整值）12.减小数值/楼层13.下召14.缓冲测试用户界面的功能模式如下表所示下例描述了召梯的步骤。
