第11章 金属的塑性变形和强化

金属的塑性变形、纤维组织及其对金属性能的影响一、金属的塑性变形金属受力时，其原子的相对位置发生改变，宏观上表现为形状、尺寸的变化，此种现象称为变形。

金属变形按其性质分为弹性变形和塑性变形。

当受力不大时，去除外力后原子立即恢复到原来的平衡位置，变形立即消失，这种变形称为弹性变形。

当应力超过一定值时（≥бs），金属在弹性变形的同时还会产生塑性变形。

1、单晶体的塑性变形单晶体的塑性变形，主要是以滑移的方式进行的，即晶体的一部分沿着一定的晶面和晶向相对于另一部分发生滑动，滑动后原子处于新的稳定位置，不再回到原来位置。

研究表明，滑移总是优先沿晶体中一定的晶面和晶向发生，晶体中能够发生滑移的晶面和晶向称为滑移面和滑移方向。

滑移面和滑移方向越多，金属的塑性越好。

晶体的滑移是借助于位错的移动来实现的。

大量的位错移出晶体表面，就产生了宏观的塑性变形。

2、多晶体的塑性变形常用金属材料都是多晶体。

每个晶粒内的塑性变形主要仍以滑移方式进行。

但多晶体中各相邻晶粒的位向不同，各晶粒之间有一晶界相连接，因此，具有下列特点：（1）晶粒位向的影响由于多晶体中各个晶粒的位向不同，在外力作用下，有的晶粒处于有利于滑移的位置，有的晶粒处于不利位置。

产生滑移的晶粒必然会受到周围位向不同晶粒的阻碍，使滑移阻力增加，从而提高了塑性变形的抗力。

所以多晶体的塑性变形是逐步扩展和不均匀的，其结果之一便是产生内应力。

（2）晶界的作用晶界对塑性变形有较大的阻碍作用。

试样在晶界附近不易发生变形，出现所谓“竹节”现象。

这是因为晶界处原子排列比较紊乱，阻碍位错的移动，因而阻碍了滑移的缘故。

很显然，晶界越多，多晶体的塑性变形抗力越大。

（3）晶粒大小的影响在一定体积的晶体内晶粒数目越多，晶粒越细，晶界越多，不同位向的晶粒也越多。

因而塑性变形抗力也就越大，表现出较好的塑性和韧性。

故生产中都尽一切努力细化晶粒。

二、金属的冷塑性变形对性能的影响冷塑性变形对金属性能的主要影响是造成加工硬化，即随着变形度的增加，金属强度、硬度提高，而塑性、韧性下降的现象。

塑性变形对金属组织和性能的影响1. 塑性变形对金属组织结构的影响（1）晶粒发生变形金属发生塑性变形后,晶粒沿形变方向被拉长或压扁。

当变形量很大时, 晶粒变成细条状(拉伸时), 金属中的夹杂物也被拉长, 形成纤维组织。

变形前后晶粒形状变化示意图（2）亚结构形成金属经大的塑性变形时, 由于位错的密度增大和发生交互作用, 大量位错堆积在局部地区, 并相互缠结, 形成不均匀的分布, 使晶粒分化成许多位向略有不同的小晶块, 而在晶粒内产生亚晶粒。

金属经变形后的亚结构（3）形变织构产生金属塑性变形到很大程度(70%以上)时, 由于晶粒发生转动, 使各晶粒的位向趋近于一致, 形成特殊的择优取向, 这种有序化的结构叫做形变织构。

形变织构一般分两种：一种是各晶粒的一定晶向平行于拉拔方向, 称为丝织构, 例如低碳钢经高度冷拔后, 其<100>平行于拔丝方向; 另一种是各晶粒的一定晶面和晶向平行于轧制方向, 称为板织构, 低碳钢的板织构为{001}<110>。

形变织构示意图2. 塑性变形对金属性能的影响（1）形变强化金属发生塑性变形, 随变形度的增大, 金属的强度和硬度显著提高, 塑性和韧性明显下降。

这种现象称为加工硬化, 也叫形变强化。

产生加工硬化的原因是：金属发生塑性变形时, 位错密度增加, 位错间的交互作用增强, 相互缠结, 造成位错运动阻力的增大, 引起塑性变形抗力提高。

另一方面由于晶粒破碎细化, 使强度得以提高。

在生产中可通过冷轧、冷拔提高钢板或钢丝的强度。

（2）产生各向异性由于纤维组织和形变织构的形成, 使金属的性能产生各向异性。

如沿纤维方向的强度和塑性明显高于垂直方向的。

用有织构的板材冲制筒形零件时, 即由于在不同方向上塑性差别很大, 零件的边缘出现“制耳”。

在某些情况下, 织构的各向异性也有好处。

制造变压器铁芯的硅钢片, 因沿[100]方向最易磁化, 采用这种织构可使铁损大大减小, 因而变压器的效率大大提高。

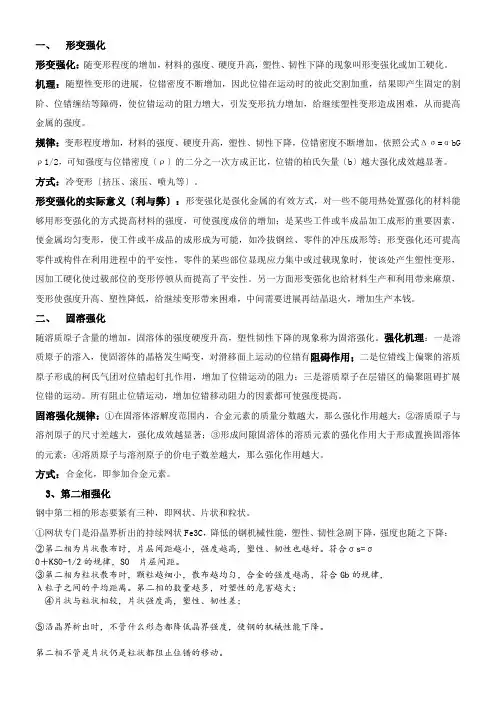

一、形变强化形变强化：随变形程度的增加，材料的强度、硬度升高，塑性、韧性下降的现象叫形变强化或加工硬化。

机理：随塑性变形的进展，位错密度不断增加，因此位错在运动时的彼此交割加重，结果即产生固定的割阶、位错缠结等障碍，使位错运动的阻力增大，引发变形抗力增加，给继续塑性变形造成困难，从而提高金属的强度。

规律：变形程度增加，材料的强度、硬度升高，塑性、韧性下降，位错密度不断增加，依照公式Δσ=αbG ρ1/2，可知强度与位错密度〔ρ〕的二分之一次方成正比，位错的柏氏矢量〔b〕越大强化成效越显著。

方式：冷变形〔挤压、滚压、喷丸等〕。

形变强化的实际意义〔利与弊〕：形变强化是强化金属的有效方式，对一些不能用热处置强化的材料能够用形变强化的方式提高材料的强度，可使强度成倍的增加；是某些工件或半成品加工成形的重要因素，使金属均匀变形，使工件或半成品的成形成为可能，如冷拔钢丝、零件的冲压成形等；形变强化还可提高零件或构件在利用进程中的平安性，零件的某些部位显现应力集中或过载现象时，使该处产生塑性变形，因加工硬化使过载部位的变形停顿从而提高了平安性。

另一方面形变强化也给材料生产和利用带来麻烦，变形使强度升高、塑性降低，给继续变形带来困难，中间需要进展再结晶退火，增加生产本钱。

二、固溶强化随溶质原子含量的增加，固溶体的强度硬度升高，塑性韧性下降的现象称为固溶强化。

强化机理：一是溶质原子的溶入，使固溶体的晶格发生畸变，对滑移面上运动的位错有阻碍作用；二是位错线上偏聚的溶质原子形成的柯氏气团对位错起钉扎作用，增加了位错运动的阻力；三是溶质原子在层错区的偏聚阻碍扩展位错的运动。

所有阻止位错运动，增加位错移动阻力的因素都可使强度提高。

固溶强化规律：①在固溶体溶解度范围内，合金元素的质量分数越大，那么强化作用越大；②溶质原子与溶剂原子的尺寸差越大，强化成效越显著；③形成间隙固溶体的溶质元素的强化作用大于形成置换固溶体的元素；④溶质原子与溶剂原子的价电子数差越大，那么强化作用越大。

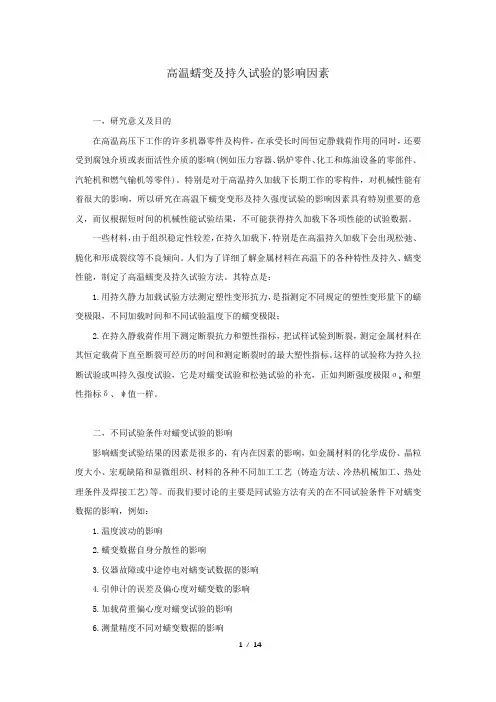

高温蠕变及持久试验的影响因素一，研究意义及目的在高温高压下工作的许多机器零件及构件，在承受长时间恒定静载荷作用的同时，还要受到腐蚀介质或表面活性介质的影响(例如压力容器、锅炉零件、化工和炼油设备的零部件、汽轮机和燃气输机等零件)。

特别是对于高温持久加载下长期工作的零构件，对机械性能有着很大的影响，所以研究在高温下蠕变变形及持久强度试验的影响因素具有特别重要的意义，而仅根据短时间的机械性能试验结果，不可能获得持久加载下各项性能的试验数据。

一些材料，由于组织稳定性较差，在持久加载下，特别是在高温持久加载下会出现松弛、脆化和形成裂纹等不良倾向。

人们为了详细了解金属材料在高温下的各种特性及持久、蠕变性能，制定了高温蠕变及持久试验方法。

其特点是：1.用持久静力加载试验方法测定塑性变形抗力，是指测定不同规定的塑性变形量下的蠕变极限，不同加载时间和不同试验温度下的蠕变极限；2.在持久静载荷作用下测定断裂抗力和塑性指标，把试样试验到断裂，测定金属材料在其恒定载荷下直至断裂可经历的时间和测定断裂时的最大塑性指标。

这样的试验称为持久拉断试验或叫持久强度试验，它是对蠕变试验和松弛试验的补充，正如判断强度极限σb和塑性指标δ、ψ值一样。

二，不同试验条件对蠕变试验的影响影响蠕变试验结果的因素是很多的，有内在因素的影响，如金属材料的化学成份、晶粒度大小、宏观缺陷和显微组织、材料的各种不同加工工艺 (铸造方法、冷热机械加工、热处理条件及焊接工艺)等。

而我们要讨论的主要是同试验方法有关的在不同试验条件下对蠕变数据的影响，例如：1.温度波动的影响2.蠕变数据自身分散性的影响3.仪器故障或中途停电对蠕变试数据的影响4.引伸计的误差及偏心度对蠕变数的影响5.加载荷重偏心度对蠕变试验的影响6.测量精度不同对蠕变数据的影响7.试验时间长短不同对蠕变试验的影响8.升温及保温时间不同对蠕变数据的影响9.试样尺寸因素的影响为了具体讨论和研究上述诸问题各种影响因果，我们做了大量的试验研究工作，分别描述如下：1.温度波动对蠕变数据的影响在较长时间的高温试验时，试验温度在一定范国内的瞬间波动是不可避免的，而波动温度的大小及持续时间的长短，除了需要精密的控温仪器外，还需要有试验人员经常检查和调试。

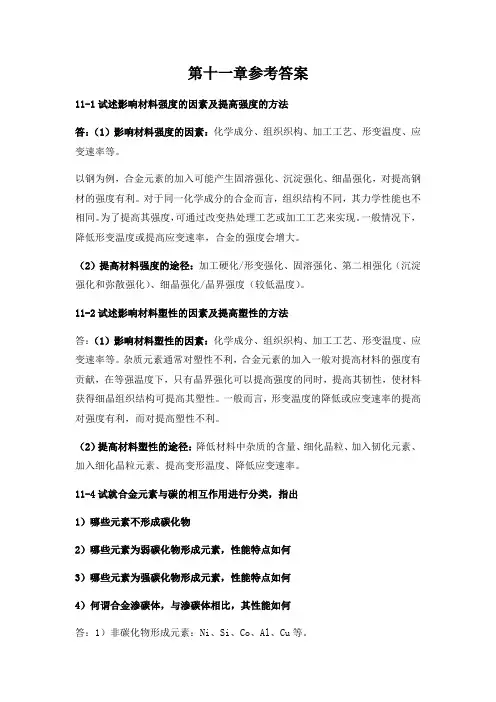

第十一章参考答案11-1试述影响材料强度的因素及提高强度的方法答：（1）影响材料强度的因素：化学成分、组织织构、加工工艺、形变温度、应变速率等。

以钢为例，合金元素的加入可能产生固溶强化、沉淀强化、细晶强化，对提高钢材的强度有利。

对于同一化学成分的合金而言，组织结构不同，其力学性能也不相同。

为了提高其强度，可通过改变热处理工艺或加工工艺来实现。

一般情况下，降低形变温度或提高应变速率，合金的强度会增大。

（2）提高材料强度的途径：加工硬化/形变强化、固溶强化、第二相强化（沉淀强化和弥散强化）、细晶强化/晶界强度（较低温度）。

11-2试述影响材料塑性的因素及提高塑性的方法答：（1）影响材料塑性的因素：化学成分、组织织构、加工工艺、形变温度、应变速率等。

杂质元素通常对塑性不利，合金元素的加入一般对提高材料的强度有贡献，在等强温度下，只有晶界强化可以提高强度的同时，提高其韧性，使材料获得细晶组织结构可提高其塑性。

一般而言，形变温度的降低或应变速率的提高对强度有利，而对提高塑性不利。

（2）提高材料塑性的途径：降低材料中杂质的含量、细化晶粒、加入韧化元素、加入细化晶粒元素、提高变形温度、降低应变速率。

11-4试就合金元素与碳的相互作用进行分类，指出1）哪些元素不形成碳化物2）哪些元素为弱碳化物形成元素，性能特点如何3）哪些元素为强碳化物形成元素，性能特点如何4）何谓合金渗碳体，与渗碳体相比，其性能如何答：1）非碳化物形成元素：Ni、Si、Co、Al、Cu等。

2）Mn为弱碳化物形成元素，除少量可溶于渗碳体中形成合金渗碳体外，几乎都溶于铁素体和奥氏体中。

3）Zr、Nb、V、Ti为强碳化物形成元素，与碳具有极强的亲和力，只要有足够的碳，就形成碳化物，仅在缺少碳的情况下，才以原子状态融入固溶体中。

4）合金元素溶入渗碳体中即为合金渗碳体，它是合金元素溶入渗碳体中并置换部分铁原子而形成的碳化物，合金渗碳体比一般渗碳体稳定，硬度高，可以提高耐磨性。

金属的五种强化机制及实例1 固溶强化(1)纯金属加入合金组元变为固溶体,其强度、硬度将升高而塑性将降低, 这个现象称为固溶强化。

（2）固溶强化的机制是: 金属材料的变形主要是依靠位错滑移完成的, 故凡是可以增大位错滑移阻力的因素都将使变形抗力增大, 从而使材料强化。

合金组元溶入基体金属的晶格形成固溶体后, 不仅使晶格发生畸变, 同时使位错密度增加。

畸变产生的应力场与位错周围的弹性应力场交互作用, 使合金组元的原子聚集在位错线周围形成“气团”。

位错滑移时必须克服气团的钉扎作用, 带着气团一起滑移或从气团里挣脱出来, 使位错滑移所需的切应力增大。

（3）实例：表1 列出了几种普通黄铜的强度值, 它们的显微组织都是单相固溶体, 但含锌量不同, 强度有很大差异。

在以固溶强化作为主要强化方法时, 应选择在基体金属中溶解度较大的组元作为合金元素, 例如在铝合金中加入铜、镁; 在镁合金中加入铝、锌; 在铜合金中加入锌、铝、锡、镍; 在钛合金中加入铝、钒等。

表1 几种普通黄铜的强度(退火状态)对同一种固溶体, 强度随浓度增加呈曲线关系升高, 见图1。

在浓度较低时, 强度升高较快, 以后渐趋平缓,大约在原子分数为50 %时达到极大值。

以普通黄铜为例: H96 的含锌量为4 % , σb 为240MPa , 与纯铜相比其强度增加911 %;H90 的含锌量为10 % , σb 为260MPa , 与H96 相比强度仅提高813 %。

2 细晶强化(1) 晶界上原子排列紊乱, 杂质富集,晶体缺陷的密度较大, 且晶界两侧晶粒的位向也不同, 所有这些因素都对位错滑移产生很大的阻碍作用, 从而使强度升高。

晶粒越细小, 晶界总面积就越大, 强度越高, 这一现象称为细晶强化。

(2) 细晶强化机制：通常金属是由许多晶粒组成的多晶体，晶粒的大小可以用单位体积内晶粒的数目来表示，数目越多，晶粒越细。

实验表明，在常温下的细晶粒金属比粗晶粒金属有更高的强度、硬度、塑性和韧性。

金属材料的强化和韧化一、金属材料的强化1.1材料强化简介材料强度：强度是指材料抵抗变形和断裂的能力。

通过合金化、塑性变形和热处理等手段提高金属材料的强度，称为金属的强化。

随试验条件不同，强度有不同的表示方法，如室温准静态拉伸试验所测定的屈服强度、流变强度、抗拉强度、断裂强度等；压缩试验中的抗压强度；弯曲试验中的抗弯强度；疲劳试验中的疲劳强度；高温条件静态拉伸所测的持久强度。

强化机理主要有：固溶强化、形变强化、细晶强化和第二相弥散强化等四种，以下将分别予以介绍。

1.2 固溶强化即利用金属材料内部点缺陷(间隙原子置换原子)对金属基体(溶剂金属)进行强化。

合金元素的固溶强化效果一般可以表示为：△σs= K i C i n式中，K i为系数；C i n为固溶度。

对于C、N等间隙原子，n=0.33～2.0；对于Mo、Si、Mn等置换原子，n=0.5～1.0。

固溶强化的机理：原子固溶与钢的基体中，一般都会使晶格发生畸变，从而在基体中产生了弹性应力场，弹性应力场与位错的交互作用将增加位错运动的阻力，宏观上即表现为提高了材料的强度。

1.3 形变强化金属在塑性变形过程中位错密度不断增加，使弹性应力场不断增大，位错间的交互作用不断增强，因而位错的运动越来越困难—位错强化。

作用是为了提高材料的强度，使变形更均匀，防止材料偶然过载引起破坏。

金属晶体中的位错是由相变和塑性变形引入的，位错密度愈高，位错运动愈困难，金属抵抗塑性变形的能力就愈大，表现在力学性能上，金属强度提高，即当造成金属晶体内部位错大量增殖时，金属表现出强化效果。

理论研究同时也说明：制成无缺陷，几乎不存在“位错”的完整晶体，使金属晶体强度接近理论强度，则会使金属强化效果表现得更为突出。

因此，金属有两种强化途径：一是对有晶体缺陷的实际金属，即存在位错金属，可以通过位错增殖而强化，二是制成无晶体缺陷的理想金属，使晶体中几乎不存在位错，则金属强化效果会更大。

形变强化遵循以下规律:第一，随着变形量增加，强度提高而塑性和韧性逐渐降低，逐渐接近于零。

金属的五种强化机制及实例1 固溶强化(1)纯金属加入合金组元变为固溶体,其强度、硬度将升高而塑性将降低, 这个现象称为固溶强化。

（2）固溶强化的机制是: 金属材料的变形主要是依靠位错滑移完成的, 故凡是可以增大位错滑移阻力的因素都将使变形抗力增大, 从而使材料强化。

合金组元溶入基体金属的晶格形成固溶体后, 不仅使晶格发生畸变, 同时使位错密度增加。

畸变产生的应力场与位错周围的弹性应力场交互作用, 使合金组元的原子聚集在位错线周围形成“气团”。

位错滑移时必须克服气团的钉扎作用, 带着气团一起滑移或从气团里挣脱出来, 使位错滑移所需的切应力增大。

（3）实例：表1 列出了几种普通黄铜的强度值, 它们的显微组织都是单相固溶体, 但含锌量不同, 强度有很大差异。

在以固溶强化作为主要强化方法时, 应选择在基体金属中溶解度较大的组元作为合金元素, 例如在铝合金中加入铜、镁; 在镁合金中加入铝、锌; 在铜合金中加入锌、铝、锡、镍; 在钛合金中加入铝、钒等。

表1 几种普通黄铜的强度(退火状态)对同一种固溶体, 强度随浓度增加呈曲线关系升高, 见图1。

在浓度较低时, 强度升高较快, 以后渐趋平缓,大约在原子分数为50 %时达到极大值。

以普通黄铜为例: H96 的含锌量为4 % , σb 为240MPa , 与纯铜相比其强度增加911 %;H90 的含锌量为10 % , σb 为260MPa , 与H96 相比强度仅提高813 %。

2 细晶强化(1) 晶界上原子排列紊乱, 杂质富集,晶体缺陷的密度较大, 且晶界两侧晶粒的位向也不同, 所有这些因素都对位错滑移产生很大的阻碍作用, 从而使强度升高。

晶粒越细小, 晶界总面积就越大, 强度越高, 这一现象称为细晶强化。

(2) 细晶强化机制：通常金属是由许多晶粒组成的多晶体，晶粒的大小可以用单位体积内晶粒的数目来表示，数目越多，晶粒越细。

实验表明，在常温下的细晶粒金属比粗晶粒金属有更高的强度、硬度、塑性和韧性。

金属塑性变形对组织和性能的影响（一）变形程度的影响塑性变形程度的大小对金属组织和性能有较大的影响。

变形程度过小，不能起到细化晶粒提高金属力学性能的目的；变形程度过大，不仅不会使力学性能再增高，还会出现纤维组织，增加金属的各向异性，当超过金属允许的变形极限时，将会出现开裂等缺陷。

对不同的塑性成形加工工艺，可用不同的参数表示其变形程度。

锻造比Y锻：锻造加工工艺中，用锻造比Y锻来表示变形程度的大小。

拔长：Y锻=S0/S（S0、S分别表示拔长前后金属坯料的横截面积）；镦粗：Y锻=H0/H（H0、H分别表示镦粗前后金属坯料的高度）。

碳素结构钢的锻造比在2~3范围选取，合金结构钢的锻造比在3~4范围选取，高合金工具钢（例如高速钢）组织中有大块碳化物，需要较大锻造比（Y锻=5~12），采用交叉锻，才能使钢中的碳化物分散细化。

以钢材为坯料锻造时，因材料轧制时组织和力学性能已经得到改善，锻造比一般取1.1~1.3即可。

表示变形程度的技术参数：相对弯曲半径（r/t）、拉深系数（m）、翻边系数（k）等。

挤压成形时则用挤压断面缩减率（εp）等参数表示变形程度。

（二）纤维组织的利用纤维组织：在金属铸锭组织中的不溶于金属基体的夹杂物（如FeS等），随金属晶粒的变形方向被拉长或压扁呈纤维状。

当金属再结晶时，被压碎的晶粒恢复为等轴细晶粒，而夹杂物无再结晶能力，仍然以纤维状保留下来，形成纤维组织。

纤维组织形成后，不能用热处理方法消除，只能通过锻造方法使金属在不同方向变形，才能改变纤维的方向和分布。

纤维组织的存在对金属的力学性能，特别是冲击韧度有一定影响，在设计和制造零件时，应注意以下两点：（1）零件工作时的正应力方向与纤维方向应一致，切应力方向与纤维方向垂直。

（2）纤维的分布与零件的外形轮廓应相符合，而不被切断。

例如，锻造齿轮毛坯，应对棒料镦粗加工，使其纤维呈放射状，有利于齿轮的受力；曲轴毛坯的锻造，应采用拔长后弯曲工序，使纤维组织沿曲轴轮廓分布，这样曲轴工作时不易断裂(三）冷变形与热变形通常将塑性变形分为冷变形和热变形。

弹性:材料的可恢复变形的能力。

塑性：在外力作用下使金属材料发生塑性变形而不破坏其完整性的能力。

塑性变形：材料在一定外力作用下，利用其塑性而使其成型并获得一定力学性能的加工方法。

塑性成形：金属材料在一定的外力作用下，利用其塑性而使其成形并获得一定力学性能的加工方法。

塑性成形的特点：组织性能好、材料利用率高、生产效率高、尺寸精度高、设备相对复杂。

冷态塑性变形的机理：晶内变形（滑移和孪生）和晶间变形（滑动和转动）滑移：晶体在力的作用下，晶体的一部分沿一定的晶面（滑移面）和晶向（滑移向）相对于晶体的另一部分发生相对移动或切变。

孪生：晶体在力的作用下，晶体的一部分沿一定的晶面（孪生面）和晶向（孪生向）发生均匀切边滑移面：滑移中，晶体沿着相对滑动的晶面。

滑移方向：滑移中，晶体沿着相对滑动的晶向。

塑性变形的特点：不同时性、不均匀性、相互协调性。

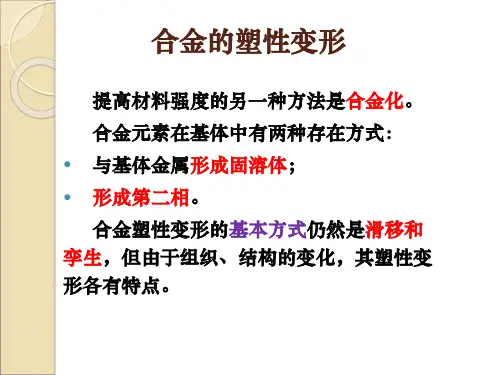

合金：合金是由两种或者两种以上的金属元素或者金属元素与非金属元素组成具有金属特性的物质。

合金分为固溶体（间隙固溶体、置换固溶体）和化合物（正常价、电子价、间隙化合物）固溶强化：以间隙或者置换的方式融入基体的金属所产生的强化。

弥散强化：若第二项是通过粉末冶金的方法加入而引起的强化。

时效强化：若第二项为力是通过对过饱和固溶体的时效处理而沉淀析出并产生强化。

冷态下的塑性变形对组织性能的影响：组织：晶粒形状发生变化，产生纤维组织晶粒内部产生亚晶结构晶粒位向改变：产生丝织构和板织构性能：产生加工硬化（随着塑性变形的程度的增加，金属的塑性韧性降低，强度硬度提高的现象）加工硬化的优点：变形均匀，减小局部变薄，增大成形极限缺点：塑性降低、变形抗力提高、变形困难。

热塑性变形的软化过程：动态回复、动态再结晶、静态回复、静态再结晶、亚动态再结晶金泰回复：从热力学角度，变形引起金属内能增加，而处于稳定的高自用能状态具有向变形前低自由能状态自发恢复的趋势静态再结晶：冷变形金属加热到更高温度后，在原来版型体中金属会重新形成无畸变的等轴晶直至完全取代金属的冷组织的过程。

⾦属的塑性变形和强化第六章⾦属的塑性变形和强化练习与思考题1 什么叫强化？可能采⽤那些强化⼿段来强化⾦属？采⽤各种⽅式使得⾦属塑性变形时位错运动的阻⼒增⼤，即可实现⾦属材料的强化。

如冷变形的加⼯硬化，添加合⾦的固溶强化和析出沉淀强化，细晶强化，亚结构强化，多相组织的相变强化等。

2 ⾯⼼⽴⽅单晶体的应⼒应变曲线的硬化系数θ为什么各个阶段各不相同？θⅡ最⼤的原因是什么？第I阶段⼀般认为只有⼀个滑移系开动，强化作⽤不⼤，θI较⼩，为易滑移阶段；第Ⅱ阶段为线性强化阶段，出现了多系滑移；多系滑移产⽣⼤量位错，使得位错运动阻⼒明显增⼤，尤其是⾯⾓位错的出现，强烈的阻⽌位错源开动，并强最⼤。

烈阻⽌其他滑移⾯上的位错运动，从⽽使得这⼀阶段硬化指数θⅡ第Ⅲ阶段出现了交滑移，从⽽拜托了⾯⾓位错的封锁，使原被塞积的位错继续运动，使得位错的⾃由路程增⼤。

即在加⼯硬化的同时，存在着动态回复的软化过程，从⽽造成θⅢ随着γ增⼤⽽逐渐降低的现象。

3 晶界对塑性变形有什么影响？晶界对塑性变形过程的影响，主要是在温度较低时晶界阻碍滑移进⾏引起的障碍强化作⽤和变形连续性要求晶界附近多系滑移引起的强化作⽤。

为使多晶体塑性变形过程不破坏晶界连续性，相邻的晶粒必须协调变形。

多晶体塑性变形⼀旦变形传播到相邻的晶粒，就产⽣了多系滑移。

位错运动遇到的障碍⽐单系滑移多，阻⼒要增加。

存在晶界及晶界两侧晶粒取向有差别，多晶体的塑性变形有着很⼤的不均匀性。

在单个晶粒内，晶界变形要低于晶粒中⼼区域；由于细晶组织中晶界占的⽐例要⼤于粗晶组织中的晶界，细晶组织的强化效果⾼于粗晶组织。

4 多系滑移为何能起到强化作⽤？⾦属多晶体塑性变形⼀开始为什么就出现了多系滑移的强化？多系滑移产⽣⼤量位错，位错间相互作⽤使得位错运动阻⼒明显增⼤，尤其是⾯⾓位错的出现，强烈的阻⽌位错源开动，并强烈阻⽌其他滑移⾯上的位错运动。

多晶体材料中，某⼀晶粒产⽣滑移变形⽽不破坏晶界连续性，相邻的晶粒必须协调变形。
