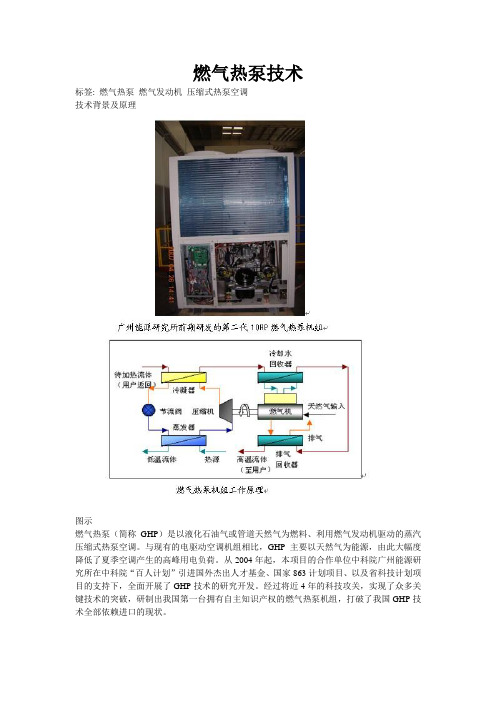

燃气热泵技术标签: 燃气热泵燃气发动机压缩式热泵空调技术背景及原理图示燃气热泵（简称GHP）是以液化石油气或管道天然气为燃料、利用燃气发动机驱动的蒸汽压缩式热泵空调。
与现有的电驱动空调机组相比，GHP主要以天然气为能源，由此大幅度降低了夏季空调产生的高峰用电负荷。
从2004年起，本项目的合作单位中科院广州能源研究所在中科院“百人计划”引进国外杰出人才基金、国家863计划项目、以及省科技计划项目的支持下，全面开展了GHP技术的研究开发。
经过将近4年的科技攻关，实现了众多关键技术的突破，研制出我国第一台拥有自主知识产权的燃气热泵机组，打破了我国GHP技术全部依赖进口的现状。
燃气热泵是以液化石油气或管道天然气（以下简称[燃气]）为燃料、利用燃气发动机驱动的蒸汽压缩式热泵空调。
与普通电驱动空调相比，GHP使用燃气为动力，用电量大幅度减小，因此，GHP是电力负荷削峰的重要技术。
同时，GHP由于可以回收发动机排气余热，其冬季制热能力远远高于普通电空调。
日本是国际上最早开始研发并大面积推广GHP技术的国家。
目前，日本的GHP技术代表着国际最高水平。
但多年来日本一直对我国进行技术封锁，国内著名厂家如海尔、格力等先后计划从日本引进技术，但均告失败。
所以必须走自主创新道路，研究开发具有自主知识产权的GHP，发展壮大我国GHP产业，避免处处受制于人。
目前，该技术在日本、韩国等国家已经普及应用，而在我国仍为空白。
研发并推广GHP技术在广东以及全国有着巨大的经济及社会效益：1、我国夏季城市用电的30-40%为空调设备，尤其珠三角地区，造成城市电网不堪重负，许多地方拉闸限电。
GHP用电只是相同能力电空调的1/10，所以使用GHP能大大减少空调设备对电力的依赖，缓解电力紧张状况。
2、天然气是清洁能源，GHP直接利用天然气作为一次能源实现制冷制热，避免采用高品质的电力电驱动压缩机进行制冷制热，降低了输配电损失，减少燃煤火力发电导致的巨大环境污染。
芬尼克兹空气源三联供热泵的应用及选型1、空气源三联供机组应用现代许多楼宇（如酒店、宾馆、酒楼、健康中心、办公写字楼等）很多采用集中中央水冷机组系统供冷，同时每天又需要大量卫生热水供应。
空调供冷与热水供应成本费用占整个大楼运行成本的40%-60%之间。
在提倡“低碳生活”的今天，在日益紧张的能源的环境下，如何尽量降低建筑能耗，如何节省运行费用，如何节能设备的投资已经成为了投资经营者所关心的问题之一。
参照以前的经验，实现空调、热水、供暖的问题常常采用的是“供冷机组+锅炉”的模式来解决问题，在今天看来，这实际上是很大的浪费，首先在中央空调供冷的同时大量的废气废热排放到大气中去，其次，不管春夏秋冬，锅炉必须开启制取生活热水，另一方面需要大量的燃料燃烧，增加费用支持的同时也对周围环境造成极大影响，影响身体健康。
如何将废气废热利用起来，如何减少制取生活热水的费用，空气源三联供诞生了。
热泵三联供机组是一种利用空气作为冷（热）源，对室内空间提供采暖、空调与生活热水等多种功能的空调热水设备。
空气源热泵三联供通过输入少量的高品位能源（如电能），系统以水为载体，夏季制冷季时从室内吸收热量通过载体将热量释放到空气中，同时载体得到冷却，从而实现对室内进行降温、除湿，该系统每消耗1 KW的电能，可以得到3.5KW的冷量，同时所得生活热水为完全免费获得。
冬季采暖时系统从空气中吸收热量通过载体将热量释放到室内，满足室内供热与采暖的需求。
灵活巧妙地转换空调、热水、供暖是空气能三联供最大的特色之一。
2、空气源三联供机组选型负荷计算：1、空调主机全部采用“空气源热泵三联供”系统，应该按照夏季制冷或冬天制热二者之中的最高负荷来选取设备。
其中，冬季制热量由采暖负荷和卫生热水负荷之和来确定。
2、当供暖部分采用“空气源热泵三联供”系统，应该按冬季制热量由采暖负荷和卫生热水负荷之和来确定。
注意事项：1、在PHNIX样本中的参数是在国标下测得的数据，在实际运用中由于环境温度的变化即工况的变化可能会产生与样本有一定或正或负的距离，在主机选型时可以参照图表进行修正。
燃气冷热电三联供技术及其应用情况信息来源：互联网更新日期：09-05-25分布式能源系统（ＤｉｓｔｒｉｂｕｔｅｄＥnｅｒｇｙＳｙｓｔｅｍ）在许多国家、地区已经是一种成熟的能源综合利用技术，它以靠近用户、梯级利用、一次能源利用效率高、环境友好、能源供应安全可靠等特点，受到各国政府、企业界的广泛关注、青睐。
分布式能源系统有多种形式，区域性或建筑群或独立的大中型建筑的冷热电三联供（ＣｏｍｂｉｎｅｄＣｏｏｌｉｎｇｈｅａｔｉｎｇａｎｄｐｏｗe ｒ，简称ＣＣＨＰ）是其中一种十分重要的方式。
燃气冷热电三联供系统是一种建立在能量的梯级利用概念基础上，以天然气为一次能源，产生热、电、冷的联产联供系统。
它以天然气为燃料，利用小型燃气轮机、燃气内燃机、微燃机等设备将天然气燃烧后获得的高温烟气首先用于发电，然后利用余热在冬季供暖；在夏季通过驱动吸收式制冷机供冷；同时还可提供生活热水,充分利用了排气热量。
提高到80%左右，大量节省了一次能源。
燃气气冷热电三联供系统按照供应范围，可以分为区域型和楼宇型两种。
区域型系统主要是针对各种工业、商业或科技园区等较大的区域所建设的冷热电能源供应中心。
设备一般采用容量较大的机组，往往需要建设独立的能源供应中心，还要考虑冷热电供应的外网设备。
楼宇型系统则是针对具有特定功能的建筑物，如写字楼、商厦、医院及某些综合性建筑所建设的冷热电供应系统，一般仅需容量较小的机组，机房往往布置在建筑物内部，不需要考虑外网建设。
燃气热电冷三联供的特点1）与集中式发电-远程送电比较，燃气热电冷三联供可以大大提高能源利用效率：大型发电厂的发电效率一般为30％～40％；而经过能源的梯级利用cchp使能源利用效率从常规发电系统的40%左右提高到80～90％，且没有输电损耗。
热电产生过程就是天然气燃烧产生热量，然后通过能量转换得到电能或机械能。
天然气在燃气轮机或发动机中燃烧产生电能或机械能用于空气调节或压缩空气，泵水等，在这个过程中，热能没有浪费而被利用，并被广泛应用。
燃气热泵空调介绍单位：大连圣达科建集团设备生产商:大连三洋制冷日期：2011年8月9日三洋制冷举荐空调方案一、举荐方案：燃气热泵〔GHP 〕空调系统燃气热泵具有节能、环保、舒服、便利的特点，代表了当今空调的进展方向，是目前进展的新型空调形式。
2、举荐优点：〔1〕燃气热泵系统节能、环保、舒服、简单，无需冷却塔、水泵等附属设备，室外机直截了当放在屋顶地面，无需机房，一套系统完全能够满足制冷、采暖需要；〔2〕初投资仅需要燃气、少量电力，配套的初投资比其它制冷空调方式低，减少市政重复投资；〔3〕无其它附属设备，操纵简单，只需要房间空调〔室内机〕开关操纵即可，不需要治理人员，而且能够方便的实现集中操纵，以及分户计量操纵等多种操纵模式，不仅无治理成本，而且能够实现房间温度的集中治理，比如现在要求的夏季的房间温度不能低于25℃等类似的操纵治理。
〔4〕本系统为空气冷却，无水系统，不需要水处理等后期爱护费用，也不存在漏水以及冬季冻结的危险。
〔5〕空调系统专门灵活，开多少空调消耗多少能源，配合三洋的集中操纵系统，能够实现更节能的空调运行，专门是冬季运行，完全自己操纵供暖使用量。
室内机使用能源：燃气屋顶或地面空调房间室外机组二、燃气热泵空调原理构成：1、燃气热泵系统原理：燃气热泵使用一次能源燃气，减少能源利用和输送环节的缺失，而且能够在制热时回收机组本身产生的余热，是目前效率最高的空调。
1、原理：〔1〕制冷原理：〔2〕制热原理：2、燃气热泵系统构成：燃气热泵系统由室外机、室内机、操纵器及冷媒连接管路组成，系统简单，室外机放置在屋顶或地面、无需机房及治理人员。
☐GHP 制冷原理室外冷媒回冷夏室内机机燃气发动机压缩机液冷媒气风气由燃气发动机驱动压缩机运转，吸收室内的热量并排出室外，完成制冷循环。
室内机：蒸发器室外机：压缩机、冷凝器、膨胀阀、四通阀等室外机室内机室内机线控器分液器（1分2）分液器 （1分4）冷媒配管（气、液管） ☐GHP 制热原理回暖排熱冬冷媒液冷媒气风气压缩机燃气发动机发动机排熱室外机室内机由燃气发动机驱动压缩机运转，吸收室外的热量和燃气发动机排出的热量，并送入室内。
燃气热泵GHP —商用多联式中央空调的新应用
大连三洋制冷有限公司
摘要：随着世界能源的变革，国家电力紧张，推广燃气的政策的推出，在空调行业也要求使用节能环保的空调形式，做为一种新型的使用燃气的商用多联式中央空调机组，具有高效节能环保舒适的特点，可以有效的缓解电力紧张和燃气的季节不平衡的矛盾。
1 前言
根据我国经济持续、健康发展的需要，生态的可持续发展和能源的综合利用日益受到党和国家的重视，而且近几年来中国出现了电力紧张和燃油紧张的局面。
天然气作为一种清洁、高效的能源，得到了政府的广泛关注，国家也在开展一系列的燃气工程改变以煤为主的能源结构。
在这里介绍一种以燃气为驱动能源、可实现夏季制冷冬季采暖的新型热泵商用多联式中央空调系统—燃气热泵。
2 燃气热泵GHP 循环原理
2.1室外机工作原理及室外机构造：
燃气热泵（Gas Engine Heat Pump ，简称GHP ），是以燃气发动机驱动压缩机，使冷媒循环反复进行物理相变的过程，完成热量的不断交换传递，并通过四通阀使机组实现制冷和采暖的功能。
冷房运转：由燃气发动机驱动压缩机运转，吸收室内热量并排出室外，完成制冷循环。
暖房运转：由燃气发动机驱动压缩机运转，吸收室外空气的热量和燃气发动机排出的热量，并送入室内。
由于可利用发动机排出的冷却水和废气的热量，暖房能力增加。
如下图所示（图1）：
图1
2.2室外机构造（如图2所示）：
室外机包括动力部分燃气发动机、压缩机、冷凝器、四通阀、以及排热利用相关装置。
燃气热泵与电力热泵最直接的区别在于动力部分，电空调由电动机驱动压缩机运转，而燃气热泵是由燃气发动机驱动压缩机运转，而且发动机的排热可以回收利用，可以大大提高机组的效率和供暖能力。
2.3系统组成：
包括室外机、室内机、连接管路、配套系统等。
连接管路包括气相冷媒管、液相冷媒管、 发动机冷却水管路、冷凝水管路、控制线路等。
配套系统包括维持系统运转的基本的外围条件，如燃气系统、电力系统等。
如下图所示（图3）：
3 燃气热泵GHP 性能特点：
3.1燃气热泵具有节能环保性能。
(1)GHP 使用的制冷剂为对臭氧层没有破坏作用的R407C ，而一般电空调仍然使用对臭氧层有破坏作用的制冷剂R22。
(2)GHP 的一次能源利用率高为冷暖平均1.33，比同样的电多联式空调要高约四分之一。
燃气热泵的高效率可以最大限度的降低运转费用，大大提高能源的利用效率。
(3)燃气热泵使用清洁能源天然气或液化石油气，可以有效的降低环境污染。
3.2燃气热泵具有很强的环境适应性能。
（1）GHP 可以利用发动机的排热，供暖能力不受环境温度影响，制热能力不随外界环境温度降低而降低。
而一般的电空调在室外温度7℃时可以达到满负荷制热，随着室外温度的降低供暖能力也随着降低，在房间越需要供热时，能力越不足。
在北方地区使用热泵冷暖空调必须增加其它供暖设施
图2
集液器 压缩机
燃气发动机 排气热交换器 空气热交换器 风扇
图3
弥补电空调能力降低而造成的供暖不足的问题。
(图4为电力热泵和燃气热泵的供暖能力比较) (2)GHP 机组由于可以利用发动机排热，在冬天制热时，无需除霜。
而一般的电空调在冬季湿度大、温度低时容易结霜，除霜不仅造成电力能源的浪费，而且造成室温波动比较大。
(3)一般电动热泵要求的最低制热外界环境温度为-15℃，低于-15℃机组无法正常启动，而GHP 在-21℃时仍然可以制热，且暖房能力不降。
(4)GHP 制冷时具有很好的过负荷性能，在夏季室外温度高时可以利用室外直流调速风机调节负荷，达到很好的制冷效果，对高温的天气很长的地区，GHP 的直流调速风机可以很好的满足要求。
(5)一般电空调要求的最低制冷环境温度为-5℃，GHP 可以在-10℃制冷，在一些冬季要求制冷的场所，具有很好的可靠性。
3.3燃气热泵具有优越的舒适性
(1)采用了双芯片微电脑控制的多重负荷控制系统，可根据负荷无级调节发动机的转速及压缩机的转速，实现变冷媒容量的控制，以及无级调节室外机风扇转速及冷却水的热量，达到按需供冷/热及精确控制室温和负荷的目的。
一般的电空调一般为分段控制，或采用一个变频压缩机加几个定频压缩机，压缩机的频繁启停，会造成能量浪费和机组故障。
(如图5所示) 暖房
能力（％
）
外界环境温度（℃）
－15 －10 －5
10
106 60 80 ガスヒー
電気ヒー
燃气热泵GHP
电动热泵EHP
100 7 室内温度 高回転
低回転
运转状态
(发动机） 燃
气热
泵
通过微电脑对转速进行控制
电动热
泵
运转状态
(压缩机） 室内温度 能量损失
OFF ON
ON
ON
OFF
OFF
设定温度
设定温度
图4
图5
(2)GHP 由于可以利用发动机冷却水的热量，可以实现快速的制热。
而一般的电空调在冬天时，启动一般需要预热，启动时间慢，会经常出现出风不制热的现象。
(如图6所示) (3)GHP 精确的负荷温度控制，以及无需除霜的特性，可以满足高舒适性。
而电空调需要逆循环制冷除霜，在室内需要制热的时候，反而室内出现吹冷风的现象，而GHP 的恒温控制则克服了电空调室温波动大给人造成的不适的缺点，使送风倍感舒适。
(如图7所示)
3.4燃气热泵采用超低噪音设计。
GHP 室外机采用多项降噪减振技术，达到低噪音，可以屋顶地面随意安装布置，不需要空调机房。
20HP 机组 三洋GHP 电动热泵（EHP ）
噪音（dB ）
58
60
3.5便捷系统控制性能，可最大限度的方便用户使用。
(1)室内外机容量配比可以达到200%，可以最大限度的减少业主的初投资。
(2)便捷的控制，可以最大程度的方便业主操作及安装调试维护,可以方便的通过遥控器一键开停机组，无需其它复杂操作。
(3)高可靠性、高耐久性的日本日产尼桑低速发动机，可以实现长寿命运行。
(4)灵活的系统设置，可以实现分户计量，方便用户及物业的管理。
燃气热泵GHP
电动热泵EHP
25
20 15 10
5 0
室
温（
℃）
6
10
22 启动时间（同一负荷）
min
GHP 燃气热泵
EHP 电动热泵
制冷除霜
制冷除霜
制冷除霜
暖房时
室内温度
图6
图7
3.6推广燃气热泵有利于能源的均衡利用，实现电力和燃气企业的双赢。
可缓解燃气和电力需求的季节不平衡性，实现能源资源的均衡利用。
发展燃气空调GHP不仅能够削减夏季电力高峰，也对燃气起到填谷作用，可提高燃气管网的利用率，降低燃气的整体成本。
4 燃气热泵的发展及应用
4.1燃气热泵在日本及其它地区的应用：
在80年左右，由于日本电力的需求激增及第二次燃油危机的影响，开始GHP的研制，并于1984年由3家燃气公司与日本三洋共同开发生产15马力的机组。
在日本，政府鼓励节能设备的使用，并给予用户一定的优惠税制。
燃气热泵夏季用燃气制冷可以避开电力使用的高峰，正符合国家优惠税制，同时又具有暖房运行时的良好性能及经济优势，因此，GHP在日本得到很快的发展。
由最初的每年几百台发展到2004年全部厂家出厂约50782台，而且燃气热泵空调的推广大大提高了能源的利用效率，缓解了电力紧张和燃气季节不平衡的矛盾。
在最近两年日本的燃气热泵厂家开始在世界范围内推广，主要在韩国、欧洲等国家销售GHP产品，由于GHP的独特优势，取得了不错的销售业绩。
4.2燃气热泵在中国的应用：
中国的燃气热泵开展源于近几年的电力紧张，和国家推广清洁能源的政策支持。
燃气热泵的推广工作从2000年起一直到现在，并且由大连三洋首家引进并于2003年在国内正式生产，并且于2004年建成了年产1万台的国内最大的唯一的一条GHP生产线，目前在国内已经有了良好的销售形势，目前已经销售了几百套的产品，有了国家蛋白质研究中心、成都公用局、上海严康汽车、西安临潼天文台、港华燃气等一大批有影响力的用户。
5、总结
全球经济的发展，环保问题对能源发展提出了更高的要求，而目前中国的电力峰谷矛盾日益突出，国家正加紧对天然气的开发，“西气东输”工程已全面开展，未来能源发展的必然趋势为天然气资源。
发展燃气空调GHP不仅能够削减夏季电力高峰，也对燃气起到填谷作用，缓解能源消费的季节不平衡性，GHP又具有暖房运行时的良好性能优势，非常适合在中国推广。
因此GHP必将拥有十分广阔的发展前景，是未来商用中央空调的发展趋势。
