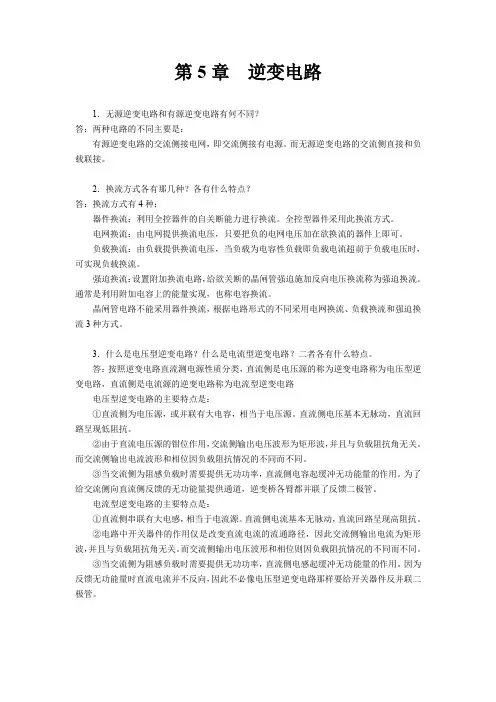

第5章逆变电路1．无源逆变电路和有源逆变电路有何不同？答：两种电路的不同主要是：有源逆变电路的交流侧接电网，即交流侧接有电源。
而无源逆变电路的交流侧直接和负载联接。
2．换流方式各有那几种？各有什么特点？答：换流方式有4种：器件换流：利用全控器件的自关断能力进行换流。
全控型器件采用此换流方式。
电网换流：由电网提供换流电压，只要把负的电网电压加在欲换流的器件上即可。
负载换流：由负载提供换流电压，当负载为电容性负载即负载电流超前于负载电压时，可实现负载换流。
强迫换流：设置附加换流电路，给欲关断的晶闸管强迫施加反向电压换流称为强迫换流。
通常是利用附加电容上的能量实现，也称电容换流。
晶闸管电路不能采用器件换流，根据电路形式的不同采用电网换流、负载换流和强迫换流3种方式。
3．什么是电压型逆变电路？什么是电流型逆变电路？二者各有什么特点。
答：按照逆变电路直流测电源性质分类，直流侧是电压源的称为逆变电路称为电压型逆变电路，直流侧是电流源的逆变电路称为电流型逆变电路电压型逆变电路的主要特点是：①直流侧为电压源，或并联有大电容，相当于电压源。
直流侧电压基本无脉动，直流回路呈现低阻抗。
②由于直流电压源的钳位作用，交流侧输出电压波形为矩形波，并且与负载阻抗角无关。
而交流侧输出电流波形和相位因负载阻抗情况的不同而不同。
③当交流侧为阻感负载时需要提供无功功率，直流侧电容起缓冲无功能量的作用。
为了给交流侧向直流侧反馈的无功能量提供通道，逆变桥各臂都并联了反馈二极管。
电流型逆变电路的主要特点是：①直流侧串联有大电感，相当于电流源。
直流侧电流基本无脉动，直流回路呈现高阻抗。
②电路中开关器件的作用仅是改变直流电流的流通路径，因此交流侧输出电流为矩形波，并且与负载阻抗角无关。
而交流侧输出电压波形和相位则因负载阻抗情况的不同而不同。
③当交流侧为阻感负载时需要提供无功功率，直流侧电感起缓冲无功能量的作用。
因为反馈无功能量时直流电流并不反向，因此不必像电压型逆变电路那样要给开关器件反并联二极管。
第7章 思考题与习题7.1高频化的意义是什么？为什么提高开关频率可以减小滤波器和变压器的体积和重量？答：高频化可以减小滤波器的参数，减小变压器的体积从而使装置小型化、轻型化； 提高开关频率，可以减小滤波器的电感和电容的参数，减小滤波器的体积和重量；当变压器输入正弦波时，fNBS U 44.4 ，频率升高时，可以减小N 和S 的参数，从而减小变压器各绕组的匝数和铁心的尺寸，使变压器的体积减小，重量减轻，。
7.2何谓软开关和硬开关？怎样才能实现完全无损耗的软件关过程？答：如果开关器件在其端电压不为零时开通则称为硬件通，在其电流不为零时关断则称为硬关断。
硬开通、硬关断统称为硬开关。
在硬开关过程中，开关器件在较高电压下承载有较大电流，故产生很大的开关损耗。
如果在电力电子变换电路中采取一些措施，如改变电路结构和控制策略，使开关器件被施加驱动信号而开通过程中其端电压为零，这种开通称为零电压开通；若使开关器件撤除其驱动信号后的关断过程中其承载的电流为零，这种关断称为零电流关断。
零电压开通和零电流关断是最理想的软开关，其开关过程中无开关损耗。
如果开关器件在开通过程中端电压很小，在关断过程中其电流也很小，这种开关过程的功率损耗不大，称之为软开关。
7.3零开关，即零电压开通和零电流关断的含义是什么？答：使开关开通前的两端电压为零，则开关导通过程中就不会产生损耗和噪声，这种开通方式为零电压开通；而使开关关断时其电流为零，也不会产生损耗和噪声，称为零电流关断。
7.4试分析图题7.4两个电路在工作原理上的差别，并指出它们的异同点。
图题7.4答：相同点：都是零电压开关准谐振电路。
不同点：（a ）图在（b ）图软开关的电容上串了一个电阻，7.5软开关电路可以分为哪几类？其典型拓扑分别是什么样的？各有什么特点？答：准谐振变换电路、零开关PWM 变换电路和零转换PWM 变换电路。
见教材“7.1 , 7.2”7.6准谐振变换器与多谐振变换器的区别是什么？答：准谐振变换电路分为零电压开关准谐振变换电路（ZVS QRC ）与零电流开关准谐振变换电路（ZCS QRC ）。
目录第 1章电力电子器件第 2章整流电路第 3章直流斩波电路第 4章交流电力控制电路和交交变频电路第 5章逆变电路第 6章 PWM控制技术第 7章软开关技术第 8章组合变流电路π π π第 1 章 电力电子器件1. 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。
或：u AK >0 且 u GK >0。
2. 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持 电流。
要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降 到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。
3. 图 1-43 中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为 I m ，试计算各波形的电流平均值 I d1、I d2、I d3 与电流有效值 I 1、I 2、I 3。
π π 4a)12π 0 ππ 5π 2π 0π 2π44 2b)c)图 1-43 晶闸管导电波形I m 2解：a)I d1= 2 1 赲υλ0πI m sin ω td ( ω t ) = ( +1 ) 猏υλ0 0.2717 I m 42 22 I m3 1 I 1= 赲υλ0π ( 2 π 4b)I d2 = 1 赲υλ0ππ 41I m sin ω t ) d ( ω t ) = + 猏υλ0 0.4767 I m 2 4 2πI m 2I msin ω td ( ω t ) = ( + 1 ) 猏υλ0 0.5434 I m π 22 2I m3 1 I 2 =π 赲υλ0π( I m sin ω t ) d ( ωt ) = + 猏υλ0 0.6741I 4 24 2π πc)I d3= 1 21赲υλ002 I md ( ωt ) =π2 1 I m 4 1 I3 =赲υλ002 I md (ωt ) = I m 2 π2多少？这时，相应的电流最大值 I m1、I m2、I m3 各为多少?解：额定电流 I T(AV) =100A 的晶闸管，允许的电流有效值 I =157A ，由上题计算结果知a) b) II m1 ? 猏υλ0329.35，0 4767II m2 ? 猏υλ0 232.90,0 6741I d1 猏υλ0 0.2717 I m1 猏υλ0 89.48 I d2 猏υλ0 0.5434 I m2 猏υλ0 126.56 1 c) I m3=2 I = 314, I d3= I m3=78.545. GTO 和普通晶闸管同为 PNPN 结构，为什么 GTO 能够自关断，而普通晶闸管不能？ 答：GTO 和普通晶闸管同为 PNPN 结构，由 P 1N 1P 2 和 N 1P 2N 2 构成两个晶体管 V 1、V 2,分 别具有共基极电流增益 α 和 α ，由普通晶闸管的分析可得， α + α =1 是器件临界导通 12的条件。
现代电力电子技术中的软开关技术摘要：论述了现代电力电子技术的软开关技术及其新发展，论述了由无损耗缓冲技术和谐振技术组合而成的软开关技术。
关键词：软开关谐振现象变换器一、引言电力电子技术利用无源功率器件和半导体功率器件、大规模集成电路和微处理器、传感与信息处理技术、现代控制理论、计算机仿真与辅助设计技术，以功率变化电路为对象，研究对电能进行变换和控制的规律，以其独特的、不可取代的特殊功能，广泛应用于国民经济的各个领域。
开关电源的高频化是实现电源装置的高性能、高效率、高可靠性，减小体积和重量的重要途径。
开关电源的高频化增大了变换器的功率密度和性能价格比，而且极大地提高了瞬时响应速度，抑制了电源所产生的音频噪声。
软开关（softswitching）技术是近年来电力电子学领域中的一个主要研究方向。
对软开关理论的深入研究，使软开关技术成为电力电子变换技术的核心内容尤其是能有效地减小电能变换装置引起的环境污染（噪声等）和电磁污染（emi），为发展无公害电力电子产品提供了有效的方法和途径。
二、谐振软开关的工作原理，种类及特点谐振软开关是八十年代提出并用于dc-dc变换器中[2]。
它利用电路发生谐振时，电流或电压形成周期性地过零点，并使开关器件在在零电流或零电压条件下接通或切断，因此理论上它的开关损耗为零，避免了硬开关由于电压电流波形交叠而产生开通及关断损耗。
软开关包括软关断和软开通。
按驱动信号的时序来分又可以分为零电压开通、零电压关断与零电流开通、零电流关断。
各种软开关与硬开关的波形比较如下：图1 软开关和硬开关的波形比较图中零电流关断信号在t2或t2以后发出，零电压关断信号在t1发出。
零电流开通信号在t2或t2以后发出，零电压开通信号在t1发出。
谐振软开关电路中的零电流和零电压条件是由辅助的谐振电路提供的，辅助电路一般由辅助谐振元件l和c和电力电子开关器件s构成。
辅助谐振电路中的开关器件s也是在零电流或零电压条件下实现通断。
第6章 PWM 控制技术1．试说明PWM 控制的基本原理。
答：PWM 控制就是对脉冲的宽度进行调制的技术。
即通过对一系列脉冲的宽度进行调制，来等效地获得所需要波形（含形状和幅值）。
在采样控制理论中有一条重要的结论：冲量相等而形状不同的窄脉冲加在具有惯性的环节上时，其效果基本相同，冲量即窄脉冲的面积。
效果基本相同是指环节的输出响应波形基本相同。
上述原理称为面积等效原理以正弦PWM 控制为例。
把正弦半波分成N 等份，就可把其看成是N 个彼此相连的脉冲列所组成的波形。
这些脉冲宽度相等，都等于π/N ，但幅值不等且脉冲顶部不是水平直线而是曲线，各脉冲幅值按正弦规律变化。
如果把上述脉冲列利用相同数量的等幅而不等宽的矩形脉冲代替，使矩形脉冲的中点和相应正弦波部分的中点重合，且使矩形脉冲和相应的正弦波部分面积（冲量）相等，就得到PWM 波形。
各PWM 脉冲的幅值相等而宽度是按正弦规律变化的。
根据面积等效原理，PWM 波形和正弦半波是等效的。
对于正弦波的负半周，也可以用同样的方法得到PWM 波形。
可见，所得到的PWM 波形和期望得到的正弦波等效。
2．设图6-3中半周期的脉冲数是5，脉冲幅值是相应正弦波幅值的两倍，试按面积等效原理计算脉冲宽度。
解：将各脉冲的宽度用i（i =1, 2, 3, 4, 5）表示，根据面积等效原理可得1=m5m 2d sin U t t U ⎰πωω=502cos πωt - =(rad)=(ms)2=m525m 2d sin U t t U ωϖππ⎰=5252cos ππωt -=(rad)=(ms)3=m5352m 2d sin U t t U ωϖππ⎰=53522cos ππωt -=(rad)=(ms)4=m5453m 2d sin U t t U ωϖππ⎰=2=(rad)=(ms)5=m54m2d sin U tt Uωϖππ⎰=1=(rad)=(ms)3. 单极性和双极性PWM 调制有什么区别三相桥式PWM 型逆变电路中，输出相电压（输出端相对于直流电源中点的电压）和线电压SPWM 波形各有几种电平答：三角波载波在信号波正半周期或负半周期里只有单一的极性，所得的PWM 波形在半个周期中也只在单极性范围内变化，称为单极性PWM 控制方式。
