各种水泵的应用各种泵型的应用：1、轴流泵轴流泵的特点：流量大、扬程低(一般在5m 以下)、启动方便、运行管理方便简单，容易被人们掌握。
适合于我们平原地区使用，特别适用于固定泵站。
除了上面的特点，它的配套管路比较短，使用频率较高。
水泵型号的意义及其几个重要参数：20ZLB-70，—100，—125，—160。
500ZLB-70，—100，—125，—160。
20—水泵出口公称直径的英寸数（20寸=500毫米）Z—轴流式L—立式B—叶片角度为半调节70—水泵比转数1/10后化整数，这种泵的比转数为700，比转数高的扬程较低，一般扬程3-5m，选70型泵，3m左右选100型，2.0-2.5m，选125型，2m以下可选160型。
2.离心泵特点，扬程高从几米到几十米、流量大，适用于丘陵山区使用，低压灌溉泵站工程就是选用的这种型号的水泵。
主要是因为该工程输水线路较远，扬程损失较大要求较高。
离心泵在平时使用中不方便的主要还是泵体使用前要抽真空，该泵要求泵管保持真空，不能漏气，一般用管极管。
3.混流泵扬程适中，一般5-10m扬程，流量同口径的比轴流泵小，这种泵型结构简单，安装管理方便，泵站要求低，土建投资较少，一般流动机组用的较多，拆装方便。
4.潜水泵属于轴流泵性质，是机、泵结合联成一体，也就是说工作时电机也是在水下的。
近年来农业排灌使用的比较普遍。
灌排都能选用这种泵，但也有大口径的型号。
潜水泵的安装可以有多种安装，一种是斜式安装，泵直接斜装在河道坡上，一种是立式安装，还可以卧式安装，将水泵直接平卧在进水池中。
水泵的种类有很多，除了我们介绍的这几种，还有闸门泵，双向泵，污工泵等。
水泵的选型：（一）水泵的选型，一般都是设计单位帮我们选择了合适的机型。
这里只跟大家简单介绍些基本知识，首先来了解几个水泵的参数：1.流量：流量是指水泵在单位时间内抽送的水的体积，单位：升/秒，立米/秒，立米/时。
2.扬程：有净扬程和总扬程两个概念，扬程是指水泵进口和出口压力的差值（出水池水位和进水池水位的差值）。
三十一ZQB、HQB型潜水轴流泵、混流泵
主要用途和适用范围
ZQB型潜水轴流泵和HQB型潜水混流泵是我公司在消化吸收国外先进技
术的基础上，与国内高等院校共同研制的新型泵类产品，它具有工程投资少，
维护管理方便，运行条件好，工作可靠性高及有利于自动化等优点。
它广泛应
用于农田排灌，工矿船坞，城市建设，电站给排水和水利工程中。
使用条件
适用于输送清水或物理化学性质类似于水的其它液体
被输送介质最高温度：40℃
被输送介质PH值： 5～9
最大潜水深度： 10m
每两次启动间隔时间不小于10分钟。
产品型号说明
500 ZQB – 100 D 600 HQB – 50A
低转速 同一种泵减少一个叶片 泵比转速的1/10取整数 泵比转速的1/10取整数 （即该泵比转速为1000） （即该泵比转速为500） 潜水轴流泵汉语拼音缩写 潜水混流泵汉语拼音缩写 原轴流泵出口直径500mm 原混流泵出口直径600mm 潜水轴流泵、混流泵结构示意图
潜水轴流泵、混流泵技术参数
潜水轴流泵、混流泵安装型式
钢制井筒安装外形尺寸
井筒敞开式安装外形尺寸表
注：1、轴向水推力Pz以最大扬程乘以井筒面积估算而得，计算公式Pz=1000*Hmax*Πd32/4。
3、用户自配的出墙管法兰孔应与井筒的三通（弯管）、浮箱拍门法兰孔相配。
进水池综合尺寸（推荐）
安装系统附件。

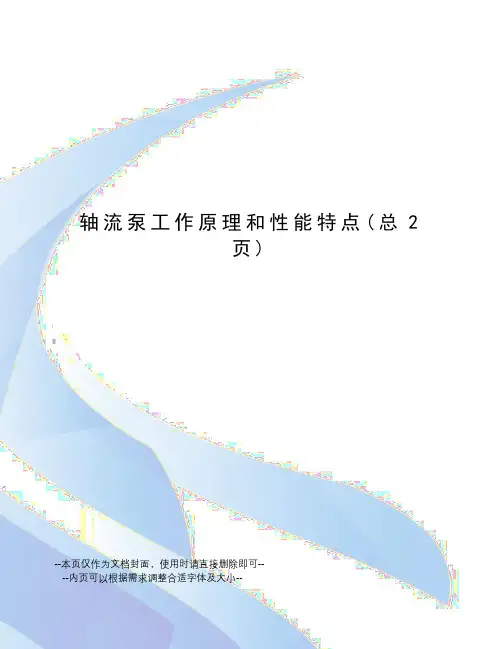

轴流泵工作原理和性能特点(总2页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--轴流泵工作原理和性能特点轴流泵是叶片式泵的一种。
它输送液体不像离心泵那样沿径向流动，而是沿泵轴方向流动，所以称为轴流泵。
又因为它的叶片是螺旋形的，很像飞机和轮船上的螺旋桨，所以有的又称为螺旋桨泵。
(1)轴流泵的种类轴流泵根据泵轴安装位置可分为立式、斜式和卧式三种。
它们之间仅泵体形式不同，内部结构基本相同。
我国生产较多的是立式轴流泵。
立式轴流泵的内部结构，它主要由泵体、叶轮、导叶装置和进出口管等组成。
泵体形状呈圆筒形，叶轮固定在泵轴上，泵轴在泵体内由两个轴承支承，泵轴借顶部联轴器与电动机传动轴相连接。
叶轮一般由2～6片弯曲叶片组成，形状和电风扇叶片相似，有扭曲。
叶片的结构有固定的和螺旋角可以调节的两种。
可调节叶片又有半调节式和全调节式的两种。
半调节式的叶片是可拆装的，改变角度需把叶片松开用手工调节；全调节式的是通过一套专门的随动机构自动改变叶片的角度。
大型轴流泵的叶片大多为全调节式的。
导叶装置外形呈圆锥形或圆柱形，一般装有6～10个导叶片。
导叶装置的作用是使从叶轮出来的液体流经导叶片所构成的流道后增加压力，提高泵的效率。
进口管为喇叭形的。
出口管通常为60°或90°的弯管，其作用是改变液体流出的方向。
(2)轴流泵的工作原理轴流泵输送液体不是依靠叶轮对液体的离心力，而是利用旋转叶轮叶片的推力使被输送的液体沿泵轴方向流动。
当泵轴由电动机带动旋转后，由于叶片与泵轴轴线有一定的螺旋角，所以对液体产生推力(或叫升力)，将液体推出从而沿排出管排出。
这和图l —26所示的电风扇运行的道理相似，靠近风扇叶片前方的空气被叶片推向前面，使空气流动。
当液体被推出后，原来位置便形成局部真空，外面的液体在大气压的作用下，将沿进口管被吸入叶轮中。
只要叶轮不断旋转，泵便能不断地吸人和排出液体。

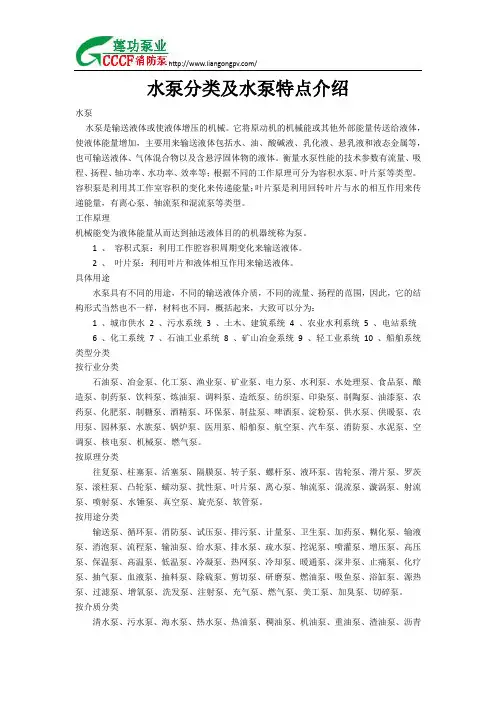

水泵分类及水泵特点介绍水泵水泵是输送液体或使液体增压的机械。
它将原动机的机械能或其他外部能量传送给液体，使液体能量增加，主要用来输送液体包括水、油、酸碱液、乳化液、悬乳液和液态金属等，也可输送液体、气体混合物以及含悬浮固体物的液体。
衡量水泵性能的技术参数有流量、吸程、扬程、轴功率、水功率、效率等；根据不同的工作原理可分为容积水泵、叶片泵等类型。
容积泵是利用其工作室容积的变化来传递能量；叶片泵是利用回转叶片与水的相互作用来传递能量，有离心泵、轴流泵和混流泵等类型。
工作原理机械能变为液体能量从而达到抽送液体目的的机器统称为泵。
1 、容积式泵：利用工作腔容积周期变化来输送液体。
2 、叶片泵：利用叶片和液体相互作用来输送液体。
具体用途水泵具有不同的用途，不同的输送液体介质，不同的流量、扬程的范围，因此，它的结构形式当然也不一样，材料也不同，概括起来，大致可以分为：1 、城市供水2 、污水系统3 、土木、建筑系统4 、农业水利系统5 、电站系统6 、化工系统7 、石油工业系统8 、矿山冶金系统9 、轻工业系统10 、船舶系统类型分类按行业分类石油泵、冶金泵、化工泵、渔业泵、矿业泵、电力泵、水利泵、水处理泵、食品泵、酿造泵、制药泵、饮料泵、炼油泵、调料泵、造纸泵、纺织泵、印染泵、制陶泵、油漆泵、农药泵、化肥泵、制糖泵、酒精泵、环保泵、制盐泵、啤酒泵、淀粉泵、供水泵、供暖泵、农用泵、园林泵、水族泵、锅炉泵、医用泵、船舶泵、航空泵、汽车泵、消防泵、水泥泵、空调泵、核电泵、机械泵、燃气泵。
按原理分类往复泵、柱塞泵、活塞泵、隔膜泵、转子泵、螺杆泵、液环泵、齿轮泵、滑片泵、罗茨泵、滚柱泵、凸轮泵、蠕动泵、扰性泵、叶片泵、离心泵、轴流泵、混流泵、漩涡泵、射流泵、喷射泵、水锤泵、真空泵、旋壳泵、软管泵。
按用途分类输送泵、循环泵、消防泵、试压泵、排污泵、计量泵、卫生泵、加药泵、糊化泵、输液泵、消泡泵、流程泵、输油泵、给水泵、排水泵、疏水泵、挖泥泵、喷灌泵、增压泵、高压泵、保温泵、高温泵、低温泵、冷凝泵、热网泵、冷却泵、暖通泵、深井泵、止痛泵、化疗泵、抽气泵、血液泵、抽料泵、除硫泵、剪切泵、研磨泵、燃油泵、吸鱼泵、浴缸泵、源热泵、过滤泵、增氧泵、洗发泵、注射泵、充气泵、燃气泵、美工泵、加臭泵、切碎泵。
![二级造价工程师[广东2021年]：安装工程考试真题与答案解析](https://img.taocdn.com/s1/m/bcf613b4dbef5ef7ba0d4a7302768e9951e76e7d.png)

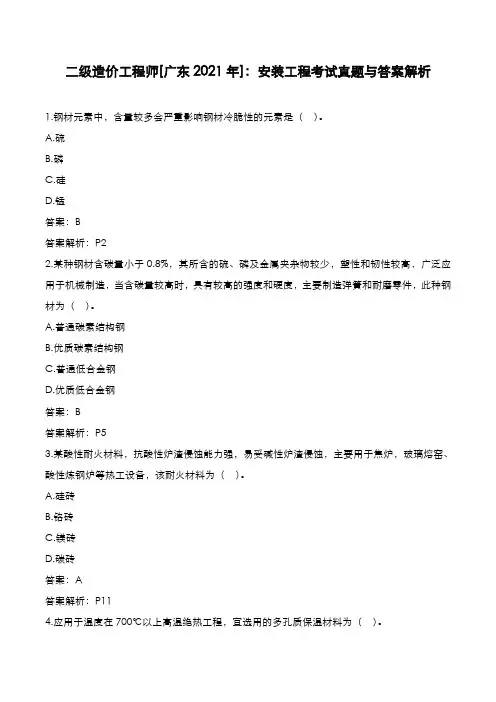

二级造价工程师[广东2021年]：安装工程考试真题与答案解析1.钢材元素中，含量较多会严重影响钢材冷脆性的元素是（）。
A.硫B.磷C.硅D.锰答案：B答案解析：P22.某种钢材含碳量小于0.8%，其所含的硫、磷及金属夹杂物较少，塑性和韧性较高，广泛应用于机械制造，当含碳量较高时，具有较高的强度和硬度，主要制造弹簧和耐磨零件，此种钢材为（）。
A.普通碳素结构钢B.优质碳素结构钢C.普通低合金钢D.优质低合金钢答案：B答案解析：P53.某酸性耐火材料，抗酸性炉渣侵蚀能力强，易受碱性炉渣侵蚀，主要用于焦炉，玻璃熔窑、酸性炼钢炉等热工设备，该耐火材料为（）。
A.硅砖B.铬砖C.镁砖D.碳砖答案：A答案解析：P114.应用于温度在700℃以上高温绝热工程，宜选用的多孔质保温材料为（）。
B.蛭石C.泡沫混凝士D.硅藻土答案：D答案解析：P135.某塑料制品分为硬、软两种。
硬制品密度小，抗拉强度较好，耐水性、耐油性和耐化学药品侵蚀性好，用来制作化工、纺织等排污、气、液输送管;软塑料常制成薄膜，用于工业包装等。
此塑料制品材料为（）。
A.聚乙烯B.聚四氟乙烯C.聚氯乙烯D.聚苯乙烯答案：C答案解析：P176.某塑料管材无毒、质量轻、韧性好、可盘绕、耐腐蚀，常温下不溶于任何溶剂，强度较低，一般适宜于压力较低的工作环境，其耐热性能不好，不能作为热水管使用。
该管材为（）。
A.聚乙烯管B.聚丙烯管C.聚丁烯管D.工程塑料管答案：A答案解析：P289.在管道上主要用于切断、分配和改变介质流动方向，设计成V形开口的球阀还具有房好的流量调节功能。
不仅适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等，且适用于含纤维、微小固体颗料等介质。
该阀门为（）。
B.球阀C.旋塞阀D.蝶阀答案：B答案解析：P4810.电缆型号为：NH-VV22(3×25+1×16)表示的是（）。

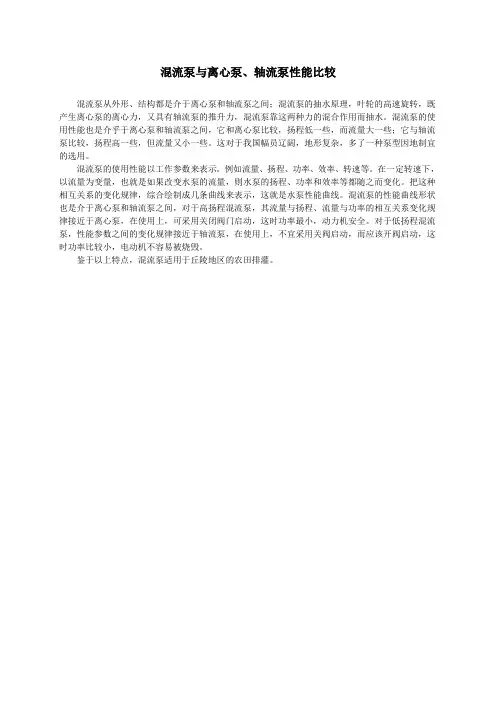

混流泵与离心泵、轴流泵性能比较
混流泵从外形、结构都是介于离心泵和轴流泵之间；混流泵的抽水原理，叶轮的高速旋转，既产生离心泵的离心力，又具有轴流泵的推升力，混流泵靠这两种力的混合作用而抽水。
混流泵的使用性能也是介乎于离心泵和轴流泵之间，它和离心泵比较，扬程低一些，而流量大一些；它与轴流泵比较，扬程高一些，但流量又小一些。
这对于我国幅员辽阔，地形复杂，多了一种泵型因地制宜的选用。
混流泵的使用性能以工作参数来表示。
例如流量、扬程、功率、效率、转速等。
在一定转速下，以流量为变量，也就是如果改变水泵的流量，则水泵的扬程、功率和效率等都随之而变化。
把这种相互关系的变化规律，综合绘制成几条曲线来表示，这就是水泵性能曲线。
混流泵的性能曲线形状也是介于离心泵和轴流泵之间，对于高扬程混流泵，其流量与扬程、流量与功率的相互关系变化规律接近于离心泵，在使用上，可采用关闭阀门启动，这时功率最小，动力机安全。
对于低扬程混流泵，性能参数之间的变化规律接近于轴流泵，在使用上，不宜采用关阀启动，而应该开阀启动，这时功率比较小，电动机不容易被烧毁。
鉴于以上特点，混流泵适用于丘陵地区的农田排灌。
混流泵与离心泵、轴流泵性能比较
混流泵从外形、结构都是介于离心泵和轴流泵之间；混流泵的抽水原理，叶轮的高速旋转，既产生离心泵的离心力，又具有轴流泵的推升力，混流泵靠这两种力的混合作用而抽水。
混流泵的使用性能也是介乎于离心泵和轴流泵之间，它和离心泵比较，扬程低一些，而流量大一些；它与轴流泵比较，扬程高一些，但流量又小一些。
这对于我国幅员辽阔，地形复杂，多了一种泵型因地制宜的选用。
混流泵的使用性能以工作参数来表示。
例如流量、扬程、功率、效率、转速等。
在一定转速下，以流量为变量，也就是如果改变水泵的流量，则水泵的扬程、功率和效率等都随之而变化。
把这种相互关系的变化规律，综合绘制成几条曲线来表示，这就是水泵性能曲线。
混流泵的性能曲线形状也是介于离心泵和轴流泵之间，对于高扬程混流泵，其流量与扬程、流量与功率的相互关系变化规律接近于离心泵，在使用上，可采用关闭阀门启动，这时功率最小，动力机安全。
对于低扬程混流泵，性能参数之间的变化规律接近于轴流泵，在使用上，不宜采用关阀启动，而应该开阀启动，这时功率比较小，电动机不容易被烧毁。
鉴于以上特点，混流泵适用于丘陵地区的农田排灌。
轴流泵与混流泵的性能差异
1、比转数不同，混流泵是300m3/h-500m3/h，轴流泵是大于500m3/h。
2、液流经过叶轮后流出方向不同（这是主要区别）：轴流泵保持轴向流动（与叶轮旋转中心平行），混流泵是既有轴向又有径向合成的与叶轮旋转中心成某
1、比转数不同，混流泵是300m
3
/h-500m
3
/h，轴流泵是大于500m
3
/h。
2、液流经过叶轮后流出方向不同（这是主要区别）：轴流泵保持轴向流动（与叶轮旋转中心平行），混流泵是既有轴向又有径向合成的与叶轮旋转中心成某一夹角的斜向。
3、同样流量下，轴流泵扬程比混流泵低。
价格贵可能是因为轴流泵是立式的，而这便宜的混流泵可能是卧式蜗壳式（因为流量1m
3
/S即3600m
3
/h，对轴流泵混流泵而言是非常小的，所以混流泵可能是卧式蜗壳式，而轴流泵虽然也有卧式的，但卧式却没有这么小的流量，卧式电动机比立式电动机便宜多了）
采购前阀门选型的步骤和依据：
在流体管道系统中，阀门是控制元件，其主要作用是隔离设备和管道系统、调节流量、防止回流、调节和排泄压力。
由于管道系统选择最适合的阀门显得非常重要，所以，了解阀门的特性及选择阀门的步骤和依据也变得至关重要起来。
阀门行业到目前为止，已能生产种类齐全的闸阀、截止阀、节流阀、旋塞阀、球阀、电动阀、隔膜阀、止回阀、安全阀、减压阀、蒸汽疏水阀和紧急切断阀等12大类、3000多个型号、4000多个规格的阀门产品；最高工作压力为600MPa，最大公称通径达5350mm，最高工作温度为1200℃，最低工作温度为-196℃，适用介质为水、蒸汽、油品、天然气、强腐蚀性介质（如浓硝酸、中浓度硫酸等）、易燃介质（如笨、乙烯等）、有毒介质（如硫化氢）、易爆介质及带放射性介质（金属钠、-回路纯水等）。
阀门承压件材质铸铜、铸铁、球墨铸铁、高硅铸铁、铸钢、锻钢、高、低合金钢、不锈耐酸钢、哈氏合金、因科镍尔、蒙乃尔合金、双相不锈钢、钛合金等。
并且能够生产各种电动、气动、液动阀门驱动装置。
面对如此众多的阀门品种和如此复杂的各种工况，要选择管道系统最适合安装的阀门产品，我以为，首先应了解阀门的特性；其次应掌握选择阀门的步骤和依据；再者应遵循选择阀门的原则。
1．阀门的特性一般有两种，使用特性和结构特性。
使用特性：它确定了阀门的主要使用性能和使用范围，属于阀门使用特性的有：阀门的类别（闭路阀门、调节阀门、安全阀门等）；产品类型（闸阀、截止阀、蝶阀、球阀等）；阀门主要零件（阀体、阀盖、阀杆、阀瓣、密封面）的材料；阀门传动方式等。
结构特性：它确定了阀门的安装、维修、保养等方法的一些结构特性，属于结构特性的有：阀门的结构长度和总体高度、与管道的连接形式（法兰连接、螺纹连接、夹箍连接、外螺纹连接、焊接端连接等）；密封面的形式（镶圈、螺纹圈、堆焊、喷焊、阀体本体）；阀杆结构形式（旋转杆、升降杆）等。
2．选择阀门的步骤和依据大体如下：
⑴选择步骤
1.明确阀门在设备或装置中的用途，确定阀门的工作条件：适用介质、工作压力、工作温度等等。
2.确定与阀门连接管道的公称通径和连接方式：法兰、螺纹、焊接等。
3.确定操作阀门的方式：手动、电动、电磁、气动或液动、电气联动或电液联动等。
4.根据管线输送的介质、工作压力、工作温度确定所选阀门的壳体和内件的材料：灰铸铁、可锻铸铁、球墨铸铁、碳素钢、合金钢、不锈耐酸钢、铜合金等。
5.确定阀门的型式：闸阀、截止阀、球阀、蝶阀、节流阀、安全阀、减压阀、蒸汽疏水阀、等。
6.确定阀门的参数：对于自动阀门，根据不同需要先确定允许流阻、排放能力、背压等，再确定管道的公称通径和阀座孔的直径。
7.确定所选用阀门的几何参数：结构长度、法兰连接形式及尺寸、开启和关闭后阀门高度方向的尺寸、连接的螺栓孔尺寸和数量、整个阀门外型尺寸等。
8.利用现有的资料：阀门产品目录、阀门产品样本等选择适当的阀门产品。
⑵选择阀门的依据在了解掌握选择阀门步骤的同时，还应进一步了解选择阀门的依据。
1.所选用阀门的用途、使用工况条件和操纵控制方式。
2.工作介质的性质：工作压力、工作温度、腐蚀性能，是否含有固体颗粒，介质是否有毒，是否是易燃、易爆介质，介质的黏度等等。
3.对阀门流体特性的要求：流阻、排放能力、流量特性、密封等级等等。
4.安装尺寸和外形尺寸要求：公称通径、与管道的连接方式和连接尺寸、外形尺寸或重量限制等。
⑤对阀门产品的可靠性、使用寿命和电动装置的防爆性能等的附加要求。
（在选定参数时应注意：如果阀门要用于控制目的，必须确定如下额外参数：操作方法、最大和最小流量要求、正常流动的压力降、关闭时的压力降、阀门的最大和最小进口压力。
）根据上述选择阀门的依据和步骤，合理、正确地选择阀门时还必须对各种类型阀门的内部结构进行详细了解，以便能对优先选用的阀门做出正确的抉择。
管道的最终控制是阀门。
阀门启闭件控制着介质在管道内的流束方式，阀门流道的形状使阀门具备一定的流量特性，在选择管道系统最适合安装的阀门时必须考虑到这一点。
如下为选择阀门应遵循的原则：
⑴截止和开放介质用的阀门流道为直通式的阀门，其流阻较小，通常选择作为截止和开放介质用的阀门。
向下闭合式阀门（截止阀、柱塞阀）由于其流道曲折，流阻比其他阀门高，故较少选用。
在允许有较高流阻的场合，可选用闭合式阀门。
⑵控制流量用的阀门通常选择易于调节流量的阀门作为控制流量用。
向下闭合式阀门（如截止阀）适于这一用途，因为它的阀座尺寸与关闭件的行程之间成正比关系。
旋转式阀门（旋塞阀、蝶阀、球阀）和挠曲阀体式阀门（夹紧阀、隔膜阀）也可用于节流控制，但通常只能在有限的阀门口径范围内适用。
闸阀是以圆盘形闸板对圆形阀座口做横切运动，它只有在接近关闭位置时，才能较好地控制流量，故通常不用于流量控制。
⑶换向分流用的阀门根据换向分流的需要，这种阀门可有三个或更多的通道。
旋塞阀和球阀较适用于这一目的，因此，大部分用于换向分流的阀门都选取这类阀门中的一种。
但是在有些情况下，其他类型的阀门，只要把两个或更多个阀门适当地相互连接起来，也可作换向分流用。
⑷带有悬浮颗粒的介质用阀门当介质中带有悬浮颗粒时，最适于采用其关闭件沿密封面的滑动带有擦拭作用的阀门。
如果关闭件对阀座的来回运动是竖直的，那末就可能夹持颗粒，因此这种阀门除非密封面材料可以允许嵌入颗粒，否则只适用于基本清洁的介质。
球阀和旋塞阀在启闭过程中对密封面均有擦拭作用，故适宜用在带有悬浮颗粒的介质中。
目前，无论在石油、化工，还是在别的行业的管道系统，阀门应用、操作频率和服务千变万化，要控制或杜绝那怕是低微的泄漏，最重要、最关键的设备还数阀门。
管道的最终控制是阀门，阀门在各个领域的服务和可靠表现是独一无二的。
采购后阀门检查及维修保养
阀门维修保养不及时，造成阀门失修渗漏或开关不灵;阀门未定期检修试压，甚至使用多年未进行清洗、试压和技术鉴定，致使杂物沉积于阀内，关闭不严，严重渗油、窜油;阀门检修后未关闭，或者拆除阀门后未封堵管口;阀门尘兰垫片使用了不耐油不耐压材料等。
因此，要加强对阀门的检查，力争做到防患于未然。
阀门检查的主要内容：
1、阀杆动密封及法兰垫片静密封处是否渗漏
2、启闭状态是否正常
3、阀体有无损伤及渗漏等异常现象
4、将平时常开或常闭的阀门转动1～2圈或做1次升降试验
5、对常开或常闭阀门阀杆部位润滑
6、检查和调试气动阀门的动力头及电气系统。
