第七章练习题一、选择题1.关于零件图和装配图，下列说法不正确的是。
A．零件图表达零件的大小、形状及技术要求。
B．装配图是表示装配体及其组成部分的连接、装配关系的图样。
C．零件图和装配都用于指导零件的加工制造和检验。
D．零件图和装配图都是生产上的重要技术资料。
2.关于装配图的画法，下列说法正确的是。
A．装配图中两零件的接触面应画两条线。
B．装配图中的剖面线间隔必须一致。
C．同一零件的剖面线必须同向且间隔一致。
D．装配图中相邻零件的剖面线方向必须一致。
3.关于零件图的视图选择，下面说法正确的是。
A．零件图视图数量及表达方法应根据零件的具体结构特点和复杂程度而定，表达的原则是：完整、简洁、清晰。
B．要表达完整，一个零件至少需要两个视图。
C．视图数量越少越好。
D．零件图应通过剖视图和断面图表达内部结构，不应出现虚线。
4.关于表面粗糙度的标注，下面说法不正确的是。
A．表面粗糙度代号一般注在可见轮廓线、尺寸界线、引出线或它们的延长线上。
B．符号的尖端必须从材料外指向零件表面。
C．可以将使用较多的一种代号统一注在图样右上角，并加注“其余”两字，这时代号和文字大小应为图中代号和文字的1.4倍。
D．粗糙度数字的方向一律向上。
5.下面的说法不正确的是。
A．最大极限尺寸必大于基本尺寸。
B．上偏差必大于下偏差。
C．上偏差或下偏差可为正值，也可以为负或零。
D．公差必为正值。
6.一尺寸的上偏差为+0.015，下偏差为-0.033，则其公差为。
A．0.018 B．0.048 C．-0.018 D．-0.0487. 国家标准的表示符号是以下哪种（）。
A、GBB、JBC、QBD、NY8．表面粗糙度代号标注中，用( )时，可不注明参数代号。
A．Ry B．RZ C.Ra D.R9．装配图中，装配体安装在地基或其他机器上时所需的尺寸是_ ____。
A、特性尺寸B、装配尺寸C、安装尺寸D、外形尺寸10.形位公差符号“◎”表示（）。
A．圆度 B．圆柱度 C．位置度 D．同轴度11. 装配图中，装配体安装在地基或其他机器上时所需的尺寸是___ __。
项目10 绘制装配图1．千斤顶的工作原理千斤顶是利用螺旋运动来顶举起重物的一种起重或顶压工具，常用于汽车修理及机械安装中（见装配示意图）。
工作时，重物压于顶垫5之上，将绞杠3穿入螺旋杆2上部的孔中，旋动绞杠，因底座1不动，则螺旋杆在作圆周运动的同时，靠螺纹的配合作上、下移动，从而顶起或放下重物。
螺旋杆2的顶端安装有顶垫5，并用螺钉4加以固定。
2．明细栏3．能力目标（1）能根据装配示意图理解部件的工作原理。
（2）能根据部件的总体尺寸选择合适的图幅。
（3）在装配图中能正确处理零件间的位置关系。
（4）能根据部件特点选择合理的表达方案。
（5）能为装配图标注合理的尺寸及技术要求。
4．任务要求（1）恰当地确定部件的表达方案，清晰地表达部件的工作原理、装配关系及零件的主要结构形状。
（2）正确地标注装配图上的尺寸和技术要求。
（3）应先画装配草图，然后再画装配工作图。
班级：姓名：学号5．任务指导（1）仔细阅读每张零件图，想出零件的结构形状；参阅部件装配示意图，弄清部件工作原理、各零件间的装配关系和零件的作用。
（2）选定部件表达方案后，可先画主体零件，然后按装配顺序拼画出装配图。
注意正确运用装配图的规定画法、特殊表达方法和简化画法等。
（3）注意装配结构的合理性以及相关零件间尺寸的协调关系。
（4）标注必要的尺寸，编写零（部）件序号，填写明细栏、标题栏和技术要求。
（5）明细栏衔接在标题栏上方，当上方位置不够时可续接在标题栏左方，明细栏中的序号应按自下而上顺序排列，并应与图上的序号一致。
6．装配示意图读懂柱塞泵装配图，拆画泵体1和阀体6的零件图。
1.工作原理柱塞泵是用来提高油压的部件。
阀体6下部连接进油管，与油箱接通，油箱内油压为常压；前部连接出油管，与用油设备接通。
柱塞11与曲柄（图上未画出）用Φ8销子连接，曲柄带动柱塞11作左右往复运动。
当柱塞11向右移动时，泵体1的内部压力降低，在大气压力的作用下，油就从油箱压入进油管，并推开下阀瓣2，进入泵体内腔；当柱塞11向左移动时，下阀瓣2受压关闭，内腔油压急剧升高，顶开上阀瓣3，进入阀体6的上部，油从前面出口流出，经过出油管通向用油设备。
读装配图图试题及答案一、选择题（每题2分，共10分）1. 装配图中的尺寸线一般采用什么线型？A. 粗实线B. 细实线C. 虚线D. 点画线答案：B2. 装配图中，表示零件间相对位置的线型是？A. 粗实线B. 细实线C. 虚线D. 点画线答案：C3. 在装配图中，表示装配顺序的数字是？A. 阿拉伯数字B. 罗马数字C. 汉字数字D. 英文字母答案：A4. 装配图中，用于表示零件名称的线型是？A. 粗实线B. 细实线C. 虚线D. 点画线答案：B5. 装配图中，用于表示零件编号的线型是？A. 粗实线B. 细实线C. 虚线D. 点画线答案：B二、填空题（每空1分，共10分）1. 装配图中，零件的编号通常使用_________表示。
答案：阿拉伯数字2. 当装配图中的零件需要用文字说明时，应使用_________线型。
答案：细实线3. 在装配图中，表示零件间配合关系的线型是_________。
答案：虚线4. 装配图中，用于表示零件之间相对位置的线型是_________。
答案：虚线5. 装配图中，用于表示零件之间连接关系的线型是_________。
答案：粗实线三、简答题（每题5分，共10分）1. 简述装配图中尺寸线的作用。
答案：装配图中的尺寸线用于表示零件之间的相对位置和装配关系，确保零件在装配过程中能够正确对齐和配合。
2. 装配图中零件名称标注的位置有何要求？答案：装配图中零件名称应标注在零件的旁边，且应清晰可见，不与尺寸线、中心线等其他标注线重叠，以便于识别和理解。
四、绘图题（每题10分，共20分）1. 根据所给零件图，绘制一个简单的装配图。
答案：[此处应绘制装配图，由于是文本格式，无法提供图形]2. 根据所给装配图，标出所有零件的编号和名称。
答案：[此处应进行标注，由于是文本格式，无法提供图形]五、综合题（每题15分，共30分）1. 阅读所给装配图，分析并说明图中零件A和零件B的装配关系。
答案：零件A和零件B通过螺纹连接，零件A的螺纹孔与零件B的螺纹轴相配合，确保两者能够紧密连接。
制图复习题1.你认为装配图和零件图的异同是?a)相同之处：i.都有视图进行结构表达，ii.都采用正等投影法进行视图表达iii.都有尺寸iv.都有技术要求和标题栏b)不同之处i.零件图表达的是某个零件的结构、尺寸等装配图时表达多个零件的结构、装配关系和尺寸等ii.零件图中的尺寸要求完整，装配图则只要标注装配体的整体尺寸、装配尺寸等iii.零件图中零件的结构均需表达清楚，如倒角；装配图中零件的这些小结构可以省略不表达iv.装配图中有零件序号、明细栏，零件图中没有此项内容2.多选题关于装配图的尺寸标注描述错误的是（BC ）A）性能尺寸是表示装配体的性能、规格或特征的尺寸B）装配尺寸是表示装配体安装时所需要的尺寸C）外形尺寸是装配体各零件间装配关系的尺寸D）运动零件的极限位置尺也是非常重要的尺寸3.多选题4.关于右图描述正确的是:ACDA）A是非接触面画两条线B）C处零件应化剖面线符号C）G是两零件接触面画一条线D）D是同意零件剖面线符号相同5.下列合理的是6.该零件构造结构是否合理,为什么?应怎样改进?画出改进后草图。
7.下图为一填料函密封结构示意图，其中A是,B是,C是,D是,E是。
8.多选题关于该零件描述正确的是（）A）圆螺母B）止动垫圈C）是轴向零件的固定结构D）是轴端挡圈9.多选题如图所示有一轴承座,关于其尺寸标注描述正确的是A）外形尺寸B）是配合尺寸C）相对位置尺寸D）安装尺寸10.如图所示是一个齿轮和一个轴连接件的剖面图。
其绘制过程中,A采用了画法，B采用了画法,C采用了画法, D采用了画法，E采用了画法。
11.下图采用何种表达方法? B如何旋转?12.简述化工设备图的内容,及化工设备的结构特点。
13.简述常见化工设备的种类。
14.该设备名称是?请写出1-12的零部件名称,画出7号部件的示意图。
说明5、8、10、6号部件的作用。
15.塔设备的作用是什么？16.换热器的作用是什么？17.请绘制板塔结构简图,说明与填料塔的不同。

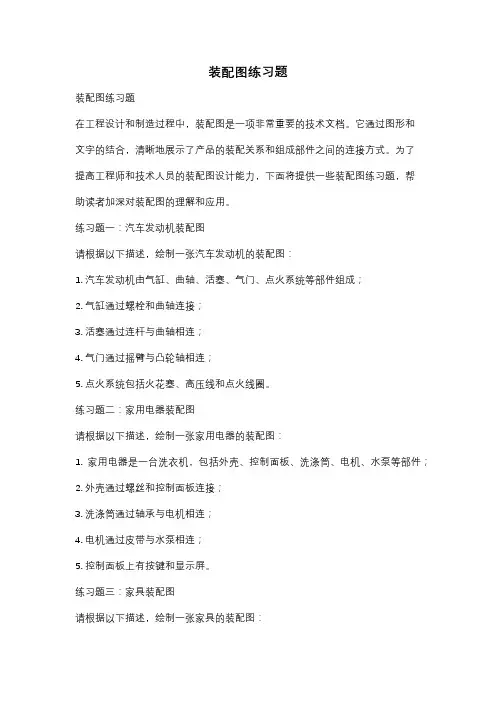

装配图练习题装配图练习题在工程设计和制造过程中，装配图是一项非常重要的技术文档。
它通过图形和文字的结合，清晰地展示了产品的装配关系和组成部件之间的连接方式。
为了提高工程师和技术人员的装配图设计能力，下面将提供一些装配图练习题，帮助读者加深对装配图的理解和应用。
练习题一：汽车发动机装配图请根据以下描述，绘制一张汽车发动机的装配图：1. 汽车发动机由气缸、曲轴、活塞、气门、点火系统等部件组成；2. 气缸通过螺栓和曲轴连接；3. 活塞通过连杆与曲轴相连；4. 气门通过摇臂与凸轮轴相连；5. 点火系统包括火花塞、高压线和点火线圈。
练习题二：家用电器装配图请根据以下描述，绘制一张家用电器的装配图：1. 家用电器是一台洗衣机，包括外壳、控制面板、洗涤筒、电机、水泵等部件；2. 外壳通过螺丝和控制面板连接；3. 洗涤筒通过轴承与电机相连；4. 电机通过皮带与水泵相连；5. 控制面板上有按键和显示屏。
练习题三：家具装配图请根据以下描述，绘制一张家具的装配图：1. 家具是一张书桌，包括桌面、桌腿、抽屉和椅子等部件；2. 桌面通过螺丝和桌腿连接；3. 抽屉通过导轨与桌腿相连；4. 椅子通过螺栓与桌腿相连；5. 桌面上有书写板和抽屉把手。
练习题四：机械设备装配图请根据以下描述，绘制一张机械设备的装配图：1. 机械设备是一台钻床，包括机床底座、工作台、主轴、电机和润滑系统等部件；2. 机床底座通过螺栓和工作台连接；3. 工作台通过导轨与主轴相连；4. 主轴通过皮带与电机相连；5. 润滑系统包括油泵、油管和油箱。
通过以上的练习题，读者可以锻炼自己的装配图设计能力，提高对装配关系和部件连接方式的理解。
在实际的工程设计中，装配图的准确性和清晰度对于产品的制造和维修至关重要。
因此，不断练习和提高装配图设计的能力是非常必要的。
希望读者能够通过这些练习题，掌握装配图设计的基本技巧，并在实践中不断完善自己的能力。
装配图习题一、填空题1. 序号在装配图周围按水平或垂直方向排列整齐，序号数字可按或方向依次增大，以便查找。
2.装配图中的指引线可画成折线，但只可曲折次。
3.装配图的四个内容是：、、、。
4.一般在装配图中有以下几类尺寸：特征尺寸、装配尺寸、、总体尺寸、其他尺寸。
5.在剖视图或断面图中，相邻两个零件的剖面线倾斜方向应或。
6.厚度小于或等于2毫米的狭小面积的剖面，可用代替剖面符号。
7.紧固件以及轴、连杆、球、勾子、键、销等实心零件，若按剖切，且剖切平面通过其对称平面或轴线时，则这些零件均按不剖绘制。
8. 在一个视图上无法连续编完全部所需序号时，可在上按上述原则继续编写。
9.明细栏直接画在装配图中时，明细栏中的序号应按的顺序填写，以便发现有漏编的零件时，可继续。
如果是单独附页的明细栏，序号应按的顺序填写。
10.允许尺寸变化的两个极限值称为。
二、选择题1.装配图主要表达机器或部件中各零件的( )、工作原理和主要零件的结构特点。
A．运动路线 B．装配关系 C．技术要求 D．尺寸大小2.装配图的读法，首先是看( )，并了解部件的名称。
A．明细表 B．零件图 C．标题栏 D．技术文件3.读装配图时，要分清接触面与非接触面，非接触面用( )线表示。
A．一条 B．二条 C．三条 D．四条4.看装配图分析零件，主要是了解它的( )和作用，弄清部件的工作原理。
A．结构形状 B．技术要求 C．尺寸大小 D．明细表5.允许零件尺寸的变动量称为( )公差。
A．尺寸公差 B．加工公差 C．系统公差 D．极限偏差6.国家规定孔与轴配合采用两种基准制，下列属于基孔制间隙配合是( )。
A．H7/t6 B．H7/k6 C．H8/D7 D．E8/h87.在表面粗糙度的评定参数中，轮廓算术平均偏差代号是( )。
A．Ra B．Rx C．Ry D．Rz8.在直齿圆柱齿轮的规定画法中，齿顶圆及齿顶线用( )划。
A．细实线 B．粗实线 C．虚线 D．点划线9.从反映工作原理的视图入手，分析部件的( )情况。
1、判断装配图中的安装尺寸表示了装配图所表达的机器和部件中零件间的装配关系。
（）2、判断题装配图中某一零件的剖面符号一致性，可以帮助阅读者理解该零件的形状。
（）3、单选下面哪项不是阅读装配图的内容（）。
A.分析各零件的主要结构形状和作用，并了解装配体的尺寸和技术要求。
B.了解装配体的名称、用途及工作原理。
C.绘制零件视图。
D.弄清装配体的组成、零件间装配关系，了解装配体的装、拆步骤和方法。
4、单选拆画零件图的关键是将零件正确地从装配图中分离出来，下面哪项不是正确分离零件的方法。
（）A.通过投影规律识别该零件在其他视图上的轮廓B.通过零件的剖面符号分离零件C.通过装配图的技术要求分离零件D.通过零件的序号分离零件5、判断由装配图拆画零件图时，不需要重新确定零件图的视图表达方案，零件图的视图表达与装配图的视图表达方案相同即可。
（）6、判断由装配图拆画零件图时，在装配图中允许不画的零件工艺结构，在零件图中应全部补画出来。
（）7、单选下图轴承座俯视图采用了（）的画法。
A、假想画法B、简化画法C、剖视画法D、拆卸与剖视相结合8、填空题球阀装配图中，Φ16H11/d11是压盖和阀杆的配合尺寸，属于（）配合。
A、间隙配合B、过盈配合C、过渡配合9、上图中，G1表示（）。
A、普通螺纹连接B、55°密封管螺纹连接C、55°非密封管螺纹连接D、表面光洁度10、判断题球阀装配图中Φ25属于装配体的性能尺寸。
（）。
零件图装配图习题[精华]零件图装配图习题9-1 根据泵盖轴测图上所指出的表面及其表面粗糙度参数数值 , 在视图上标出相应的表面粗糙度代号 . [答案]加工方法去除材料不去除材料表面代号 A 、 B 、 C 面 D 面其它面表面粗糙度参数 Ra( u m) 1.6 12.5 9-2 找出轴承套 ( 该零件为旋转体的组合 ) 图中的表面粗糙度代号标注方面的错误 , 在下图中作正确标注 , 并说明符号的含义 . [答案]9-3 根据零件图中的尺寸 , 在装配图中标出其基本尺寸和配合代号 , 并填写下表 . [答案]尺寸基本配合配合最大极限尺寸最小极限尺寸上偏差下偏差公差名称尺寸基准制种类孔 ES= EI= 数值 (mm) 轴 es= ei=9-4 根据装配图 , 在相应的零件图上分别注出基本尺寸和极限偏差 ( 查表 ), 并说明配合代号的意义 . [答案]:基本尺寸，基准制，配合种类 ; 孔的公差带代号，轴的公差带代号。
:基本尺寸，基准制，配合种类 ; 孔的公差带代号，轴的公差带代号。
-5 根据齿轮与轴的装配图, 分别在相应的零件图上注出基本尺寸、公差带代号及极限偏差值 ( 查表 ), 9并说明配合代号的含义 . [答案]:基本尺寸，基准制，配合种类 ; 孔的公差带代号，轴的公差带代号。
9-6 图中轴与孔的基本尺寸为 ? 20, 采用基轴制配合 , 轴的公差等级为 7 级 , 孔的公差等级为 8 级 , 孔的基本偏差为 F, 试在装配图中注出基本尺寸和配合代号 ; 分别在相应的零件图上注写基本尺寸、公差带代号及极限偏差值 ( 查表 ), 并说明配合种类 __________________ . [答案]9-7 从给出的图形中选择回转泵泵体合适的表达方案及视图数量 , 并标注尺寸 ( 图幅 A3, 比例 2:1). [答案]9-8 根据零件图组画装配图,根据装配示意图和零件图绘制装配图，图纸幅面和比例自选。
专升本装配图练习题一、选择题1. 装配图的主要作用是什么？A. 展示单个零件的详细信息B. 展示多个零件的组合关系C. 展示零件的加工过程D. 展示零件的材质和热处理2. 在装配图中，以下哪个符号表示“过盈配合”？A. ∅B. ∩C. ∪D. ∇3. 装配图中通常不包含以下哪项信息？A. 零件编号B. 零件名称C. 零件的详细尺寸D. 装配顺序二、填空题4. 装配图中的“_____”表示该零件在图中的位置。
5. 当装配图需要展示多个视图时，应使用“_____”来区分不同的视图。
6. 装配图上通常需要标注“_____”，以指导装配过程中的顺序和方向。
三、简答题7. 简述装配图与零件图的区别。
8. 解释装配图中“装配序号”的作用。
四、绘图题9. 根据以下零件图，绘制一个简单的装配图。
- 零件A：齿轮- 零件B：轴- 零件C：轴承五、分析题10. 给出一个装配体的装配图，分析其装配顺序，并解释为什么这个顺序是合理的。
六、综合应用题11. 设计一个简单的机械装置，并绘制其装配图。
装置可以是一个简单的升降台或者是一个小型的传送带系统。
参考答案1. B2. A3. C4. 装配位置5. 视图编号6. 装配标记7. 装配图主要展示多个零件的组合关系和装配顺序，而零件图则详细展示单个零件的尺寸、公差和加工要求。
8. 装配序号用于指导装配过程中零件的安装顺序，确保装配的正确性和效率。
9. [绘图题答案]10. [分析题答案]11. [综合应用题答案]结束语本练习题旨在帮助学生掌握装配图的基本知识和绘制技巧，通过不同类型的题目，加深对装配图的理解，并提高实际应用能力。
希望学生能够通过练习，熟练掌握装配图的绘制和分析。
零件图装配图习题
9-1 根据泵盖轴测图上所指出的表面及其表面粗糙度参数数值 , 在视图上标出相应的表面粗糙度代号 . [答案]
加工方法去除材料不去除材料
表面代号 A 、 B 、 C 面 D 面其它面表面粗糙度参数 Ra( u m) 1.6 12.5
9-2 找出轴承套 ( 该零件为旋转体的组合 ) 图中的表面粗糙度代号标注方面的错误 , 在下图中作正确标注 , 并说明符号的含义 . [答案]
9-3 根据零件图中的尺寸 , 在装配图中标出其基本尺寸和配合代号 , 并填写下表 . [答案
]
尺寸名称基本
尺寸
最大极限尺寸最小极限尺寸上偏差下偏差公差
配合
基准制
配合
种类
数值(mm) 孔ES= EI= 轴es= ei=
9-4 根据装配图 , 在相应的零件图上分别注出基本尺寸和极限偏差 ( 查表 ), 并说明配合代号的意义 . [答案]
：基本尺寸，基准制，配合种类；
孔的公差带代号，轴的公差带代号。
：基本尺寸，基准制，配合种类；
孔的公差带代号，轴的公差带代号。
9-5 根据齿轮与轴的装配图, 分别在相应的零件图上注出基本尺寸、公差带代号及极限偏差值 ( 查表 ), 并说明配合代号的含义 . [答案]
：基本尺寸，基准制，配合种类；
孔的公差带代号，轴的公差带代号。
9-6 图中轴与孔的基本尺寸为 ? 20, 采用基轴制配合 , 轴的公差等级为 7 级 , 孔的公差等级为 8 级 , 孔的基本偏差为 F, 试在装配图中注出基本尺寸和配合代号 ; 分别在相应的零件图上注写基本尺寸、公差带代号及极限偏差值 ( 查表 ), 并说明配合种类 __________________ . [答案]
9-7 从给出的图形中选择回转泵泵体合适的表达方案及视图数量 , 并标注尺寸 ( 图幅 A3, 比例 2:1). [答案]
9-8 根据零件图组画装配图,根据装配示意图和零件图绘制装配图，图纸幅面和比例自选。
工作原理：千斤顶是顶起重物的部件，使用时只需逆时针方向转动旋转杆，起重螺杆就向上移动，并将物体顶起. [答案]。
