存水弯做法

标题
排水支管存水弯设置 关键词 存水弯、返臭
类 别 □结构 □装饰 █安装 □安全 □文明 □施组 □技术资料 □其他
施 工 阶 段
□地基与基础 □主体结构 □二次结构 █装饰装修 □竣工验收 □全过程 部 位 □地下室 □车库 █户内 □公共区域 □外立面 □屋面 □室外 □配电室 □泵房
风险
事项
描述
文字描述：因设计、建设单位等原因，卫生间排水支管未安装存水弯。

文字描述：精装修工程地漏采用普通浅水封或机械盖板式，洗脸盆下水管无存水弯。

问题或 危害
存水弯未设置，排水点位无水封，易导致返臭现象，增加业主投诉率。

改进
方案 1、前期图纸深化设计时存水弯作为深化设计 点，与甲方、建设单位明确排水支管存水弯安装， 建议洗脸盆点位安装 P 弯，地漏点位安装 S 弯；
2、精装修工程地漏及洗脸盆选型：建议选择
5cm 以上深水封地漏、洗脸盆下水自带成品S 弯。

双重存水弯设置，减少卫生间返臭现象。

涉及 岗位
技术负责、安装负责、安装施工员
星级
★★★★ 备注。

铸铁存水弯做法
铸铁存水弯是一种常用于排水系统中的管道连接方式。

它的特点是可以让水在管道中流动时保留一定的水量，以避免管道干涸和气体进入管道的问题。

铸铁存水弯的制作方法如下：
1. 准备工作：选购适合的铸铁管道和弯头，准备好焊接所需的
工具和材料。

2. 制作弯头：根据需要的角度和半径，使用管道切割机将铸铁
管道切割成相应的长度。

然后使用弯头模具将管道加工成所需的形状。

3. 制作存水弯：对于需要设置存水弯的管道，在弯头连接处加
工一个直径较小的小孔，并将一根弧形的铁杆焊接在管道内部。

这样，在水流经过存水弯时，水就会被存留在弯角处，以防止管道干涸。

4. 焊接管道：将弯头和存水弯与其他管道部件进行焊接，以确
保管道连接牢固可靠。

以上是铸铁存水弯的制作方法。

在实际操作过程中，需要注意安全和质量问题，并根据具体情况进行调整和改进。

- 1 -。

家庭装修存水弯设计指引HJSJ-2021▷目录1.存水弯的类型2.存水弯的工作原理和规定1.存水弯安装位置1.存水弯的类型1.1存水弯的类型存水弯的类型常用的有以下两种：S型存水弯，P型存水弯。

1.1.1、S型存水弯：S形存水弯用于与排水横管垂直连接的场所。

即S型存水弯一般安装在楼板的上方，多用于小便器,洗手盆。

1.1.2、P型存水弯：P形存水弯用于与排水横管或排水立管水平直角连接的场所。

即P型存水弯一般安装在卫生间沉池的地漏下方。

△存水弯的类型△P型存水弯的安装实景图2. 存水弯的工作原理及规定根据《住宅设计规范》GB 50096-2011、《建筑给水排水设计规范》GB 50015-219的住宅卫生间排水规定：8.2.10 无存水弯的卫生器具和无水封的地漏与生活排水管道连接时，在排水口以下应设存水弯；存水弯和有水封地漏的水封高度不应小于50mm。

4.3.10 下列设施与生活污水管道或其他可能产生有害气体的排水管道连接时，必须在排水口以下设存水弯：1 构造内无存水弯的卫生器具或无水封的地漏；2 其他设备的排水口或排水沟的排水口。

4.3.11 水封装置的水封深度不得小于50mm，严禁采用活动机械活瓣替代水封，严禁采用钟式结构地漏。

4.3.13 卫生器具排水管段上不得重复设置水封。

2.1 、存水弯作用和原理:2.1.1存水弯作用存水弯能有效防止下水道里面的臭味、异味、蚊虫、蟑螂和细菌等通过管道返到室内，避免出现地漏返味、臭气蔓延影响人体健康。

流行性感冒疾病等就是通过排水管道传播2.1.2存水弯原理：在排水管的内部形成一定高度的水柱(水柱不小于50mm)，阻止排水管道内各种污染气体以及小虫进入室内。

△存水弯工作原理2.2 、存水弯规定:2.2.1 存水弯的水封高度不应小于50mm:水封深度不得小于50mm的规定是依据国际上对污水、废水、通气的重力排水管道系统(DWV)排水管内压力波动不至于把存水弯水封破坏的要求。

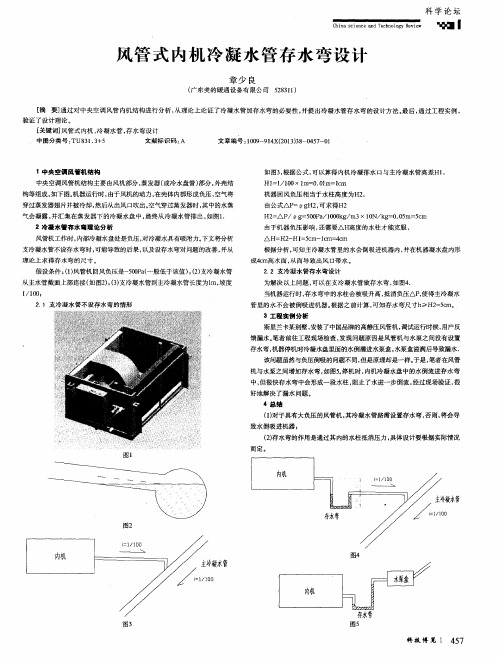

冷凝水存水弯-概述说明以及解释1.引言1.1 概述冷凝水存水弯是指在空调中冷凝水管路的一种重要组件，其主要作用是用来集中存储冷凝水并防止水倒流。

在空调系统中，冷凝水会因为温度差异而凝结成水滴，如果没有存水弯进行集中存储，水滴会在管路中随时滴落，可能引起漏水或水损。

因此，冷凝水存水弯在空调系统中发挥着至关重要的作用。

本篇文章将深入探讨冷凝水存水弯的定义、作用及设计原则，旨在帮助读者更加全面地了解冷凝水存水弯在空调系统中的重要性以及如何正确设计和使用冷凝水存水弯。

通过对冷凝水存水弯的详细介绍，希望能够提高空调系统的运行效率、延长设备寿命，并为未来冷凝水存水弯的改进和发展提供一定的参考和借鉴。

1.2 文章结构文章结构部分的内容可以包括对整篇文章的组织和内容安排进行简要介绍，引导读者对文章的整体框架有一个清晰的认识。

可以详述文章分为引言、正文和结论三部分，引言部分介绍了文章的背景和意义，正文部分展开了冷凝水存水弯的定义、作用和设计原则，结论部分对冷凝水存水弯的重要性进行总结，探讨改进空间和展望未来发展。

通过这些内容的介绍，读者可以更好地理解文章的整体结构和主要内容。

1.3 目的：冷凝水存水弯在空调系统中扮演着关键的角色，其设计和使用直接影响着空调系统的性能和稳定性。

本文的目的是深入探讨冷凝水存水弯的定义、作用和设计原则，希望通过对其重要性的分析和总结，引起读者对于冷凝水存水弯的重视与关注。

同时，我们将探讨冷凝水存水弯的改进空间和未来的发展方向，为空调系统的设计与使用提供更多的参考和建议。

通过本文的阐述，希望能够增进读者对于冷凝水存水弯的理解，从而提高空调系统的运行效率和安全性。

2.正文2.1 冷凝水存水弯的定义冷凝水存水弯是指在冷却系统或空调系统中，用来收集和储存产生的冷凝水的装置。

在空调系统中，空气中的水蒸气被冷却凝结成水，这些水需要被收集和排放以避免对系统造成损害。

冷凝水存水弯通常由弯曲的管道构成，设计成蓄水的形状，方便收集并控制冷凝水的流动。

负压存水弯设计计算
负压存水弯是一种用于排除下水道系统中的异味和防止S型弯内干涸的装置。

它通过在S型弯处建立固定的水封，阻止了污水中的气味逆流。

设计计算负压存水弯需要考虑以下几个因素：
1. 水封高度：水封高度是负压存水弯设计的关键参数，它决定了负压存水弯的阻隔能力。

根据国家标准，一般要求水封高度应大于50mm，以确保足够的水封效果。

2. 排水量：负压存水弯的排水量是指每次排水时需要消耗的水量。

根据实际使用情况和设计要求，需要考虑排水量的大小，以确保负压存水弯在排水时不会干涸。

3. 弯管内径：弯管内径直接影响水流的畅通性和排放速度。

根据实际情况和设计要求，选择合适的弯管内径，以确保负压存水弯能够快速排放污水，并减少阻力和水流的堆积。

4. 安装位置：负压存水弯的安装位置应考虑到整个下水道系统的布局。

一般来说，它应该位于排水设备的出口和下游设备的入口之间，以便最大限度地防止异味和负压现象。

在具体进行设计计算时，可以参考下述公式：
1. 水封高度计算公式：
H = Q/(A*V)
其中，H表示水封高度，Q表示排水量，A表示弯管内横截面积，V表示水的流速。

2. 水流速度计算公式：
V = Q/(A*T)
其中，V表示水流速度，Q表示排水量，A表示弯管内横截面积，T表示排水的时间。

根据实际情况和设计要求，可以根据以上公式进行负压存水弯的设计计算。

同时，还需考虑相关标准和规范要求，确保设计的安全性和可靠性。

卫生间排水存水弯做法
生活中，由于存水弯外露在设计上简洁，施工起来就比较便利，模板制作也较为简单，卫生间防水按照常规进行就可以，排水管穿透卫生间底板，在排水管与卫生间底板接触部分的防水为施工中的重点。

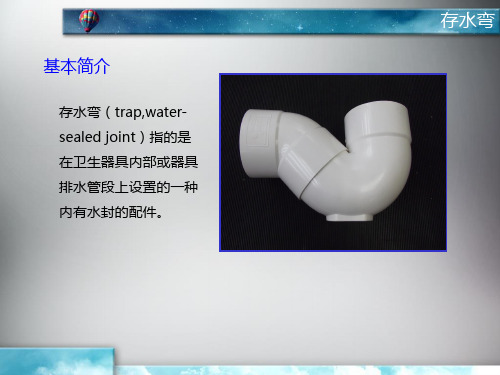

蓄水防臭弯头，我们有时候也把它叫做存水弯、聚水器、水封弯头。

按卫生间安全小知识讲，蓄水防臭弯头的工作原理很简单：管道本来是空心的，这样很容易造成排污管道底层的臭气循管而上，并通过地漏等出口散发于楼上各单元内部。

在排污管道和地漏（包括其他管道出口）加装了蓄水防臭弯头后，我们的一部分生活用水就会在弯头处停留，这些水会有一定的水压，会封闭臭气向室内的扩散。

一般来说，在土建中只需要地漏的位置装有蓄水防臭弯头就行了，因为洗手盆的排污管和马桶自身就带有防臭弯头，所以并不需要在土建管道中装蓄水防臭弯头。

事实上，我们现在很容易在楼宇的屋顶天台上面看到排水排污管道的通气管，它不但能排走排污管道中的臭气，还有一样重要的作用，那就是确保排水管道中蓄水防臭弯头气压的平衡，如果排污管道中没有了蓄水防臭弯头，那么楼宇的通气道事实上也没有了太多的作用，因为臭气在到达楼顶之前，已经在楼下的各居住单元中散发了。

卫生间排水管道如何清理呢？如果这样还不能疏通下水道，可。
