赤水市经济开发区严家河污水处理厂主要设备及电机一览表工程项目新建工程工程编号单项工程污水处理共2页第1页设计陈毓麟校核审核设计阶段施工日期2014.09序号设备编号设备型号设备名称规格及技术数据电机型号/KW台数电机功率(KW)单台重量（设备自重+物料重）(Kg)推荐生产厂备注1 101 CGS1200 粗格栅格栅型号：CGS1200，栅宽1200mm，栅距：40mm，安装深度3.0m1 1.5佛山市新泰隆环保设备有限公司2 102 集水井10000×20000×4000；有效容积130 m3；砼，停留时间4H,地下池，配置超声波自动液位计1套1 土建3 103 100WQG80-12-5.5污水提升泵Q=80m3/h , H=15m,潜污泵。
进口法兰DN100，PN1.0，出口法兰DN80，PN1.0，泵出口配置电磁流量计1套。
安装方式为自动耦合安装7.5KW/4P 3 22.5 佛山水泵厂两用一备4 104 XGS1200 细格栅格栅型号：XGS1200，栅宽1200mm，栅距：10mm，安装深度0.70m。
0.75KW 1 0.75佛山市新泰隆环保设备有限公司5 105 旋流沉砂池结构：钢砼，地上池，10800×2300×4800。
池径1.9m，砂斗直径0.91m，沉砂池水深1.12m，砂斗深1.52m，沉砂池驱动装置型号PCS-60，叶轮转速17R/min，电机功率0.55KW0.55 1 0.55佛山市新泰隆环保设备有限公司6 106 提砂泵Q=6m3/h , H=12m,潜污泵。
0.55 1 0.557 107 砂水分离器SF-260，处理量3-5L/s。
0.37 1 0.37 佛山市新泰隆环保设备有限公司8 108 水解酸化池20750×7250×5500；有效容积750 m3；砼，停留时间6H,半地上式，双曲面搅拌机GSJ-1500，叶轮直径1500mm，N=2.2KW。
污水处理站改造工程施工方案一、构造物改造1、调节池、消毒池改造施工施工艺施工准备→注意事项→墙体、基层处理→抹灰找平→防腐涂料→抹灰找平→验收1.1 施工准备（1）材料的准备：防水水泥砂浆、涂料采用改性环氧树脂防水防腐涂料。
（2）工具准备：砂轮机、涂料滚筒、日光灯、抹灰工具、防毒口罩、风扇、4卷4m*50m。
彩条布。
1.2 注意事项（1）进入池内应带好安全帽、防毒口罩等防护工具，防止人员中毒。
（2）入池工作时必须有两人在洞口内看守，工作时应两小时更换人员进入池内工作防止池内工作人员发生意外。
1.3 墙体、基层处理（1）抹灰前，应检查砌体预埋件、预留洞等位置是否正确，基层表面的尘土、污垢、油渍等必须清除干净，油污严重时用浓度为10％的碱水将墙面洗刷，随即用净水将碱液冲净，墙体上的灰缝、孔洞和凹槽用高一级的砂浆填补密实。
（2）抹灰前，砌体应防止雨淋或暴晒。
基层提前1d浇水保持表面湿润，蒸压加气混凝土砌体表面润湿深度宜为10～15mm，其含水率不宜超过20%；普通混凝土小型空心砌体和轻骨料混凝土小型砌体含水率控制在5%～8%。
（3）基层为混凝土时：抹灰前先刮素水泥浆一道或凿毛处理。
（4）池内抹灰区域挂钢筋网片（加强8mm*8mm，间距100*200）1）挂钢筋网片必须满足下列要求：○1挂钢筋网片前将结合处、孔槽、洞口边等部位进行修补，修补时必须分层填实抹平。
○2挂网时混凝土墙可采用射钉固定，砌块墙可采用钢钉固定，固定钉间距不超过400mm，钢钉钉在灰缝中，固定后必须保证钢网平整、连续、牢固，不变形起拱。
○3钢筋网片与基体的搭接不小于100mm。
○4钢筋网片必须置于抹灰层内，严禁外露。
1.4 抹灰找平（1）抹找平层砂浆（第一道防水层）1）第一道防水层宜采用20厚防水水泥砂浆；必须分层分遍抹平，并用大杠刮平找直，木抹子搓毛。
找平层表面应根据不同防水材料要求进行刮平搓毛或收光，并湿润养护。
外墙找平层作为防水层时抹灰应做分格缝。
200吨生活污水MBR方案设计方案目录1 工程概况 (4)1.1 工程名称 (4)1.2 工程地点 (4)1.3 工程简介 (4)1.4 工程范围 (4)1.5 主要技术经济指标 (4)2 方案选择原则及设计依据 (5)2.1 方案选择原则 (5)2.2 设计依据 (6)3 设计参数 (7)3.1 污水处理量 (7)3.2 设计进水水质 (7)3.3 设计出水水质 (7)4 处理工艺选择 (8)4.1 工艺选择原则 (8)4.2 工艺选择 (8)4.3 膜生物反应器工艺介绍 (9)5 工艺设计 (11)5.1 工艺流程 (11)5.2 工艺说明 (11)6 主要构筑物及设备参数 (14)6.1 主要构筑物一览表 (14)6.2 主要设备参数一览表 (14)7 工程设计说明 (16)7.1 总图设计 (16)7.2 建筑设计 (16)7.3 结构设计 (16)7.4 电气设计 (18)7.5 自控设计 (18)7.6 采暖、通风设计 (19)8 工程投资估算 (20)8.1 工程投资 (20)8.2 工程投资估算表 (20)9 运行费用分析 (22)9.1 工资费用 (22)9.2 药剂费用 (22)9.3 耗电费用 (22)1工程概况1.1 工程名称1.2 工程地点1.3 工程简介1.4 工程范围200m3/d的生活污水处理工程所需的设备、建（构）筑物及配套辅助设施的工艺、土建、电气、仪表、给排水等相关专业设计内容。
污水处理站进出水管道、道路、绿化、供电、通讯线路设计不在本方案设计范围内。
1.5 主要技术经济指标2方案选择原则及设计依据2.1 方案选择原则（1）技术先进性原则。
污水处理回用工程一方面应体现环保理念；另一方面是再生水回用系统的先进性。
所使用的工艺和技术应在未来十年内不会被淘汰，避免重复改造。
因此在选择中水处理工艺上应首先考虑设备和技术的先进性。
（2）安全性原则由于中水回用关系到周围人们的安全问题，因此中水处理出水水质不能存在任何问题，如果出现水质超标，其影响面很大，是关系到大量人群身体健康的安全性问题。
污水处理厂主要设备技术要求（一）工艺设备注:所有室外控制箱均应采用室外防雨型，防护等级IP54以上。
一、格栅及螺旋输送机类1、设备技术参数格栅技术参数2、设备描述2。
1格栅设备描述回转式格栅除污机式是一种自清洗连续带式格栅,适用于清除原生污水的固体物和飘浮物。
其主要部件是称为“耙齿”或“耙爪”的过滤元件。
耙齿安装在不锈钢轴上，形成一个过滤带，装配在支撑框架上。
耙齿经装配后，彼此形成垂直和水平的空间，让水流通过.正常情况下，回转式格栅除污机为间歇运行,但必要时也能连续24小时运行.寿命应能达到10年。
耙污机构在运行中断后一旦恢复运行时，耙污机构能在完全阻塞的格栅上去除积聚的栅渣。
回转式格栅除污机机架及各运动构件的设计应保证在潮湿的恶劣环境中使用寿命最长。
回转式格栅除污机直接安装在渠道上，水中的固体物由滤带捕获，通过耙齿送至回转式格栅除污机驱动装置后部的较高位置后排出。
滤带运动过程中,当耙齿在下一排耙齿臂之间通过时，滤带得以自清洗。
一个旋转的刷子对滤带进一步自清洁。
回转式格栅除污机机架的二侧均应固定在混凝土渠道上，并需拆卸方便，该机的安装应使渠道内的污水能全部流经格栅，并在水渠二侧无死坑。
格栅底部的安装应使格栅在整个高度内便于耙污，并在格栅底部不积聚垃圾.回转式格栅除污机应配备一个电感信号过载保护装置。
过载时,产生报警即自动停机。
回转式格栅除污机的框架、机架护罩采用相当尺寸的不锈钢（或碳钢防腐)进行焊接或栓接，形成一个刚性支撑结构，且表面需经处理。
机架及护罩为连续焊接,防止污水向外漏出。
链轮与齿轮间应设有活动衬套，该衬套可由聚乙烯或不锈钢材料制作，采用聚乙烯衬套可采用水润滑，当使用不锈钢衬套时，需采用集中供给油脂的方式，包括提供手动油脂泵、分配阀、耐压胶管等。
回转式格栅除污机上部出料装置的结构设计应能防止由于链条回转引起栅渣再次掉入渠中。
3、防腐所有设备的材料均应适用于污水处理厂污水腐蚀环境。
4、电气、控制回转式格栅除污机的控制方式为自动控制和手动控制(远程PLC控制和就地手动控制）。
第一章工艺及设备方案选型根据台州南污水处理站设计进出水水质及各污染物的去除率要求可见，污水、处理站处理工艺需满足污染物高去除率的要求，选取工艺时需重点关注CODcr -N、TN和TP等污染物的去除。
NH3第一节工艺方案选型的原则本项目污水处理工艺的选择遵循以下原则：1.严格遵照国家及地区环保部门有关法律、法规。
2.采用适宜的处理工艺，最大程度的发挥本项目的社会效益、经济效益、环境效益。
3.污水处理工艺力求技术先进可靠、经济合理、操作简单、高效节能、在确保污水处理效果的前提下，最大限度的减少工程投资和日常运行费用。
4.选择国内外先进、可靠、高效、运行管理方便、维护维修简便的水处理专用设备。
5.污水处理工程在整体布局合理与周围环境相协调的前提下，全面做到结构紧凑、工艺流畅。
6.在建设范围内，污水站总平面布置要符合总体规划，减少占地面积并且要与周围景观环境相协调，并合理预留将来的发展用地。
7.污水处理工艺有一定的抗冲击负荷能力，既能短时间适应水量冲击负荷也能适应水质的冲击负荷。
第二节工艺方案选型与介绍、BOD5、SS的去除率要求较高，同时要求能够脱氮除磷。
本项目对污水CODcr因此，本项目应选用对脱磷除氮具有较好效果的生物处理工艺。
脱氮除磷工艺的类型和实施方式多种多样，各有千秋，其适用范围和应用的边界条件也存在一定的差异，在实际应用中需要因地制宜，灵活掌握。
目前，常用的比较典型的污水脱氮除磷工艺主要有：各种氧化沟工艺，A2O 工艺，SBR工艺及MBR工艺等。
从上述各工艺的机理看，每个工艺各具特点，均可实现除磷脱氮，根据本项目污水处理站的处理规模及出水水质要求，结合本项目选用处理工艺特点及当地的实际情况，应选用技术先进且成熟可靠的污水处理工艺，从上述诸多工艺中筛选出氧化沟工艺、A2O工艺及MBR工艺作为本项目的比选方案，进行比较，从中确定推荐方案。
招标文件中，未选氧化沟工艺主要是考虑氧化沟工艺占地面积较大，不适用小规模污水处理站，本站选用A2O+MBR工艺，主要考虑以下因素。
污水处理设备清单引言概述：污水处理设备是一种用于处理污水的设备，它可以有效去除污水中的有害物质，改善水质，保护环境。
本文将从五个方面介绍污水处理设备清单，包括预处理设备、生化处理设备、物理处理设备、深度处理设备和辅助设备。
一、预处理设备：1.1 滤格：滤格是一种常用的预处理设备，它通过网格的过滤作用，去除污水中的大颗粒杂质，如纸张、布料等。
滤格的结构紧凑，操作简单，能够有效减少后续处理设备的负荷。
1.2 沉砂池：沉砂池是用于去除污水中的沙子和砂砾的设备。
污水经过沉砂池时，沙子和砂砾会沉淀到池底，清水则从池顶流出。
沉砂池具有体积大、处理效果好的特点，能够有效减少后续处理设备的磨损。
1.3 调节池：调节池是用于调节污水流量和水质的设备。
它可以平稳地调节进入后续处理设备的污水流量，避免因流量波动导致的处理效果下降。
此外，调节池还可以去除污水中的悬浮物和泥沙，净化水质。
二、生化处理设备：2.1 曝气池：曝气池是一种用于提供氧气的设备，它通过气泡的上升和破裂，将空气中的氧气传递给污水中的微生物，促进其生长和代谢，从而降解有机物质。
曝气池具有结构简单、操作方便的特点，广泛应用于生化处理过程中。
2.2 活性污泥曝气池：活性污泥曝气池是一种专门用于活性污泥法处理污水的设备。
它通过曝气作用，提供氧气给活性污泥，促进其对有机物质的降解作用。
活性污泥曝气池具有高效、稳定的处理效果，适合于处理高浓度有机废水。
2.3 厌氧池：厌氧池是一种用于厌氧处理污水的设备，它可以在无氧条件下，通过厌氧微生物的作用，将有机物质转化为甲烷等可再生能源。
厌氧池具有处理效果好、能源回收高的特点，被广泛应用于工业废水处理领域。
三、物理处理设备：3.1 沉淀池：沉淀池是一种用于去除污水中悬浮物的设备。
污水经过沉淀池时，悬浮物会沉淀到池底，清水则从池顶流出。
沉淀池具有结构简单、处理效果好的特点，适合于处理含有大量悬浮物的污水。
3.2 滤池：滤池是一种用于去除污水中细小颗粒和胶体物质的设备。
废水处理系统的主要处理构筑物有格栅间、调节池、初沉池、储存池、污水提升泵房、冷却塔、A/O生化反应池、中沉池、生物接触氧化池、二沉池、混凝反应池、沉淀池、污泥浓缩脱水间等主要构筑物作用及特点.1 格栅间：格栅作为废水处理的第一道工序，是用一组平行的刚性栅条制成的框架,可以用它拦截水中的大块漂浮物。
格栅通常倾斜架设在其它处理构筑物之前或泵站集水池进口处的渠道中，以防漂浮物阻塞构筑物的孔道、闸门和管道或损坏水泵等机械设备。
因此，格栅起着净化水质和保护设备的双重作用。
所以在进入初沉池之前设置格栅间。
.2调节池：无论何种废水在进入主体处理构筑物之前，通常需要先进行水质、水量的调解，为后续构筑物的运行创造必要条件。
工业废水的水质和水量都是随时间的转移不断变化的，流量和浓度的不均匀往往给处理设备带来不少困难，或者使其无法保持在最优的工艺条件下运行。
因此要调节污水水质和水量，以便使进入污水处理系统的污水尽量均匀。
调解池具有以下作用：1）减少或防止冲击负荷对处理设备的不利影响。
2）使酸碱废水中和，处理过程中pH保持稳定。
3）调节水温4）当处理设备发生故障时，起临时事故储水池作用。
5.4.3初沉池：沉淀是在重力作用下，使悬浮液中密度大于水的悬浮固体下沉，从而与水分离的水处理方法。
它的去除对象，主要是悬浮液中粒径在10μm以上的可沉固体。
在各种水处理系统中，沉淀的作用有所不同，大致如下：1）作为化学处理与生物处理的预处理。
2）用于化学处理或生物处理后，分离化学沉淀物、分离活性污泥或生物膜。
3）污泥的浓缩脱水。
4）灌溉农田前做灌前处理。
普通沉淀池可分为入流区、沉降区、出流区、污泥区和缓冲区5个功能区。
入流区和出流区的作用是进行配水和集水，使水流均匀地分布在各个过流断面上，为提高容积利用系数和固体颗粒的沉降提供尽可能稳定的水力条件。
沉降区是可沉颗粒与水分离的区域。
污泥区是泥渣储存、浓缩和排放的区域。
缓冲区是分隔沉降区和污泥区的水层，防止泥渣受水流冲刷而重新浮起。

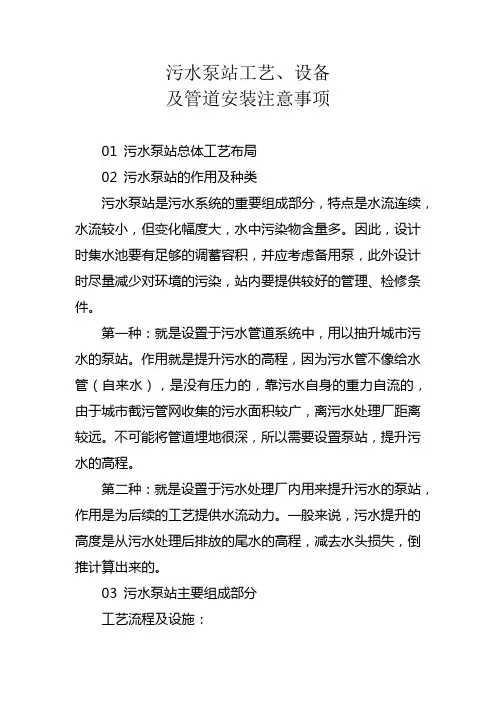

污水泵站工艺、设备及管道安装注意事项01 污水泵站总体工艺布局02 污水泵站的作用及种类污水泵站是污水系统的重要组成部分，特点是水流连续，水流较小，但变化幅度大，水中污染物含量多。
因此，设计时集水池要有足够的调蓄容积，并应考虑备用泵，此外设计时尽量减少对环境的污染，站内要提供较好的管理、检修条件。
第一种：就是设置于污水管道系统中，用以抽升城市污水的泵站。
作用就是提升污水的高程，因为污水管不像给水管（自来水），是没有压力的，靠污水自身的重力自流的，由于城市截污管网收集的污水面积较广，离污水处理厂距离较远。
不可能将管道埋地很深，所以需要设置泵站，提升污水的高程。
第二种：就是设置于污水处理厂内用来提升污水的泵站，作用是为后续的工艺提供水流动力。
一般来说，污水提升的高度是从污水处理后排放的尾水的高程，减去水头损失，倒推计算出来的。
03 污水泵站主要组成部分工艺流程及设施：进水口——格栅间——水池——阀门间——流量计井——市政干管进水管线：站外污水进入泵站闸门：控制水流的流通；格栅：将污水中较大尺寸杂物过滤清除至外运；潜水排污泵：提升污水至设计高程；阀门间（伸缩节、止回阀、蝶阀）：控制管道水流及保护设备；流量计：污水计量辅助设施：配电房及管理用房：提供设备电能及泵房日常管理维护；除臭设备（成套）：处理污水产生有害气体达到国家排放标准。
