中考复习电功率的有关计算题精选

中考汇编---电功率计算（一）1、如图12甲所示，电源电压U=18V，闭合开关，通过R1的电流为3A．另将R1与R2=12Ώ的电阻串联后接在原来的电源上，如图12乙所示.求：(1)R1的阻值；(2)闭合开关后，图12乙中R1消耗的电功率。

2、清洗机是利用高压水清洗车辆表面污垢的机器，有一种CC5020型清洗机的铭牌如下表所示。

请回答：（1）铭牌中有一个物理量名称与单位不一致，请你指出。

（2）清洗机正常工作时，通过清洗机的电流是多少？（3）某汽车清洗行用该清洗机一天平均正常工作4小时，则一天需要用水多少立方米？耗电多少千瓦时3、有一海尔电热水器铭牌如右表：（1）防电墙技术就是在电热水器内部形成永久性电阻，从而降低异常情况下经过人体电流值。

经过防电墙处理后，人体承受的电压不高于12V，如图19所示，这就保证了人体安全。

人体最大电阻约为20MΩ，求防电墙的电阻大约是多少？（2）如果该电热水器在10min内产生的热量为7.8×105J,求电热水器的实际功率和电路的实际电压？4、如图所示电路，电源电压不变，R1=40Ω，R2=60Ω，通过R1的电流I1=0.3A，求：(1)电路的总电阻(2)电源电压(3)R2消耗的电功率(4)通电1min，电阻R1上产生的热量5、如图所示，电源电压U=6V，电阻R1=4Ω，R2=6Ω．(1)当开关S闭合后，电流表示数为多少?(2)当开关S闭合后，电阻R1在10s内消耗电能为多少?(3)若将两电阻并联后接入原电路，当开关S闭合后，电路的总功率为多少?6、在学习了电学知识后，老师提供了以下器材，让同学们自己设计一个能调节电灯发光亮度的电路。

器材：电源（电压20V）、一个定值电阻R（“20V10W”）、一个小电灯L（“20V 10W”）、一个滑动变阻器R0（0~500Ω）和若干开关、导线。

（1）小明的小组首先完成了设计，他们设计的是能使小电灯L在两种功率下工作的电路，如图所示。

学员姓名：年级：初三辅导科目：物理授课日期授课时段授课主题电功率之动态电路计算一、单选题1．如图甲所示，电源电压恒定，灯泡L标有“6V 3W”，R0为定值电阻。

闭合开关S，电压表V1的示数为U1，电压表V2的示数为U2，将滑动变阻器的滑片P由某一端点移动到某一位置过程中，U2与U1的变化关系如图乙所示，滑动变阻器的滑片P分别在上述端点、上述位置时消耗的电功率相等。

下列判断正确的是（）A．电源电压12VB．滑动变阻器的最大阻值为28ΩC．R在上述端点时消耗的功率为7WD．电路允许消耗的最大功率为9.5W2．如图所示，电源电压恒为4.5V，电压表量程为“0~3V”，电流表量程为“0~0.6A”，滑动变阻器规格为“15Ω 2A”，小灯泡L标有“3.0V 1.5W”的字样（灯丝电阻不变）。

在电路安全的情况下，下列说法正确的是（）①电流表示数的最小值为0.25A ①滑动变阻器阻值的变化范围为3~20Ω①小灯泡电功率的变化范围为0.375~1.5W ①电路消耗的最大电功率为3.375WA．①①B．①①C．①①D．①①3．如图所示，电源电压为6V且保持不变，R0=30Ω，滑动变阻器的规格为“20Ω 1A”，电流表的量程为“00.6A”，小灯泡上标有“3V 1.5W”字样。

不考虑灯丝电阻变化，保证电路安全，闭合S，则（）ΩΩA．S1、S2都断开，变阻器接入电路阻值范围是420B．S1、S2都断开，电路消耗最大功率是3.6WC．S1、S2都闭合，电路消耗的总功率最小值为2.4WD．S1、S2都闭合，滑动变阻器接入电路的最小阻值是15Ω4．创建生态文明城市需要我们共同关注环境。

我县某兴趣小组为了检测空气质量指数，设计了甲图所示的检测电路。

R为气敏电阻，其电阻的倒数与空气质量指数的关系如图乙所示，已知电源电压6V保持不变，R0=10Ω，当电压表示数为4V时，下列说法错误．．的是（）A．通过R的电流为0.4A B．电阻R的电功率为1.6WC．此时空气质量指数为50 D．气敏电阻R的电阻为5Ω5．某品牌智能电热毯能够根据环境温度自动实现多挡位加热，以增强人体舒适度。

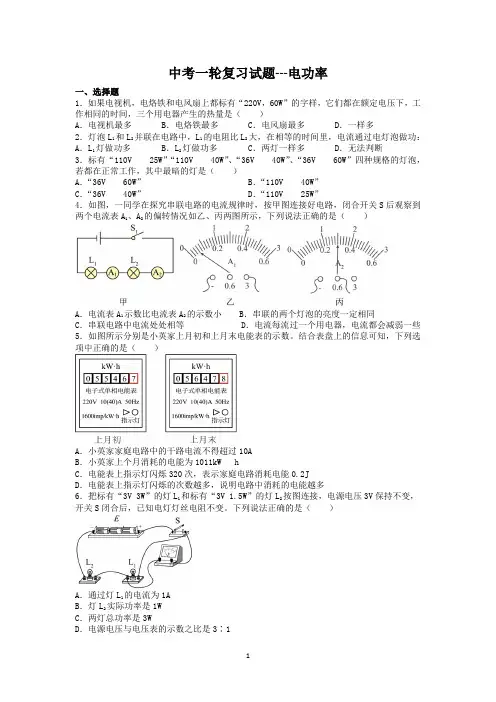

中考一轮复习试题---电功率一、选择题1．如果电视机，电烙铁和电风扇上都标有“220V，60W”的字样，它们都在额定电压下，工作相同的时间，三个用电器产生的热量是（）A．电视机最多B．电烙铁最多C．电风扇最多D．一样多2．灯泡L1和L2并联在电路中，L1的电阻比L2大，在相等的时间里，电流通过电灯泡做功：A．L1灯做功多B．L2灯做功多C．两灯一样多D．无法判断3．标有“110V 25W”“110V 40W”、“36V 40W”、“36V 60W”四种规格的灯泡，若都在正常工作，其中最暗的灯是（）A．“36V 60W”B．“110V 40W”C．“36V 40W”D．“110V 25W”4．如图，一同学在探究串联电路的电流规律时，按甲图连接好电路，闭合开关S后观察到两个电流表A1、A2的偏转情况如乙、丙两图所示，下列说法正确的是（）A．电流表A1示数比电流表A2的示数小 B．串联的两个灯泡的亮度一定相同C．串联电路中电流处处相等 D．电流每流过一个用电器，电流都会减弱一些5．如图所示分别是小英家上月初和上月末电能表的示数。

结合表盘上的信息可知，下列选项中正确的是（）A．小英家家庭电路中的干路电流不得超过10AB．小英家上个月消耗的电能为1011kW hC．电能表上指示灯闪烁320次，表示家庭电路消耗电能0.2JD．电能表上指示灯闪烁的次数越多，说明电路中消耗的电能越多6．把标有“3V 3W”的灯L1和标有“3V 1.5W”的灯L2按图连接，电源电压3V保持不变，开关S闭合后，已知电灯灯丝电阻不变。

下列说法正确的是（）A．通过灯L1的电流为1AB．灯L2实际功率是1WC．两灯总功率是3WD．电源电压与电压表的示数之比是3∶17．如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从中点向b端移动时A．电压表示数变大B．电流表示数变小C．小灯泡变亮D．电路的总功率变大8．如图所示，将R1=5Ω和R2=10Ω的电阻丝分别放在装有相同质量的煤油的烧瓶中，再用带有温度计的橡胶塞盖紧瓶口，煤油的初始温度相同。

2023年中考物理基础训练——电功率的计算一、计算题1．（1）1度电可以供20W 的灯泡工作多长时间？（2）一台电视机10h 耗电1度，这台电视机的功率是多少？2．如图所示，电源电压恒定，电阻R 的阻值为30Ω。

闭合开关后，通过R 的电流为0.1A ，通过灯L 的电流为0.2A 。

求：（1）R 两端的电压；（2）灯泡L 的实际功率。

3．用额定功率为250W 的电加热器将质量为300g 的水由18℃加热至38℃用了2min ，电加热器正常工作。

()()34210J /kg c =⨯⋅水．℃求： （1）水吸收的热量。

（2）电加热器的效率。

4．如图所示为某款电热水龙头电路图，a 、b 、c 、d 为四个固定触点，绕O 点转动的扇形金属触片P 可同时接触两个触点。

触片P 置于不同位置时，有冷水、温水和热水三种状态，正常工作时出温水的电功率为1100W ，出热水的电功率为2200W 。

（1）求出温水时电路中的电流；（2）求出热水时2分钟内消耗的电能；（3）若水龙头只能出冷水和温水，电路可能存在的故障。

（写出一条即可）5．如图甲所示的电路中，R 0为定值电阻，R 1为滑动变阻器（其最大阻值为40Ω）．闭合开关S 后，当滑动变阻器的滑片P 从a 端移至b 端的过程中，R 1消耗的电功率随R 1电阻变化关系如图乙所示，根据图像信息．求：（1）电路中最小电流；（2）电源电压；（3）R0消耗的最大电功率．6．如图所示电路中，小灯泡L上标有“3V 0.9W”字样，R1和R2均为定值电阻，其中R1=15Ω。

闭合开关S1，开关S2接a，小灯泡L正常发光；开关S2接b，小灯泡L的电功率只有正常发光时的14，忽略温度变化对小灯泡电阻的影响。

求：（1）电源电压U；（2）定值电阻R2的阻值；7．如图所示，电源电压恒为12V，小灯泡上标有“6V 3.6W”字样且灯丝电阻保持不变，当只闭合开关S、S1时，小灯泡正常发光；当所有开关都闭合，且滑动变阻器的滑片滑到最右端时，电流表A的示数是1.8A。

2023年中考物理专题复习：电功和电功率计算题1．如图所示的电路，电源电压为10V保持不变，定值电阻R1=25Ω，小灯泡L正常发光时的电流为0.3A（不考虑灯丝电阻的变化）。

（1）断开S1、S2时，小灯泡L恰好正常发光，求小灯泡正常发光的电压。

（2）S1、S2都闭合时，电流表示数变为0.6A．求：①在30s时间内整个电路消耗的电能。

①定值电阻R2的阻值。

2．如图所示，是某型号电饭煲的简化电路原理图，它有加热和保温两个挡位，定值电阻R1的阻值为170Ω。

当电饭煲处于加热状态时的额定功率为968W。

完成下列问题：（1）求电饭煲处于加热状态时的额定电流。

（2）求正常电压情况下，电饭煲处于保温状态时，R消耗的功率。

（3）若某次家庭电路中只有该电饭煲工作且处于加热状态，标有“3000r/kW h ”的电能表的铝盘在2min内恰好转动了80转，求此时电路两端的实际电压。

3．如图所示，电源电压恒为6V，定值电阻R1的阻值为20Ω，与滑动变阻器R2“40Ω0.5A”并联接在电源两端；电压表量程为0~15V，电流表量程为0~0.6A；滑动滑片P，在保证电路安全的前提下。

求：（1）滑动变阻器阻值调节范围；（2）电流表示数变化范围；（3）电路消耗的功率范围。

4．如图所示电路中，电源电压为18V且恒定不变，灯泡L标有“6V3W”字样，灯丝的电阻保持不变，滑动变阻器R铭牌上的规格是“100Ω1A”，电流表所用量程为0~0.6A，电压表所用量程为0~15V。

移动滑片P，在保证电路安全的前提下。

求：（1）滑动变阻器允许接入电路的阻值范围；（2）电流表示数变化范围；（3）电压表示数变化范围；（4）灯泡的实际功率变化范围；（5）电路的总功率变化范围。

5．学校科技节时，某同学设计了一种小鸟孵化器的电路模型，如图所示。

在一般情况下，只需灯光照明，气温较低时，就需要发热电阻丝加热。

电源电压为60V，R1为定值电阻，R2为发热电阻丝改成的滑动变阻器，其上标有“60Ω 3A”的字样，电流表A1的量程为0〜0.6A，电流表A2的量程为0〜3A，灯泡L标有“12V 3.6W”的字样。

一、初中物理电功率的综合计算问题1．两个定值电阻，甲标有“10Ω 2A ”，乙标有“20Ω 0. 5A ”。

如将它们并联起来，电路中的最大总功率及将它们串联起来电路两端允许加的最大电压为（ ） A ．30W 30V B ．15W 10V C ．15W 15V D ．30W 60V 【来源】2020年黑龙江省哈尔滨市南岗区中考复习模拟试题（三) 【答案】C 【解析】 【分析】根据欧姆定律求出两电阻两端允许所加的最大电压，根据并联电路的电压特点可知，两电阻并联时，并联电路两端允许加的最大电压为较小的一个，再根据欧姆定律和并联电路电流的特点求出干路电流，利用P UI =求出电路中的最大总功率；已知两电阻允许通过的最大电流，根据串联电路的电流特点可知，两电阻串联时电路允许通过的最大电流为两个允许通过最大电流的较小值，再根据串联电路电阻的特点和欧姆定律求出电路的最大电压。

【详解】 AD ．根据UI R=可得，两电阻两端允许所加的最大电压 2A 10Ω20V U I R ==⨯=甲甲甲，0.5A 20Ω10V U I R ==⨯=乙乙乙因并联电路中各支路两端的电压相等，则两只电阻并联时，电路中的最大电压10V U U ==乙通过乙电阻的电流110V 1A 10ΩU I R ===甲 则并联电路中的最大总功率1()10V (1A 0.5A)15W P UI U I I ==+=⨯+=乙故AD 错误；BC ．因串联电路中各处的电流相等，则两只电阻串联时，电路中的最大电流0.5A I I '==乙根据UI R=可得，串联电路两端允许加的最大电压 ()0.5A ()15V 10Ω20ΩI R U R I R '+'''==+=⨯=乙甲故B 错误、C 正确。

故选C 。

2．如图所示，电源电压恒定不变，闭合开关S ，将滑动变阻器的滑片P 从中点向b 端移动一段距离，电压表V 1、V 2示数的变化量分别为1U ∆、2U ∆，电流表示数的变化量为I ∆，阻值相同的定值电阻R 1、R 2消耗电功率的变化量分别为1P ∆、2P ∆，则下列判断正确的是（）A ．12U U ∆>∆B ．12U U ∆=∆C ．1212U U R R I I∆∆+=+∆∆ D ．21212P P I R R ∆+∆∆+=（） 【来源】2020年天津市和平区中考一模物理试题【答案】BC 【解析】 【分析】 【详解】由电路图可知，R 1与R 0、R 2串联，电压表V 1测R 0与R 2两端的电压之和，电压表V 2测R 2两端的电压，电流表测电路中的电流。

专题复习：电功率铭牌计算1．（2020•资阳）某中学宿舍采用数字化热水供水方式，供水系统主要由储水式电加热器和预付费式IC卡热水表两部分构成。

储水式电热水器的主要技术参数及加热电路工作原理如图表所示。

若电热水器的电阻R恒定，求：产品名称快热式电热水器产品型号WE﹣A额定电压220V额定频率50Hz额定功率 6.6kW适用水压0﹣0.6MPa防水等级IPX4（1）电热水器正常工作时的电流I0；（2）电热水器正常工作t＝10min消耗的电能W；（3）用电高峰时段，电热水器两端实际电压U1＝198V时的实际功率P1。

2．（2020•怀化）如图甲为新型电饭锅，它能智能化地控制食物在不同时间段的温度，以得到最佳的营养和口感。

小明了解到电饭锅的简化电路如图乙所示，R1和R2均为电热丝，S1和S2为温控开关，其中S2有A、B两个触点，可实现“高温”“中温”和“低温”三挡的转换。

当S1闭合，S2连接触点A时，处于高温挡，高温功率1100W。

已知R1＝55Ω，问：（1）处于高温挡时电饭锅正常工作时电路中的总电流是多大？（2）求电阻R2的阻值。

（3）当S1断开，S2连接触点B时，处于低温挡，求此时电路的总功率。

（4）如图丙是在一次煮饭过程中电饭锅功率与时间的关系图像，求本次煮饭过程中电饭锅消耗的电能。

3．（2020•盘锦）在比较不同物质吸热情况的实验中，用额定功率为250W的电加热器分别对质量相等的水和食用油加热2min，电加热器均正常工作。

记录的数据如下表所示。

[忽略汽化对质量的影响，c水＝4.2×103J/（kg•℃）]求：（1）给水加热时电加热器消耗的电能。

（2）若电加热器对水加热的效率为84%，水吸收的热量。

（3）食用油的质量。

物质初温/℃末温/℃水1838食用油1868 4．（2020•锦州）某品牌电热水壶的额定电压为220V，额定功率为1000W．在标准大气压下，该电热水壶正常工作时将1.2L、初温为20℃的水烧开。

1.饮水机是一种常见的家用电器，其工作电路可简化为如图1所示的电路，其中S是一个温控开关，当开关S接a时，饮水机正常工作，将水迅速加热；当水达到一定温度时，开关S 自动换到b，饮水机处于保温状态，若饮水机正常工作时发热板的电功率为550 W，而保温时的发热板的功率是正常工作时电热板功率的0.1倍，求电阻R1的阻值.【答案】190Ω图12.在如图2的电路中，已知滑动变阻器的最大阻值为18Ω，电流电压恒为6 V，灯泡上有“6 V3 W”的字样.图2(1)闭合S1、S2滑片P滑到b端时，电流表示数为1 A，求电阻R1的值.(2)闭合S1断开S2，滑片P滑到a端时，电压表的示数为多少?电阻R上消耗的电功率是多大?【答案】(1)12Ω(2)2.4 V，0.48 W3.如图3所示的电路中，滑动变阻器R3的最大阻值是20Ω，电源电压为8 V且保持不变，当滑动变阻器的滑片P移至a端时，将S1闭合，S2断开，电流表的示数为0.8 A，当滑动变阻器滑片P移至b端时，将S1、S2都闭合，电流表的示数为2A，求：R1、R2的阻值.图3ΩΩ.I U R 108082===则解：(1)当滑片P 移至a 端，闭合S1，断开S2时，R3连入电路的阻值为0，R1短路，只有R2连入电路，其等效电路为图4(a)所示(2)当滑片P 移至b 端，闭合S1、S2时，R2短路，R1与R3并联，且R3=20Ω，其等效电路如图4(b)所示I3=8/20 A=0.4 AI2=2A-0.4 A=1.6 AR3=U/I3=8/1.6Ω=5Ω图44.如图5所示电路，电源电压U=4.5 V 且保持不变，R 1=5Ω，变阻器R2的最大阻值为20Ω，电流表量程为0～0.6 A ，电压表量程为0～3 V ，通过分析计算：说明变阻器R2允许的取值范围图5解：(1)当滑片P 向左端移动时，R2减小，电路中电流增大，R2两端的电压减小，电流表的量程为0～0.6 A ，即电路中的电流最大值为0.6 A ，那么此时R2接入电路中的值为最小值、R2minU1=I1·R1=0.6×5 V=3 VU2=4.5 V-3V=1.5 V∴R2min=U2/I2=1.5/0.6Ω=2.5Ω(2)当滑片P 向右端移动时，R2增大，R2两端的电压增大，电压表的量程为0～3 V ，即R2两端的电压最大值为3 V ，此时R2接入电路中的阻值为最大值R2maxU ′1=4.5 V-3 V=1.5 VI ′1=1.5/5 A=0.3 A∴R2max=U ′/I ′2=3/0.3Ω=10Ω综上所述R2的取值范围为2.5Ω≤R2≤10Ω.2020.R U L =+∴⎩⎨⎧==⎩⎨⎧==Ω1063010L L R V U ΩR V U （舍去）或W .W R U P P L 6310622====额额实t 0020R U R =V V t QR U 22604846000=⨯==∴ΩΩ43562219848400=⨯=⨯=∴U U R R R 5.如图6所示电路，电源电压U 恒定且小于10 V ，R1=1 5Ω，滑动变阻器的最大阻值为20Ω，小灯泡L 的电阻小于15Ω，当开关S 断开，滑动变阻器的滑片位于b 端时，○A 表示数为0.2 A ，当开关S 闭合，滑动变阻器的滑片位于a 端时，○A 表示数为1 A ，且小灯泡正常发光，求小灯泡的额定功率(忽略温度对灯丝电阻的影响).图6解：(1)当开关S 断开，滑动变阻器置于b 端时，灯泡与RL 串联①(2)当开关S 闭合，滑动变阻器置于a 端时，灯泡与R1并联115=+U R U L ②解①②式方程组得 此时灯泡正常发光则U 额=6 V6.如图7所示是一个电热毯示意图，R0是电热毯中的电阻丝，R 是与电阻丝串联的电阻，电热毯上标有“220V100W ”字样，S 是控制电热毯处于加热状态或保温状态的开关.(1)用学过的公式推理说明开关S 断开时，电热毯是处于加热状态还是保温状态?(2)若要求在保温时电流通过电阻丝R0每1分钟有60 J 的电能转化为内能，电阻R 的阻值为多大?【解析】(1)当S 闭合时，R0的功率，P0=U2/R0当S 断开时，R0的功率，P ′0=U20/R0 图7∵U0＜U ∴P ′0＜P0即S 断开时，电热毯处于保温状态.(2)电阻丝的电阻R0=U2额/P 额=2202/100Ω=484Ω保温状态时，电阻丝两端的电压为U0R 两端电压 UR=220 V-22 V=198 V492112221222=⋅⎪⎪⎭⎫ ⎝⎛==∴P P R R U R I P 222122*********⎪⎪⎭⎫ ⎝⎛=∴=⎪⎪⎭⎫ ⎝⎛∴R U I R U R I ΩΩ332632332122221=⨯⨯==∴=I U R R U I 即A A R U I 236222===ΩΩ6233221221=-⨯=-⋅=∴I I R I R 7.如图8所示的电路中，电源电压保持不变，闭合开关S ，已知当滑片P 分别滑至a 端和b 端时，电阻R1消耗的电功率之比为P1∶P2=9∶4，当滑片在a 端时，电流表示数为3 A ，滑片P 在b 端时电压表示数为6 V ，求：(1)R1的阻值和滑动变阻器的最大阻值R2；(2)电源电压是多少伏?图8【解析】(1)当滑片P 在a 端时P1=I21R1当滑片P 在b 端时I2=U2/R2滑片在a 端时U=I1·R1滑片在b 端时U=I2(R1+R2)I1·R1=I2(R1+R2)(2)由I=U/R 得U=I1·R1=3×6 V=18 V8.如图9所示的电路中，电源电压为12 V 且保持不变，滑动变阻器最大值为R2，闭合开关S 后，当滑动变阻器的滑片P 由a 端向b 端滑动时，○A 表示数由1.5A 变为0.5 A.求：图9(1)滑动变阻器的最大阻值.(2)电压表的示数的变化范围.(3)滑动变阻器的滑片P滑到b端时，通电2minR1产生的热量.【答案】(1)16Ω(2)0～8 V(3)240 J9.如图10所示，灯L1标有“6V3W”灯L2标有“12V4W”，将开关闭合后L1恰好正常发光，求：(1)电压表示数.(2)电流表A2的示数. 图10(3)灯L2的实际功率和L2通电1min产生的热量.【答案】(1)6 V(2)0.17 A(3)60 J10.如图11所示，电源电压为6 V且保持不变；灯L1上标有“8V8W”字样，滑动变阻器的最大阻值为20Ω.图11(1)当滑片P移到b端，开关S1闭合，S2断开时，○A示数为0.2 A，求电压表的示数和L2的电阻.(2)当滑片P移到a端，开关S1、S2均闭合时，求灯L1消耗的实际功率和电流表的示数. 【答案】(1)4 V，10Ω(2)4.5 W，0.6 A。

中考物理电功率题20套(带答案)一、电功率选择题1．如图所示是“探究电流通过导体时产生热量的多少与什么因素有关”的实验装置，两个透明容器中密闭这等量的空气，R1=R2=R3，当开关S闭合后，下列说法正确的是（）A. 该实验装置是探究电流通过电阻时产生的热量与电阻大小的关系B. 通过电阻R1和R2的电流相等C. 通电一段时间后，右边U形管内液面的高度差比左边小D. 该实验装置是利用U形管中液体的热胀冷缩来反映电阻放出热量的多少的【答案】C【解析】【解答】解：A、装置中R2、R3并联后再与R1串联，通过R1的电流I1=I2+I3，而I2=I3，所以右边容器中通过R3的电流I3是左侧通过R1电流的一半，即是研究电流产生的热量与电流的关系，故A错误；B、由图知，通过R1的电流I1=I2+I3，而I2=I3，所以通过电阻R1和R2的电流不相等，故B 错；C、左右两容器中的电阻相同，而通过电阻R1的电流大于R2的电流，通电时间相同，由Q=I2Rt可知，左边容器中的电阻产生的热量多，左边U形管内液面的高度差比右边U形管内液面的高度差大，故C正确；D、电流产生的热量不能用眼睛直接观察，对密封容器中空气加热，引起U型管中液面变化，通过液面高度差的变化来反映，是利用容器内气体的热胀冷缩来反映电阻放出热量的多少，故D错误．故选C．【分析】A、电流产生的热量跟电流大小、电阻大小、通电时间有关，在通电时间和电阻相同时，是探究电流产生热量跟电流的关系；B、根据串、并联电路的电流大小关系分析判断C、通电时间相同、电阻相同，通过的电流不同，利用焦耳定律Q放=I2Rt分析判断；D、电流通过导体产生热量的多少不能直接观察，但气体温度的变化可以通过U型管中液面高度差的变化来反映，体现的是转换思想．2．如图所示电路中，电源电压保持不变，闭合开关S，滑动变阻器滑片向左移动时，下列判断正确的是（）A. 电路总功率变小B. 电压表示数变大C. 电压表与电流表示数的比值不变D. 电流表示数变大【答案】 A【解析】【解答】解：由电路图可知，定值电阻R与滑动变阻器并联，电压表测电源两端的电压，电流表测干路电流，因电源电压保持不变，所以，滑片移动时，电压表的示数不变，B不符合题意；因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R的电流不变，当滑动变阻器滑片向左移动时，接入电路中的电阻变大，由I＝可知，通过滑动变阻器的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A的示数变小，D不符合题意；电压表的示数不变、电流表A的示数变小，则电压表与电流表示数的比值变大，C不符合题意；电源电压保持不变，干路电流变小，由P＝UI可知，电路总功率变小，A符合题意。

2024年中考物理专题训练——电功率的综合计算1．如图所示的电路中电源电压为6V，且电源电压不变，当S1、S2断开，S3闭合时，4．如图所示，是家用保温式电饭锅的电路原理图，S 是手动、温控一体开关，必须用外力按下才能闭合，但当锅底温度达到大约103℃以上时，会自动弹起断开进入保温状态．已知R 2=495Ω，电饭锅的额定加热功率为880W ．（1）请计算说明为什么不按下开关S ，电饭锅就不能煮熟饭？（2）当电饭锅处于正常加热状态时，电路中的电流是多大？（3）当电饭锅处于保温状态时，保温功率是多大？5．两只灯泡1L 、2L 分别标有“6V 6W ”、“6V 3W ”字样，其I U 图像如图甲。

(1)1L 正常发光1min 消耗的电能是多少？(2)如图乙电路，2L 恰好正常发光，此时1L 的电阻是多少？(3)如图丙电路，电源电源为6V ，调节滑动变阻器R 使R 的功率和2L 灯功率相等，则R 的功率是多少？6．如图1为王老师家新购的一个电烤火炉，外观设计美观大方，内部简化电路如图2所示，通过调节开关S 2，可以实现高温、中温、低温三个档位，R 1和R 2均为电热丝。

查阅说明书可知，R 1=88Ω，正常工作时高温档功率为中温档功率的5倍。

（kg·℃），ρ水=1.0×103kg/m3]的字样，电流表A1的量程为0~0.6A，电流表A2的量程为0~3A，灯泡L标有“5V 1W”的字样。

（1）灯泡L正常工作时的电流是多大；（2）当闭合S，断开S1、S2，灯泡恰好正常工作，求R1的实际电功率；（3）当S、S1、S2均闭合，求滑动变阻器R2连入电路的阻值为多大时，电路的电功率功率最大，最大功率是多少？9．如图所示电路，灯泡L规格为“12V 12W”，灯丝电阻不变。

当只S1闭合时，电阻箱R1接入电路阻值为8Ω，电流表A1示数是0.4A；R1接入电路阻值为18Ω时，电压表示数是3.6V。

求：（1）灯泡电阻；（2）电源电压和R2的阻值；（3）若将电阻箱R1更换为阻值为15Ω的定值电阻R3，此电路的最大电功率。

电功率中考经典题型带答案一、电功率选择题1．如图，电路中L1“6V 3W“和L2“6V 6W”两灯泡和滑动变阻器R串联，电源电压恒为12V．下列说法正确的是（）A. 闭合开关S，调节滑动变阻器的滑片P，两灯泡均能正常发光B. 保证两灯泡均不损坏，滑动变阻器R连入电路的最小值为3ΩC. 滑片P从最右端向左移动，使某灯刚好正常发光，则此时另一盏灯的实际功率为1.5W D. 在保证电路安全的情况下，电路总功率最大可达到12W【答案】C【解析】【解答】A、根据P=UI可得，灯泡正常工作的电流分别为：，；由图知，闭合开关S，两灯泡串联，由于串联电路的电流处处相等，所以两灯泡不能都正常发光；A不符合题意；B、由可得，两灯的电阻分别为：，；由于串联电路的电流处处相等，两灯泡正常发光时的最大电流为：I=I1=0.5A，由欧姆定律可得总电阻：；根据串联电路的总电阻等于各分电阻之和可得，R连入电路的最小值： ,B不符合题意；C、滑片P从最右端向左移动，使某灯刚好正常发光，则正常发光的是电流较小的一个灯泡L1，所以另一盏灯的实际功率：，C符合题意；D、在保证电路安全的情况下，电路中的最大电流I=I1=0.5A，则整个电路的最大功率：，D不符合题意。

故答案为：C。

【分析】根据公式P=UI先计算出两灯正常发光时的电流，两灯串联后，正常发光的是电流较小的一个，再利用公式R=求出两灯的电阻；由于正常发光的是电流较小的一个，则根据P=I2R求出另一盏灯的实际功率；在保证电路安全的情况下，电路中的电流达到正常发光时电流较小的灯泡的电流即为电路可达到的电流，利用P=UI即可求出最大功率.正确的判断电路的最大电流是关键.2．现有一个电压不变的电源，两个定值电R1、R2．先将这两个电阻以某种形式连接到电源上，R1消耗功率为P0；再将它们以另一种形式连接到该电源上，R1消耗功率为9P0．两种连接形式中均有电流通过R2，则先后两种连接形式中（）A. 两端的电压比为1：2B. 两端的电压比为1：3C. 消耗的功率比为1：9D. 消耗的功率比为2：9【答案】 B【解析】【解答】（1）将这两个电阻以某种形式连接到电源上，R1消耗功率为：P0= --------------①另一种形式连接到该电源上R1消耗功率为：9P0= --------------②由①②可得：=9× ，解得R1两端的电压比为：U1：U1′=1：3，A不符合题意、B符合题意；⑵因为R1、R2接到同一电源上，且第2次R1两端的电压更大，所以，第一种以串联方式连接；第2次以并联方式连接，如下图：则由并联电路的特点和前面的解答可得，电源电压U=U1′=3U1；因为串联电路两端电压等于各部分电压之和，所以，串联时，R2两端的电压U2=U-U1=3U1-U1=2U1，并联时，R2两端的电压U2′=U=3U1；则第一种连接时，R2消耗的功率：P2= ；第二种连接时，R2消耗的功率：P2′= ；则 = =（）2=（）2= ，C、D不符合题意。

一、初中物理电功率的综合计算问题1．两个定值电阻，甲标有“10Ω 2A ”，乙标有“20Ω 0. 5A ”。

如将它们并联起来，电路中的最大总功率及将它们串联起来电路两端允许加的最大电压为（ ） A ．30W 30V B ．15W 10V C ．15W 15V D ．30W 60V 【来源】2020年黑龙江省哈尔滨市南岗区中考复习模拟试题（三) 【答案】C 【解析】 【分析】根据欧姆定律求出两电阻两端允许所加的最大电压，根据并联电路的电压特点可知，两电阻并联时，并联电路两端允许加的最大电压为较小的一个，再根据欧姆定律和并联电路电流的特点求出干路电流，利用P UI =求出电路中的最大总功率；已知两电阻允许通过的最大电流，根据串联电路的电流特点可知，两电阻串联时电路允许通过的最大电流为两个允许通过最大电流的较小值，再根据串联电路电阻的特点和欧姆定律求出电路的最大电压。

【详解】 AD ．根据UI R=可得，两电阻两端允许所加的最大电压 2A 10Ω20V U I R ==⨯=甲甲甲，0.5A 20Ω10V U I R ==⨯=乙乙乙因并联电路中各支路两端的电压相等，则两只电阻并联时，电路中的最大电压10V U U ==乙通过乙电阻的电流110V 1A 10ΩU I R ===甲 则并联电路中的最大总功率1()10V (1A 0.5A)15W P UI U I I ==+=⨯+=乙故AD 错误；BC ．因串联电路中各处的电流相等，则两只电阻串联时，电路中的最大电流0.5A I I '==乙根据UI R=可得，串联电路两端允许加的最大电压 ()0.5A ()15V 10Ω20ΩI R U R I R '+'''==+=⨯=乙甲故B 错误、C 正确。

故选C 。

2．如图所示，电源电压保持不变，L 1上标有“1.2V ？W ”，L 2上标有“9V ？W ”。

闭合开关S 1后，当开关S 接“1”，滑片P 在最左端时，电压表示数为5.4V ， L 1此时的实际功率是额定功率14；当开关S接2时，P在中点，电压表示数为2V。

中考物理《电功率（计算题）》专项练习题(附答案)1．某型号的家用电饭煲有两档，其原理如图所示．“1”档是保温焖饭，“2”档是高温烧煮．若已知电阻R0=44Ω，R=2156Ω，求：（1）当开关S置于“1”档时，电路中的电流I1和R0两端的电压U0；（2）当开关S置于“2”档时，电饭煲高温烧煮的功率P．2．小亮家里的一款迷你电饭锅，电路图如图所示，额定电压为220V，电饭锅有加热和保温两档，“加热”时额定功率为550W，发热电阻R1和R2阻值不随温度变化，电阻R1在“保温”状态和“加热”状态时功率之比为1：400．求：（1）正常“加热”状态，通过电饭锅的电流是多少？（2）正常“加热”状态，通电10min产生的热量是多少？（3）R2的阻值是多少？3．如图甲乙所示是某调温型电烤箱和简化电路图，它的工作电压为220 V，R1和R2均为电烤箱中的加热元件，R2的阻值为60Ω。

当只闭合S1时为低温挡，低温挡电烤箱的电功率为440 W。

（1）发热电阻R1的阻值是多少？（2）开关怎样闭合为高温挡？高温挡的电功率是多少？（3）小明发现傍晚用电高峰时，电烤箱内比平时温度低，他关闭家里所有用电器，只让电烤箱以高温挡工作，发现在1min内电能表的转盘转了30转，电能表的铭牌如图丙所示，则用电高峰时电烤箱的实际功率为多少W？（不考虑电阻值随温度的变化）4．某型号电茶壶的铭牌如表所示；求：某型号的电茶壶型号：JY—456额定电压：220V频率：50Hz额定功率：1100W容量：1L（2）电茶壶正常工作时的额定电流；（3）电茶壶的电阻。

5．如图所示，电源电压保持不变，灯泡L标有“3V；1.5W”字样，电流表A和A1使用的量程均为0~0.6A，将滑动变阻器R的滑片P滑到b端。

（1）断开开关S1，闭合开关S、S2，电压表V的示数为8.0V，电流表A的示数为0.4A，则滑动变阻器的最大阻值及它在5min内产生的热量各是多少？（2）闭合开关S、S1、S2，电流表A1的示数为0.2A，则R1的阻值为多大？（3）断开开关S1、S2，闭合开关S，为了保证电路的安全（忽略温度对灯丝电阻的影响），则滑动变阻器R的阻值调节范围是多少？6．如图，电源电压不变，小灯泡L上标有“6V 6W”字样（灯丝电阻不变）。

中考物理《电功和电功率的计算》专项练习题(附答案)一、单选题1．小明按如图所示电路测量小灯泡功率，备有器材规格如下：电源电压恒为6V，小灯泡额定电压为2.5V，灯泡正常发光时灯丝电阻约为lOΩ，变阻器甲的规格“10Ω 1A”、乙的规格“50Ω 0.5A”，电流表量程有“0～0.6A”、“0～3A”，电压表量程有“0～3V”、“0～15V”，下列说法不正确的是（）A．当电压表示数为2.5V时，灯泡消耗的功率等于额定功率B．为减小误差，电压表量程选“0～3V”，电流表量程选“0～0.6A”C．变阻器应选择甲“10Ω 1A”D．由本实验可发现，灯泡在不同电压下，实际功率不同，亮度不同2．如图甲所示，R1的阻值是20Ω，滑动变阻器R2消耗的功率P与其电阻R2的关系图象如图乙所示，则R2消耗的最大功率是（）A．0.45W B．0.50W C．0.80W D．0.90W3．某型号电吹风，电动机和电热丝串联．电动机带动风叶转动，电热丝给空气加热，得到热风，电动机线圈电阻为R1，电热丝电阻为R2．将电吹风接入电压为U的电源后，通过的电流为I，消耗的电功率为P，同学们得到了四个关系式．下列选项中，关系式均正确的是（）①UI＞P ②P=I2（R1+R2）③UI=P ④P＞Ⅰ2（R1+R2）A．①②B．②③C．①④D．③④4．如图所示电路，电源电压恒定，R0为定值电阻，R为滑动变阻器（a、b为其两端点），电流表串联在电路中，另有一只电压表接在了A、B、C三接线点中的某两点之间．闭合开关S后，当滑片P移至某一端点时，电流表示数为0.4A，电压表示数为8V，再将滑片P移动至另一位置时，电流表示数为0.6A，电压表示数为6V．则下列说法正确的是（）A．电压表接在了A、B两点之间B．电源电压为14VC．在滑动变阻器滑片从b端移动到a端的过程中，定值电阻R0的最大功率为19.6WD．在滑动变阻器滑片从b端移动到a端的过程中，电路消耗的总功率变化了9.6W5．如图甲所示，电源电压恒为4.5V，小灯泡L上标有“2.5V“字样；图乙是通过小灯泡L的电流I与其两端电压U的关系图．闭合开关S，电流表示数为0.2A，下列说法正确的是（）A．此时小灯泡L的电阻值为10ΩB．通电10s电路消耗的电能为90JC．小灯泡L的实际电功率为0.5W D．电阻R的阻值为15Ω6．某洗衣机说明书所列数据如表所示，下列说法正确的是（）额定电压220V额定频率50Hz额定洗衣服、脱水功率440W额定洗衣服、脱水容量3kg整机质量30kgB．洗衣机正常工作时，通过的电流为0.5AC．这台洗衣机所受重力为30ND．洗衣机接在110V的电路中，实际消耗功率为220W7．图甲是某同学“探究电流与电压关系”的电路图，闭合开关S后，滑动变阻器的滑片P从a端移至b 端的过程中，电流表和电压表的示数（I﹣U）如图乙所示，则下列说法正确的是（）A．R0的电阻值是0.2ΩB．该电路最小功率0.05WC．滑动变阻器的总电阻是5ΩD．滑动变阻器R的电功率先变大后变小8．将“3V 1W”和“6V 3W”的灯泡串联接在电源电压是6V的电路上，则它们消耗的Ω实际功率之比是（）A．3Ⅰ4B．4Ⅰ3C．1Ⅰ3D．3Ⅰ19．某同学设计了如图的双向开关电路，电源电压保持不变，灯L l标有“6V 6W”字样，灯L2标有“9V 4.5W”字样．当开关拨至2位置且滑片滑到A端时，灯L2恰好正常发光．下列说法中正确的是（不计灯丝电阻随温度的变化）（）A．电源电压为15VB．L2正常发光时，电路中的电流为2AC．要使L1正常发光，滑动变阻器接入电路的阻值应为3ΩD．当灯L1、L2分别正常发光时，两次电路的总功率之比为4：310．如图所示是电阻甲和乙的U﹣I图象，下列说法中正确的是（）A．甲和乙都是阻值不变的电阻B．当乙两端电压为2V时，R乙=5ΩC．甲、乙串联在电路中，当电路电流为0.2A时，电源电压为2VD．甲、乙并联在电路中，当电源电压为2V时，电路总功率为1.2W11．图为某电磁炉与液晶电视的产品铭牌。

2023年中考物理二轮高频考点突破-电功率的综合计算题1．某品牌智能滚筒洗衣机具有洗净度高、不伤衣物、可设定洗涤温度、方便安全等优点。

其简化等效电路如图所示，此时处于空挡位置。

闭合开关S，旋钮绕P转动，实现挡位转换，旋至1挡位置时，R1、R2同时工作，洗衣机处于加热状态；旋至2挡位置时，R2和电动机同时工作，洗衣机处于保温洗涤状态。

R1和R2均为电热丝，其阻值不受温度影响，R1=22 Ω，洗衣机主要参数如下表。

[c水=4. 2×103 J/（kg·℃）]（1）电热丝R2的阻值是多少？（2）某次洗衣时，洗衣机内注入8 kg水，在额定电压下对水加热，水温由20℃上升到50℃，洗衣机的加热效率为60%，则洗衣机的加热时间是多少？（3）若洗衣机处于保温洗涤状态时，干路中的电流为2 A，则电动机的功率是多少？2．某电热淋浴器的铭牌如图所示。

小军同学按铭牌要求给淋浴器装满水，正常工作100min，观察到淋浴器上温度计示数由15℃上升到65℃。

已知ρ水=1.0×103kg/m3，c水=4.2×103J/（kg•℃）求：（1）在加热过程中，水箱中水吸收的热量；（2）淋浴器加热时的效率。

3．某学校共有电灯100盏，都用60W的普通照明灯泡，平均每天用电6h．如果都改用40W的日光灯，不但可以省电，而且比原来更亮了．请计算说明该校一月（30天）可节约多少度电？4．如图所示，电源电压不变，定值电阻R1＝10Ω．灯泡L标有“12V 3W”字样，当S，S1，S2闭合时，灯泡L正常发光，当S闭合，S1，S2断开时，电压表的示数为4V，求（1）电源电压和R2的阻值（2）当S闭合，S1，S2断开时，在1min内电流通过R1产生的热量（3）若用一个滑动变阻器R3代替灯泡L，调节滑片，使所有开关都闭合时电路的总功率是只闭合S时电路总功率的4倍，求此时滑动变阻器连入电路中的阻值。

5．如图是爱米设计的简易调光台灯的电路图，其中小灯泡L标有“6V 6W”字样。
