大连式手动调节阀

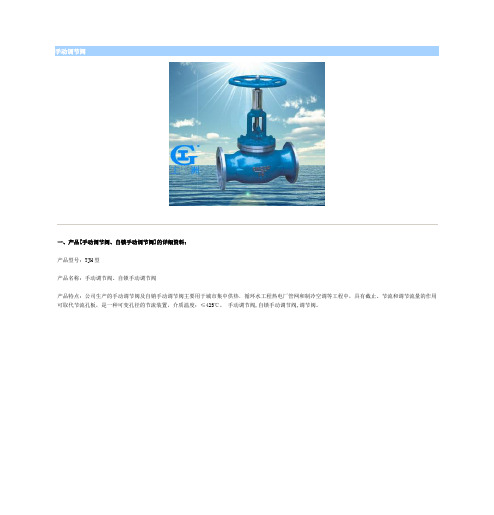

手动调节阀一、产品[手动调节阀、自锁手动调节阀]的详细资料：产品型号：TJH型产品名称：手动调节阀、自锁手动调节阀产品特点：公司生产的手动调节阀及自销手动调节阀主要用于城市集中供热．循环水工程热电厂管网和制冷空调等工程中，具有截止、节流和调节流量的作用可取代节流孔板，是一种可变孔径的节流装置，介质温度：≤425℃。

手动调节阀,自锁手动调节阀,调节阀。

二、主要零件材料：零件材料阀体、阀盖、填料压盖阀杆、阀瓣、密封圈指示盘、阀杆螺母、螺帽套材料灰铸铁、铸钢、不锈钢不锈钢黄铜三、手动调节阀主要外型尺寸(法兰连接尺寸：PNl0按GB4216标准，PNl6、PN25按JB／T97—94标准)：尺寸(mm)型号DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600TJ40H-10 TJ40H-10 L - - - - - - - - - - - - 622 698 787 914 978 978 1295 H - - - - - - - - - - - - 914 914 968 968 100 440 790 H1 - - - - - - - - - - - - 1074 1074 1168 1168 1350 1440 1790 D0 - - - - - - - - - - - - - - - - - - -TJ40H-16 TJ40H-16C TS40H-16 S40H-16C TJ40H-25 TS40H-25 L 130 150 160 180 200 230 290 310 350 400 480 495 - - - - - - - H 160 160 182 192 250 264 380 413 466 540 623 687 - - - - - - - H1 172 172 195 210 273 290 426 468 530 613 698 777 - - - - - - -Do 65 65 80 80 120 120 200 200 240 260 360 400 - - - - - - -TJl0H-10 TJlOH-16C TJl0H-25 L 90 100 120 140 170 200 - - - - - - - - - - - - - H 150 160 182 192 250 264 - - - - - - - - - - - - - H1 160 170 197 207 270 284 - - - - - - - - - - - - - Do 80 80 80 90 100 120订货须知：一、①手动调节阀产品名称与型号②手动调节阀口径③手动调节阀是否带附件二、若已经由设计单位选定公司的手动调节阀型号，请按手动调节阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，相关产品：ZAJD型电动调节碟阀电子式电动O型固定球阀自力式电子温度调节阀精小型电子式调节阀ZDSJ电子式角型调节阀电子式电动调节阀电子式三通电动调节阀电子式电动高温调节阀Z973X电动浆液阀ZAJV型电动V型调节球阀ZDSF电子式三通调节阀调节阀系列价格供用户或设计院工程项目做预算一、阀门的选型步骤1.明确阀门在设备或装置中的用途，确定阀门的工作条件：适用介质、工作压力、工作温度等等。

大连市住宅采暖（分户计量）工程技术暂行规定（摘录）前言住宅采暖系统在我市实行分户计量已有一年时间，为更好贯彻落实国家建设部第76号令《民用建筑节能管理规定》，进一步提高设计和施工质量，根据市建委的要求，市供热办组织有关专家和技术人员，在总结本市和外市实践经验的基础上编制了本规定，并经过多方征求意见和专家会审。

但由于在我国住宅采暖系统中实行分户计量毕竟是供热工程上的一项重大改革，且其本身还在发展中，所以本规定难免有不符合实际之处，为使这项技术不断发展和提高，望各有关单位在执行本规定过程中，将发现的问题及时报市集中供热办公室。

本规定主编单位：大连市集中供热办公室本规定参编单位：大连市建筑设计研究院大连市建筑工程质量监督站大连市热力规划设计研究院本规定主要起草人：马家滋、郑官振、张泽远、金海勇参加本规定编审人员：丛敏、叶金华、张永泉、陈永昌、陈连生、刘昌盛、孙冬梅1 设计1.1 设计文件编制深度1.1.1 设计说明与图例（1）设计说明应包括如下内容i 热源，采用的热媒及其参数，采暖热指标；ii 采暖系统形式，各系统的循环流量及阻力；iii 散热器的种类、工作压力及数量；iv 采用的管材、连接方法及敷设方式；v 使用的阀门种类及工作压力vi 散热器、管道、支架等防腐措施；vii 管道和设备的保温部位、采用的保温材料、比重、保温层厚度及具体做法；viii 管道支架间距；ix 系统试压与清洗要求；x 热力入口装置和入户装置图（可以采用通用图）；xi 施工中应遵循的施工验收规范名称。

（2）图例：画出本设计中采用的图例或给出通用图例1.1.2 平面图平面图应包括首层、标准层及顶层平面图。

如果首层、标准层及顶层布置一样时，可以只出一层平面图，分别表示散热器数量即可。

如果布置不同应分别画出平面图。

平面图中应表示散热器安装位置及数量，供回水管道位置和管径，固定支架和补偿器位置，供回水主立管编号，自动排气阀位置，热力入口位置及编号（用R1，R2 ……R n表示），各供回水主立管位置（包括管道井、进户箱位置），并画出指北针。

调节阀>>大连式调节阀>>大连式手动调节阀产品详细信息超高压截止阀是高压截止阀的一种。

主要用于对压力要求比较高的行业。

其常规连接方法有焊接和螺纹2种.对焊是指其连接方式是采用对焊的。

主要应用于化工和医药等领域。

由于是采用焊接方式。

拆换比较不方便。

主用适用维超高压截止阀是高压截止阀的一种。

主要用于对压力要求比较高的行业。

其常规连接方法有焊接和螺纹2种.对焊是指其连接方式是采用对焊的。

主要应用于化工和医药等领域。

由于是采用焊接方式。

拆换比较不方便。

主用适用维修不是很频繁磨损利比较低的地方。

国内主要的生产厂家是江苏阜宁鑫盛源阀门制造厂。

截止阀是指关闭件（阀瓣）沿阀座中心线移动的阀门。

根据阀瓣的这种移动形式，阀座通口的变化是与阀瓣行程成正比例关系。

由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。

因此，这种类型的阀门非常适合作为切断或调节以及节流使用。

截止阀最明显的优点是：(l）在开启和关闭过程中，由于阀瓣与阀体密封面间的摩擦力比闸阀小，因而耐磨．(2）开启高度一般仅为阀座通道直径的l/4，因此比闸阀小得多。

(3）通常在阀体和阀瓣上只有一个密封面，因而制造工艺性比较好，便于维修。

但是，截止阀的缺点也是不容忽视的。

其缺点主要是流阻系数比较大，因此造成压力损失，特别是在液压装置中，这种压力损失尤为明显?采购前阀门选型的步骤和依据：在流体管道系统中，阀门是控制元件，其主要作用是隔离设备和管道系统、调节流量、防止回流、调节和排泄压力。

由于管道系统选择最适合的阀门显得非常重要，所以，了解阀门的特性及选择阀门的步骤和依据也变得至关重要起来。

阀门行业到目前为止，已能生产种类齐全的闸阀、截止阀、节流阀、旋塞阀、球阀、电动阀、隔膜阀、止回阀、安全阀、减压阀、蒸汽疏水阀和紧急切断阀等12大类、3000多个型号、4000多个规格的阀门产品；最高工作压力为600MPa，最大公称通径达5350mm，最高工作温度为1200℃，最低工作温度为-196℃，适用介质为水、蒸汽、油品、天然气、强腐蚀性介质（如浓硝酸、中浓度硫酸等）、易燃介质（如笨、乙烯等）、有毒介质（如硫化氢）、易爆介质及带放射性介质（金属钠、-回路纯水等）。

北京海林自控科技股份有限公司 第 1页 /共 1页 服务热线：4001010003
北京市昌平区回龙观国际信息产业基地发展路9号
网址：
动态流量平衡电动二通阀说明书
产品概述
本系列产品主要用于解决暖通空调系统中的水力失调问题，是集动态平衡和电动二通于一体的产品，特点是抗干扰能力强，控制精度高，在系统负荷波动较大的变流量系统中优势明显。

产品原理 ● 通过动态平衡功能动态平衡系统的阻力，保证设备输送介质流量在一定压差范围内不受系统压力波动影响，保持恒定。

●
根据设备的输入信号对电热式开关驱动器进行动作，实现阀的开关功能。

阀体技术参数
※流量按客户需求定制
驱动器技术参数：
安装尺寸
安装注意事项
1．注意驱动器参数，根据形式、工作电压等要求进行选择。

2．产品出厂前已经进行整机测试，应尽量避免现场拆卸及损坏驱动器。

3．预留空间以方便维护调试。

4．安装时应注意保证水流方向与阀体上箭头所指方向一致。

动态平衡电动调节阀说明书本系列产品集动态平衡与调节功能于一体，根据流量需求调整好阀门开度后，无论系统压差如何波动，只要在阀门的工作范围内阀芯即可自动调整可变流道开度，保持流量恒定不变。

该阀门采用新颖独特的刚性结构，彻底克服了老旧膜片式阀门的寿命短、调节范围小等缺点。

精确校准的阀芯可确保恒定在±5％的偏差范围内。

产品功能及原理⚫通过动态平衡功能动态平衡系统的阻力，保证设备输送介质流量在一定压差范围内不受系统压力波动影响，保持恒定。

⚫根据设备的输入信号，执行器改变阀门开度，实现阀的调节和开关功能。

产品型号及技术参数注：表中数据实验条件：介质为水，温度为25-30℃。

实际压差范围会因现场工况不同而有所变化。

DN20~DN25 DN32~DN40 DN50~DN150 DN200DN20~DN25 DN32~DN40DN50~DN150 DN200安装注意事项1．注意驱动器参数，根据形式、工作电压等要求进行选择。

2．产品出厂前已经进行整机测试，应尽量避免现场拆卸及损坏执行器。

3．预留空间以方便维护调试。

4．安装时应注意保证介质方向与阀体上箭头所指方向一致。

执行器技术参数T47调节型常闭电热执行器适配阀门口径：DN20~DN25电源电压：AC/DC 24V控制电压：0~10V自耗功率：2.5W / 3W阀门动作时间：开启时间：~4.5min关闭时间：~5min工作环境温度：-5℃~50℃HLJ-AP08B-1110 电动执行器适配阀门口径：DN32~DN40电源电压：AC24V控制信号：DC0(2)～10V; 0(4)～20mA反馈信号：DC0~10V额定力值：200N行程Max：8mm阀门开关速度：0.1mm/s环境温度：2～55℃储存温度：-20～65℃最大相对湿度：< 90%且不结露工作状态：RA状态，0信号时驱动器顶杆下行阀关闭接线图执行器装配说明（示意图）调试说明及拨码设置学习状态：通电后，按所需功能正确设定JP1拨码开关（见下表）。

气动执行机构维护规程一、用途用于驱动阀门。

二、技术标准1、2、性能指标2．1 气动执行机构的操作：现场手动，远程手动和远程自动。

2．2气动执行机构信号：操作信号4-20mA，阀位反馈信号4-20mA。

2．3气动执行机构气源为氮气。

2．4 气动执行机构上应加防雨罩2．5避免雨水浸入电线管内。

2．6气源管路不能漏气2．7轴、手动操作机构部分加油脂三、检修作业和维护标准1、仪表工负责气动执行机构的检修与维护。

2、仪表工在检修维护过程中劳保用品要穿戴齐全，要随身携带煤气报警器。

3、仪表工在检修维护过程中要遵守气动执行机构说明书中的安装、配线、操作和调试要求。

4、仪表工检修维护气动执行机构时要和岗位负责人联系，确认该信号有无联锁，并和岗位负责人一块做好无信号或信号异常时的生产安全措施后方可进行检修维护。

5、岗位人员必须要求检修作业或维护人员填写开工作业票并由填写人和岗位负责双方签字后才能允许作业。

6、仪表工在拆装气动执行机构时要先截止并解除气源压力，操作时应选用正确的工具。

7、检修完的气动执行机构气源管路不能漏气，电缆接口要包裹，不能裸露，电缆布置整齐不零乱，并清扫作业现场，符合5S标准。

8、仪表工在调试气动执行机构时要注意防止接线间的短路而损坏气动执行机构。

9、非仪表检修维护人员严禁对该气动执行机构进行一切检修维护操作。

四、点检标准1、点检人员要每天对气动执行机构进行点检，并做相应的点检记录。

点检内容为：A、气动执行机构本体（完好、无损，各部件紧固）B、线路（无裸露、整齐、无老化）C、气源（无漏气）D、气动执行机构的使用环境（符合技术参数的要求）E、防雨情况（夏季）F、填料处有无泄漏G、定位器是否发生振荡，阀杆转动是否平稳。

H、确认动作状态中有无异常声音，控制阀及配管有无振动。

I、轴、手动操作机构部分是否缺油。

2、点检人员对每天点检出的问题要及时处理。

3、点检人员要根据每天的点检数据判定气动执行机构的检修和更换周期，以免气动执行机构突然故障而影响生产。

NovAseptic ® Valve, Manual Actuator, Extended Plastic HandleNominal Dimensions in mm (in.)NA25/180-030(3.303)(4.252)(3.307)TR75 x 2(2.677)(0.394)(11.8)NA25NU100NA25/180-04083.9 (3.303)108.0 (4.252)84.0 (3.307)TR75 x 268.0 (2.677)10.0 (0.394)400.0 (15.7)NA25NU100NA38/180-03083.5 (3.287)107.0 (4.213)95.0 (3.740)TR85 x 268.0 (2.677)10.0 (0.394)300.0 (11.8)NA38NU150NA38/180-04083.5 (3.287)107.0 (4.213)95.0 (3.740)TR85 x 268.0 (2.677)10.0 (0.394)400.0 (15.7)NA38NU150NA38/180-05083.5 (3.287)107.0 (4.213)95.0 (3.740)TR85 x 268.0 (2.677)10.0 (0.394)500.0 (19.7)NA38NU150NA51/180-04099.7 (3.898)123.7 (4.843)119.5 (4.705)TR109 x 268.0 (2.677)15.0 (0.591)400.0 (15.7)NA51NU200NA51/180-05099.7 (3.898)123.7 (4.843)119.5 (4.705)TR109 x 268.0 (2.677)15.0 (0.591)500.0 (19.7)NA51NU200NA51/180-06099.7 (3.898)123.7 (4.843)119.5 (4.705)TR109 x 268.0 (2.677)15.0 (0.591)600.0 (23.6)NA51NU200* Note: Non-standard thread, special thread to fit NovAseptic ® Actuators.Product DescriptionThe NovAseptic ® Valve is specifically designed for aseptic applications and complies with the most stringent cleanability and sterilization requirements. The focus on aseptic design is a significant feature for all valves. The NovAseptic ® Valve is designed for minimum dead leg, complete drainability and high chemical resistance.Specification SheetCatalogue Number: NA#/180-#N A 25, N A 38 a n d N A 51SizeManual Actuator ModelHandle ExtensionNA#/-#180Catalogue Number Structure The life science business of Merck operates as MilliporeSigma in the U.S. and Canada.Lit No. SP1120EN00 Ver. 3.02019 - 2482812/2019Technical AssistanceFor more information, please visit for up-to-date worldwide contact informationSpecificationsActuator NA25/180-#NA38/180-#NA51/180-#Weight kg (lb)0.4 (0.88)0.8 (1.8)1.4 (3.09)CoverStainless Steel in Compliance withIndicatorStainless Steel in Compliance withHandlePlastic in Compliance withMaterial CodeEN 1.4305ASTM ® 303SS 2346OilonSurface RoughnessExternal surface Ra ≤ 1.6 μm (63 μin)Environment Temperature*0 to 70 °C (32 to 158 °F)Design Pressure*–1 to 10 bar(g) (–14.5 to 145 psi(g))Labeling Each Actuator is labeled for full LOT traceability according to our QA routines.Packaging The Actuator is packaged in a closed box.Quality Control Our Quality Assurance System guarantees the control and traceability of the product.OptionsFor non-standard NovAseptic ® Actuator Options, please contact us for further information.* N ote: The applied valve body and diaphragm may have different design temperature and/or pressure limits. The weakest component in the assembled product determines the maximum design temperature and pressure limits.© 2019 Merck KGaA, Darmstadt, Germany and/or its affiliates. All Rights Reserved. Merck, the vibrant M, Millipore, Sigma-Aldrich, and NovAseptic are trademarks of Merck KGaA, Darmstadt, Germany or its affiliates. All other trademarks are the property of their respective owners. Detailed information on trademarks is available via publicly accessible resources.。

华能黑龙江发电有限公司华能大庆2×350MW热电联产新建工程FISHER进口调节阀技术协议买方：买方：华能黑龙江发电有限公司设计方：东北电力设计院卖方：大连保税区路迈顺国际贸易有限公司2010年1月目录附件1 技术规范 11、总则 12、设备运行环境条件 13、技术要求 34 质量保证及考核试验 75 供货范围和供货时间 136 包装和运输 167 技术文件 178 技术服务和联络 209 调节阀数据表 23技术附录A 卖方提供的技术资料和数据 51附件1 技术规范1、总则1.1 本技术规范适用于华能大庆2x350MW工程超临界供热机组汽水系统的进口调节阀。

它提出了阀门本体及附件的功能设计、结构、制造、检验、包装、运输和安装指导、监督和性能试验等方面的技术要求。

1.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术要求作出详细规定，也未充分引述有关标准及技术规范的条文。

卖方应保证提供符合本技术规范书和相关的国际、国内工业标准的优质产品。

1.3 如卖方没有对本技术规范书提出书面异议，买方则可认为卖方提供的产品完全满足本技术规范书的要求。

1.4 本技术规范书所引用的标准若与卖方所执行的标准发生矛盾时，按较严格的标准执行。

1.5 本技术规范书经供、需双方共同确认和签字后作为订货合同的技术附件，与订货合同正文具有同等效力。

1.6 卖方对各进口阀门的成套系统设备（含辅助系统与设备）负有全责，即包括分包（或采购）的产品。

分包（或采购）的产品制造商应事先征得买方的认可。

1.7 卖方不得以联合生产、分厂等名义供应其他厂家产品，如一经买方发现以上行为，取消合同，并扣除全部保证金。

1.8 在合同签定后，买方保留对本技术协议提出补充要求和修改的权力，卖方承诺予以配合。

1.9 设备编码系统采用KKS编码系统。

1.10 计量单位采用国际计量单位。

1.11 卖方应提供高质量的阀门，这些阀门应是技术先进并在同等技术条件下经过两台三年以上成功运行实践证明是成熟可靠的进口产品。
