悬架电子控制系统

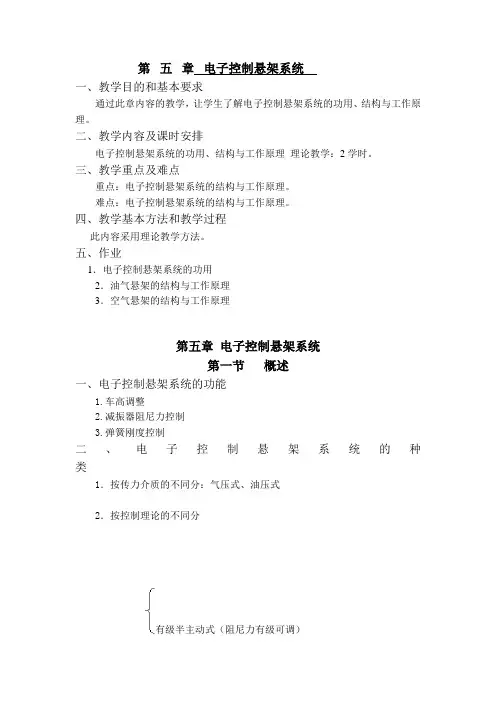

第五章电子控制悬架系统一、教学目的和基本要求通过此章内容的教学，让学生了解电子控制悬架系统的功用、结构与工作原理。

二、教学内容及课时安排电子控制悬架系统的功用、结构与工作原理理论教学：2学时。

三、教学重点及难点重点：电子控制悬架系统的结构与工作原理。

难点：电子控制悬架系统的结构与工作原理。

四、教学基本方法和教学过程此内容采用理论教学方法。

五、作业1．电子控制悬架系统的功用2．油气悬架的结构与工作原理3．空气悬架的结构与工作原理第五章电子控制悬架系统第一节概述一、电子控制悬架系统的功能1.车高调整2.减振器阻尼力控制3.弹簧刚度控制二、电子控制悬架系统的种类1．按传力介质的不同分：气压式、油压式2．按控制理论的不同分有级半主动式（阻尼力有级可调）半主动式无级半主动式（阻尼力连续可调）全主动式（频带宽大于15Hz）按频带和能量消耗不同慢全主动式（频带宽3~6Hz）主动式电磁阀驱动的油气主动式按驱动机构和介质不同步近电动机驱动的空气主动式第二节电子控制悬架系统的结构与工作原理一、电子控制悬架系统的组成与工作原理传感器：车高传感器、车速传感器、加速度传感器、转向盘转角传感器、节气门位置传感器1．基本组成开关：模式选择开关、制动灯开关、停车开关、车门开关电子控制单元：ECU执行机构：可调阻尼力的减振器、可调节弹簧高度和弹性大小的弹性元件等2．工作原理车身状态二、传感器的结构与工作原理用于检测转向盘的中间位置、转动方向、转动角度和转动速安装位置及结构工作原理3.电路原理（三）加速度传感器1.差动变压器式加速度传感器2.球位移式加速度传感器（三）车身高度传感器1.片簧开关式高度传感器2.霍尔集成电路式高度传感器3.光电式高度传感器（四）节气门位置传感器（五）车速传感器（六）模式选择开关三、悬架电子控制单元ECUECU的功能：接收传感器信号，控制执行器动作，完成控制功能。

四、执行机构的结构与工作原理（一）阻尼力控制执行机构1．可调阻尼力减振器2．直流电动机式执行器（二）侧倾刚度控制的执行机构1．横向稳定杆执行器2．液压缸（三）弹簧刚度控制的执行机构（四）车高控制的执行机构第三节典型汽车电子控制悬架系统一、半主动悬架系统——丰田凌志LS400轿车电控悬架系统丰田LEXUS LS400轿车电控悬架系统主要元件分布。

一、实验目的1. 了解电控悬架系统的基本组成与工作原理。

2. 熟悉电控悬架系统各部件的功能与相互关系。

3. 掌握电控悬架系统的实验操作步骤与注意事项。

4. 通过实验验证电控悬架系统在不同工况下的性能表现。

二、实验原理电控悬架系统是一种集传感器、控制器、执行器于一体的智能控制系统，通过实时检测车身高度、车速、转向角度等信号，对悬架系统进行动态调整，以实现车身稳定、乘坐舒适、操纵稳定等目标。

三、实验仪器与设备1. 电控悬架系统实验台架2. 车身高度传感器3. 车速传感器4. 转向角度传感器5. 控制器6. 执行器7. 电脑8. 数据采集与分析软件四、实验步骤1. 系统搭建：按照实验台架说明，连接车身高度传感器、车速传感器、转向角度传感器、控制器和执行器等设备，确保各部件连接正确、可靠。

2. 系统调试：启动电脑，打开数据采集与分析软件，设置实验参数，如车身高度、车速、转向角度等。

3. 实验操作：a. 在平直路面进行车身高度调整实验，观察电控悬架系统是否能够根据设定的高度值进行精确调整。

b. 在弯道进行车身稳定性实验，观察电控悬架系统是否能够抑制车身侧倾，提高操纵稳定性。

c. 在颠簸路面进行乘坐舒适性实验，观察电控悬架系统是否能够有效过滤路面振动，提高乘坐舒适性。

4. 数据采集与分析：记录实验过程中车身高度、车速、转向角度等数据，利用数据采集与分析软件对数据进行处理，分析电控悬架系统在不同工况下的性能表现。

五、实验结果与分析1. 车身高度调整实验：实验结果表明，电控悬架系统能够根据设定的高度值进行精确调整，调整误差在±5mm以内，满足实验要求。

2. 车身稳定性实验：在弯道实验中，电控悬架系统能够有效抑制车身侧倾，提高操纵稳定性。

实验结果显示，侧倾角度小于2°，满足实验要求。

3. 乘坐舒适性实验：在颠簸路面实验中，电控悬架系统能够有效过滤路面振动，提高乘坐舒适性。

实验结果显示，车身垂直加速度小于0.2g，满足实验要求。

电控悬架的工作原理
电控悬架系统是一种应用于汽车底盘的先进技术，其工作原理主要通过电子控制单元（ECU）、传感器和执行器之间的协同工作实现。

首先，ECU负责监测传感器提供的车辆状态信息，例如车速、车身姿态、悬架行程等。

传感器通常包括加速度计、角度传感器、压力传感器等多种类型，用于实时检测车辆运动状态。

ECU通过分析传感器数据，根据预设的悬架调节策略来决定
如何调整每个悬架的行程和刚度。

这些策略可以根据驾驶模式、路况、车速等因素进行自动调整，以提供最佳的悬架调节效果。

接下来，ECU将调整命令传送给执行器，执行器通常采用液
压驱动或电动控制。

液压驱动系统通过控制阀门和液压缸来实现对悬架行程的调节。

电动控制系统则通过电机和齿轮机构来执行相应的调整。

最后，执行器根据ECU发送的调整命令，实时调节悬架行程
和刚度。

这一过程是连续的，以使得悬架能够根据实时道路状况和车辆状态进行精确控制，以提供更好的悬架动力学性能和乘坐舒适性。

总的来说，电控悬架系统通过电子控制单元、传感器和执行器的协同工作，实现对悬架行程和刚度的实时调整，以提供更好的悬架调节效果和乘坐舒适性。

电控悬架工作原理
电控悬架是一种利用电子控制系统来调节车辆悬架的工作原理。

它通过感应车辆的运动状态和外部环境，并根据预设的参数和算法进行实时计算和控制，以实现对悬架的主动调节和控制。

电控悬架的工作原理可以分为以下几个步骤：
1. 感应：电控悬架通过车身加速度传感器、倾斜传感器、液压传感器、路面感应器等，感知车辆的运动状态和外部环境，包括车身姿态、车速、路面状况等参数。

2. 计算：电控悬架通过电子控制单元（ECU）进行实时计算和控制。

ECU根据预设的参数和算法，结合感知到的车辆运动
状态和外部环境信息，对悬架系统进行调节和控制。

3. 调节：根据计算结果，电控悬架通过电动伺服执行器控制液压系统或气压系统，调节悬架的工作状态，包括悬挂高度、硬度和阻尼等参数。

通过改变悬架的工作状态，电控悬架可以实现对车身姿态的调整，提高车辆的平顺性、稳定性和操控性。

4. 反馈：电控悬架系统将调节后的工作状态，利用传感器对调节效果进行实时监测和反馈。

如果调节效果不理想，系统会进行自动调整，直到达到预设的目标。

总的来说，电控悬架通过感应车辆运动状态和外部环境，通过电子控制系统进行实时计算和控制，调节悬架的工作状态，以提升车辆的悬挂系统性能，提高驾乘舒适性和行驶稳定性。

电控悬架系统的工作原理电控悬架系统（Electronically Controlled Suspension System，简称ECSS）是一种通过电子控制系统来调节车辆悬架硬度和高度的技术。

通过ECSS，车辆可以根据驾驶条件和路面状况进行实时调节，从而提高悬架对车辆控制和乘坐舒适性的影响。

本文将详细介绍电控悬架系统的工作原理及其特点。

### 1. 电控悬架系统的组成电控悬架系统主要由以下几个部件组成：悬架传感器、电控单元、操控开关、执行器和悬架气囊（部分车型）。

悬架传感器用于监测车辆运动状态、路面情况以及车辆载荷，将这些数据传输给电控单元。

电控单元根据传感器输入的数据，通过操控开关来执行对悬架的控制指令，并通过执行器调节悬架系统的工作状态。

悬架气囊是电控悬架系统中一个重要的组成部分，它可以根据电控单元的指令进行充气和放气，从而改变车辆的高度和悬架刚度。

通过这些部件的协同工作，电控悬架系统实现了对车辆悬架硬度和高度的精确调控。

### 2. 电控悬架系统的工作原理电控悬架系统的工作原理可以概括为：感知路况、分析数据、调节悬架硬度和高度。

具体来说，系统通过悬架传感器对车辆运动状态、路面情况和载荷进行实时监测，将这些数据传输给电控单元。

电控单元根据传感器数据和预设的悬架控制算法，决定是否对悬架系统进行调节。

当电控单元判断需要调节悬架状态时，它会向执行器发送控制信号，执行器将根据指令调节悬架气囊的充气压力，从而改变悬架的刚度和高度。

举例来说，当车辆通过坎坷路面时，电控单元会增加悬架的硬度，以提高车辆的稳定性；而当车辆行驶在崎岖路面上时，电控单元会降低悬架的硬度，以提高乘坐舒适性。

### 3. 电控悬架系统的特点电控悬架系统相比传统的悬架系统具有以下显著特点：#### 3.1 实时调节性能优越电控悬架系统能够实时感知并响应车辆的运动状态和路面情况，通过迅速调节悬架硬度和高度，提供了更好的悬架控制性能。

这使得车辆在不同路况下能够保持更好的操控性和乘坐舒适性。

电控悬架系统常见故障原因电控悬架系统是一种通过电子控制器控制悬架系统工作的汽车悬挂系统。

它通过感知车辆的行驶状况、操纵车辆悬挂系统的工作来实现对车辆悬挂高低调节、硬度调节、悬挂角度调节等功能。

然而，由于其复杂的结构和工作原理，电控悬架系统也会面临一些常见故障。

下面将介绍几种常见的电控悬架系统故障原因。

首先，电子控制单元(ECU)故障是导致电控悬架系统故障的常见原因之一。

ECU 是电控悬架系统的核心部件，负责接收传感器信号、控制执行器工作，同时也接收和解析司机的悬挂调节命令。

如果ECU出现故障，将会导致悬挂系统工作不正常，表现为悬挂高度调节异常、悬挂硬度调节失效等问题。

其次，传感器异常也是导致电控悬架系统故障的原因之一。

电控悬架系统中的传感器主要用于感知车辆的行驶状况和悬挂系统的工作状态。

这些传感器包括高度传感器、加速度传感器、角度传感器等。

如果传感器出现故障，将无法准确感知车辆的行驶状态，进而导致悬挂系统工作不正常。

第三，执行器故障也是导致电控悬架系统故障的重要原因。

执行器是悬挂系统的执行部件，负责根据ECU的控制信号实现悬挂高度、硬度和角度的调节。

如果执行器出现故障，将无法正常工作，导致悬挂系统无法正确调节，从而影响到车辆的悬挂性能和驾驶舒适性。

此外，电控悬架系统还可能因为驱动电源供电异常、电气连接不良、悬挂系统的机械结构故障等原因导致故障。

这些因素可能会影响到电控悬架系统的工作稳定性和可靠性，导致系统不能正常工作。

针对电控悬架系统故障这些原因，可以采取以下解决措施。

首先，定期检查和维护电控悬架系统，保持传感器的灵敏度和执行器的工作状态良好。

其次，及时更换和修复出现故障的电子控制单元、传感器和执行器。

同时，加强对驱动电源的监测和维护，确保电控悬架系统的正常供电。

此外，要保证悬挂系统的机械结构完好，及时修复和更换出现故障的部件。

综上所述，电控悬架系统的常见故障原因包括电子控制单元故障、传感器异常、执行器故障、驱动电源供电异常、电气连接不良以及悬挂系统的机械结构故障等。

电控悬架的工作原理
电控悬架是一种采用电子控制系统来调节和控制车辆悬挂系统的技术，其工作原理主要包括以下几个步骤：
1. 传感器检测：电控悬架系统通过搭载在车辆上的传感器，如悬挂位移传感器、加速度传感器等，实时感知车辆的悬挂状态、路面状况和车辆加速度等参数。

2. 数据处理：传感器将采集到的数据传输给电控单元，电控单元通过算法对数据进行处理和分析，确立车辆当前的悬挂情况和所需的调节策略。

3. 调节执行：根据数据处理的结果，电控单元控制执行器（如电机、液压马达等）对悬挂系统进行调节。

具体方式包括改变悬挂系统的刚度、调节阻尼力、控制悬挂高度等。

4. 反馈控制：电控悬架系统通过传感器获取调节后悬挂系统的状态信息，并将这些信息反馈到电控单元进行监控和控制，从而实现对悬挂系统工作状态的闭环控制。

5. 动态调节：电控悬架系统根据实时的路面和行驶状态，对悬挂系统进行动态调节，以提供更适合的悬挂性能和车辆稳定性，提高行驶舒适性和操控性能。

通过以上步骤的循环和反馈控制，电控悬架系统能够根据不同的路况和驾驶要求，主动调节悬挂系统的工作模式，提供更优越的悬挂性能和驾驶体验。
