渡槽设计课程设计一、课程目标知识目标:1. 学生能理解渡槽的基本概念,掌握渡槽的结构、功能及设计原理。
2. 学生能掌握渡槽设计的基本流程,包括需求分析、方案设计、施工图绘制等。
3. 学生了解渡槽设计中的相关工程技术和标准,如水力学、土力学、材料力学等。
技能目标:1. 学生具备运用所学知识进行渡槽设计的能力,能独立完成小型渡槽的设计方案。
2. 学生能运用CAD等软件绘制渡槽施工图,具备一定的实践操作能力。
3. 学生能够通过查阅资料、团队协作等方式,解决渡槽设计过程中遇到的问题。
情感态度价值观目标:1. 学生培养对水利工程建设的兴趣,增强对水利工程专业领域的认知和热爱。
2. 学生树立正确的工程观念,认识到渡槽设计在农业灌溉、水资源利用等方面的重要性。
3. 学生在团队协作中培养沟通、协作能力,增强集体荣誉感和责任感。
课程性质:本课程为实践性较强的课程,结合理论知识与实际操作,培养学生解决实际问题的能力。
学生特点:学生具备一定的物理、数学基础,对水利工程有一定了解,但实践经验不足。
教学要求:结合学生特点,注重理论与实践相结合,强调学生动手能力培养,提高学生的综合运用能力。
在教学过程中,关注学生的个体差异,因材施教,确保每位学生都能达到课程目标。
通过课程学习,使学生具备独立进行渡槽设计的能力,为未来从事相关工作打下坚实基础。
二、教学内容1. 渡槽概念及分类:介绍渡槽的定义、功能、分类及在我国水利工程中的应用。
教材章节:第一章 水利工程概述2. 渡槽结构设计原理:讲解渡槽结构、材料选择、力学原理等内容。
教材章节:第二章 水工建筑物结构设计3. 渡槽设计流程与方法:分析需求、确定设计方案、绘制施工图等步骤。
教材章节:第三章 渡槽设计与施工4. 渡槽施工图绘制:运用CAD软件进行渡槽施工图的绘制。
教材章节:第四章 计算机辅助设计5. 渡槽工程技术与标准:介绍渡槽设计中的相关工程技术要求和标准规范。
教材章节:第五章 水利工程设计标准与规范6. 实践操作:组织学生进行小型渡槽设计实践,提高动手能力。
水利工程中的渡槽设计规范要求随着中国水利事业的快速发展,渡槽作为重要的交通设施和水利工程的重要组成部分在各地得到了广泛应用。
渡槽的设计规范要求对于确保工程的安全可靠性和正常运行具有重要意义。
下面将从渡槽类型、设计要求和施工标准三个方面进行阐述。
一、渡槽类型根据水利工程实际需求,渡槽可以分为人行渡槽、机动车渡槽和鱼类通行渡槽等多个类型。
其中,人行渡槽主要用于供行人通行,机动车渡槽则用于提供机动车通行,并且通行能力更大,而鱼类通行渡槽则是为了保护水生生物的迁徙通道。
各种不同类型的渡槽在设计规范要求上有所不同,但都要考虑到安全性、流量控制和生态环境等因素。
二、设计要求1. 结构设计渡槽的结构设计要符合工程的载荷要求,包括水力学及地震荷载等。
在地质条件较差的地区,还需考虑地基承载力等因素。
设计时还需充分考虑渡槽结构的防水、防渗功能,以确保渡槽内水流不会泄漏或渗透出来。
2. 流量控制渡槽作为水利工程的一部分,其设计需要充分考虑水流的控制与调节。
在设计中,需要根据河道水流情况、洪水频率和流量计算等因素确定渡槽的尺寸和几何形状,确保渡槽能够稳定地承载水流。
3. 安全设施设计中需考虑到渡槽的安全设施,如护栏、防滑设施等,以确保行人和机动车辆能够安全通行。
同时,还需设置应急疏散通道和避灾设施,以应对突发事件。
4. 环境保护渡槽设计中也要注重对环境的保护,特别是对水生生物的研究和保护。
设计中应根据当地水域生态环境特点,合理设置鱼类通行设施,保证渡槽通行时不对水生生物造成伤害。
三、施工标准在渡槽建设过程中,施工标准的遵守至关重要。
施工过程需严格遵循相关的技术规范和要求,包括土建工程、水利工程、结构施工等各个环节。
同时,施工过程中应严格按照施工图纸进行操作,确保施工质量和工程安全。
渡槽设计规范要求的严格遵守对于水利工程的安全运行和保障具有重要意义。
只有在设计和施工过程中充分考虑各项要求,才能够建设出符合标准的渡槽。
未来,随着科技的不断发展和工程经验的积累,渡槽的设计规范要求也将不断完善,以更好地满足人们对水利工程的需求。

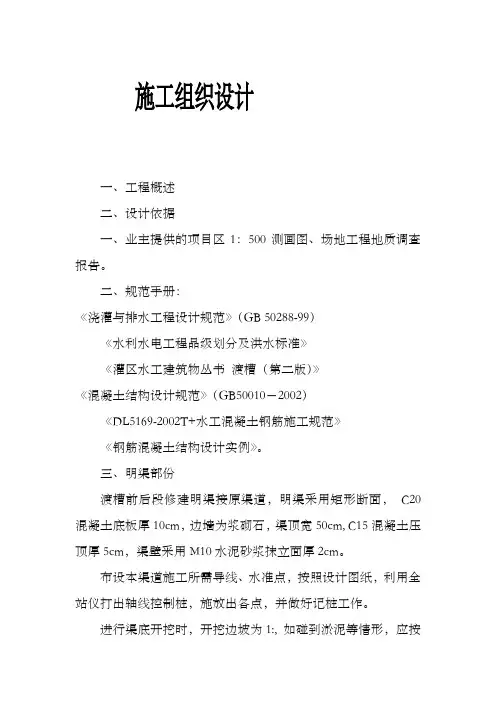

施工组织设计一、工程概述二、设计依据一、业主提供的项目区1:500测画图、场地工程地质调查报告。
二、规范手册:《浇灌与排水工程设计规范》(GB 50288-99)《水利水电工程品级划分及洪水标准》《灌区水工建筑物丛书渡槽(第二版)》《混凝土结构设计规范》(GB50010-2002)《DL5169-2002T+水工混凝土钢筋施工规范》《钢筋混凝土结构设计实例》。
三、明渠部份渡槽前后段修建明渠接原渠道,明渠采用矩形断面,C20混凝土底板厚10cm,边墙为浆砌石,渠顶宽50cm, C15混凝土压顶厚5cm,渠壁采用M10水泥砂浆抹立面厚2cm。
布设本渠道施工所需导线、水准点,按照设计图纸,利用全站仪打出轴线控制桩,施放出各点,并做好记桩工作。
进行渠底开挖时,开挖边坡为1:, 如碰到淤泥等情形,应按如实际地形进行加大挖深,再回填砾石以确保基础稳固。
渠底开挖后基础要进行夯实,确保压实系数不小于。
夯实完成即可进行边墙底部浆砌石的砌筑,砌筑至预定高程后,安装模板,进行渠底混凝土的浇筑,完成渠底混凝土浇筑后砌筑边墙、压顶混凝土的浇筑及边墙抹面。
最后边墙外侧进行土石回填。
边墙砌筑及底板浇筑时应预留沉降缝、伸缩缝。
渠道段和渐变段边墙均按10m 长分缝,底板混凝土按5m长分缝,分缝部位进行止水处置,分缝止水材料采用单层油毛毡止水。
新建渠道、原渠道及渡槽衔接处采用长10m渐变段衔接。
边墙高由渡槽1.65m高渐变到新建明渠的1.8m高,又由新建明渠1.8m高渐变到原渠道的2m高。
新建明渠与渡槽底宽都为1.4m,原渠道为1.8m。
四、渡槽要严格依照《水工混凝土钢筋施工规范》等相关规范进行施工。
一、施工预备组织工人进场,共设三个施工班组:机械施工组主要进行前期基槽开挖,施工一组主要负责钢筋及模板制作,施工二组负责砼浇筑施工;按照施工情形合理配合相应的人员、机械,及符合设计要求的材料等。
接桩复测及控制点加密,地形勘探及原地表高程复测,搜集整理相关数据并报监理验收,作为施工时参考。

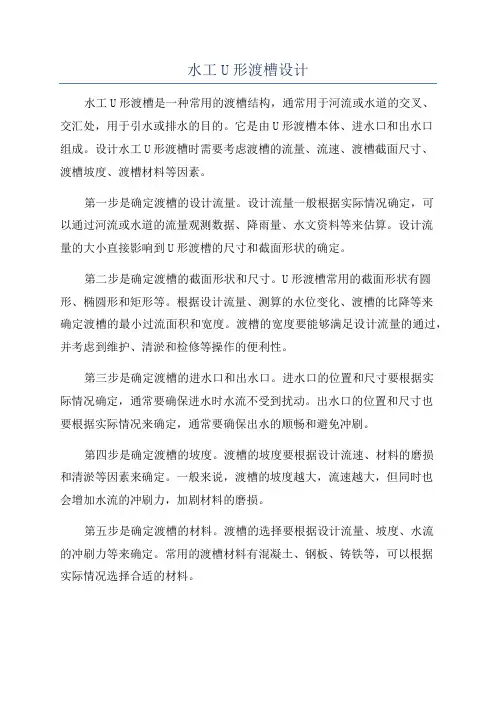

水工U形渡槽设计水工U形渡槽是一种常用的渡槽结构,通常用于河流或水道的交叉、交汇处,用于引水或排水的目的。
它是由U形渡槽本体、进水口和出水口组成。
设计水工U形渡槽时需要考虑渡槽的流量、流速、渡槽截面尺寸、渡槽坡度、渡槽材料等因素。
第一步是确定渡槽的设计流量。
设计流量一般根据实际情况确定,可以通过河流或水道的流量观测数据、降雨量、水文资料等来估算。
设计流量的大小直接影响到U形渡槽的尺寸和截面形状的确定。
第二步是确定渡槽的截面形状和尺寸。
U形渡槽常用的截面形状有圆形、椭圆形和矩形等。
根据设计流量、测算的水位变化、渡槽的比降等来确定渡槽的最小过流面积和宽度。
渡槽的宽度要能够满足设计流量的通过,并考虑到维护、清淤和检修等操作的便利性。
第三步是确定渡槽的进水口和出水口。
进水口的位置和尺寸要根据实际情况确定,通常要确保进水时水流不受到扰动。
出水口的位置和尺寸也要根据实际情况来确定,通常要确保出水的顺畅和避免冲刷。
第四步是确定渡槽的坡度。
渡槽的坡度要根据设计流速、材料的磨损和清淤等因素来确定。
一般来说,渡槽的坡度越大,流速越大,但同时也会增加水流的冲刷力,加剧材料的磨损。
第五步是确定渡槽的材料。
渡槽的选择要根据设计流量、坡度、水流的冲刷力等来确定。
常用的渡槽材料有混凝土、钢板、铸铁等,可以根据实际情况选择合适的材料。
设计水工U形渡槽时还需要考虑渡槽的维护和清淤等因素。
渡槽的维护应定期进行,清除渡槽内的杂物和淤泥,确保渡槽的畅通。
此外,还要考虑到渡槽的安全性,选择合适的防护措施,防止渡槽的侵蚀和破坏。
综上所述,水工U形渡槽设计需要考虑多个因素,包括设计流量、流速、渡槽截面尺寸、渡槽坡度、渡槽材料等。
合理的设计可以确保渡槽的畅通和安全运行,同时也可以降低维护和清淤的成本。
渡槽工程毕业设计方案范文一、设计背景和意义渡槽是指跨越沟渠、道路等交通建筑物上的水道的工程设施。
其主要功能是将供水管道、排水沟等输送水的构筑物跨越其他建筑物,使得水流能够顺利通过。
渡槽的建设将解决土地利用率低、建设成本高等问题,对于提高水资源利用效率、保障城乡供水、改善水环境等具有积极意义。
我国是世界上人口最多的国家,水资源总量占世界总量的6%,人均水资源量仅为世界平均水平的1/4。
在形势严峻的水资源形势下,急需采取有效措施加强水资源利用与保护。
因此,加强对渡槽研究和建设,是当前我国水利工程领域迫切需要解决的问题。
本次毕业设计旨在研究渡槽的设计与施工方案,通过对渡槽结构、材料、施工工艺等方面的深入研究,提出合理的工程设计方案,并结合实际案例进行设计分析与评价,为今后的渡槽工程建设提供参考。
二、设计目标1.了解渡槽的基本概念、分类和设计原则;2.掌握渡槽的结构特点、材料选用和施工工艺;3.研究渡槽工程的设计与施工要点及注意事项;4.综合考虑经济、安全、可持续发展等因素,提出渡槽工程的设计方案,并对其进行评价。
三、研究内容及方法1.渡槽设计理论及分类的研究:对渡槽的定义、功能、分类、设计原则等进行理论分析和归纳。
2.渡槽设计规范和标准的研究:对国内外有关渡槽的设计规范和标准进行研究,进行综述和比较分析。
3.渡槽结构及材料:对渡槽的结构特点和材料性能进行调查和分析,重点探讨渡槽材料的选用原则和特点。
4.渡槽工程实例分析:选取实际施工项目中的渡槽工程实例,对其设计与施工过程进行分析与评价。
5.渡槽工程设计与施工方案:结合以上研究成果,提出渡槽工程的设计与施工方案,并对其进行技术经济评价。
四、设计方案1.渡槽设计原则:根据水道的具体情况,选用合适的渡槽类型和结构形式,确定渡槽的设计参数,保证其设计合理、安全可靠。
2.渡槽材料选择:选择适用于不同水道环境的渡槽材料,包括钢筋混凝土、钢材、玻璃钢等,考虑其优缺点和适用范围,为设计提供参考。

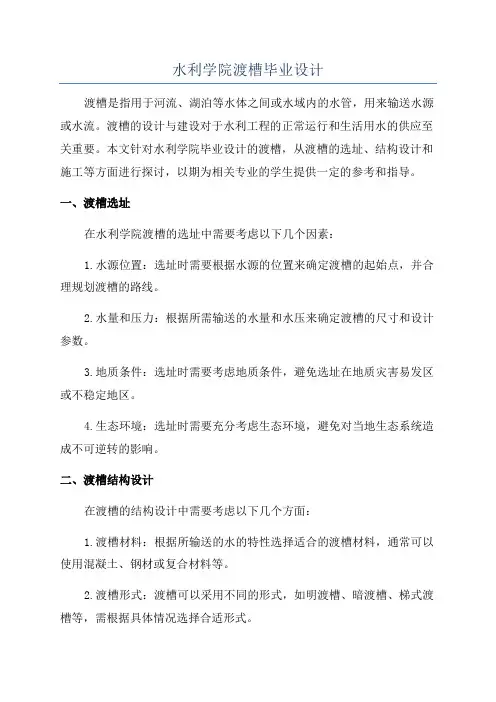

水利学院渡槽毕业设计渡槽是指用于河流、湖泊等水体之间或水域内的水管,用来输送水源或水流。
渡槽的设计与建设对于水利工程的正常运行和生活用水的供应至关重要。
本文针对水利学院毕业设计的渡槽,从渡槽的选址、结构设计和施工等方面进行探讨,以期为相关专业的学生提供一定的参考和指导。
一、渡槽选址在水利学院渡槽的选址中需要考虑以下几个因素:1.水源位置:选址时需要根据水源的位置来确定渡槽的起始点,并合理规划渡槽的路线。
2.水量和压力:根据所需输送的水量和水压来确定渡槽的尺寸和设计参数。
3.地质条件:选址时需要考虑地质条件,避免选址在地质灾害易发区或不稳定地区。
4.生态环境:选址时需要充分考虑生态环境,避免对当地生态系统造成不可逆转的影响。
二、渡槽结构设计在渡槽的结构设计中需要考虑以下几个方面:1.渡槽材料:根据所输送的水的特性选择适合的渡槽材料,通常可以使用混凝土、钢材或复合材料等。
2.渡槽形式:渡槽可以采用不同的形式,如明渡槽、暗渡槽、梯式渡槽等,需根据具体情况选择合适形式。
3.断面形状:渡槽的断面形状应根据水流速度、水压和水量来确定,一般可以选择矩形、圆形或椭圆形等断面形状。
4.支撑结构:渡槽需要有适当的支撑结构来保证其稳定性和耐久性,可以采用桥梁、支架等支撑形式。
三、渡槽施工渡槽的施工需要遵循以下几个原则:1.施工工艺:根据渡槽的结构设计和工程要求确定施工工艺,包括基础施工、渡槽本体施工和附属设施施工等。
2.施工材料:根据设计要求选用适合的施工材料,如混凝土、钢材、杂填料等,并保证材料的质量。
3.施工质量控制:在施工过程中需要严格控制施工质量,包括基础的坊间支撑、渡槽的混凝土浇筑和施工质量的验收等。
总之,水利学院渡槽的毕业设计需要全面考虑渡槽选址、结构设计和施工等方面的问题。
只有合理选择渡槽位置、科学设计渡槽结构和严格控制施工质量,才能确保渡槽的正常运行和生活用水的供应。
希望本文能够为有关专业学生的渡槽毕业设计提供一定的参考和指导。
渡槽设计专业与班级:学生姓名:完全学号:指导教师姓名:设计提交日期:目录一、基本资料 (2)二、槽身的水力设计 (5)1.槽身过水断面尺寸的确定 (5)①渡槽纵坡i的确定 (5)②槽身净宽B0和净深H0的确定 (5)③安全超高 (6)2.进出口渐变段的型式和长度计算 (6)①渐变段的型式 (6)②渐变段长度计算 (6)3.水头损失的计算 (7)①进口水面降落Z1 (7)②槽身沿程水头损失 (8)③出口水面回升 (8)④渡槽总水头损失 (8)4.渡槽进出口底部高程的确定 (8)三、槽身的结构设计 (9)1.槽身横断面形式 (9)2.槽身尺寸的确定 (9)3.槽身纵向内力计算及配筋计算 (10)①荷载计算 (10)②内力计算 (10)④底部小梁抗裂验算 (12)⑤底部小梁裂缝宽度验算 (12)4.槽身横向内力计算及配筋计算 (13)①荷载计算 (13)②内力计算 (13)③底板配筋计算 (15)④底板横向抗裂验算 (15)⑤侧墙配筋计算 (16)⑥侧墙抗裂验算 (17)四、槽架的结构设计 (18)1.槽架尺寸拟定 (18)2.风荷载计算 (19)①作用于槽身的横向风压力 (19)②作用于排架的横向风压力 (19)3.作用于排架节点上得荷载计算 (20)①槽身传递给排架顶部的荷载 (20)②作用于排架节点上得横向风压力 (21)4.横向风压力作用下的排架内力计算 (21)①计算固端弯矩 (21)②计算抗变劲度 (21)③计算分配系数和查取传递系数 (22)⑤计算剪力和轴向力 (22)5.横杆配筋计算 (23)①正截面承载力计算 (23)②斜截面承载力计算 (23)6.立柱配筋计算 (24)①正截面承载力计算 (24)②斜截面承载力计算 (25)一、基本资料某灌溉工程干渠需跨越一个山谷,山谷两岸地形对称。
按规划,在山谷处修建钢筋混凝土梁式渡槽。
山谷谷底与渠底间最大高差8m ,岩石坚硬。
渡槽混凝土槽壁表面较光滑(n=0.014),设计流量1m 3/s ,加大流量1.1m 3/s ,渡槽长度为80m ,每跨长度取为10m ,共8跨。
渡槽毕业设计新建的渡槽使用矩形拱式渡槽,拱跨87m,共两跨,槽底宽为4.0m,侧墙高3.92m,设有间距为1.5m,高为0.1m的拉杆,考虑到交通要求,还设有1m 宽的人行板。
本设计布置等跨的间距为15m的单排架共12跨,与渐变段连接处使用浆砌石槽台。
排架与地基的连接使用整体基础。
槽身、排架、拱圈与基础使用预制吊装形式。
引言0.1、研究背景及意义渡槽是输送渠道水流跨越河渠、道路、山冲、谷口等的架空输水建筑物,是灌区水工建筑物中应用最广的交叉建筑物之一,除用于输送渠水外还可排洪与导流等之用。
我国幅员辽阔,但水资源十分短缺,且由于地形与气候的影响,水资源在时空上分布不均匀,有一半的国土处于缺水或者严重缺水状态。
不管是资源性缺水还是工程性缺水,工程手段作为优化配置的方法之一,要紧就是在水源处修建取水工程,然后通过输水工程把水送到不一致的用户,如南水北调工程、引滦入津、引滦入唐、引黄济青、引黄入晋与东北的北水南调工程等等都是如此。
渡槽便是其中一种重要渠系建筑物。
本次毕业设计为白莲河灌区龙潭冲输水渡槽的初步设计。
目的在于培养我们熟悉并初步掌握水利工程的设计内容、方法与步骤,通过设计,能够较熟练地运用与巩固有关专业课、专业基础课及基础课所学的理论知识,并锻炼运用所学理论去解决实际水利工程问题的能力,并提升编写设计说明书、进行各类计算与绘制水利工程图的能力。
0.2、国内外关于渡槽设计课题的研究现状与进展趋势世界上最早的渡槽诞生于中东与西亚地区。
公元前29 世纪前后,埃及在尼罗河上建考赛施干砌石坝,坝高15 m,坝长450m,是文献记载最早的坝,并建渠道与渡槽,向孟菲斯城供水。
公元前700 余年,亚美尼亚已有渡槽。
公元前703 年,亚述国王西拿基立(Sennacherib)下令建一条483 km 长的渡槽引水到国都尼尼微。
渡槽建在石墙上,跨越泽温的山谷。
石墙宽21 m ,高9 m ,共用了200 多万块石头。
渡槽下有5个小桥拱,让溪水流过。

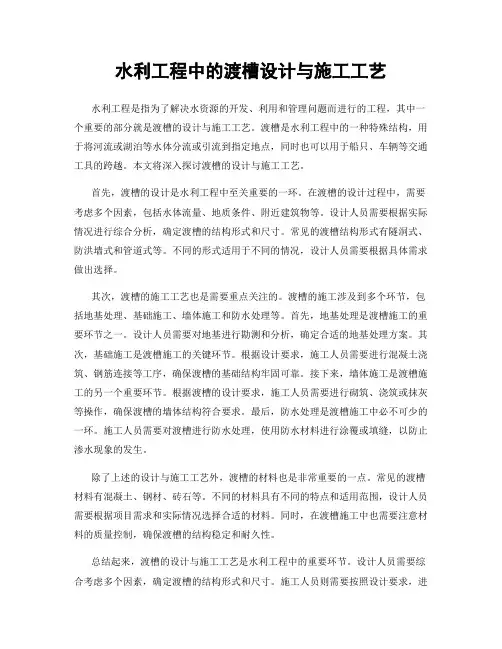

水利工程中的渡槽设计与施工工艺水利工程是指为了解决水资源的开发、利用和管理问题而进行的工程,其中一个重要的部分就是渡槽的设计与施工工艺。
渡槽是水利工程中的一种特殊结构,用于将河流或湖泊等水体分流或引流到指定地点,同时也可以用于船只、车辆等交通工具的跨越。
本文将深入探讨渡槽的设计与施工工艺。
首先,渡槽的设计是水利工程中至关重要的一环。
在渡槽的设计过程中,需要考虑多个因素,包括水体流量、地质条件、附近建筑物等。
设计人员需要根据实际情况进行综合分析,确定渡槽的结构形式和尺寸。
常见的渡槽结构形式有隧洞式、防洪墙式和管道式等。
不同的形式适用于不同的情况,设计人员需要根据具体需求做出选择。
其次,渡槽的施工工艺也是需要重点关注的。
渡槽的施工涉及到多个环节,包括地基处理、基础施工、墙体施工和防水处理等。
首先,地基处理是渡槽施工的重要环节之一。
设计人员需要对地基进行勘测和分析,确定合适的地基处理方案。
其次,基础施工是渡槽施工的关键环节。
根据设计要求,施工人员需要进行混凝土浇筑、钢筋连接等工序,确保渡槽的基础结构牢固可靠。
接下来,墙体施工是渡槽施工的另一个重要环节。
根据渡槽的设计要求,施工人员需要进行砌筑、浇筑或抹灰等操作,确保渡槽的墙体结构符合要求。
最后,防水处理是渡槽施工中必不可少的一环。
施工人员需要对渡槽进行防水处理,使用防水材料进行涂覆或填缝,以防止渗水现象的发生。
除了上述的设计与施工工艺外,渡槽的材料也是非常重要的一点。
常见的渡槽材料有混凝土、钢材、砖石等。
不同的材料具有不同的特点和适用范围,设计人员需要根据项目需求和实际情况选择合适的材料。
同时,在渡槽施工中也需要注意材料的质量控制,确保渡槽的结构稳定和耐久性。
总结起来,渡槽的设计与施工工艺是水利工程中的重要环节。
设计人员需要综合考虑多个因素,确定渡槽的结构形式和尺寸。
施工人员则需要按照设计要求,进行地基处理、基础施工、墙体施工和防水处理等工序。
材料的选择和质量控制也是不可忽视的。
渡槽设计基本资料第一章设计基本资料1、工程概况及简介1.1、工程概况:某县佛岭水库灌区引水干渠经黄家沟时需要修建一座输水建筑物,经过填方渠道、倒虹吸和渡槽三种方案比较,决定修建渡槽。
干渠控制灌区农田面积6.5万亩,根据工程情况和相关规程,确定工程为Ⅲ等工程,主要建筑为3级。
1.1.1、地形:黄家沟顶宽约120m,沟深约8米。
属狭长V型断面。
沟内无常年流水,沟内种植有经济作物。
耕作深度为1.0m。
1.1.2、地质:黄家沟沟内为周口店期黄土层,干重度为13-14KN/m3,Φ=21。
,C=24KPa,地基承载力[R]=290Kpa,基础与地基摩擦系数f =0.31。
1.1.3、上、下游渠道资料:上游渠底高程为m,Q设=4.4m3/s,k加大=0.25,Q加大=5.5 m3/s,i=1/3500,渡槽上、下游渠道,渠底宽2.5m,糙率n=0.017。
内、外边坡分别为1:10和1:15,该渡槽规划时允许水头损失为0.25m,具体的水力要素如表1-1。
渡槽糙率为0.015。
表1-1 上、下游渠道过水断面水力要素:1.1.4、建筑材料及安全系数:该工程主要的建筑材料为水泥、混凝土、钢筋等。
混凝土重度γc =24KN / m3,温度膨胀系数dc=1.0×10-51/℃,混凝土其它特性的性能指标见表1-2。
采用Ⅰ和Ⅱ级钢筋,Ⅰ级钢筋强度设计值fy=f y’=210N/mm2。
强度模量Es=2.1×105N/ mm2, Ⅱ级钢筋强度设计值fy=f y’=310N/mm2,强度模量Es=2.1×105N/mm2。
钢筋混凝土重度γ=35KN/ m3。
构件裂缝宽度允许值,短期组合[W max]=0.3mm,长期组合[W min]=0.25mm。
表1-2 混凝土特性指标:(单位N/ mm2)浆砌采用M15砂浆砌块石。
1.1.5、工程回填土及地基力学特性根据有关实验报告得到结果如下:γc=16KN / m3;Φ=20.8。
大跨度混凝土渡槽设计技术标准
大跨度混凝土渡槽设计技术标准如下:
1. 渡槽施工应满足行洪、排漂、流冰、交叉建筑物等要求。
2. 应建立健全质量保证体系和安全管理体系,明确质量责任和安全责任。
3. 渡槽施工监控应根据结构特点、施工方法、设计文件等,对施工过程中结构的应力变形、几何形态进行监测与控制,必要时尚应对涉及施工主体安全的临时设施进行监控。
4. 槽体结构:支座以上用于输水的受力结构。
5. 槽墩:渡槽槽跨的支承结构,并将荷载传递给基础。
6. 高槽墩:高度不小于30m的槽墩。
7. 槽跨结构:梁式渡槽支座以上,或拱式渡槽拱圈起拱线以上的跨越结构。
8. 托架:利用预埋件与钢构件拼制联结而成的支架,可用于渡槽某些特殊部位施工。
以上是大跨度混凝土渡槽设计技术标准的相关内容,供您参考,具体标准可能会根据工程需求和实际情况有所调整。
第八章渠系建筑物设计(渡槽)渡槽设计步骤建议:一、了解任务书及原始资料(一)了解任务书中渡槽的设计内容、要求及时间安排(二)了解设计基本资料:基本资料是设计渡槽的基础,其内容主要包括:1、规划提出的任务、要求及数据,建筑物的设计标准。
2、地形资料:本次设计仅提供了万分之一地形图,供初步选线,在实际工程中可根据初拟线路测沟道的断面图。
3、地质资料:通过勘探了解槽址地质构造,地基土层的分布情况,测定地基土的物理力学指标及渗透性能。
4、水文气象资料:包括沟道洪水水位、流量,沟道冲刷线,气温风速等。
5、建筑材料调查:当地的砂、砾石、石料及砼骨料储量、质量以及外来材料的运输条件。
6、有关施工方面资料:交通线路与工地联系情况,动力及供水来源,工作人员的居住条件及施工场地,临时交通等。
二、渡槽线路选择(槽址拟定)本渡槽拟定初步线路时建议考虑以下几个问题:1、渡槽与上、下游渠道连接要平顺。
2、渡槽与沟道间的净空及槽长度。
3、上、下游渠道的填方高度。
4、地基土层分布。
5、节省的渠道长度(无渡槽方案的渠道绕线长度)。
6、考虑沟道过洪水及有无过车要求。
三、渡槽总体布置及型式选择1、按初定的渡槽线路,画出沟道的横断面图。
2、根据沟道断面和渠道的上、下游设计高程,要看了本渡槽的沟道开阔,沟道至渡槽底设计高程高度不大,可考虑采用梁式简支渡槽,矩形断面、整体浇注。
3、渡槽长度初步拟定。
(1)进出口处的填方高度不要过大,可考虑渡槽进、出门底部高程落在挖方上。
(2)初估渡槽的沿程损失(渡槽底坡初定为1/1000),初步根据渡槽的长度至少需要多少水头损失。
(3)进出口断面型式可选用扭曲面。
(4)进、出口渐变长度拟定。
Ld=C(B1–B2)B1 渠道水面宽(由灌区规划提供,可根据渡槽进、出口椿号在相应的干渠查各水力要素)。
B2 渡槽水面宽。
C:系数,进口取1.5~2.0,出口取C=2.5~3.0。
(5) 在平面上将渡槽与原渠道进行连接布置,看其合理性。
渡槽结构设计方案
渡槽是一种用于通水的结构,常见于河流、湖泊等水体的交叉、穿越、汇合等地段。
渡槽的设计方案需考虑水体的流量、流速、水质以及渡槽的结构、材料等因素。
首先,渡槽的设计要考虑水体的特性,包括流量和流速。
流量是指单位时间内水流通过渡槽的体积,流速则是指水流通过渡槽的速度。
根据实际情况,可以通过测量和调查来确定水体的流量和流速,从而确定渡槽设计的基本参数。
其次,渡槽的结构设计要考虑渡槽的承载能力和稳定性。
渡槽通常由混凝土或钢筋混凝土结构组成,可以根据所需的承载能力和稳定性来确定截面形状、厚度和支撑结构的布置。
此外,还需要考虑渡槽的防渗性能和耐久性,选择适当的材料和施工工艺来提高渡槽的使用寿命。
然后,渡槽的设计还要考虑水体的水质。
一些水体可能含有高浓度的悬浮物、污染物或腐蚀性物质,对渡槽的材料和施工要求也会有所不同。
可以采用防腐涂料、橡胶衬里等措施来提高渡槽的耐腐蚀性能,并定期清理和维护渡槽,保证水质的安全和稳定。
最后,渡槽的设计还要考虑施工的可行性和成本的控制。
渡槽通常需要在水体中施工,所以要选择合适的施工方法和设备,保证施工的安全和高效。
同时,要对施工过程进行细致的计划和管理,控制成本和时间,确保方案的可行性和经济性。
综上所述,渡槽结构设计方案需考虑水体的流量、流速、水质等因素,选择合适的结构材料和施工工艺,提高渡槽的承载能力、稳定性和耐久性,保证水质的安全和稳定,控制成本和时间,保证方案的可行性和经济性。
渡槽课程设计删减版一、概述渡槽是渠道跨越河流、溪谷、洼地和道路的明流输水建筑物,是水利工程中应用最广的交叉建筑物之一。
渡槽由与渠道连接的进口段、出口段、槽身及下部支承结构等部分组成,进出口段的布置和设计、槽身的水力计算、进出口水流连接以及防冲、防渗等措施,可参考水工建筑物有关专著,本资料仅介绍渡槽槽身及下部支承结构的结构设计。
渡槽纵剖面示意图1—进口段;2—重力式槽台;3—槽身;4—刚架式支墩;5—基础;6—出口段;7—渠道;8—原地面线渡槽和一般桥梁相似,由上部结构(槽身)和下部结构(墩、台或刚架)组成。
确定渡槽的形式,应根据当地的地形、地质和施工、运行条件。
如在宽而浅的渠道上,当渡槽的过水流量比较大时,槽身可用钢筋混凝土建造,它可以支承在钢筋混凝土刚架上;如渡槽跨越峡谷,而峡谷两岸有比较坚硬的基岩时,槽身可以支承在拱上,拱可以用石料或混凝土建造;U形截面槽身具有过水时水力条件好及受力性能好等优点,但施工较为复杂。
钢筋混凝土渡槽可以是现场整体浇注的,也可以是预制装配式的,或者是装配整体式的,这要由当地具体条件和施工情况确定。
二、刚架式渡槽的布置下图为跨越天然洼地的渡槽,槽身部分及刚架下部与水接触,故有限制裂缝宽度的要求。
内力分析采用弹性方法,槽身结构如下图所示,布置时考虑了下列几个问题。
1.槽内正常水深为2.00m ,最高水深为2.35m ,另加浪高0.1m ,水压高度最大为2.45m ,考虑采用悬臂式侧墙,取墙高为2.65m ,以备在最高水位时仍有0.2m 的安全超高。
2.槽底宽5.80m ,根据底板跨度可采用1.5~3.0m 的数值,故拟布置3~4根纵梁,若布置4根,底板为三跨连续板,跨度很小,而两端受到侧墙底部传来的负弯矩(316H γ-)很大,将使底板跨中亦受负弯矩,对结构配筋不利。
故确定布置3根纵梁,间距(中至中)3.00m 。
3.渡槽全长41.2m ,刚架间距即纵梁跨长,可取4~7m ,今拟用6.2m ,纵梁为单跨简支梁,渡槽进口段与出口段两端各带有2m 的悬臂。
渡槽的设计设计渡槽毕业设计毕业设计(论文)原创性声明和使用授权说明原创性声明本人郑重承诺:所呈交的毕业设计(论文),是我个人在指导教师的指导下进行的研究工作及取得的成果。
尽我所知,除文中特别加以标注和致谢的地方外,不包含其他人或组织已经发表或公布过的研究成果,也不包含我为获得及其它教育机构的学位或学历而使用过的材料。
对本研究提供过帮助和做出过贡献的个人或集体,均已在文中作了明确的说明并表示了谢意。
作者签名:日期:指导教师签名:日期:使用授权说明本人完全了解大学关于收集、保存、使用毕业设计(论文)的规定,即:按照学校要求提交毕业设计(论文)的印刷本和电子版本;学校有权保存毕业设计(论文)的印刷本和电子版,并提供目录检索与阅览服务;学校可以采用影印、缩印、数字化或其它复制手段保存论文;在不以赢利为目的前提下,学校可以公布论文的部分或全部内容。
作者签名:日期:目录第一章、设计基本资料 (3)1.1、基本资料 (3)1.1.1、工程概况: (4)1.1.2、地形资料: (5)1.1.3、地质资料: (5)1.1.4、水文资料: (8)1.1.5、总干渠设计参数: (12)1.1.6、对外交通运输条件: (12)1.1.7、渡槽设计参数: (12)1.2、设计要求 (14)1.2.1、工程总体布置: (14)1.2.2、水力计算: (14)1.2.3、槽身设计: (14)1.2.4、支承结构设计: (14)1.2.5、基础设计: (14)1.2.6、其他结构设计: (14)1.3、主要参考规范及书籍 (15)第二章、渡槽总体布置 (15)2.1、建筑物轴线选择 (15)2.2、建筑物型式选择 (15)2.3、槽身断面尺寸选择 (16)2.4、渡槽长度确定及其组成部分 (17)2.4.1、总干渠的横断面结构确定及左、右岸堤防高程的确定: (17)2.4.2、渡槽各组成部分的确定:槽身段、上游进口段和下游防冲段等: (17)第三章、水力计算 (17)3.1、矩形槽身过水断面的确定 (17)3.2、计算侧墙总高度 (18)3.3、渡槽水头损失的计算 (19)3.3.1、拟定上游渠道断面尺寸: (19)3.3.2、校核过水能力: (19)3.3.3、渠道、槽身水流速: (20)3.3.4、进口水面降落Z计算: (20)3.3.5、槽身沿程水头损失Z1: (20)3.3.6、出口水面回升Z2: (21)3.3.7、渡槽总水头损失: (21)3.4、渡槽各控制点的高程、消力池前的水位确定 (21)3.5、渡槽前后长度及总长度 (22)第四章、槽身结构计算 (22)4.1、槽身断面尺寸拟定 (22)4.2、横向结构计算 (23)4.2.1、确定槽深结构计算简图及作用荷载: (23)4.2.2、拉杆轴向力计算: (24)4.2.3、拉杆拉力: (25)4.2.4、侧墙内力计算: (25)4.2.5、底板内力计算: (27)4.3、纵向结构计算 (30)4.3.1、槽身荷载计算: (30)4.3.2、计算纵向配筋: (31)4.3.3、斜截面强度计算: (32)4.4、吊装计算 (33)4.5、槽身的构造设计 (33)4.5.1、伸缩缝及止水: (33)4.5.2、支座: (34)4.5.3、两岸连接: (34)第五章、排架设计 (35)5.1、排架布置 (35)5.2、排架尺寸拟定 (35)5.2.1、排架高度计算: (35)5.2.2、排架分组计算: (35)5.2.3、排架分组及尺寸拟定: (36)5.2.4、尺寸拟定: (37)5.3、荷载计算 (37)5.3.1水平荷载: (37)5.3.2、垂直荷载(传给每个立柱的荷载): (40)5.4、排架横向计算 (42)5.4.1、求排架弯矩M: (42)5.4.2、轴向内力计算: (44)5.4.3、排架的配筋计算: (44)5.4.4、横梁配筋: (47)5.4.5、排架的纵向计算: (47)5.4.6、排架吊装验算: (49)5.4.7、牛腿设计计算: (51)第六章、基础计算 (52)6.1、基础结构尺寸拟定 (53)6.2、基础的荷载组合 (53)6.3、基础应力计算 (54)6.4、基础配筋计算 (55)6.4.1、基础地板配筋: (55)6.4.2、基础梁配筋计算: (56)第七章、稳定计算 (57)7.1、槽身稳定计算 (57)7.2、渡槽整体沿基础底面抗滑稳定验算 (58)7.3、渡槽整体抗倾稳定计算 (58)7.4、地基稳定性验算 (59)第八章、下游消能防冲设计 (60)8.1、消力池设计 (60)8.1.1、消力池深度计算: (60)8.1.2、消力池长度计算: (62)8.1.3、消力池的结构计算: (62)8.2、海漫设计 (62)8.2.1、海漫的长度计算: (62)8.2.2、材料选择: (62)8.2.3、结构布置: (62)8.2.4、反滤池: (62)8.2.5、河床冲刷深度的计算: (63)第九章、河沟控导和防护设计 (63)第十章、总结 (63)第一章、设计基本资料1.1、基本资料三里庄沟排水渡槽位于河南省辉县市百泉镇三里庄南约500m处,集流面积1.63km2,5年一遇设计流量27m3/s,天然洪水位102.48m,20年一遇校核流量47m3/s,天然洪水位102.68m。
交叉断面处总干渠底宽15.5m,渠底高程92.46m,设计流量260m3/s,相应水位99.46m,加大流量310 m3/s,相应水位99.97m,一级马道高程101.47m,边坡系数2.0,马道宽5.0m。
渡槽垂直总干渠中心线布置,槽身纵梁底部高程至渠道加大水位的净空不小于0.5m。
建议进口槽底高程采用102.50m,纵向比降采用1/500,槽身糙率采用0.014。
横断面尺寸以通过20年一遇洪水时槽身不发生漫溢为原则,经方案比较后确定槽宽和槽深。
槽身可采用预应力混凝土或普通钢筋混凝土结构,支承结构采用单排架,基础型式可采用整体板式或钻孔灌注桩基础。
槽身、支墩、基础等主要部位按1级建筑物设计;进出口翼墙、导墙、下游消能工、河沟控导、防护等次要部位按3级建筑物设计。
槽身稳定计算工况:设计工况:空槽+风压,即槽身无水,设计风压;校核工况:空槽+地震,即槽身无水,发生地震。
挡土墙稳定计算工况:设计工况:建成无水;校核工况1:墙前无水,墙后水位至1/3墙高;校核工况2:墙前墙后无水,地震。
结构计算荷载组合参考下表:排水渡槽结构计算荷载组合及安全系数表1.1.1、工程概况:三里庄沟排水渡槽位于河南省辉县市百泉镇三里庄南约500m处,是南水北调中线工程总干渠与三里庄沟的交叉建筑物。
工程交叉处总干渠黄河北—漳河南渠段桩号为Ⅳ109+089.8,轴线交叉点大地坐标为x=3925715.053,y=38483718.688。
交叉断面以上三里庄沟集水面积0.9Km2,五年一遇设计洪峰流量11m3/s,二十年一遇校核洪峰流量19 m3/s,五十年一遇设计洪峰流量24m3/s,二百年一遇校核洪峰流量30 m3/s。
交叉断面处总干渠设计流量260 m3/s,相应水位99.464m;加大流量310 m3/s,相应水位99.973m。
1.1.2、地形资料:工程区位于太行山山前冲洪积平原和华北平原过渡地带,地势东北高西南低,三里庄沟呈东北西南流向沟底高程103.5~101.0m,呈宽浅型,两岸为耕地,地面高程106.6~108.5m。
工程区测有总干渠带状地形图(比例尺:1/5000)和建筑物场区1/500大比例尺地形图,其中建筑物场区测量范围为总干渠左右岸、交叉建筑物上下游各300m。
1.1.3、地质资料:工程区位于华北准地台山背斜的东南部,新构造分区为华北断陷~隆起区太行山隆起东南部边缘,区域断裂构造空间展布以北东向为主,次为北西向。
1996年7月24日~8月5日,河南省水利勘测总队对工程区进行了勘查,布设钻孔3个,总进尺100m,并进行了标贯、重型动力触探等原位测试和室内土工试验。
1.工程地质(1)地层岩性在勘探深度范围内,场区上覆第四系粘性土、卵石,下伏上第三系砂岩、粘土岩,可划分为6个地质单元,岩性由老到新分述如下:):河湖相沉积,岩性为砂岩、粘土岩,顶板上第三系上新统潞王坟组(N2L高程72.64~75.38m,总厚度大于9.8m。
粘土岩:灰色、棕白、黄褐色,巨厚层状,具有不规则裂隙,裂面具有蜡状光泽,含少量钙质团块,岩芯完整,中心孔揭露厚度9.8m。
砂岩:黄褐色,中厚层状;砂粒成分以石英为主,长石次之;具水平层理,弱风化;泥钙质半胶结,仅在1、3号孔中揭露,中心孔被剥蚀而缺失。
第四系中更新统(alplQ):冲洪积物,具粘砾多层结构,岩性由两层粉质粘2土和两层卵石组成,总厚度26.2~30.2m。
卵石:灰色,卵石成份为灰岩,直径3~5cm,大者12cm,含量70%~80%,余为泥质充填。
该层中心孔较厚,两边孔较薄,平均厚度4.45m。
粉质粘土:棕红色,致密坚硬,土质不均,有铁锰质薄膜,裂隙发育,裂面光滑,具蜡状光泽。
平均厚度10.87m,中山部夹厚30cm的泥卵石。
卵石:灰色,成份为灰岩,次圆状,卵石粒径一般2~4cm,大者达12cm,含量60%~80%,余为泥质充填。
该层自东向西渐薄,在3号孔附近尖灭。
粉质粘土:棕红、棕黄色,土质不均,含少量铁锰质斑点,平均厚度11.13m。
(2)岩土物理力学性质各岩土物理力学性质指标建议值见表一和表二。
(3)地震基本烈度根据长江水利委员会编制的《南水北调中线工程地震动参数区划报告(2000年4月)》,工程区位于华北平原地震带的南部,场区地震动峰值加速度值为0.20g,相当于地震基本烈度为8度区。
2.水文地质场区地下水类型为孔隙~裂隙潜水,含水层为第四系中更新统卵石、上第三系砂岩。
地下水位标高85.07~85.23m。
场区地下水补给来源主要为大气降水和侧向迳流补给,排泄方式主要为侧向迳流和人工开采。
-Ca”型;矿化度0.299g/L,属淡水;总硬该区地下水化学类型为“HCO3度16.68H°,属硬水;pH值7.48,呈弱碱性;含量12.97mg/L,侵蚀性CO含量2为0mg/L。
根据《水利水电工程地质勘察规范》表G.0.2判别,该区地下水对砼无腐蚀性。
3.工程地质条件及评价(1)工程区沟底和两岸均为耕地,施工场地开阔,但交通不便利。
(2)工程区地层基本稳定,除表层3.5m强度稍低外,其余各地质单元强度相对较高,但第③层粉质粘土和第⑥层粘土岩具中等膨胀潜势。
地下水埋藏较深,适宜作钻孔灌注桩基础,桩端持力层宜放在上第三系砂岩及粘土岩中,也)卵石或第③层粉质粘土中,可视荷载情况确定。
