钢筋标号符号

钢筋符号及意思

⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。

⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、 梁上主筋和梁下主筋同时表示方法 ：

⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。 ⑵ 2φ12，3Φ18

表示上部钢筋为2φ12, 下部钢筋为3Φ18。⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25,

下部钢筋为4Φ25。 ⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。

二、 梁上部钢筋表示方法：（标在梁上支座处）

⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。 ⑵ 2Φ22+（4Φ12） 表示2Φ22 为通长，4φ12架立筋，用于六肢箍。⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。 ⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。三、 梁腰中钢筋表示方法：

⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。

是不是经常为施工图纸中各种钢筋符号难以理解而苦闷呢？建筑吧推荐你看完这个钢筋常用符号解释，从此再也不担心看不懂图纸了，赶紧收藏了吧！

la： 非抗震构件的钢筋锚固长度

laE： 抗震构件的钢筋锚固长度

bw： 剪力墙的厚度

bf: 转角处的暗柱的厚度

ln： 梁的净跨度

llE：钢筋的搭接长度

hc: 支座的净宽度

λv：为约束边缘构件的配筋特征值，计算配筋率时箍筋或拉筋抗拉强度设计值超过360N/mm2,应按 360N/mm2计算;箍筋或拉筋沿竖向间距：一级不宜大于100mm,二级不宜大于150mm.

bf： 剪力墙厚度。

bc： 端柱端头的宽度.

bw：剪力墙厚度。

lc： 为约束边缘构件沿墙肢的长度，不应小于图集中表内的数值、1.5bw和450mm三者的最大值，有翼墙 或端柱时尚不应小于翼墙厚度或端柱沿墙肢方向截面高度；加300mm。

ln： 梁跨度值。 lae:纵向受拉钢筋抗震锚固长度.

la： 受拉钢筋最小锚固长度。

lle：纵向受拉钢筋抗震（绑扎)搭接长度。

ll: 纵向受拉钢筋非抗震绑扎搭接长度。

lni：梁本跨的净跨值.

hac：暗柱长度。

Hn： 所在楼层的柱净高。

hc: 柱截面长边尺寸（圆柱为截面直径），也表示为端柱的宽度.

hw： 抗震剪力墙墙肢的长度（也表示梁净高）。

hb： 梁截面高度。

Ac： 为计算边缘构件纵向构造钢筋的暗柱或端柱的截面面积。

各类结构构件名称代码：

1、柱

KZ—框架柱

KZZ—框支柱

XZ—芯柱

LZ-梁上柱

QZ-剪力墙上柱

2、剪力墙 （1）墙柱

YDZ—约束边缘端柱

YAZ—约束边缘暗柱

YYZ-约束边缘翼墙柱

YJZ-约束边缘转角柱

GDZ-构造边缘端柱

GAZ-构造边缘暗柱

GYZ—构造边缘翼墙柱

GJZ-构造边缘转角柱

AZ—非边缘暗柱

1 / 15

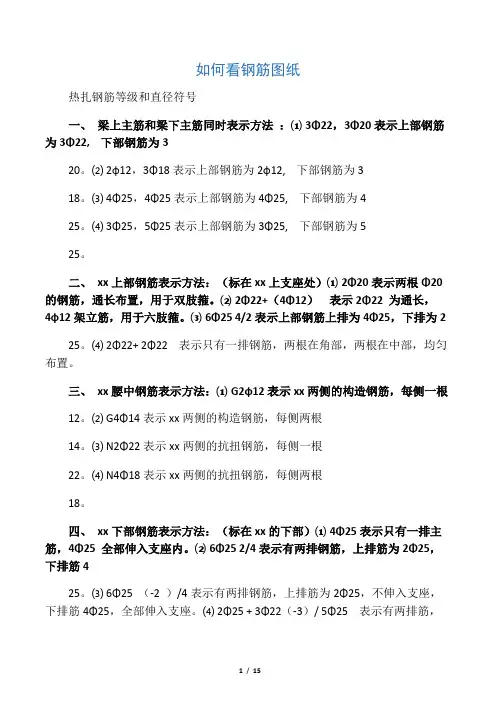

如何看钢筋图纸

热扎钢筋等级和直径符号

一、 梁上主筋和梁下主筋同时表示方法 ：⑴ 3Φ22，3Φ20表示上部钢筋为3Φ22, 下部钢筋为3

20。⑵ 2φ12，3Φ18表示上部钢筋为2φ12, 下部钢筋为3

18。⑶ 4Φ25，4Φ25表示上部钢筋为4Φ25, 下部钢筋为4

25。⑷ 3Φ25，5Φ25表示上部钢筋为3Φ25, 下部钢筋为5

25。

二、 xx上部钢筋表示方法：（标在xx上支座处）⑴ 2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。⑵ 2Φ22+（4Φ12） 表示2Φ22 为通长，4φ12架立筋，用于六肢箍。⑶ 6Φ25 4/2表示上部钢筋上排为4Φ25，下排为2

25。⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、 xx腰中钢筋表示方法：⑴ G2φ12表示xx两侧的构造钢筋，每侧一根

12。⑵ G4Φ14表示xx两侧的构造钢筋，每侧两根

14。⑶ N2Φ22表示xx两侧的抗扭钢筋，每侧一根

22。⑷ N4Φ18表示xx两侧的抗扭钢筋，每侧两根

18。

四、 xx下部钢筋表示方法：（标在xx的下部）⑴ 4Φ25表示只有一排主筋，4Φ25 全部伸入支座内。⑵ 6Φ25 2/4表示有两排钢筋，上排筋为2Φ25，下排筋4

25。⑶ 6Φ25 （-2 ）/4表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，

2 / 15

上排筋为5根。2Φ25伸入支座，3Φ22，不伸入支座。下排筋 5Φ25，通长布置。

一、箍筋表示方法：⑴ φ10@100/200(2)表示箍筋为φ10 ，xx区间距100，非xx区间距200，全为双肢箍。⑵ φ10@100/200(4)表示箍筋为φ10 ，xx区间距100，非xx区间距200，全为四肢箍。⑶ φ8@200(2)表示箍筋为φ8，间距为200，双肢箍。⑷ φ8@100(4)/150(2) 表示箍筋为φ8，xx区间距100，四肢箍，非xx区间距150，双肢箍

钢筋符号识别大全

钢筋混凝土构件图示方法中钢筋的标注：

一般采用引出线的方法，具体有以下两种标注方法：

1。标注钢筋的根数、直径和等级 ：

3Ф20

3：表示钢筋的根数

Ф：表示钢筋等级直径符号

20：表示钢筋直径

2。标注钢筋的等级、直径和相邻钢筋中心距

Ф8 @ 200：

Ф：表示钢筋等级直径符号

8：表示钢筋直径

@：相等中心距符号

200：相邻钢筋的中心距（≤200mm）

各类钢筋的表示方法

1． 梁箍筋

梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数。箍筋加密区与蜚 加密区的不同间距及肢数需用斜线"/"分隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。

例：A10-100/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10，加密区间距为100，非加密区间距为200，均为四肢箍。

A8-100(4)/150(2)，表示箍筋为Ⅰ级钢筋，直径φ8，加密区间距为100，四肢箍，非加密区间距为150，两肢箍。

需要注意的是此处表示间距不是用"＠"，而是用"－"。

当抗震结构中的非框架梁及非抗震结构中的各类梁采用不同的箍筋间距及肢数时，也用斜线"/"将其分隔开来。注写时，先注写梁支座端部的箍筋（包括箍筋的箍数、钢筋级别、直径、间距及肢数），在斜线后注写梁跨中部分的箍筋间距及肢数。

例：13A10-150/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10；梁的两端各有13个四肢箍，间距为150；梁跨中部分，间距为200，四肢箍。

18A12-120(4)/200(2)，表示箍筋为Ⅰ级钢筋，直径φ12；梁的两端各有18个四肢箍，间距为120；梁跨中部分，间距为200，两肢箍。

2． 梁上部贯通筋或架立筋

梁上部贯通筋或架立筋根数，应根据结构受力要求及箍筋肢数等构造要求而定。注写时，须将架立筋写入括号内。

例：2B22用于双肢箍；2B22+(4A12)用于六肢箍，其中2B22为贯通筋，4A12为架立筋。
