钢筋符号

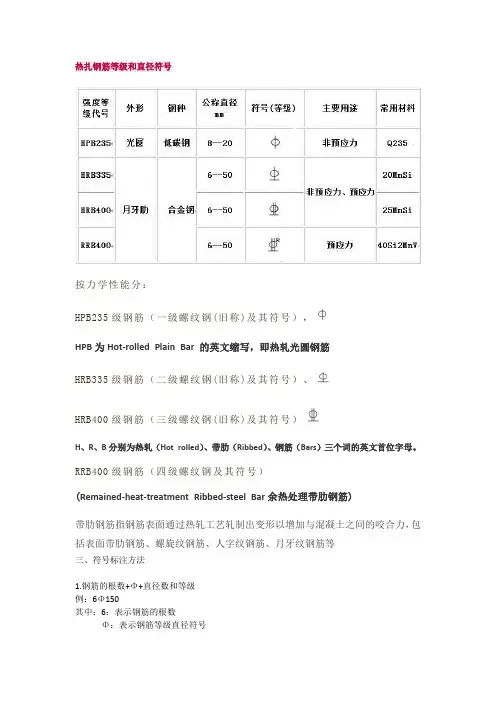

热扎钢筋等级和直径符号

按力学性能分： HPB235级钢筋（一级螺纹钢(旧称)及其符号），

HPB为Hot-rolled Plain Bar 的英文缩写，即热轧光圆钢筋

HRB335级钢筋（二级螺纹钢(旧称)及其符号）、

HRB400级钢筋（三级螺纹钢(旧称)及其符号）

H、R、B分别为热轧（Hot rolled）、带肋（Ribbed）、钢筋（Bars）三个词的英文首位字母。

RRB400级钢筋（四级螺纹钢及其符号）

(Remained-heat-treatment Ribbed-steel Bar余热处理带肋钢筋)

带肋钢筋指钢筋表面通过热轧工艺轧制出变形以增加与混凝土之间的咬合力，包括表面带肋钢筋、螺旋纹钢筋、人字纹钢筋、月牙纹钢筋等

三、符号标注方法

1.钢筋的根数+Φ+直径数和等级

例：6Φ150

其中：6：表示钢筋的根数

Φ：表示钢筋等级直径符号 150：表示钢筋直径

2.标注钢筋的等级+直径数+@+相邻钢筋的中心距

例：Φ8 @ 100：圆为8间距为100的钢筋符号

其中：Φ：表示钢筋等级直径符号

8：表示钢筋直径

@：相等中心距符号

100：相邻钢筋的中心距（≤200mm）

3.表示一个圆的直径的方法是：

Φ加表示这个圆的字母。如ΦO，ΦA，后面连接=。如ΦO=9厘米。

钢筋的标注

一般在施工过程中，我们还是会对所需钢筋的数量和大小，以及钢筋间的直径做一个表示，表示方法就是以上的这种表示方法了，在施工过程中才能做得比较完善。

一般钢筋的表示方法

以上是一般的钢筋的表示符号，那钢筋常用的构件代号又有哪些呢？接下来继续带大家一起来了解一下。

上图是部分常用的钢筋构件代号，例如板用B表示，屋架用WJ表示，这种表示方法既简单又易记，在建筑工程中运用得十分广泛。

普通的热轧钢筋其牌号由HRB和牌号的屈服点最小值构成。H、R、B分别为热轧（Hotrolled）、带肋（Ribbed）、钢筋（Bars）三个词的英文首位字母。热轧带肋钢筋分为HRB335（老牌号为20MnSi）、HRB400（老牌号为20MnSiV、20MnSiNb、20Mnti）、HRB500三个牌号。细晶粒热轧钢筋其牌号在热轧带肋钢筋的英文缩写后加“细”的英文（Fine）首位字母。如：HRBF335、HRBF400、HRBF500.

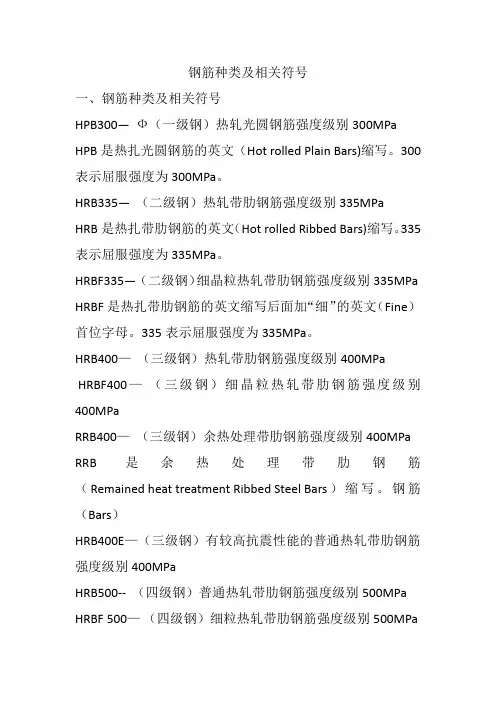

钢筋种类及相关符号

一、钢筋种类及相关符号

HPB300— Ф（一级钢）热轧光圆钢筋强度级别300MPa

HPB是热扎光圆钢筋的英文（Hot rolled Plain Bars)缩写。300表示屈服强度为300MPa。

HRB335— （二级钢）热轧带肋钢筋强度级别335MPa

HRB是热扎带肋钢筋的英文（Hot rolled Ribbed Bars)缩写。335表示屈服强度为335MPa。

HRBF335— （二级钢）细晶粒热轧带肋钢筋强度级别335MPa

HRBF是热扎带肋钢筋的英文缩写后面加“细”的英文（Fine）首位字母。335表示屈服强度为335MPa。

HRB400— （三级钢）热轧带肋钢筋强度级别400MPa

HRBF400— （三级钢）细晶粒热轧带肋钢筋强度级别400MPa

RRB400— （三级钢）余热处理带肋钢筋强度级别400MPa

RRB是余热处理带肋钢筋（Remained heat treatment Ribbed Steel Bars）缩写。钢筋（Bars）

HRB400E—（三级钢）有较高抗震性能的普通热轧带肋钢筋强度级别400MPa

HRB500-- （四级钢）普通热轧带肋钢筋强度级别500MPa

HRBF 500— （四级钢）细粒热轧带肋钢筋强度级别500MPa H、P、R、B、F、E分别为热轧（Hotrolled）、光圆（Plain）、带肋（Ribbed）、钢筋（Bars）、细粒（Fine）、地震（Earthquake）5个词的英文首位字母。后面的数代表屈服强度为*** Mpa

二、钢筋混凝土构件图示方法中钢筋的标注

一般采用引出线的方法，具体有以下两种标注方法：

1、 标注钢筋的根数、直径和等级 ：

例如：3Ф20 3：表示钢筋的根数 Ф：表示钢筋等级直径符号 20：表示钢筋直径

2、 标注钢筋的等级、直径和相邻钢筋中心距

钢筋符号大全一、箍筋表示方法

符号 含义

φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。

φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

钢筋符号大全二、 梁上主筋和梁下主筋同时表示方法

符号 含义

3Φ22，3Φ20 表示上部钢筋为3Φ22,下部钢筋为3Φ20。

2φ12，3Φ18 表示上部钢筋为2φ12,下部钢筋为3Φ18。

4Φ25，4Φ25 表示上部钢筋为4Φ25,下部钢筋为4Φ25。

3Φ25，5Φ25 表示上部钢筋为3Φ25,下部钢筋为5Φ25。

钢筋符号大全三、梁上部钢筋表示方法：（标在梁上支座处）

符号 含义

2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。

2Φ22+（4Φ12） 表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。

2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

钢筋符号大全四、梁腰中钢筋表示方法

符号 含义

G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。

G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。

N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。

N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18

钢筋符号大全五、梁下部钢筋表示方法：（标在梁的下部）

符号 含义

4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。

6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

结构钢材：HPB235—Ⅰ级钢筋，图面代号“φ”。

HRB335—Ⅱ级钢筋，图面代号“”。

HRB400—Ⅲ级钢筋，图面代号“”。

HRB550—冷轧带肋钢筋，图面代号“φR”

一级螺纹钢符号

二级螺纹钢符号

三级螺纹钢符号

CAD中钢筋符号

shx字体：simpl.shx 使用大体字：hz.shx

%%c一级 %%132，二级 %%133，三级

在word中输入钢筋符号的最简单方法：

1、输入 E000 再同时按ALT和X键 显示一级钢

2、输入 E001 再同时按ALT和X键 显示二级钢

3、输入 E002 再同时按ALT和X键 显示三级钢
